1. Tema: 10 Hardware y redes

2. Funcionamiento del ordenador. -El microprocesador. -Las memorias. Hardware y componentes. -Dispositivos de almacenamiento. -El disco duro. -Dispositivos ópticos: CD y DVD. -Otros dispositivos portátiles. -La placa base. -Las conexiones externas del ordenador. Redes locales. (LAN) -Características. - Elementos. - Tipos. Redes de área extendida. (WAN) -Características. La red de las redes: Internet. -¿Qué es? -Cómo se trasmite la información por Internet. -Protocolo TCP/IP . Bibliografía. Indice:

3. Funcionamiento del ordenador

4. El PC es una máquina muy versátil que nos permite realizar un gran número de operaciones. Cualquier tarea que realiza el ordenador puede resumirse en este proceso: La CPU recibe los datos de los periféricos de entrada o de las memorias. Se procesan los datos en la CPU para generar más datos. Se presentan los resultados en los periféricos de salida. El Microprocesador Los elementos más importantes de la CPU son la unidad de control (UC) y la unidad aritmético lógica (ALU), integradas en el microprocesador. El procesador sigue un proceso como el siguiente: -La UC lee en la memoria las instrucciones de los programas. -Toma los datos de la memoria o de los periféricos. -Utiliza la ALU para hacer cálculos. -Devuelve los resultados de las operaciones a la memoria o a los periféricos. La característica principal es su velocidad, que viene dada en GHz. Estas máquinas tan potentes son solo capaces de trabajar en código binario. El procesador está conectado a la memoria y a los periféricos mediante los buses, compuestos por cables o circuitos por los que la información circula en forma de 0 y 1.

5. Las Memorias. Las memorias son unos componentes que se utilizan para almacenar los datos que emplea el ordenador. Hay dos tipos de memoria: -Memoria interna: formada por chips directamente conectados con el procesador. -Memoria externa: compuesta por dispositivos que necesitan un adaptador para ser conectados al procesador. La memoria se mide en una unidad llamada byte, compuesta por ocho bits. Es una unidad pequeña. Sus múltiplos más comunes son el kilobytes (kb), el megabyte (MB), y el gigabyte (GB). La RAM es la memoria principal del ordenador, en la que se guardan los datos que se están utilizando en ese instante. Es una memoria volátil, se pierde cuando se desconecta el ordenador. La cantidad de memoria necesaria depende de las características de los programas que se utilicen.

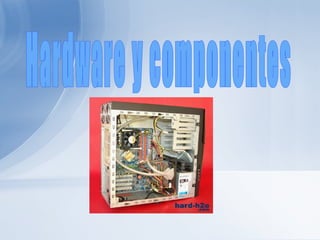

6. Hardware y componentes

7. Un ordenador se puede comprar montado o elegir los elementos por separado para obtener la configuración que se desee. La caja. Es la estructura sobre la que se sujetan todos los elementos. En la parte delantera se encuentran los elementos de mando, señalización y las unidades de disco. En la trasera están las conexiones. En el interior se encuentra su formato. El actual es del tipo ATX. La fuente de alimentación. La unidad central funciona a diversas tensiones de corriente por lo que es necesario que un elemento adapte la tensión. Este elemento es la fuente de alimentación, incluida en la caja. Sus principales características es la potencia que es capaz de suministrar

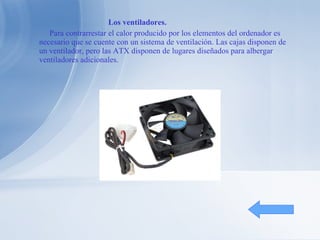

8. Los ventiladores. Para contrarrestar el calor producido por los elementos del ordenador es necesario que se cuente con un sistema de ventilación. Las cajas disponen de un ventilador, pero las ATX disponen de lugares diseñados para albergar ventiladores adicionales.

9. Dispositivos de almacenamiento

10. El disco duro. Está formado por varios discos apilados. Entre ellos se sitúan los cabezales de lectura, que leen y graban datos. Las características principales son: -La capacidad -La velocidad del eje. Los dispositivos ópticos de almacenamiento. Los primeros sistemas ópticos de almacenamiento fueron los CD musicales. Posteriormente los ordenadores podían leer los CD-ROM. Con la invención del DVD se consiguió reducir el tamaño de los agujeros, permitiendo que cupiera más información. Los dispositivos ópticos son más fiables que los magnéticos. Un láser realiza agujeros microscópicos sobre la superficie de un disco, que está cubierto por una capa reflectora, y otra transparente como protección para el disco. En los ordenadores podemos encontrar unidades de CD-ROM o DVD-ROM, que pueden leer CD, películas de DVD y escribir sobre DVD. Los casi desaparecidos disquetes. Los primeros PC disponían de disqueteras para discos flexibles. En la actualidad son más rígidos y seguros. A los discos duros les afectan la temperatura, humedad, golpes, polvo, campos magnéticos..., por lo que han sido sustituidos por las tarjetas o memorias USB.

11. Tarjetas de memoria. Se utilizan en cámaras digitales, PDA, teléfonos móviles... Utilizan memorias flash, que no pierden la información cuando no están conectadas. Es una memoria no volátil. Se puede escribir en ellas. Discos llavero. Unen las características de las memorias utilizadas en las tarjetas y su fácil conexión al PC, mediante el puerto USB. Algunos de estos dispositivos incorporan un chip que les permite reproducir archivos de música.

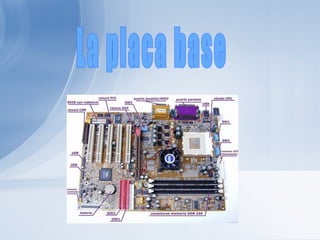

12. La placa base

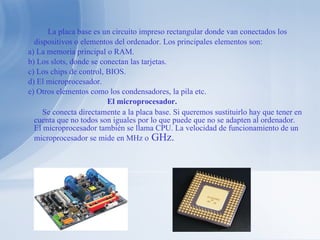

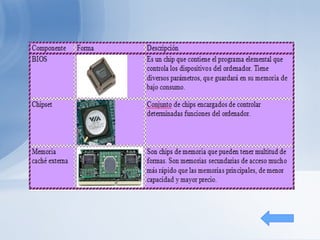

13. La placa base es un circuito impreso rectangular donde van conectados los dispositivos o elementos del ordenador. Los principales elementos son: a) La memoria principal o RAM. b) Los slots, donde se conectan las tarjetas. c) Los chips de control, BIOS. d) El microprocesador. e) Otros elementos como los condensadores, la pila etc. El microprocesador. Se conecta directamente a la placa base. Si queremos sustituirlo hay que tener en cuenta que no todos son iguales por lo que puede que no se adapten al ordenador. El microprocesador también se llama CPU. La velocidad de funcionamiento de un microprocesador se mide en MHz o GHz.

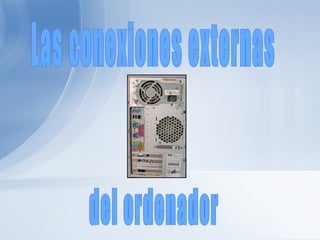

15. Las conexiones externas del ordenador

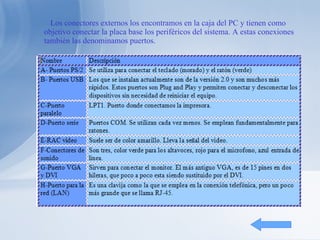

16. Los conectores externos los encontramos en la caja del PC y tienen como objetivo conectar la placa base los periféricos del sistema. A estas conexiones también las denominamos puertos.

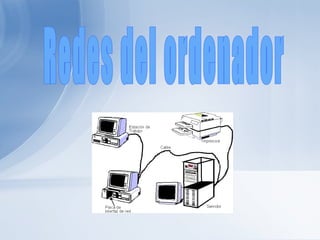

17. Redes del ordenador

18. Las redes de ordenadores están constituidas por ordenadores y otros dispositivos conectados para compartir recursos. Hay dos tipos de redes: Redes de área local (LAN) Sus características son: -Tienen un alcance limitado. -Tienen una velocidad de transferencia muy elevada medida en Mbit/s. Sus elementos básicos son: -Las estaciones de trabajo (ST) o clientes. -Los medios de transmisión. -El servidor. En las redes igualitarias, las estaciones de trabajo que ofrecen servicios son los servidores. El cliente es el que utiliza el servicio ofrecido. En las redes centralizadas, ejecuta el sistema operativo y ofrece al resto de usuarios los servicios. Se administran y controlan los recursos para ser utilizados por cada estación.

19. Dependiendo de la forma en que están conectados los diversos dispositivos las redes pueden ser: -Redes en bus. Estaciones conectadas a un cable común, por el que se transmite y se recibe la información. En caso de avería de una estación, el resto sigue funcionando. -Redes en anillo. Estaciones conectadas con forma de anillo, teniendo cada una conexión directa con dos más. Los datos pasan por todas las estaciones antes de llegar a su destino.

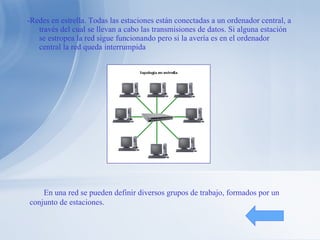

20. -Redes en estrella. Todas las estaciones están conectadas a un ordenador central, a través del cual se llevan a cabo las transmisiones de datos. Si alguna estación se estropea la red sigue funcionando pero si la avería es en el ordenador central la red queda interrumpida En una red se pueden definir diversos grupos de trabajo, formados por un conjunto de estaciones.

21. Redes de área extendida (WAN)

22. Las redes de área extendida se caracterizan por englobar extensas zonas geográficas. Están formadas por un conjunto de dos o más redes de área local. Su característica principal es que la conexión entre los distintos ordenadores se lleva a cabo mediante líneas de telecomunicaciones o por medio de satélites. Redes ADSL- Conexión de banda ancha. En estas redes, un módem consigue introducir tres canales en una línea telefónica convencional: para la voz, uno birideccional y otro de alta velocidad. Según la velocidad las redes pueden clasificarse en redes de banda estrecha, capaces de transmitir pocos miles de bits o redes de banda ancha transmisoras de millones de bits por segundo.

23. La red de redes: Internet

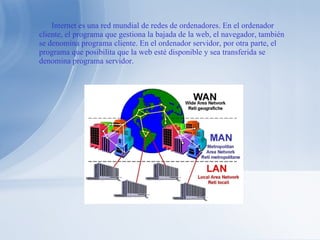

24. Internet es una red mundial de redes de ordenadores. En el ordenador cliente, el programa que gestiona la bajada de la web, el navegador, también se denomina programa cliente. En el ordenador servidor, por otra parte, el programa que posibilita que la web esté disponible y sea transferida se denomina programa servidor.

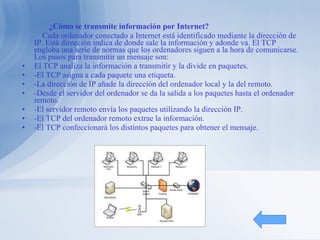

25. ¿Cómo se transmite información por Internet? Cada ordenador conectado a Internet está identificado mediante la dirección de IP. Está dirección indica de donde sale la información y adonde va. El TCP engloba una serie de normas que los ordenadores siguen a la hora de comunicarse. Los pasos para transmitir un mensaje son: El TCP analiza la información a transmitir y la divide en paquetes. -El TCP asigna a cada paquete una etiqueta. -La dirección de IP añade la dirección del ordenador local y la del remoto. -Desde el servidor del ordenador se da la salida a los paquetes hasta el ordenador remoto. -El servidor remoto envía los paquetes utilizando la dirección IP. -El TCP del ordenador remoto extrae la información. -El TCP confeccionará los distintos paquetes para obtener el mensaje.

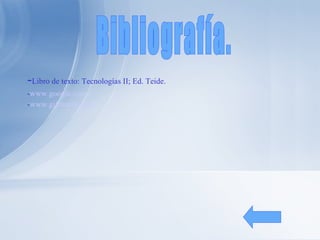

26. - Libro de texto: Tecnologías II; Ed. Teide. - www.google.com - www.gifmania.com Bibliografía.
