Este documento describe el proyecto de implementar una red para proveer acceso a Internet en el Instituto San Juan del Córdoba. Actualmente el instituto tiene dos salas de sistemas con computadores pero sin conexión a Internet, y un bloque administrativo con computadores pero sin una red que permita compartir información. El proyecto busca implementar una red escalable que provea acceso a Internet a los estudiantes y facilite los procesos administrativos.

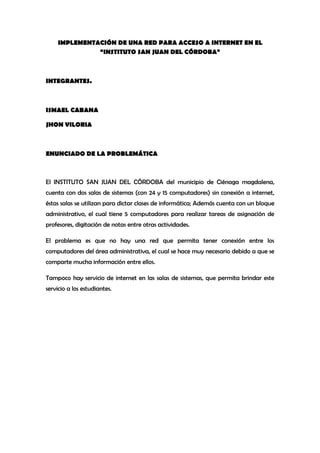

1. IMPLEMENTACIÓN DE UNA RED PARA ACCESO A INTERNET EN EL
“INSTITUTO SAN JUAN DEL CÓRDOBA”
INTEGRANTES.
ISMAEL CABANA
JHON VILORIA
ENUNCIADO DE LA PROBLEMÁTICA
El INSTITUTO SAN JUAN DEL CÓRDOBA del municipio de Ciénaga magdalena,
cuenta con dos salas de sistemas (con 24 y 15 computadores) sin conexión a internet,
éstas salas se utilizan para dictar clases de informática; Además cuenta con un bloque
administrativo, el cual tiene 5 computadores para realizar tareas de asignación de
profesores, digitación de notas entre otras actividades.
El problema es que no hay una red que permita tener conexión entre los
computadores del área administrativa, el cual se hace muy necesario debido a que se
comparte mucha información entre ellos.
Tampoco hay servicio de internet en las salas de sistemas, que permita brindar este
servicio a los estudiantes.

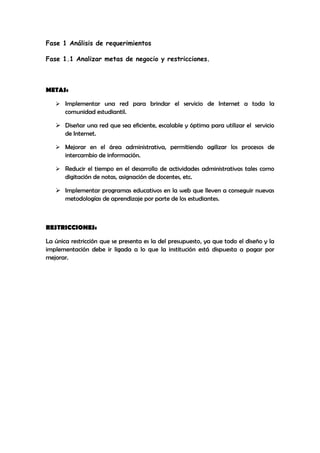

2. Fase 1 Análisis de requerimientos
Fase 1.1 Analizar metas de negocio y restricciones.
METAS:
 Implementar una red para brindar el servicio de Internet a toda la
comunidad estudiantil.
 Diseñar una red que sea eficiente, escalable y óptima para utilizar el servicio
de Internet.
 Mejorar en el área administrativa, permitiendo agilizar los procesos de
intercambio de información.
 Reducir el tiempo en el desarrollo de actividades administrativas tales como
digitación de notas, asignación de docentes, etc.
 Implementar programas educativos en la web que lleven a conseguir nuevas
metodologías de aprendizaje por parte de los estudiantes.
RESTRICCIONES:
La única restricción que se presenta es la del presupuesto, ya que todo el diseño y la
implementación debe ir ligada a lo que la institución está dispuesta a pagar por
mejorar.

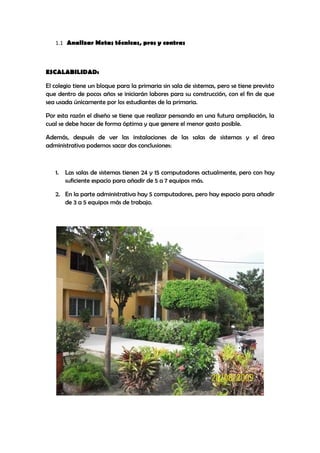

4. 1.1 Analizar Metas técnicas, pros y contras
ESCALABILIDAD:
El colegio tiene un bloque para la primaria sin sala de sistemas, pero se tiene previsto
que dentro de pocos años se iniciarán labores para su construcción, con el fin de que
sea usada únicamente por los estudiantes de la primaria.
Por esta razón el diseño se tiene que realizar pensando en una futura ampliación, la
cual se debe hacer de forma óptima y que genere el menor gasto posible.

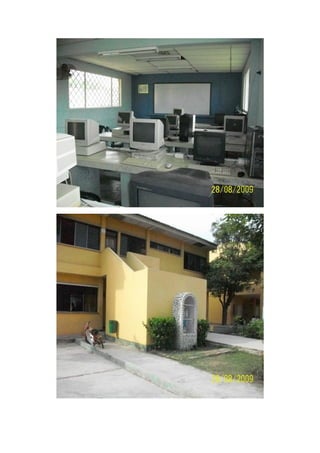

Además, después de ver las instalaciones de las salas de sistemas y el área
administrativa podemos sacar dos conclusiones:
1. Las salas de sistemas tienen 24 y 15 computadores actualmente, pero con hay
suficiente espacio para añadir de 5 a 7 equipos más.
2. En la parte administrativa hay 5 computadores, pero hay espacio para añadir
de 3 a 5 equipos más de trabajo.

5. DISPONIBILIDAD
La institución maneja los siguientes horarios
• de 6 am a 12 m
• de 1 pm a 6 pm
• de 7 pm a 10 pm
Entonces podemos concluir lo siguiente:
 la operación es de 17/5.
 La red esta operativa 80 horas a la semana.
 Con una disponibilidad de un 47.61%
 Porcentaje de fallas es de 99.96% ya que la red no debe fallar más de
una vez cada 6000 horas (250 días) y el problema debe poderse
resolver en 2 horas aproximadamente.
Este disponibilidad es para las salas de Internet mientras que en la
parte administrativa se piensa implementar un postal que permita
consultar notas ingresar notas por parte de los docentes entre otras
tareas y esto hace que su operación sea de 24/7 y que disponibilidad de
un 99.99%. El porcentaje de fallas de el sistema es de un 99.93% ya que
no debe fallas mas de una vez cada 3000 horas y el problema debe
poder resolverse en 2 horas.
RENDIMIENTO:
El ancho de banda debe ser de 2000Kbps ya que el número máximo de usuarios que
se encontrarían accediendo a la red al mismo tiempo es de 44.
O sea estamos hablando de un total de 44 equipos, todos con cobertura de Internet y
usados el 85% del tiempo.
SEGURIDAD:
Debido a que se va a manejar datos importantes como información de alumnos y
docentes, se debe contar con un firewall y métodos de encriptación que permitan
mantener los datos de forma segura.

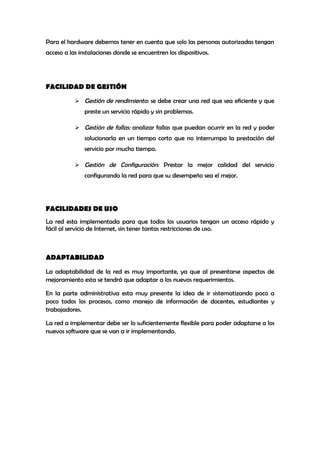

6. Para el hardware debemos tener en cuenta que solo las personas autorizadas tengan
acceso a las instalaciones donde se encuentren los dispositivos.
FACILIDAD DE GESTIÓN
 Gestión de rendimiento: se debe crear una red que sea eficiente y que
preste un servicio rápido y sin problemas.
 Gestión de fallas: analizar fallas que puedan ocurrir en la red y poder
solucionarla en un tiempo corto que no interrumpa la prestación del
servicio por mucho tiempo.
 Gestión de Configuración: Prestar la mejor calidad del servicio
configurando la red para que su desempeño sea el mejor.
FACILIDADES DE USO
La red esta implementada para que todos los usuarios tengan un acceso rápido y
fácil al servicio de Internet, sin tener tantas restricciones de uso.
ADAPTABILIDAD
La adaptabilidad de la red es muy importante, ya que al presentarse aspectos de
mejoramiento esta se tendrá que adaptar a los nuevos requerimientos.
En la parte administrativa esta muy presente la idea de ir sistematizando poco a
poco todos los procesos, como manejo de información de docentes, estudiantes y
trabajadores.
La red a implementar debe ser lo suficientemente flexible para poder adaptarse a los
nuevos software que se van a ir implementando.
