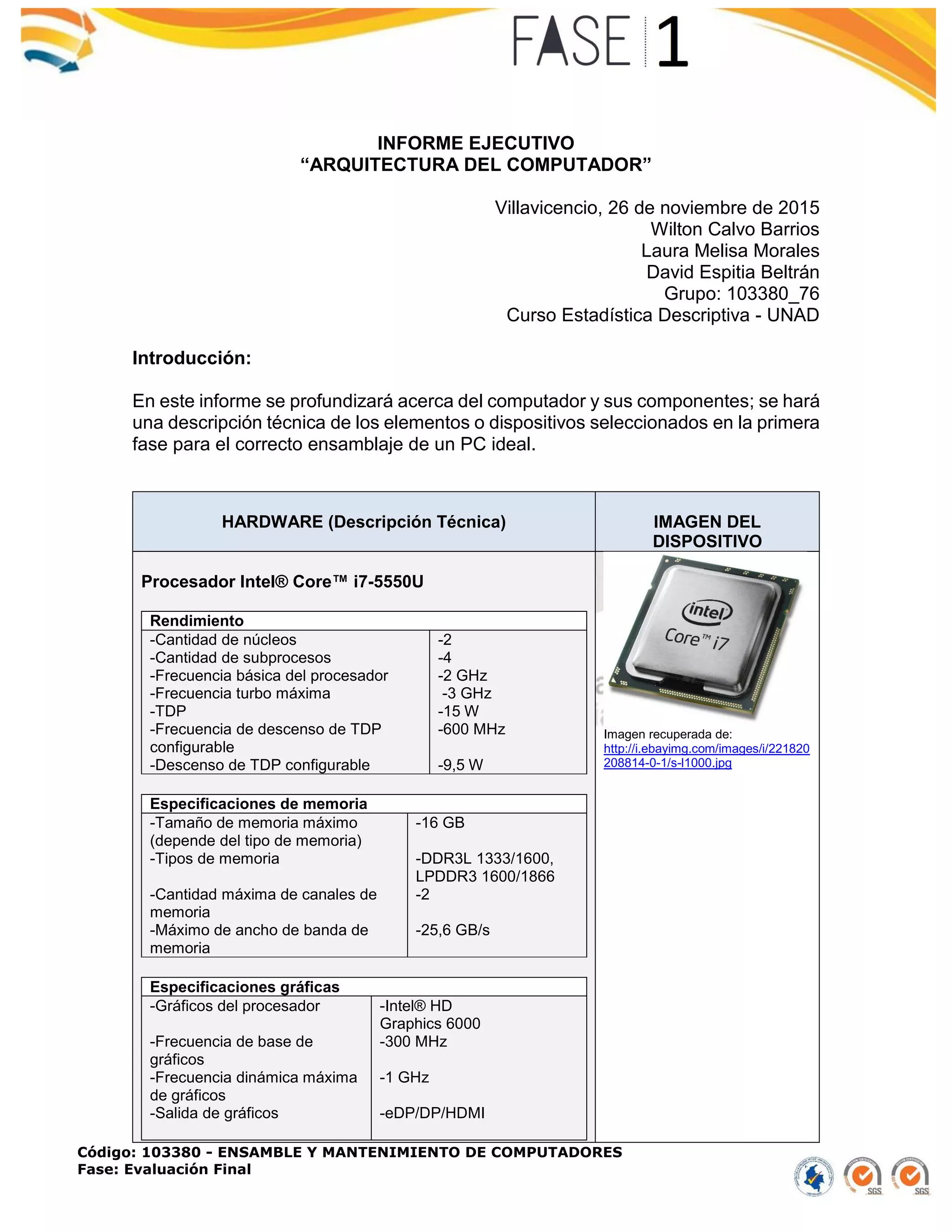

1. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
INFORME EJECUTIVO
“ARQUITECTURA DEL COMPUTADOR”
Villavicencio, 26 de noviembre de 2015
Wilton Calvo Barrios
Laura Melisa Morales
David Espitia Beltrán
Grupo: 103380_76
Curso Estadística Descriptiva - UNAD
Introducción:
En este informe se profundizará acerca del computador y sus componentes; se hará
una descripción técnica de los elementos o dispositivos seleccionados en la primera
fase para el correcto ensamblaje de un PC ideal.
HARDWARE (Descripción Técnica) IMAGEN DEL
DISPOSITIVO
Procesador Intel® Core™ i7-5550U
Rendimiento
-Cantidad de núcleos
-Cantidad de subprocesos
-Frecuencia básica del procesador
-Frecuencia turbo máxima
-TDP
-Frecuencia de descenso de TDP
configurable
-Descenso de TDP configurable
-2
-4
-2 GHz
-3 GHz
-15 W
-600 MHz
-9,5 W
Especificaciones de memoria
-Tamaño de memoria máximo
(depende del tipo de memoria)
-Tipos de memoria
-Cantidad máxima de canales de
memoria
-Máximo de ancho de banda de
memoria
-16 GB
-DDR3L 1333/1600,
LPDDR3 1600/1866
-2
-25,6 GB/s
Especificaciones gráficas
-Gráficos del procesador
-Frecuencia de base de
gráficos
-Frecuencia dinámica máxima
de gráficos
-Salida de gráficos
-Intel® HD
Graphics 6000
-300 MHz
-1 GHz
-eDP/DP/HDMI
Imagen recuperada de:
http://i.ebayimg.com/images/i/221820
208814-0-1/s-l1000.jpg

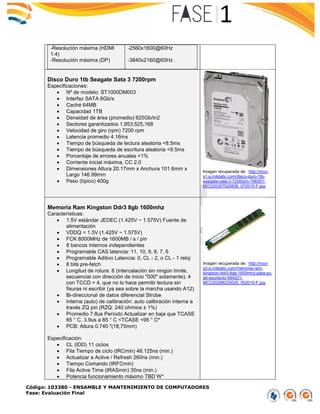

2. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
-Resolución máxima (HDMI
1.4)
-Resolución máxima (DP)
-2560x1600@60Hz
-3840x2160@60Hz
Disco Duro 1tb Seagate Sata 3 7200rpm
Especificaciones:
Nº de modelo: ST1000DM003
Interfaz SATA 6Gb/s
Caché 64MB
Capacidad 1TB
Densidad de área (promedio) 625Gb/in2
Sectores garantizados 1,953,525,168
Velocidad de giro (rpm) 7200 rpm
Latencia promedio 4.16ms
Tiempo de búsqueda de lectura aleatoria <8.5ms
Tiempo de búsqueda de escritura aleatoria <9.5ms
Porcentaje de errores anuales <1%
Corriente inicial máxima, CC 2.0
Dimensiones Altura 20.17mm x Anchura 101.6mm x
Largo 146.99mm
Peso (típico) 400g
Imagen recuperada de: http://mco-
s1-p.mlstatic.com/disco-duro-1tb-
seagate-sata-3-7200rpm-796501-
Memoria Ram Kingston Ddr3 8gb 1600mhz
Características:
1.5V estándar JEDEC (1.425V ~ 1.575V) Fuente de
alimentación
VDDQ = 1.5V (1.425V ~ 1.575V)
FCK 8000MHz de 1600MB / s / pin
8 bancos internos independientes
Programable CAS latencia: 11, 10, 9, 8, 7, 6
Programable Aditivo Latencia: 0, CL - 2, o CL - 1 reloj
8 bits pre-fetch
Longitud de rotura: 8 (intercalación sin ningún límite,
secuencial con dirección de inicio "000" solamente), 4
con TCCD = 4, que no lo hace permitir lectura sin
fisuras ni escribir (ya sea sobre la marcha usando A12)
Bi-direccional de datos diferencial Strobe
Interna (auto) de calibración: auto calibración interna a
través ZQ pin (RZQ: 240 ohmios ± 1%)
Promedio 7.8us Período Actualizar en baja que TCASE
85 ° C, 3.9us a 85 ° C <TCASE <95 ° Cº
PCB: Altura 0.740 "(18,75mm)
Especificación:
CL (IDD) 11 ciclos
Fila Tiempo de ciclo (tRCmin) 48.125ns (min.)
Actualizar a Active / Refresh 260ns (min.)
Tiempo Comando (tRFCmin)
Fila Active Time (tRASmin) 35ns (min.)
Potencia funcionamiento máximo TBD W*
Imagen recuperada de: http://mco-
s2-p.mlstatic.com/memoria-ram-
kingston-ddr3-8gb-1600mhz-para-pc-
de-escritorio-464201-

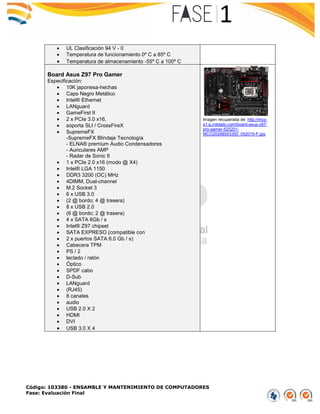

3. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
UL Clasificación 94 V - 0
Temperatura de funcionamiento 0º C a 85º C
Temperatura de almacenamiento -55º C a 100º C
Board Asus Z97 Pro Gamer
Especificación:
10K japonesa-hechas
Caps Negro Metálico
Intel® Ethernet
LANguard
GameFirst II
2 x PCIe 3.0 x16,
soporta SLI / CrossFireX
SupremeFX
-SupremeFX Blindaje Tecnología
- ELNA® premium Audio Condensadores
- Auriculares AMP
- Radar de Sonic II
1 x PCIe 2.0 x16 (modo @ X4)
Intel® LGA 1150
DDR3 3200 (OC) MHz
4DIMM, Dual-channel
M.2 Socket 3
6 x USB 3.0
(2 @ bordo; 4 @ trasera)
8 x USB 2.0
(6 @ bordo; 2 @ trasera)
4 x SATA 6Gb / s
Intel® Z97 chipset
SATA EXPRESO (compatible con
2 x puertos SATA 6.0 Gb / s)
Cabecera TPM
PS / 2
teclado / ratón
Óptico
SPDF cabo
D-Sub
LANguard
(RJ45)
8 canales
audio
USB 2.0 X 2
HDMI
DVI
USB 3.0 X 4
Imagen recuperada de: http://mco-
s1-p.mlstatic.com/board-asus-z97-
pro-gamer-525201-

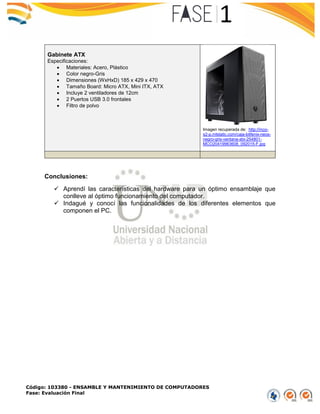

4. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
Gabinete ATX
Especificaciones:
Materiales: Acero, Plástico
Color negro-Gris
Dimensiones (WxHxD) 185 x 429 x 470
Tamaño Board: Micro ATX, Mini ITX, ATX
Incluye 2 ventiladores de 12cm
2 Puertos USB 3.0 frontales
Filtro de polvo
Imagen recuperada de: http://mco-
s2-p.mlstatic.com/caja-bitfenix-neos-
negro-gris-ventana-atx-254801-
Conclusiones:
Aprendí las características del hardware para un óptimo ensamblaje que
conlleve al óptimo funcionamiento del computador.
Indagué y conocí las funcionalidades de los diferentes elementos que
componen el PC.
