DESCRIPCIÓN TÉCNICA DEL COMPUTADOR SELECCIONADO
ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
JOHN JAIRO RUIZ CONCHA CÓD. 94.383.285
JHON ARLEX OCAMPO CIFUENTES CÓD. 1.112.482.910
CARLOS ANDRÉS CASTILLO MORAN CÓD. 1.111.746.516
JEAN ALEXANDER GIRALDO LÓPEZ CÓD. 1.113.619.181
LUIS ÁNGEL ALZATE CÓD. 94.326.839
Grupo: 103380_39
TUTOR:
ING. JOHN FREDY MONTES MORA
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA UNAD INGENIERIA DE
SISTEMAS
ABRIL DE 2015

2. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
Contenido
Tabla de ilustraciones.......................................................................................................................... 3
Introducción........................................................................................................................................ 5
Informe especificación de la arquitectura del computador seleccionada en la actividad 2............... 6
Procesador Intel Core ¡5 5250U...................................................................................................... 6
Disco duro SEAGATE 500GB SATA III 64MB .................................................................................... 7
Memoria RAM 4 Gb 1600 MHz ....................................................................................................... 8
Tarjeta madre GIGABYTE GA-H81M-H............................................................................................ 9
Chasis CM Fuerza 500 ................................................................................................................... 13
Disipador de calor Intel ................................................................................................................. 15
Monitor LG .................................................................................................................................... 15
Unidad de DVD.............................................................................................................................. 16
Parlantes Genius sp-s110.............................................................................................................. 17
Teclado Genius.............................................................................................................................. 18
Mouse Genius ............................................................................................................................... 19
(Genius , 2011) .................................................................................................................................. 19
Conclusiones ..................................................................................................................................... 20
Referencias........................................................................................................................................ 21

3. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final

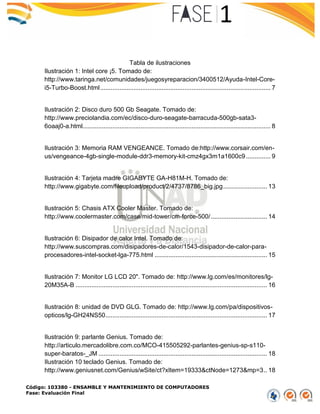

Tabla de ilustraciones
Ilustración 1: Intel core ¡5. Tomado de:
http://www.taringa.net/comunidades/juegosyreparacion/3400512/Ayuda-Intel-Core-
i5-Turbo-Boost.html................................................................................................. 7
Ilustración 2: Disco duro 500 Gb Seagate. Tomado de:
http://www.preciolandia.com/ec/disco-duro-seagate-barracuda-500gb-sata3-
6oaaj0-a.html........................................................................................................... 8
Ilustración 3: Memoria RAM VENGEANCE. Tomado de:http://www.corsair.com/en-
us/vengeance-4gb-single-module-ddr3-memory-kit-cmz4gx3m1a1600c9.............. 9
Ilustración 4: Tarjeta madre GIGABYTE GA-H81M-H. Tomado de:
http://www.gigabyte.com/fileupload/product/2/4737/8786_big.jpg......................... 13
Ilustración 5: Chasis ATX Cooler Master. Tomado de:
http://www.coolermaster.com/case/mid-tower/cm-force-500/................................ 14
Ilustración 6: Disipador de calor Intel. Tomado de:
http://www.suscompras.com/disipadores-de-calor/1543-disipador-de-calor-para-
procesadores-intel-socket-lga-775.html ................................................................ 15
Ilustración 7: Monitor LG LCD 20". Tomado de: http://www.lg.com/es/monitores/lg-
20M35A-B ............................................................................................................. 16
Ilustración 8: unidad de DVD GLG. Tomado de: http://www.lg.com/pa/dispositivos-
opticos/lg-GH24NS50............................................................................................ 17
Ilustración 9: parlante Genius. Tomado de:
http://articulo.mercadolibre.com.co/MCO-415505292-parlantes-genius-sp-s110-
super-baratos-_JM ................................................................................................ 18
Ilustración 10 teclado Genius. Tomado de:
http://www.geniusnet.com/Genius/wSite/ct?xItem=19333&ctNode=1273&mp=3.. 18

4. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
Ilustración 11 Mouse Genius. Tomado de:
http://www.geniusnet.com/Genius/wSite/ct?xItem=53569&ctNode=1264&mp=3.. 19

5. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final

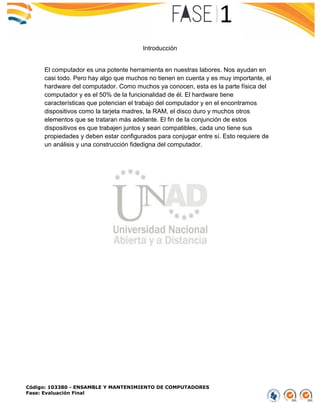

Introducción
El computador es una potente herramienta en nuestras labores. Nos ayudan en
casi todo. Pero hay algo que muchos no tienen en cuenta y es muy importante, el
hardware del computador. Como muchos ya conocen, esta es la parte física del
computador y es el 50% de la funcionalidad de él. El hardware tiene
características que potencian el trabajo del computador y en el encontramos
dispositivos como la tarjeta madres, la RAM, el disco duro y muchos otros
elementos que se trataran más adelante. El fin de la conjunción de estos
dispositivos es que trabajen juntos y sean compatibles, cada uno tiene sus
propiedades y deben estar configurados para conjugar entre sí. Esto requiere de
un análisis y una construcción fidedigna del computador.

6. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final

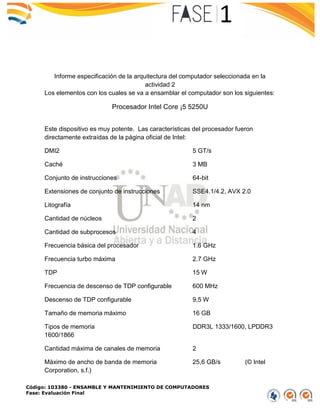

Informe especificación de la arquitectura del computador seleccionada en la
actividad 2
Los elementos con los cuales se va a ensamblar el computador son los siguientes:
Procesador Intel Core ¡5 5250U
Este dispositivo es muy potente. Las características del procesador fueron
directamente extraídas de la página oficial de Intel:
DMI2 5 GT/s
Caché 3 MB
Conjunto de instrucciones 64-bit
Extensiones de conjunto de instrucciones SSE4.1/4.2, AVX 2.0
Litografía 14 nm
Cantidad de núcleos 2
Cantidad de subprocesos 4
Frecuencia básica del procesador 1.6 GHz
Frecuencia turbo máxima 2.7 GHz
TDP 15 W
Frecuencia de descenso de TDP configurable 600 MHz
Descenso de TDP configurable 9,5 W
Tamaño de memoria máximo 16 GB
Tipos de memoria DDR3L 1333/1600, LPDDR3
1600/1866
Cantidad máxima de canales de memoria 2
Máximo de ancho de banda de memoria 25,6 GB/s (© Intel
Corporation, s.f.)

7. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final

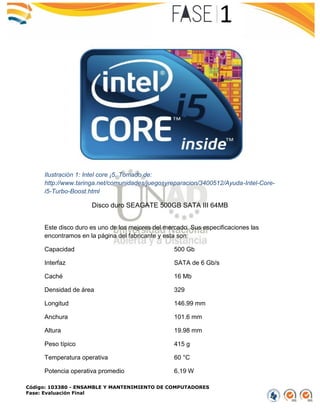

Ilustración 1: Intel core ¡5. Tomado de:
http://www.taringa.net/comunidades/juegosyreparacion/3400512/Ayuda-Intel-Core-
i5-Turbo-Boost.html
Disco duro SEAGATE 500GB SATA III 64MB
Este disco duro es uno de los mejores del mercado. Sus especificaciones las
encontramos en la página del fabricante y esta son:
Capacidad 500 Gb
Interfaz SATA de 6 Gb/s
Caché 16 Mb
Densidad de área 329
Longitud 146.99 mm
Anchura 101.6 mm
Altura 19.98 mm
Peso típico 415 g
Temperatura operativa 60 °C
Potencia operativa promedio 6.19 W

8. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
(SEAGATE, 2015)

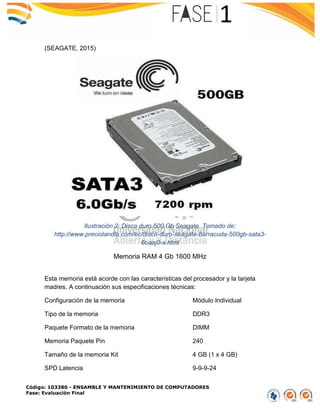

Ilustración 2: Disco duro 500 Gb Seagate. Tomado de:
http://www.preciolandia.com/ec/disco-duro-seagate-barracuda-500gb-sata3-
6oaaj0-a.html
Memoria RAM 4 Gb 1600 MHz
Esta memoria está acorde con las características del procesador y la tarjeta
madres. A continuación sus especificaciones técnicas:
Configuración de la memoria Módulo Individual
Tipo de la memoria DDR3
Paquete Formato de la memoria DIMM
Memoria Paquete Pin 240
Tamaño de la memoria Kit 4 GB (1 x 4 GB)
SPD Latencia 9-9-9-24

9. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
SPD velocidad 1333MHz
SPD Tensión 1.5V
Índice de velocidad PC3-12800 (1600MHz)
Latencia Probado 9-9-9-24
Velocidad Probado 1600Mhz
Tensión Probado 1.5V
(Corsair, 2015)

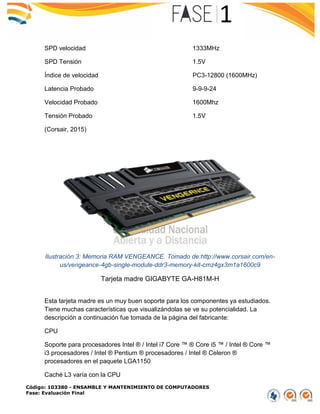

Ilustración 3: Memoria RAM VENGEANCE. Tomado de:http://www.corsair.com/en-
us/vengeance-4gb-single-module-ddr3-memory-kit-cmz4gx3m1a1600c9
Tarjeta madre GIGABYTE GA-H81M-H
Esta tarjeta madre es un muy buen soporte para los componentes ya estudiados.
Tiene muchas características que visualizándolas se ve su potencialidad. La
descripción a continuación fue tomada de la página del fabricante:
CPU
Soporte para procesadores Intel ® / Intel i7 Core ™ ® Core i5 ™ / Intel ® Core ™
i3 procesadores / Intel ® Pentium ® procesadores / Intel ® Celeron ®
procesadores en el paquete LGA1150
Caché L3 varía con la CPU

10. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final

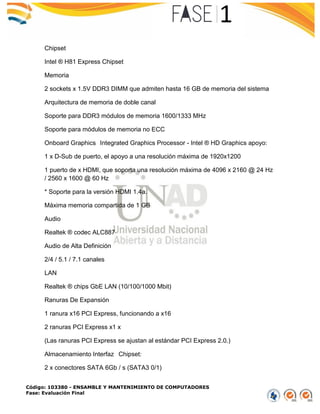

Chipset
Intel ® H81 Express Chipset
Memoria
2 sockets x 1.5V DDR3 DIMM que admiten hasta 16 GB de memoria del sistema
Arquitectura de memoria de doble canal
Soporte para DDR3 módulos de memoria 1600/1333 MHz
Soporte para módulos de memoria no ECC
Onboard Graphics Integrated Graphics Processor - Intel ® HD Graphics apoyo:
1 x D-Sub de puerto, el apoyo a una resolución máxima de 1920x1200
1 puerto de x HDMI, que soporta una resolución máxima de 4096 x 2160 @ 24 Hz
/ 2560 x 1600 @ 60 Hz
* Soporte para la versión HDMI 1.4a.
Máxima memoria compartida de 1 GB
Audio
Realtek ® codec ALC887
Audio de Alta Definición
2/4 / 5.1 / 7.1 canales
LAN
Realtek ® chips GbE LAN (10/100/1000 Mbit)
Ranuras De Expansión
1 ranura x16 PCI Express, funcionando a x16
2 ranuras PCI Express x1 x
(Las ranuras PCI Express se ajustan al estándar PCI Express 2.0.)
Almacenamiento Interfaz Chipset:
2 x conectores SATA 6Gb / s (SATA3 0/1)

11. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
2 x conectores SATA de 3 Gb / s (SATA2 2/3)
USB Chipset:
2 x puertos USB 3.0 / 2.0 en el panel posterior
6 x 2,0 / 1,1 puertos USB (2 puertos en el panel posterior, 4 puertos disponibles a
través de los encabezados USB internos)

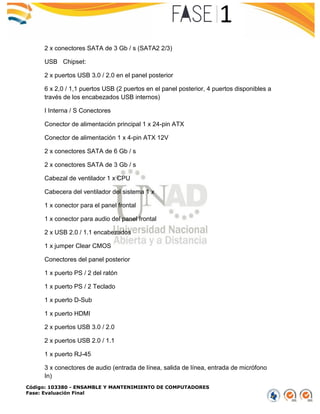

I Interna / S Conectores
Conector de alimentación principal 1 x 24-pin ATX
Conector de alimentación 1 x 4-pin ATX 12V
2 x conectores SATA de 6 Gb / s
2 x conectores SATA de 3 Gb / s
Cabezal de ventilador 1 x CPU
Cabecera del ventilador del sistema 1 x
1 x conector para el panel frontal
1 x conector para audio del panel frontal
2 x USB 2.0 / 1.1 encabezados
1 x jumper Clear CMOS
Conectores del panel posterior
1 x puerto PS / 2 del ratón
1 x puerto PS / 2 Teclado
1 x puerto D-Sub
1 x puerto HDMI
2 x puertos USB 3.0 / 2.0
2 x puertos USB 2.0 / 1.1
1 x puerto RJ-45
3 x conectores de audio (entrada de línea, salida de línea, entrada de micrófono
In)

12. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final

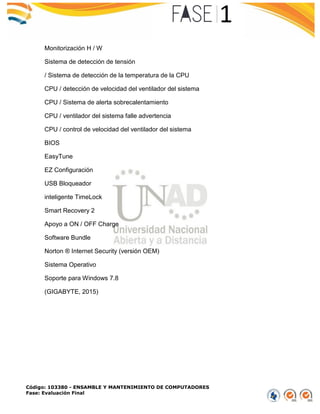

Monitorización H / W
Sistema de detección de tensión
/ Sistema de detección de la temperatura de la CPU
CPU / detección de velocidad del ventilador del sistema
CPU / Sistema de alerta sobrecalentamiento
CPU / ventilador del sistema falle advertencia
CPU / control de velocidad del ventilador del sistema
BIOS
EasyTune
EZ Configuración
USB Bloqueador
inteligente TimeLock
Smart Recovery 2
Apoyo a ON / OFF Charge
Software Bundle
Norton ® Internet Security (versión OEM)
Sistema Operativo
Soporte para Windows 7.8
(GIGABYTE, 2015)

13. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final

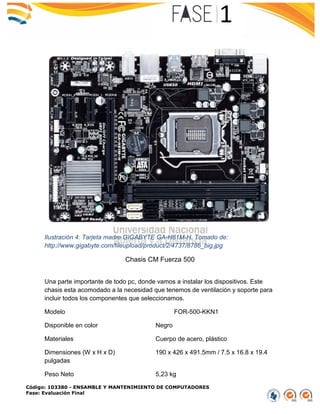

Ilustración 4: Tarjeta madre GIGABYTE GA-H81M-H. Tomado de:
http://www.gigabyte.com/fileupload/product/2/4737/8786_big.jpg
Chasis CM Fuerza 500
Una parte importante de todo pc, donde vamos a instalar los dispositivos. Este
chasis esta acomodado a la necesidad que tenemos de ventilación y soporte para
incluir todos los componentes que seleccionamos.
Modelo FOR-500-KKN1
Disponible en color Negro
Materiales Cuerpo de acero, plástico
Dimensiones (W x H x D) 190 x 426 x 491.5mm / 7.5 x 16.8 x 19.4
pulgadas
Peso Neto 5,23 kg

14. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
M / Tipo B microATX, ATX
Panel de E / S USB 3.0 x 1 (int.), USB 2.0 x 2,
X1 Mic, Audio x 1 (compatible AC97 / HD Audio)
Ranuras De Expansión 7
Sistema De Refrigeración Frontal: ventilador de 140 mm x 1
(opcional), o ventilador de 120mm x 2
(opcional)
Trasera: 120mm ventilador negro x 1 (instalado)
Lateral (izquierdo): 120/140 mm ventilador x 1 (opcional)
Lateral (derecha): ventilador de 120mm x 2 (opcional)
Tipo de fuente de alimentación Standard ATX PS2 / EPS 12V
Máxima compatibilidad Longitud tarjeta VGA: 320 mm / 12,6 pulgadas (con
HDD jaula)
CPU altura refrigerador: 163.9mm / 6,5 pulgadas
(Cooler Master, s.f.)
Ilustración 5: Chasis ATX Cooler Master. Tomado de:
http://www.coolermaster.com/case/mid-tower/cm-force-500/

15. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
Disipador de calor Intel
El componente mencionado, debe ser compatible con el socket del procesador. En
este caso se va a utilizar el uno de la misma fábrica del procesador.
Ilustración 6: Disipador de calor Intel. Tomado de:
http://www.suscompras.com/disipadores-de-calor/1543-disipador-de-calor-para-
procesadores-intel-socket-lga-775.html
Monitor LG
Parte con la que vamos a observar la parte grafica del computador. Con este se
puede trabajar el software necesario para el correcto funcionamiento del
computador.
Tamaño (pulgadas) 19.5
Pantalla LCD TN
Formato 16:9
Resolución 1600 x 900
Brillo (cd/m2) 200

16. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
Ratio Contraste 600:1
Tiempo Respuesta (ms) 5
Pixel Pitch (mm) 0.271 x 0.262
Tratamiento de la superficie Recubrimiento duro (3H), Anti-reflejo
(LG Electronics, s.f.)

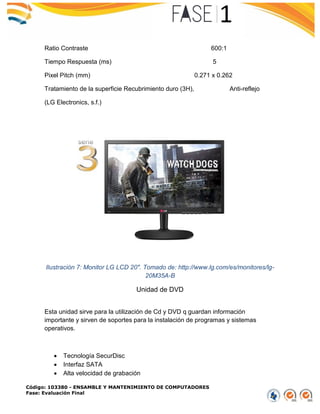

Ilustración 7: Monitor LG LCD 20". Tomado de: http://www.lg.com/es/monitores/lg-
20M35A-B
Unidad de DVD
Esta unidad sirve para la utilización de Cd y DVD q guardan información
importante y sirven de soportes para la instalación de programas y sistemas
operativos.
 Tecnología SecurDisc
 Interfaz SATA
 Alta velocidad de grabación

17. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
(LG Electronics, s.f.)
Ilustración 8: unidad de DVD GLG. Tomado de: http://www.lg.com/pa/dispositivos-
opticos/lg-GH24NS50
Parlantes Genius sp-s110
Dispositivo de salida de sonido. Con el podremos escuchar nuestra música
favorita.
Especificaciones
Conductor 50*90 mm
Respuesta de frecuencia 200 Hz-20KHz
Relacion señal- ruido 70 dB
Interruptor de encendido, control de volumen, conector para auriculares
Altavoces con blindaje magnético con amplificador incorporado
Dimensiones 67 * 174 * 83 mm
(Mercado libre, 2015)

18. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final

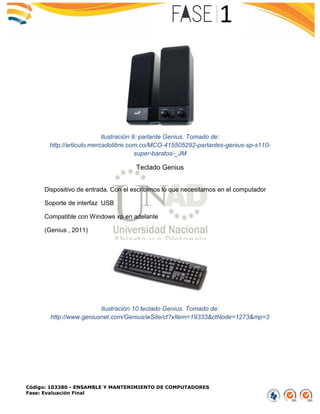

Ilustración 9: parlante Genius. Tomado de:
http://articulo.mercadolibre.com.co/MCO-415505292-parlantes-genius-sp-s110-
super-baratos-_JM
Teclado Genius
Dispositivo de entrada. Con el escribimos lo que necesitamos en el computador
Soporte de interfaz USB
Compatible con Windows xp en adelante
(Genius , 2011)
Ilustración 10 teclado Genius. Tomado de:
http://www.geniusnet.com/Genius/wSite/ct?xItem=19333&ctNode=1273&mp=3

19. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
Mouse Genius
Puerto USB cable
Resolucion 1200 dpi
Botones: 3 (izquierdo, derecho, scroll)
Sensor optico
Soporte en windows 7
(Genius , 2011)

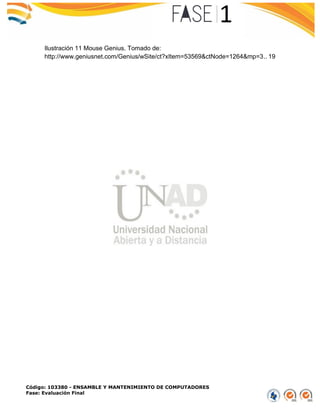

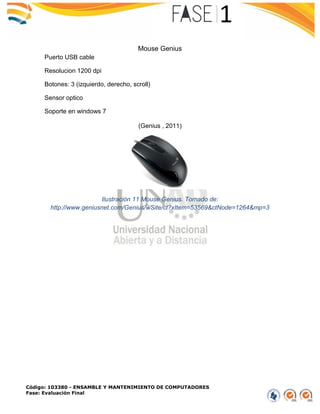

Ilustración 11 Mouse Genius. Tomado de:
http://www.geniusnet.com/Genius/wSite/ct?xItem=53569&ctNode=1264&mp=3

20. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final

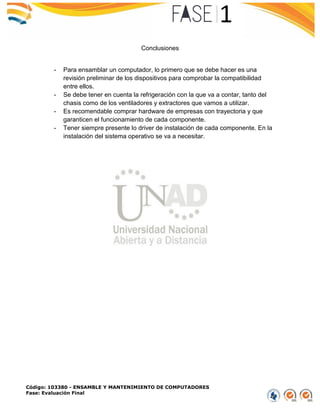

Conclusiones
- Para ensamblar un computador, lo primero que se debe hacer es una
revisión preliminar de los dispositivos para comprobar la compatibilidad
entre ellos.
- Se debe tener en cuenta la refrigeración con la que va a contar, tanto del
chasis como de los ventiladores y extractores que vamos a utilizar.
- Es recomendable comprar hardware de empresas con trayectoria y que
garanticen el funcionamiento de cada componente.
- Tener siempre presente lo driver de instalación de cada componente. En la
instalación del sistema operativo se va a necesitar.

21. Código: 103380 - ENSAMBLE Y MANTENIMIENTO DE COMPUTADORES
Fase: Evaluación Final
Referencias
© Intel Corporation. (s.f.). Intel®. Recuperado el 2015, de
http://ark.intel.com/es/products/84984/Intel-Core-i5-5250U-Processor-3M-
Cache-up-to-2_70-GHz?_ga=1.94591957.851500574.1432254830
Cooler Master. (s.f.). © Cooler Master Corporación. Obtenido de
http://www.coolermaster.com/case/mid-tower/cm-force-500/
Corsair. (2015). © 2015 Corsair. Obtenido de Copyright © 2015 Corsair. All rights
reserved: http://www.corsair.com/en-us/vengeance-4gb-single-module-ddr3-
memory-kit-cmz4gx3m1a1600c9
Genius . (2011). Copyright 2011 © Genius. Obtenido de KYE Systems Corp. All
rights reserved:
http://www.geniusnet.com/Genius/wSite/np?ctNode=435&mp=3
GIGABYTE. (2015). ©2015 GIGA-BYTE Technology Co., Ltd. All rights reserved.
Obtenido de GIGA-BYTE Technology Co:
http://www.gigabyte.com/products/product-page.aspx?pid=4737#ot
LG Electronics. (s.f.). Copyright © 2015 LG Electronics. Todos los derechos
reservados. Obtenido de LG.corp: http://www.lg.com/es/monitores/lg-
20M35A-B
Mercado libre. (2015). Copyright © 1999-2015 MercadoLibre Colombia LTDA.
Obtenido de http://articulo.mercadolibre.com.co/MCO-415505292-parlantes-
genius-sp-s110-super-baratos-_JM
SEAGATE. (2015). ©2015 Seagate Technology LLC. Obtenido de Seagate
Technology: http://www.seagate.com/la/es/internal-hard-drives/desktop-
hard-drives/desktop-hdd/
