Instrumentos de medida de ruido 1
- 1. INSTRUMENTOS DE MEDIDA DE RUIDO .. Santiago Murias García

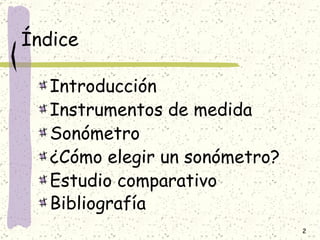

- 2. Índice Introducción Instrumentosde medida Sonómetro ¿Cómo elegir un sonómetro? Estudio comparativo Bibliografía

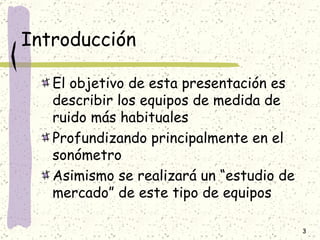

- 3. Introducción El objetivode esta presentación es describir los equipos de medida de ruido más habituales Profundizando principalmente en el sonómetro Asimismo se realizará un “estudio de mercado” de este tipo de equipos

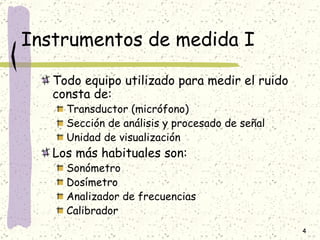

- 4. Instrumentos de medidaI Todo equipo utilizado para medir el ruido consta de: Transductor (micrófono) Sección de análisis y procesado de señal Unidad de visualización Los más habituales son: Sonómetro Dosímetro Analizador de frecuencias Calibrador

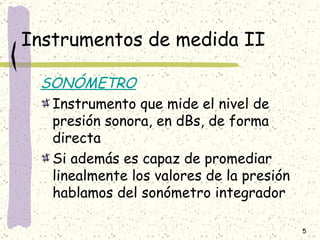

- 5. Instrumentos de medidaII SONÓMETRO Instrumento que mide el nivel de presión sonora, en dBs, de forma directa Si además es capaz de promediar linealmente los valores de la presión hablamos del sonómetro integrador
Notas del editor
- #2 FICHA DE LA PRESENTACIÓN TITULO :”Instrumentos de medida de ruido” ASIGNATURA: Electroacústica PROFESOR:Imanol Madariaga ALUMNO:Santiago Murias García TITULACION: Ingeniería Técnica de Telecomunicación ESPECIALIDAD: Sistemas de Telecomunicación CURSO:3º (2003/04)
- #3 ÍNDICE El desarrollo de esta presentación se realizará de la siguiente forma: Una introducción en la que se analizan los objetivos de esta presentación Una estudio de los principales instrumentos de medida, definiendo cada uno de ellos Una análisis más pormenorizado del equipo mas habitual, el sonómetro. Estudiando sus partes más importantes y sus tipos más comunes Una lista de indicadores técnicas, a tener en cuenta, a la hora de adquirir un sonómetro Un pequeño y simple estudio de los prototipos de las empresas más conocidas del sector
- #4 INTRODUCCIÓN A lo largo de esta presentación se va a realizar un estudio de los principales equipos de medida del ruido existentes en la actualidad, centrando el análisis principalmente en el sonómetro. De este equipo se presentará además un pequeño y simple estudio de mercado, en el que se analizarán las características básicas de los prototipos de las compañías más conocidas del sector.
- #5 INSTRUMENTOS DE MEDIDA I Existen distintos instrumentos para medir el ruido pero todos ellos se caracterizan por disponer de un micrófono ,para captar la señal, de unos circuitos de procesado de señal, que se encargan de adaptar la señal y analizarla para poder dar un valor determinado de ruido, y un visualizador o pantalla en la que se ofrecen los resultados de forma sencilla para el usuario. Los equipos más habituales utilizados en la medición de ruido son el sonómetro (que se analizará de forma extensa a lo largo de esta práctica), el dosímetro, el analizador de frecuencias y el calibrador.
- #6 INSTRUMENTOS DE MEDIDA II Vamos a definir los equipos más habituales: Sonómetro Es el equipo más importante de todos y el más utilizado. Es capaz de medir el nivel de ruido, de una zona en cuestión, analizando la presión sonora a la entrada de su micrófono. Generalmente además de recoger las señal es capaz de ponderla, en función de la sensibilidad real del oído humano a las distintas frecuencias, y de ofrecer un valor único en dBAs del nivel de ruido del lugar a analizar. En este caso se dice que el equipo es un sonómetro integrador.
