Integración de aplicaciones Java

Integración de aplicaciones
Java

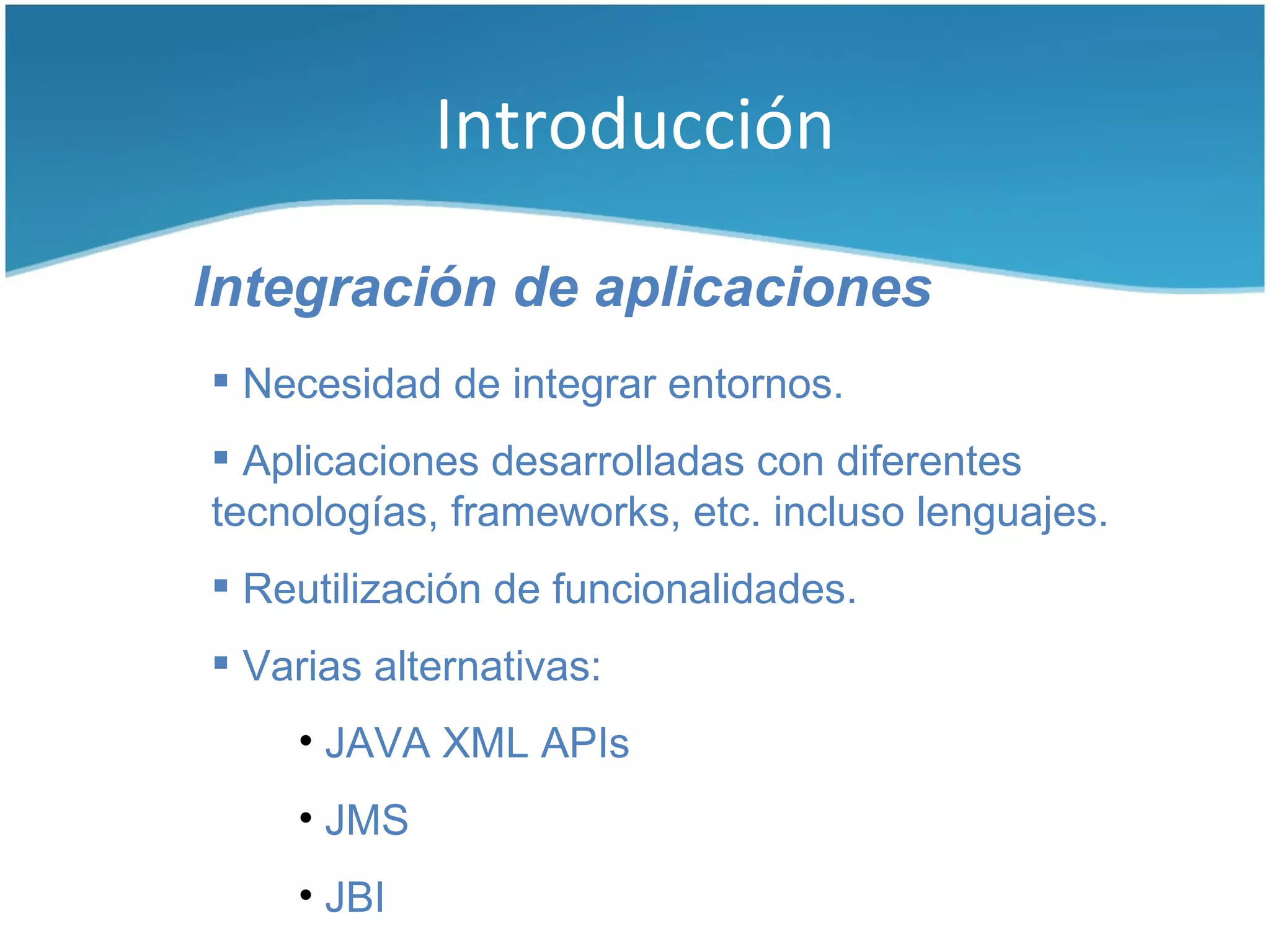

Introducción

 Necesidad de integrar entornos.
 Aplicaciones desarrolladas con diferentes
tecnologías, frameworks, etc. incluso lenguajes.
 Reutilización de funcionalidades.
 Varias alternativas:
• JAVA XML APIs
• JMS
• JBI

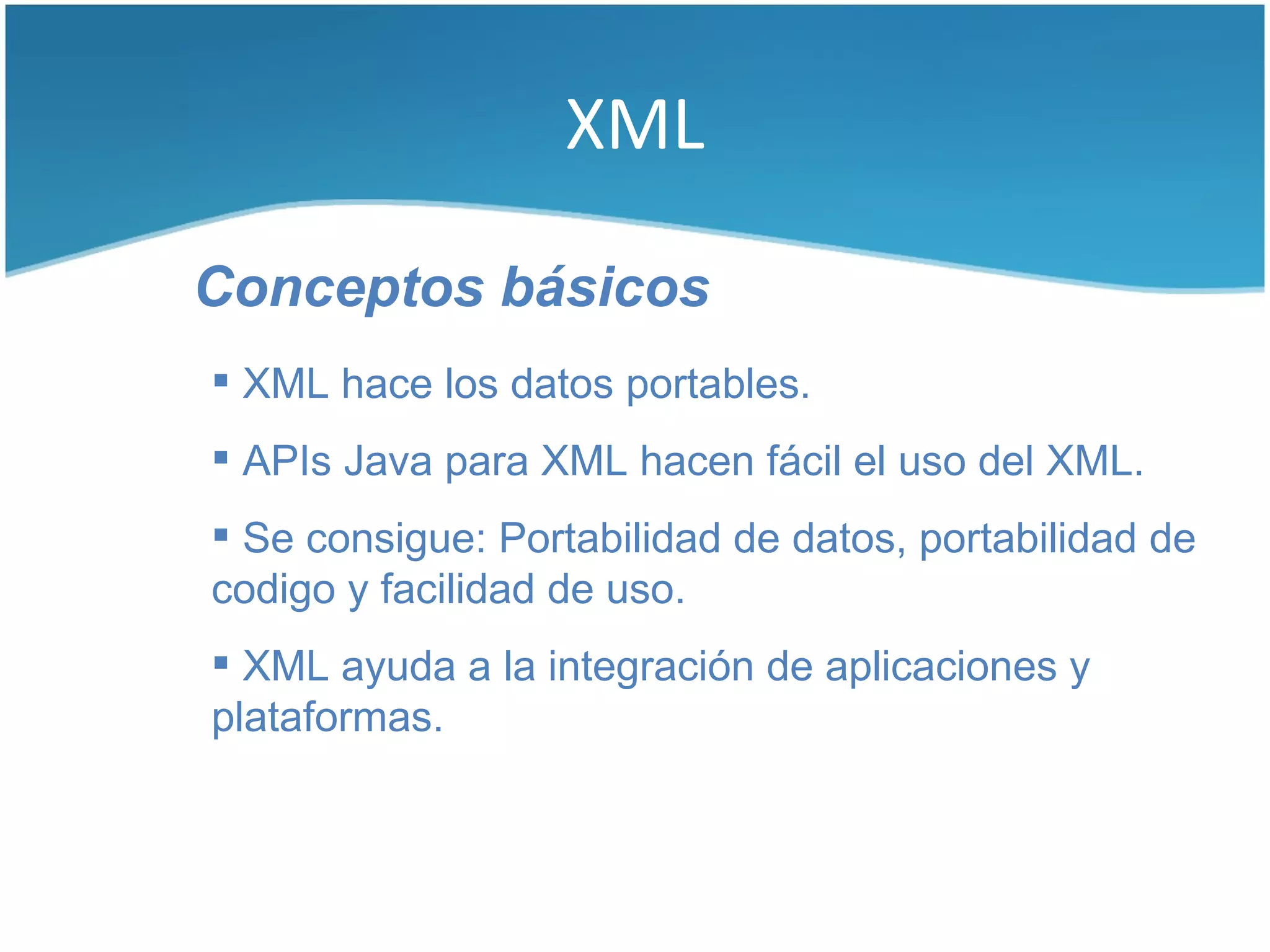

XML

Conceptos básicos
 XML hace los datos portables.
 APIs Java para XML hacen fácil el uso del XML.
 Se consigue: Portabilidad de datos, portabilidad de
codigo y facilidad de uso.
 XML ayuda a la integración de aplicaciones y
plataformas.

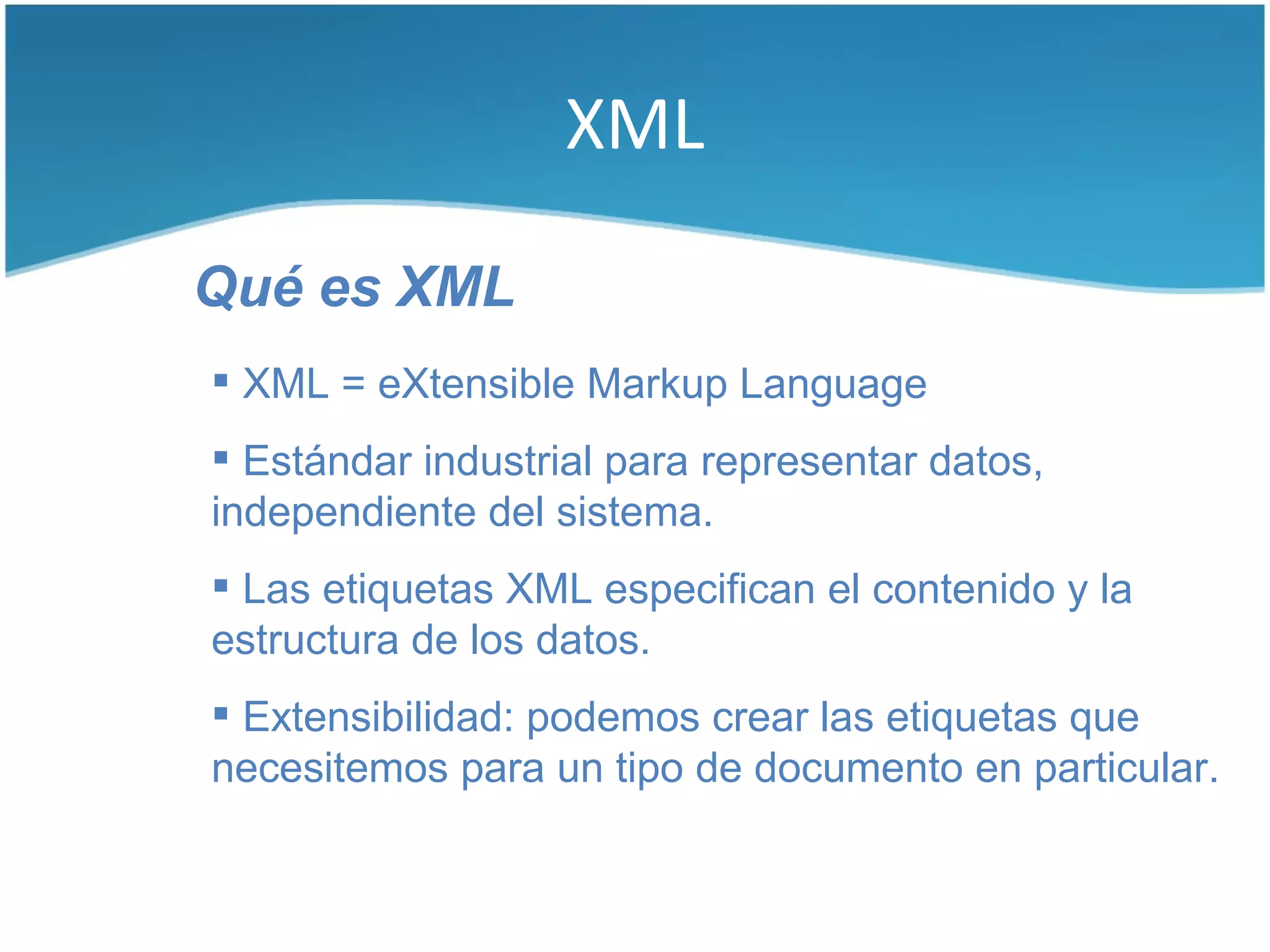

XML

Qué es XML
 XML = eXtensible Markup Language
 Estándar industrial para representar datos,
independiente del sistema.
 Las etiquetas XML especifican el contenido y la
estructura de los datos.
 Extensibilidad: podemos crear las etiquetas que
necesitemos para un tipo de documento en particular.

XML

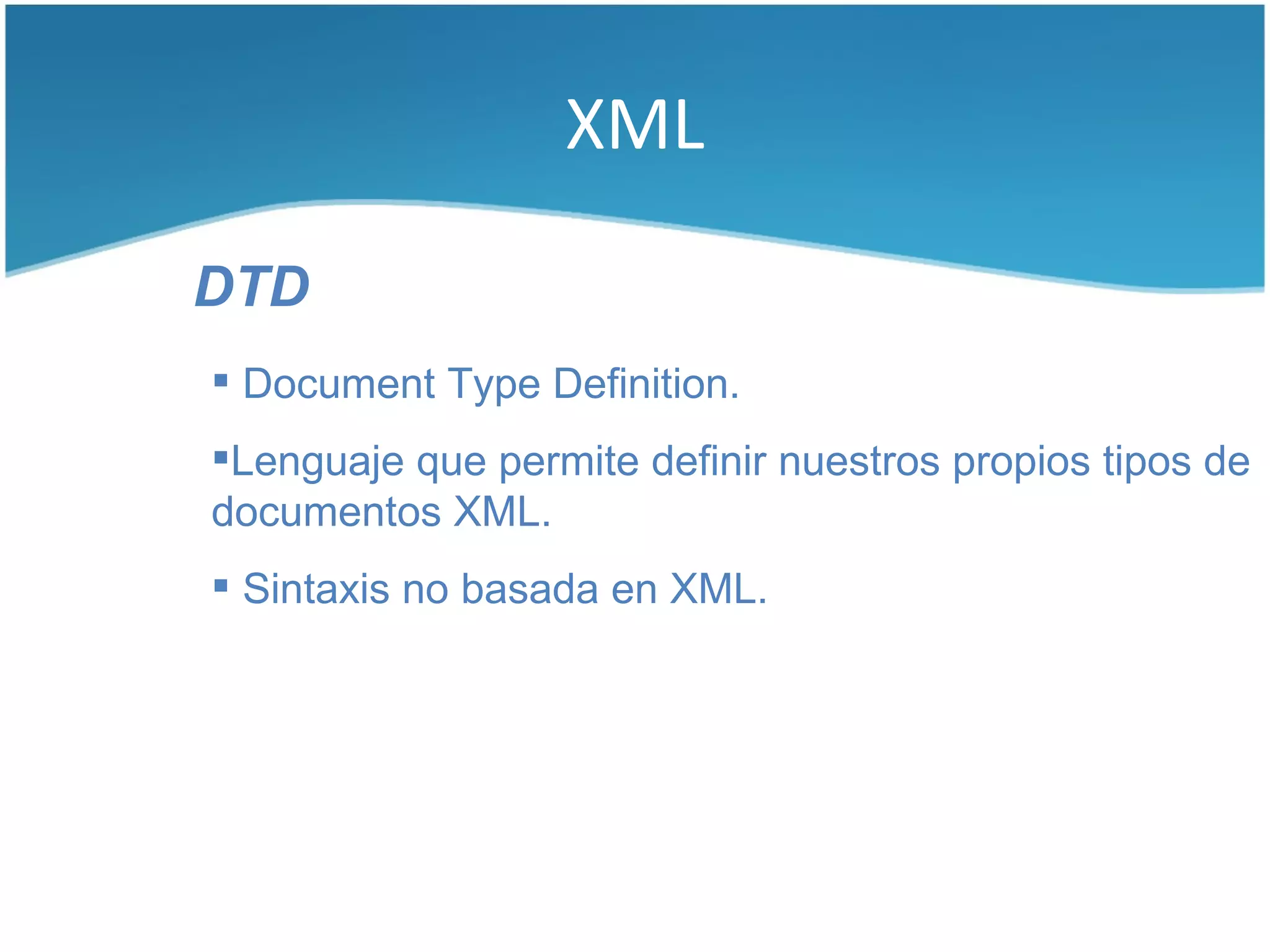

DTD
 Document Type Definition.
Lenguaje que permite definir nuestros propios tipos de
documentos XML.
 Sintaxis no basada en XML.

XML

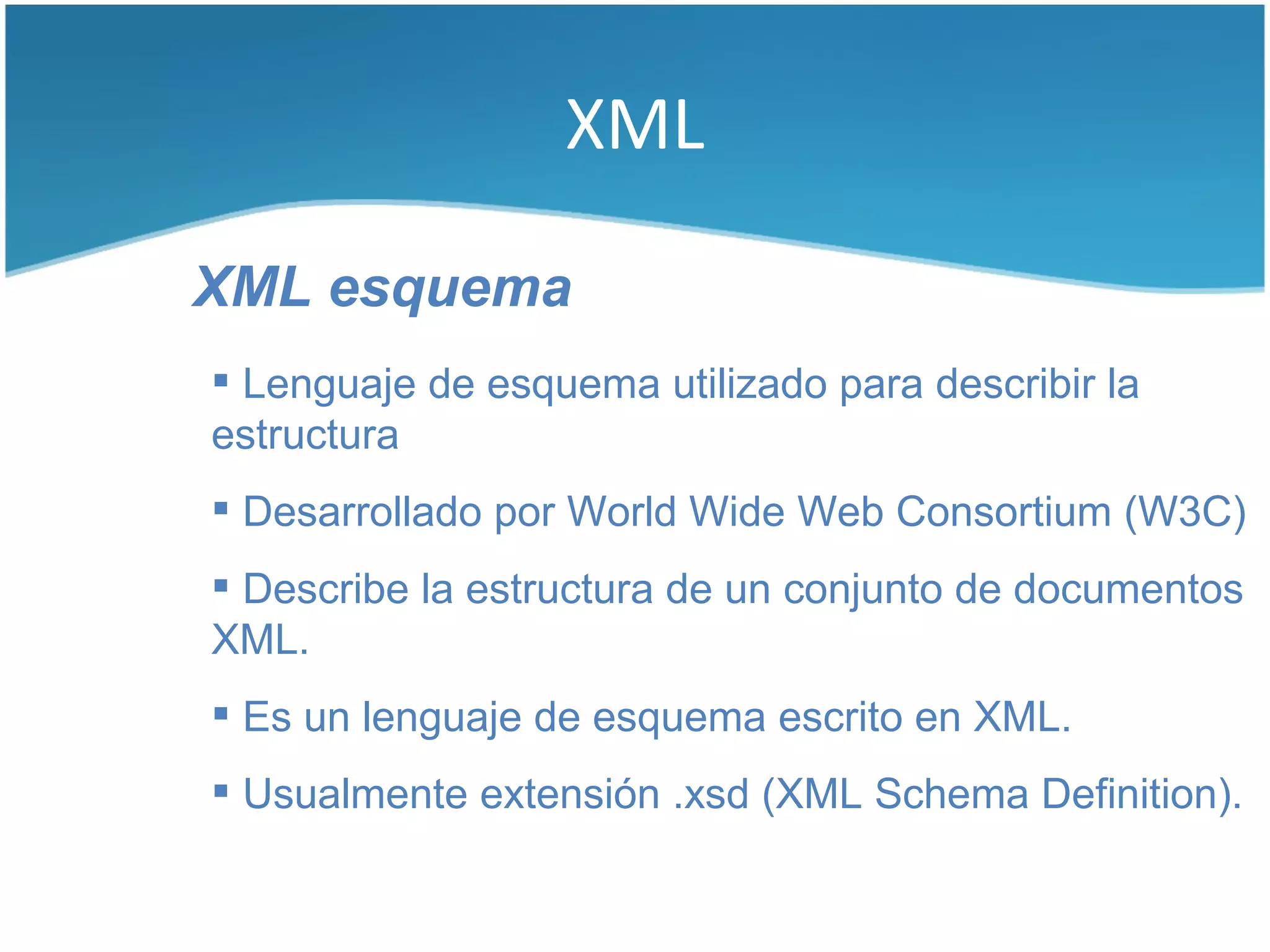

XML esquema
 Lenguaje de esquema utilizado para describir la
estructura
 Desarrollado por World Wide Web Consortium (W3C)
 Describe la estructura de un conjunto de documentos
XML.
 Es un lenguaje de esquema escrito en XML.
 Usualmente extensión .xsd (XML Schema Definition).

XML

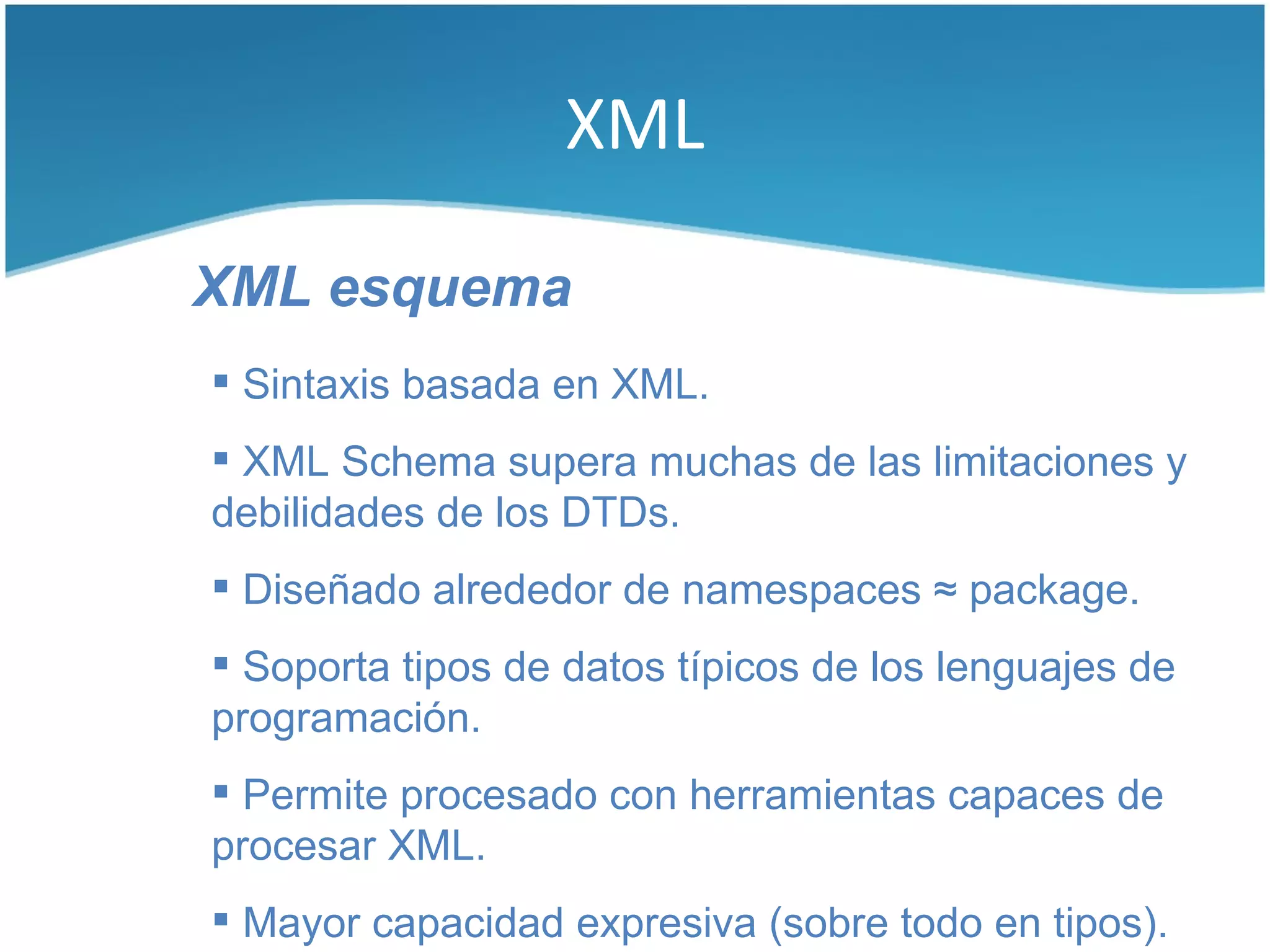

XML esquema
 Sintaxis basada en XML.
 XML Schema supera muchas de las limitaciones y
debilidades de los DTDs.
 Diseñado alrededor de namespaces ≈ package.
 Soporta tipos de datos típicos de los lenguajes de
programación.
 Permite procesado con herramientas capaces de
procesar XML.
 Mayor capacidad expresiva (sobre todo en tipos).

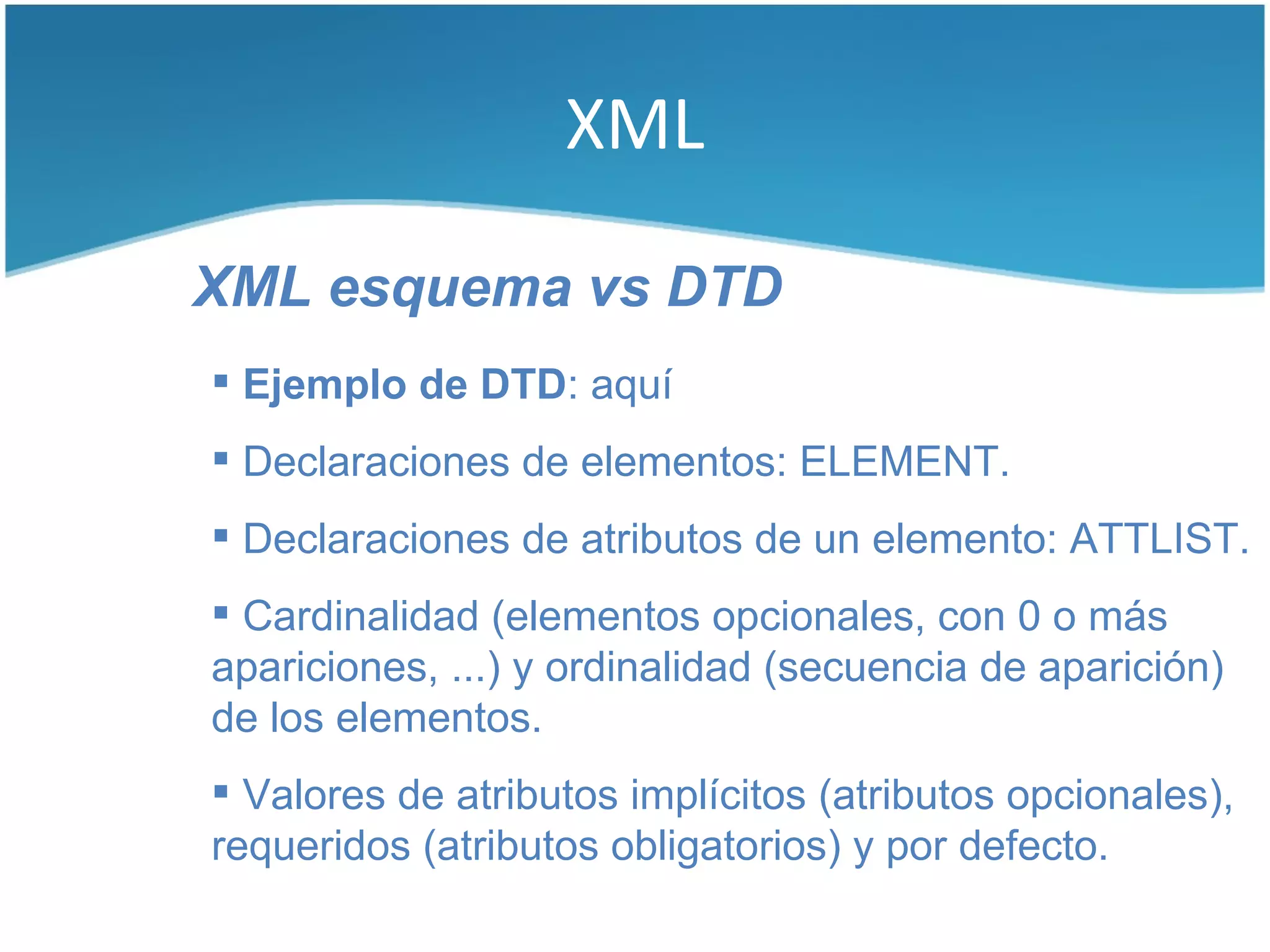

XML

XML esquema vs DTD
 Ejemplo de DTD: aquí
 Declaraciones de elementos: ELEMENT.
 Declaraciones de atributos de un elemento: ATTLIST.
 Cardinalidad (elementos opcionales, con 0 o más
apariciones, ...) y ordinalidad (secuencia de aparición)
de los elementos.
 Valores de atributos implícitos (atributos opcionales),
requeridos (atributos obligatorios) y por defecto.

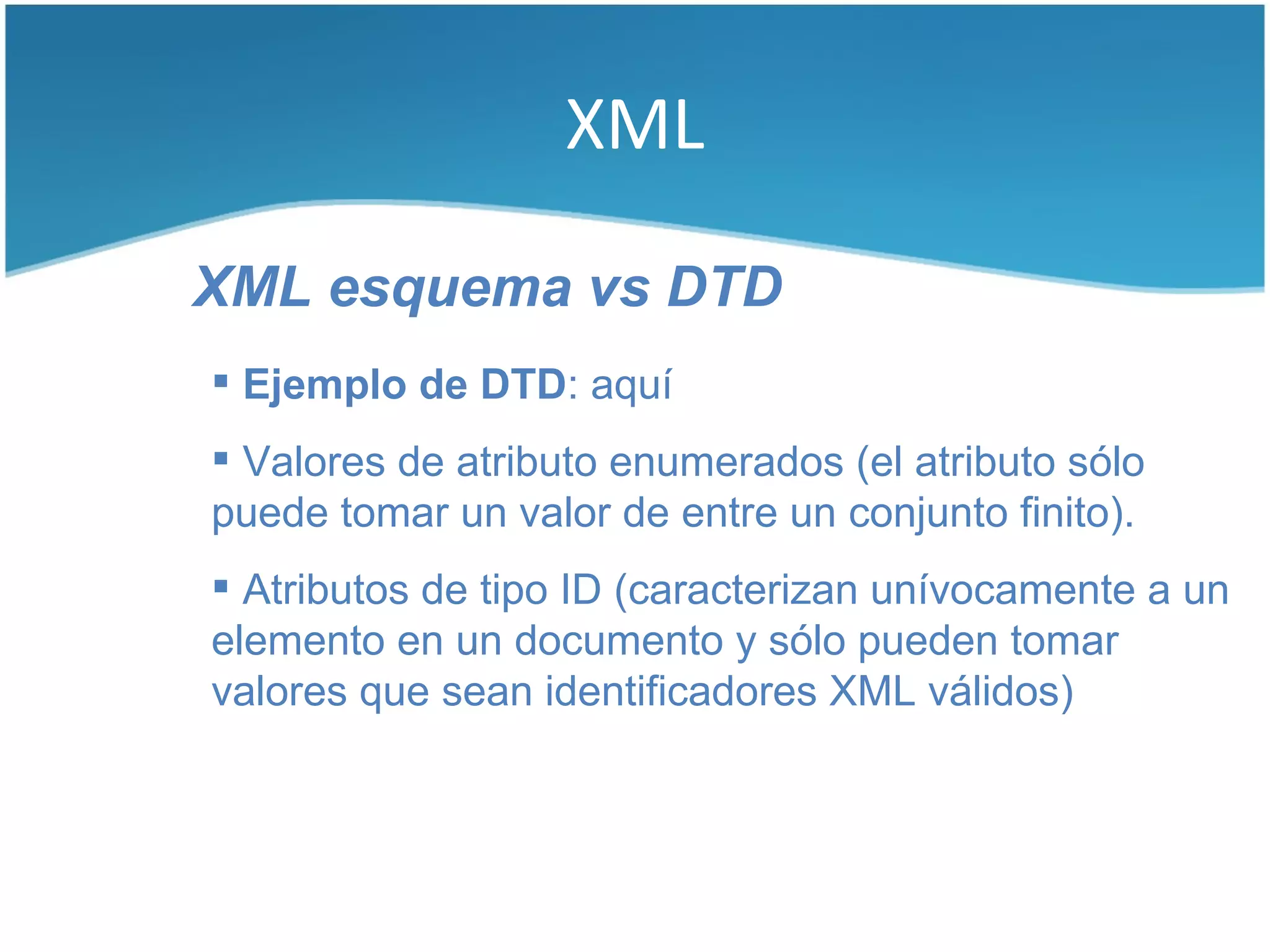

XML

XML esquema vs DTD
 Ejemplo de DTD: aquí
 Valores de atributo enumerados (el atributo sólo
puede tomar un valor de entre un conjunto finito).
 Atributos de tipo ID (caracterizan unívocamente a un
elemento en un documento y sólo pueden tomar
valores que sean identificadores XML válidos)

XML

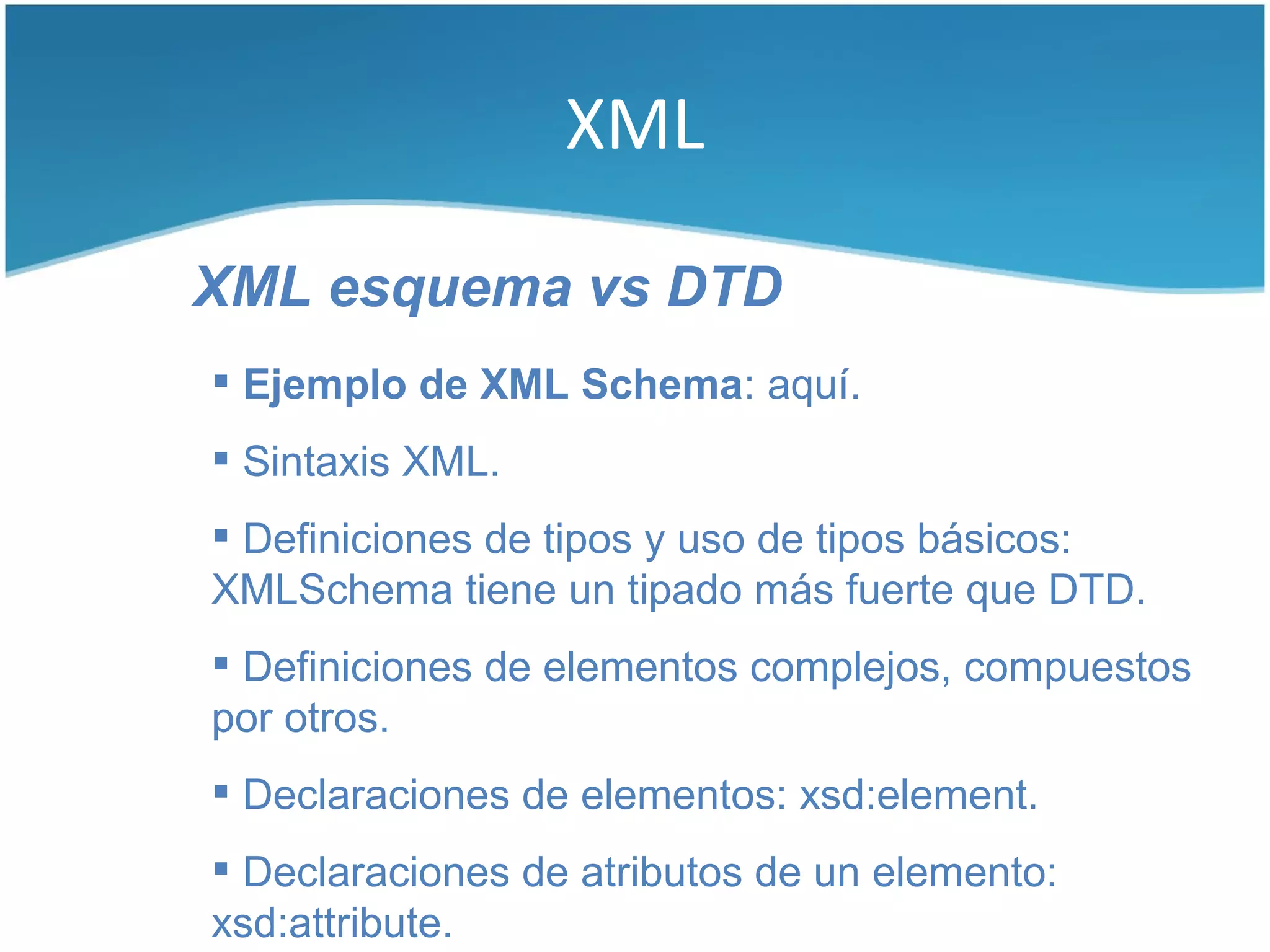

XML esquema vs DTD
 Ejemplo de XML Schema: aquí.
 Sintaxis XML.
 Definiciones de tipos y uso de tipos básicos:
XMLSchema tiene un tipado más fuerte que DTD.
 Definiciones de elementos complejos, compuestos
por otros.
 Declaraciones de elementos: xsd:element.
 Declaraciones de atributos de un elemento:
xsd:attribute.

XML

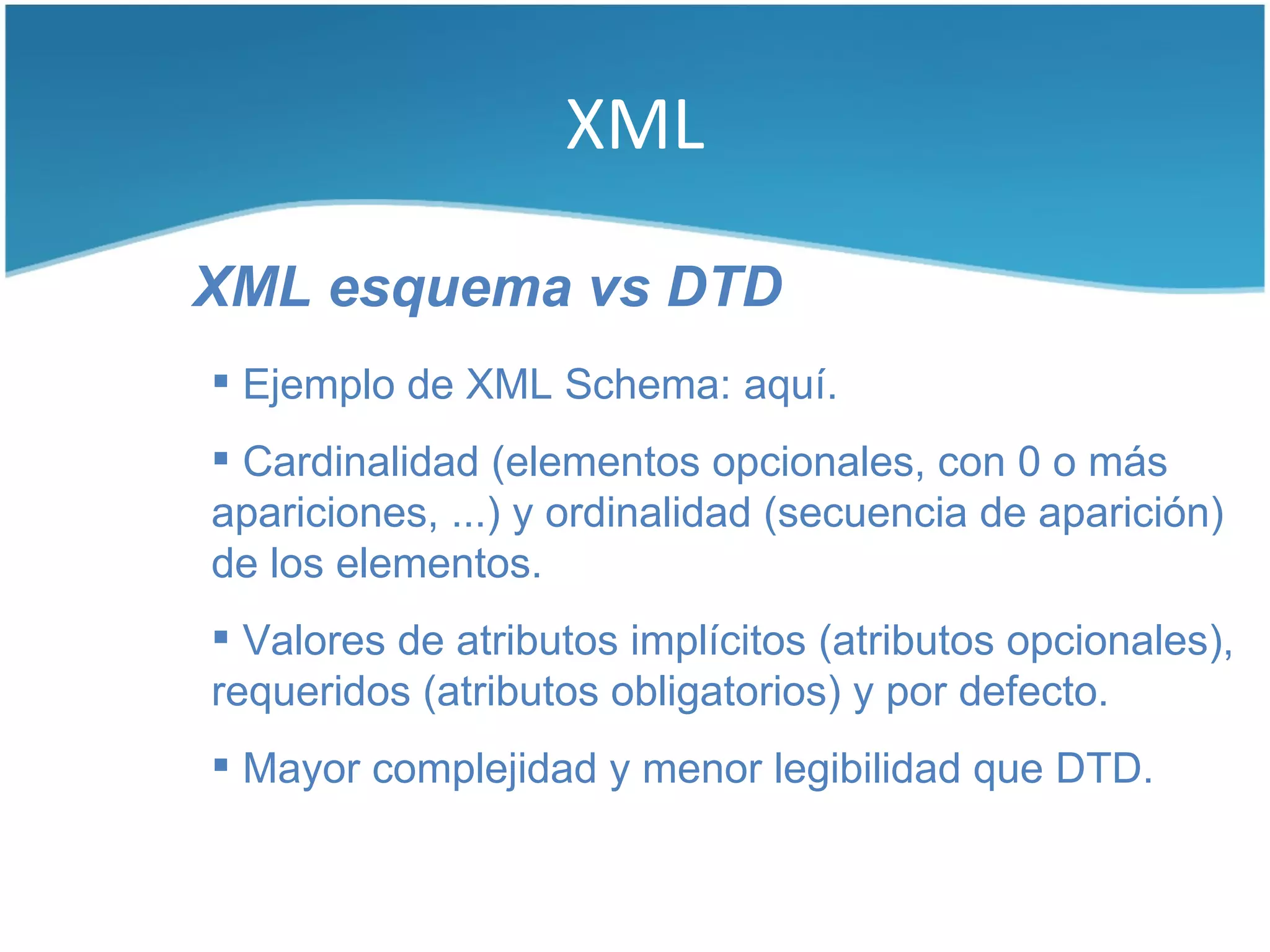

XML esquema vs DTD
 Ejemplo de XML Schema: aquí.
 Cardinalidad (elementos opcionales, con 0 o más
apariciones, ...) y ordinalidad (secuencia de aparición)
de los elementos.
 Valores de atributos implícitos (atributos opcionales),
requeridos (atributos obligatorios) y por defecto.
 Mayor complejidad y menor legibilidad que DTD.

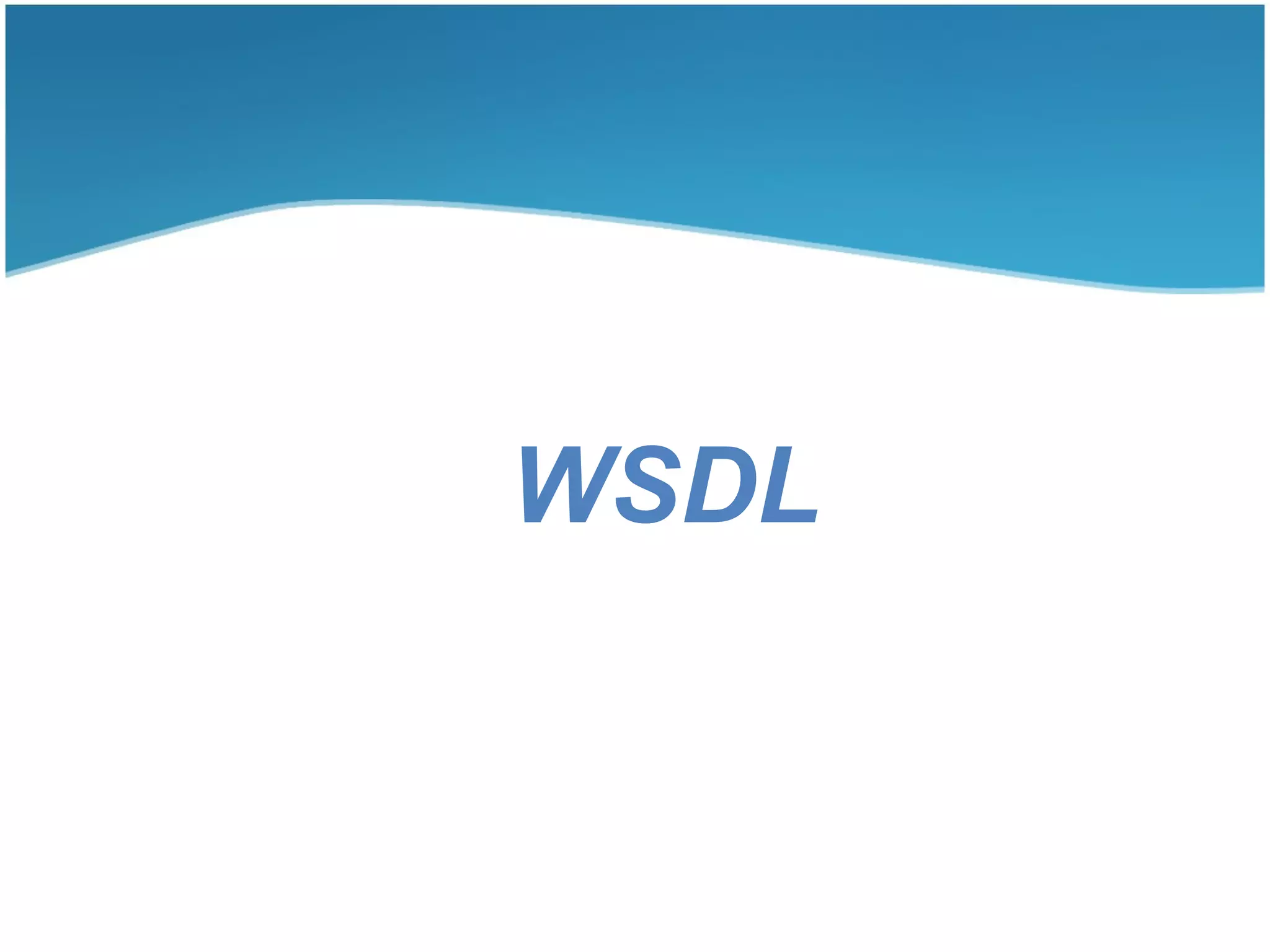

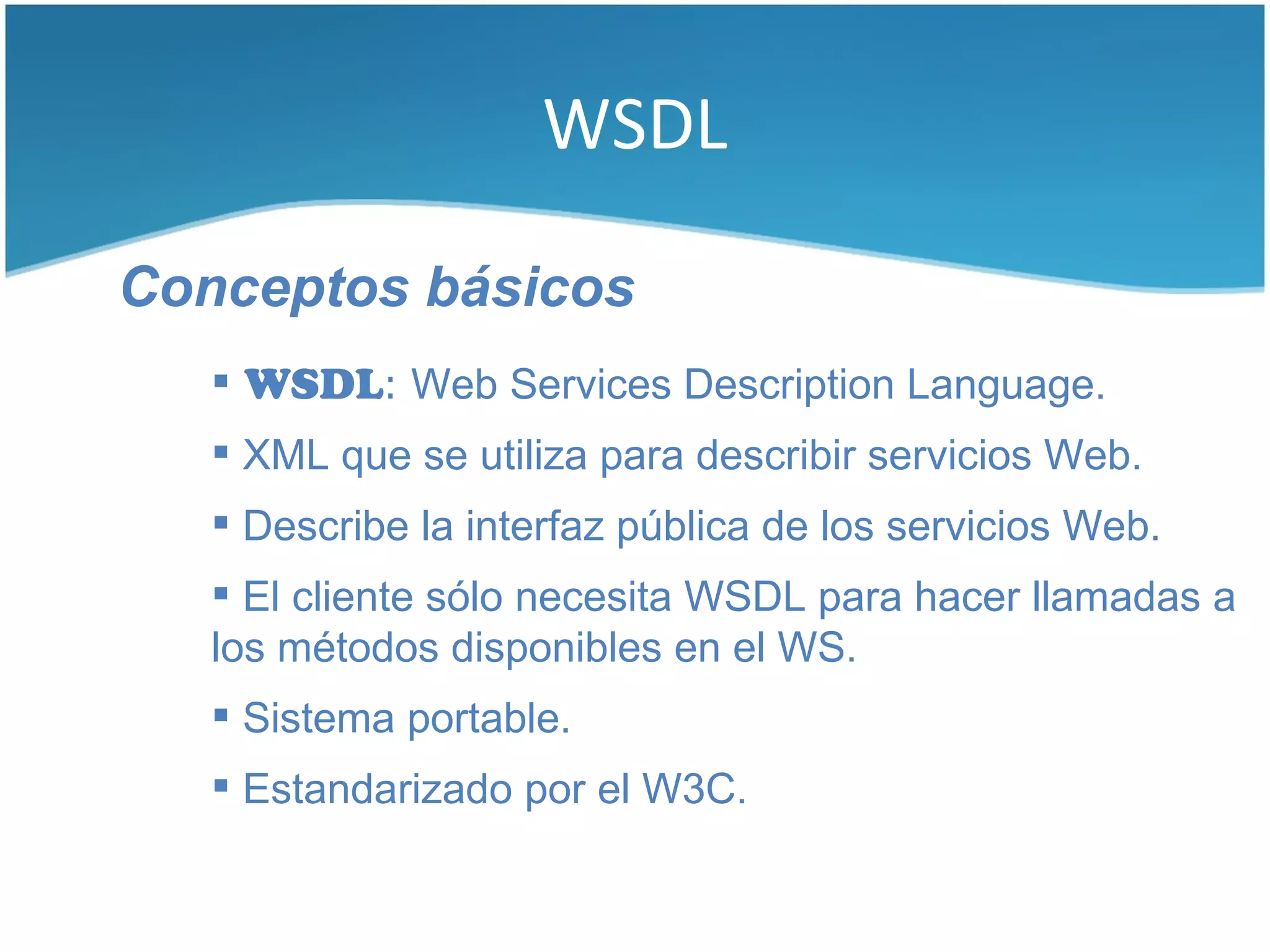

WSDL

Conceptos básicos
 WSDL: Web Services Description Language.
 XML que se utiliza para describir servicios Web.
 Describe la interfaz pública de los servicios Web.
 El cliente sólo necesita WSDL para hacer llamadas a
los métodos disponibles en el WS.
 Sistema portable.
 Estandarizado por el W3C.

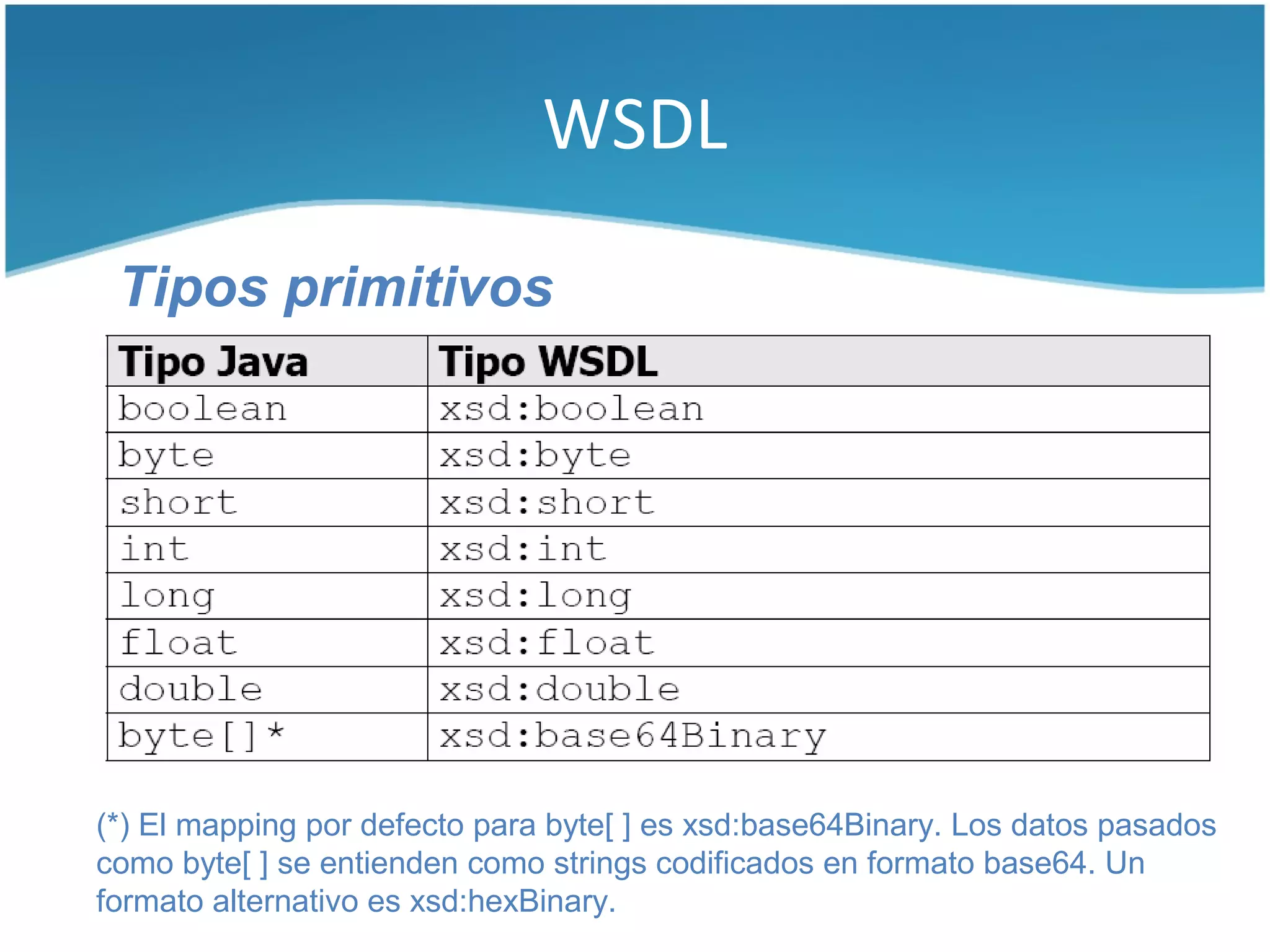

WSDL

Tipos primitivos

(*) El mapping por defecto para byte[ ] es xsd:base64Binary. Los datos pasados
como byte[ ] se entienden como strings codificados en formato base64. Un
formato alternativo es xsd:hexBinary.

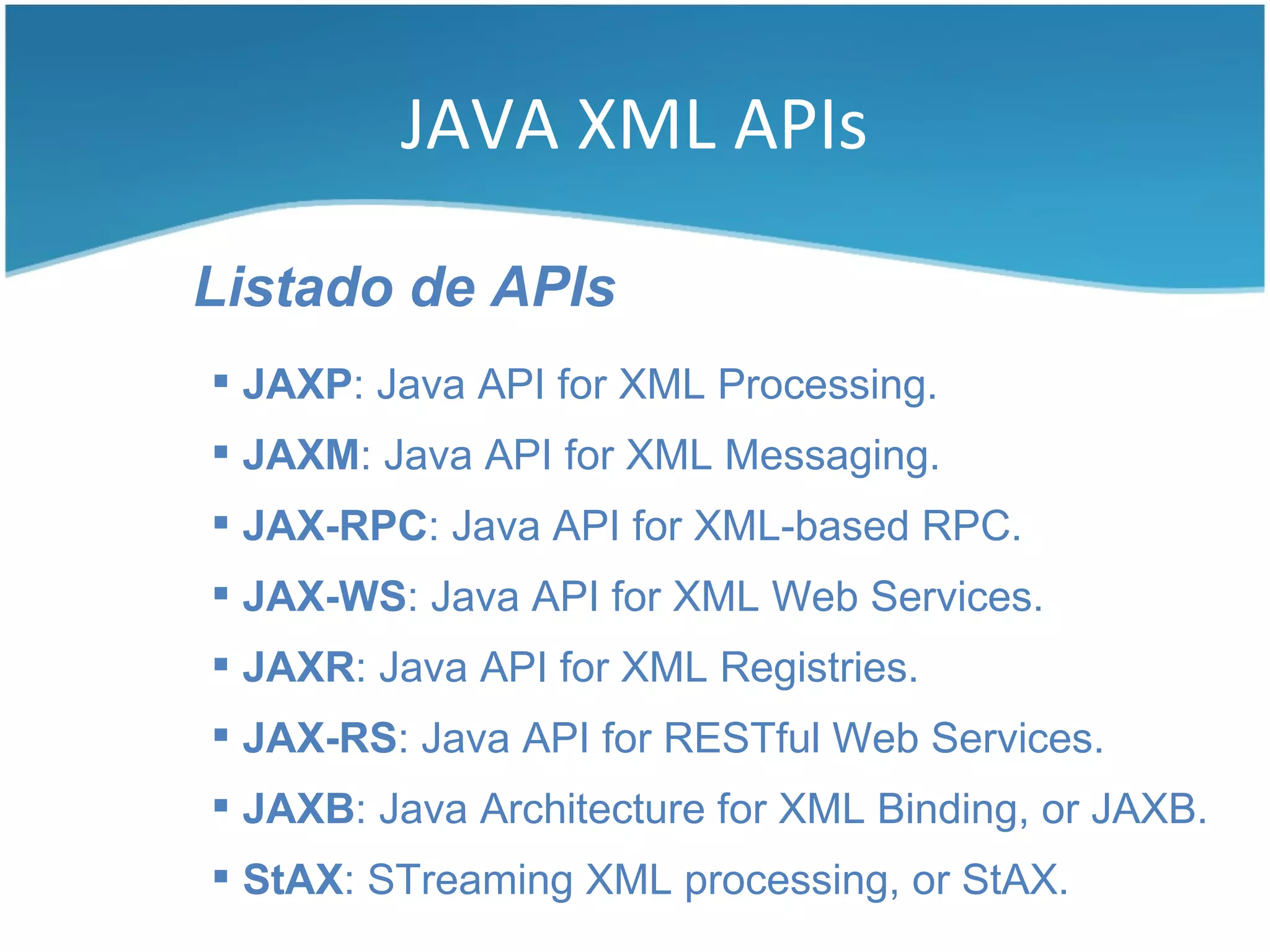

JAVA XML APIs

Listado de APIs
 JAXP: Java API for XML Processing.
 JAXM: Java API for XML Messaging.
 JAX-RPC: Java API for XML-based RPC.
 JAX-WS: Java API for XML Web Services.
 JAXR: Java API for XML Registries.
 JAX-RS: Java API for RESTful Web Services.
 JAXB: Java Architecture for XML Binding, or JAXB.
 StAX: STreaming XML processing, or StAX.

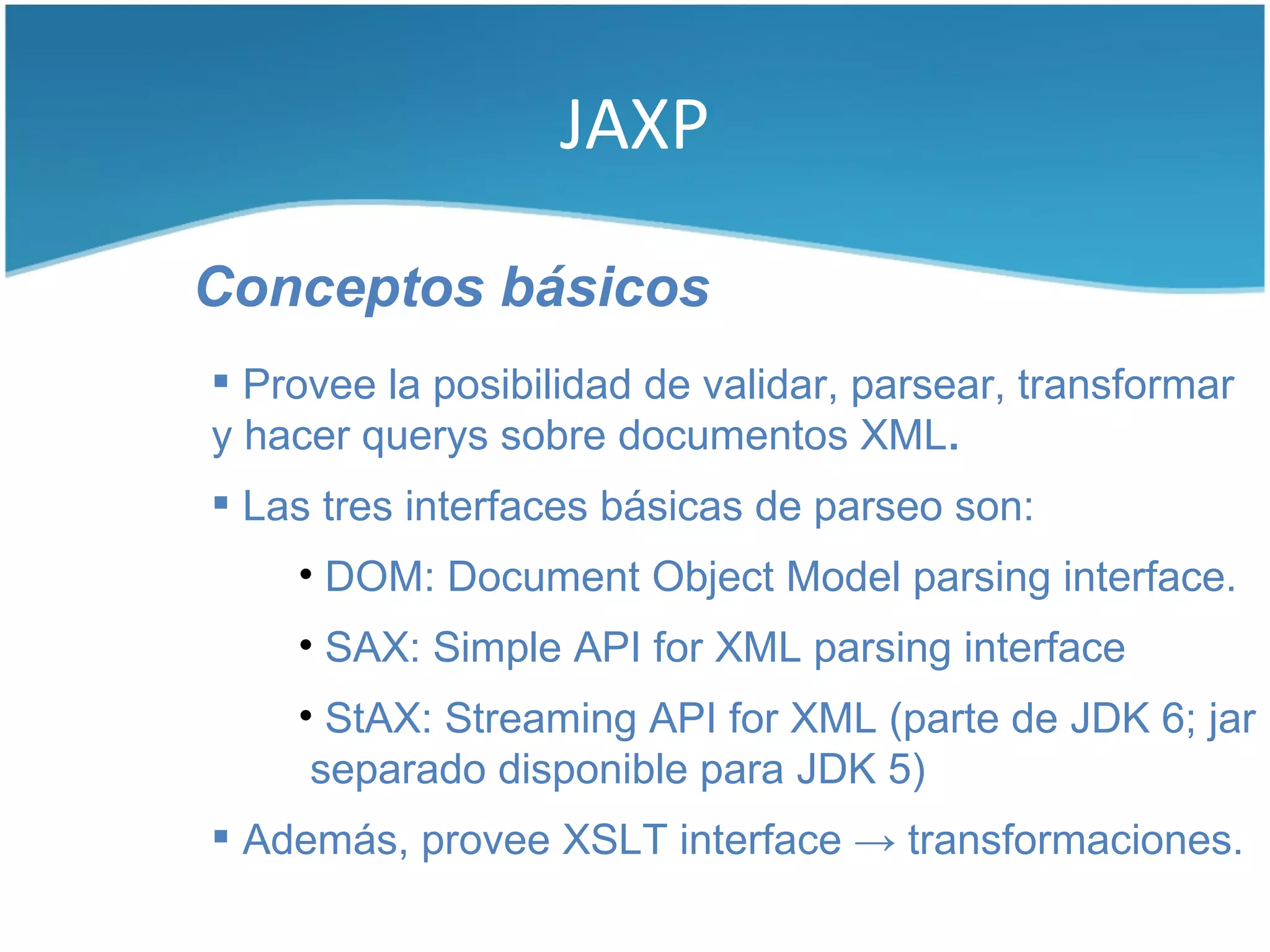

JAXP

Conceptos básicos
 Provee la posibilidad de validar, parsear, transformar
y hacer querys sobre documentos XML.
 Las tres interfaces básicas de parseo son:
• DOM: Document Object Model parsing interface.
• SAX: Simple API for XML parsing interface
• StAX: Streaming API for XML (parte de JDK 6; jar
separado disponible para JDK 5)
 Además, provee XSLT interface → transformaciones.

JAXP

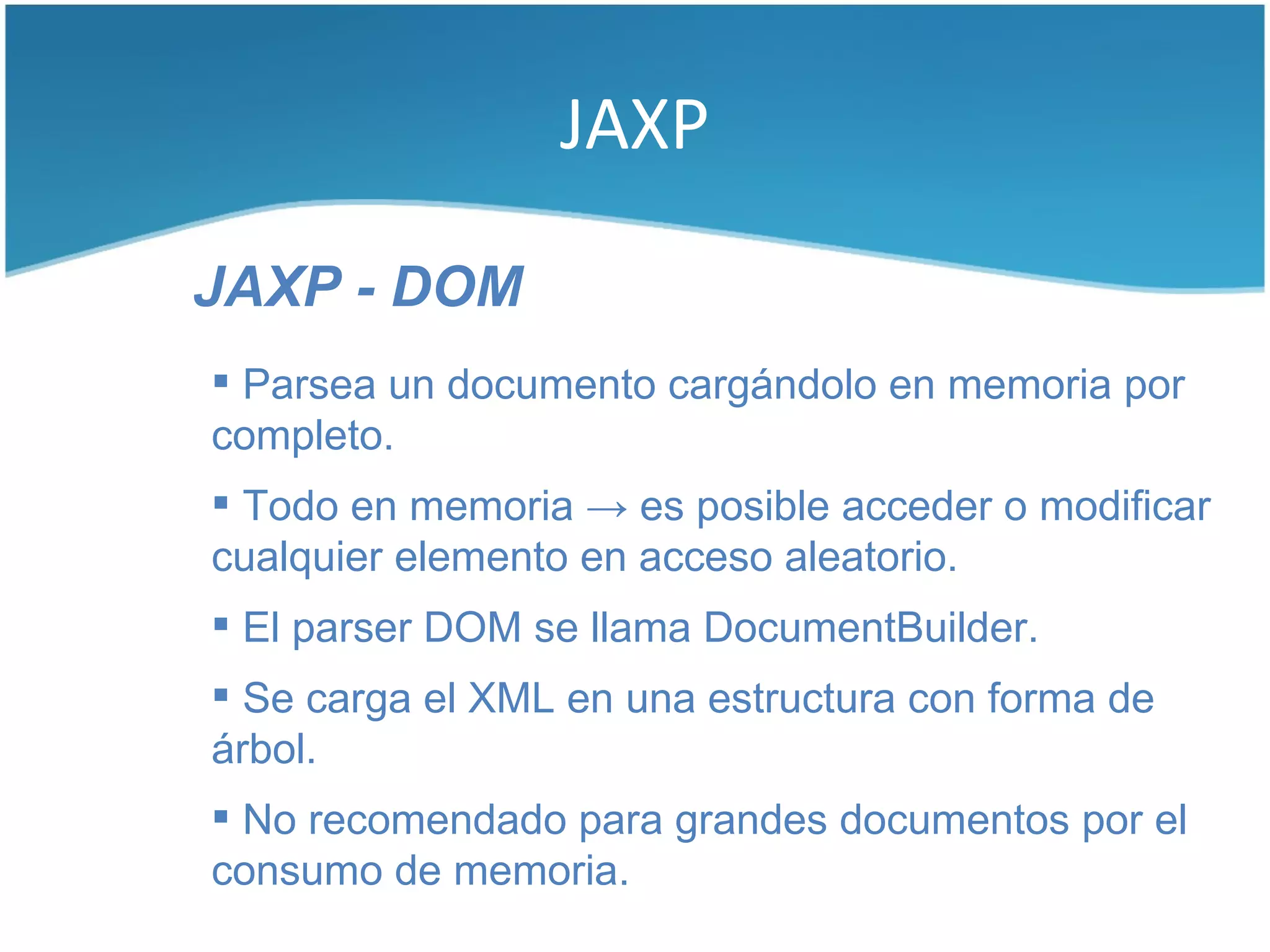

JAXP - DOM
 Parsea un documento cargándolo en memoria por
completo.
 Todo en memoria → es posible acceder o modificar
cualquier elemento en acceso aleatorio.
 El parser DOM se llama DocumentBuilder.
 Se carga el XML en una estructura con forma de
árbol.
 No recomendado para grandes documentos por el
consumo de memoria.

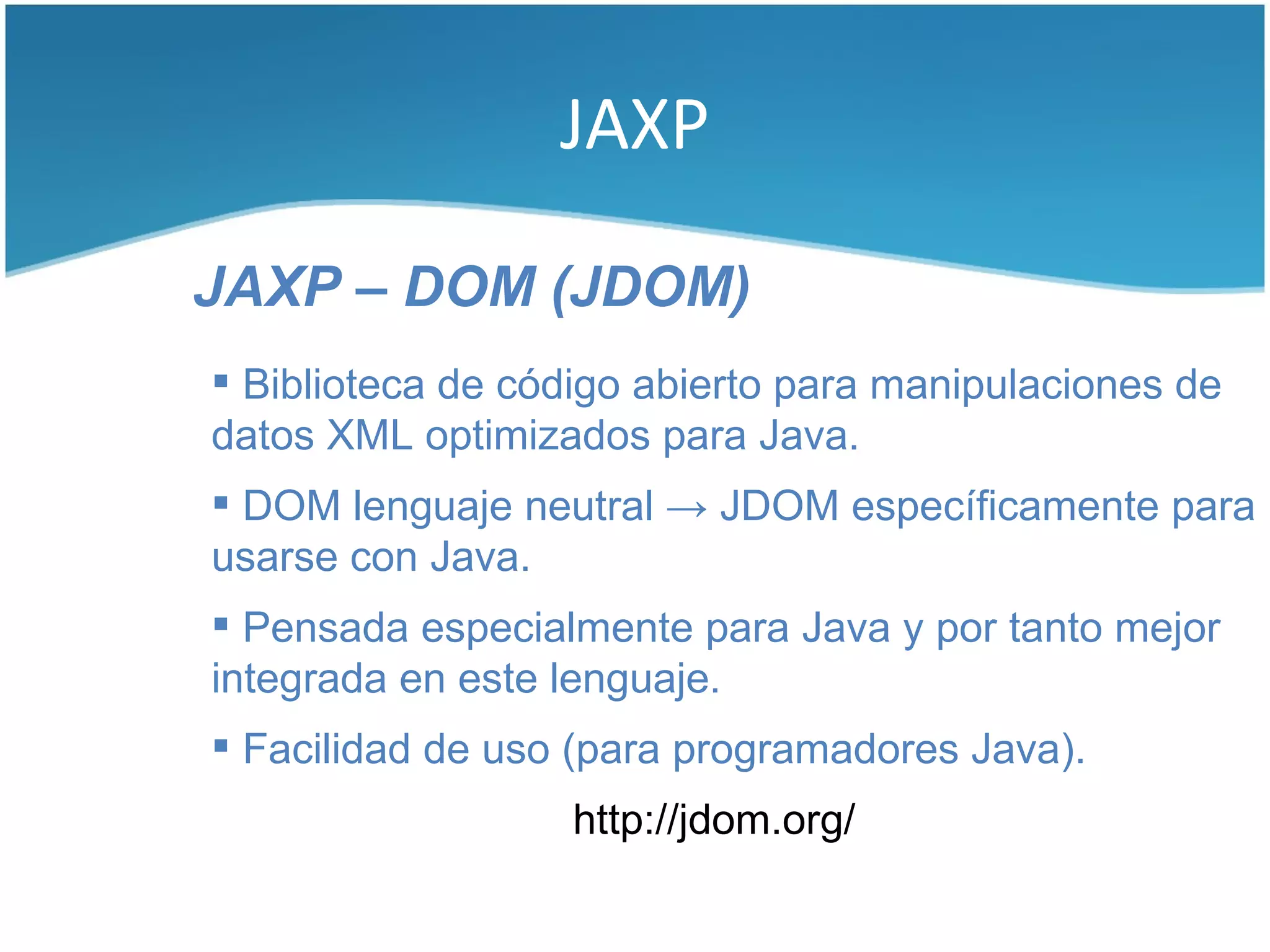

JAXP

JAXP – DOM (JDOM)
 Biblioteca de código abierto para manipulaciones de
datos XML optimizados para Java.
 DOM lenguaje neutral → JDOM específicamente para
usarse con Java.
 Pensada especialmente para Java y por tanto mejor
integrada en este lenguaje.
 Facilidad de uso (para programadores Java).
http://jdom.org/

JAXP

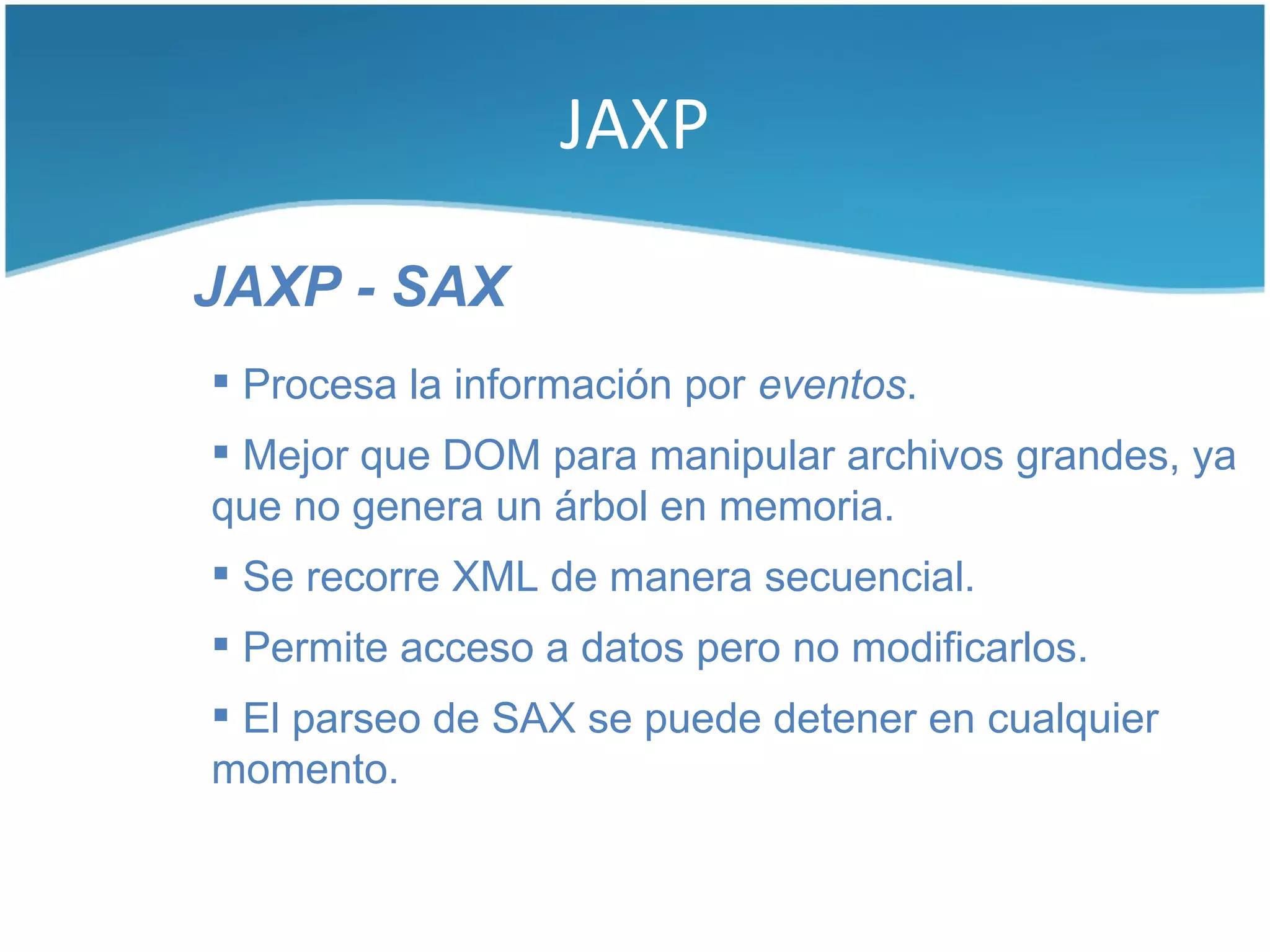

JAXP - SAX
 Procesa la información por eventos.
 Mejor que DOM para manipular archivos grandes, ya
que no genera un árbol en memoria.
 Se recorre XML de manera secuencial.
 Permite acceso a datos pero no modificarlos.
 El parseo de SAX se puede detener en cualquier
momento.

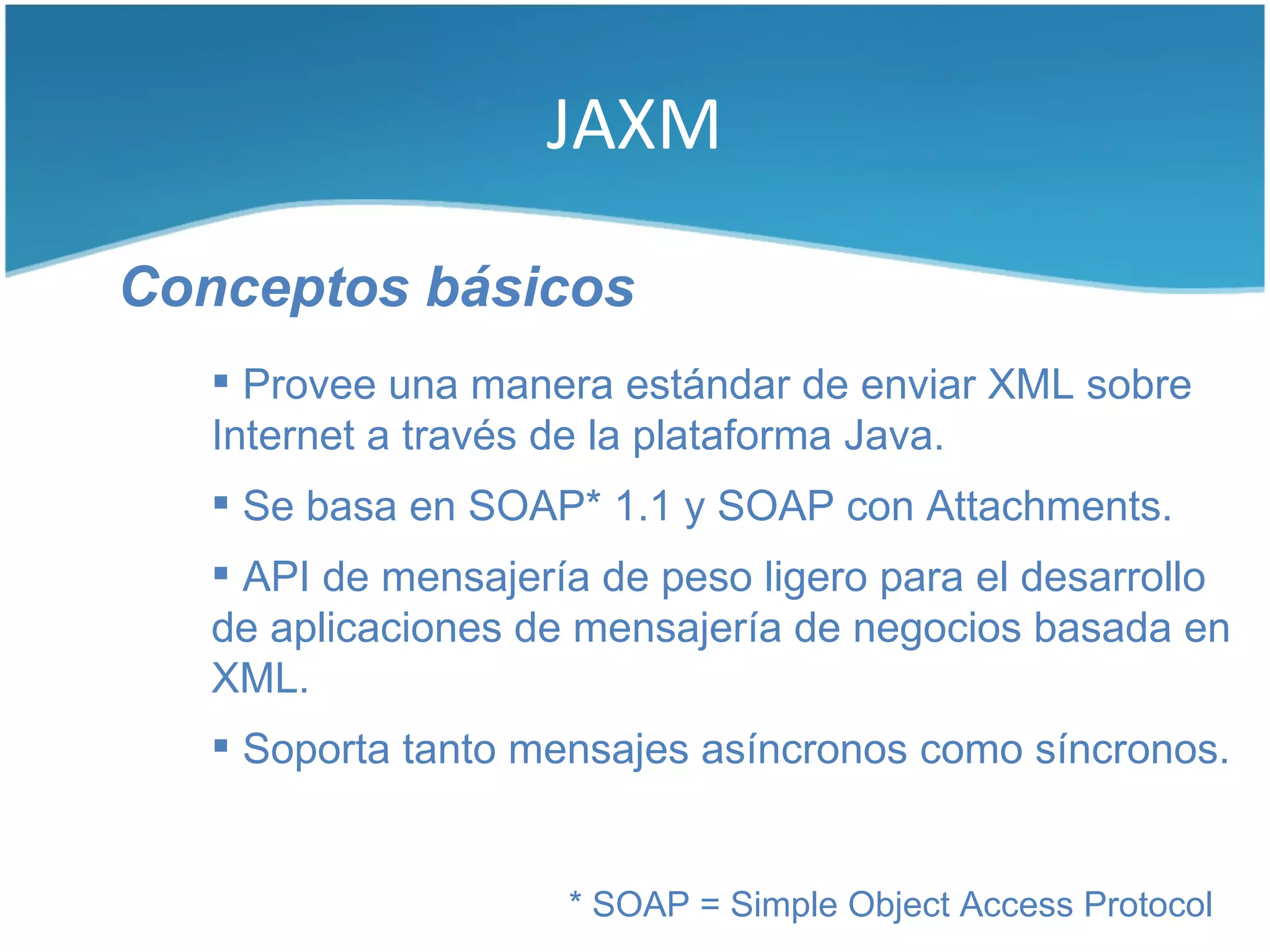

JAXM

Conceptos básicos
 Provee una manera estándar de enviar XML sobre
Internet a través de la plataforma Java.
 Se basa en SOAP* 1.1 y SOAP con Attachments.
 API de mensajería de peso ligero para el desarrollo
de aplicaciones de mensajería de negocios basada en
XML.
 Soporta tanto mensajes asíncronos como síncronos.

* SOAP = Simple Object Access Protocol

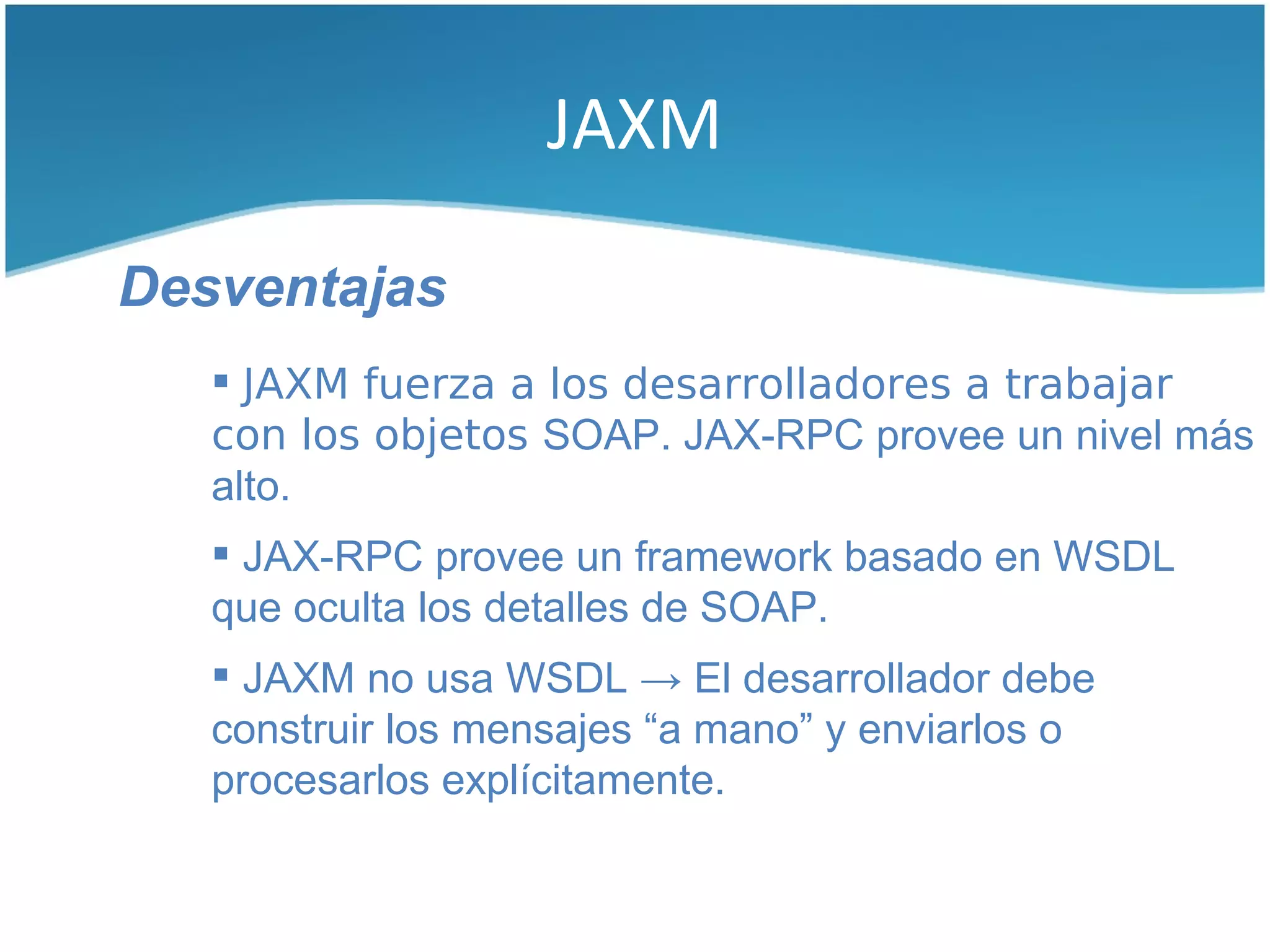

JAXM

Desventajas
 JAXM fuerza a los desarrolladores a trabajar
con los objetos SOAP. JAX-RPC provee un nivel más
alto.
 JAX-RPC provee un framework basado en WSDL
que oculta los detalles de SOAP.
 JAXM no usa WSDL → El desarrollador debe
construir los mensajes “a mano” y enviarlos o
procesarlos explícitamente.

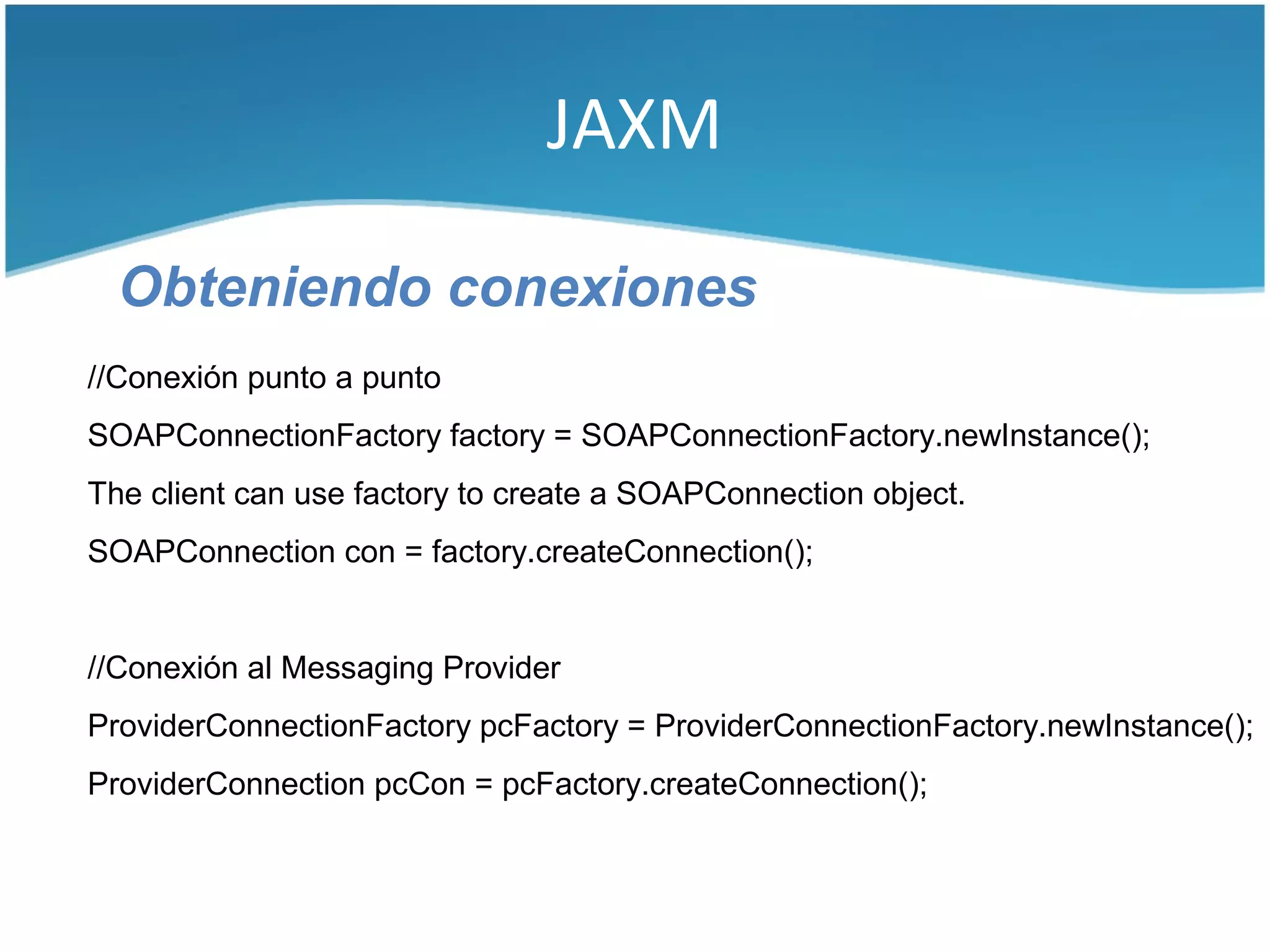

JAXM

Obteniendo conexiones
//Conexión punto a punto
SOAPConnectionFactory factory = SOAPConnectionFactory.newInstance();
The client can use factory to create a SOAPConnection object.
SOAPConnection con = factory.createConnection();

//Conexión al Messaging Provider
ProviderConnectionFactory pcFactory = ProviderConnectionFactory.newInstance();
ProviderConnection pcCon = pcFactory.createConnection();

JAXM

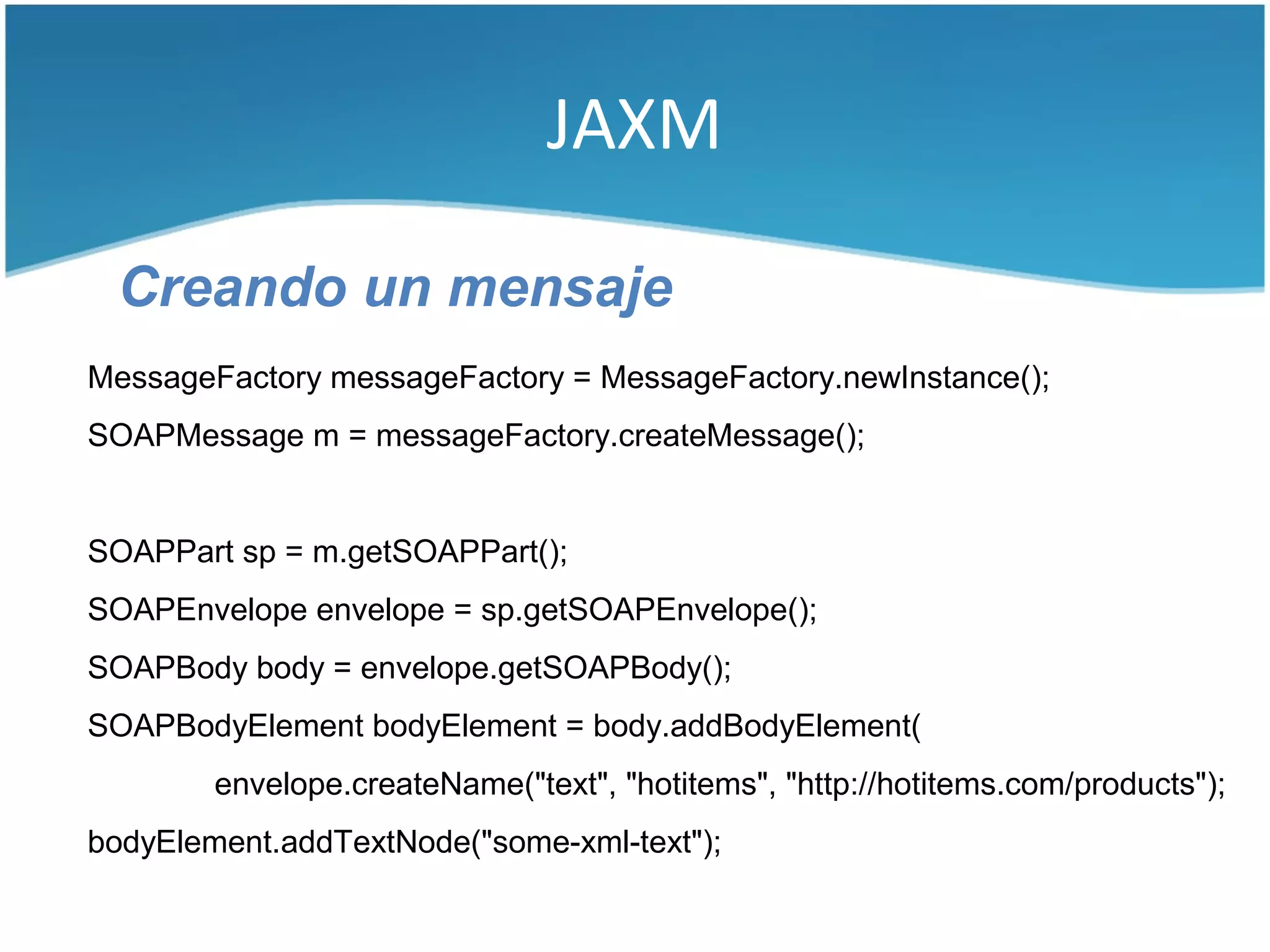

Creando un mensaje
MessageFactory messageFactory = MessageFactory.newInstance();
SOAPMessage m = messageFactory.createMessage();

SOAPPart sp = m.getSOAPPart();
SOAPEnvelope envelope = sp.getSOAPEnvelope();
SOAPBody body = envelope.getSOAPBody();
SOAPBodyElement bodyElement = body.addBodyElement(
envelope.createName("text", "hotitems", "http://hotitems.com/products");
bodyElement.addTextNode("some-xml-text");

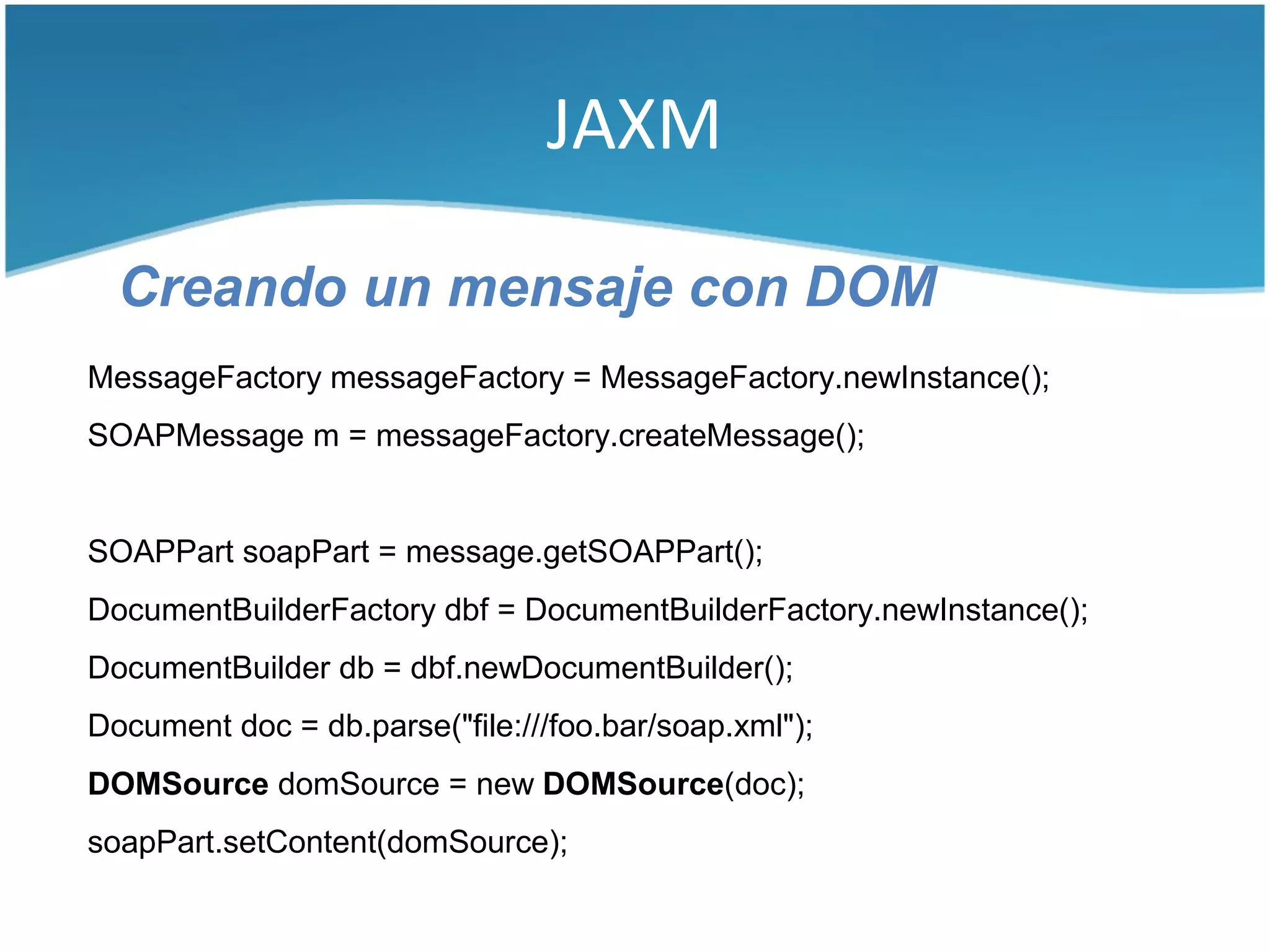

JAXM

Creando un mensaje con DOM
MessageFactory messageFactory = MessageFactory.newInstance();
SOAPMessage m = messageFactory.createMessage();

SOAPPart soapPart = message.getSOAPPart();
DocumentBuilderFactory dbf = DocumentBuilderFactory.newInstance();
DocumentBuilder db = dbf.newDocumentBuilder();
Document doc = db.parse("file:///foo.bar/soap.xml");
DOMSource domSource = new DOMSource(doc);
soapPart.setContent(domSource);

JAXM

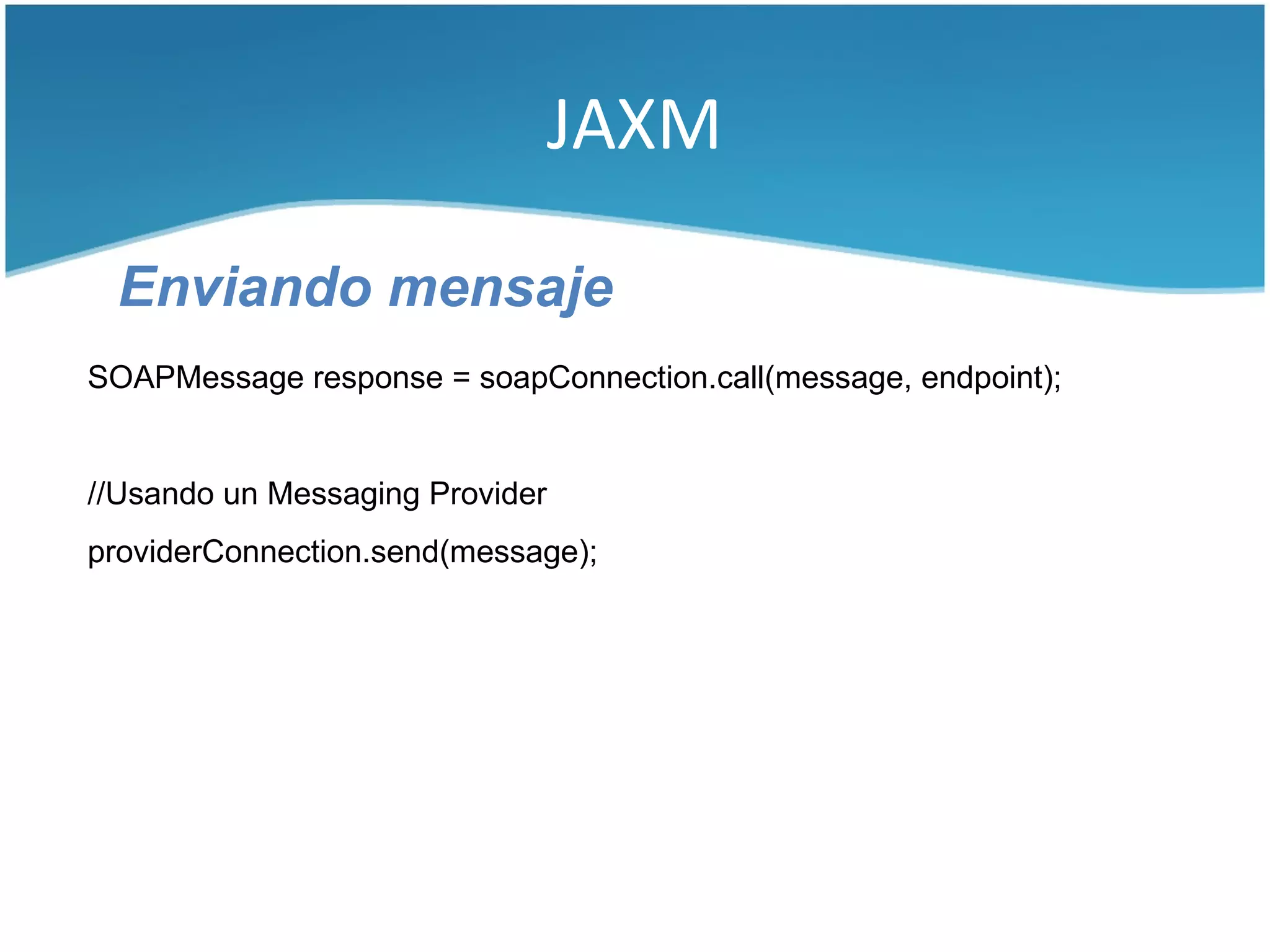

Enviando mensaje
SOAPMessage response = soapConnection.call(message, endpoint);

//Usando un Messaging Provider
providerConnection.send(message);

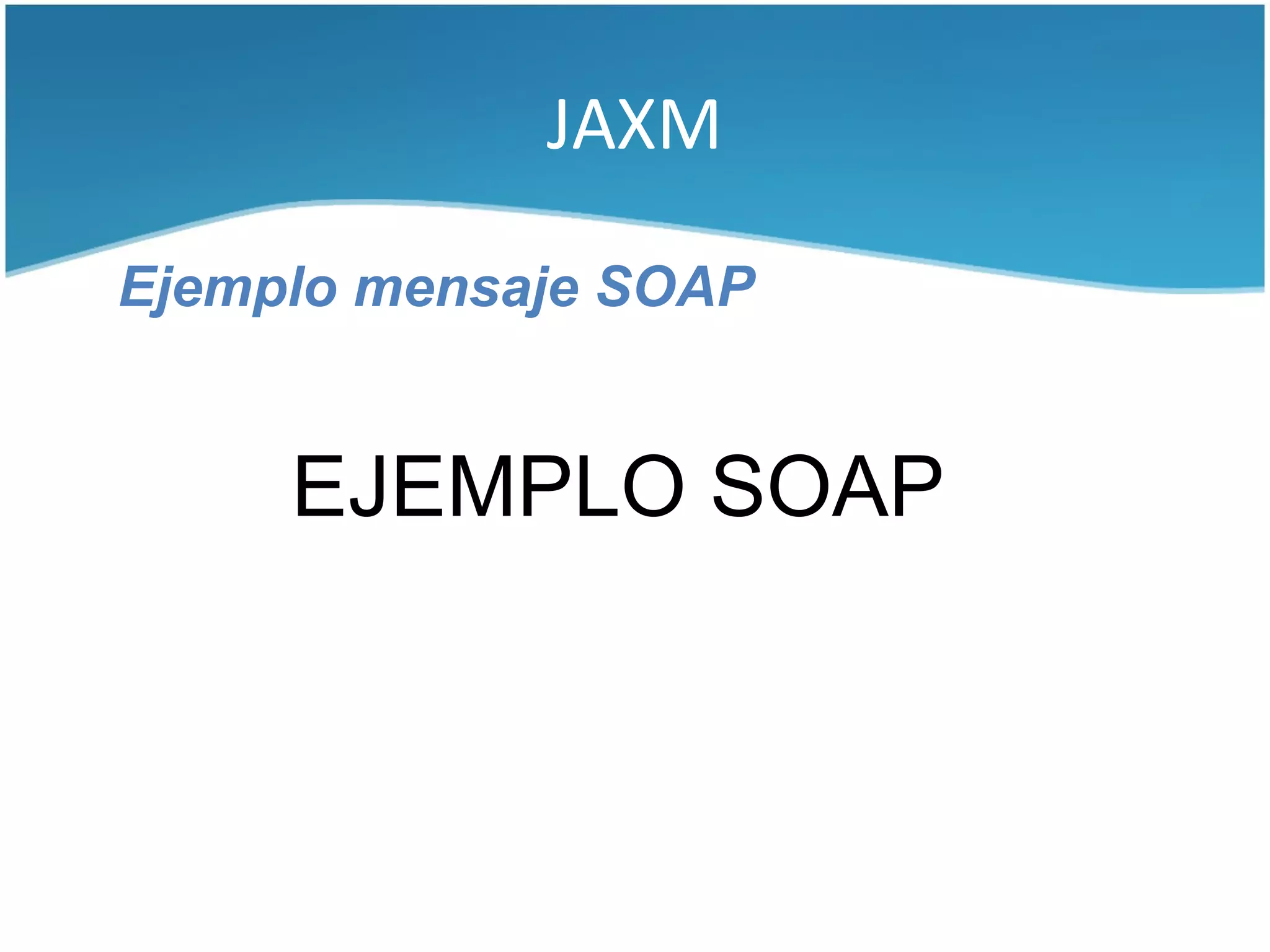

JAXM

Ejemplo mensaje SOAP

EJEMPLO SOAP

JAXM

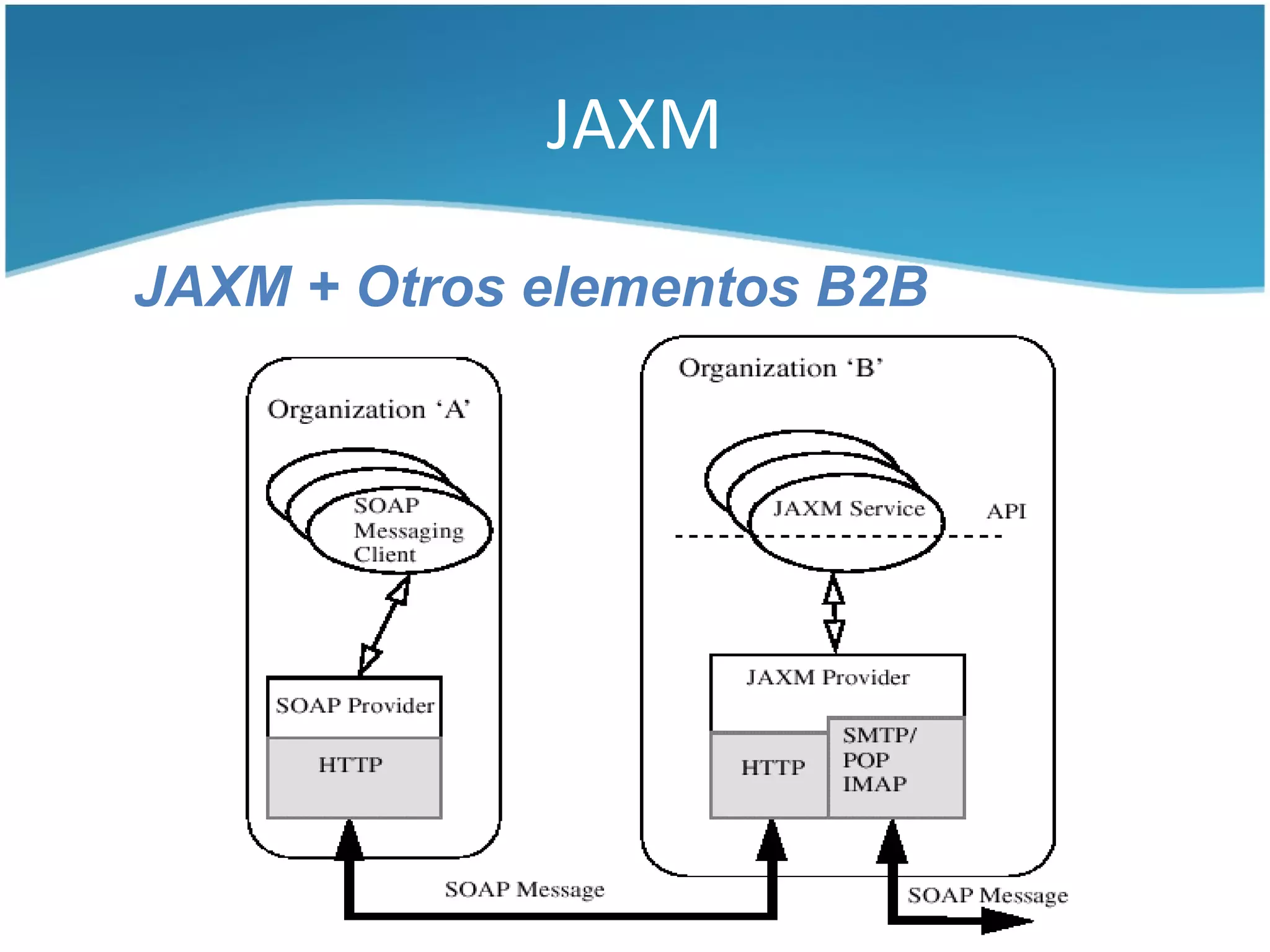

JAXM + Otros elementos B2B

JAX-RPC

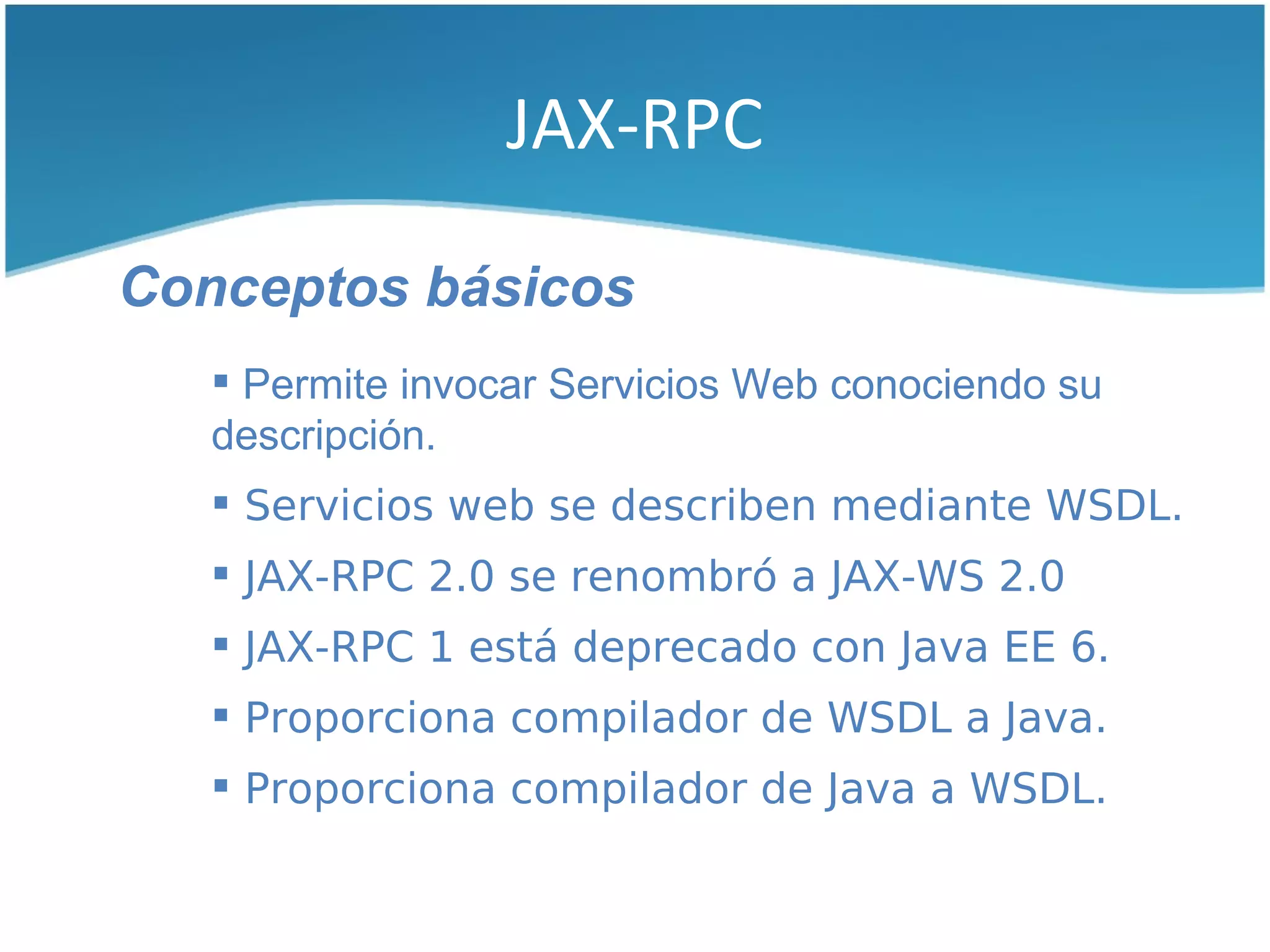

Conceptos básicos
 Permite invocar Servicios Web conociendo su
descripción.
 Servicios web se describen mediante WSDL.
 JAX-RPC 2.0 se renombró a JAX-WS 2.0
 JAX-RPC 1 está deprecado con Java EE 6.

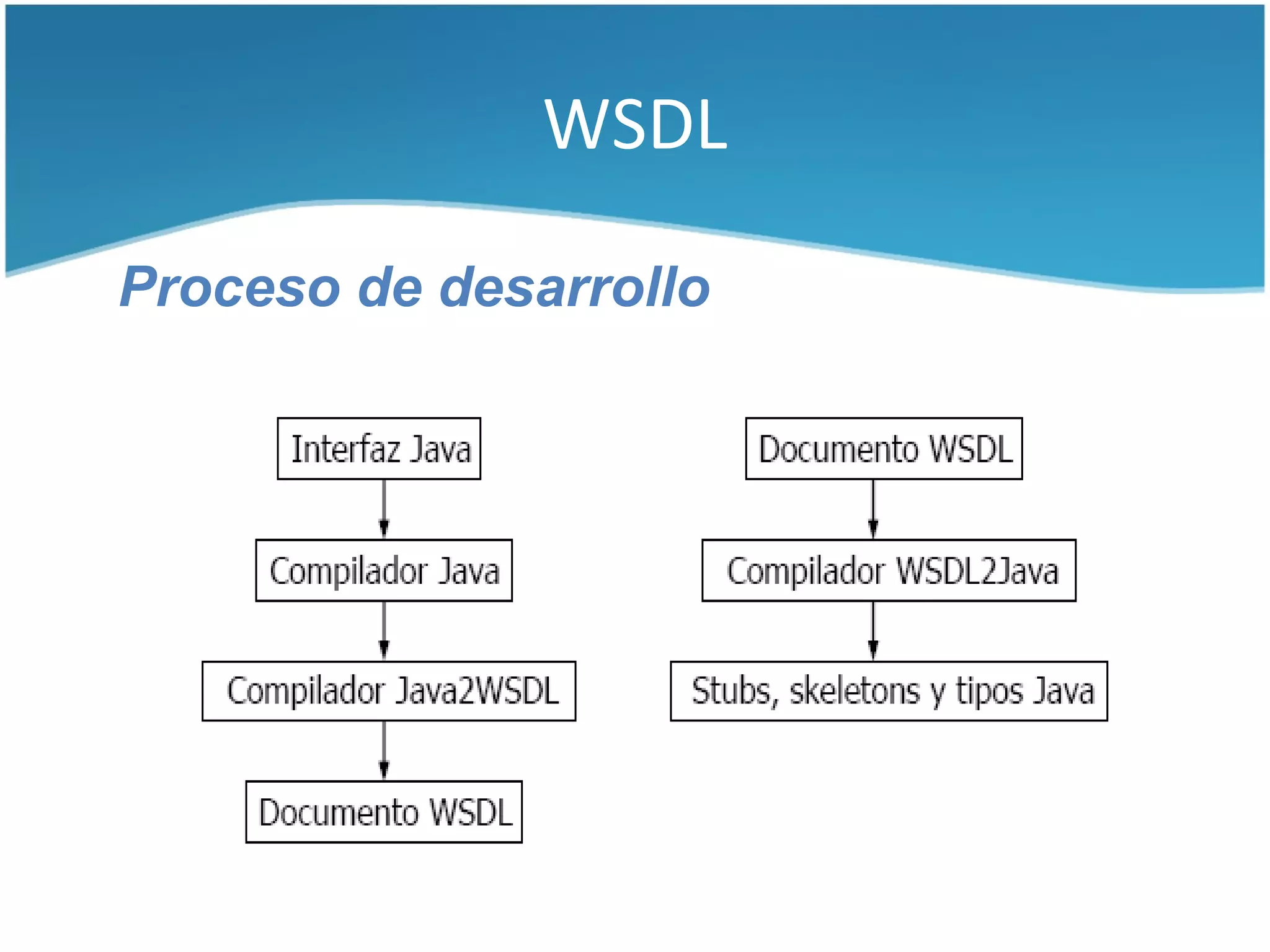

 Proporciona compilador de WSDL a Java.
 Proporciona compilador de Java a WSDL.

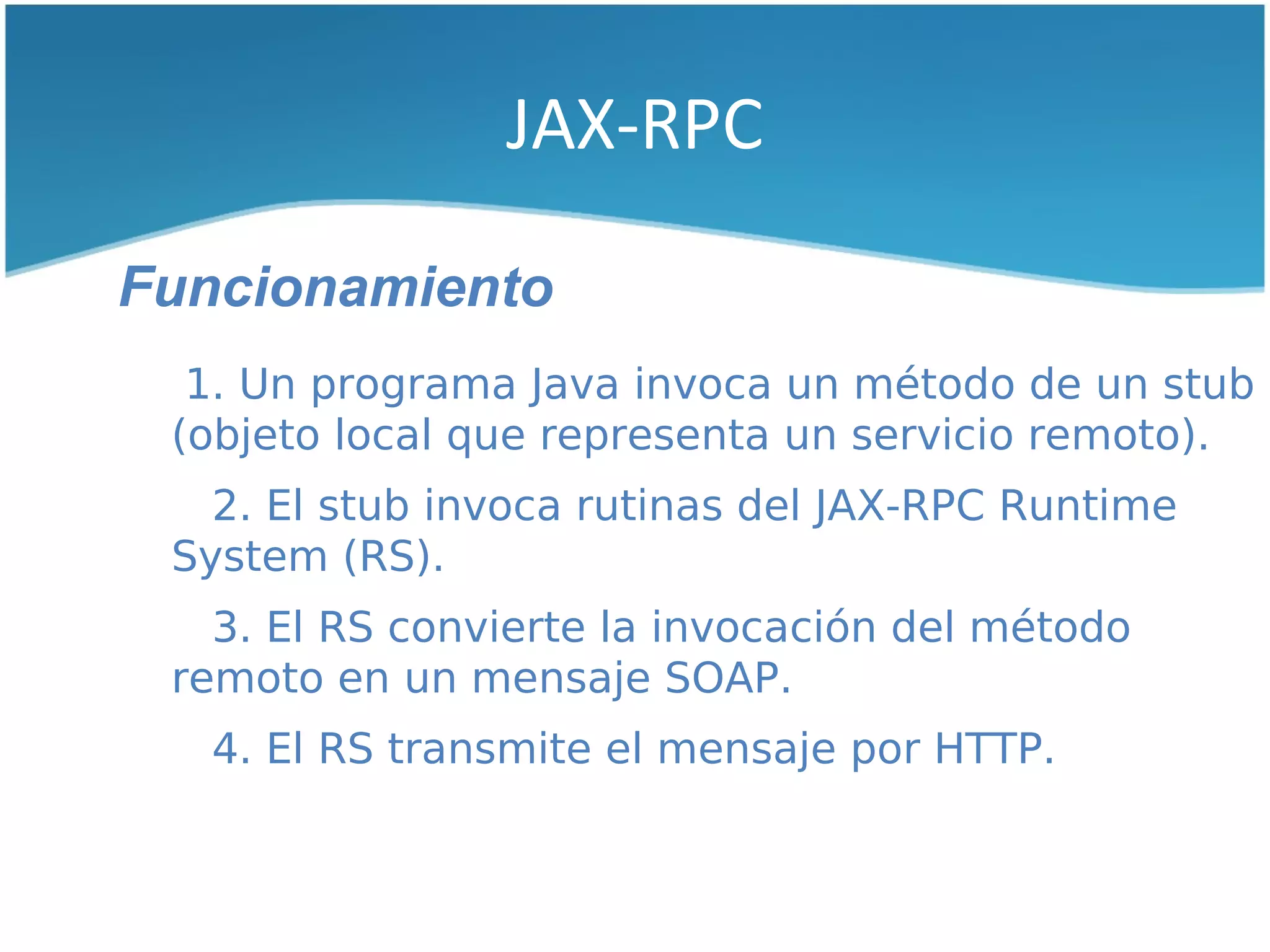

JAX-RPC

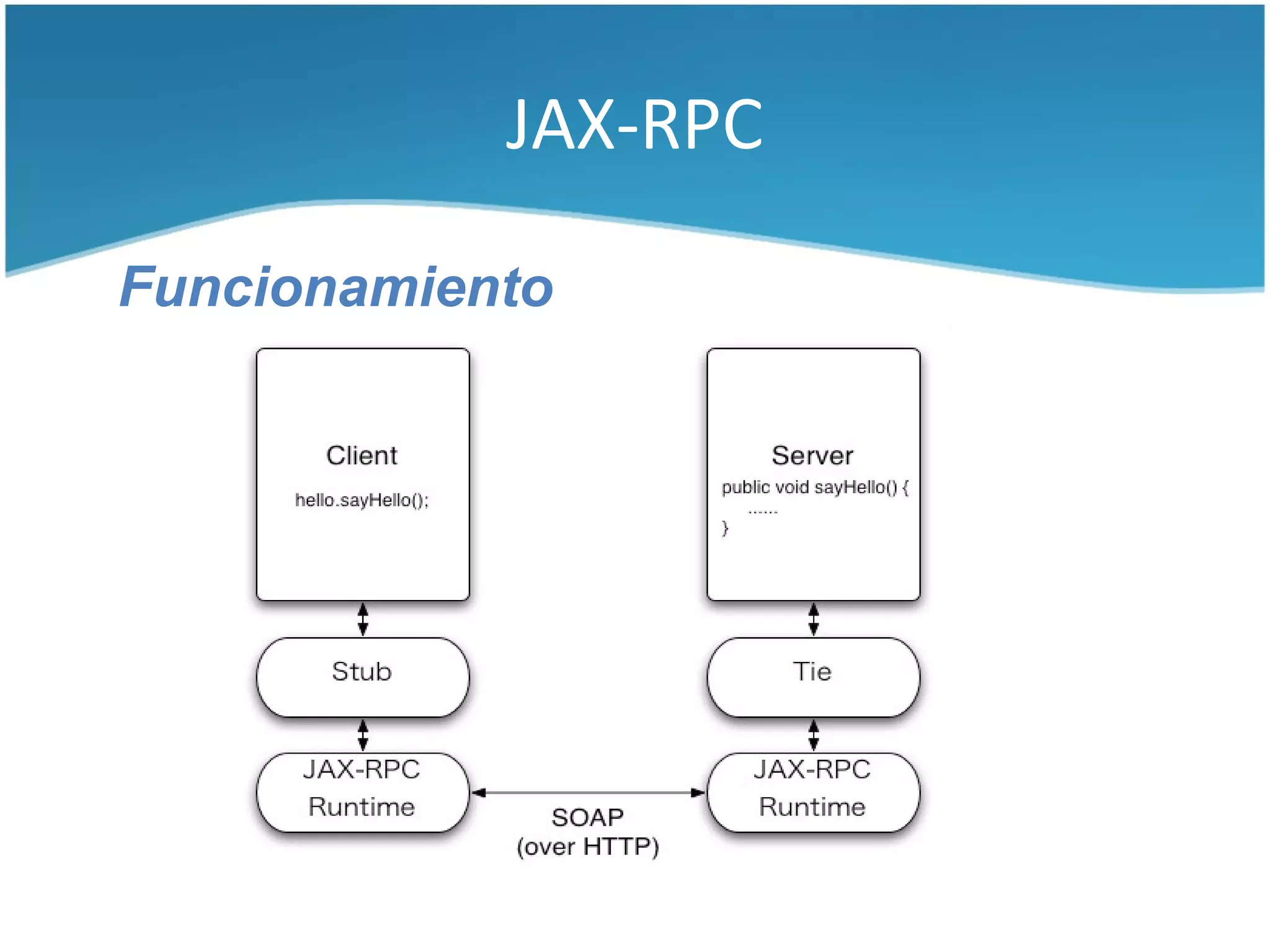

Funcionamiento
1. Un programa Java invoca un método de un stub
(objeto local que representa un servicio remoto).
2. El stub invoca rutinas del JAX-RPC Runtime
System (RS).
3. El RS convierte la invocación del método
remoto en un mensaje SOAP.
4. El RS transmite el mensaje por HTTP.

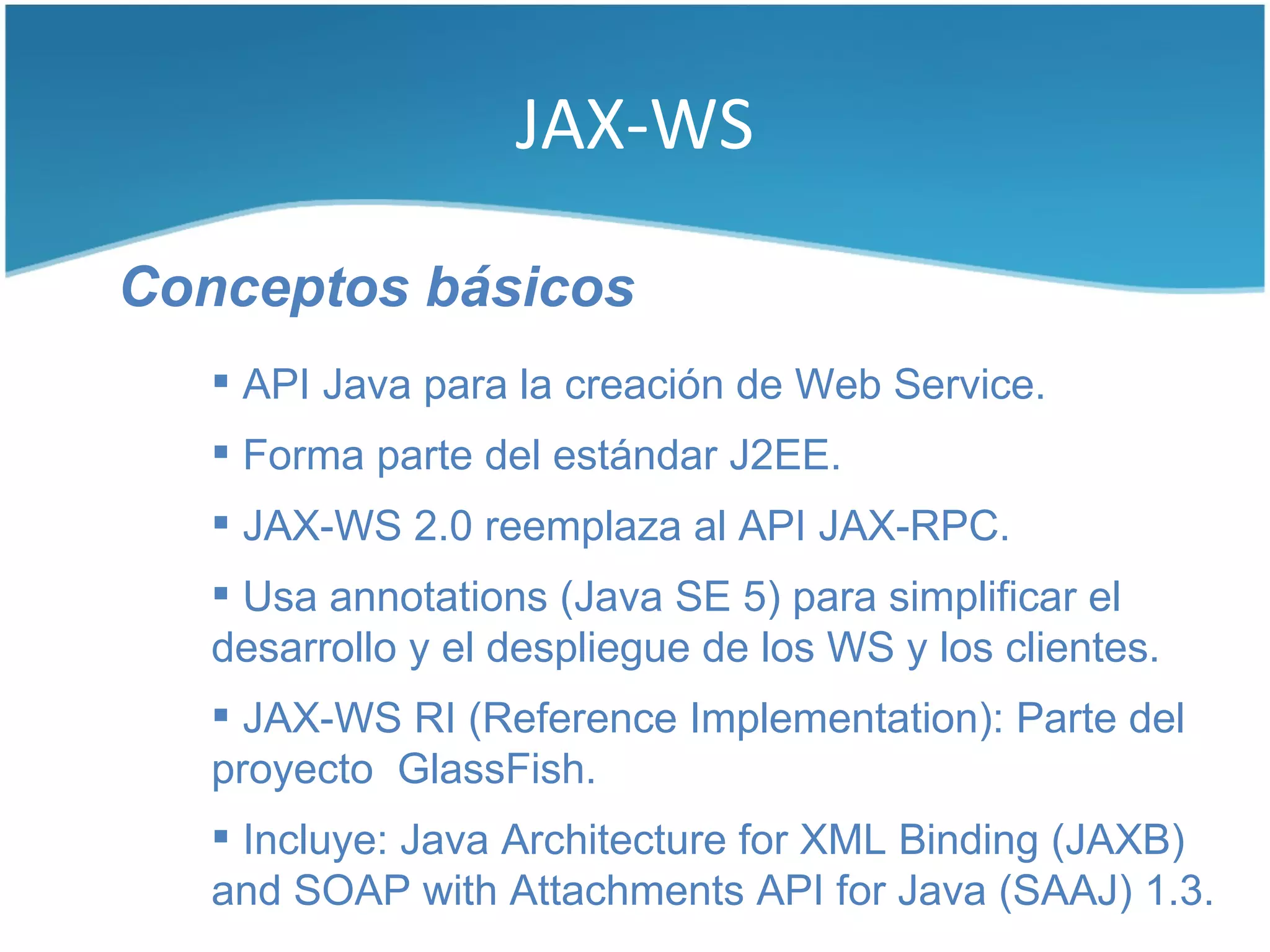

JAX-WS

Conceptos básicos
 API Java para la creación de Web Service.
 Forma parte del estándar J2EE.
 JAX-WS 2.0 reemplaza al API JAX-RPC.
 Usa annotations (Java SE 5) para simplificar el
desarrollo y el despliegue de los WS y los clientes.
 JAX-WS RI (Reference Implementation): Parte del
proyecto GlassFish.
 Incluye: Java Architecture for XML Binding (JAXB)
and SOAP with Attachments API for Java (SAAJ) 1.3.

JAX-WS

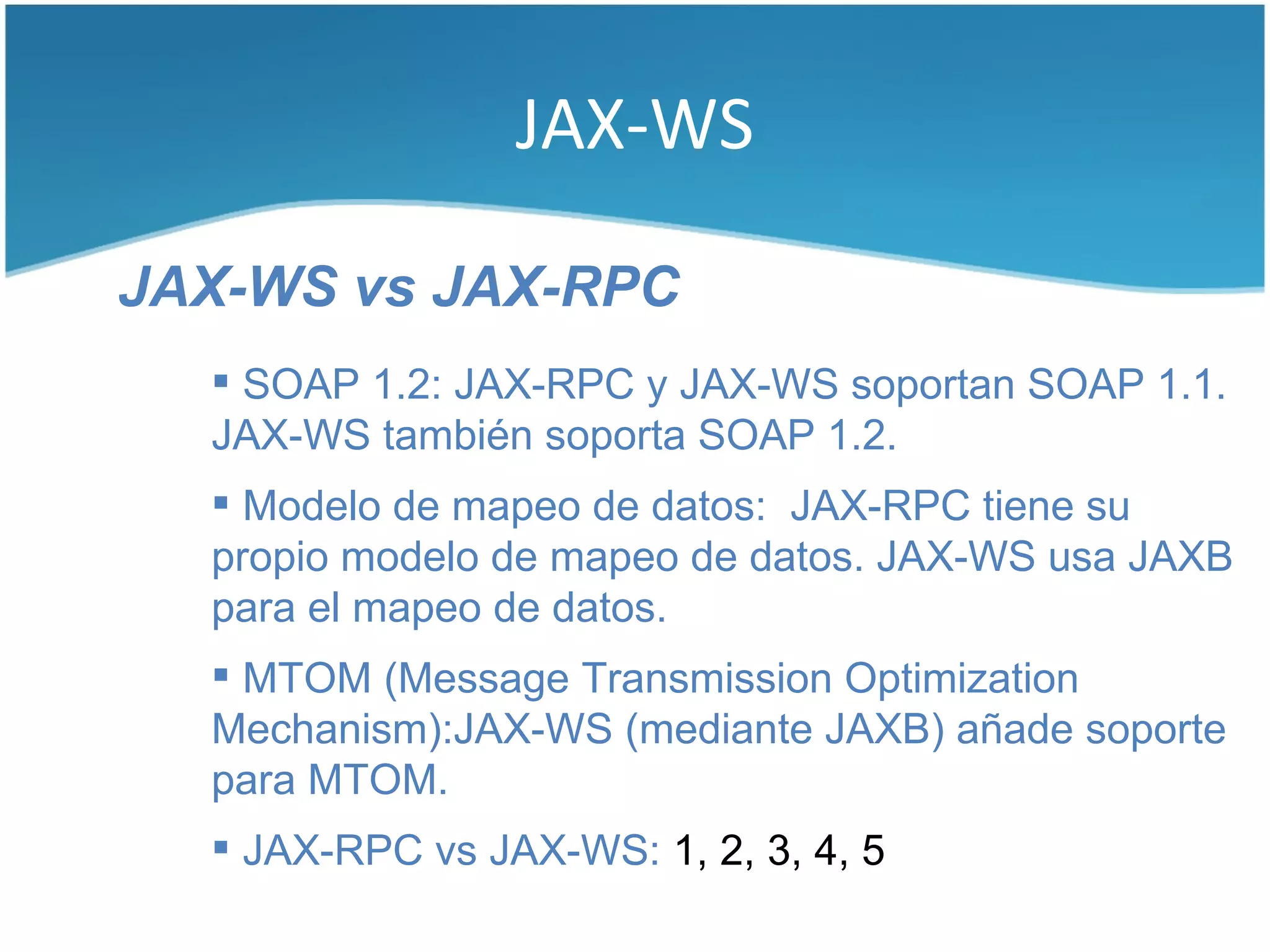

JAX-WS vs JAX-RPC
 SOAP 1.2: JAX-RPC y JAX-WS soportan SOAP 1.1.
JAX-WS también soporta SOAP 1.2.
 Modelo de mapeo de datos: JAX-RPC tiene su
propio modelo de mapeo de datos. JAX-WS usa JAXB
para el mapeo de datos.
 MTOM (Message Transmission Optimization
Mechanism):JAX-WS (mediante JAXB) añade soporte
para MTOM.
 JAX-RPC vs JAX-WS: 1, 2, 3, 4, 5

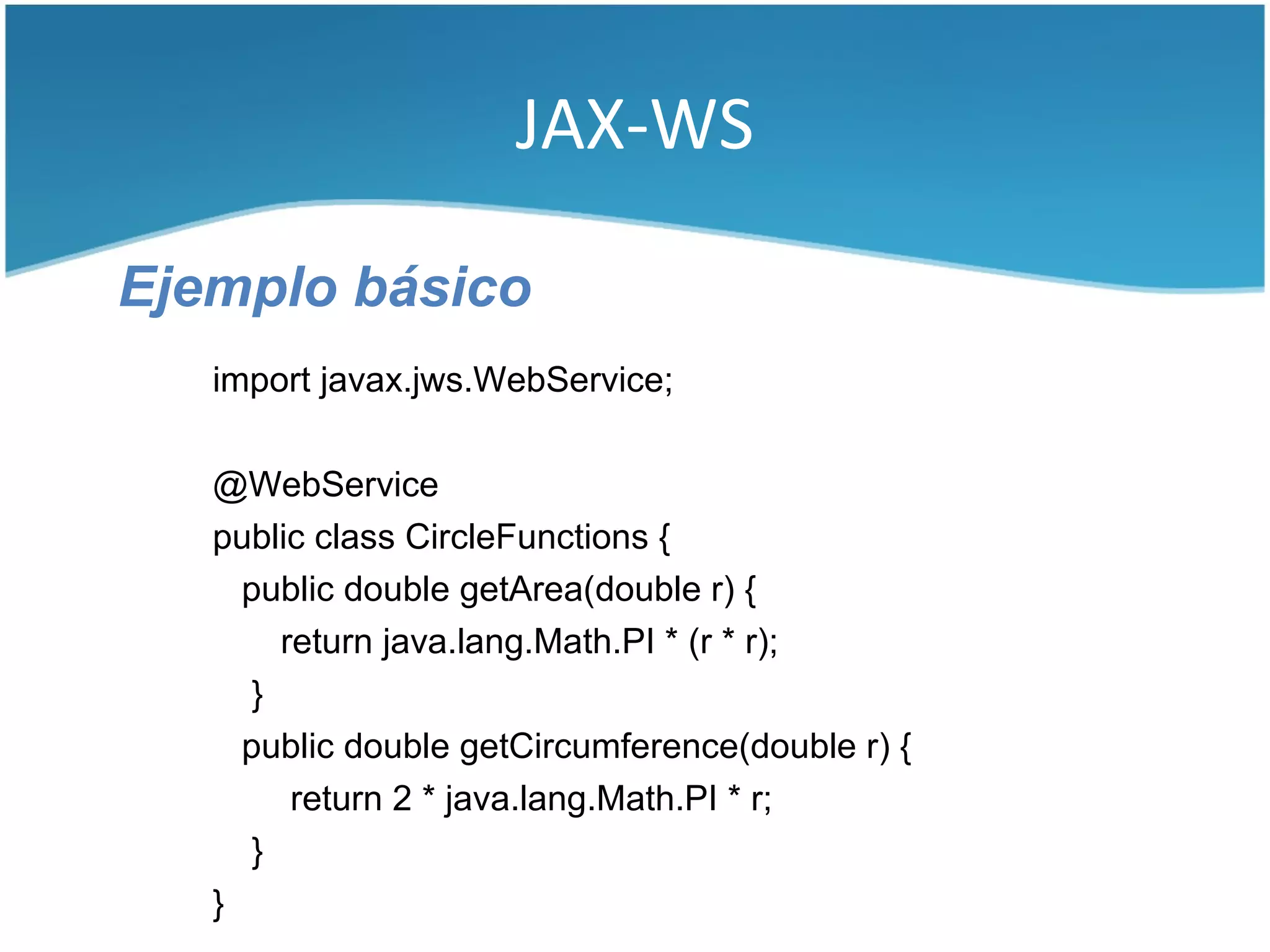

JAX-WS

Ejemplo básico
import javax.jws.WebService;

@WebService
public class CircleFunctions {
public double getArea(double r) {
return java.lang.Math.PI * (r * r);
}
public double getCircumference(double r) {
return 2 * java.lang.Math.PI * r;
}
}

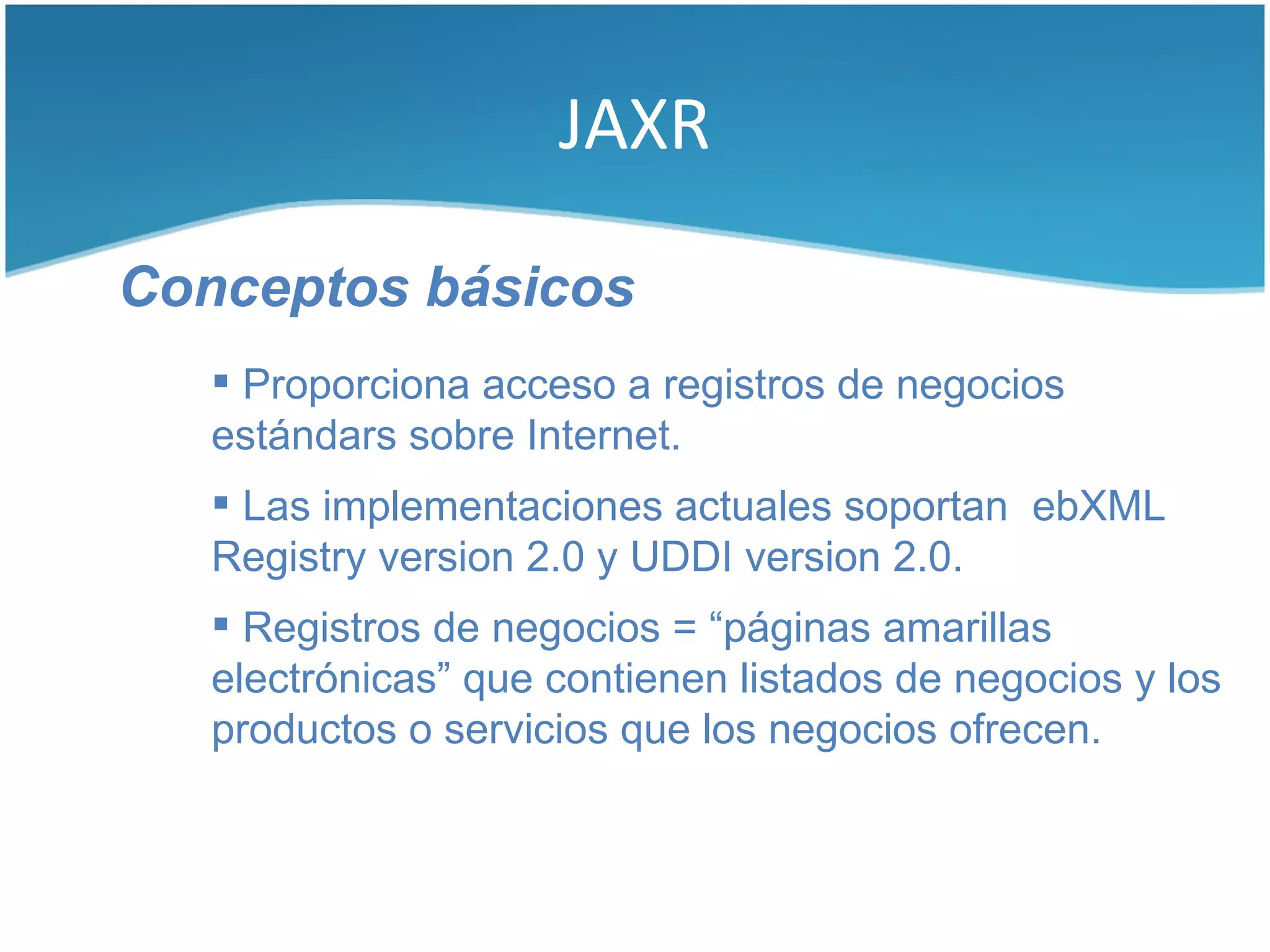

JAXR

Conceptos básicos
 Proporciona acceso a registros de negocios
estándars sobre Internet.
 Las implementaciones actuales soportan ebXML
Registry version 2.0 y UDDI version 2.0.
 Registros de negocios = “páginas amarillas
electrónicas” que contienen listados de negocios y los
productos o servicios que los negocios ofrecen.

JAXR

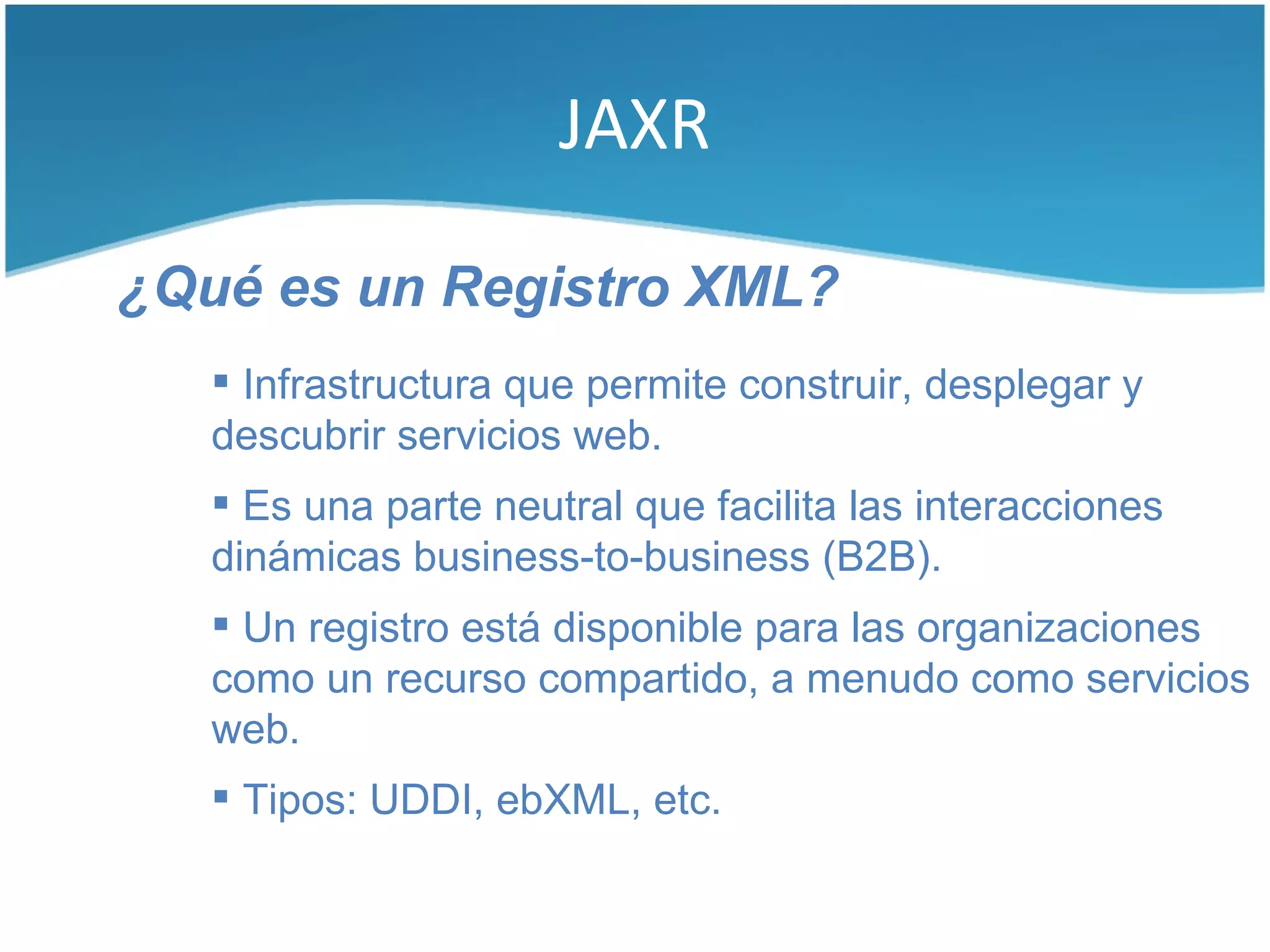

¿Qué es un Registro XML?
 Infrastructura que permite construir, desplegar y
descubrir servicios web.
 Es una parte neutral que facilita las interacciones
dinámicas business-to-business (B2B).
 Un registro está disponible para las organizaciones
como un recurso compartido, a menudo como servicios
web.
 Tipos: UDDI, ebXML, etc.

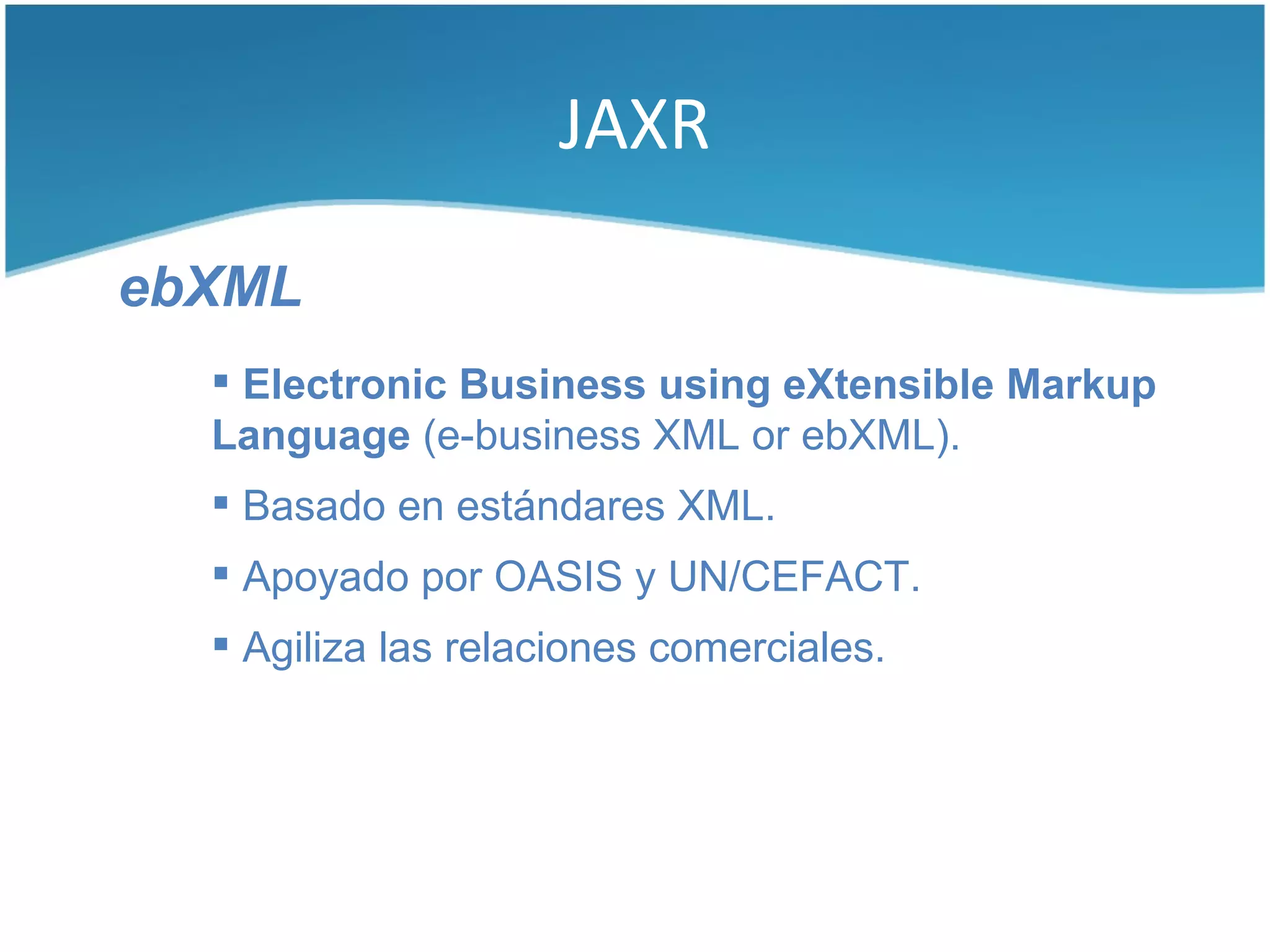

JAXR

ebXML
 Electronic Business using eXtensible Markup
Language (e-business XML or ebXML).
 Basado en estándares XML.
 Apoyado por OASIS y UN/CEFACT.
 Agiliza las relaciones comerciales.

JAXR

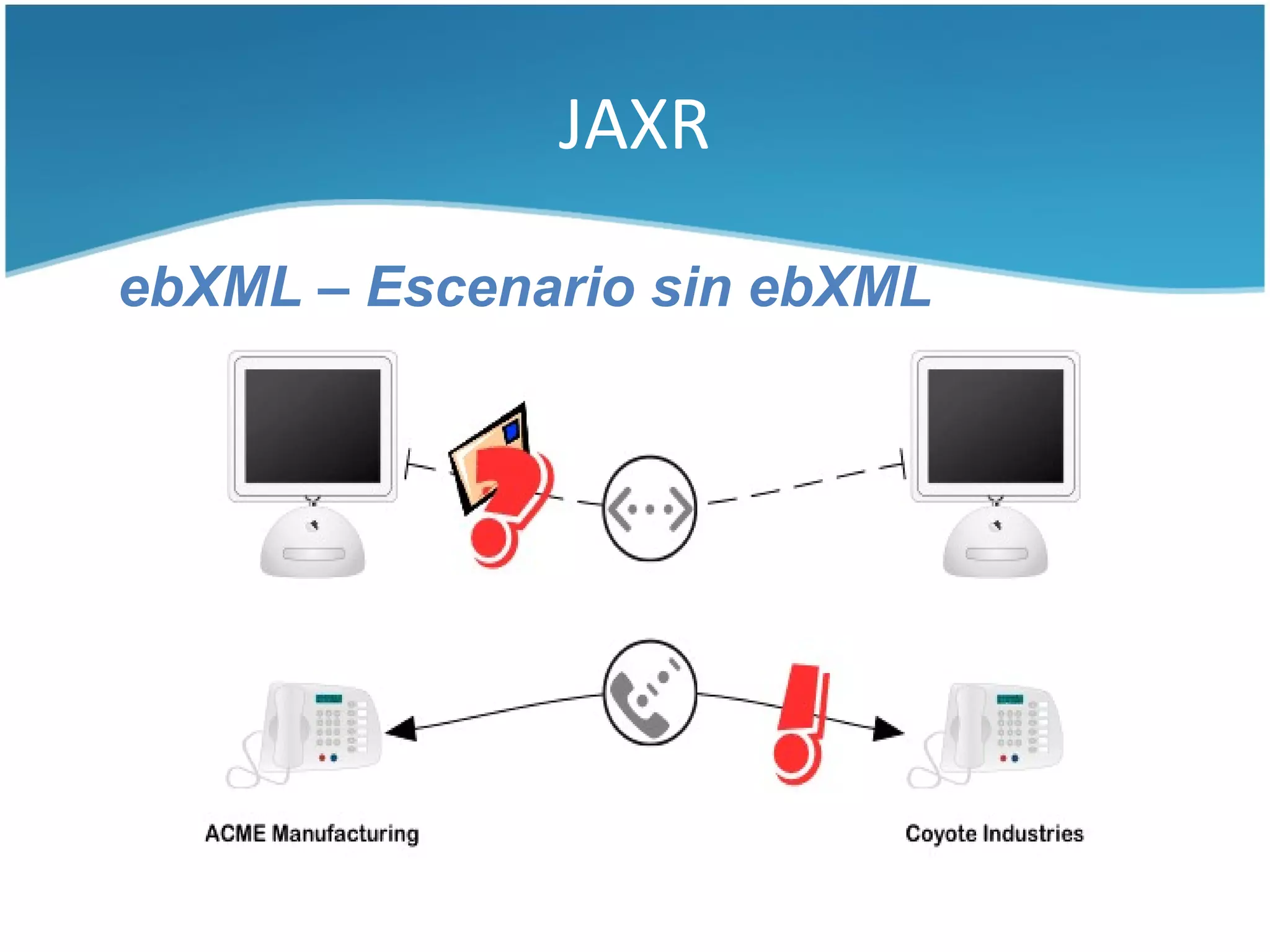

ebXML – Escenario sin ebXML

JAXR

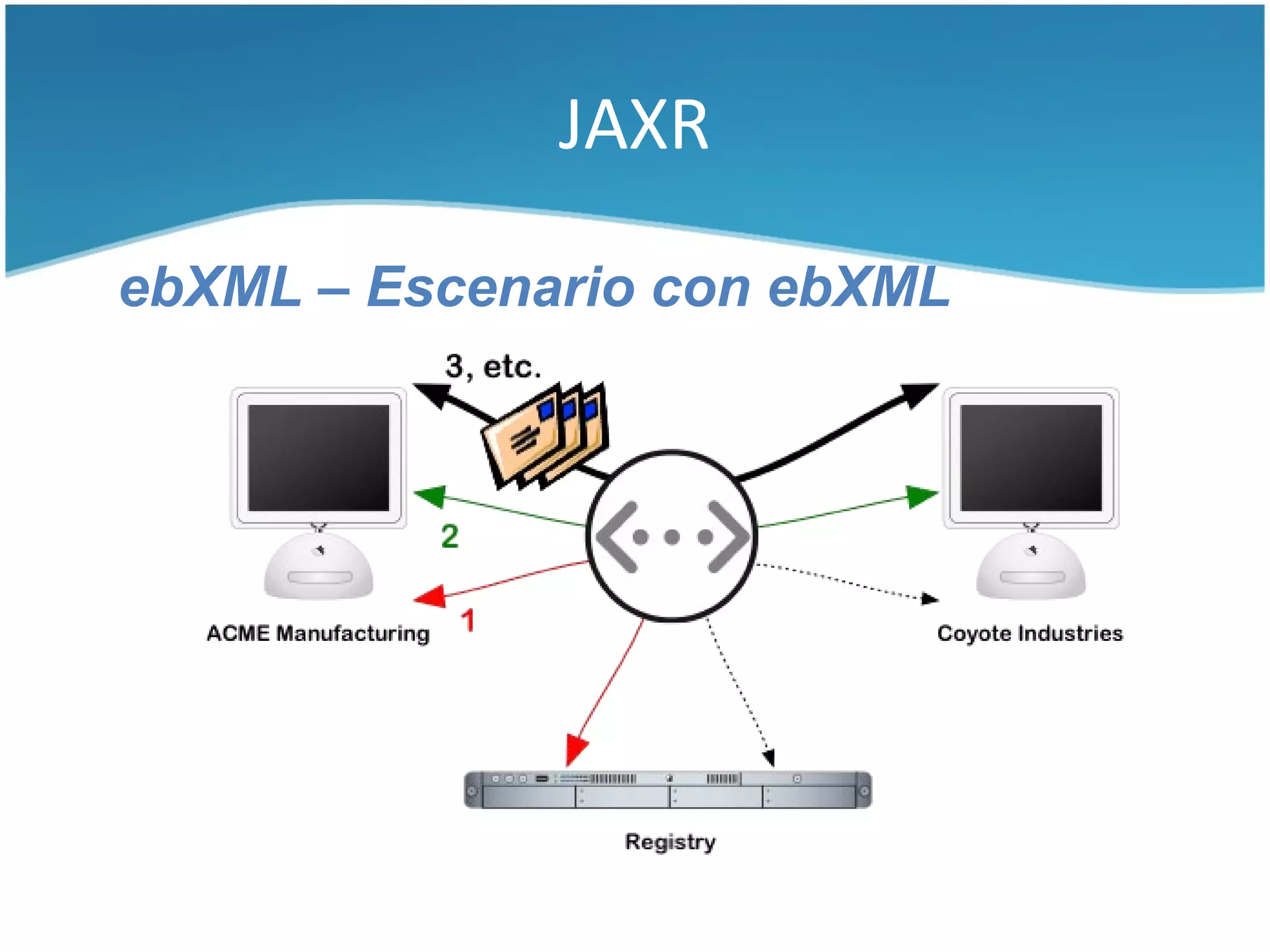

ebXML – Escenario con ebXML

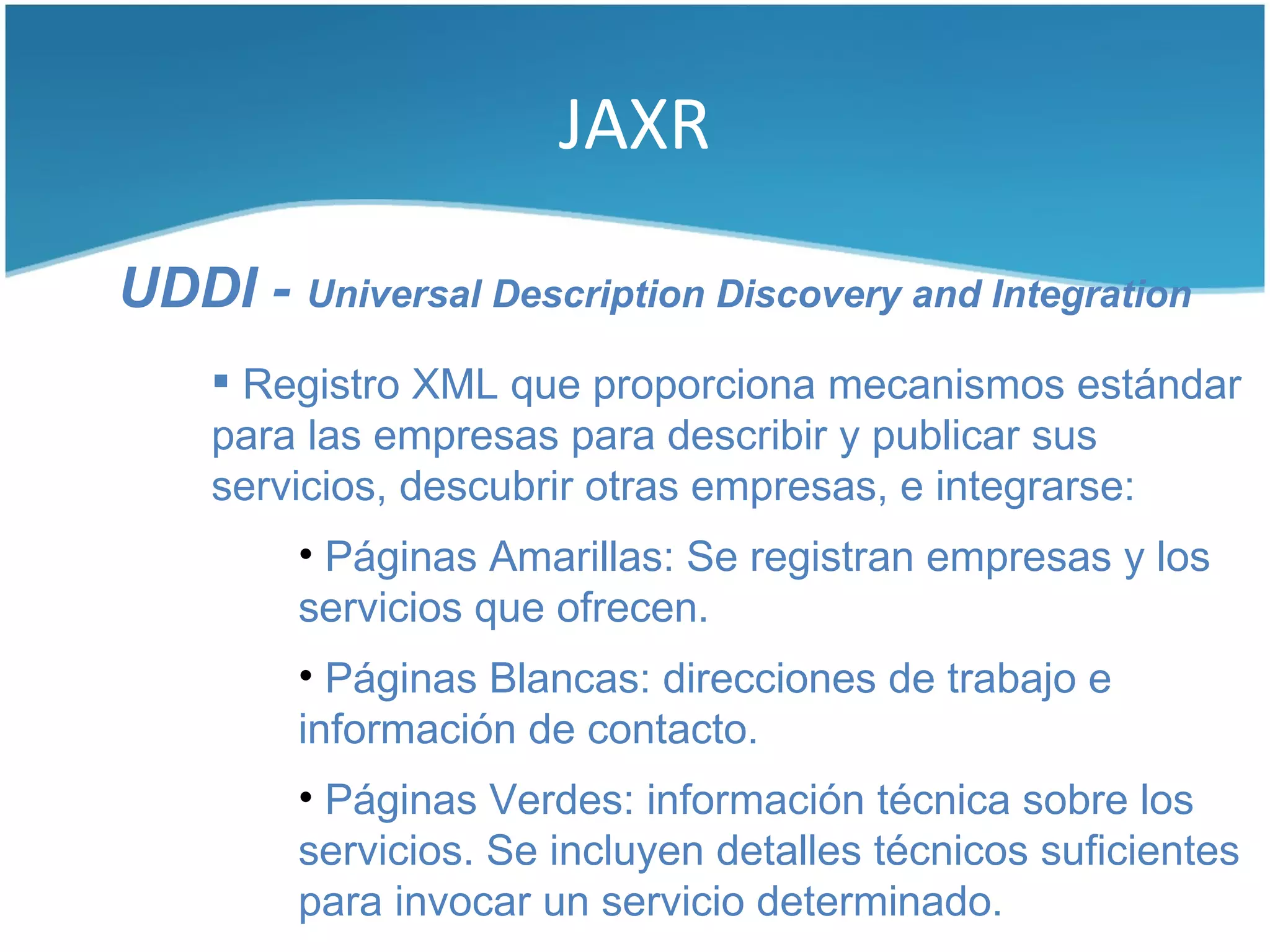

JAXR

UDDI - Universal Description Discovery and Integration
 Registro XML que proporciona mecanismos estándar
para las empresas para describir y publicar sus
servicios, descubrir otras empresas, e integrarse:
• Páginas Amarillas: Se registran empresas y los
servicios que ofrecen.
• Páginas Blancas: direcciones de trabajo e
información de contacto.
• Páginas Verdes: información técnica sobre los
servicios. Se incluyen detalles técnicos suficientes
para invocar un servicio determinado.

JAXR

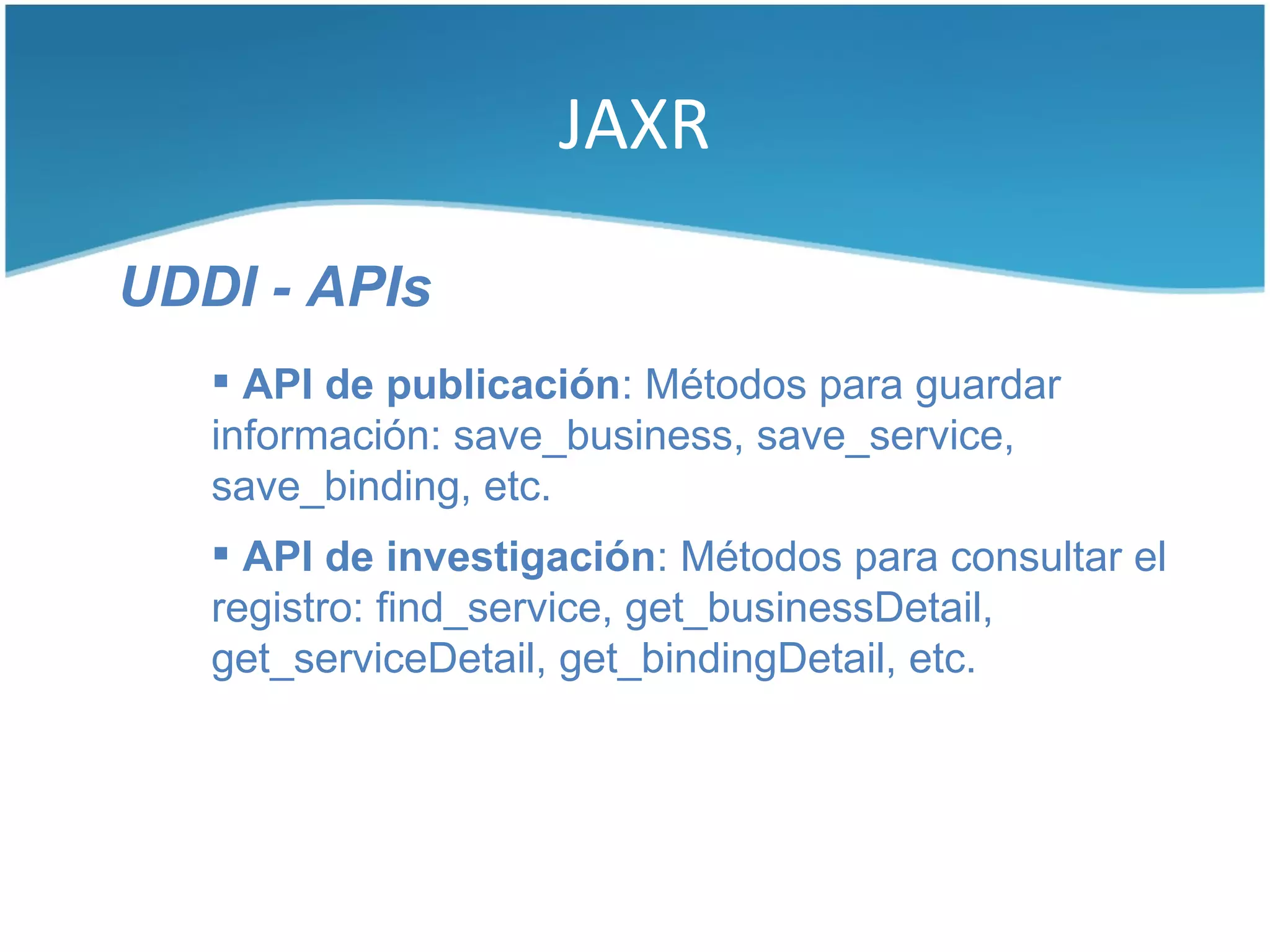

UDDI - APIs
 API de publicación: Métodos para guardar
información: save_business, save_service,
save_binding, etc.
 API de investigación: Métodos para consultar el
registro: find_service, get_businessDetail,
get_serviceDetail, get_bindingDetail, etc.

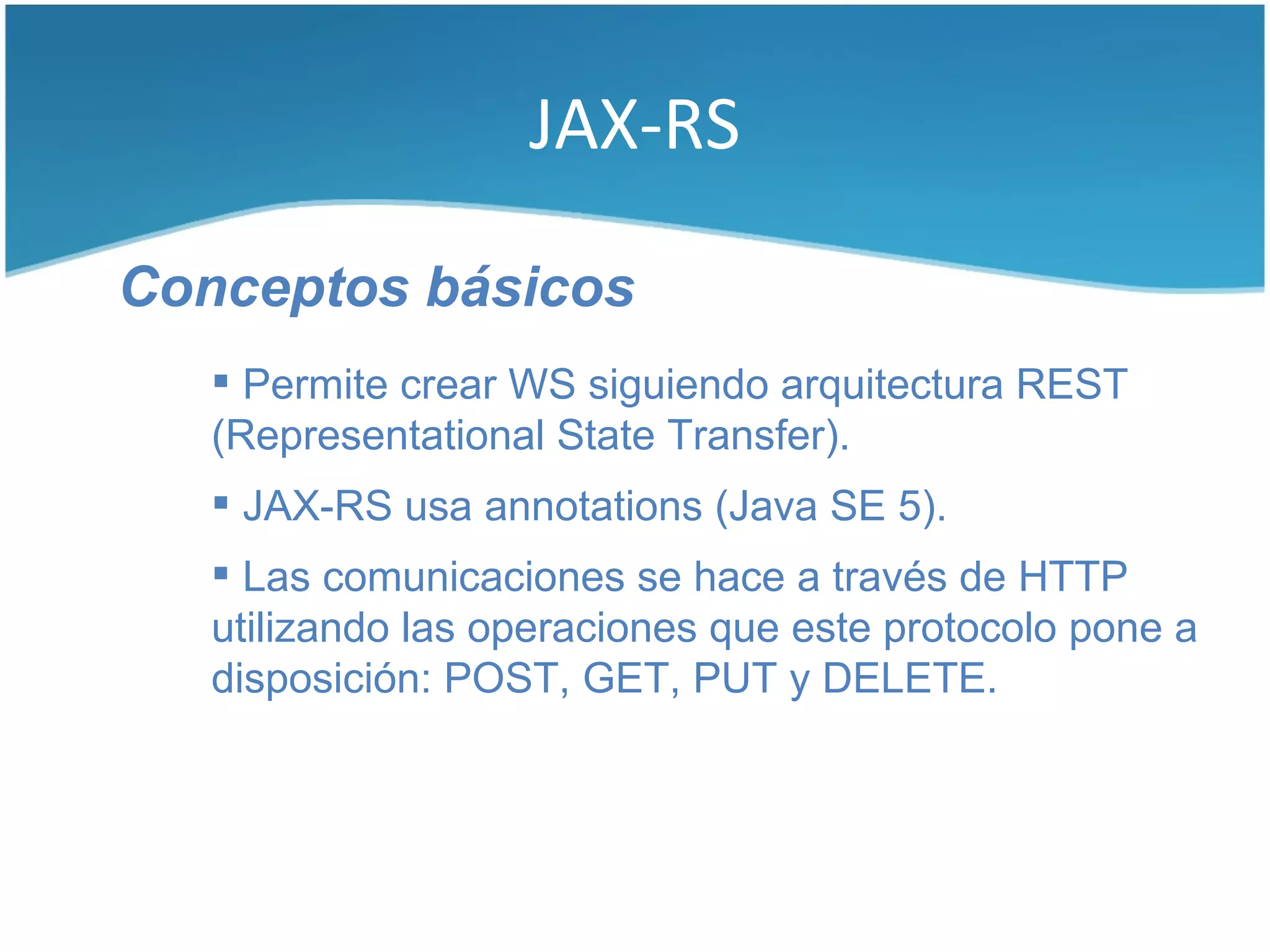

JAX-RS

Conceptos básicos

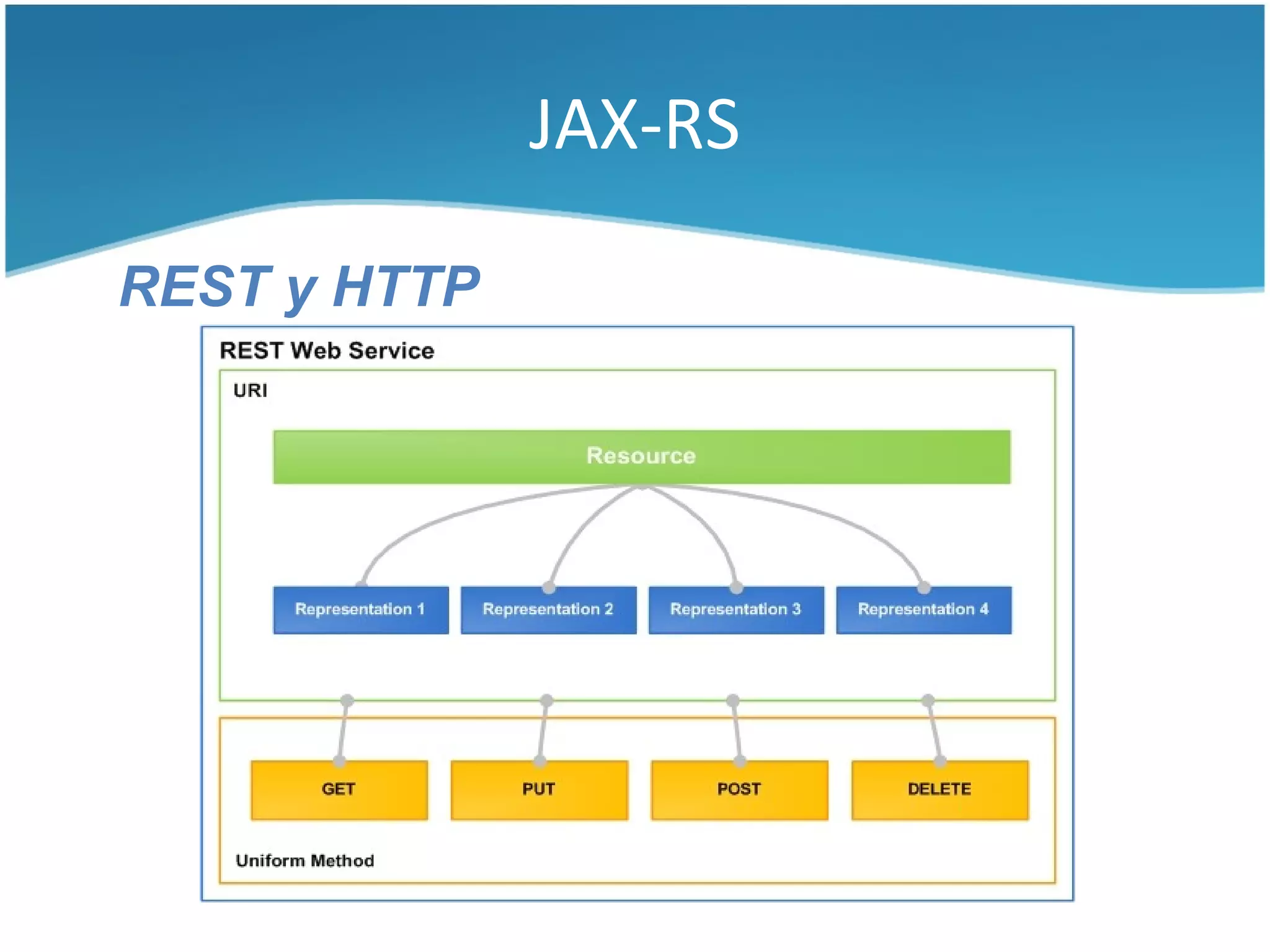

 Permite crear WS siguiendo arquitectura REST
(Representational State Transfer).
 JAX-RS usa annotations (Java SE 5).

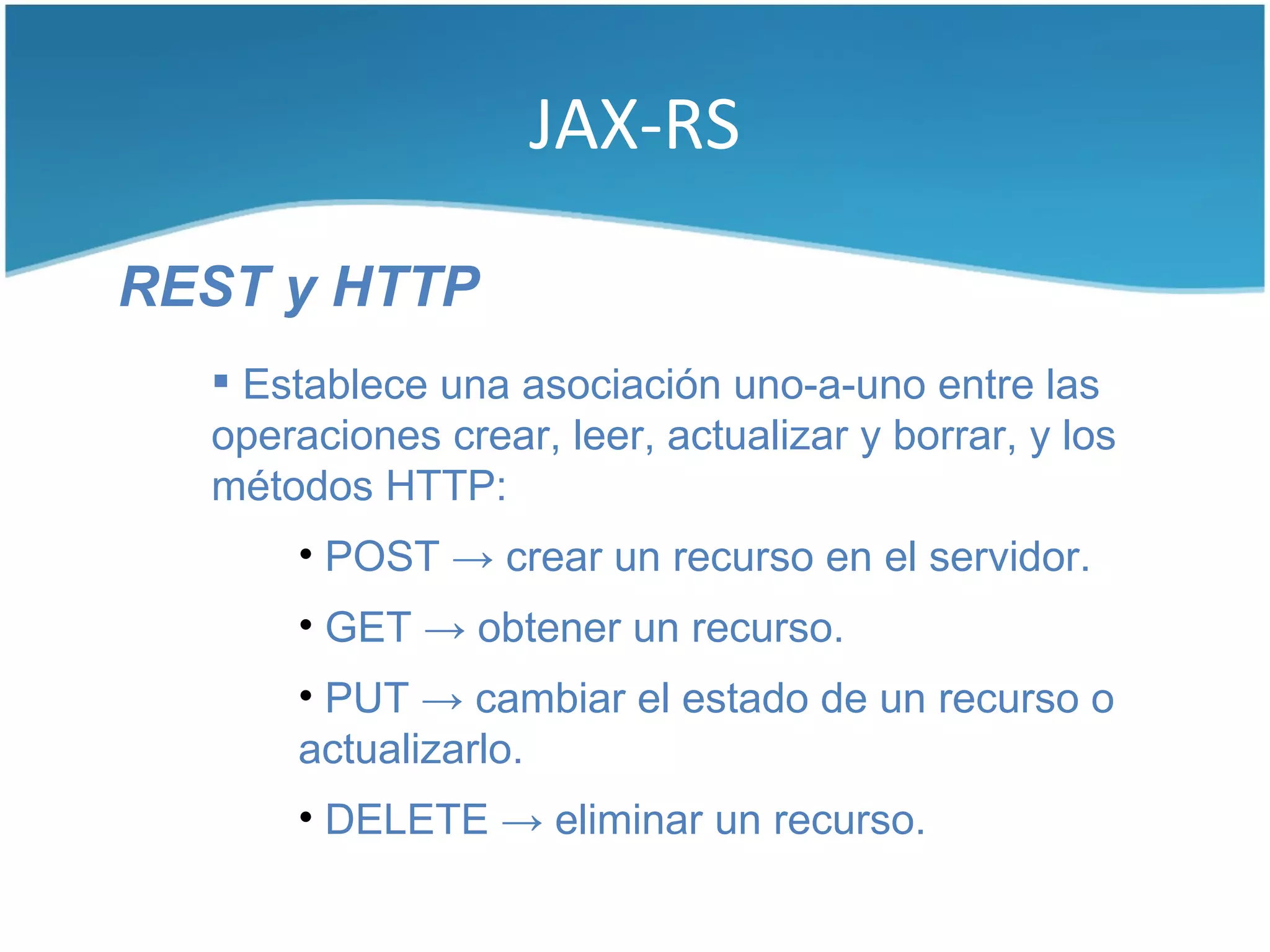

 Las comunicaciones se hace a través de HTTP
utilizando las operaciones que este protocolo pone a
disposición: POST, GET, PUT y DELETE.

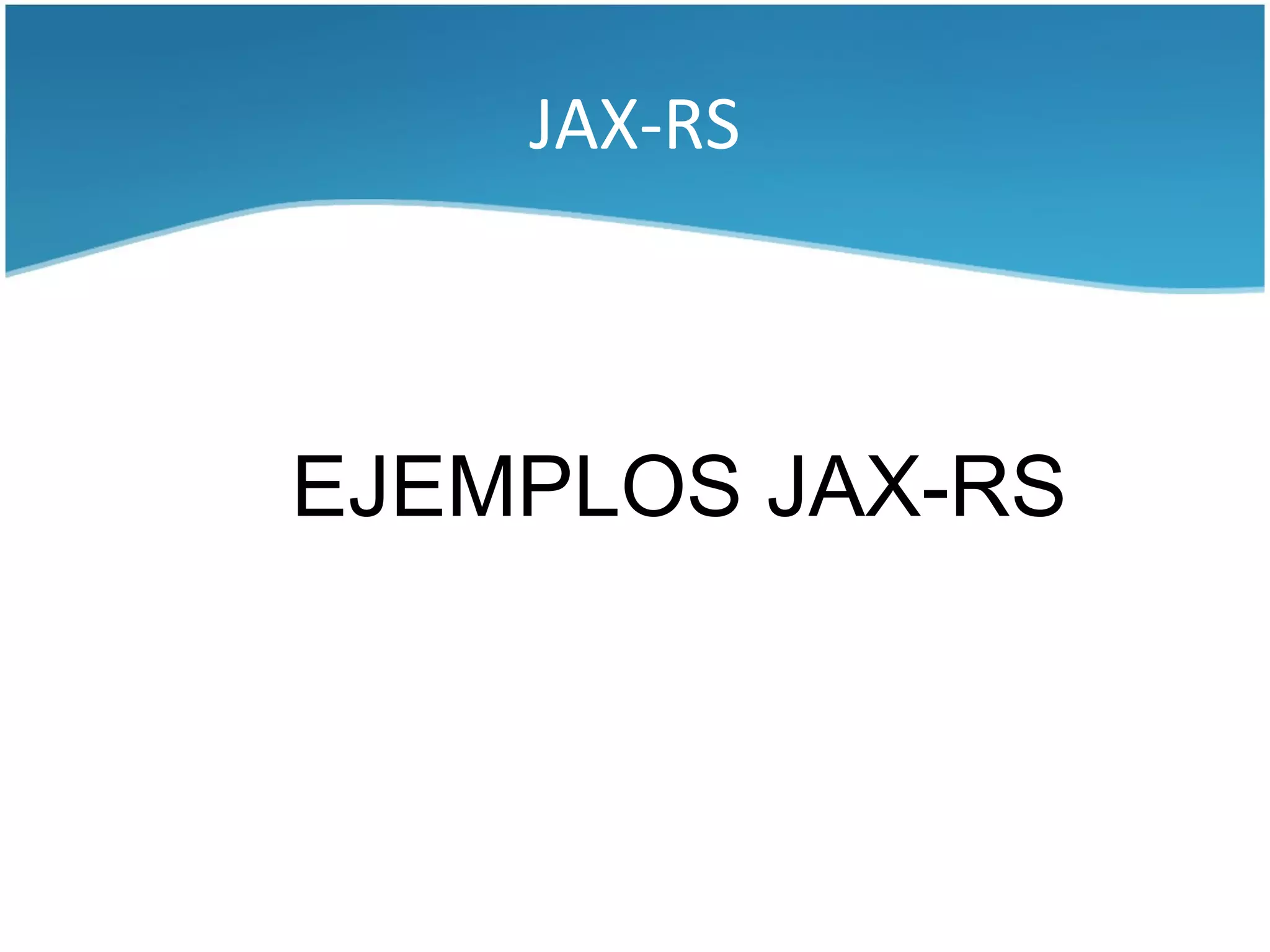

JAX-RS

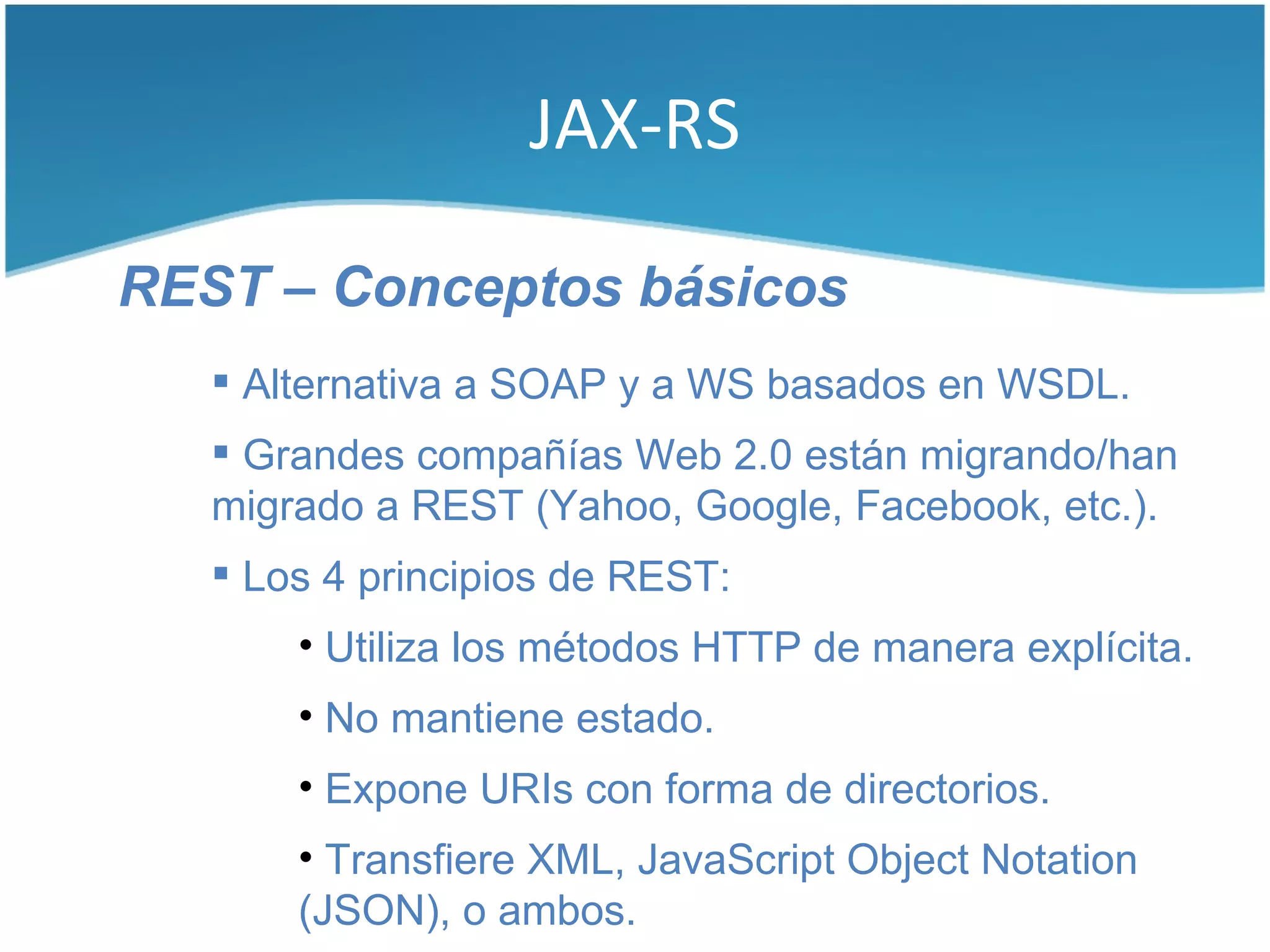

REST – Conceptos básicos
 Alternativa a SOAP y a WS basados en WSDL.
 Grandes compañías Web 2.0 están migrando/han
migrado a REST (Yahoo, Google, Facebook, etc.).
 Los 4 principios de REST:
• Utiliza los métodos HTTP de manera explícita.
• No mantiene estado.
• Expone URIs con forma de directorios.
• Transfiere XML, JavaScript Object Notation
(JSON), o ambos.

JAX-RS

REST y HTTP
 Establece una asociación uno-a-uno entre las
operaciones crear, leer, actualizar y borrar, y los
métodos HTTP:
• POST → crear un recurso en el servidor.
• GET → obtener un recurso.
• PUT → cambiar el estado de un recurso o
actualizarlo.
• DELETE → eliminar un recurso.

JAX-RS

REST – Cuándo usarlo
 Servicios orientados a recursos (la 'R'-EST) públicos,
 Basados en HTTP.
 Usables desde clientes de una aplicación web (los
llama el navegador del usuario mediante AJAX).
 Con un interfaz muy sencillo (para cargar una lista o
una tabla).
 Basados principalmente en búsquedas (Google).
 Típico ejemplo: servicio de provincias-municipios.

JAX-RS

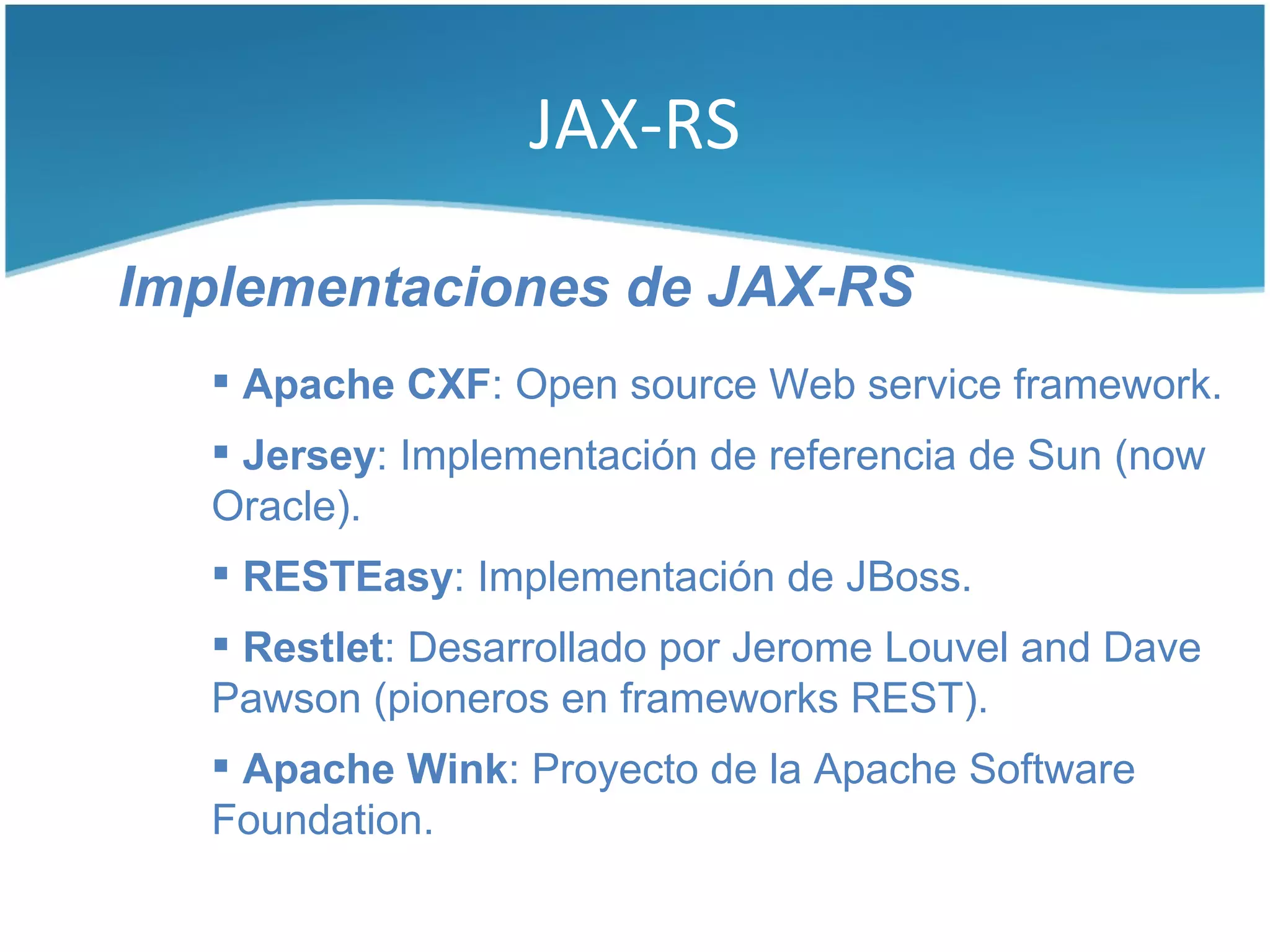

Implementaciones de JAX-RS
 Apache CXF: Open source Web service framework.
 Jersey: Implementación de referencia de Sun (now
Oracle).
 RESTEasy: Implementación de JBoss.
 Restlet: Desarrollado por Jerome Louvel and Dave
Pawson (pioneros en frameworks REST).
 Apache Wink: Proyecto de la Apache Software
Foundation.

JAXB

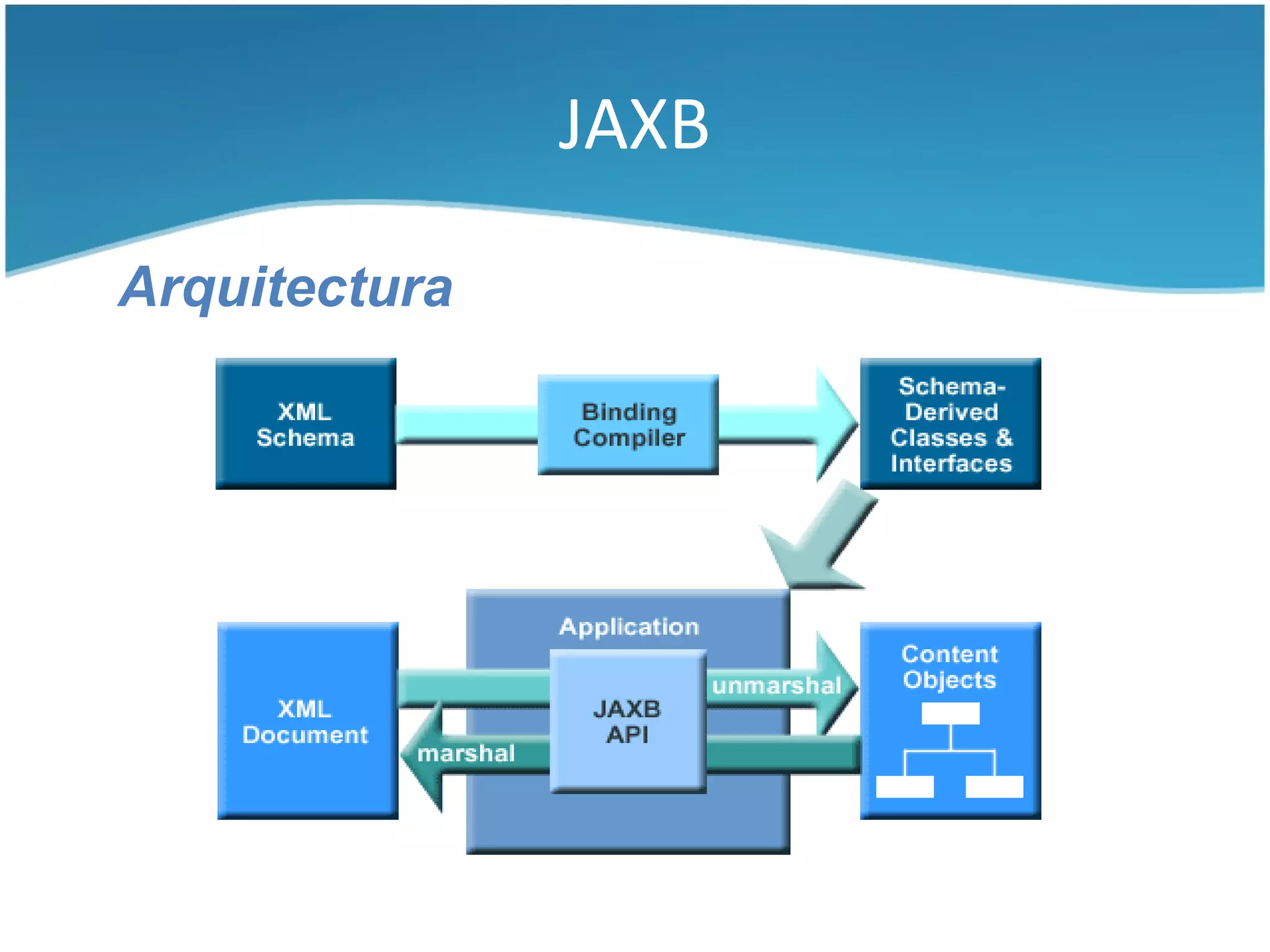

Conceptos básicos
 Permite mapear clases a XML y viceversa.
 Dos acciones principales:
• Marshal: Objetos Java → XML.
• Acceso y actualización de datos.
• Unmarshal: XML → Objetos Java.
 Es parte de Java SE, una API de la plataforma J2EE
y parte del Java Web Services Development Pack
(JWSDP).
 Integración con varios IDEs (p.e. Eclipse).

JAXB

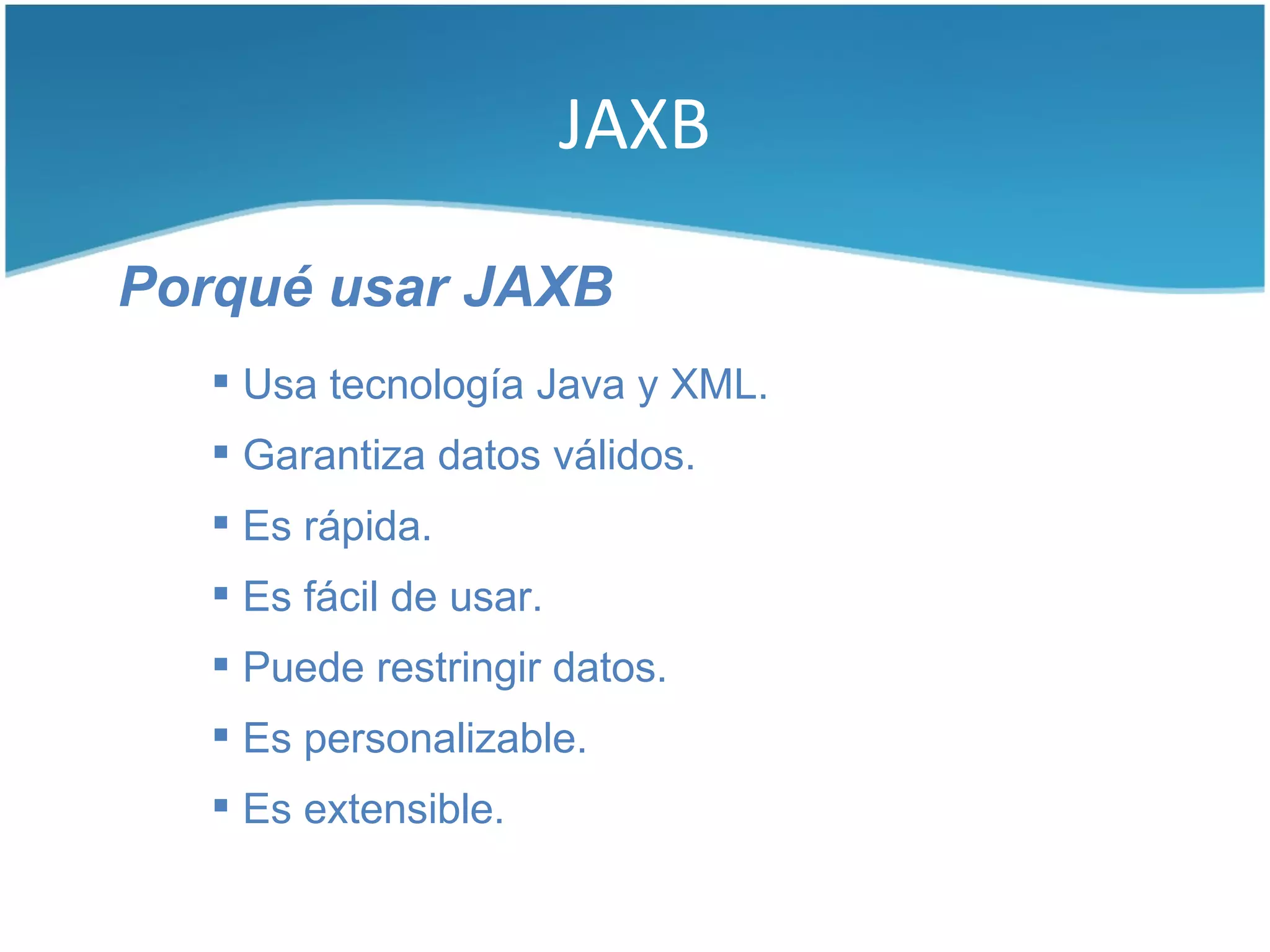

Porqué usar JAXB
 Usa tecnología Java y XML.
 Garantiza datos válidos.
 Es rápida.
 Es fácil de usar.
 Puede restringir datos.
 Es personalizable.
 Es extensible.

JMS

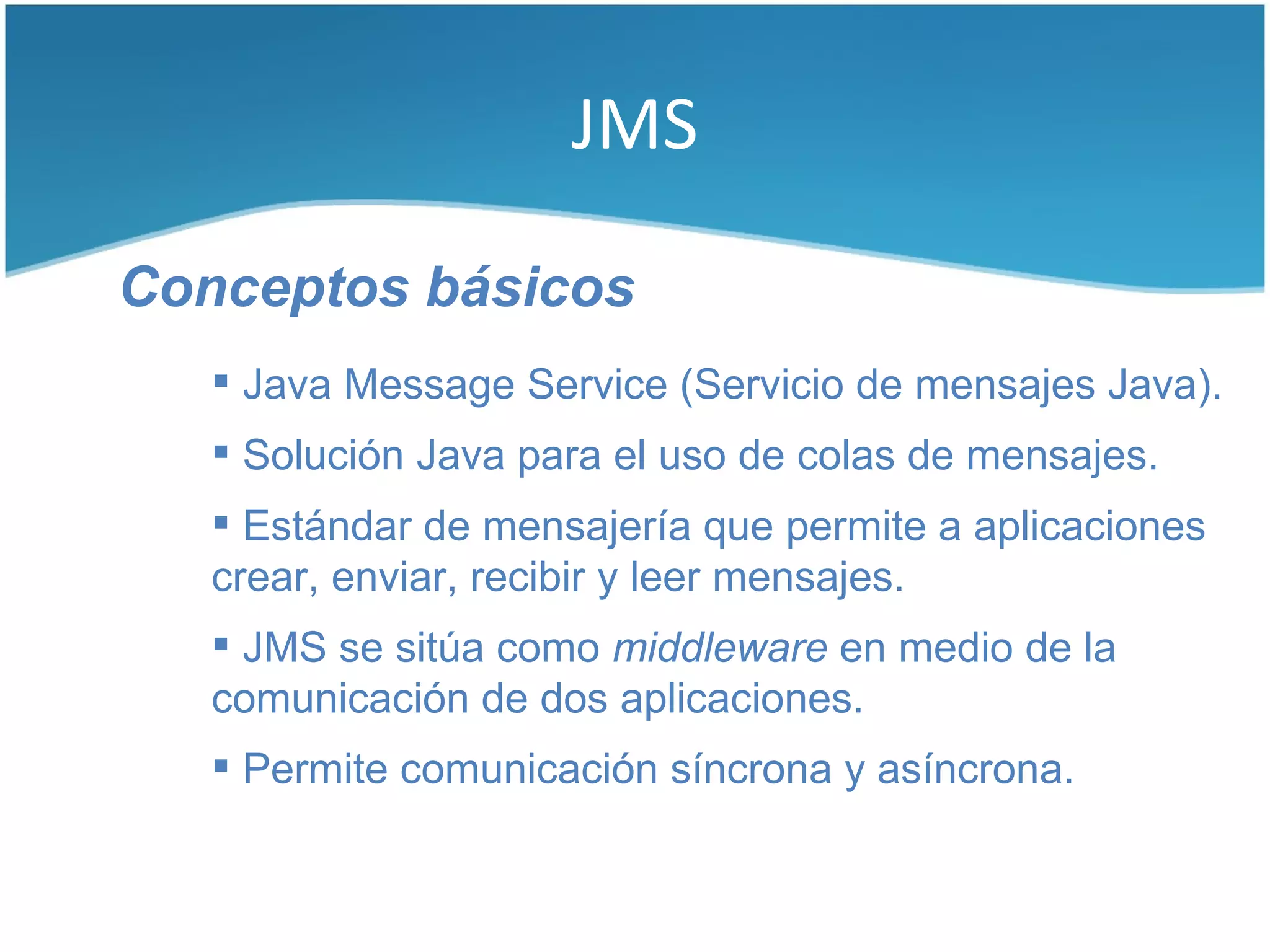

Conceptos básicos
 Java Message Service (Servicio de mensajes Java).
 Solución Java para el uso de colas de mensajes.
 Estándar de mensajería que permite a aplicaciones
crear, enviar, recibir y leer mensajes.
 JMS se sitúa como middleware en medio de la
comunicación de dos aplicaciones.
 Permite comunicación síncrona y asíncrona.

JMS

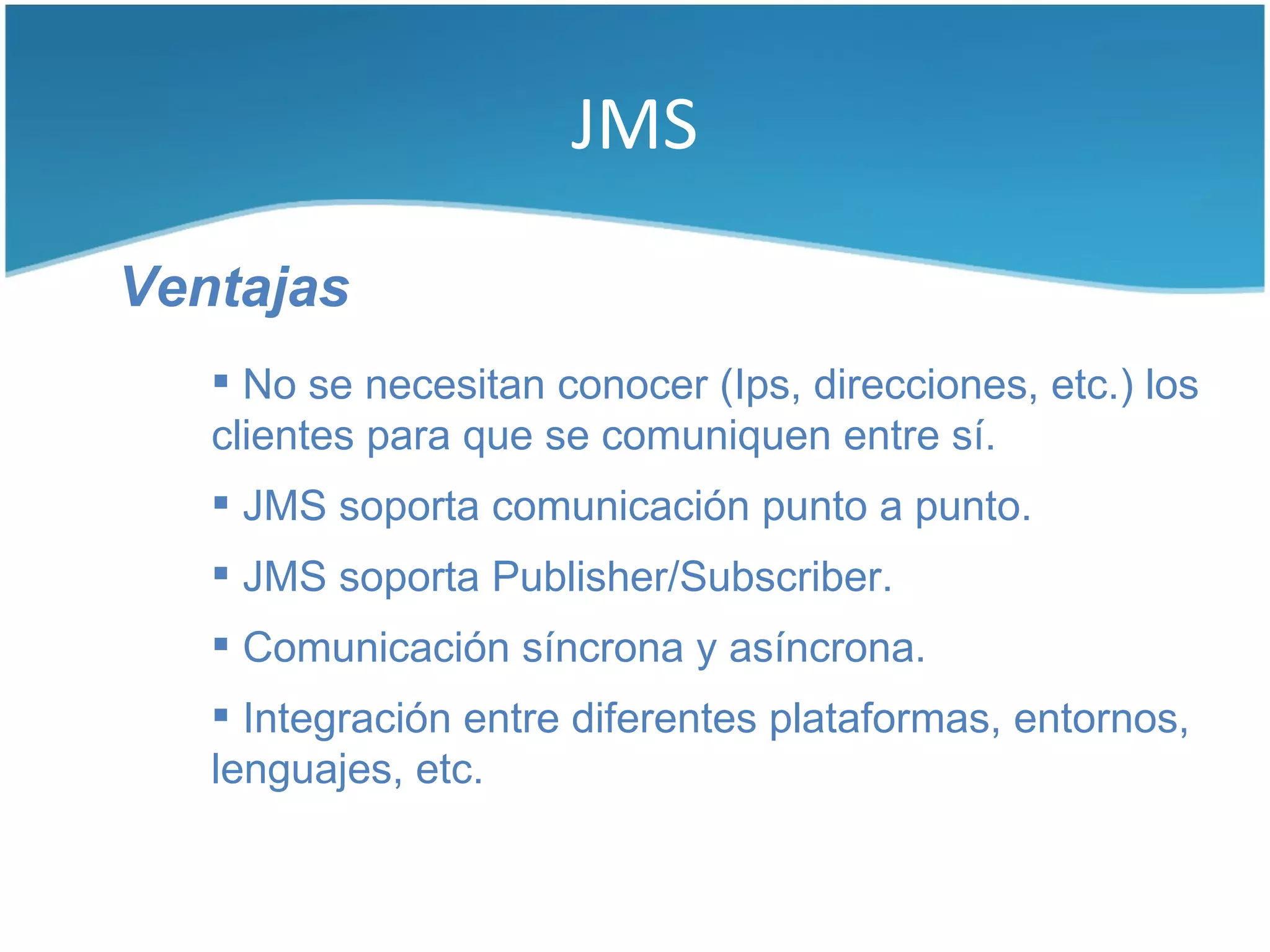

Ventajas
 No se necesitan conocer (Ips, direcciones, etc.) los
clientes para que se comuniquen entre sí.
 JMS soporta comunicación punto a punto.
 JMS soporta Publisher/Subscriber.
 Comunicación síncrona y asíncrona.
 Integración entre diferentes plataformas, entornos,
lenguajes, etc.

JMS

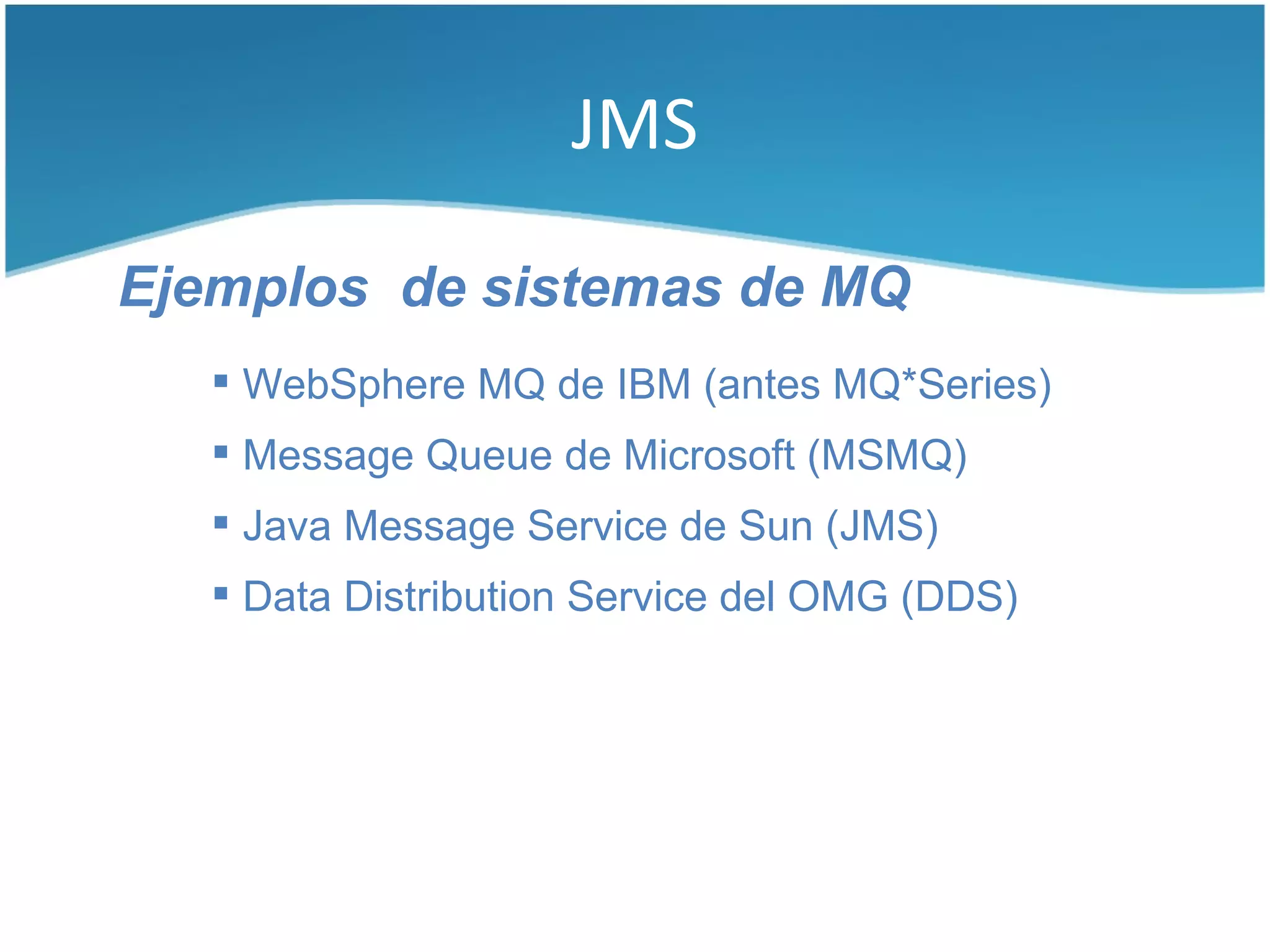

Ejemplos de sistemas de MQ
 WebSphere MQ de IBM (antes MQ*Series)
 Message Queue de Microsoft (MSMQ)
 Java Message Service de Sun (JMS)
 Data Distribution Service del OMG (DDS)

Java

FIN
Iker Canarias
iker.canarias@gmail.com

Integración de aplicaciones Java

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Integración de aplicaciones Java

Más de Iker Canarias

Integración de aplicaciones Java
