La tarjeta madre es el componente principal de una computadora personal que controla los demás componentes. Contiene puertos para conectar periféricos, ranuras para tarjetas de expansión y memoria RAM. El procesador se conecta a la tarjeta madre a través de un zócalo, y la memoria RAM se conecta directamente a la tarjeta. La tarjeta también incluye conectores para el teclado, disipador de calor para el procesador y cables para conectar dispositivos internos y externos.

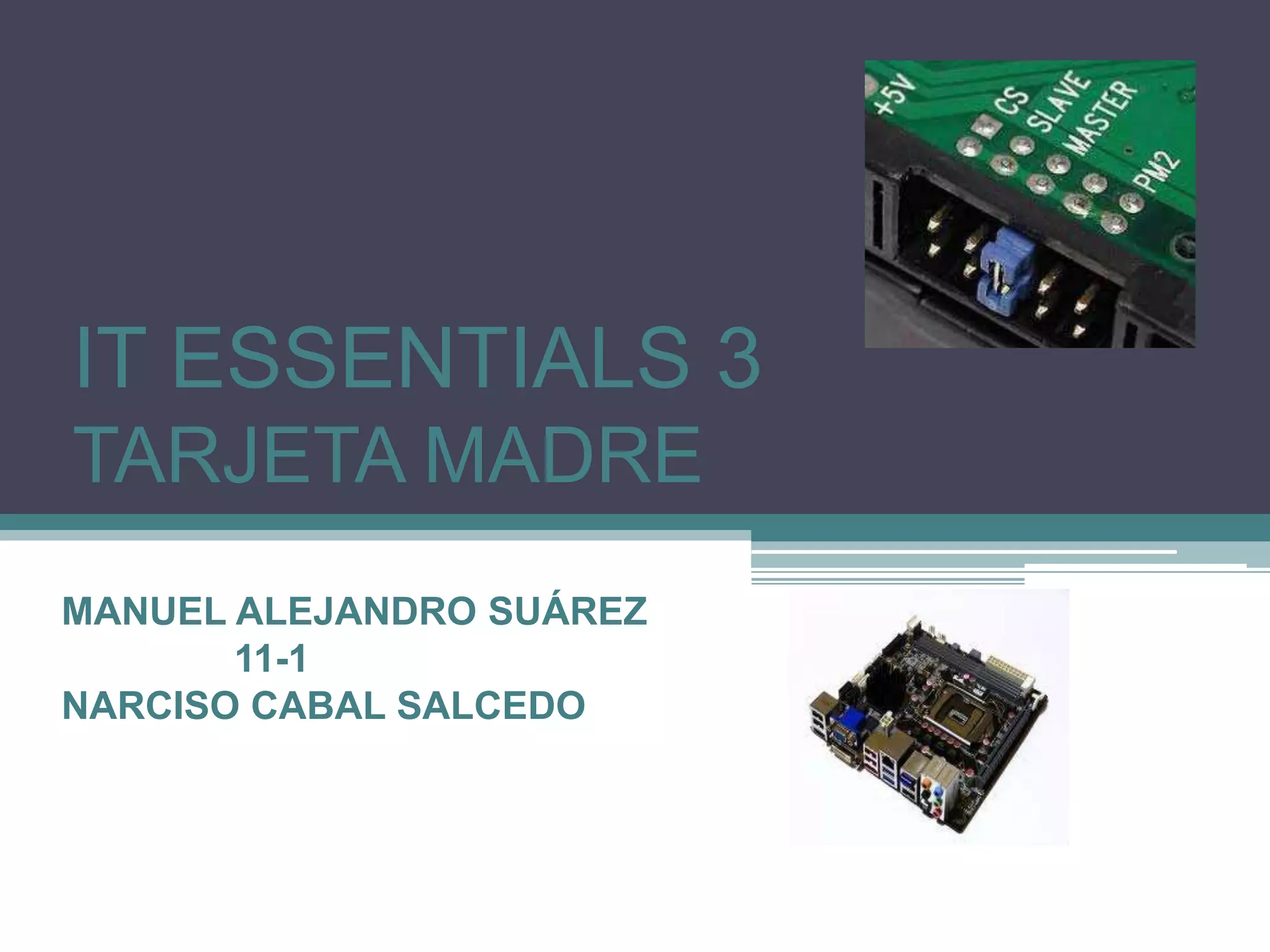

1. IT ESSENTIALS 3
TARJETA MADRE
MANUEL ALEJANDRO SUÁREZ
11-1
NARCISO CABAL SALCEDO

2. TARJETA MADRE
La tarjeta madre es el componente principal de una computadora personal.
Debido a que los demás grupos de componentes y circuitos son
controlados por la misma.
Características de la tarjeta madre:
Cada procesador tiene el tipo de tarjeta madre que le sirve (Aunque
algunos comparten el mismo tipo) traen incorporados los puertos seriales
(Ratón, Scanner, etc.) los paralelos (Impresora) y la entrada de teclado.
Otro dato importante sobre la tarjeta madre es:
La cantidad y tipo de ranuras que tiene para las tarjetas de expansión y
para la memoria RAM. Es importante que traiga las ranuras estándar de
expansión EISA, PCI.

3. PARTES DE LA TARJETA MADRE
EL BUS:
Es el que envía la información entre las
partes del computador, de casi todos los
computadoras que vienen hoy en día es
PCI, EISA y los nuevos estándares:
AGP para tarjetas de vídeo y el Universal
Serial Bus USB (Bus serial universal).
Son los tres tipos de ranuras compatibles con
las tarjetas madre para la conexión con
componentes externos al PC. AGP, PCI y
EISA.

5. EL SOCKET
La tarjeta principal viene con un zócalo de CPU del
tipo ZIF (Zero inserción forcé) que da la posibilidad de insertar la
CPU sin presión alguna.
Levante la palanca del zócalo.
Inserte la CPU y asegúrese con el pin 1 del zócalo.
Baje la palanca del zócalo.

6. EL PROCESADOR
El procesador o unidad central de procesamiento,
es por decirlo de alguna manera, el cerebro de el
ordenador.
Se encuentra equipado con buses de direcciones,
de datos y de control, que le permiten llevar cabo
sus tareas.

7. LA MEMORIA RAM
La memoria RAM es el tipo de dispositivo más
común en ordenadores y otros como impresoras.
La tarjeta principal contiene la memoria RAM que
se encuentra compuesta por uno o varios SIMM o
DIMM de RAM.

8. SIMM Y DIMM
Generalmente los sockets tipo distribuidos en
bancos de dos SIMM cada uno. En algunas
tarjetas para microprocesadores 486, estos
bancos son de 4 SIMM. Cuando se utilizan DIMM,
se puede instalar sólo uno de ellos.

9. LA BATERIA
La batería es el componente encargado de
suministrar energía a la memoria CMOS que
guarda los datos de la configuración del Setup.
La memoria CMOS de la BIOS tiene como
particularidad el bajo consumo de corriente por lo
que una simple batería puede suministrarle
energía suficiente para su funcionamiento
normal.

10. CONECTOR DEL TECLADO
Generalmente, las computadoras de
marca poseen un conector de tipo
mini DIN.
De poseer un teclado con conector
que no coincida con el de la
computadora, puede adquirirse un
adaptador que soluciona el problema
sin necesidad de cambiar ninguno
de los dispositivos.

11. DISIPADOR DE CALOR Y EL
VENTILADOR
Debido a que los microprocesadores de las últimas
generaciones, son de alto consumo de potencia, se debe
instalar sobre estos, un disipador de calor con su
respectivo ventilador . La base del microprocesador posee
los seguros para sostener el disipador. Asegúrese de que
quede haciendo contacto directo con el microprocesador.

12. CABLES INTERNOS
Estos son los que comunican las tarjetas con
los dispositivos internos de la unidad central, tales como el
disco flexible, las unidades de disco duro, las unidades de
disco flexible, las unidades de CD ROM, etc.
También se catalogan dentro de esta clase de cables, los
que comunican los conectores externos; como el paralelo
y el serial con la tarjeta principal.

13. CABLES EXTERNOS
Son los cables que comunican o que dan
alimentación de voltajes a los dispositivos
externos de un sistema de cómputo. En esta
clase de cables podemos encontrar el cable
paralelo entre la unidad central y la impresora, el
cable serial que comunica la unidad central con el
módem externo, los cables de tres líneas que
llevan la corriente alterna a la unidad central, el
monitor y la impresora.

14. DIFERENTES CONECTORES
•El conector para unidades de
disquete.
•Los conectores seriales.
•Conector paralelo.
•Conector de pared.
• Conector AGP
• Conector SCSI.

15. JUMPER
Jumper pequeño conductor
de cobre cubierto de plástico
negro utilizado para unir dos
pines y completar un
circuito.
