Este documento describe los pasos para construir un juego de pulso en espiral, incluyendo el diseño en Sketchup, la construcción de la caja y poleas, los materiales utilizados, y la instalación eléctrica. Se cometieron dos errores durante la construcción, los ejes de madera no soportaron la tensión de las gomas y las gomas se salieron de las poleas, pero ambos errores fueron corregidos.

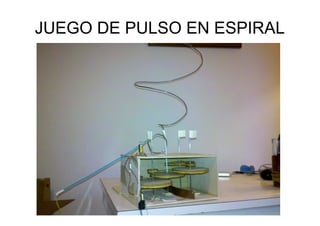

1. JUEGO DE PULSO EN ESPIRAL

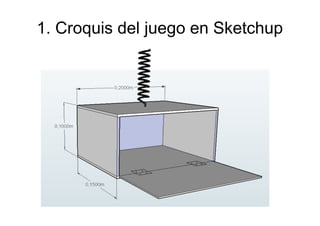

2. 1. Croquis del juego en Sketchup

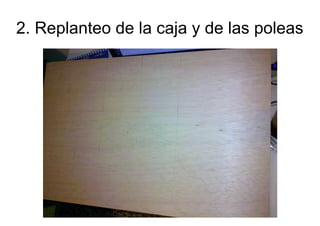

3. 2. Replanteo de la caja y de las poleas

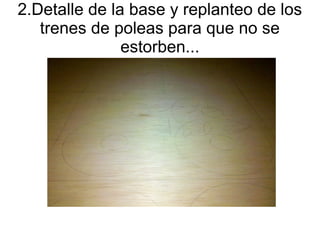

4. 2.Detalle de la base y replanteo de los
trenes de poleas para que no se
estorben...

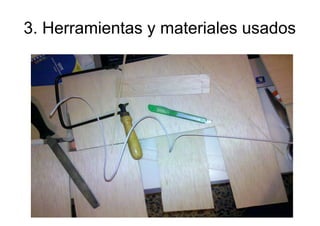

5. 3. Herramientas y materiales usados

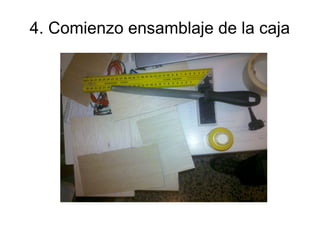

6. 4. Comienzo ensamblaje de la caja

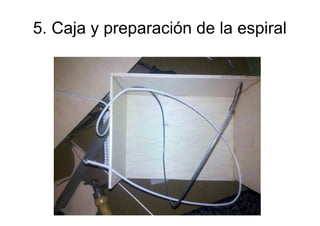

7. 5. Caja y preparación de la espiral

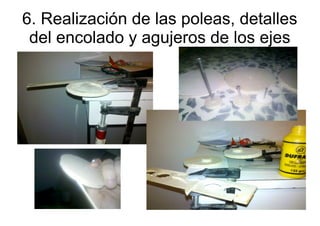

8. 6. Realización de las poleas, detalles
del encolado y agujeros de los ejes

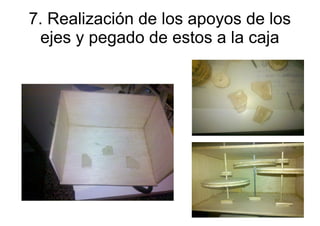

9. 7. Realización de los apoyos de los
ejes y pegado de estos a la caja

10. 8. Colocación de apoyo del motor
PRIMER ERROR, LOS EJES DE MADERA NO
AGUANTAN LA TENSION DE LAS GOMAS,
RECURRO A OTRA PERCHA PARA REALIZAR LOS
EJES, LAS POLEAS SE PEGAN CON
PEGAMENTO DE CONTACTO

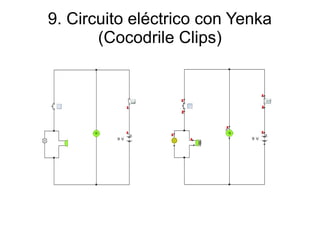

11. 9. Circuito eléctrico con Yenka
(Cocodrile Clips)

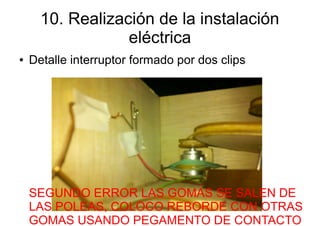

12. 10. Realización de la instalación
eléctrica
● Detalle interruptor formado por dos clips
SEGUNDO ERROR LAS GOMAS SE SALEN DE
LAS POLEAS, COLOCO REBORDE CON OTRAS
GOMAS USANDO PEGAMENTO DE CONTACTO

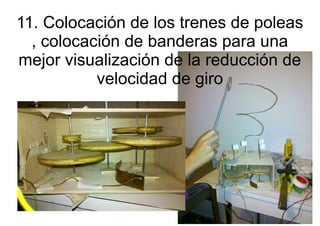

13. 11. Colocación de los trenes de poleas
, colocación de banderas para una
mejor visualización de la reducción de
velocidad de giro

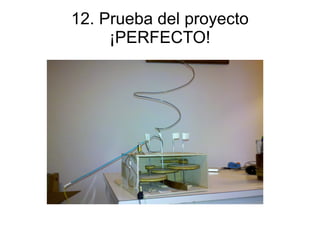

14. 12. Prueba del proyecto
¡PERFECTO!
