Este documento resume diferentes tipos de centrales eléctricas y fuentes de energía, incluyendo centrales térmicas, nucleares, eólicas, de ciclo combinado, así como reglas para ahorrar energía y el futuro de las fuentes renovables. Explica brevemente el funcionamiento de cada central eléctrica a través de diagramas y textos descriptivos. También resume el Protocolo de Kioto sobre reducción de emisiones de gases de efecto invernadero.

1. La Energía Nombre: Ignacio Melchor Conde Curso: 3ºE.S.O.-C Fecha: 7 de junio de 2008

2. Índice 3 y 4: Dibujo del camino de la energía y explicación. 5 y 6: Dibujo de una central térmica y explicación. 7 y 8: Dibujo de una central nuclear y explicación. 9 y 10: Dibujo de un aerogenerador y explicación. 11 y 12: Dibujo de una central de ciclo combinado y explicación. 13: Cinco reglas para ahorrar energía. 14 y 15: Futuro de la energía, problemas del consumo excesivo y el protocolo de Kyoto. 16: Valoración personal del trabajo.

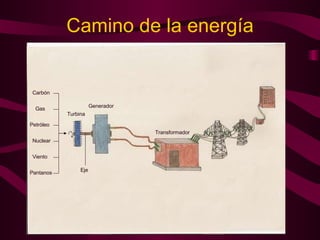

3. Camino de la energía Carbón Gas Petróleo Nuclear Viento Pantanos Turbina Generador Eje Transformador

4. Explicación La principal forma de producir energía eléctrica es la que se consigue dando movimiento a una turbina que mueve un generador eléctrico. Para usar la electricidad es necesario llevar la corriente eléctrica desde las centrales productoras hasta los lugares en los que se consume; es decir, es necesario transportarla y distribuirla por los cables eléctricos.

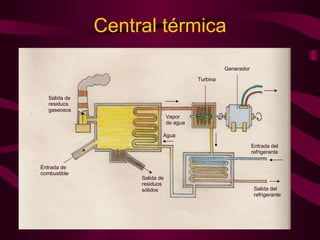

5. Central térmica Salida de residuos gaseosos Entrada de combustible Salida de residuos sólidos Agua Vapor de agua Turbina Generador Entrada del refrigerante Salida del refrigerante

6. Explicación Una central térmica es una instalación que produce energía eléctrica a partir de la combustión de carbón, fuel-oil o gas en una caldera diseñada al efecto. El combustible se almacena en parques o depósitos adyacentes, desde donde se suministra a la central, pasando a la caldera, en la que se provoca la combustión. Esta última genera el vapor a partir del agua que circula por una extensa red de tubos que tapizan las paredes de la caldera. El vapor hace girar los álabes de la turbina, cuyo eje rotor gira con el de un generador que produce la energía eléctrica; esta energía se transporta mediante líneas de alta tensión a los centros de consumo.

7. Central nuclear Barras de control Núcleo del reactor Combustible Moderador Generador de vapor Turbinas Generador Refrigerante Salida del refrigerante Entrada del refrigerante

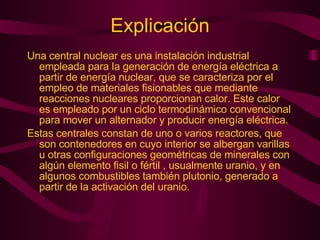

8. Explicación Una central nuclear es una instalación industrial empleada para la generación de energía eléctrica a partir de energía nuclear, que se caracteriza por el empleo de materiales fisionables que mediante reacciones nucleares proporcionan calor. Este calor es empleado por un ciclo termodinámico convencional para mover un alternador y producir energía eléctrica. Estas centrales constan de uno o varios reactores, que son contenedores en cuyo interior se albergan varillas u otras configuraciones geométricas de minerales con algún elemento fisil o fértil , usualmente uranio, y en algunos combustibles también plutonio, generado a partir de la activación del uranio.

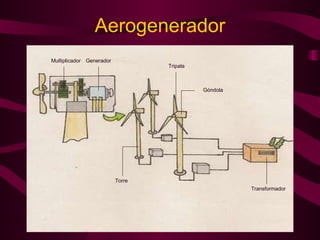

9. Aerogenerador Multiplicador Generador Torre Góndola Tripala Transformador

10. Explicación Un aerogenerador es un generador eléctrico movido por la acción del viento. La energía eólica proporciona energía mecánica a un rotor hélice que, a través de un sistema de transmisión mecánico , hace girar el rotor de un generador, normalmente un alternador trifásico, que convierte la energía mecánica rotacional en energía eléctrica.

11. Central de ciclo combinado Generador Generador Condensador de vapor Agua Turbina a vapor Vapor Energía eléctrica Turbina a vapor Caldera

12. Explicación En la generación de energía se denomina ciclo combinado a la co-existencia de dos ciclos termodinámicos en un mismo sistema, uno cuyo fluido de trabajo es el vapor de agua y otro cuyo fluido de trabajo es un gas producto de una combustión. En una central eléctrica el ciclo de gas genera energía eléctrica mediante una turbina de gas y el ciclo de vapor de agua lo hace mediante una o varias turbinas de vapor. El principio sobre el cual se basa es utilizar los gases de escape a alta temperatura de la turbina de gas para aportar calor a la caldera o generador de vapor de recuperación, la que alimenta a su vez de vapor a la turbina de vapor. La principal ventaja de utilizar el ciclo combinado es su alta eficiencia, ya que se obtienen rendimientos superiores al rendimiento de una central de ciclo único y mucho mayores que los de una de turbina de gas.

13. Reglas para ahorrar energía No dejar la luz encendida si no hay nadie en la habitación. Apagar la televisión cuando no la estemos viendo. No encender las luces por el día. Cerrar las ventanas en verano para no encender el aire acondicionado. Reciclar los plásticos, vidrios y papeles.

14. Futuro de la energía y problemas Al estar acabándose los materiales no renovables, como el petróleo, tendremos que usar las fuentes renovables para el futuro, como los parques eólicos, centrales solares, etc.

15. Protocolo de Kyoto Los gobiernos acordaron en 1997 el Protocolo de Kioto del Convenio Marco sobre Cambio Climático de la ONU (UNFCCC). El acuerdo ha entrado en vigor el pasado 16 de febrero de 2005, sólo después de que 55 naciones que suman el 55% de las emisiones de gases de efecto invernadero lo han ratificado. El objetivo del Protocolo de Kioto es conseguir reducir un 5,2% las emisiones de gases de efecto invernadero globales sobre los niveles de 1990 para el periodo 2008-2012.

16. Valoración personal Este trabajo me ha parecido interesante y he aprendido como funcionan las centrales. Lo que no me ha gustado es hacer los dibujos.
