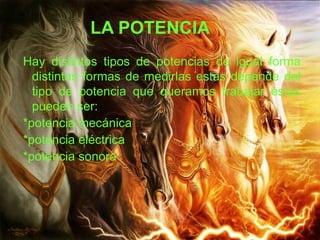

2. LA POTENCIA
Hay distintos tipos de potencias de igual forma
distintas formas de medirlas estas depende del
tipo de potencia que queramos trabajar estas
pueden ser:
*potencia mecánica
*potencia eléctrica
*potencia sonora

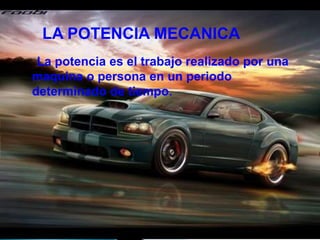

3. LA POTENCIA MECANICA
La potencia es el trabajo realizado por una
maquina o persona en un periodo
determinado de tiempo.
4. El trabajo se mide en términos
numéricos, multiplicando la fuerza
ejercida por la distancia recorrida. Es
decir, si movemos un cuerpo con la
fuerza de un kilógramo para que
recorra 1 metro, estamos efectuando
un trabajo de 1 kg x metro. A mayor
fuerza ejercida mayor trabajo
efectuado.

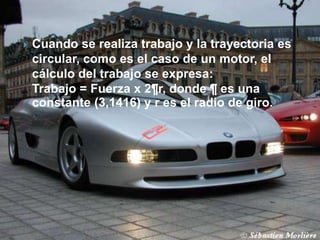

5. Cuando se realiza trabajo y la trayectoria es
circular, como es el caso de un motor, el
cálculo del trabajo se expresa:
Trabajo = Fuerza x 2¶r, donde ¶ es una
constante (3,1416) y r es el radio de giro.

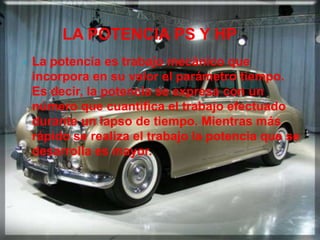

6. LA POTENCIA PS Y HP
La potencia es trabajo mecánico que
incorpora en su valor el parámetro tiempo.
Es decir, la potencia se expresa con un
número que cuantifica el trabajo efectuado
durante un lapso de tiempo. Mientras más
rápido se realiza el trabajo la potencia que se
desarrolla es mayor.

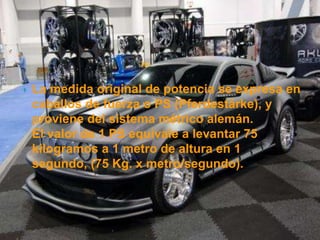

7. La medida original de potencia se expresa en
caballos de fuerza o PS (Pferdestärke), y
proviene del sistema métrico alemán.
El valor de 1 PS equivale a levantar 75
kilogramos a 1 metro de altura en 1
segundo, (75 Kg. x metro/segundo).

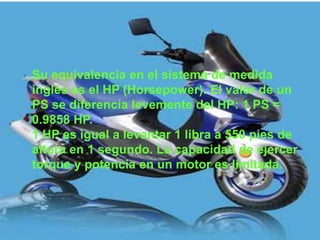

8. Su equivalencia en el sistema de medida
inglés es el HP (Horsepower). El valor de un
PS se diferencia levemente del HP: 1 PS =
0.9858 HP.
1 HP es igual a levantar 1 libra a 550 pies de
altura en 1 segundo. La capacidad de ejercer
torque y potencia en un motor es limitada.
9. Depende de la fuerza de expansión que
logran los gases en el cilindro. El torque
máximo se consigue cuando el rendimiento
volumétrico (% de llenado de los cilindros)
es máximo.
10. LA POTENCIA ELECTRICA
Es la cantidad de energía eléctrica o
trabajo, que se transporta o que se consume
en una determinada unidad de tiempo.

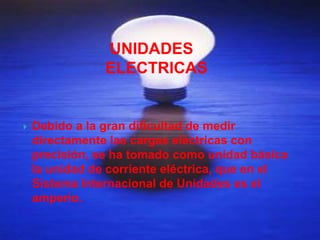

11. UNIDADES
ELECTRICAS
Debido a la gran dificultad de medir
directamente las cargas eléctricas con
precisión, se ha tomado como unidad básica
la unidad de corriente eléctrica, que en el
Sistema Internacional de Unidades es el
amperio.

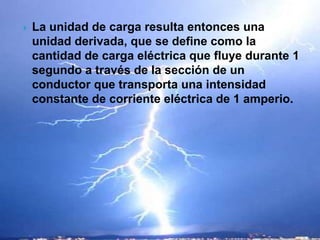

12. La unidad de carga resulta entonces una
unidad derivada, que se define como la
cantidad de carga eléctrica que fluye durante 1
segundo a través de la sección de un
conductor que transporta una intensidad
constante de corriente eléctrica de 1 amperio.

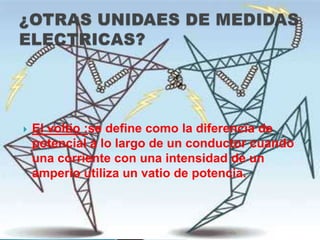

13. El voltio :se define como la diferencia de
potencial a lo largo de un conductor cuando
una corriente con una intensidad de un
amperio utiliza un vatio de potencia.

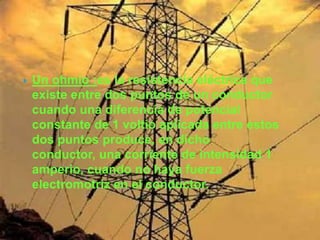

14. Un ohmio :es la resistencia eléctrica que
existe entre dos puntos de un conductor
cuando una diferencia de potencial
constante de 1 voltio aplicada entre estos
dos puntos produce, en dicho
conductor, una corriente de intensidad 1
amperio, cuando no haya fuerza
electromotriz en el conductor.

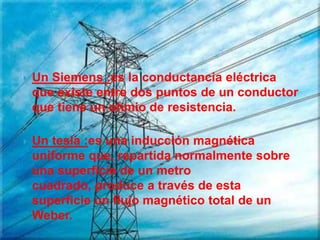

15. Un Siemens :es la conductancia eléctrica
que existe entre dos puntos de un conductor
que tiene un ohmio de resistencia.
Un tesla :es una inducción magnética
uniforme que, repartida normalmente sobre
una superficie de un metro
cuadrado, produce a través de esta
superficie un flujo magnético total de un
Weber.

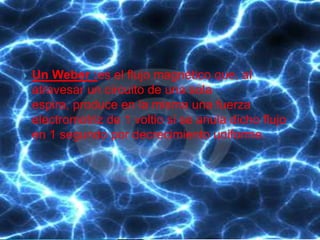

16. Un Weber :es el flujo magnético que, al
atravesar un circuito de una sola
espira, produce en la misma una fuerza
electromotriz de 1 voltio si se anula dicho flujo
en 1 segundo por decrecimiento uniforme.

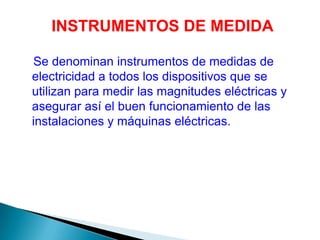

17. INSTRUMENTOS DE MEDIDA
Se denominan instrumentos de medidas de
electricidad a todos los dispositivos que se
utilizan para medir las magnitudes eléctricas y
asegurar así el buen funcionamiento de las
instalaciones y máquinas eléctricas.

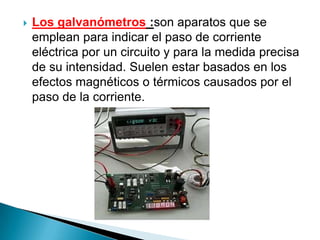

18. Los galvanómetros :son aparatos que se
emplean para indicar el paso de corriente
eléctrica por un circuito y para la medida precisa
de su intensidad. Suelen estar basados en los
efectos magnéticos o térmicos causados por el
paso de la corriente.

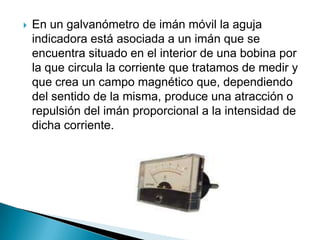

19. En un galvanómetro de imán móvil la aguja
indicadora está asociada a un imán que se
encuentra situado en el interior de una bobina por
la que circula la corriente que tratamos de medir y
que crea un campo magnético que, dependiendo
del sentido de la misma, produce una atracción o
repulsión del imán proporcional a la intensidad de
dicha corriente.

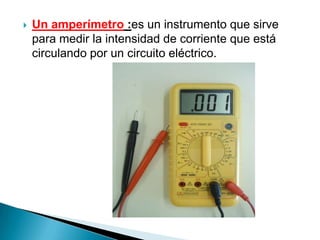

20. Un amperímetro :es un instrumento que sirve
para medir la intensidad de corriente que está
circulando por un circuito eléctrico.
21. Para efectuar la medida de la intensidad de la
corriente circulante el amperímetro ha de
colocarse en serie, para que sea atravesado por
dicha corriente. Esto lleva a que el amperímetro
debe poseer una resistencia interna lo más
pequeña posible, a fin de que no produzca una
caída de tensión apreciable.

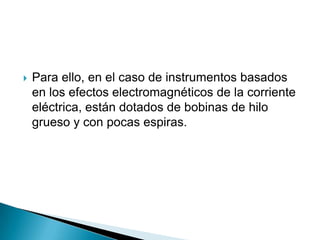

22. Para ello, en el caso de instrumentos basados
en los efectos electromagnéticos de la corriente
eléctrica, están dotados de bobinas de hilo
grueso y con pocas espiras.
23. Un voltímetro :es un instrumento que sirve
para medir la diferencia de potencial o voltaje
entre dos puntos de un circuito eléctrico cerrado
pero a la vez abierto en los polos.

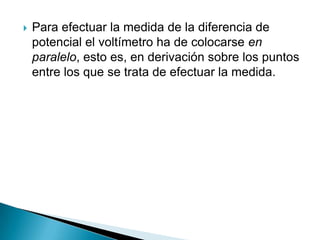

24. Para efectuar la medida de la diferencia de
potencial el voltímetro ha de colocarse en
paralelo, esto es, en derivación sobre los puntos
entre los que se trata de efectuar la medida.
25. Para ello, en el caso de instrumentos basados en
los efectos electromagnéticos de la corriente
eléctrica, están dotados de bobinas de hilo muy
fino y con muchas espiras, con lo que con poca
intensidad de corriente a través del aparato se
consigue la fuerza necesaria para el
desplazamiento de la aguja indicadora.

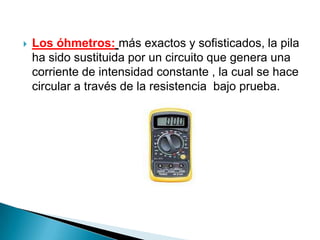

26. Los óhmetros: más exactos y sofisticados, la pila
ha sido sustituida por un circuito que genera una
corriente de intensidad constante , la cual se hace
circular a través de la resistencia bajo prueba.

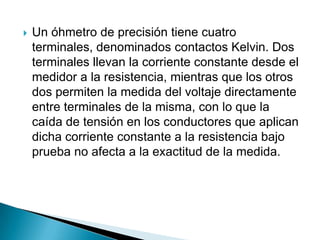

27. Un óhmetro de precisión tiene cuatro
terminales, denominados contactos Kelvin. Dos
terminales llevan la corriente constante desde el
medidor a la resistencia, mientras que los otros
dos permiten la medida del voltaje directamente
entre terminales de la misma, con lo que la
caída de tensión en los conductores que aplican
dicha corriente constante a la resistencia bajo
prueba no afecta a la exactitud de la medida.

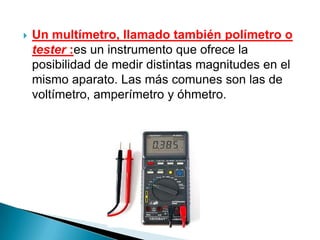

28. Un multímetro, llamado también polímetro o
tester :es un instrumento que ofrece la
posibilidad de medir distintas magnitudes en el
mismo aparato. Las más comunes son las de
voltímetro, amperímetro y óhmetro.

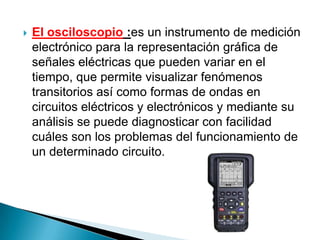

29. El osciloscopio :es un instrumento de medición
electrónico para la representación gráfica de
señales eléctricas que pueden variar en el
tiempo, que permite visualizar fenómenos
transitorios así como formas de ondas en
circuitos eléctricos y electrónicos y mediante su
análisis se puede diagnosticar con facilidad
cuáles son los problemas del funcionamiento de
un determinado circuito.

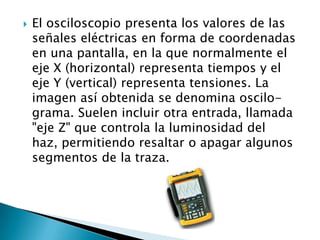

30. El osciloscopio presenta los valores de las
señales eléctricas en forma de coordenadas
en una pantalla, en la que normalmente el
eje X (horizontal) representa tiempos y el
eje Y (vertical) representa tensiones. La
imagen así obtenida se denomina oscilo-
grama. Suelen incluir otra entrada, llamada
"eje Z" que controla la luminosidad del
haz, permitiendo resaltar o apagar algunos
segmentos de la traza.

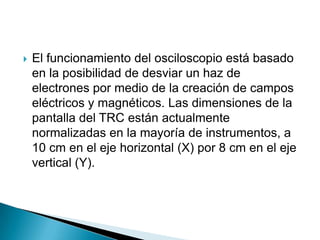

31. El funcionamiento del osciloscopio está basado
en la posibilidad de desviar un haz de
electrones por medio de la creación de campos
eléctricos y magnéticos. Las dimensiones de la
pantalla del TRC están actualmente
normalizadas en la mayoría de instrumentos, a
10 cm en el eje horizontal (X) por 8 cm en el eje
vertical (Y).

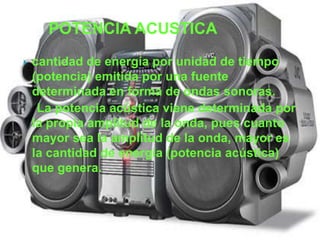

32. POTENCIA ACUSTICA
cantidad de energía por unidad de tiempo
(potencia) emitida por una fuente
determinada en forma de ondas sonoras.
La potencia acústica viene determinada por
la propia amplitud de la onda, pues cuanto
mayor sea la amplitud de la onda, mayor es
la cantidad de energía (potencia acústica)
que genera.
33. La medición de la potencia puede hacerse o en
la fuente o a cierta distancia de la
fuente, midiendo la presión que las ondas
inducen en el medio de propagación. En cada
caso respectivo se utilizaría la unidad de
potencia acústica (que en el SI es el vatio, W)
o la unidad de presión (que en el SI es el
pascal, Pa).

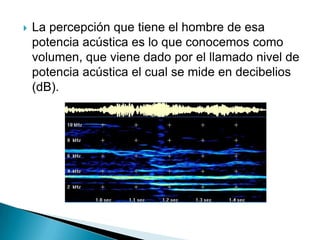

34. La percepción que tiene el hombre de esa
potencia acústica es lo que conocemos como
volumen, que viene dado por el llamado nivel de
potencia acústica el cual se mide en decibelios
(dB).

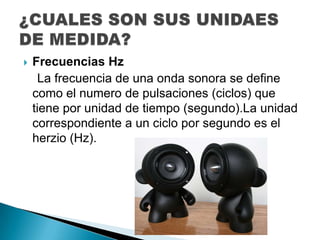

35. Frecuencias Hz
La frecuencia de una onda sonora se define
como el numero de pulsaciones (ciclos) que
tiene por unidad de tiempo (segundo).La unidad
correspondiente a un ciclo por segundo es el
herzio (Hz).

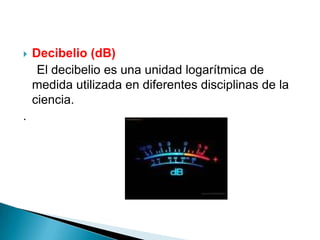

36. Decibelio (dB)
El decibelio es una unidad logarítmica de
medida utilizada en diferentes disciplinas de la
ciencia.
.

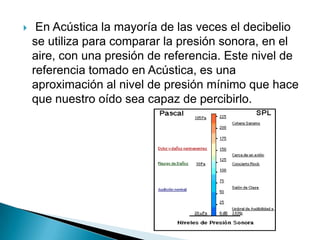

37. En Acústica la mayoría de las veces el decibelio
se utiliza para comparar la presión sonora, en el
aire, con una presión de referencia. Este nivel de
referencia tomado en Acústica, es una
aproximación al nivel de presión mínimo que hace
que nuestro oído sea capaz de percibirlo.

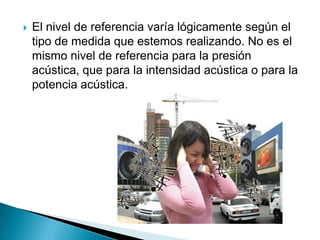

38. El nivel de referencia varía lógicamente según el
tipo de medida que estemos realizando. No es el
mismo nivel de referencia para la presión
acústica, que para la intensidad acústica o para la
potencia acústica.

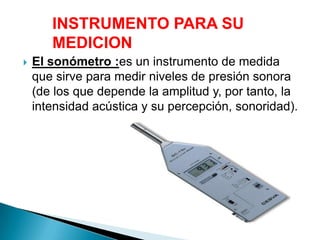

39. INSTRUMENTO PARA SU
MEDICION
El sonómetro :es un instrumento de medida
que sirve para medir niveles de presión sonora
(de los que depende la amplitud y, por tanto, la
intensidad acústica y su percepción, sonoridad).

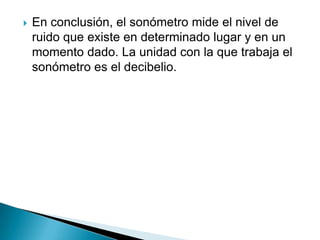

40. En conclusión, el sonómetro mide el nivel de
ruido que existe en determinado lugar y en un
momento dado. La unidad con la que trabaja el
sonómetro es el decibelio.
