Este documento describe diferentes tipos de herramientas utilizadas en trabajos con metales y plásticos. Explica las características y clasificación de herramientas manuales y mecánicas para medir, trazar, sujetar, cortar, serrar, rebajar y trocear materiales. También resume los procesos de obtención de metales a partir de minerales, sus propiedades físicas, y su uso en la industria y aplicaciones. Por último, resume cómo se obtienen los plásticos a través de procesos de pol

1. Trabajo de herramientas, metales y plástico Presentado por: Estefanía meneses Amaya Paula Andrea meneses Amaya

2. En un sentido amplio, una herramienta es aquel elemento elaborado con el objetivo de hacer más sencilla una determinada actividad o labor mecánica, que requiere, para llevarla a buen puerto, de una aplicación correcta de energía. Herramientas.

3. Características de las herramientas Las herramientas se diseñan y fabrican para cumplir uno o más propósitos específicos, por lo que son artefactos con una función técnica. Muchas herramientas, pero no todas, son combinaciones de máquinas simples que proporcionan una ventaja mecánica. Por ejemplo, una pinza es una doble palanca cuyo punto de apoyo está en la articulación central, la potencia es aplicada por la mano y la resistencia por la pieza que es sujetada. Un martillo, en cambio, sustituye un puño o una piedra por un material más duro, el acero, donde se aprovecha la energía cinética que se le imprime para aplicar grandes fuerzas. Las herramientas pueden ser manuales o mecánicas. Las manuales usan la fuerza muscular humana mientras que las mecánicas usan una fuente de energía externa, por ejemplo la energía eléctrica.

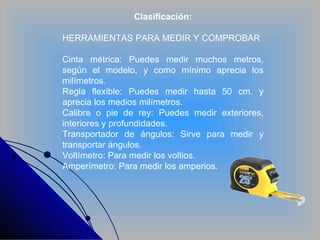

4. Clasificación: HERRAMIENTAS PARA MEDIR Y COMPROBAR Cinta métrica: Puedes medir muchos metros, según el modelo, y como mínimo aprecia los milímetros. Regla flexible: Puedes medir hasta 50 cm. y aprecia los medios milímetros. Calibre o pie de rey: Puedes medir exteriores, interiores y profundidades. Transportador de ángulos: Sirve para medir y transportar ángulos. Voltímetro: Para medir los voltios. Amperímetro: Para medir los amperios.

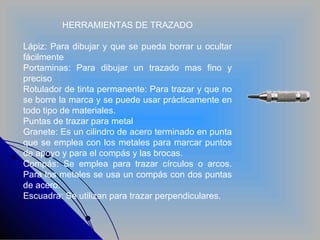

5. HERRAMIENTAS DE TRAZADO Lápiz: Para dibujar y que se pueda borrar u ocultar fácilmente Portaminas: Para dibujar un trazado mas fino y preciso Rotulador de tinta permanente: Para trazar y que no se borre la marca y se puede usar prácticamente en todo tipo de materiales. Puntas de trazar para metal Granete: Es un cilindro de acero terminado en punta que se emplea con los metales para marcar puntos de apoyo y para el compás y las brocas. Compás: Se emplea para trazar círculos o arcos. Para los metales se usa un compás con dos puntas de acero. Escuadra: Se utilizan para trazar perpendiculares.

6. HERRAMIENTAS DE SUJECCION Tornillo de banco: Va fijado a la mesa de trabajo. La forma de sujetar en él las piezas es muy fácil y cómoda. (Si se sujeta piezas blandas es preferible que se coloque unas piezas de cartón o madera para no dejar las marcas del de las garras del tornillo). Sargentos o gatos: Se suele usar para sujetar piezas grandes a la mesa de trabajo o para mantener unidas dos piezas el tiempo de pegado. Sargento de corredera sargento sencillo Mordazas: Son utilizadas normalmente para sujetar piezas que se van a taladrar. Entenillas: Se usan para sujetar piezas pequeñas o para piezas que no caben en la mordaza cuando se va a taladrar. Alicates: Son herramientas que se utilizan para sujetar piezas pequeñas cuando se van a doblar, cortar, soldar, etc. Hay muchos tipos de alicantes: Universal De punta redonda De punta plana Arandelas Ext. Arandelas Int. Tenazas: Son herramientas especiales para sacar clavos, no son, por tanto, verdaderas herramientas de sujeción, aunque a veces se utilizan como tales.

7. HERRAMIENTAS PARA CORTAR Tijeras: Es una herramienta que consta de dos cuchillas y que, por medio de la acción de ellas, permite el desgarramiento o cortadura del material. Con esta forma de se corte no se desprende viruta. Hay varios tipos de tijeras según el material a cortar. La tijera de electricista: Tiene una muesca que permite pelar cables. Tijera de cortar chapa: Especial para chapas metálicas. Si la chapa es muy gruesa se puede apoyar en la mesa o en el tornillo de banco. Alicates de corte: Tienen la misma función que las tijeras a la hora de cortar alambre, cables… La cuchilla o `cutter': Nos sirve para cortar material, haciendo presión manual con ella sobre el mismo. Dependiendo del grosor de la cuchilla podemos cortar papel, plástico, cuero y madrea… El cortatubos: Es un tipo de cuchilla especial para cortar tubos.

8. HERRAMIENTAS PARA SERRAR Sierra de marquetería o de pelo: Su usa para espesores de material no muy grandes. De 0 a 5 mm en madrea, aglomerado y chapa. También se puede usar con metales blandos, la diferencia esta en la hoja de sierra a utilizar. Para metal se utiliza un pelo con dientes muy finos. Serruchos: Se usan para madera. Sierra de arco: Se usa para cortar metal. La posición de los dientes va hacia adelante. Sierra eléctrica Asahi-Koki: es una sierra de pelo automática que puede cortar madera, hierro, latón… su utilización es muy sencilla Sierra de calar: Puedes cortar diferentes materiales, madera, aluminio, etc. Con solo cambiar la hoja de sierra. También puede cortar en ángulos inclinando el soporte apoyo.

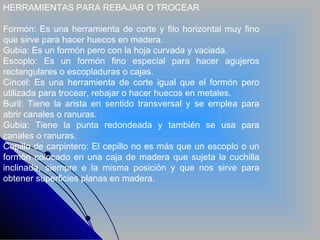

9. HERRAMIENTAS PARA REBAJAR O TROCEAR Formón: Es una herramienta de corte y filo horizontal muy fino que sirve para hacer huecos en madera. Gubia: Es un formón pero con la hoja curvada y vaciada. Escoplo: Es un formón fino especial para hacer agujeros rectangulares o escopladuras o cajas. Cincel: Es una herramienta de corte igual que el formón pero utilizada para trocear, rebajar o hacer huecos en metales. Buril: Tiene la arista en sentido transversal y se emplea para abrir canales o ranuras. Gubia: Tiene la punta redondeada y también se usa para canales o ranuras. Cepillo de carpintero: El cepillo no es más que un escoplo o un formón colocado en una caja de madera que sujeta la cuchilla inclinada, siempre e la misma posición y que nos sirve para obtener superficies planas en madera.

10. Los metales Metal se usa para denominar a los elementos químicos caracterizados por ser buenos conductores del calor y la electricidad, poseen alta densidad, y son sólidos en temperaturas normales (excepto el mercurio); sus sales forman iones electropositivos (cationes) en disolución. La ciencia de materiales define un metal como un material en el que existe un solape entre la banda de valencia y la banda de conducción en su estructura electrónica (enlace metálico). Esto le da la capacidad de conducir fácilmente calor y electricidad, y generalmente la capacidad de reflejar la luz, lo que le da su peculiar brillo.

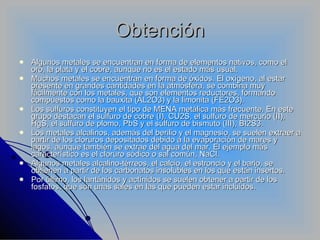

11. Obtención Algunos metales se encuentran en forma de elementos nativos, como el oro, la plata y el cobre, aunque no es el estado más usual. Muchos metales se encuentran en forma de óxidos. El oxígeno, al estar presente en grandes cantidades en la atmósfera, se combina muy fácilmente con los metales, que son elementos reductores, formando compuestos como la bauxita (AL2O3) y la limonita (FE2O3). Los sulfuros constituyen el tipo de MENA metálica más frecuente. En este grupo destacan el sulfuro de cobre (I), CU2S, el sulfuro de mercurio (II), HgS, el sulfuro de plomo, PbS y el sulfuro de bismuto (III), BI2S3. Los metales alcalinos, además del berilio y el magnesio, se suelen extraer a partir de los cloruros depositados debido a la evaporación de mares y lagos, aunque también se extrae del agua del mar. El ejemplo más característico es el cloruro sódico o sal común, NaCl. Algunos metales alcalino-térreos, el calcio, el estroncio y el bario, se obtienen a partir de los carbonatos insolubles en los que están insertos. Por último, los lantánidos y actínidos se suelen obtener a partir de los fosfatos, que son unas sales en las que pueden estar incluidos.

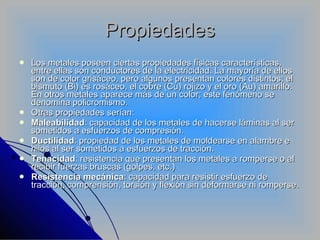

12. Propiedades Los metales poseen ciertas propiedades físicas características, entre ellas son conductores de la electricidad. La mayoría de ellos son de color grisáceo, pero algunos presentan colores distintos; el bismuto (Bi) es rosáceo, el cobre (Cu) rojizo y el oro (Au) amarillo. En otros metales aparece más de un color; este fenómeno se denomina policromismo. Otras propiedades serían: Maleabilidad : capacidad de los metales de hacerse láminas al ser sometidos a esfuerzos de compresión. Ductilidad : propiedad de los metales de moldearse en alambre e hilos al ser sometidos a esfuerzos de tracción. Tenacidad : resistencia que presentan los metales a romperse o al recibir fuerzas bruscas (golpes, etc.) Resistencia mecánica : capacidad para resistir esfuerzo de tracción, comprensión, torsión y flexión sin deformarse ni romperse.

13. Clasificación. Metales alcalinos Son seis elementos químicos del grupo 1 (o IA) del sistema periódico. Son blandos, tienen puntos de fusión bajos, y siempre se encuentran en la naturaleza combinados con otros elementos. Son agentes reductores (pierden fácilmente un electrón, y reaccionan con agua para formar hidrógeno gas e hidróxidos del metal. Los metales alcalinos son: litio, sodio, potasio, rubidio, cesio y francio Metales alcalinotérreos , Son seis elementos químicos que se encuentran en el grupo 2 (o IIA) del sistema periódico. Son poderosos agentes reductores, es decir, se desprenden fácilmente de los electrones. Son menos reactivos que los metales acalinos, pero lo suficiente como para no existir libres en la naturaleza. Son bastante frágiles, Son maleables y dúctiles. Conducen bien la electricidad y cuando se calientan arden fácilmente en el aire. Los metales alcalinotérreos son: berilio, magnesio, calcio, estroncio, bario y radio. Sus óxidos se llaman tierras alcalinas.

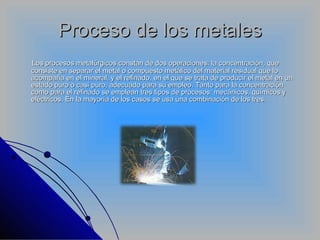

14. Proceso de los metales Los procesos metalúrgicos constan de dos operaciones: la concentración, que consiste en separar el metal o compuesto metálico del material residual que lo acompaña en el mineral, y el refinado, en el que se trata de producir el metal en un estado puro o casi puro, adecuado para su empleo. Tanto para la concentración como para el refinado se emplean tres tipos de procesos: mecánicos, químicos y eléctricos. En la mayoría de los casos se usa una combinación de los tres.

15. Aplicación del metal Para cada aplicación de metal existe un proceso de pulido y de acabado que sirven para mejorar el rendimiento de los productos. Las aplicaciones son infinitas e incluyen desde piezas de automóviles y camiones hasta hélices para turbinas de reacción. Es por eso que Schaffner Manufacturing fabrica compuestos y ruedas pulidoras a la medida para el acabado y el pulido de distintos metales y productos. Lo invitamos a visitar nuestra galería que sigue a continuación para conocer los requerimientos para las distintas aplicaciones

16. Uso en la industria Metales que están destinados a un uso especial, son el antimonio, el cadmio o el litio. Los pigmentos amarillos y anaranjados del cadmio son muy buscados por su gran estabilidad, como protección contra la corrosión, para las soldaduras y las aleaciones correspondientes y en la fabricación de baterías de níquel y cadmio, consideradas excelentes por la seguridad de su funcionamiento. También se le utiliza como estabilizador en los materiales plásticos (PVC) y como aleación para mejorar las características mecánicas del alambre de cobre. Su producción se lleva a cabo en el momento de la refinación de zinc, con el que está ligado, se trata de un contaminante peligroso. El litio, metal ligero, se emplea principalmente en la cerámica y en los cristales, como catalizador de polimerización y como lubricante, así como para la obtención del aluminio mediante electrólisis. También se emplea para soldar, en las pilas y en las baterías para relojes, en medicina (tratamiento para los maníaco-depresivos) y en química. El níquel, a causa de su elevada resistencia a la corrosión, sirve para niquelar los objetos metálicos, con el fin de protegerlos de la oxidación y de darles un brillo inalterable en la intemperie. El denominado "hierro blanco" es, en realidad, una lamina de acero dulce que recibe un baño de cloruro de zinc fundido, y a la que se da después un revestimiento especial de estaño.

17. PLASTICO El término plástico en su significación más general, se aplica a las sustancias de similares estructuras que carecen de un punto fijo de evaporación y poseen durante un intervalo de temperaturas propiedades de elasticidad y flexibilidad que permiten moldearlas y adaptarlas a diferentes formas y aplicaciones. Sin embargo, en sentido concreto, nombra ciertos tipos de materiales sintéticos obtenidos mediante fenómenos de polimerización o multiplicación semi-natural de los átomos de carbono en las largas cadenas moleculares de compuestos orgánicos derivados del petróleo y otras sustancias naturales.

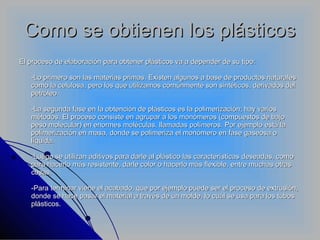

18. Como se obtienen los plásticos El proceso de elaboración para obtener plásticos va a depender de su tipo: -Lo primero son las materias primas. Existen algunos a base de productos naturales como la celulosa, pero los que utilizamos comúnmente son sintéticos, derivados del petróleo. -La segunda fase en la obtención de plásticos es la polimerización; hay varios métodos. El proceso consiste en agrupar a los monómeros (compuestos de bajo peso molecular) en enormes moléculas, llamadas polímeros. Por ejemplo está la polimerización en masa, donde se polimeriza el monómero en fase gaseosa o líquida. -Luego se utilizan aditivos para darle al plástico las características deseadas, como para hacerlo más resistente, darle color o hacerlo más flexible, entre muchas otras cosas. -Para terminar viene el acabado, que por ejemplo puede ser el proceso de extrusión, donde se hace pasar el material a través de un molde, lo cuál se usa para los tubos plásticos.

19. Propiedades de los plásticos Las propiedades y características de la mayoría de los plásticos (aunque no siempre se cumplen en determinados plásticos especiales) son estas: fáciles de trabajar y moldear, tienen un bajo costo de producción, poseen baja densidad, suelen ser impermeables, buenos aislantes eléctricos, aceptables aislantes acústicos, buenos aislantes térmicos, aunque la mayoría no resisten temperaturas muy elevadas, resistentes a la corrosión y a muchos factores químicos; algunos no son biodegradables ni fáciles de reciclar, y si se queman, son muy contaminantes.

20. Clasificación de los plásticos Según el monómero base En esta clasificación se considera el origen del monómero del cual parte la producción del polímero. Naturales: Son los polímeros cuyos monómeros son derivados de productos de origen natural con ciertas características como, por ejemplo, la celulosa, la caseína y el caucho. Dentro de dos de estos ejemplos existen otros plásticos de los cuales provienen: Los derivados de la celulosa son: el celuloide, el celofán y el callón. Los derivados del caucho son: la goma y la ebonita. Sintéticos: Son aquellos que tienen origen en productos elaborados por el hombre, principalmente derivados del petróleo como lo son las bolsas de polietileno Según su comportamiento frente al calor Termoplásticos caucho obtenidos adicionando ácido clorhídrico a los polímeros de caucho.

21. Un termoplástico es un plástico que, a temperatura ambiente, es plástico o deformable, se convierte en un líquido cuando se calienta y se endurece en un estado vítreo cuando se enfría suficiente. La mayoría de los termoplásticos son polímeros de alto peso molecular, los que poseen cadenas asociadas por medio de débiles fuerzas Van der Waals (Polietileno); fuertes interacciones dipolo-dipolo y enlace de hidrógeno; o incluso anillos aromáticos apilados (polietileno). Los polímeros termoplásticos difieren de los polímeros termoestables en que después de calentarse y moldearse éstos pueden recalentarse y formar otros objetos, ya que en el caso de los termoestables o termo duros, su forma después de enfriarse no cambia y este prefiere incendiarse.. Sus propiedades físicas cambian gradualmente si se funden y se moldean varias veces.

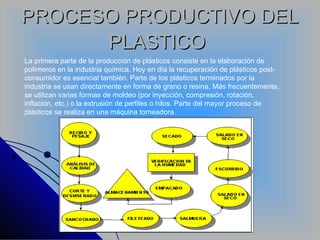

22. PROCESO PRODUCTIVO DEL PLASTICO La primera parte de la producción de plásticos consiste en la elaboración de polímeros en la industria química. Hoy en día la recuperación de plásticos post-consumidor es esencial también. Parte de los plásticos terminados por la industria se usan directamente en forma de grano o resina. Más frecuentemente, se utilizan varias formas de moldeo (por inyección, compresión, rotación, inflación, etc.) o la extrusión de perfiles o hilos. Parte del mayor proceso de plásticos se realiza en una máquina torneadora.

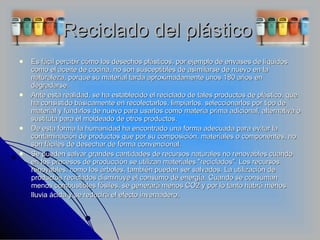

23. Reciclado del plástico Es fácil percibir cómo los desechos plásticos, por ejemplo de envases de líquidos como el aceite de cocina, no son susceptibles de asimilarse de nuevo en la naturaleza, porque su material tarda aproximadamente unos 180 años en degradarse. Ante esta realidad, se ha establecido el reciclado de tales productos de plástico, que ha consistido básicamente en recolectarlos, limpiarlos, seleccionarlos por tipo de material y fundirlos de nuevo para usarlos como materia prima adicional, alternativa o sustituta para el moldeado de otros productos. De esta forma la humanidad ha encontrado una forma adecuada para evitar la contaminación de productos que por su composición, materiales o componentes, no son fáciles de desechar de forma convencional. Se pueden salvar grandes cantidades de recursos naturales no renovables cuando en los procesos de producción se utilizan materiales "reciclados". Los recursos renovables, como los árboles, también pueden ser salvados. La utilización de productos reciclados disminuye el consumo de energía. Cuando se consuman menos combustibles fósiles, se generará menos CO2 y por lo tanto habrá menos lluvia ácida y se reducirá el efecto invernadero .

24. impacto medio ambiental del plástico Actualmente estos plásticos son muy utilizados como envases o envolturas de sustancias o artículos alimenticios que al desecharse sin control, tras su utilización, han originado gigantescos basureros marinos, como la llamada «sopa de plástico», el mayor vertedero del mundo. De este modo, surge el problema asociado la contaminación ambiental, muchas veces producto del desecho de los plásticos de alta y baja densidad. Las características moleculares ( tipos de polímeros) del plástico contribuyen a que presenten una gran resistencia a la degradación ambiental y con mayor razón a la biodegradación. La radicación UV del sol es la única forma de degradación natural que hace sentir sus efectos en el plástico a mediano plazo, destruyendo los enlaces poliméricos y tornándolo frágil y quebradizo. Como es evidente el desecho acumulativo de estos plásticos al ambiente trae graves consecuencias a las comunidades como lo son las enfermedades entre las cuales se encuentra el dengue; producida por el acumulamiento de basura y estancamiento de aguas negras sirviendo éstos como criaderos del zancudo patas blancas. Entre otras de las consecuencias importantes se pueden mencionar son las obstrucciones de las tuberías de aguas negras. Aunado a ello el desecho de estos materiales plásticos al ambiente provoca la disminución del embellecimiento de algunas áreas

25. Web grafía http://www.aulatecnologia.com/ESO/TERCERO/teoria/teoriatercero.htm http://www.colmenesiano.org/departamentos/tecnol/1%C2%BA%20eso/metales/metalespropiedades.swf http://www.librosvivos.net/smtc/homeTC.asp?TemaClave=1122 http://www.monografias.com/trabajos5/plasti/plasti.shtml http://es.wikipedia.org/wiki/Pl%C3%A1stico http://www.nuevaalejandria.com/archivos-curriculares/ciencias/nota-022a.htm http://escuelas.consumer.es/web/es/reciclaje/online/pag0401_3.php http://www.ecojoven.com/cuatro/12/plasticos.html http://www.euskonews.com/0063zbk/gaia6305es.html http://www.iesunibhi.com/ikasleak/FileStorage/view/alumnos/M%C3%A1quina-Herramienta.pdf http://www.weidmuller.com/es/node/43294
