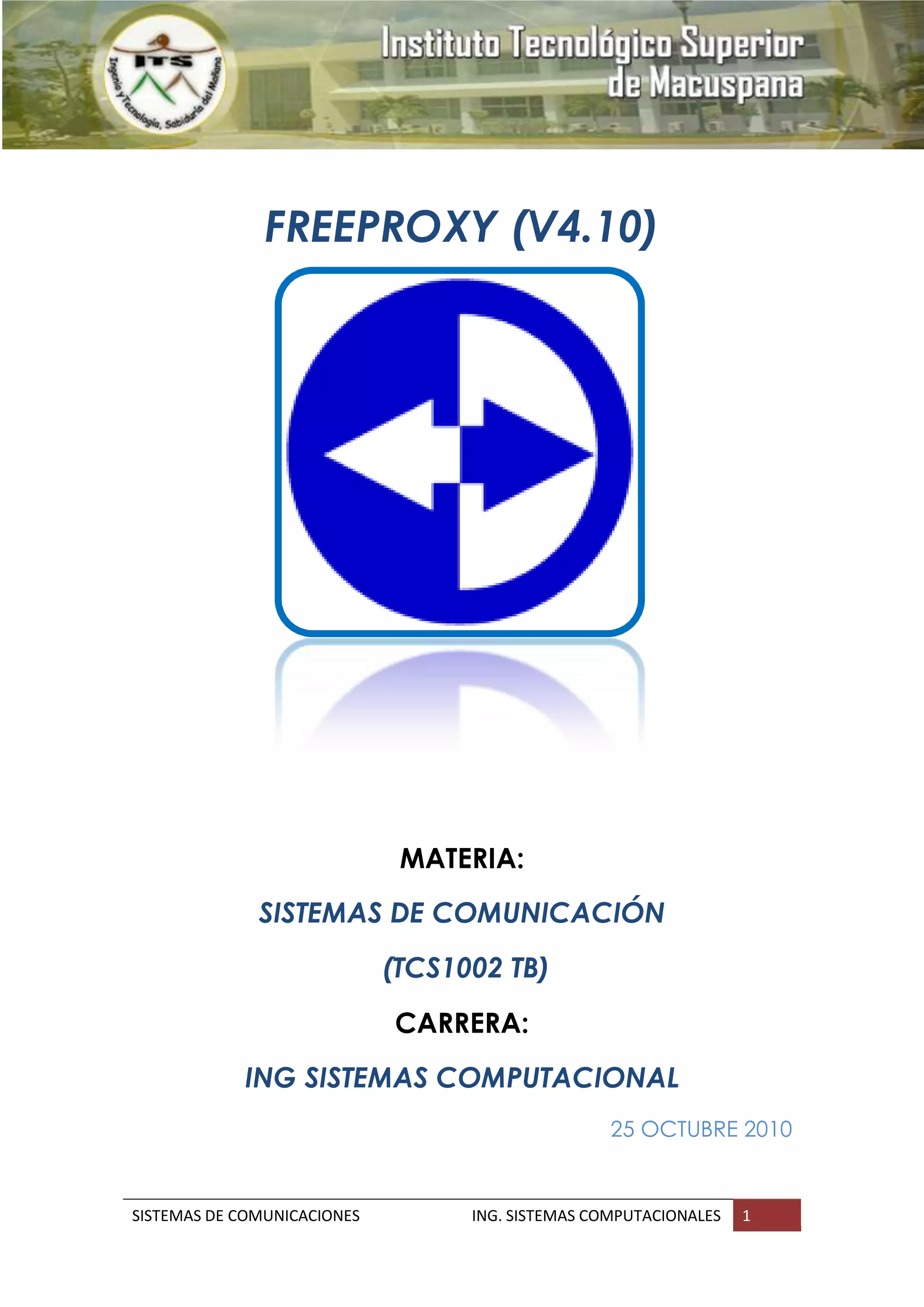

1. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
FREEPROXY (V4.10)
MATERIA:
SISTEMAS DE COMUNICACIÓN
(TCS1002 TB)
CARRERA:
ING SISTEMAS COMPUTACIONAL
25 OCTUBRE 2010
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 1
2. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
“N o hay que confundir nunca
El conocimiento con la sabiduría.
El primero nos sirve para ganarnos
La vida; la sabiduría nos ayuda a vivir”.
“ T odo mundo quiere
Tener un amigo, pocos
Se toman la
Molestia de ser uno”.
“L as grandes obras son
Hechas no con la fuerza,
Sino con la perseverancia”.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 2
3. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
INDICE
Introducción
Instalación del FreeProxy ................................................................................... 3
Arquitectura del FreeProxy ................................................................................. 6
Centro de control del FreeProxy......................................................................... 7
Menú archivo................................................................................................... 7
Menú defina .................................................................................................... 8
Menú Start/Stop .............................................................................................. 8
Menú Help ....................................................................................................... 8
Realizacion de la configuración del FreeProxy................................................... 9
Definir el Password para el centro de control del FreeProxy ......................... 9
Configurar Ban List ...................................................................................... 10
Crear calendarios ........................................................................................ 12
Crear grupos y usuarios .............................................................................. 13
Asignar usuarios a los grupos ..................................................................... 14
Activar la cache del FreeProxy .................................................................... 14
Activar las listas negras .............................................................................. 15
Configurar o definir un puerto(proxy) ................................................................ 15
Configurar un puerto Http ................................................................................. 15
Apertura del puerto HTTP .................................................................................. 8
Agregar Ban List.......................................................................................... 17
Agregar permisos para URL o IP ................................................................ 17
Denegar el acceso a URL o IP .................................................................... 18
Iniciar o detener el servicio del FreeProxy........................................................ 19
Configuración del navegador............................................................................ 19
Configuración del puerto para el acceso al MSN ............................................. 21
Crear puerto SOCKS ........................................................................................ 21
Crear un calendario ..................................................................................... 21
Crear un grupo y usuarios para el uso del MSN .......................................... 22
Asignar usuarios a los grupos ..................................................................... 23
Abrir puerto SOCKS ......................................................................................... 23
Configuración del MSN .................................................................................... 25
Conclusión
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 3
4. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
MATERIA:
SISTEMA DE COMUNICACIÓN
TCS1002-TB
CATEDRÁTICO:
Lic. Clemente Hernández Arias
TEMA:
Manual de FreeProxy Versión 4.0
ALUMNOS:
Daniel Chablé Reyes
Jannet Cruz Félix
Francisco Javier García Gerónimo
Adriana Hernández Jiménez
Ana María Hernández Jiménez
Walter Moo Guzmán
Guadalupe Nájera Hernández
CARRERA:
Ing. Sistemas Computacionales
7to. Semestre Turno: Vespertino
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 4
5. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
INTRODUCCION
FreeProxy es un software libre, es un programa con el cual podemos habilitar
una conexión sencilla al internet, para luego dar acceso a internet a otras
computadoras en una red.
FreeProxy es un mecanismo para proporcionar acceso controlado a internet o
intranet. Incluye métodos de seguridad avanzados, nombre del usuario y
verificación de contraseña y filtrado de IP.
Típicamente una computadora se conecta al proveedor de servicios de internet
y otras computadoras se conecta en “punto de acceso” de la red local a la
computadora conectada a internet corriendo el programa de FreeProxy. Ningún
otro software es requerido en los demás sistemas de cliente.
Recordemos que para el uso de un servidor proxy debemos configurar los host
usuarios abriendo cada puerto según el servicio requerido por el cliente, dicha
apertura de puerto solo lo realizara el administrador o el personal autorizado
para el uso de la aplicación del servidor FreeProxy.
Para utilizar FreeProxy debemos haber configurado nuestro DHCP de nuestro
servidor ya que es el que proveerá las IP de forma dinámica a los equipos
conectados a nuestro servidor creando una red local.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 5
6. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Instalación del FreeProxy.
Debemos tener en cuenta la ubicación en la que se encuentre el setup del
FreeProxy.
Después de haber ubicado nuestro setup dar doble clic en setup o dar clic
derecho ejecutar aparecerá el asistente para la instalación.
Dar clic en el botón Next aparacera la siguiente ventana del asistente.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 6
7. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Activar la casilla de I accept the agreement dar clic en el botón <Back y
aparecerá la siguiente interfaz de la instalacion.
Elegir la ubicación de la aplicación dar clic en el botón next aparecerá la
siguiente ventana.
Dar clic en el botón Next seguir en la siguiente ventana. Dar clic en Next.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 7
8. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Esperar a que se complete la instalación.
Dar clic en next
Dar clic en Finish para terminar la instalación.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 8
9. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Arquitectura del FreeProxy.
En el diagrama de arriba, se muestra un sistema o servidor de FreeProxy que
esta conectado a internet, mientras los demás equipos Cliente están
conectados al servidor y estos a su vez pueden acceder a internet por el
servicio del servidor de FreeProxy.
Características del FreeProxy.
Control de calendario:
Cree calendarios semanales para determinar
- Cuando los usuarios puedan acceder a los servicios.
Control de sesión:
Siempre y cuando los usuarios estén registrados, y cuenten con su usuario y
contraseña.
Activar el servidor FreeProxy:
Corra FreeProxy como un servicio o en el modo consola para ambos Windows
98/me y XP/2000/2003/NT.
Protocolos:
HTTP, FTP, SMTP, NNTP y el TCP construyendo un túnel, FTP sobre HTTP,
FTP sobre SOCKS4/4a/ 5 proxy.
Seguridad de recurso:
Controle acceso a los puertos, URLs, IP dirija y controle el acceso a cada uno
de los servicios.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 9
10. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Autenticación de usuario
Autentifique los datos de usuario de FreeProxy basados en una interfaz
amigable a los usuarios.
Ban List:
Acceso e intentos para acceder a sitios prohibidos. Impida acceso a las
direcciones de IP y sitios Web
El centro de control del FreeProxy.
El centro de control del FreeProxy permite definir los parámetros de
configuración para controlar la forma en que trabajara el FreeProxy/FreeWeb.
Características:
El centro de control es exhibido en ventanas típicas con una interfaz amigable
para el usuario. Los botones a lo largo de la parte superior crea nuevos
artículos o recursos, para escoger o abrir uno de los recursos que se
encuentre en las listas de la ventana inferior, de doble clic en el icono de la
lista. Los permisos de los recursos son establecidos dentro de los puertos o
servicios de IP.
Menú archivo(File).
El menú de archivo tiene las siguientes opciones:
File new.
Archivo nuevo: crea un nuevo archivo del centro de control del FreeProxy.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 10
11. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
File open Ctrl + O.
Abrir archivo: Abra un archivo configurado de FreeProxy (.cfg).
File save Ctrl +S File Save as Ctrl + A.
Guardar archivo, guardar como: Salve los datos creados de un archivo. Tan
pronto como el archivo se ha salvado el nombre del archivo aparecerá en la
parte superior.
File Exit Ctrl + X.
Salir: salga del centro de control de FreeProxy.
Menú defina (Define).
El menú define nos proporcionar el acceso a crear nuevos puertos, servicios,
servicios IP, calendarios, crear usuarios, definir la cache, importar o exportar
usuarios así como definir una contraseña para el centro de control del
FreeProxy.
Menú Start/Stop.
En este menú podemos arrancar o correr nuestro FreeProxy en forma de
servicio o de modo consola.
Menú Help.
Nos proporciona la ayuda sobre la forma de manejar el FreeProxy.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 11
12. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Realización de la configuración del FreeProxy.
Definir el password para el centro de control del FreeProxy.
Esta opción nos permitirá tener el control de acceso a nuestro servicio de
FreeProxy, el cual solo podrá definir el administrador del servicio o el personal
calificado.
Para lograr esto deberá seguir los siguientes pasos:
Abrir el FreeProxy Control Center:
Inicio todos los programas FreeProxy FreeProxy Control Center.
Seleccionar el menú Define Set Control Centre Password.
Y aparecerá la siguiente ventana:
Debemos asignar la contraseña confirmar la contraseña dar clic en el
botón Done.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 12
13. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Una vez que la contraseña ha sido puesta, cada vez que el centro de control
sea abierto, el servicio de FreeProxy le preguntara antes de entrar la
contraseña para que se le permite el acceso a cualquiera de las funciones.
Configurar Ban List:
Para poder crear listas negras en FreeProxy debemos crear un categoría
donde se le podrá asignar las URLs e IP las cuales estarán restringidas para
los usuarios.
Para lograr esto debemos cumplir los siguientes pasos:
Dar clic en el icono Ban List y aparecerá la siguiente interfaz.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 13
14. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Para crear una lista negra debemos primero crear una categoría:
Dar clic en el icono new dar clic en el botón add parece la siguiente
ventana.
Agregamos un nombre a la categoría ejemplo: pasa_tiempo damos clic
en el botón Done.
Y automáticamente abremos creado una nueva categoría.
Para agregar las URLs/IP debemos seleccionar la categoría y dar clic en el
botón manage category details .
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 14
15. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Y dar clic en el botón Add URL/IP y aparecerá la ventana de agregar
URL/IP. dar clic en el botón Done.
El ultimo el paso seria dar guardar a nuestra lista negra dando clic en le icono
de guardar de la barra de herramientas de la parte superior de la ventana.
Tendremos que elegir la ubicación donde se guardara la lista creada dentro de
nuestro servidor.
Crear calendarios.
Estos nos permitirán tener un control de los servicios del proxy asignando los
días y los horarios en que estarán activos los servicios del FreeProxy.
Para crear un calendario debemos… dar clic en el icono de calendar
asignar un nombre y los horarios iniciales y fianles en que estará laborando
el servicio.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 15
16. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Crear grupos y usuarios.
Para crear un grupo tenemos… dar clic en el icono de Users seleccionar
Group dar clic en el botón Add aparecerá una ventana en la cual
tendremos que asignar un nombre y una descripción del grupo dar clic en el
botón Done.
Crear usuarios: para crear los usuarios tenemos que seleccionar Users dar
clic en el botón Add en la ventana que aparecerá tenemos que dar un
nombre de usuario descripción asignar una contraseña dar clic en el
botón Done.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 16
17. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Asignar usuarios a los grupos.
Para asignar los usuarios creados al grupo creado anteriormente tenemos que
elegir Group seleccionar el grupo creado dar clic en el botón Add en
la ventana que aparece agregar el nombre del usuario creado y que
deseamos añadir a ese grupo dar clic en el botón Done.
Activar la cache del FreeProxy.
Una de las opciones que nos brinda el FreProxy es el manejo de una cache
para poder activar este recurso debemos seguir los siguientes pasos:
Dar clic en el icono de cache nos aparecerá una ventana activaremos la
casilla de activar la cache elegir la ubicación donde estará guardada los
archivos de la cache. dar clic en el botón Done.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 17
18. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Activar las listas negras.
Si notamos en la parte media de la ventana del FreeProxy observamos que las
Ban List no están activadas. Para poder activar las listas debemos…
Dar clic en options en la parte inferior activamos la casilla de activar Ban
List buscar la ubicación donde se encuentre guardada las lista anteriormente
creada dar clic en el botón Done.
Configurar o definir un puerto (Proxy).
Configurar el puerto HTTP para el acceso de internet.
Referencias:
Name: definir un nombre para identificar el puerto.
Protocol:
8080 para internet
1080 para SOCKS 4, 4a and 5**
25 para mail (SMTP)
110 para POP
119 para NNTP
23 para Telnet
21 para FTP.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 18
19. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Local Binding: elegir la vinculación local, debemos elegir la tarjeta de Ethernet
que nos proporcionara el internet. Y de forma automática mostrara la IP de
nuestro servidor.
HTTP options:
Elegiremos las opciones de autentificar usuarios al momento de ingresar a
internet.
Calendar:
Podemos elegir un calendario creado para manejar los días y horas en que
estará activo nuestro servicio del Proxy.
Permissions:
Asignaremos los permisos de los recursos configurados en cada protocolo.
Apertura del puerto HTTP Proxy para el acceso de internet:
Para la apertura de un puerto, debemos seguir los siguientes pasos:
Dar clic en el icono Proxies y aparecerá la siguiente ventana:
Name agregar un nombre protocol elegir un protocolo esn este caso HTTP
local binding elegir nuestra tarjeta local con la dirección IP en este caso
192.168.0.1
HTTP Options Use HTTP Autehentification Basic realm: podemos
colocar la frase que queramos.
Calendar elegir un calendario existente.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 19
20. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Para agregar Permisos
Agregar Ban List dentro del protocolo de HTTP:
Para poder agregar los permisos tenemos que dar clic en el botón
Permissions en la ventana que aparece dar clic en el botón Add
resource aparecerá otra ventana elegir el tipo de recurso en este caso
será Ban List URL or IP Address por default se activa la casilla Forbidden
elegir a todos los usuarios (All Users).--> dar clic en el botón Done.
Agregar permisos para accesar a internet.
Para permitir a los usuarios tener acceso a internet dar clic en permissions
en la ventana que aparece dar clic en Add Resource elegir el tipo de
recurso en este caso será Full Url or Path Filter escribir en la casilla Url or
Path * este * permite acceder a cualquier pagina siempre y cuando no este
en la lista de restricción activar la casilla Grantedagregar el calendario
antes creado en for this user group activar la casilla de user must
authentificate… dar clic en el botón Done.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 20
21. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Denegar el acceso a internet a usuarios no registrados.
Para prohibir el acceso a usuarios no deseados debemos realizar pasos
similares al de la configuración anterior. dar clic en Permissions dar clic
en el botón Add resource elegir el tipo de recurso Full Url or Path
Address escribir un * en la casilla de URL or Path activar la casilla de
Forbidden(prohibido) seleccionar All User clic en el botón done.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 21
22. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Iniciar o detener el servicio del FreeProxy.
para poder iniciar o detener el servicio del proxy damos clic en el icono de
start/stop aparecerá una ventana desde hay elegirmeos de que modo
queremos iniciar nuestra aplicación para iniciarlo de modo servicio damos
clic en el botón Start del servicio mode-
para iniciarlo de modo consola damos clic en el botón start de la parte inferior
de console mode dar clic en el botón Ok.
para verificar que la aplicación este corriendo en la parte superior de la ventana
marca el service: Running.
Configuración del navegador.
Uno de los últimos pasos para tener el acceso a internet en los equipos clientes
debemos configurar nuestro Internet Explorer.
Abrimos el internet Explorer damos clic en la barra de menú herramientas
opciones de internet conexiones configuración de Lan activar
la casilla de usar Proxy dar clic en el botón avanzadas definir el nombre
o IP de l servidor numero de puerto 8080. clic en Aceptar.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 22
23. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Con esta configuración en el navegador de internet se podrá conectar al
servidor de FreeProxy lo único que queda será que el cliente se autentifique
para tener el acceso a internet.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 23
24. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Configurar puerto para el acceso al MSN: Messenger
Crear puerto SOCKS:
Crear un calendario:
Crear un calendario con los días y horarios para ser uso del servicio
del Messenger.
Dar clic en el icono calendar asignar un nombre ejemplo:MSN con una
descripción ejemplo: MSN users Messenger asignar las horas y los días en
que estará activo.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 24
25. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Crear un grupo y usuarios para el uso del Messenger:
Crearemos un grupo especial para el uso del Messenger así como los usuarios
que tendrán el acceso a este servicio.
Para crear un grupo tenemos que … dar clic en el icono de Users
seleccionar Group dar clic en el botón Add aparecerá una ventana en la
cual tendremos que asignar un nombre y una descripción del grupo dar clic
en el botón Done. Ejemplo: MSN user
Crear usuarios: para crear los usuarios tenemos que seleccionar Users dar
clic en el botón Add en la ventana que aparecerá tenemos que dar un
nombre de usuario descripción asignar una contraseña dar clic en el
botón Done.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 25
26. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Asignar usuarios a los grupos.
Para asignar los usuarios creados al grupo creado anteriormente tenemos que
elegir Group seleccionar el grupo creado dar clic en el botón Add en
la ventana que aparece agregar el nombre del usuario creado y que
deseamos añadir a ese grupo dar clic en el botón Done.
Abrir Puerto Socks:
Para poder configurar este protocolo debemos crear un nuevo Proxies…
Dar clic en el icono de Proxies dar un nombre por ejemplo: MSN elegir el
protocolo a usar este caso será SOCKS 4/4a/5 proxy por default da el
puerto 1080 elegiremos el adpatador de red de nuestro servidor que nos
ofrece el servicio de internet con la dirección IP del servidor Socks options
activaremos las casillas Users must authenticate la casilla allow incoming
connections elegir el adaptador de las conexiones entrantes dar clic en el
botón Done.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 26
27. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Debemos elegir el calendario creado para el uso del Messenger para
agregar los permisos del uso del servicio dar clic en Permissions en la
ventana que aparece dar clic en el botón Add resource elegir el tipo de
recurso en esta configuración se elegirá Socks 4/4a/5 proxy activar la
casilla Granted elegir el grupo y dar clic en el botón Done.
Para negar el acceso a usuarios no deseados seguimos los pasos anteriores
pero en este ocasión elegir el permiso de Forbidden en For this user
group elegir todos los usuarios (all users) dar clic en el botón Done.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 27
28. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Una vez configurado el puerto 1080 debemos guardar nuestras
configuraciones y correr nuestro servidor proxy.
Damos clic en el menú File save dar clic en el icono de start/stop dar
clic en el botón de start en modo servicio dar clic en el botón OK.
Configuracion del MSN: Messenger
Como ultimo paso debemos configurar nuestro Messenger.
Abrimos la aplicación del Messenger damos clic en la barra de menú
herramientas opciones conexión configuraciones avanzadas
configurar el Socks definir que vamos a usar un servidor proxy definir la
dirección IP o nombre del servidor proxy colocar el numero de puerto 1080
autentificar el usuario nombre del usuario contraseña dar clic en el
botón probar.
Con esto el servicio hara una prueba de conexión para indicar que ya puede
hacer uso del Messenger
Dar clic en aceptar en la prueba de conexión dar clic en el botón aceptar de
la configuración avanzada dar inicio de sesión para comprobar el uso del
Messenger.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 28
29. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 29
30. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
Con la realización de los pasos podemos concluir la practica sobre la
configuración del proxy.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 30
31. [MANUAL DE FREEPROXY INTERNET SUITE ] VERSION 4.10
CONCLUSION.
Con la elaboración de esta practica llegamos a la conclusión de que es
importante saber que la administración de los servidores tienen que ser
eficientes ya que son los que proveen la comunicación entre host clientes o
usuarios. Y tener en cuenta que los usuarios no tienen la capacidad de
administrar sus equipos ya que pueden meterse en lugares prohibidos o
paginas indebidas; con eso los administradores de servicios de proxy tienen la
capacidad de prohibir o restringir páginas innecesarias para la elaboración de
sus desempeños laborales de dichos clientes.
Con la elaboración de este manual logramos dar y compartir los conocimientos
necesarios para una buena administración de servicios dentro de una red local.
Con el uso del software FreeProxy obtenemos mayores y mejores rendimientos
en cuestión de administración de equipos clientes.
Recordemos que hay una gran variedad de software para la administración de
nuestros sistemas desde los servidores Proxy o NAT.
SISTEMAS DE COMUNICACIONES ING. SISTEMAS COMPUTACIONALES 31
