1. MANUAL DE
INSTALACIÓN Y
CONFIGURACIÓN
WINDOWS XP
PROFESSIONAL Carlos Anchante
1
Soporte y Mantenimiento
PROGRAMA HUASCARAN

2. 2

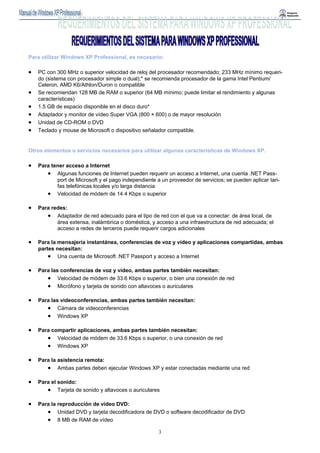

3. Para utilizar Windows XP Professional, es necesario:
• PC con 300 MHz o superior velocidad de reloj del procesador recomendado; 233 MHz mínimo requeri-do
(sistema con procesador simple o dual);* se recomienda procesador de la gama Intel Pentium/
3
Celeron, AMD K6/Athlon/Duron o compatible
• Se recomiendan 128 MB de RAM o superior (64 MB mínimo; puede limitar el rendimiento y algunas
características)
• 1.5 GB de espacio disponible en el disco duro*
• Adaptador y monitor de vídeo Super VGA (800 × 600) o de mayor resolución
• Unidad de CD-ROM o DVD
• Teclado y mouse de Microsoft o dispositivo señalador compatible.
Otros elementos o servicios necesarios para utilizar algunas características de Windows XP.
• Para tener acceso a Internet
• Algunas funciones de Internet pueden requerir un acceso a Internet, una cuenta .NET Pass-port
de Microsoft y el pago independiente a un proveedor de servicios; se pueden aplicar tari-fas
telefónicas locales y/o larga distancia
• Velocidad de módem de 14.4 Kbps o superior
• Para redes:
• Adaptador de red adecuado para el tipo de red con el que va a conectar: de área local, de
área extensa, inalámbrica o doméstica, y acceso a una infraestructura de red adecuada; el
acceso a redes de terceros puede requerir cargos adicionales
• Para la mensajería instantánea, conferencias de voz y vídeo y aplicaciones compartidas, ambas
partes necesitan:
• Una cuenta de Microsoft .NET Passport y acceso a Internet
• Para las conferencias de voz y vídeo, ambas partes también necesitan:
• Velocidad de módem de 33.6 Kbps o superior, o bien una conexión de red
• Micrófono y tarjeta de sonido con altavoces o auriculares
• Para las videoconferencias, ambas partes también necesitan:
• Cámara de videoconferencias
• Windows XP
• Para compartir aplicaciones, ambas partes también necesitan:
• Velocidad de módem de 33.6 Kbps o superior, o una conexión de red
• Windows XP
• Para la asistencia remota:
• Ambas partes deben ejecutar Windows XP y estar conectadas mediante una red
• Para el sonido:
• Tarjeta de sonido y altavoces o auriculares
• Para la reproducción de vídeo DVD:
• Unidad DVD y tarjeta decodificadora de DVD o software decodificador de DVD
• 8 MB de RAM de vídeo

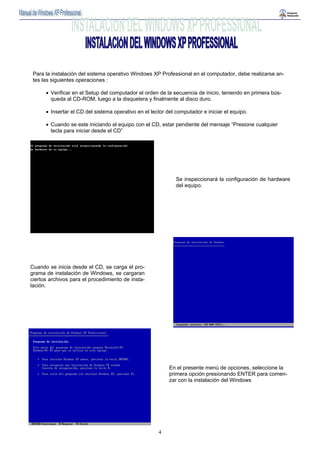

4. Para la instalación del sistema operativo Windows XP Professional en el computador, debe realizarse an-tes
las siguientes operaciones :
• Verificar en el Setup del computador el orden de la secuencia de inicio, teniendo en primera bús-queda
al CD-ROM, luego a la disquetera y finalmente al disco duro.
• Insertar el CD del sistema operativo en el lector del computador e iniciar el equipo.
• Cuando se este iniciando el equipo con el CD, estar pendiente del mensaje “Presione cualquier
tecla para iniciar desde el CD”
4
Cuando se inicia desde el CD, se carga el pro-grama
de instalación de Windows, se cargaran
ciertos archivos para el procedimiento de insta-lación.
Se inspeccionará la configuración de hardware
del equipo.
En el presente menú de opciones, seleccione la
primera opción presionando ENTER para comen-zar
con la instalación del Windows

5. 5
Para aceptar el contrato de licencia presione la
tecla F8.
Si el equipo donde se instala el sistema, ya cuen-ta
con Windows XP Professional, nos mostrará
un mensaje indicándonos dicha situación. Deberá
presionar la tecla ESC para iniciar una instalación
nueva.
Ahora se muestran las particiones existentes
en el disco duro, las cuales desde este entorno
se pueden eliminar, volver a crearlas, y selec-cionar
una de ellas para empezar con la insta-lación.
Como ejemplo tenemos el disco sin particiones
existentes, para crear una presione la tecla C.
Para crear una partición debe definir el tamaño
en MB. Primero elimine el dato que aparece por
defecto ya que se van a crear 2 particiones.
Colocar el tamaño en MB para la primera parti-ción.
Tener en cuenta que si se quiere crear
una primera partición de 20 GB, se deberá in-gresar
20480 MB.
Una vez definido el tamaño presione ENTER.

6. 6

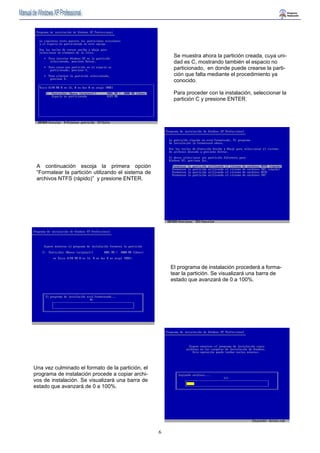

Se muestra ahora la partición creada, cuya uni-dad
es C, mostrando también el espacio no
particionado, en donde puede crearse la parti-ción
que falta mediante el procedimiento ya
conocido.
Para proceder con la instalación, seleccionar la
partición C y presione ENTER.
A continuación escoja la primera opción
“Formatear la partición utilizando el sistema de
archivos NTFS (rápido)” y presione ENTER.
El programa de instalación procederá a forma-tear
la partición. Se visualizará una barra de
estado que avanzará de 0 a 100%.
Una vez culminado el formato de la partición, el
programa de instalación procede a copiar archi-vos
de instalación. Se visualizará una barra de
estado que avanzará de 0 a 100%.

7. 7

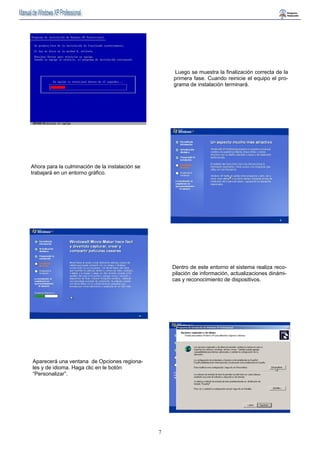

Luego se muestra la finalización correcta de la
primera fase. Cuando reinicie el equipo el pro-grama
de instalación terminará.
Ahora para la culminación de la instalación se
trabajará en un entorno gráfico.
Dentro de este entorno el sistema realiza reco-pilación
de información, actualizaciones dinámi-cas
y reconocimiento de dispositivos.
Aparecerá una ventana de Opciones regiona-les
y de idioma. Haga clic en le botón
“Personalizar”.

8. 8

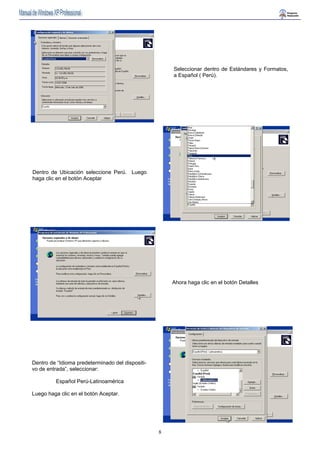

Seleccionar dentro de Estándares y Formatos,
a Español ( Perú).
Dentro de Ubicación seleccione Perú. Luego
haga clic en el botón Aceptar
Ahora haga clic en el botón Detalles
Dentro de “Idioma predeterminado del dispositi-vo
de entrada”, seleccionar:
Español Perú-Latinoamérica
Luego haga clic en el botón Aceptar.

9. 9
Ahora haga clic en el botón Siguiente.
Luego se ingresan los siguientes datos:
Nombre: PROGRAMA HUASCARAN
Organización: MINISTERIO DE EDUCACION
Luego el programa de instalación nos pedirá la
clave del producto.
K348C-BMP73-PT2HH-PXXHY-PTBFW
En este entorno, se ingresa el nombre del equi-po,
y se define una contraseña al usuario Admi-nistrador.

10. 10
Hacemos clic en el botón Si, para aceptar el
nombre.
En este entorno se configura Valores de fecha
y Hora.
En zona horaria escoger:
(GMT –05:00) Bogotá, Lima, Quito
Luego el programa de instalación buscará dis-positivos
de red para su configuración.
Si el programa muestra la ventana de configu-ración
de red, el sistema encontró un dispositi-vo
de red. Seleccione Configuración típica, y
haga clic en Siguiente.

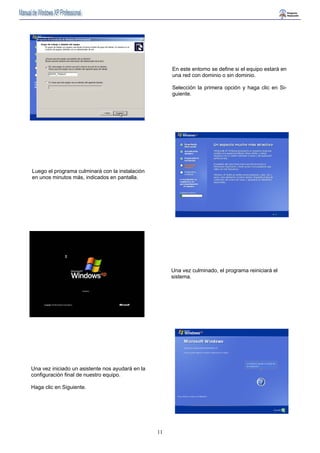

11. 11
En este entorno se define si el equipo estará en
una red con dominio o sin dominio.
Selección la primera opción y haga clic en Si-guiente.
Luego el programa culminará con la instalación
en unos minutos más, indicados en pantalla.
Una vez culminado, el programa reiniciará el
sistema.
Una vez iniciado un asistente nos ayudará en la
configuración final de nuestro equipo.
Haga clic en Siguiente.

12. 12

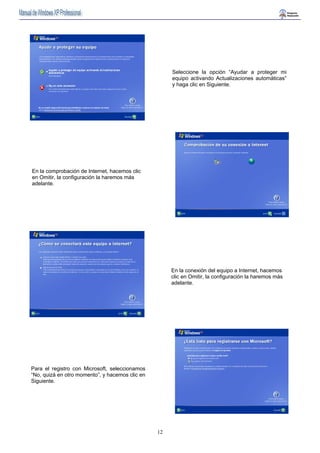

Seleccione la opción “Ayudar a proteger mi
equipo activando Actualizaciones automáticas”
y haga clic en Siguiente.
En la comprobación de Internet, hacemos clic
en Omitir, la configuración la haremos más
adelante.
En la conexión del equipo a Internet, hacemos
clic en Omitir, la configuración la haremos más
adelante.
Para el registro con Microsoft, seleccionamos
“No, quizá en otro momento”, y hacemos clic en
Siguiente.

13. 13

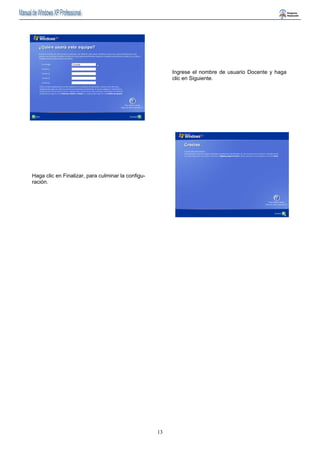

Ingrese el nombre de usuario Docente y haga
clic en Siguiente.
Haga clic en Finalizar, para culminar la configu-ración.

14. 14

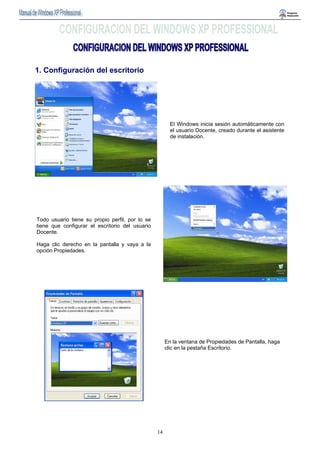

El Windows inicia sesión automáticamente con
el usuario Docente, creado durante el asistente
de instalación.
Todo usuario tiene su propio perfil, por lo se
tiene que configurar el escritorio del usuario
Docente.
Haga clic derecho en la pantalla y vaya a la
opción Propiedades.
En la ventana de Propiedades de Pantalla, haga
clic en la pestaña Escritorio.
1. Configuración del escritorio

15. 15

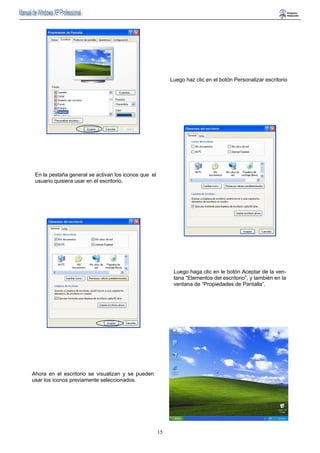

Luego haz clic en el botón Personalizar escritorio
En la pestaña general se activan los iconos que el
usuario quisiera usar en el escritorio.
Luego haga clic en le botón Aceptar de la ven-tana
“Elementos del escritorio”, y también en la
ventana de “Propiedades de Pantalla”.
Ahora en el escritorio se visualizan y se pueden
usar los iconos previamente seleccionados.

16. 16

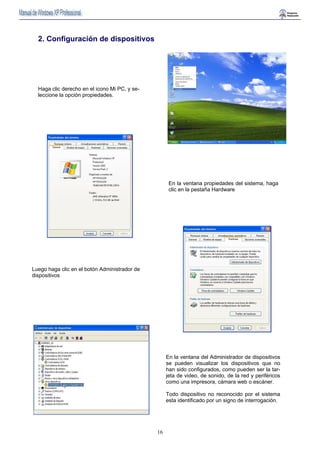

En la ventana propiedades del sistema, haga
clic en la pestaña Hardware
2. Configuración de dispositivos
Luego haga clic en el botón Administrador de
dispositivos
En la ventana del Administrador de dispositivos
se pueden visualizar los dispositivos que no
han sido configurados, como pueden ser la tar-jeta
de video, de sonido, de la red y periféricos
como una impresora, cámara web o escáner.
Todo dispositivo no reconocido por el sistema
esta identificado por un signo de interrogación.
Haga clic derecho en el icono Mi PC, y se-leccione
la opción propiedades.

17. 17

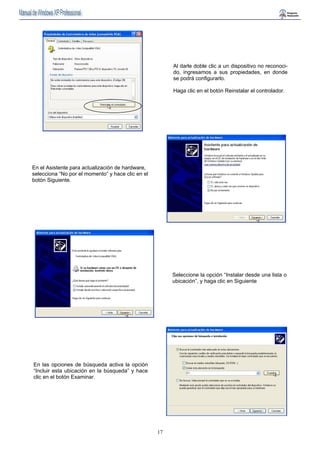

Al darle doble clic a un dispositivo no reconoci-do,
ingresamos a sus propiedades, en donde
se podrá configurarlo.
Haga clic en el botón Reinstalar el controlador.
En el Asistente para actualización de hardware,
selecciona “No por el momento” y hace clic en el
botón Siguiente.
Seleccione la opción “Instalar desde una lista o
ubicación”, y haga clic en Siguiente
En las opciones de búsqueda activa la opción
“Incluir esta ubicación en la búsqueda” y hace
clic en el botón Examinar.

18. 18

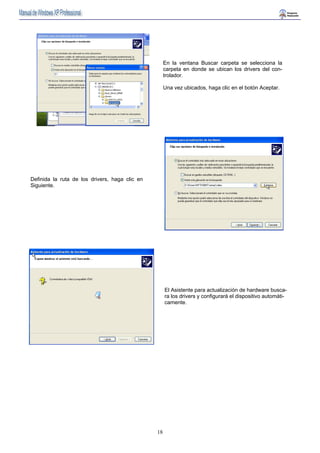

En la ventana Buscar carpeta se selecciona la
carpeta en donde se ubican los drivers del con-trolador.
Una vez ubicados, haga clic en el botón Aceptar.
Definida la ruta de los drivers, haga clic en
Siguiente.
El Asistente para actualización de hardware busca-ra
los drivers y configurará el dispositivo automáti-camente.

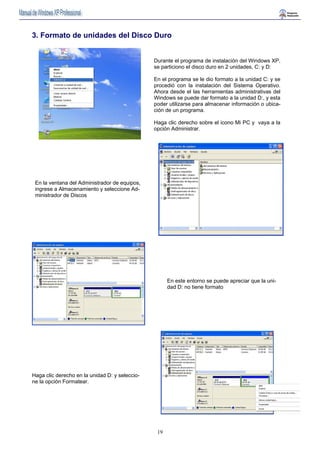

19. 3. Formato de unidades del Disco Duro
Durante el programa de instalación del Windows XP,
se particiono el disco duro en 2 unidades, C: y D:
En el programa se le dio formato a la unidad C: y se
procedió con la instalación del Sistema Operativo.
Ahora desde el las herramientas administrativas del
Windows se puede dar formato a la unidad D:, y esta
poder utilizarse para almacenar información o ubica-ción
19
de un programa.
Haga clic derecho sobre el icono Mi PC y vaya a la
opción Administrar.
En la ventana del Administrador de equipos,
ingrese a Almacenamiento y seleccione Ad-ministrador
de Discos
En este entorno se puede apreciar que la uni-dad
D: no tiene formato
Haga clic derecho en la unidad D: y seleccio-ne
la opción Formatear.

20. 20

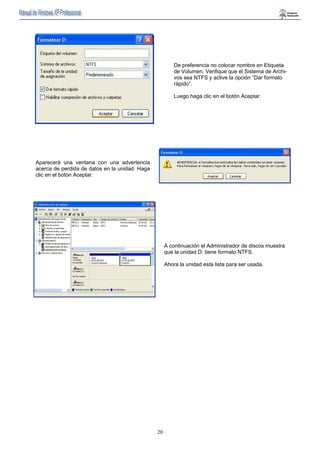

De preferencia no colocar nombre en Etiqueta
de Volumen. Verifique que el Sistema de Archi-vos
sea NTFS y active la opción “Dar formato
rápido”.
Luego haga clic en el botón Aceptar.
Aparecerá una ventana con una advertencia
acerca de perdida de datos en la unidad. Haga
clic en el botón Aceptar.
A continuación el Administrador de discos muestra
que la unidad D: tiene formato NTFS.
Ahora la unidad esta lista para ser usada.

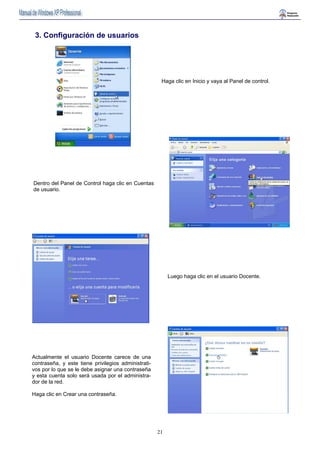

21. Haga clic en Inicio y vaya al Panel de control.
21
3. Configuración de usuarios
Dentro del Panel de Control haga clic en Cuentas
de usuario.
Luego haga clic en el usuario Docente.
Actualmente el usuario Docente carece de una
contraseña, y este tiene privilegios administrati-vos
por lo que se le debe asignar una contraseña
y esta cuenta solo será usada por el administra-dor
de la red.
Haga clic en Crear una contraseña.

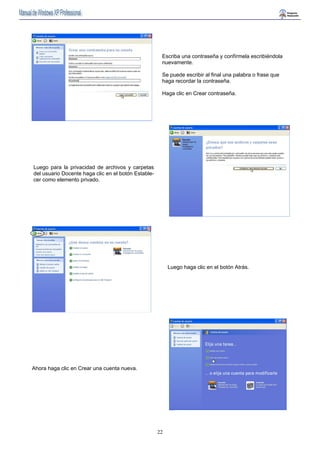

22. Escriba una contraseña y confírmela escribiéndola
nuevamente.
Se puede escribir al final una palabra o frase que
haga recordar la contraseña.
Haga clic en Crear contraseña.
22
Luego para la privacidad de archivos y carpetas
del usuario Docente haga clic en el botón Estable-cer
como elemento privado.
Luego haga clic en el botón Atrás.
Ahora haga clic en Crear una cuenta nueva.

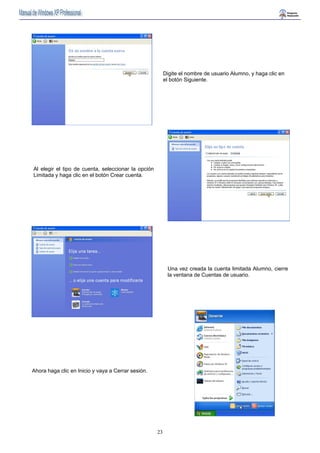

23. 23
Digite el nombre de usuario Alumno, y haga clic en
el botón Siguiente.
Al elegir el tipo de cuenta, seleccionar la opción
Limitada y haga clic en el botón Crear cuenta.
Una vez creada la cuenta limitada Alumno, cierre
la ventana de Cuentas de usuario.
Ahora haga clic en Inicio y vaya a Cerrar sesión.

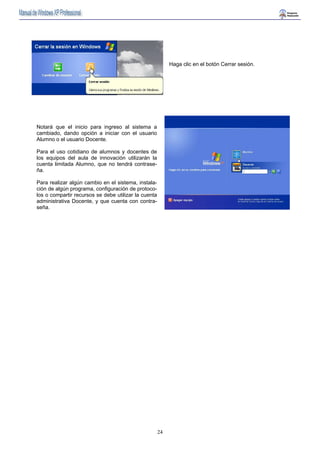

24. 24
Haga clic en el botón Cerrar sesión.
Notará que el inicio para ingreso al sistema a
cambiado, dando opción a iniciar con el usuario
Alumno o el usuario Docente.
Para el uso cotidiano de alumnos y docentes de
los equipos del aula de innovación utilizarán la
cuenta limitada Alumno, que no tendrá contrase-ña.
Para realizar algún cambio en el sistema, instala-ción
de algún programa, configuración de protoco-los
o compartir recursos se debe utilizar la cuenta
administrativa Docente, y que cuenta con contra-seña.

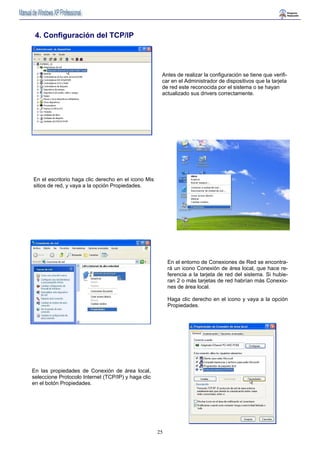

25. Antes de realizar la configuración se tiene que verifi-car
25
en el Administrador de dispositivos que la tarjeta
de red este reconocida por el sistema o se hayan
actualizado sus drivers correctamente.
4. Configuración del TCP/IP
En el escritorio haga clic derecho en el icono Mis
sitios de red, y vaya a la opción Propiedades.
En el entorno de Conexiones de Red se encontra-rá
un icono Conexión de área local, que hace re-ferencia
a la tarjeta de red del sistema. Si hubie-ran
2 o más tarjetas de red habrían más Conexio-nes
de área local.
Haga clic derecho en el icono y vaya a la opción
Propiedades.
En las propiedades de Conexión de área local,
seleccione Protocolo Internet (TCP/IP) y haga clic
en el botón Propiedades.

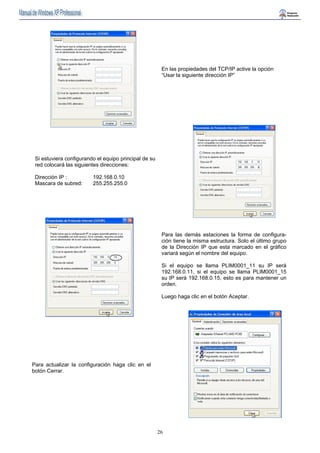

26. En las propiedades del TCP/IP active la opción
“Usar la siguiente dirección IP”
26
Si estuviera configurando el equipo principal de su
red colocará las siguientes direcciones:
Dirección IP : 192.168.0.10
Mascara de subred: 255.255.255.0
Para las demás estaciones la forma de configura-ción
tiene la misma estructura. Solo el último grupo
de la Dirección IP que esta marcado en el gráfico
variará según el nombre del equipo.
Si el equipo se llama PLIM0001_11 su IP será
192.168.0.11, si el equipo se llama PLIM0001_15
su IP será 192.168.0.15, esto es para mantener un
orden.
Luego haga clic en el botón Aceptar.
Para actualizar la configuración haga clic en el
botón Cerrar.

27. Ahora comprobaremos si la configuración TCP/IP se
hizo correctamente.
Haga clic en Inicio y vaya a Ejecutar.
27
En la ventana ejecutar escriba el comando cmd y
haga clic en el botón Aceptar.
En el “Interfaz de comandos” utilizaremos el co-mando
IPCONFIG que nos indicará que la direc-ción
IP configurada en las Propiedades de TCP/IP
realmente se asignaron a la tarjeta de red.
Una vez digitado el comando presione la tecla
ENTER.
Nos muestra la dirección configurada anterior-mente,
esto indica que se asignó correctamen-te
a la tarjeta de red.
Si nos mostraba la dirección 0.0.0.0 puede ser
que al momento de configurar el TCP/IP se
haya generado con conflicto con otro IP repeti-do
en la misma red.

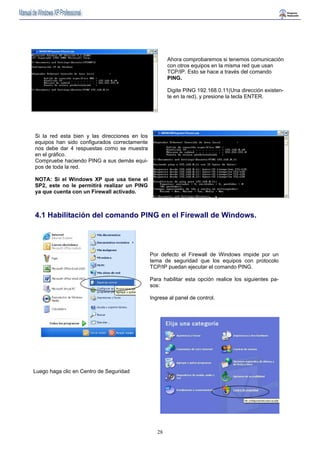

28. 28
Ahora comprobaremos si tenemos comunicación
con otros equipos en la misma red que usan
TCP/IP. Esto se hace a través del comando
PING.
Digite PING 192.168.0.11(Una dirección existen-te
en la red), y presione la tecla ENTER.
Si la red esta bien y las direcciones en los
equipos han sido configurados correctamente
nos debe dar 4 respuestas como se muestra
en el gráfico.
Compruebe haciendo PING a sus demás equi-pos
de toda la red.
NOTA: Si el Windows XP que usa tiene el
SP2, este no le permitirá realizar un PING
ya que cuenta con un Firewall activado.
4.1 Habilitación del comando PING en el Firewall de Windows.
Por defecto el Firewall de Windows impide por un
tema de seguridad que los equipos con protocolo
TCP/IP puedan ejecutar el comando PING.
Para habilitar esta opción realice los siguientes pa-sos:
Ingrese al panel de control.
Luego haga clic en Centro de Seguridad

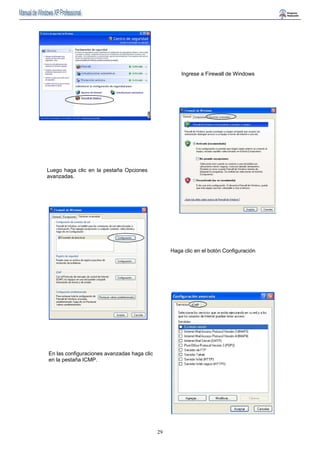

29. 29
Ingrese a Firewall de Windows
Luego haga clic en la pestaña Opciones
avanzadas.
Haga clic en el botón Configuración
En las configuraciones avanzadas haga clic
en la pestaña ICMP.

30. Active la opción “Permitir solicitud de eco
entrante”, y luego haga clic en Aceptar.
30
Luego haga clic en Aceptar para que se
guarden los cambios.

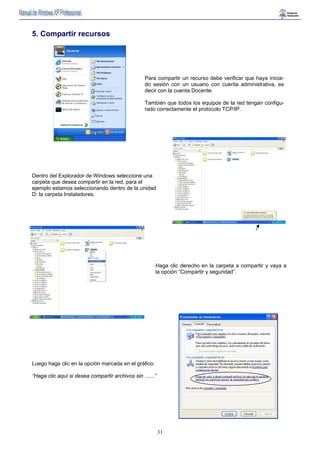

31. Para compartir un recurso debe verificar que haya inicia-do
sesión con un usuario con cuenta administrativa, es
decir con la cuenta Docente.
También que todos los equipos de la red tengan configu-rado
correctamente el protocolo TCP/IP.
31
5. Compartir recursos
Dentro del Explorador de Windows seleccione una
carpeta que desea compartir en la red, para el
ejemplo estamos seleccionando dentro de la unidad
D: la carpeta Instaladores.
Haga clic derecho en la carpeta a compartir y vaya a
la opción “Compartir y seguridad”.
Luego haga clic en la opción marcada en el gráfico.
“Haga clic aquí si desea compartir archivos sin …...”

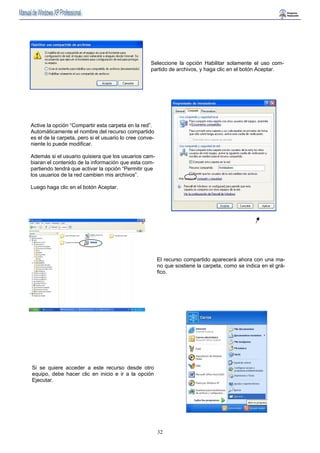

32. Seleccione la opción Habilitar solamente el uso com-partido
32
de archivos, y haga clic en el botón Aceptar.
Active la opción “Compartir esta carpeta en la red”.
Automáticamente el nombre del recurso compartido
es el de la carpeta, pero si el usuario lo cree conve-niente
lo puede modificar.
Además si el usuario quisiera que los usuarios cam-biaran
el contenido de la información que esta com-partiendo
tendrá que activar la opción “Permitir que
los usuarios de la red cambien mis archivos”.
Luego haga clic en el botón Aceptar.
El recurso compartido aparecerá ahora con una ma-no
que sostiene la carpeta, como se indica en el grá-fico.
Si se quiere acceder a este recurso desde otro
equipo, debe hacer clic en inicio e ir a la opción
Ejecutar.

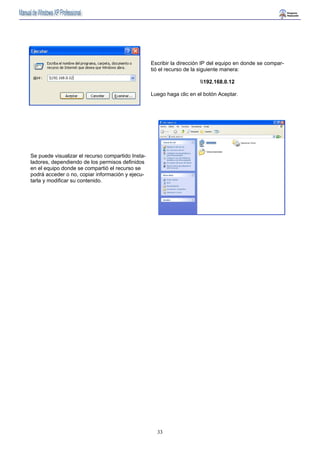

33. Escribir la dirección IP del equipo en donde se compar-tió
el recurso de la siguiente manera:
33
192.168.0.12
Luego haga clic en el botón Aceptar.
Se puede visualizar el recurso compartido Insta-ladores,
dependiendo de los permisos definidos
en el equipo donde se compartió el recurso se
podrá acceder o no, copiar información y ejecu-tarla
y modificar su contenido.

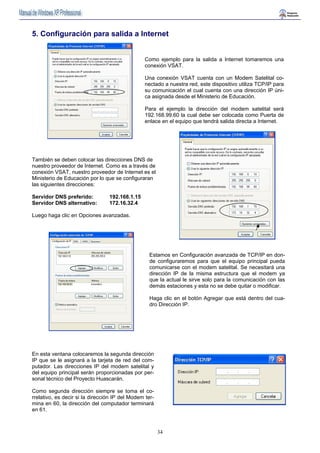

34. 5. Configuración para salida a Internet
Como ejemplo para la salida a Internet tomaremos una
conexión VSAT.
Una conexión VSAT cuenta con un Modem Satelital co-nectado
34
a nuestra red, este dispositivo utiliza TCP/IP para
su comunicación el cual cuenta con una dirección IP úni-ca
asignada desde el Ministerio de Educación.
Para el ejemplo la dirección del modem satelital será
192.168.99.60 la cual debe ser colocada como Puerta de
enlace en el equipo que tendrá salida directa a Internet.
También se deben colocar las direcciones DNS de
nuestro proveedor de Internet. Como es a través de
conexión VSAT, nuestro proveedor de Internet es el
Ministerio de Educación por lo que se configuraran
las siguientes direcciones:
Servidor DNS preferido: 192.168.1.15
Servidor DNS alternativo: 172.16.32.4
Luego haga clic en Opciones avanzadas.
Estamos en Configuración avanzada de TCP/IP en don-de
configuraremos para que el equipo principal pueda
comunicarse con el modem satelital. Se necesitará una
dirección IP de la misma estructura que el modem ya
que la actual le sirve solo para la comunicación con las
demás estaciones y esta no se debe quitar o modificar.
Haga clic en el botón Agregar que está dentro del cua-dro
Dirección IP.
En esta ventana colocaremos la segunda dirección
IP que se le asignará a la tarjeta de red del com-putador.
Las direcciones IP del modem satelital y
del equipo principal serán proporcionadas por per-sonal
técnico del Proyecto Huascarán.
Como segunda dirección siempre se toma el co-rrelativo,
es decir si la dirección IP del Modem ter-mina
en 60, la dirección del computador terminará
en 61.

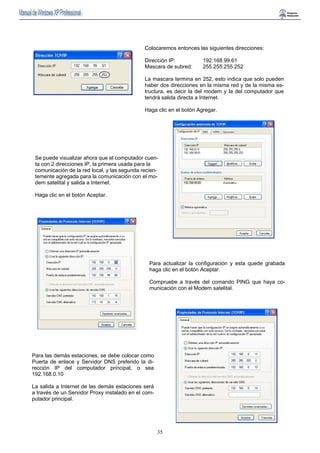

35. Colocaremos entonces las siguientes direcciones:
Dirección IP: 192.168.99.61
Mascara de subred: 255.255.255.252
La mascara termina en 252, esto indica que solo pueden
haber dos direcciones en la misma red y de la misma es-tructura,
35
es decir la del modem y la del computador que
tendrá salida directa a Internet.
Haga clic en el botón Agregar.
Se puede visualizar ahora que el computador cuen-ta
con 2 direcciones IP, la primera usada para la
comunicación de la red local, y las segunda recien-temente
agregada para la comunicación con el mo-dem
satelital y salida a Internet.
Haga clic en el botón Aceptar.
Para actualizar la configuración y esta quede grabada
haga clic en el botón Aceptar.
Compruebe a través del comando PING que haya co-municación
con el Modem satelital.
Para las demás estaciones, se debe colocar como
Puerta de enlace y Servidor DNS preferido la di-rección
IP del computador principal, o sea
192.168.0.10
La salida a Internet de las demás estaciones será
a través de un Servidor Proxy instalado en el com-putador
principal.

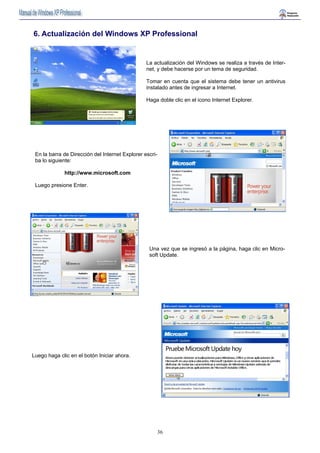

36. 6. Actualización del Windows XP Professional
La actualización del Windows se realiza a través de Inter-net,
y debe hacerse por un tema de seguridad.
Tomar en cuenta que el sistema debe tener un antivirus
instalado antes de ingresar a Internet.
Haga doble clic en el icono Internet Explorer.
36
En la barra de Dirección del Internet Explorer escri-ba
lo siguiente:
http://www.microsoft.com
Luego presione Enter.
Una vez que se ingresó a la página, haga clic en Micro-soft
Update.
Luego haga clic en el botón Iniciar ahora.

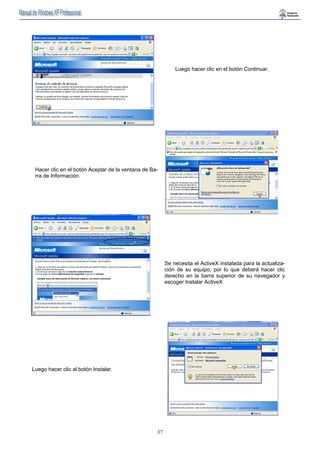

37. 37
Luego hacer clic en el botón Continuar.
Hacer clic en el botón Aceptar de la ventana de Ba-rra
de Información.
Se necesita el ActiveX instalada para la actualiza-ción
de su equipo, por lo que deberá hacer clic
derecho en la barra superior de su navegador y
escoger Instalar ActiveX
Luego hacer clic al botón Instalar.

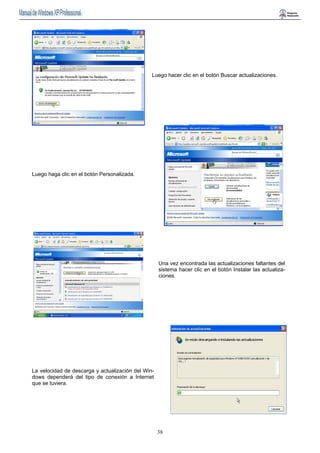

38. Luego hacer clic en el botón Buscar actualizaciones.
38
Luego haga clic en el botón Personalizada.
Una vez encontrada las actualizaciones faltantes del
sistema hacer clic en el botón Instalar las actualiza-ciones.
La velocidad de descarga y actualización del Win-dows
dependerá del tipo de conexión a Internet
que se tuviera.
