El resumen describe la forma, función y estructura de un artefacto que dos estudiantes van a construir para su curso 1001. La forma del artefacto incluye una base rectangular de madera MDF de 25cm x 8cm x 25cm, un motor cilíndrico de aluminio de 6cm x 3cm x 5cm, un transformador cilíndrico de cobre y aluminio de 10cm x 6cm x 7cm, una broca cilíndrica de aluminio de 5cm x 0.5cm x 6cm, un pulsador rectangular de plástico de 1cm x 1cm x 1

1. COLEGIO RAMON B. JIMENO

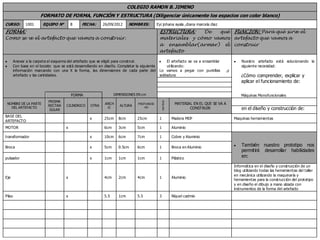

FORMATO DE FORMA, FUNCIÓN Y ESTRUCTURA (Diligenciar únicamente los espacios con color blanco)
CURSO: 1001 EQUIPO N° 8 FECHA: 26/09/2012 NOMBRES: Eyi johana ayala ,diana marcela diaz
FORMA: ESTRUCTURA: De qué FUNCION: Para qué sirve el
Como se ve el artefacto que vamos a construir. materiales y cómo vamos artefacto que vamos a
a ensamblar(armar) el construir
artefacto
Anexar a la carpeta el esquema del artefacto que se eligió para construir. El artefacto se va a ensamblar Nuestro artefacto está solucionando la
Con base en el boceto que se está desarrollando en diseño. Completar la siguiente utilizando: siguiente necesidad:
información marcando con una X la forma, las dimensiones de cada parte del Lo vamos a pegar con puntillas ,y
artefacto y las cantidades. soldadura ¿Cómo comprender, explicar y
aplicar el funcionamiento de:
FORMA DIMENSIONES EN cm Máquinas Monofuncionales
PRISMA
CANTIDAD
NOMBRE DE LA PARTE
RECTAN CILINDRICO OTRA
ANCH
ALTURA
P ROFUNDID MATERIAL EN EL QUE SE VA A
DEL ARTEFACTO O AD CONSTRUIR en el diseño y construcción de:
GULAR
BASE DEL
x 25cm 8cm 25cm 1 Madera MDF Maquinas herramientas
ARTEFACTO
MOTOR x 6cm 3cm 5cm 1 Aluminio
transformador x 10cm 6cm 7cm 1 Cobre y Aluminio
Broca x 5cm 0.5cm 6cm 1 Broca en Aluminio También nuestro prototipo nos
permitirá desarrollar habilidades
pulsador x 1cm 1cm 1cm 1 Plástico en:
Informática en el diseño y construcción de un
blog utilizando todas las herramientas del taller
en mecánica utilizando la maquinaría y
Eje x 4cm 2cm 4cm 1 Aluminio
herramientas para la construcción del prototipo
y en diseño el dibujo a mano alzada con
instrumentos de la forma del artefacto
Pilas x 5.5 1cm 5.5 3 Níquel cadmio
