El documento describe la forma, función y estructura de un artefacto que dos estudiantes van a construir. La forma del artefacto incluye una base rectangular, un cubo, un cuerpo y cabeza cilíndricas para un muñeco, y poleas. Se ensamblará usando puntillas, bielas, pegamento y madera. Su función es explicar el funcionamiento de máquinas mono-funcionales y desarrollar habilidades en diseño y construcción.

1. COLEGIO RAMON B. JIMENO

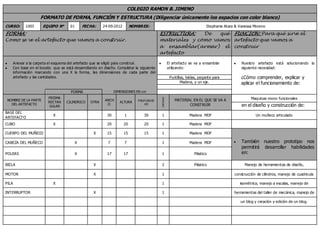

FORMATO DE FORMA, FUNCIÓN Y ESTRUCTURA (Diligenciar únicamente los espacios con color blanco)
CURSO: 1003 EQUIPO N° 01 FECHA: 24-09-2012 NOMBR ES: Stephanie Atara & Vanessa Moreno
FORMA: ESTRUCTURA: De qué FUNCION: Para qué sirve el
Como se ve el artefacto que vamos a construir. materiales y cómo vamos artefacto que vamos a
a ensamblar(armar) el construir
artefacto
Anexar a la carpeta el esquema del artefacto que se eligió para construir. El artefacto se va a ensamblar Nuestro artefacto está solucionando la
Con base en el boceto que se está desarrollando en diseño. Completar la siguiente utilizando: siguiente necesidad:
información marcando con una X la forma, las dimensiones de cada parte del
artefacto y las cantidades. Puntillas, bielas, pegante para ¿Cómo comprender, explicar y
Madera, y un eje. aplicar el funcionamiento de:
FORMA DIMENSIONES EN cm
PRISMA Maquinas mono funcionales
CANTIDAD
NOMBRE DE LA PARTE
RECTAN CILINDRICO OTRA
ANCH
ALTURA P ROFUNDID MATERIAL EN EL QUE SE VA A
DEL ARTEFACTO
GULAR
O AD CONSTRUIR en el diseño y construcción de:
BASE DEL
X 30 1 30 1 Madera MDF Un muñeco articulado
ARTEFACTO
CUBO X 20 20 20 1 Madera MDF
CUERPO DEL MUÑECO X 15 15 15 1 Madera MDF
CABEZA DEL MUÑECO X 7 7 1 Madera MDF También nuestro prototipo nos
permitirá desarrollar habilidades
POLEAS X 17 17 1 Plástico en:
BIELA X 2 Plástico Manejo de herramientas de diseño,
MOTOR X 1 construcción de cilindros, manejo de cuadricula
PILA X 1 isométrica, manejo a escalas, manejo de
INTERRUPTOR X 1 herramientas del taller de mecánica, manejo de
un blog y creación y edición de un blog.
