El documento describe los productos y soluciones de cableado estructurado ofrecidos por Siemon Company. Siemon es líder en la fabricación e innovación de soluciones de cableado de red desde 1903 y ofrece una amplia gama de productos para cableado de cobre y fibra óptica, incluyendo paneles de parcheo, módulos, cables y sistemas de cableado para diferentes categorías y aplicaciones. La compañía cuenta con oficinas en varios países y en Venezuela.

1. MARCA SIEMON Grupo Los Coaxiales

2. ¿Qué es Siemon Company? The Siemon Company diseña y fabrica la más completa gama de productos para conectar, proteger, interconectar, etiquetar y ensayar cables de cobre de par trenzado, así como cableado en fibra óptica. The Siemon Company posee más de 200 patentes activas en el área de su especialidad, lo cual refleja el compromiso de la compañía en la búsqueda del liderazgo tecnológico a nivel mundial.

3. Un poco de Historia….. Fundada en 1903, Siemon es líder industrial especializado en la fabricación e innovación de soluciones de cableado de redes de alto rendimiento. Su sede se encuentra en Connecticut, EE.UU. y cuenta con oficinas y socios globales alrededor del mundo. Siemon ofrece la más amplia gama disponible de sistemas de cableado de fibra óptica monomodo y multimodo y par trenzado de cobre blindado y sin blindaje para categoría 5e, categoría 6 (Clase E), categoría 6 aumentada/categoría 6A (Clase EA) y categoría 7/7A (Clase F/FA).

4. Siemon Sede en Venezuela Siemon Venezuela The Siemon Company Calle Veracruz, Torre Orinoco. Piso 2, Ofic 2-C. Las Mercedes, Caracas Venezuela Tel: +58 212 9939138 Fax: +58 212 9925884 E-mail: [email_address] Website: http:// www.siemon.com /la

5. Componentes Pasivos

6. Patch Panel Lo que hace el panel es organizar los puntos de manera que sean modulares a la hora de conectarlos o quitarlos de los switch, es simplemente parte de la administración de la red física y es norma para el cableado estructurado implementarlo. son necesarios además para mantener a salvo el cableado horizontal. Los Patch Panel permiten hacer cambios de forma rápida y sencilla conectando y desconectando los cables de parcheo. Esta manipulación de los cables se hará habitualmente en la parte frontal, mientras que la parte de atrás del panel tendrá los cables mas permanentes y que van directamente a los equipos centrales (Switches, Routers, concentradores... etc.).

7. Paneles de cables de Categoría 7 TERA-MAX Paneles de cables de Categoría 7 Patch panel TERA-MAX ofrecen un rendimiento excepcional y fiabilidad en una solución de blindados, de alta densidad modular. Su tecnología de resilient ground tabs asegura que cada salida es conectada correctamente con tierra para la máxima protección de la interferencia exterior. No requieren operaciones de base de salida secundarias , reduciendo el tiempo de instalación en general. Alta Densidad - 24 puertos en 1U Puerto de identificación Bold port numbering permite la rápida identificación de puntos de salida Duradero - Ligero, acero de alta resistencia con acabado en negro o metálico Ángulo TERA-MAX - Permite el enrutamiento directo de los cables a los administradores verticales, eliminando la necesidad de que los administradores de cableado horizontal

8. PANELES DE CABLES CATEGOTIA 6A Patch Panel Z-MAX Los patch panels de 48 puertos y 1U de rack, además de ahorrar gran espacio, cumplen y exceden los requisitos de desempeño para 10GBASE-T y categoría 6A/clase EA, incluyendo alien crosstalk Estos paneles modulares categoría 6A/Clase EA que se encuentran disponibles tanto en opciones blindadas como no blindadas, combinan el robusto desempeño de 10Gb/s con una ultra alta densidad de parcheo. Esta combinación ofrece a los usuarios una flexibilidad adicional para tender infraestructuras de cableado categoría 6A/Clase EA de alto desempeño dentro de espacios muy limitados, así como la capacidad de ahorrar espacio valioso en los racks y gabinetes del data center o del cuarto de telecomunicaciones.

9. HD ® 6 Patch Panels Una revolución en rendimiento de paneles de cables. HD 6 de Siemon fue el primer patch panel de la industria en superar la categoría 6 que conecta las especificaciones de hardware para todas las combinaciones de par de hasta 250 MHz. Posee un rendimiento revolucionario y de fácil resolución amistosa, el etiquetado y características de administración de cable de Siemon’s popular HD 6 patch panel . Cableado Universal - HD 6 Paneles de conexión universal para la función de cableado T568A y T568B Instalador Amistoso- paneles Negros anodizado se puede montar directamente en un rack estándar EIA de 19 pulgadas de relé o gabinete Estética - la superficie frontal no esta interrumpida por la cabezas de los tornillo para una apariencia limpia Rápida identificación – etiquetas e identificadores están incluidos para un fácil manejo

10. CATEGORIA 5E PATCH PANELS Parte del sistema de cableado categoría Premium 5e, esta es la más robusta de la industria de las modular patching solutions. Los componente de red del panel y el rendimiento de canal están patentados a 160 MHz superior a los requisitos de la categoría 5e. Los paneles HD 5 poseen característica universal T568A / B y la tecnología de cableado pin compatible que permite el uso de multi-punch S110 par-down herramientas para reducir el tiempo de terminación. Estos paneles de revisión de la red también incluyen administrador de cable posterior, las etiquetas de designación, icono o titulares de la etiqueta, bridas y accesorios de montaje para la gestión eficiente de cable. Se encuentran disponibles en las siguientes versiones: HD5-16 - panel de 16 puertos, 1 RMS HD5-24 - 24-panel, 1 puerto RMS HD5-32 - 32-panel de puerto, 2 RMS HD5-48 - 48-panel de puerto, 2 RMS HD5-96 - 96-panel de puertos, 4 RMS

11. Modelo: HD-5 Destaca el alambrado de T568A/B universal y excede las exigencias de la categoría 5e y canaliza el funcionamiento a 160 MHz. Los paneles incluyen el reverso cablegrafían al gerente, titulares de icono/etiqueta, etiquetas de designación, lazos (corbatas) de cable, y el hardware creciente. Nota: paneles HD5 de 16 y 32 puertos, destacan bloques de terminación S310 y no son compatibles con instrumentos de terminación de multipar de S110. Nota: 1 RMS = 44.5mm (1.75 en.)

12. PANELES DE CABLE DE FIBRA Lanced tabs proporcionan puntos de anclaje práctico, cable de entrada de cables con camisa. Front fiber clips gestióna hasta 36 jumpers de fibra dúplex (72 fibras en total) Rear fiber clips gestiona la holgura del cableado mientras mantiene los requerimientos de radio de curva Optional splice trays se pueden montar, administrar y proteger los mecánismos o empalmes de fusión Label holder protege los jumpers de fibra y es fácilmente desmontable a través de la liberación del complemento factoryinstalled-snap-latches Spring-loaded locking pins permite a la bandeja de fibra deslizarse hacia fuera, el frente o el reverso para fácil manejo. El FCP3-RACK es un Panel de conexión con puertos de fibra que van desde 6 a 72 con la bandeja fija e incluye soportes de montaje, la vivienda / cobertura, los administradores de la fibra y ojales.

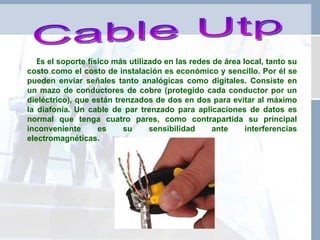

13. Cable Utp E s el soporte físico más utilizado en las redes de área local, tanto su costo como el costo de instalación es económico y sencillo. Por él se pueden enviar señales tanto analógicas como digitales. Consiste en un mazo de conductores de cobre (protegido cada conductor por un dieléctrico), que están trenzados de dos en dos para evitar al máximo la diafonía. Un cable de par trenzado para aplicaciones de datos es normal que tenga cuatro pares, como contrapartida su principal inconveniente es su sensibilidad ante interferencias electromagnéticas.

14. Cableado Estructurado de Redes TERA Categoría 7A La solución de cableado punta a punta totalmente blindada TERA de Siemon excede todas las especificaciones de la ISO/IEC categoría 7A/clase FA y es el sistema de cableado de par trenzado de cobre de mayor desempeño disponible. Desempeño a 10Gb/s y más, excediendo todos los requisitos de desempeño para 10GBASE-T. Ancho de banda de 1.2 GHz por par, dos veces más las especificaciones para categoría 7/clase F y la más alta disponible en cualquier sistema de cobre. Validado TEMPEST para aplicaciones de gobierno de máxima seguridad. Su desempeño a prueba de futuro y su flexibilidad hacen que TERA sea ideal para data centers, imágenes médicas y aplicaciones financieras.

15. Soluciones de Cableado Categoría 6 10 Gigabit 10GBASE-T 10G 6A™ UTP — Es el sistema de cableado estructurado punta a punta UTP categoría 6 aumentada de Siemon, diseñada específicamente para sobrepasar las normas del estándar 10GBASE-T. 10G 6A™ F/UTP — Al combinar el desempeño de 10Gb/s con la seguridad, inmunidad al ruido y maximización de espacio de canalización de un sistema de cableado apantallado, la solución punta a punta 10G 6A F/UTP de Siemon representa la punta de lanza de cableado categoría 6 aumentada. Premium 6 — Premium 6 es el sistema de cableado UTP punta a punta de Siemon, diseñado específicamente para exceder las normas de la TIA/EIA e ISO/IEC para categoría 6/clase E. System 6SM — El System 6® representa un valor excepcional, con margen en todos los parámetros más allá de categoría 6 y Power Sum ACR hasta 250 MHz. Verificado independientemente para ejecutar hasta 250 MHZ Garantía de 20 años

16. Categoría 5e Es la manera ideal para asegurar un rendimiento óptimo. Supera todos los estándares TIA / EIA e ISO / IEC especificaciones de rendimiento de medición secuencial de marca de la chaqueta CM, CMX, CMR y Chaqueta LS0H opciones disponibles. Construcción de cables UTP 4-par con cable de RIP 0,5 mm (0,02 pulgadas) (24 AWG) de cobre desnudo sólido de 5,5 mm (0,22 pulgadas) de diámetro chaqueta max 1,0 mm (0,04 pulgadas) de diámetro máximo aislamiento del conductor

17. Cable UTP Clase FA Categoría 7A n / a n / a 1 a 1000 MHz Clase F Categoría 7 n / a n / a 1 a 600 MHz Clase EA Categoría 6A Categoría 6A Categoría 6A 1 a 500 MHz Clase E Categoría 6 Categoría 6 Categoría 6 1 a 250 MHz Clase D Categoría 5e Categoría 5e Categoría 5e 1 a 100 MHz ISO (Cableado) ISO (Componentes) TIA (Cableado) TIA (Componentes) Ancho de banda

18. Tecnología que consiste en un conducto generalmente de fibra de vidrio (polisilicio) que transmite impulsos luminosos normalmente emitidos por un láser o LED. Las fibras utilizadas en telecomunicación a largas distancias son siempre de vidrio; las de plásticos sólo son usadas en redes locales. En el interior de la fibra óptica, el haz de luz se refleja contra las paredes en ángulos muy abiertos, así que prácticamente avanza por su centro. Esto permite transmitir las señales casi sin pérdida por largas distancias. La fibra óptica ha reemplazado a los cables de cobre por su costo/beneficio. Ventajas de la fibra óptica: * Gran velocidad de transmisión de datos. * No se ve afectada por ruido ni interferencias. * Son más livianas que los cables metálicos. * Carece de electricidad la línea (también es una desventaja). * Mayor seguridad en la transmisión de datos. Desventajas: * Se usan transmisores y receptores más caros. * Los empalmes entre fibras son difíciles. * La fibra óptica convencional no puede transmitir potencias elevadas. * No transmite electricidad (también es una ventaja), así que no puede alimentar dispositivos. Fibra Óptica

19. Siemon de 10Gb / s XGLO sistema de cableado de fibra óptica El sistema de fibra XGLO ® es ideal para la columna vertebral de la próxima generación de backbone o aplicaciones fiber-to-the-desk. XGLO cable assemblies destacan la fibra premium que alcanza los estándares IEEE 802.3 10 Gigabit Ethernet, así como las especificaciones IEC-60793-2-10 y TIA-492AAAC de ancho de banda láser de modo diferencial de retardo (DMD). XGLO utiliza optimización de fibra para láser para la transmisión de rendimiento superior para aplicaciones de 1G y 10G Ethernet. El XGLO cabling solutions garantiza que supera todas las normas ANSI / TIA / EIA e ISO / IEC pérdida de inserción y los requisitos de pérdidas de retorno.

20. LightSystem ® sistema de cableado de fibra óptica LightSystem es ideal para empresas que aún no requieren un sistema de 10 Gigabit, sin embargo, necesita un sistema de alto rendimiento que puede soportar aplicaciones Gigabit Ethernet. LightSystem está disponible en longitudes estándar de 1, 2, 3 y 5 metros. Todos los puentes se fabrican utilizando los conectores de mejor calidad y elevador de fibra OFNR grado.

21. Modules/Jacks E s el conector físico utilizado para enlazar cableado y equipos

22. Coax MAX® Modules Descripción general Para cables coaxiales que terminan en el área de trabajo o la sala de telecomunicaciones, Siemon coaxial MAX módules están disponibles con dos F-BNC y adaptadores de tipo. El tipo F está disponible en ambos planos y ángulos, mientras que el BNC está disponible en fijos. Cada uno de ellos incluye un espacio para el uso de iconos codificados por color para identificar el tipo de servicio. Los números de pieza MX-F-BA-(XX) Módulo plano con 1 adaptador BNC, 75 ohmios MX-F-FA-(XX) Piso con 1 módulo de F-Tipo de adaptador, 75 ohmios, de 2 GHz MX-FA-(XX) en ángulo con el módulo 1 F-Tipo de adaptador, 75 ohmios, de 2 GHz Se usa (XX) para especificar color: 01 = negro, 02 = blanco, 04 = gris, 20 = marfil, 25 = blanco brillante, 80 = luz de marfil Los módulos incluyen un color de coincidencia, uno rojo, y un icono azul. * Compatible con cajas de SM ®.

23. Punch-down MAX 5e modules superan significativamente el rendimiento de categoría 5e y con el componente de rendimiento de canal a 160 MHz *. Estos módulos ofrecen todas las ventajas funcionales de salidas 10G y MAX 6 y las características S310® . Con universal T568A / B con el cableado de los componentes, que permite el funcionamiento del canal a 160 MHz. MAX 5e Módulos

24. MAX 6 módulos El módulo 6 MAX proporciona un rendimiento muy superior a la categoría 6 que conecta las especificaciones de rendimiento de hardware. También asegura la compatibilidad con los componentes y sistemas de menor desempeño. Instaladores y usuarios finales se benefician de otras características ricas incorporado en el módulo 6 Máx. Su diseño compacto es ideal para aplicaciones de alta densidad. Hasta seis módulos se pueden utilizar en una placa frontal banda única y doce módulos de placa frontal de doble banda. Además, los módulos angled MAX 6 proporcionan una alimentación por gravedad, diseño de bajo perfil para el área de trabajo quq en gran medida mejora la gestión de patch cord en instalaciones donde el despacho está en un mínimo. Los módulos flat MAX 6 son tan versátiles - ideales para aplicaciones de montaje empotrado o con paneles de conexión serie MAX o de montaje en superficie (SM ®). Esta solución hace posible configurar una amplia variedad de soluciones de medios mixtos.

25. MAX Audio / Video módulos Descripción general Siemon de audio / vídeo módulos MAX proporcionar conectividad para una amplia gama de aplicaciones. Tipos de medios disponibles incluyen RCA, SVHS y HD15. - Mx-d4f-15-(XX) marco de montaje de 4 puertos - MX-F-RC-vacío (XX) módulo Plano (flat) con 1 conector RCA - MX-F-VH-(XX) MÁX series SVHS, conector S110 ® estilo punch- down - MX-RC-(XX) módulo Enfocado con 1 conector RCA

26. MAX Adapter módulos de fibra Descripción general Siemon MAX fiber adapter modules son compatibles con todas las faceplates serie MAX, modular furniture adapters , cajas de montaje superficial y patch panels. Todos los adaptadores de fibra son "universales" para apoyar cualquiera de las conexiones de fibra multimodo o monomodo. MX-F-MT-(XX) módulo Plano (Flat) con 1 adaptador duplex MT-RJ (2 fibras) MX-F-S2-(XX) módulo Plano (Flat) con 1 adaptador de S. duplex (2 fibras) MX-F-SA-(XX) módulo Plano (Flat) con 1 adaptador de S. simplex (1 fibra) MX-F-SC-(XX) módulo Plano (Flat) con 1 adaptador duplex SC (2 fibras) MX-F1-LC (X) - (XX) módulo Plano (Flat) con 1 adaptador duplex LC (2 fibras) MX-MT-(XX) módulo Enfocado (Angled) con 1 adaptador duplex MT-RJ (2 fibras) MX-S2-(XX) módulo Enfocado (Angled) con 1 adaptador de S. duplex (2 fibras) MX-SA-(XX) módulo Enfocado (Angled) con 1 adaptador de S. simplex (1 fibra) MX-SC-(XX) módulo Enfocado (Angled) con 1 adaptador duplex SC (2 fibras)

27. Premium 5e F / UTP módulos apantallados MAX La detección módulo MAX es la piedra angular del Premium 5e screened cabling systems . Este producto no sólo cumple con todas las especificaciones de los componentes de TIA / EIA, sino que también supera la norma ISO / IEC 11801 2 ª edición y requisitos EN50173 2 ª edición de la impedancia de transferencia y la eficacia de escudo. Módulos de categoría 5e están calificados a 200 MHz. Completamente blindado – Este diseño optimiza la eficacia de escudo de protección contra EMI Fácil de identificación - iconos de color previstas para la identificación de puerto Variedad - Angled, flat y keystone outlets disponibles Protección trasera Shield - robusto resguardo trasero protege las terminaciones IDC y mantiene la eficacia de escudo Terminación fácil - sin herramientas de terminación hace que la terminación rápida y fácil - en menos de 3 minutos Compatibilidad Universal - Compatible con regímenes T568A / B Integrado a tierra - No requiere grounding tabs (tierra) separadas.

28. Tool-Less MAX ® 5e Módulos Los módulos tool-less MAX 5e proporcionan rendimiento de categoría 5e y fácil uso e instalación. Terminación Fácil - No requiere herramientas de terminación Rápida identificación - partituras icono disponible en 13 colores para la codificación de colores Soluciones de alta densidad - El diseño delgado permite salida a parte de apilamiento Rendimiento comprobado - multi patentada tecnología multi-planar pair balancing proporciona el rendimiento del sistema de Categoría 5e

29. Z-MAX 6A blindado Outlets y Z-MAX 6A UTP Outlets Tiempo de terminación más rápida - Posee módulo de terminación Zero-Cross™ y el proceso de terminación Z-Tool™ que se combinan para mejorar el tiempo de terminación. High-Visibility Icon System- iconos impresos para permitir la designación de voz y aplicaciones de datos y también proporcionan una opción de codificación de color adicional. Compacto - delgado y side-stackable para aplicaciones de alta densidad. Código de colores Capacidad - El bisel permite que las salidas sean de colores cifrados para la identificación de cliente, para emparejar faceplates y otros accesorios crecientes Robust Hinged Cable Retention- El clip acomoda múltiples diámetros de cable

30. También conocidas como pantallas

31. MAX Modular Faceplates Combina la alta capacidad con la estética, que proporciona una mirada fresca para emparejar tecnologías de hoy, es diseñado para ser usado con modulos MAX angled o flat. Su acabado duradero está preparado para lo que pueda ocurrir durante su uso diario. Son compatibles con los elementos de las categorías: System 6 Premium 5e Category 6A Shielded Z-MAX Versiones disponibles Double Gang MAX Faceplates: de 6, 8, 12 puertos Single Gang MAX Faceplates: 1, 2, 3, 4 y 6 puertos

32. MAX® Duplex and Designer® Faceplates Las MAX Duplex y Designer faceplates son diseñados para el empleo con los marcos de montaje Siemon’s MAX series. Ellos son ideales para la pequeña oficina de hoy, el Ministerio de los asuntos interiores, o el ambiente residencial. Incluyen etiquetas de designación y cubiertas de etiqueta correspondientes por color para la identificación de circuito.

33. TERA®-MAX® Adapters for CT Faceplates Siemon ofrece múltiples opciones de adaptador CT para TERA y UTP MAX outlets para ampliar el empleo de CT faceplates y otros accesorios CT más allá del empleo de couplets CT. El nuevo adaptador enfocado CT de Siemon acepta TERA y MAX outlets para ser montadas en CT faceplates y otros accesorios con aperturas CT. El adaptador proporciona un trabajo enfocado en la solución de montaje de área usando salidas planas, en particular útiles en usos TERA. Son adaptadores especializados a las categorías 7/7A TERA.

34. Un rack es un bastidor destinado a alojar equipamiento electrónico, informático y de comunicaciones. Sus medidas están normalizadas para que sea compatible con equipamiento de cualquier fabricante. Racks

35. Rack Systems Siemon’s management rack system series combina un conjunto de estantes de diferentes tamaños con accesorios de dirección de cable para proporcionar una solución de dirección de cable completa, ideal para todos los diferentes tamaños de las instalaciones. Racks Verticales RS-07 cable management rack system de aluminio 2.1m x 0.48m Incluye estante de ensamblaje de hardware, 10 gestores de cables de alta capacidad, 10 gestores de cable hook and loop y ground lug (tierra). RS3-07 2.1m x 0.48m enhanced cable management rack system de aluminio, 45 RMS, Incluye estante de ensamblaje de hardware, canales de dirección de cable verticales con cubiertas de bisagra, y ground lug (tierra). Racks Horizontales RS3-RWM-1 Cable Manager de 19” de lado simple ,1U. RS3-RWM-2DS Cable manager de 19” doble lado, 2 RMS.

36. Patch Cord o cable de conexión intermedia se le llama al cable (UTP, F.O., etc) que se usa en una red para conectar un dispositivo electrónico con otro. Patch Cords

37. Z-MAX 6A UTP y Shielded Modular Cords Combinando el funcionamiento exclusivo y sin par de un enchufe PCB-based inteligente, la construcción resistente a la interferencia ajena y una multitud de rasgos innovadores fáciles de usar, Los the Z-MAX 6A modular cords ponen la marca para la categoría 6A .

38. MC® 5 Modular Cords Cumplen con todas las especificaciones de la categoría 5E, y están disponible en varios colores con o sin una cubierta coloreada.

39. MC® 6 Modular Cords Estos son parte del System 6 que es la categoría 6 de siemon que trabaja a 250 MHz, excediendo las especificaciones para categoría 6 de la TIA/EIA and ISO/IEC.

40. TERA® Patch Cords Forman parte de la solición de cableado TERA de siemon que implementa la categoría 7/7A TERA manejando velocidades de 10Gb/s y un ancho de banda de hasta 1.2GHz

41. Seguridad en el Área de trabajo LockIT ™ Secure Patchcord El LockIT Patch Cord dispone de un seguro de bajo perfil de arranque con una cerradura integrada que impide la desconexión. El cable sólo puede ser eliminado con el uso de la clave de LockIT universal. El enchufe y el diseño único de inicio incorpora un push-pull de acción que se basa en la tecnología de BladePatch de Siemon ®. Este diseño proporciona una excelente accesibilidad en entornos de alta densidad. El LockIT Secure Patch Cord se ofrece en la categoría 6A F / UTP de categoría 6A UTP, categoría 6 y versiones UTP y es totalmente compatible con Sistema de Garantías aplicables Siemon

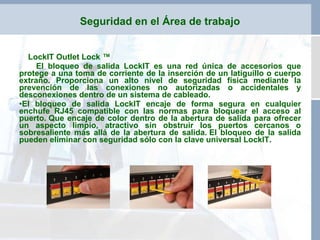

42. LockIT Outlet Lock ™ El bloqueo de salida LockIT es una red única de accesorios que protege a una toma de corriente de la inserción de un latiguillo o cuerpo extraño. Proporciona un alto nivel de seguridad física mediante la prevención de las conexiones no autorizadas o accidentales y desconexiones dentro de un sistema de cableado. El bloqueo de salida LockIT encaje de forma segura en cualquier enchufe RJ45 compatible con las normas para bloquear el acceso al puerto. Que encaje de color dentro de la abertura de salida para ofrecer un aspecto limpio, atractivo sin obstruir los puertos cercanos o sobresaliente más allá de la abertura de salida. El bloqueo de la salida pueden eliminar con seguridad sólo con la clave universal LockIT. Seguridad en el Área de trabajo
