1. GESTIÓN DE REDES DE DATOS
PRESENTADO POR:
JUNIOR VÁSQUEZ PÉREZ
ÁLVARO RÍOS
YIMY FERNANDO PÉREZ MEDINA
INSTRUCTOR: MAURICIO CARDONA RESTREPO
ABRIL 2013

2. CAPITULO 1
DESCRIPCION GENERAL Y
MEDIDAS DE SEGURIDAD
“EL CABLEADO PARA TRANSMISION DE
DATOS Y VOZ ES LA ESTRUCTURA
FUNDAMENTAL PARA LA COMUNICACIÓN”.

3. HISTORIA DE LAS COMUNICACIONES
•
1837 Samuel L.H.Morse diseña un código (de
puntos y líneas) para el envío de señales de pulso.
•
Alrededor
del
año
1854,
Antonio
Meucci, construyó un teléfono mecánico. 1871 en
Nueva York depositó una demanda de patente de
su invento, el "teletrófono“. En 1874 presentó su
prototipo a la telegráfica Western Unión.
•
•
En 1874 celebraban la "invención" del teléfono
por el investigador de origen escocés Graham Bell.
En 1987, Guillermo de Marconi presenta la antena
y el teléfono inalámbrico.
Se establecen compañias teléfonicas en el
mundo,
American Bell telephone CompanyCompañía Americana de Teléfono y Telégrafo
(EEUUU). Y Organismos gubernamentales que
regulan
el
correo
CTT(Oficinas
de
Correo, Telégrafo y Teléfono).

4. CONCEPTOS DE TELEFONIA ANALOGA
LA TELEFONIA ES LA CIENCIA DE CONVERTIR
ELSONIDO EN SEÑALES ELECTRICAS Y
TRANASMITIRLAS. LAS VIBRACIONES SON UN
TIPO DE SEÑAL ANALOGA (ONDAS QUE VARIAN
CONSTANTEMENTE).
CABLE DE TELEFONO ANALOGO
• Alexander Bell patentó,
en 1881, el
concepto de “Circuito de dos
conductores” ó PAR TRENZADO.
• Cantidad de cable conexión N*(N-1)/2
Central telefónica local, donde un
operador usaba
un tablero de
conmutación.
En
la
actualidad,
existen
Dispositivos
Digitales: conmutadores.

5. HISTORIA DEL CABLEADO PARA
COMPUTADORAS
• Cable de cobre, Coaxial: primer estándar de cable.
• Cable Par Trenzado: Mejora con el incremento del número
de pares.
• Cable Estructurado: Esquema para manejo de voz, datos y
video, entre otros.
• DSL: Digital Subscrister line.
• Fibra Optica: Pulsos de luz enviar datos a través de hilos de
vidrio.
• BICSI: Organización que enseña mejoras practicas a los
instaladores.
• IEE: Instituto de Ingenieros Eléctricos y Electrónicos

6. • RELACION ENTRE CABLEADO DE ALTA CALIDAD
- Costos del Cableado.
- Confiabilidad.
- Seguridad.

7. •
•
•
-
ESTANDARES INTERNACIONALES
CERTIFICACIONES ( Panduit-PNIE)
CODIGOS Y SEGURIDAD
Estándares personales
SeguridadOcupacional(CCOHS/OSHA/NIOSH)
Reglas de Administración en salud
Seguridad de Productos (LU)
Seguridad Eléctrica (NEC)
Ley de Discapacidades (ADA)
Seguridad Ambiental y Códigos de
Construcción locales, estatales y nacionales

8. SEGURIDAD EN EL MANEJO
DE LA ELECTRICIDAD
Alto voltaje
Las siguientes son pautas que se deben respetar cuando se esté
trabajando cerca de la electricidad:
• La electricidad puede provocar graves lesiones e incluso la muerte.
• Es más probable que existan voltajes peligrosos en las partes de los
edificios y de las oficinas donde trabaja el instalador del cableado
• Se debe estar atento a situaciones anormales como cajas de
disyuntores sin tapas, cables sueltos o pelados y equipos dañados
• Preste especial atención a los otros dispositivos y a los otros
trabajadores que se encuentren en el lugar.
• Seguir la "regla de una sola mano"

9. Peligros relacionados con los rayos y el alto voltaje
Los rayos pueden ser fatales para las personas y también
pueden dañar los equipos, se debe tomar la precaución de
evitar que ingresen en el cableado de la red.
Precauciones:
• Todo el cableado externo debe estar equipado con
protectores de circuitos de señales debidamente registrados
y conectados a tierra en el punto de ingreso al edificio
• Nunca tienda cableado entre estructuras sin contar con la
protección adecuada
• Evite instalar cables cerca o dentro de lugares húmedos
• Si lo sorprende una tormenta estando al aire libre, no se
proteja bajo un árbol o bajo algo que pueda ser alcanzado
por los rayos.

10. Prueba de seguridad para alto voltaje
• El voltaje es invisible. Sus efectos se ven en el
funcionamiento de las herramientas y equipos o cuando
se produce la desagradable experiencia de recibir una
descarga.
• Con un dispositivo confiable de medición de
voltaje, como un multímetro o un detector de
voltaje, realice las mediciones inmediatamente antes de
comenzar a trabajar.
• Nunca instale o conecte cableado de cobre durante
tormentas eléctricas. Un cableado de cobre puede
conducir una descarga de rayo fatal en un radio de varias
millas
• Equipe todo el cableado externo con protectores de
circuitos aprobados y conectados a tierra en forma
adecuada.

11. Conexión a tierra
Una correcta conexión a tierra debe tener lo siguiente:
•
•
•
•
•
•
Seguridad personal
Protección contra alto voltaje
Fallas en la energía eléctrica, como cortos eléctricos
Una vía adecuada para los rayos
Dispersión de cargas electrostáticas
Una referencia de voltio cero para señalizar y medir el
voltaje
- El electrodo de conexión a tierra es una varilla metálica
que está enterrada en el suelo cerca del punto de entrada
al edificio, es decir, del lugar donde la electricidad
ingresa al edificio.

12. Conexión a tierra

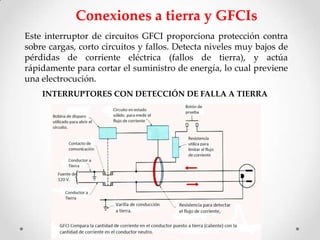

13. Conexiones a tierra y GFCIs
Este interruptor de circuitos GFCI proporciona protección contra
sobre cargas, corto circuitos y fallos. Detecta niveles muy bajos de
pérdidas de corriente eléctrica (fallos de tierra), y actúa
rápidamente para cortar el suministro de energía, lo cual previene
una electrocución.
INTERRUPTORES CON DETECCIÓN DE FALLA A TIERRA

14. ¿Qué es la unión a tierra?
La unión a tierra implica proporcionar un medio para que los diversos
accesorios del cableado se interconecten con el sistema de conexión a
tierra . Se puede entender como una extensión de la instalación eléctrica
a tierra.
Con una correcta instalación de la unión y de la conexión a tierra se logra
lo siguiente:
• Minimizar los efectos del sobrevoltaje o picos de electricidad.
• Mantener la integridad de la planta de conexión eléctrica a tierra.
• Proporcionar una vía más segura y efectiva de conexión a tierra
Las uniones a tierra para telecomunicaciones se
utilizan, generalmente, en los siguientes casos:
• Instalaciones de ingreso
• Salas de equipos
• Salas de telecomunicaciones

15. Normas de uniones y conexiones a tierra
- Las uniones y conexiones a tierra se entienden a nivel
universal y se practican de forma individual.
Separaciones de cables
- No
permita que haya cables con datos muy cerca de
cables con electricidad
Perforación y corte
- Muchas veces el instalador necesitará realizar orificios
en paredes y pisos para poder tender los cables..
Descarga electrostática
- La descarga electrostática (ESD), más conocida como
electricidad estática, puede ser la forma de electricidad más
perjudicial y más difícil de controlar.

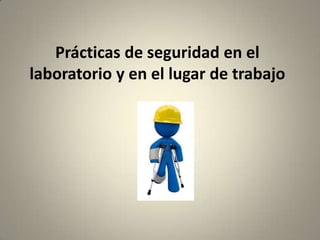

16. Prácticas de seguridad en el
laboratorio y en el lugar de trabajo

17. Descripción general.
• El hecho de saber en que condiciones trabajamos implica
también saber en que condiciones debes estar para el
trabajo, también nos obliga a saber a que nos exponemos en
ese trabajo, a continuación les mostraremos las medidas
necesarias para evitar accidentes que pueden causarnos la
MUERTE.

18. Protegerse a uno mismo y la red.
• Siempre que trabaje en paredes, techos o áticos
apague todos los circuitos que pueda atravesar esas
áreas de trabajo.
• Nunca tocar cables de alimentación eléctrica.
• Tenga cuidado con los bordes filosos o cables
empolvados.
• Respeto en el área de trabajo.

19. Seguridad en el lugar de trabajo
• Cuando trabaje en una área de techo inclinado, inspeccione el
área.
• Mantenga el área de trabajo limpia.
• Sepa la ubicación de todos los extinguidores de fuego.
• No Haga tendidos donde haiga algún aislamiento peligroso.
• Cuando enrute cables, utilice cables pero a prueba de fuego.

20. Ambientes peligrosos
• Hay que tener en cuenta el lugar donde nos estamos
moviendo. Siempre existe la posibilidad de encontrarse con
entornos peligros, incluidos la altura, el clima, el ruido, gases,
químicos, insectos, animales y agua. Algunos de estos
entornos peligrosos requieren un motor de protección
especial.

21. Uso adecuado de las escaleras de
mano
• Elija la escalera correcta para el trabajo que va a realizar.
Asegúrese de que la escalera tenga suficiente longitud para
poder trabajar con comodidad, y sea lo suficientemente sólida
para poder usarla muchas veces.
• Primero examine la escalera. Cualquier escalera puede
presentar un problema que comprometerá su seguridad.
• Coloque la escalera de forma correcta y segura. Las escaleras
tijeras deben estar completamente abiertas y con la bisagra
trabada. Las escaleras simples deben colocarse en una
relación de 4 a 1.

22. Uso adecuado de las escaleras de
mano
• Suba y baje de la escalera con precaución. Ubíquese siempre
de frente a la escalera y sosténgase con las dos manos.
• Trabaje sobre la escalera con seguridad. Sosténgase de la
escalera con una mano en todo momento.
• Asegure el área que rodea la escalera. No importa qué tan
segura sea la escalera; si está ubicada en un lugar peligroso o
si se coloca de forma incorrecta, se puede producir un
accidente.

23. Consideraciones de seguridad sobre
fibra óptica
• Anteojos con protecciones laterales.
• Trabajar en áreas ventiladas.
• Coloque un mantel sobre la mesa para juntar las astillas de
vidrio.
• No se toque los ojos.
• Deshágase de las partes de las fibras de manera adecuada.
• Limpie cuidadosamente todas las áreas de trabajo.
• No mire directamente hacia el interior del extremos de los
cables de fibra.
• Botiquín de primeros auxilios.

24. Artículos del kit de primeros auxilios
•
•
•
•
Recipiente para lavarse los ojos.
Cintas Adhesivas o “Curas”.
Alcohol para limpiar heridas.
Algodón para limpiar cortada

25. Uso de extintores de incendios

26. Prevención de lesiones
• Cumpla con todas las normas de trabajo.
• Esté alerta y preste atención. Un trabajador cansado puede
ser un peligro para sí mismo y para los demás.
• La capacitación es fundamental cuando se trabaja con
electricidad, herramientas eléctricas y cualquier otro equipo
potencialmente peligroso.
• Use equipos de seguridad.
• Levante cosas con las piernas; no con la espalda.
• El lugar de trabajo no es un sitio para consumir drogas ni
alcohol.

27. Prevención de lesiones.
• Siempre actúe profesionalmente. Hacer bromas pesadas o
comportarse de manera infantil puede derivar en lesiones.
• Manténgase al día acerca de los asuntos relacionados con la
seguridad y la salud en el lugar de trabajo.

28. Uso de cierre eléctrico/etiquetado para controlar la
energía
peligrosa
• A veces, es necesario sacar de funcionamiento un equipo para
poder repararlo. Esto, por lo general, se logra quitándole la
fuente de alimentación, a veces desenchufando el dispositivo
o haciendo saltar el disyuntor. Si alguien que no es del
personal de reparaciones, se encuentra con el equipo
desactivado y lo vuelve a enchufar, los resultados pueden ser
peligrosos, tanto para las personas como para el equipo.

29. Equipamiento personal de seguridad
•
•
•
•
•
Ropa de trabajo
Protección para los ojos
Protección de la audición
Protección de las vías respiratorias
Protección de las manos
