El documento presenta un croquis funcional de un mercado portuario. El mercado se ubica en una zona portuaria con acceso a un muelle y un río. Cuenta con un nivel en el subsuelo, un nivel a nivel del suelo y un paseo elevado. El diseño permite la libre circulación de personas y vistas sin obstrucciones de la ciudad y el paisaje circundante.

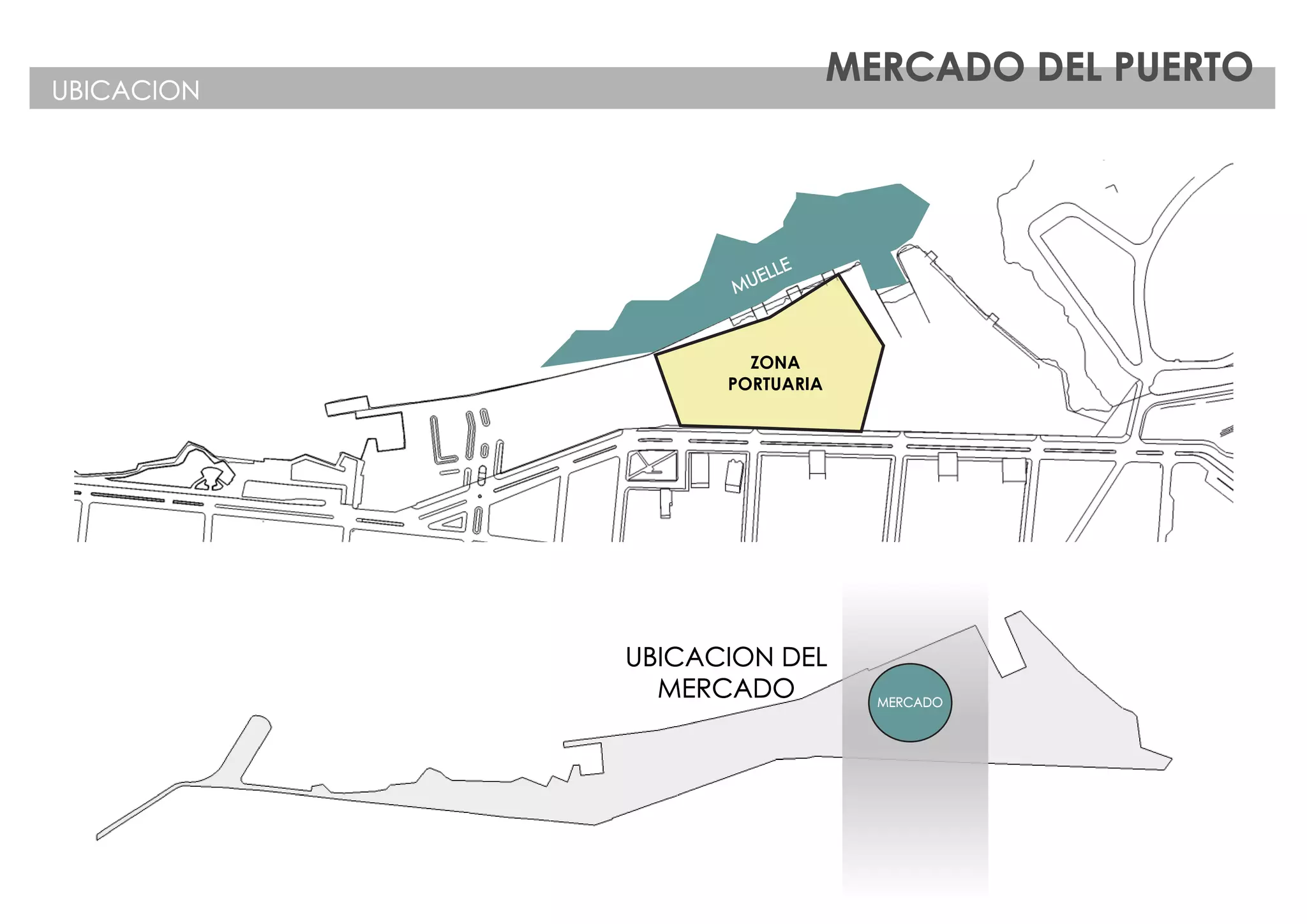

1. UBICACION
MERCADO DEL PUERTO
ELLE
MU
ZONA
PORTUARIA
VEGETACION
UBICACION DEL
MERCADO MERCADO
2. PARTIDO / ESPACIO ABIERTO
MERCADO DEL PUERTO
PASEO ELEVADO
MERCADO PASEO A NIVEL 0.0
ACCESO/RAMPA
3. CROQUIS FUNCIONAL
MERCADO DEL PUERTO
PASEO ELEVADO
ACCESO ESPACIO ABIERTO PASEO A NIVEL 0.0
NIVEL SUBSUELO
SIN OBSTRUCCIÓN
VISUAL
CIUDAD
NIVEL PASEO ELEVADO
MUELLE
ESPACIO ABIERTO
NIVEL SUBSUELO
RIO
