El documento describe el proceso de pulsación de una tecla en un ordenador. Cuando se pulsa una tecla, el procesador E/S detecta la pulsación y la guarda en su memoria antes de informar a la CPU. La CPU a su vez informa a la memoria para escribir el dato y luego ordena al procesador E/S visualizar el dato en el monitor.

1. Mi Ordenador
Albert Picón Montes

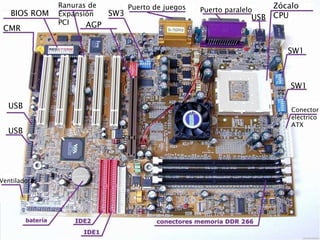

2. BIOS ROM
CMR
Ranuras de
Puerto de juegos
SW3
Expansión
PCI
AGP
Zócalo
USB CPU
Puerto paralelo
SW1
SW1
USB
USB
Ventiladores
Conector
eléctrico
ATX

3. Pulsación de una tecla
del ordenador

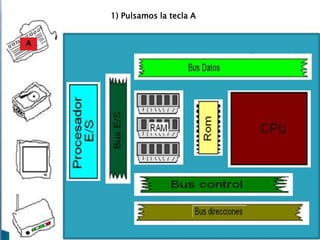

4. 1) Pulsamos la tecla A
A

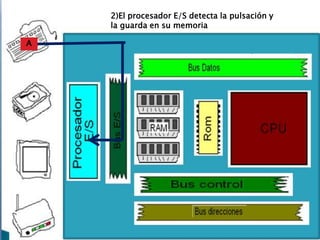

5. 2)El procesador E/S detecta la pulsación y
la guarda en su memoria
A

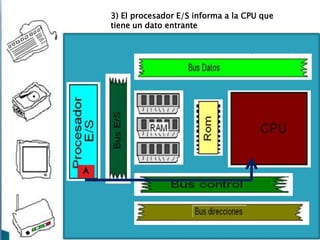

6. 3) El procesador E/S informa a la CPU que
tiene un dato entrante
A

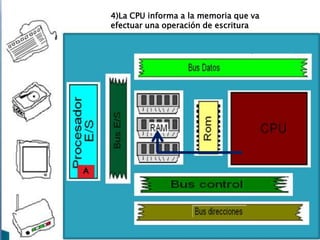

7. 4)La CPU informa a la memoria que va
efectuar una operación de escritura
A

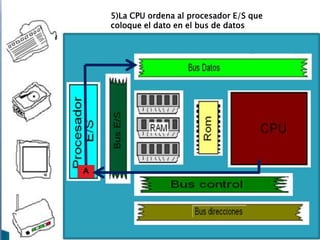

8. 5)La CPU ordena al procesador E/S que
coloque el dato en el bus de datos
A

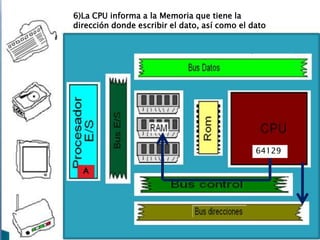

9. 6)La CPU informa a la Memoria que tiene la
dirección donde escribir el dato, así como el dato
64129
A

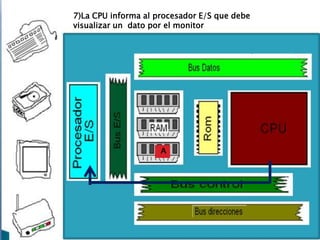

10. 7)La CPU informa al procesador E/S que debe
visualizar un dato por el monitor
A

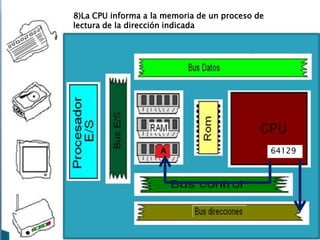

11. 8)La CPU informa a la memoria de un proceso de
lectura de la dirección indicada
A
64129

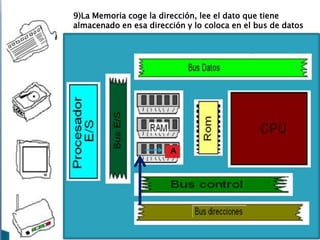

12. 9)La Memoria coge la dirección, lee el dato que tiene
almacenado en esa dirección y lo coloca en el bus de datos
A

13. 10)La Memoria informa a la CPU que el dato se encuentra
en el bus de datos
A

14. 11) El procesador E/S coge el dato y da las ordenes al
monitor para visualizarlo por la pantalla
A

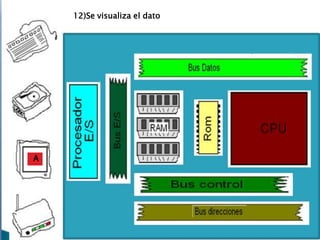

15. 12)Se visualiza el dato
A
