Escalabilidad microprocesadores

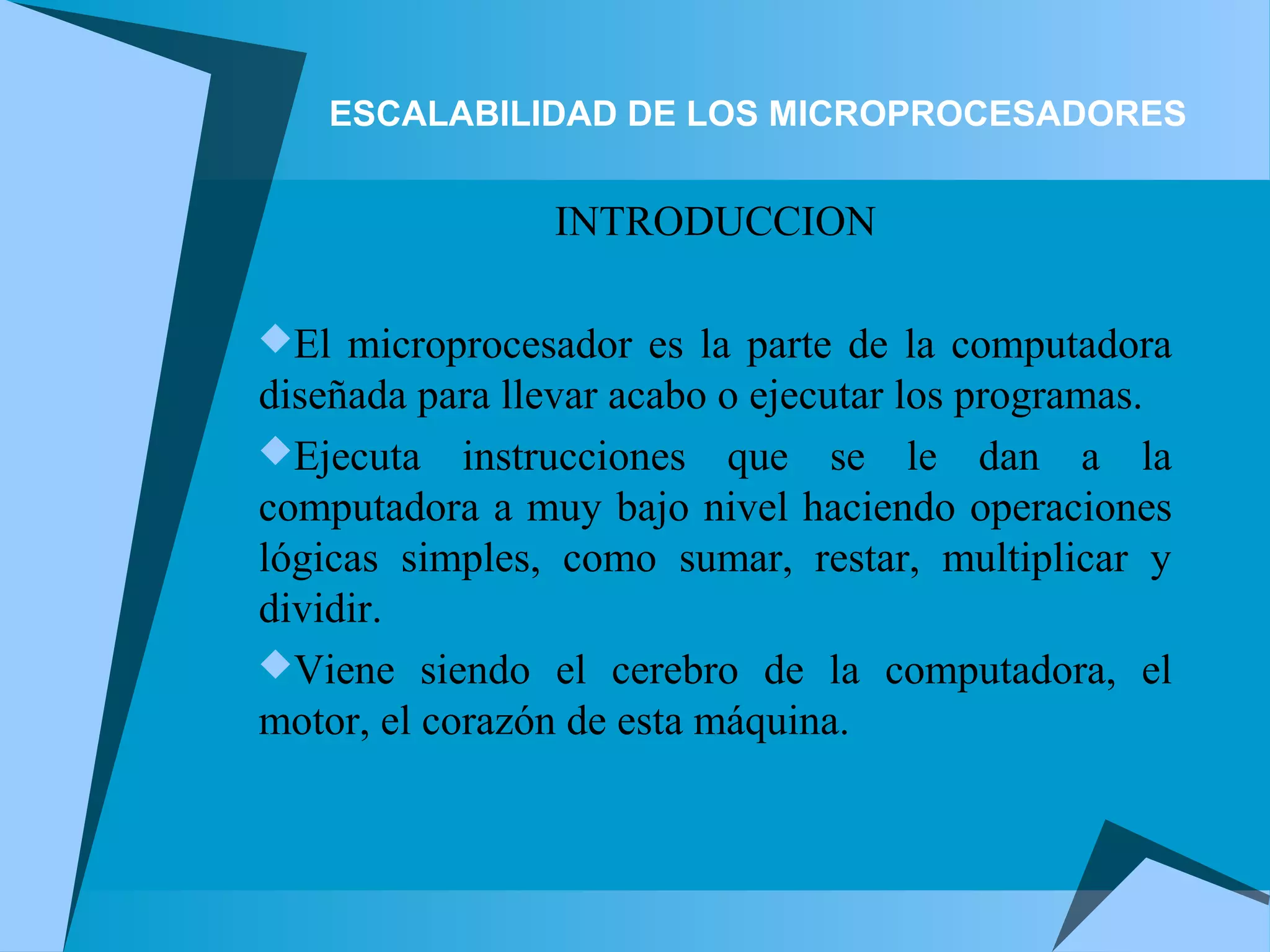

1. ESCALABILIDAD DE LOS MICROPROCESADORES
INTRODUCCION
El microprocesador es la parte de la computadora
diseñada para llevar acabo o ejecutar los programas.
Ejecuta instrucciones que se le dan a la
computadora a muy bajo nivel haciendo operaciones
lógicas simples, como sumar, restar, multiplicar y
dividir.
Viene siendo el cerebro de la computadora, el
motor, el corazón de esta máquina.

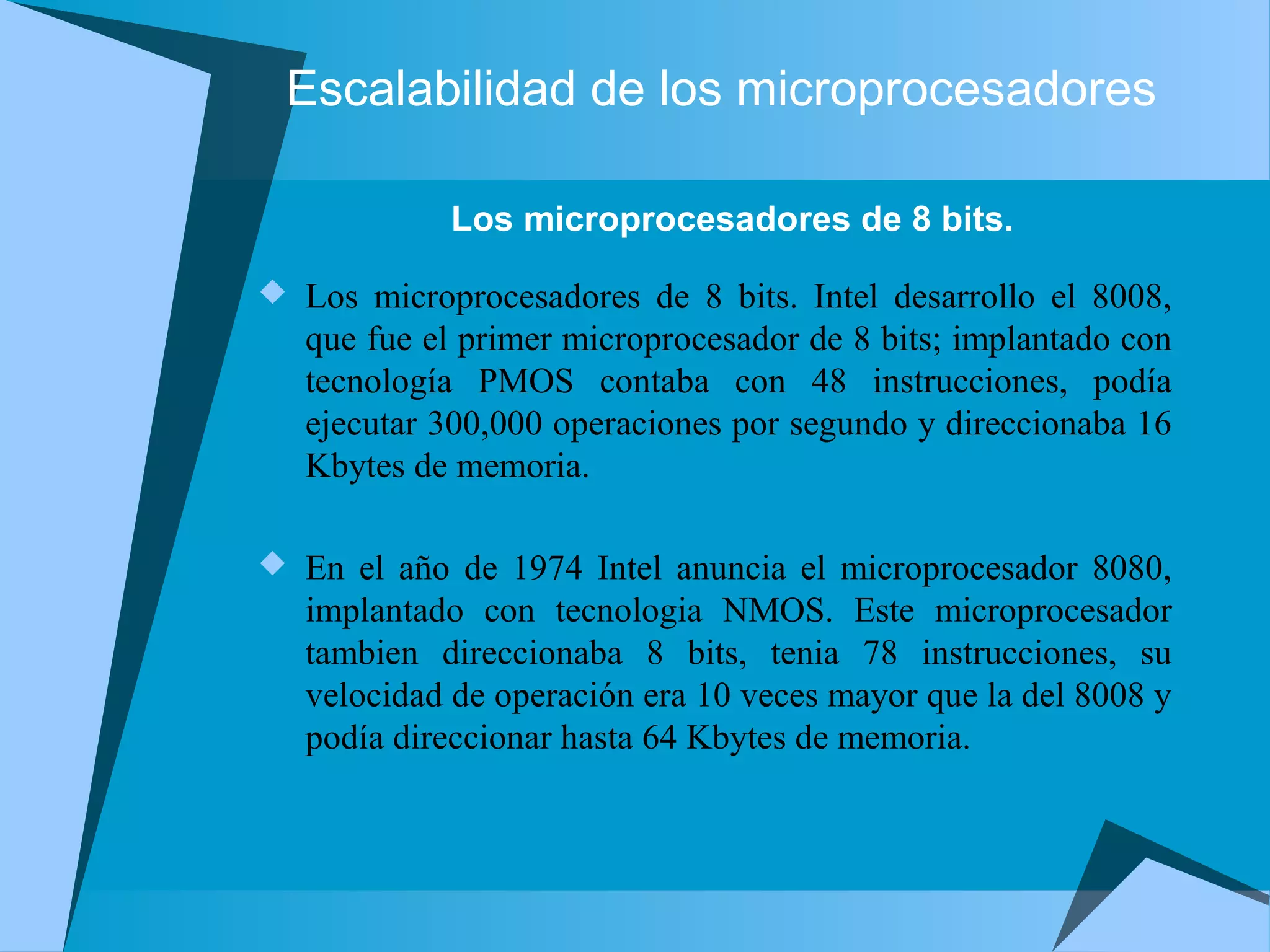

2. Escalabilidad de los microprocesadores
Los microprocesadores de 8 bits.
Los microprocesadores de 8 bits. Intel desarrollo el 8008,
que fue el primer microprocesador de 8 bits; implantado con
tecnología PMOS contaba con 48 instrucciones, podía
ejecutar 300,000 operaciones por segundo y direccionaba 16
Kbytes de memoria.
En el año de 1974 Intel anuncia el microprocesador 8080,
implantado con tecnologia NMOS. Este microprocesador
tambien direccionaba 8 bits, tenia 78 instrucciones, su
velocidad de operación era 10 veces mayor que la del 8008 y
podía direccionar hasta 64 Kbytes de memoria.
3. La compañia Motorola introdujo el 6800, un
microprocesador de 8 bits con 62 instrucciones.
En 1975, la compañia Mos Technology anuncio dos
microprocesadores: el 6501 que era compatible con el
6800, y el 6502, cuyo circuito integrado incluía al 6501
y un circuito que generaba la señal de reloj.
En 1976 la compañia Zilog introdujo el Z-80, este
nuevo microprocesador de 8 bits, implementado con
tecnología NMOS, tenia un código de 158 instrucciones,
incluyendo todas las del 8080 y además requería un
único voltaje de 5 volts.
En 1977, Intel introdujo el 8085, el cual combinaba el
8080, el circuito de reloj y el controlador de sistema
en un solo chip. Este microprocesador estaba fabricado
con tecnología NMOS y requería al igual que el Z-80, un
único voltaje de 5 volts.
4. Los microprocesadores de 16 bits.
Empezó a surgir en la década de los 80`s.
El primero en aparecer fue el 8086 de Intel,
adoptado por IBM para la fabricación de la IBM PC.
Después Motorola introdujo el 68000 cuyos
registros internos son de 32 bits. Motorola fabrico
microprocesadores derivados del 68000, como el
68020 y el 68030, entre otros destinados a
computadoras de mayor desempeño llamadas
Workstations.
Intel desarrollo el 8088, utilizado por las
computadoras IBM XT (en el año 1981), el 80186, el
80286 empleado en las IBM AT, el 80386, el 80486
y el Pentium en sus diferentes versiones. También
desarrollo un sustituto para el 8088; el 80188.
5. El 80286, surgió al mercado en 1983, utilizado en las
computadoras IBM PC AT.
En 1985 aparece el 80386 de Intel, utilizado en las
computadoras Compaq. Intel fabrico
microprocesadores variantes del 80386, como el SX,
DX y SL.
En 1991 Intel desarrollo el y486, que incluia un
bloque de memoria cache y un coprocesador
matemático dentro de la misma pastilla. Tambien
hubo variantes de este microprocesador como el
486DX, SX, DX2 y DX4. La principal diferencia
entre cada versión es la velocidad de proceso y el
voltaje de operación.
En 1993 Intel lanza al mercado la generación de
microprocesadores Pentium, notables por su
arquitectura superescalar, su ancho de bus externo
de 64 bits y, su velocidad que alcanzaba los 200
Mhz.
Las compañías AMD y Cyrix introdujeron los
microprocesadores 6X86 y K5 respectivamente.
6. A fines de 1995 apareció el Pentium Pro de Intel,
cuya ventaja era tener un mayor numero de
aplicaciones por ciclo de reloj.
Con la aparición de multimedia, Intel desarrollo a
finales de 1997 el Pentium MMX (MultiMedia
eXtensions).
Por su parte, AMD desarrolla el microprocesador
K6; también con funciones especiales para el manejo
de multimedia.
En 1996, Motorola introdujo su nueva línea de
microprocesadores Power PC, destinados a las
computadoras de la serie Macintosh Power PC (en
alianza con IBM y Apple Computer). Despues del
Power PC, Motorola lanza la línea de
microprocesadores G3.
8. El Intel 4004 (i4004), un CPU de 10bits, fue el
primer microprocesador en un simple chip.
Microprocesador de 4 bits
Contiene 2.300 transistores
Encapsulado CERDIP de 16 pines
Máxima velocidad del reloj 740 KHz
Usa Arquitectura Harvard, es decir,
almacenamiento separado de programas y datos.
9. Chips de soporte (chipset)
4001: ROM de 256 bytes (256 instrucciones de programa
de 8bits), y un puerto incorporado de I/O de 4 bits*
4002: RAM de 40 bytes (80 palabras de datos de 4 bits),
y un puerto de salida incorporado de 4 bits. La porción de
RAM del chip está organizada en cuatro "registros" de
veinte palabras de 4 bits:
16 palabras datosc (usadas para los dígitos de mantisa en
el diseño original de la calculadora)
4 palabras de estado (usadas para los dígitos de
exponente en el diseño original de la calculadora)
4003: shift register (registro de desplazamiento) de
salida paralela de 10 bits para explorar teclados, pantallas,
impresoras, etc.
4008: latch de 8 bits de dirección para acceso a chips de
memoria estándar, y un chip incorporado de 4 bits de
selección y puerto de I/O*
4009: programa y convertidor de acceso I/O a memoria
estándar y a chips de I/O*
(*) Nota: una chip de 4001 ROM + I/O no se puede utilizar
en un sistema junto con un par 4008/4009.
10. Intel 8008
Emplea direcciones de 14 bits, pudiendo direccionar
hasta 16 KB de memoria. El circuito integrado del
i8008, limitado por las 18 patillas de su encapsulado
DIP, tiene un bus compartido de datos y direcciones
de 8 bits, por lo que necesita una gran cantidad de
circuitería externa para poder ser utilizado. El i8008
puede acceder a 8 puertos de entrada y 24 de salida.
11. Intel 8086 y 8088
Los i8086 e i8088 se basaron en el diseño del
Intel 8080 y el Intel 8085, y de hecho son
compatibles a nivel de ensamblador con el i8080. El
conjunto de registros también es similar al del i8080,
pero ampliados a 16 bits. Tanto el i8086 como el
i8088 tienen cuatro registros generales de 16 bits, que
también pueden ser accedidos como ocho registros de
8 bits, y tienen cuatro registros índice de 16 bits
Microprocesador Intel 8088
Microprocesador Intel 8086
12. Intel 80286
El Intel 80286 (llamado oficialmente iAPX 286,
también conocido como i286 o 286) es un
microprocesador de 16 bits de la familia x86, que fue
lanzado al mercado por Intel el 1 de febrero de 1982.
Las versiones iniciales del i286 funcionaban a 6 y 8
MHz, pero acabó alcanzando una velocidad de hasta
20 MHz. El i286 fue el microprocesador más
empleado en los IBM PC y compatibles entre
mediados y finales de los años 80 .
13. Intel 80386
El Intel 80386 (i386, 386) es un microprocesador
CISC con arquitectura x86. Durante su diseño se le
llamó 'P3', debido a que era el prototipo de la
tercera generación x86. El i386 fue empleado como
la unidad central de proceso de muchos
ordenadores personales desde mediados de los años
80 hasta principios de los 90.
14. Intel 80486
Los Intel 80486 (i486, 486) son una familia de
microprocesadores de 32 bits con arquitectura x86
diseñados por Intel.
Los i486 son muy similares a sus predecesores, los
Intel 80386. La diferencias principales son que los
i486 tienen un conjunto de instrucciones optimizado,
una unidad de coma flotante y un caché unificado
integrados en el propio circuito integrado del
microprocesador y una unidad de interfaz de bus
mejorada. Estas mejoras hacen que los i486 sean el
doble de rápidos que un i386 a la misma
velocidad de reloj.
15. Hay varias variantes del diseño básico del i486, entre las que se
encuentran:
Intel 80486-DX - la versión modelo, con las características
indicadas anteriormente.
Intel 80486-SX - un i486DX con la unidad de coma flotante
deshabilitada, para reducir su coste.
Intel 80486-DX2 - un i486DX que internamente funciona al doble
de la velocidad suministrada por el reloj externo, a la que funcionan
el resto de dispositivos del sistema.
ntel 80486-SX2 - un i486SX que funciona internamente al doble de
la velocidad del reloj.
Intel 80486-SL - un i486DX con una unidad de ahorro de energía.
Intel 80486-SL-NM - un i486SX con una unidad de ahorro de
energía.
Intel 80486DX4 - como un i486DX2 pero triplicando la velocidad
interna.
Intel 80487 o 80487-SX - una versión del i486DX diseñado para
ser usado como unidad de coma flotante del i486SX. El i487 se
instala en el zócalo de coprocesador que se encuentra al efecto en
las placas base para i486SX.
Intel 80486 OverDrive (486SX, 486SX2, 486DX2 o 486DX4) -
variaciones de los modelos anteriores diseñados como procesadores
de actualización, que tienen un patillaje o voltaje diferente.
Normalmente estaban diseñados para ser empleados en placas base
que no soportaban el microprocesador equivalente de forma directa.
16. Intel Pentium Pro
El Pentium Pro es la sexta generación de arquitectura
x86 de los microprocesadores de Intel, cuya meta era
remplazar al Pentium en toda la gama de aplicaciones,
pero luego se centró como chip en el mundo de los
servidores y equipos de sobremesa de gama alta.
Posteriormente Intel lo dejó de lado a favor de su gama de
procesadores de altas prestaciones llamada Xeon.
17. Intel Pentium II
El Pentium II es un microprocesador con arquitectura
x86 diseñado por Intel, introducido en el mercado el
7 de mayo de 1997. Está basado en una versión
modificada del núcleo P6, usado por primera vez en el
Intel Pentium Pro.
Los cambios fundamentales respecto a éste último
fueron mejorar el rendimiento en la ejecución de código
de 16 bits, añadir el conjunto de instrucciones MMX y
eliminar la memoria caché de segundo nivel del núcleo
del procesador, colocándola en una tarjeta de circuito
impreso junto a éste.
18. Intel Pentium III
El Pentium III es un microprocesador de
arquitectura i686 fabricado por Intel; el cual es una
modificación del Pentium Pro.
Existen tres versiones de Pentium III: Katmai,
Coppermine y Tualatin.
19. Intel Pentium 4
El Pentium 4 (erróneamente escrito Pentium IV) es un
microprocesador de séptima generación basado en la
arquitectura x86 y fabricado por Intel. Es el primer
microprocesador con un diseño completamente nuevo
desde el Pentium Pro de 1995. El Pentium 4 original,
denominado Willamette, trabajaba a 1,4 y 1,5 GHz;
20. Intel Pentium M
El Pentium M representa un cambio radical para Intel, ya que no
es una versión de bajo consumo del Pentium 4, sino una
versión fuertemente modificada del diseño del Pentium III
(que a su vez es una modificación del Pentium Pro).
Los miembros de la familia Pentium M son los siguientes:
Pentium M Banias
Pentium M Dothan
Pentium M Dothan (SonomaPentium M Yonah (Core Solo y
Core Duo)
21. Intel Pentium D
Los procesadores Pentium D fueron introducidos por Intel en
el Spring 2005 Intel Developer Forum. Un chip Pentium D
consiste básicamente en dos procesadores Pentium 4 (de
núcleo Prescott) en una única pieza de silicio con un
proceso de fabricación de 90 nm. El nombre en clave del
Pentium D antes de su lanzamiento era "Smithfield".
Incluye una tecnología DRM (Digital rights management)
para hacer posible un sistema de protección anticopia de
la mano de Microsoft.
Existen Seis variantes del Pentium D:
Pentium D 805, a 2.6 GHz
Pentium D 820, a 2.8 GHz
Pentium D 830, a 3.0 GHz
Pentium D 840, a 3.2 GHz
Pentium D Extreme Edition, a 3.2 GHz, con
Hyper Threading.
22. Intel Core Duo
Este microprocesador implementa 2Mb de
caché compartida para ambos núcleos más un
bus frontal de 667Mhz; además implementa
un nuevo juego de instrucciones para
multimedia (SSE3) y mejoras para las SSE y
SSE2, sin embargo, el desempeño con enteros
es ligeramente inferior debido a su caché con
mayor latencia.
23. Intel Core 2 Duo
El procesador Core 2 Duo de Intel es la
continuación de los Pentium D y Core Duo. El
acceso a memoria inteligente optimiza el
ancho de banda de datos. Su arquitectura se
basa en la del Pentium M, pues demostró ser
mucho más eficiente que la arquitectura de
Pentium 4.
24. Intel Core 2 Quad
Core 2 Quad o Core Quad son la nueva serie
de procesadores de Intel de 4 núcleos (no
confundir con Core 2 Extreme) que saldrán al
mercado en el primer trimestre del 2007.
Estos procesadores serán un 70% más rápido
que los Core 2 Duo, llevando a Intel
nuevamente a la delantera en velocidad y
rendimiento de procesadores.
