La tesis presentada por Juan Fernando Huanca Alavi se centra en el desarrollo de un sistema de seguridad por niveles para las redes informáticas en los centros de datos del sistema de universidades de Bolivia, con el objetivo de obtener el título de magister en seguridad de tecnologías de la información. El documento incluye un análisis detallado de los niveles de seguridad, metodologías y un diseño práctico que aborda los riesgos existentes en el centro de datos de la Universidad Pública de El Alto. Se destaca la colaboración de expertos y la aplicación de conceptos teóricos para fortalecer la seguridad de la información en el contexto académico.

1. ESCUELA MILITAR DE INGENIERÍA
“MARISCAL ANTONIO JOSÉ DE SUCRE”
BOLIVIA
TESIS DE MAESTRÍA
SISTEMA DE SEGURIDAD POR NIVELES, PARA LAS
REDES INFORMÁTICAS CORPORATIVAS EN LOS
CENTROS DE DATOS DEL SISTEMA DE UNIVERSIDADES
DE BOLIVIA
JUAN FERNANDO HUANCA ALAVI
LA PAZ, 2021

2. - i -
JUAN FERNANDO HUANCA ALAVI
SISTEMA DE SEGURIDAD POR NIVELES, PARA LAS
REDES INFORMÁTICAS CORPORATIVAS EN LOS
CENTROS DE DATOS DEL SISTEMA DE UNIVERSIDADES
DE BOLIVIA
Modalidad: Tesis de Grado, que se
presenta como requisito para optar al
título de Magister Scientiarum en
Seguridad de Tecnologías de la
Información.
TUTOR: MSC. ING. CESAR FERNANDO LOZANO
LA PAZ, 2021

3. - ii -
AUTORIZO LA PRODUCCIÓN Y DIVULGACIÓN TOTAL O PARCIAL
DE ESTE TRABAJO DE INVESTIGACIÓN, POR CUALQUIER MEDIO
CONVENCIONAL O ELECTRÓNICO PARA FINES DE ESTUDIO E
INDAGACIÓN, A PARTIR DE LA APROBACIÓN SE PUEDE
REALIZAR LA RESPECTIVA CITA DE LA FUENTE DE
INFORMACIÓN.
Huanca Alavi, Juan Fernando
Sistema de Seguridad por Niveles, para las redes informáticas corporativas
en los centros de datos del Sistema de Universidades de Bolivia.
-La Paz, 2021.
Tesis de Maestría – Programa de Posgraduación de la Maestría en
Seguridad de Tecnologías de la Información. Escuela Militar de Ingeniería.
Palabras Clave: 1 Seguridad – Niveles de Seguridad – Perímetro de
Seguridad.
CÓDIGO______________

4. -iii-
HOJA DE APROBACIÓN
Aprobado con:
Tribunal Examinador de Tesis
Vocal: ____________________________________________________________
Institución: _____________________________Firma: :______________________
Oponente: _________________________________________________________
Institución: _____________________________Firma: :______________________
Relator: ___________________________________________________________
Institución: _____________________________Firma: :______________________
Tutor: _____________________________________________________________
Institución: _____________________________Firma: :______________________
Secretario: _________________________________________________________
Institución: _____________________________Firma: :______________________
Presidente: Cnl. DAEN________________________________________________
Institución: _____________________________Firma: :______________________
Juan Fernando Huanca Alavi
Sistema de Seguridad por Niveles, para las redes
informáticas corporativas en los centros de datos
del Sistema de Universidades de Bolivia.
Tesis Presentada a la Dirección
Posgrado de la Escuela Militar de
Ingeniería para la Obtención del
título de Magister Scienciarum.
Área de Concentración: Seguridad
en Tecnologías de la Información.

5. -iv-
DEDICATORIA
Dedico este trabajo final a mi creador y a mi familia.
Al Dios Todo poderoso quien me regala la vida y salud, agradecerle por su infinita
misericordia por prestarme al ser que me brindo la vida mi mamá quien me ayudó
con su paciencia y animándome para seguir estudiando, mis hermanas que me
dieron su comprensión y ayuda en los momentos más dolorosos y los felices, a mis
seres queridos que me brindaron comprensión y cariño durante la elaboración del
presente trabajo de investigación.
A mi mamá adorada Elena Alavi que me dio la vida y me brindó su apoyo mediante
sus consejos, brindándome en todo momento su comprensión en las diversas
situaciones.
A mis hermanos que siempre me han mostrado su comprensión y apoyo
incondicional.
A las personas que estando fuera del círculo familiar me ayudaron de forma indirecta
o directa para realizar el presente trabajo, mediante pequeños detalles o
animándome para continuar y terminar el presente trabajo.

6. - v -
AGRADECIMIENTOS
Al creador de los cielos y la tierra que escuchó mi clamor cuando estaba perdido y
me recibió en su regazo: “Jehová, tú eres mi Dios; te exaltaré, alabaré tu nombre,
porque has hecho maravillas; tus consejos antiguos son verdad y firmeza”. (Isaías
25:1).
Al M.Sc. Ing. Cesar Fernando Lozano Mantilla, quien me colaboró con sus
conocimientos, experiencia en el campo practico y laboral con su guía en el
desarrollo del presente documento.
A mis mentores M.Sc. Ing. Cesar Fernando Lozano Mantilla, M. Sc. Ing. Edson
Vallejos, M.Sc. Ing. Cesar Castellon, M.Sc. Ing. Carlos Anibarro, quienes fueron
guía clave del trabajo científico, con sus conocimientos, experiencia en el campo
práctico y laboral con su tutoría en el desarrollo del presente documento, muchas
gracias.
A la Escuela Militar de Ingeniería, por la oportunidad de lograr mi especialización a
través del curso de Maestría en Seguridad de Tecnologías de la Información y
permitirnos ingresar a sus laboratorios e instalaciones para obtener los datos
significativos que fueron base sólida en la presente investigación.

7. - vi -
ÍNDICE
CONTENIDO Paginas
CUBIERTA ………………………………………………………………………………….…….. i
CONTRACUBIERTA………………………………………………………………..………….... ii
HOJA DE APROBACIÓN………………………………………………………….…………..... iii
DEDICATORIA…………………………………………………………………….……………... iv
AGRADECIMIENTOS…………………………………………………………......……………. .v
ÍNDICE………………………………………………………………………..........………………vi
LISTA DE TABLAS………………...………………………………………...........……………. ix
LISTA DE FIGURAS…………………………………………………………..........………….. x
LISTA DE FORMULAS……...……………………………….....……………. ……………… xii
RESUMEN/ABSTRACT…….…..…………………………………………….........…………...xiii
CAPÍTULO PRIMERO ...................................................................................................... - 1 -
GENERALIDADES ........................................................................................................... - 1 -
1.1 INTRODUCCIÓN .................................................................................................. - 1 -
1.2 . ANTECEDENTES DEL PROBLEMA................................................................... - 3 -
1.3 PLANTEAMIENTO DEL PROBLEMA ................................................................. - 8 -
1.4 IDENTIFICACIÓN DEL PROBLEMA................................................................... - 9 -
1.4.1. Formulación del Problema .................................................................................. - 15 -
1.5 . OBJETIVOS DE LA INVESTIGACIÓN .............................................................. - 15 -
1.5.1. Objetivo General ................................................................................................. - 15 -
1.5.2. Objetivos Específicos.......................................................................................... - 16 -
1.6 . JUSTIFICACIÓN ................................................................................................. - 16 -
1.6.1. Justificación Teórica............................................................................................ - 16 -
1.6.2. Justificación Legal............................................................................................... - 17 -
1.6.3. Justificación Social.............................................................................................. - 18 -
1.6.4. Justificación Técnica ........................................................................................... - 18 -
1.6.5. Justificación Subjetiva......................................................................................... - 19 -
1.7 . ALCANCES......................................................................................................... - 19 -
1.7.1. Área de Investigación.......................................................................................... - 21 -
1.7.2. Seguridad ............................................................................................................ - 21 -
1.7.2.1 Seguridad de la Información ............................................................................... - 21 -
1.8 . TEMA ESPECÍFICO............................................................................................ - 22 -
1.9 . NIVEL DE INVESTIGACIÓN .............................................................................. - 22 -
1.9.1. Alcance Espacial ................................................................................................. - 23 -
1.9.2. Alcance Temporal ............................................................................................... - 23 -
CAPÍTULO SEGUNDO................................................................................................... - 24 -
ESTADO DEL ARTE....................................................................................................... - 24 -
2.1 . FUNDAMENTOS TEÓRICOS GENERALES .................................................... - 24 -
2.2 . FUNDAMENTOS TEÓRICOS ESPECÍFICOS................................................... - 27 -
2.2.1. Seguridad Informática ......................................................................................... - 27 -
2.3 . SEGURIDAD DE REDES INFORMÁTICAS ...................................................... - 28 -
2.3.1. Seguridad por Niveles......................................................................................... - 29 -
2.3.2. Nivel 1 (Físico)..................................................................................................... - 30 -
2.3.3. Nivel 2 (Enlace)................................................................................................... - 31 -
2.3.4. Nivel (Red)........................................................................................................... - 34 -
2.3.5. Nivel (Transporte)................................................................................................ - 34 -
2.3.6. Nivel (Aplicación)................................................................................................. - 35 -
2.3.7. Niveles de Seguridad .......................................................................................... - 36 -
2.3.8. Nivel D (el sistema entero no es confiable) ........................................................ - 36 -
2.3.9. Nivel C (Protección Discreta).............................................................................. - 37 -

8. - vii -
a) Nivel C1: Protección Discrecional.............................................................................. - 37 -
b) Clase (C2): Protección de Acceso Controlado.......................................................... - 37 -
2.3.10. Nivel B ............................................................................................................... - 38 -
a) Nivel B1: Seguridad Etiquetada................................................................................. - 38 -
b) Nivel B2: Protección Estructurada ............................................................................. - 38 -
c) Nivel B3: Dominios de Seguridad .............................................................................. - 39 -
2.3.11. Nivel A: Protección Verificada............................................................................ - 39 -
a) Clase (A1): Diseño Verificado.................................................................................... - 39 -
2.3.12. Centros de Datos .............................................................................................. - 42 -
2.3.12.1. Tier.................................................................................................................... - 42 -
2.3.12.2. Tier I - Centro de Datos Básico........................................................................ - 43 -
2.3.12.3. Tier II - Centro de Datos Redundante.............................................................. - 43 -
2.3.12.4. Tier III - Centro de Datos Concurrentemente Manantenibles ......................... - 43 -
2.3.12.5. Tier IV - Centro de Datos Tolerante a Fallos.................................................. - 43 -
2.3.13. Zero Trust (Cero Confianza) ............................................................................ - 44 -
2.3.14. Los Datos ......................................................................................................... - 45 -
2.3.15. Pilar #1 - Usuarios............................................................................................ - 45 -
2.3.16. Pilar #2 - Seguridad de Dispositivos................................................................ - 46 -
2.3.17. Pilar #3 - Red de Seguridad............................................................................. - 46 -
2.3.18. Pilar #4 - Aplicación y Seguridad de la Carga de Trabajo .............................. - 47 -
2.3.19. Pilar #5 - Orquestación de Seguridad de Automatización .............................. - 47 -
2.3.20. Pilar #6 - Visibilidad y Análisis de Seguridad Analítica ................................... - 48 -
2.3.21. Software-Defined Perimeter (SDP).................................................................. - 48 -
2.4 . MÉTODO O ESTRUCTURA DE ANÁLISIS, CRITERIOS DE VALIDEZ Y
CONFIABILIDAD ............................................................................................................ - 50 -
2.4.1. Método de Análisis........................................................................................... - 50 -
2.5 . DISEÑO TEÓRICO DE LA INVESTIGACIÓN ................................................ - 52 -
CAPÍTULO TERCERO.................................................................................................... - 54 -
ESTRATEGIAS METODOLÓGICAS ............................................................................. - 54 -
3.1 ESTRATEGIAS METODOLÓGICAS .............................................................. - 54 -
3.2 . DEFINICIÓN DE LA HIPÓTESIS .................................................................... - 57 -
3.3 . VARIABLES..................................................................................................... - 57 -
3.3.1. Identificación y Análisis de Variables............................................................... - 58 -
3.4 . CONCEPTUALIZACIÓN DE LAS VARIABLES............................................. - 58 -
3.5 . INDICADOR ..................................................................................................... - 59 -
3.5.1. Tasa de Variación de Estudiantes ................................................................... - 59 -
3.5.2. Índice de riesgo................................................................................................ - 60 -
3.5.3. Superficie de ataque ........................................................................................ - 60 -
3.6 . OPERACIONALIZACIÓN DE VARIABLES.................................................... - 62 -
3.7 . MATRIZ DE CONSISTENCIA ......................................................................... - 65 -
3.8 . UNIVERSO Y MUESTRA ................................................................................ - 66 -
3.8.1. Universo ........................................................................................................... - 66 -
3.8.2. Muestra............................................................................................................. - 66 -
CAPÍTULO CUARTO...................................................................................................... - 68 -
DESARROLLO PRACTICO ........................................................................................... - 68 -
4 . ESTADO INICIAL - ACTUAL DEL CENTRO DE DATOS DE LA UNIVERSIDAD
PÚBLICA DE EL ALTO .................................................................................................. - 68 -
4.1 ESTADO INICIAL – ACTUAL DEL CENTRO DE DATOS DE LA UPEA ..... - 68 -
4.2 . RIESGOS DEL CENTRO DE DATOS DE LA UNIVERSIDAD PÚBLICA DE EL
ALTO ............................................................................................................................... - 75 -
4.2.1. Superficie de ataque del Centro de Datos de la UPEA................................... - 79 -
4.3 PRESENTACIÓN DEL DISEÑO PARA LA SEGURIDAD CORPORATIVA. - 80 -
4.3.1. Nivel de Acceso................................................................................................ - 82 -
4.3.2. Nivel de Distribución ........................................................................................ - 85 -

9. - viii -
4.3.3. Nivel Principal de Conexión A Internet (CORE O BACKBONE).................... - 87 -
4.3.4. Universidad de la CEUB (UPEA).................................................................... - 93 -
4.3.4.1. Centro de Datos .............................................................................................. - 93 -
4.3.4.2. Firewall´s ......................................................................................................... - 93 -
4.3.4.3. Núcleo de la entidad ....................................................................................... - 94 -
4.3.4.4. Distribución de edificio .................................................................................... - 94 -
4.3.5. Borde de la universidad .................................................................................. - 94 -
4.3.5.1. SDP CONTROLLER ....................................................................................... - 94 -
4.3.5.2. SDP Gateway (borde de controlador)............................................................. - 95 -
4.3.5.3. SDP cliente...................................................................................................... - 95 -
4.3.5.4. CLOUD............................................................................................................ - 95 -
4.3.6. Centro de Datos Sucursal............................................................................... - 95 -
4.3.6.1. Tele Operador ................................................................................................. - 96 -
4.4 . DEMOSTRACIÓN DE LA HIPÓTESIS ......................................................... - 96 -
CAPÍTULO QUINTO ..................................................................................................... - 101 -
PRESENTACIÓN DE RESULTADOS.......................................................................... - 101 -
5.1 ANÁLISIS Y PRESENTACIÓN DEL DISEÑO............................................ - 101 -
5.2 . PRESENTACIÓN DEL MODELO PRÁCTICO ........................................... - 101 -
5.2.1. Servicios instalados en el servidor (debían-DNS1)..................................... - 103 -
5.2.1.1. Bind9 (DNS) ................................................................................................. - 105 -
5.2.1.2. Ssh................................................................................................................ - 106 -
5.2.1.3. Snmp ............................................................................................................ - 109 -
5.2.1.4. Squid ............................................................................................................ - 110 -
5.2.1.5. Kerberos....................................................................................................... - 112 -
5.2.1.6. Gpg............................................................................................................... - 112 -
5.2.1.7. IPtables......................................................................................................... - 114 -
5.2.1.8. Snort ............................................................................................................. - 116 -
5.2.1.9. Mod securiy .................................................................................................. - 117 -
5.2.2. Servicios instalados en el servidor (SRV-WEB-MAIL)................................ - 118 -
5.2.2.1. Servidor WEB apache.................................................................................. - 119 -
5.2.3. Postgresql..................................................................................................... - 120 -
5.2.4. Postfix........................................................................................................... - 120 -
CAPITULO SEXTO....................................................................................................... - 122 -
CONCLUSIONES Y RECOMENDACIONES ............................................................... - 122 -
6.1 EPILOGO ..................................................................................................... - 122 -
6.2 CONCLUSIONES ........................................................................................ - 122 -
6.3 . RECOMENDACIONES................................................................................ - 127 -
6.4 . SUGERENCIAS PARA FUTURAS INVESTIGACIONES .......................... - 128 -
BIBLIOGRAFIA............................................................................................................. - 130 -
ANEXOS........................................................................................................................ - 130 -
ANEXO A - INSTALACIÓN DE LOS SERVICIOS EN LA APLICACIÓN EN EL
SERVIDOR CON NOMBRE.......................................................................................... - 130 -
ANEXO B: PRESENTACIÓN DE LOS DATOS........................................................... - 130 -
B.1. ESTRUCTURA LEGAL Y JURÍDICA......................................................... - 130 -
B.1.1. Legislación Boliviana en delitos informáticos ............................................. - 120 -
B.1.1.1. Constitución Política del estado Plurinacional de Bolivia .......................... - 120 -
a) Ley de Código Penal Boliviano................................................................... - 120 -
b) Capítulo XI, Delitos Informáticos ................................................................ - 120 -
B.2. Ley N° 164 General de Telecomunicación, Tecnologías de la Información y
Comunicación................................................................................................................ - 120 -
B.2.3. Decreto Supremo 1793 Reglamentación de la Ley Nº 164 ....................... - 120 -
B.2.4. Decreto Supremo Nº 3251 plan de Implementación de Gobierno Electrónico
…………………………………………………………………………………….- 120 -
GLOSARIO.........................................................................................................................161

10. - ix -
LISTADE TABLAS
Tabla 1.1 - Entidades que tienen Centro de datos por tipo de Entidad 2017 .................. - 11 -
Tabla 2.1 - MODELADO DE TCP/IP .................................................................................... - 30 -
Tabla 2.2 - Modelado de los modelos TCP/IP y OSI.......................................................... - 30 -
Tabla 2.3 - Comparación entre la IEEE y Modelo OSI........................................................ - 31 -
Tabla 3.1 - Operacionalización de Variable independiente ................................................ - 63 -
Tabla 3.2 - Operacionalización de Variable dependiente ................................................... - 64 -
Tabla 3.3 - Matriz de Consistencia......................................................................................... - 65 -
Tabla 4.1 - Tabla de Implementación de gobierno electrónico en la UPEA................... - 74 -
Tabla 4.2 – Riesgos del centro de datos para la Universidad Pública de El Alto........... - 76 -
Tabla 4.3 - Servicios Web alojados en el Centro de datos de la UPEA ........................... - 79 -
Tabla 4.4 - Seguridad en el nivel de acceso......................................................................... - 84 -
Tabla 4.5 - Seguridad de distribución.................................................................................. - 87 -
Tabla 4.6 - Seguridad de nivel de conexión a internet...................................................... - 89 -
Tabla 5.1 - Servicios que se encuentran instalados en el srv-FWR................................ - 104 -
Tabla 5.2 - Servicios Instalados en la maquina (SRV-WEB-MAIL)................................ - 119 -

11. - x -

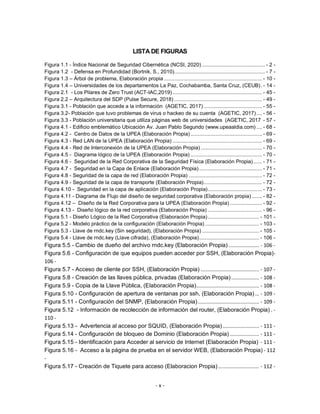

LISTA DE FIGURAS
Figura 1.1 - Índice Nacional de Seguridad Cibernética (NCSI, 2020) ........................................... - 2 -
Figura 1.2 - Defensa en Profundidad (Bortnik, S., 2010).............................................................. - 7 -
Figura 1.3 – Árbol de problema, Elaboración propia ................................................................... - 10 -
Figura 1.4 – Universidades de los departamentos La Paz, Cochabamba, Santa Cruz, (CEUB). - 14 -
Figura 2.1 - Los Pilares de Zero Trust (ACT-IAC,2019) ............................................................. - 45 -
Figura 2.2 – Arquitectura del SDP (Pulse Secure, 2018) ............................................................ - 49 -
Figura 3.1 - Población que accede a la información (AGETIC, 2017)........................................ - 55 -
Figura 3.2- Población que tuvo problemas de virus o hackeo de su cuenta (AGETIC, 2017).... - 56 -
Figura 3.3 - Población universitaria que utiliza páginas web de universidades (AGETIC, 2017 - 57 -
Figura 4.1 - Edificio emblemático Ubicación Av. Juan Pablo Segundo (www.upeaaldia.com) .... - 68 -
Figura 4.2 - Centro de Datos de la UPEA (Elaboración Propia)................................................. - 69 -
Figura 4.3 - Red LAN de la UPEA (Elaboración Propia) ............................................................. - 69 -
Figura 4.4 - Red de Interconexión de la UPEA (Elaboración Propia).......................................... - 70 -
Figura 4.5 - Diagrama lógico de la UPEA (Elaboración Propia) ................................................. - 70 -
Figura 4.6 - Seguridad de la Red Corporativa de la Seguridad Física (Elaboración Propia)...... - 71 -
Figura 4.7 - Seguridad en la Capa de Enlace (Elaboración Propia)........................................... - 71 -
Figura 4.8 - Seguridad de la capa de red (Elaboración Propia) .................................................. - 72 -
Figura 4.9 - Seguridad de la capa de transporte (Elaboración Propia)........................................ - 72 -
Figura 4.10 - Seguridad en la capa de aplicación (Elaboración Propia)..................................... - 73 -
Figura 4.11 - Diagrama de Flujo del diseño de seguridad corporativa (Elaboración propia) ....... - 82 -
Figura 4.12 – Diseño de la Red Corporativa para la UPEA (Elaboración Propia) ...................... - 92 -
Figura 4.13 - Diseño lógico de la red corporativa (Elaboración Propia) ..................................... - 96 -
Figura 5.1 - Diseño Lógico de la Red Corporativa (Elaboración Propia)................................... - 101 -
Figura 5.2 - Modelo práctico de la configuración (Elaboración Propia) ..................................... - 103 -
Figura 5.3 - Llave de rndc.key (Sin seguridad), (Elaboración Propia) ....................................... - 105 -
Figura 5.4 - Llave de rndc.key (Llave cifrada), (Elaboración Propia)......................................... - 106 -
Figura 5.5 - Cambio de dueño del archivo rndc.key (Elaboración Propia) ..................... - 106 -
Figura 5.6 - Configuración de que equipos pueden acceder por SSH, (Elaboración Propia)-
106 -
Figura 5.7 - Acceso de cliente por SSH, (Elaboración Propia) ........................................ - 107 -
Figura 5.8 - Creación de las llaves pública, privadas (Elaboración Propia) ................... - 108 -
Figura 5.9 - Copia de la Llave Pública, (Elaboración Propia)........................................... - 108 -
Figura 5.10 - Configuración de apertura de ventanas por ssh, (Elaboración Propia)... - 109 -
Figura 5.11 - Configuración del SNMP, (Elaboración Propia).......................................... - 109 -
Figura 5.12 - Información de recolección de información del router, (Elaboración Propia) . -
110 -
Figura 5.13 - Advertencia al acceso por SQUID, (Elaboración Propia)......................... - 111 -
Figura 5.14 - Configuración de bloqueo de Dominio (Elaboración Propia) .................... - 111 -
Figura 5.15 - Identificación para Acceder al servicio de Internet (Elaboración Propia) - 111 -
Figura 5.16 - Acceso a la página de prueba en el servidor WEB, (Elaboración Propia) - 112
-
Figura 5.17 - Creación de Tiquete para acceso (Elaboracion Propia)............................ - 112 -

12. - xi -
Figura 5.18 - Archivo cifrado (Elaboración Propia)............................................................ - 113 -
Figura 5.19 - Cifrado y firmado de la un archivo (Elaboración Propia) ........................... - 113 -
Figura 5.20 - Archivo encriptado (Archivo.txt.gpg) (Elaboración Propia)........................ - 113 -
Figura 5.21 - Archivo cifrado y archivo original (Elaboración Propia) ............................. - 114 -
Figura 5.22 - Escaneo de los puertos en el SRV-WEB (Elaboración Propia)............... - 115 -
Figura 5.23 - Escaneo de los puertos debian10-DNS1 (Elaboración Propia)................ - 115 -
Figura 5.24 - Configuración de Iptables (Elaboración Propia) ......................................... - 116 -
Figura 5.25 - Reglas de Configuración para el IDS (Snort) (Elaboración Propia) ......... - 117 -
Figura 5.26 - Alertas del IDS con los paquetes de ICM, FTP (Elaboración Propia)...... - 117 -
Figura 5.27 - Inyección SQL a la página WEB (Elaboración Propia).............................. - 118 -
Figura 5.28 - Respuesta del WAF (Elaboración Propia)................................................... - 118 -
Figura 5.29 - Servidor WEB con protección de SSL, (Elaboración Propia).................... - 119 -
Figura 5.30 - Se cambia el permiso para acceso a la SHELL (Elaboración Propia)..... - 120 -
Figura 5.31 - Modelo de la Configuración Práctica (Elaboración Propia)....................... - 121 -
Figura 5.32 - Maqueta de equipos virtuales (Elaboración Propia)................................... - 121 -

13. - xii -
LISTA DE FÓRMULAS
Ecuación 3.1 - Tasa de variación de estudiantes.............................................................. - 59 -
Ecuación 3.2 - Índice de Riesgo .......................................................................................... - 60 -
Ecuación 3.3 - Superficie Total de Ataque ......................................................................... - 61 -

14. - xiii -
RESUMEN
La presente tesis de investigación aportará de gran manera en el ámbito de la
seguridad de la información, en los centros de datos de las Universidades Públicas
con el uso de la Seguridad por Niveles.
La inseguridad que se encuentra presente en los centros de datos de las
universidades públicas en Bolivia, son datos preocupantes debido a que solo se
cuenta con un solo centro de datos certificado en todas las universidades públicas
del territorio boliviano, de acuerdo al estudio realizado por la AGETIC.
Con la presente investigación, se mejorará la seguridad en los centros de datos
como lo sugiere TIA-942 EDC (Edge data center) al considerar siete áreas para las
consideraciones iniciales para la seguridad de los centro de datos perimetrales que
incluyen riesgo ambiental, riesgo de protección física, riesgo de suministro de
energía, riesgo de cableado de telecomunicaciones, riesgo de acceso, video
vigilancia, métricas de seguridad, esto mediante la implementación y división por
niveles de seguridad física, enlace, red, transporte y aplicación, todo en conformidad
a la Legislación Boliviana del Estado Plurinacional de Bolivia y en su normativa: Ley
N° 164, el Decreto N° 1743 y el Decreto Supremo N° 3251 las cuales regulan el uso
y resguardo de la información de los usuarios haciendo uso de software libre y la
implementación de la firma digital con la finalidad de que se verifique la autoría y
autenticidad de un archivo o información.
La forma de controlar es mediante el monitoreo a la seguridad de la información, en
un centro de datos es con la implementación de la seguridad por niveles que a su
vez se puede conseguir mediante la ayuda de agentes que colaboran en los niveles
de red, transporte, aplicación como son los firewalls (corta fuegos), IDS y firewall de
aplicaciones web.
Palabras Clave: Seguridad por niveles, Niveles de seguridad, Software Libre,
Monitoreo, Perímetro.

15. - xiv -
ABSTRACT
This research thesis will contribute greatly in the field of information security, in the
data centers of Public Universities with the use of Security by Levels.
The insecurity that is present in the data centers of public universities in Bolivia is
worrying data because there is only one certified data center in all public universities
in Bolivian territory, according to the study carried out by the AGETIC.
With the present research, security in data centers will be improved as suggested
by TIA-942 EDC (Edge data center) by considering seven areas for initial
considerations for perimeter data center security including environmental risk, risk
of physical protection, power supply risk, telecommunications cabling risk, access
risk, video surveillance, security metrics, this through the implementation and
division by levels of physical security, link, network, transport and application, all in
accordance with the Bolivian Legislation of the Plurinational State of Bolivia and its
regulations: Law No. 164, Decree No. 1743 and Supreme Decree No. 3251 which
regulate the use and protection of user information using free software and the
implementation of the digital signature in order to verify the authorship and
authenticity of a file or information.
The way to control is by monitoring information security, in a data center it is with the
implementation of security by levels that in turn can be achieved through the help of
agents that collaborate at the network, transport levels , application such as firewalls
(firewalls), IDS and web application firewall.
Keywords: Security by levels, Levels Security, Free Software, Monitoring,
Perimeter.

16. - 1 -
CAPÍTULO PRIMERO
GENERALIDADES
1 . INTRODUCCIÓN
1.1 INTRODUCCIÓN
El incremento de la información contenida en diferentes plataformas en cuanto a
redes sociales, correos electrónicos, páginas web y escenarios de acceso público,
etc. que aglomeran la mayor cantidad de información personal de los diferentes
usuarios. Se ha vuelto un instrumento indispensable para los seres humanos, los
cuales van accediendo mediante los dispositivos móviles y equipos de computación.
Con la información almacenada en diferentes servidores, donde se acopian datos
personales de los usuarios a los cuales se acceden por medio de cuentas de correos
personales, empresariales, institucionales y aplicaciones en dispositivos móviles y
equipos de computación; las cuales pueden llegar a ser las cuentas de banco,
calificaciones del colegio, universidad, historial clínico o una simple fotografía y que
están almacenados en discos duros o dispositivos de TI.
En la actualidad se han incrementado el uso indebido y manipulación de la
información esto gracias a los reportes del Centro de Gestión de Incidentes
Informáticos (CGII), este tipo de incidentes informáticos se los realiza con diferentes
objetivos ya sea para la obtención de algún beneficio ya sea sentimental, político,
socioeconómico, etc. conociendo que el acceso ilegal de datos genera pérdida
económica, prestigio, tanto de los usuarios y las instituciones. Este a su vez es
ocasionado por personas mal intencionadas o los mismos usuarios al no hacer un
uso correcto de sus diferentes cuentas.
Los delitos informáticos a nivel mundial y local se han incrementado de manera
progresiva (BID, 2020). A través del tiempo y con el uso de la información de los

17. - 2 -
diferentes medios, métodos e ingeniería social. El uso ilegal e inapropiado de la
información ha generado pérdidas en las instituciones gubernamentales y privadas.
El estudio proporcionado por NCSI (NCSI, 2020) se encarga de observar y medir la
preparación de los países para prevenir amenazas de ciberseguridad y la gestión
de incidentes. El índice midió a 117 países y Bolivia se ubicó en el puesto 95,
ocupando el último lugar de América Latina, los aspectos con menor puntuación
corresponden a manejo de Ciber-Crisis 0%, protección de datos personales 0%,
protección de servicios digitales 0%, desarrollo de una política de Ciberseguridad
0%, Contribución a la ciberseguridad global 17% y información y análisis de
amenazas cibernéticas 20%.
Figura 1.1 - Índice Nacional de Seguridad Cibernética (NCSI, 2020)
Se observa que los delitos informáticos en Bolivia deben ser tomados con mayor
seriedad, ya que existe un arduo y necesario trabajo que se debe realizar en el país
a través de las autoridades gubernamentales.

18. - 3 -
Por lo mismo se plantea resolver posibles riesgos, mediante el desglose de los
niveles de seguridad, además garantizar la confiabilidad, integridad y disponibilidad
de la información.
1.2 . ANTECEDENTES DEL PROBLEMA
Dentro del ámbito académico que tocaron aspectos referentes a la seguridad de la
información contenida en un centro de datos, se puede nombrar los siguientes
trabajos de grado y trabajos de tesis en orden cronológico:
"METODOLOGÍA PARA ESTABLECER POLÍTICAS, NORMAS Y
PROCEDIMIENTOS SOBRE SEGURIDAD INFORMÁTICA EN UNIDADES DE LA
ADMINISTRACIÓN PÚBLICA" presentado por (Dueñas G., 2003). El objetivo
principal es el establecer políticas, normas y procedimientos sobre seguridad
informática en la administración pública, basada en un proceso sistémico.
"DISEÑO DEL PROCESO ADMINISTRATIVO DE LA SEGURIDAD
INFORMÁTICA EN LA "EMPRESA MUNICIPAL DE SERVICIO DE
CEMENTERIOS, SALAS DE VELACIÓN Y EXEQUIAS ", EMUCE - CUENCA"
presentado por (Vicuña P., 2009). El objetivo principal es diseñar el proceso
administrativo de la seguridad informática en la EMCE. Y mostrar los procedimientos
y políticas de seguridad, controles y procedimientos que regulen los riesgos de
seguridad informática en el acceso a la información.
"LA GESTIÓN DEL CAMBIO TECNOLÓGICO DE LA SEGURIDAD
INFORMÁTICA EN EL IPN LA DIRECCIÓN DE CÓMPUTO Y COMUNICACIONES
(DCYC) COMO CASO DE ESTUDIO" presentado por (Arellano L., 2011). El
objetivo principal se basa en establecer las responsabilidades de seguridad de la
información en todas las áreas con la implementación de estándares
internacionales, implementando controles para las diferentes tecnologías,
analizando incidentes de seguridad y evaluando las vulnerabilidades.

19. - 4 -
"SEGURIDAD POR NIVELES" de (Corletti E., 2011). El objetivo principal de este
libro es el mostrar la seguridad de los diferentes niveles: físico, enlace, red,
transporte y aplicación y sus medidas de seguridad con el uso de software libre o
medidas que mitiguen las amenazas presentes, en la red mediante el uso de
agentes o herramientas.
"ANÁLISIS DE ESTRATEGIAS DE GESTIÓN DE SEGURIDAD INFORMÁTICA
CON BASE EN LA METODOLOGÍA OPEN SOURCE SECURITY TESTING
METHODOLOGY MANUAL (OSSTNM) PARA LA INTRANET DE UNA
INSTITUCIÓN DE EDUCACIÓN SUPERIOR" presentado (Gordon R., 2017). Este
trabajo tiene la finalidad de realizar la auditoria de seguridad informática a una
institución de educación superior, mediante la aplicación de la metodología
OSSTMM y pruebas de hacking ético estableciendo métricas para evaluar el nivel
de impacto y criticidad de las vulnerabilidades encontradas, donde se verificó que
existe una seguridad media. Siendo que la institución cuenta con un sistema de
seguridad implementado.
“METODOLOGÍA BASADA EN ESTÁNDARES DE PENTESTING PARA LA
DETECCIÓN DE VULNERABILIDADES PARA LA DIRECCIÓN NACIONAL DE
INFORMÁTICA DE LA EMI” presentado por (Gutierrez Q., 2018), este trabajo que
realizo fue mediante el diseño de una metodología basada en estándares
internacionales para detectar las vulnerabilidades y así cuantificar los impactos para
incrementar los niveles de seguridad informática dentro de la Dirección Nacional de
Informática de la Escuela Militar de Ingeniería.
Desde la creación de las redes de comunicación como en sus principios fueron el
ARPANET y posteriormente el DARPA, que fueron los inicios del Internet. La
organización Internacional de estandarización (ISO) estructuro el modelo conocido
como OSI considerando los protocolos de transmisión del ya anteriormente modelo
de DARPA y dividiéndolo en capa de aplicación, transporte, red, fisica.

20. - 5 -
Con el inicio de las redes de conexión como el internet, que funciona mediante
múltiples protocolos que a su vez nos brindan innumerables ventajas, así también
nos permite el control y monitoreo haciendo uso de diferentes herramientas, que
permiten saber el estado de la red y el tráfico de datos: flujo de protocolos,
estabilidad del enlace, puntos de saturación y consumo externo e interno de la red.
Según (Viveros S., 2015) asevera:
“La defensa en profundidad permite aislar y/o dividir en capas la
infraestructura de red con el fin de proporcionar mayor dificultad de acceso
no autorizado a la información a través de los recursos que la transporta y
almacena” (p.1).
La defensa en profundidad incorpora la necesidad de hacer una división del manejo
de toda la red, disgregar los servicios por los cuales transitan tanto de ingreso hacia
el centro de datos y los de afuera. Así mismo, (Vicuña P., 2009) afirma:
“Es por la existencia de un número de importante de amenazas y riesgos,
que la infraestructura de red y recursos informáticos de una organización
deben estar protegidos bajo un esquema de seguridad que reduzca los
niveles de vulnerabilidad y permita una eficiente administración de riesgos”.
(p.29).
El autor. (Chancusig, 2015), Afirma:
“…los servicios tecnológicos que la institución presta a toda la comunidad
universitaria, no se le tomado con la responsabilidad del caso al crecimiento
de la infraestructura tecnológica tanto física como lógica y esto ha derivado
en la perdida de información, ataques externos e incluso el robo de la
información, todo esto por no contar con un Esquema de seguridad

21. - 6 -
Perimetral y Control de Incidencias pues la red es vulnerable a los diferentes
tipos de ataques informáticos que existen en el exterior de la misma”. (p.2).
En el trabajo de Detección de Botnets del autor (Devincenzi, 2009) muestra al IDS
(Snort) como un sistema para la detección de intrusos, la misma que funciona para
el monitoreo de los eventos que están sucediendo en la red.
Entendiendo la importancia de la información almacenada en los centros de datos
de cada institución como bien a resguardar, se tiene como medida el reducir las
amenazas mediante el uso de niveles de seguridad, esto para que deba atravesar
el atacante informático antes de llegar a su objetivo, la medida prevé el uso
autorización y posterior a eso teniendo que autenticarse antes de entrar a cada nivel
hasta llegar a los datos.
En el caso que se aborda, se considera a la información que se encuentra en el
centro de datos de las universidades del sistema de universidades públicas de
Bolivia, los cuales son vulnerables a las amenazas que llevan a perder la
confiabilidad y credibilidad de cada institución en el posible caso de ser afectado.
La seguridad por niveles adopta los modelos referenciales OSI y TCP los marcos
que delimitan para la interconexión de sistemas de comunicación, es necesario
tener en cuenta que toda implementación del nivel de seguridad es acorde al
análisis de riesgos y su estudio de costo beneficio al implementar contramedidas.
La Seguridad por Niveles es el planteamiento de los conocimientos del
funcionamiento de las capas del modelo de Defensa en profundidad como lo
muestra (Bortnik, S., 2010) en la Figura 1.1.

22. - 7 -
Figura 1.2 - Defensa en Profundidad (Bortnik, S., 2010).
Para la figura 1.2 se aprecia la defensa en profundidad que consta del núcleo donde
se encuentra los datos es la parte a la que se tiene que resguardar debido a que es
vulnerable, la defensa de aplicación es la seguridad en las aplicaciones donde se
procura mantener protección de acceso y ejecución de dicho software, defensa de
equipo es una evaluación constante del entorno y crear directivas que limiten las
tareas a las que se tienen autorizadas, defensa red interna es la examinación del
tráfico permitido en las redes existentes y bloquear el que no es necesario, defensa
del perímetro lógico es el más importante para defender los ataques externos este
se encarga de evaluar todo el tráfico a permitir y auditar con el fin de detectar
intrusos y evitar ataques adicionalmente el acceso remoto a la red interna previo,
requisitos de seguridad, defensa del perímetro físico es la parte que limita el acceso
y manipulación de los equipos donde se almacenan la información, controles
administrativos es la presentación de políticas de seguridad a los usuarios de la
información y los que consultan al sistema.
La seguridad en profundidad como se muestra en la figura 1.1 es la integración de
elementos y sistemas, ya sean electrónicos o mecánicos, que su único propósito es

23. - 8 -
el de ofrecer protección de perímetro y detectar tentativas de intrusiones en las
instalaciones sensibles de ser atacadas por intrusos.
La idea de este modelo es estrechamente sencilla, es el proteger a un activo de la
organización con más de una medida de seguridad, así que se presenta varias
capas donde es posible aplicar diversos controles, con lo que dos capas de
seguridad presentaran más seguridad que una sola capa.
1.3 PLANTEAMIENTO DEL PROBLEMA
En los últimos años se ha visto, que una organización boliviana está siendo atacada
en promedio 1417 veces por semanas en los últimos 6 meses (ODIB, 2020), por lo
anterior mencionado muchas universidades se han visto enfrentados a delitos
informáticos por personas ajenas o trabajadores de la misma institución, los cuales
acceden a la información de forma no autorizada, destruyendo, eliminando,
modificando y distribuyéndola de manera inapropiada a personas externas para
beneficio personal. La carencia de sistemas de seguridad en instituciones se ha
visto vulnerable a pérdidas o manipulación inapropiada, esto debido a que no se
cuenta con los controles necesarios y no se tiene personal capacitado para la
administración y control de los sistemas que restrinjan y monitoreen las actividades
de los usuarios.
La restricción que se le hace al usuario, control de sistemas de monitoreo son
respuestas que plantean las leyes que defienden a la información, el
desconocimiento y la falta de aplicabilidad de normas y estándares internacionales
ayudan a la pérdida o fuga de datos, ya que no toda institución le brinda la
importancia necesaria al aspecto de seguridad, en su gran mayoría los
establecimientos no ponen eficacia a la adquisición de equipos adecuados de
comunicación, insumos, capacitación de personal y así mismos a la infraestructura
para el adecuado almacenamiento de la información.

24. - 9 -
Al referirnos de una infraestructura donde se almacena la información es inevitable
preguntar si tienen medidas que garanticen la integridad, confidencialidad y
disponibilidad de la misma, se podría interpretar que debe existir un muro que aleja
al centro de datos de la parte externa, sin embargo, si usamos la seguridad en
profundidad que es simplemente colocar una capa (muro) y después otra antes de
llegar a la información, se evidencia que aumenta la dificultad para que accedan a
los datos.
1.4 IDENTIFICACIÓN DEL PROBLEMA
En el entendido que los datos almacenados en una entidad es importante y que a
su vez llegan a ser la información con el cual se genera o realiza algún tipo de
trámite o consulta, este mismo llega a ser el activo a resguardar en una institución
ya sea pública o privada, se evidencia según el Observatorio de Delitos Informáticos
(ODIB, 2020), se ve comprometido a posibles ataques o vulnerabilidades presentes
en el centro de almacenamiento de los datos, posteriormente se presenta el árbol
de problema que ayudará a clarificar las ideas y comprender el problema de manera
global como se muestra en la figura 1.2.

25. - 10 -
Figura 1.3 – Árbol de problema, Elaboración propia
Según el árbol de problemas que muestra, como problema principal la inseguridad
de la información que a su vez ocasiona la carencia de políticas de seguridad
necesarias en una institución en (CTIC, 2017) el cual entrega los lineamientos para
la implementación de las políticas de seguridad. Hasta antes de esta publicación no
se tenía un lineamiento que se responda a la seguridad de la información en cada
entidad.
Con la publicación “Lineamientos para la elaboración e implementación de los
Planes Institucionales de Seguridad de la Información de las entidades del sector
público” (CTIC, 2017) se evidenció la carencia de profesionales aptos para el
manejo de incidentes concernientes a la seguridad. Según el estudio realizado por
la AGETIC en el año 2014 se evidencia aún más la poca importancia que se tenía
en cuanto al resguardo de la información.
En la publicación ESTADO TIC (Estado de las Tecnologías de la Información y
Comunicación en el Estado Plurinacional de Bolivia) de la AGETIC (Agencia de

26. - 11 -
Gobierno Electrónico y Tecnologías de la Información y Comunicación), mismo que
muestra en la Tabla N.º 1.1, la cantidad de entidades que tienen centro de datos por
tipo de entidad, se observa que a nivel nacional solo una Universidad Pública cuenta
con un centro de datos, cabe aclarar que para ser reconocido como un data center
debe ser certificado con la ANSI/TIA-942-A1
(c3comunicaciones.es, 2014).
Tabla 1.1 - Entidades que tienen Centro de datos por tipo de Entidad 2017
Fuente. (AGETIC, 2018)
Es evidente que según el estudio realizado por la AGETIC no se tiene una totalidad
de universidades públicas que cuenten con un centro de datos adecuado y normado
o certificado, por lo que la información contenida en el mismo se pondría a un nivel
muy vulnerable a pérdidas o ataques por personas inescrupulosas.
Con la necesidad de resguardar los datos se plantea la presente investigación
muestra la inseguridad que se encuentra presente en los centros de datos de las
1
Data Center: El Estándar TIA 942 Data Center: El Estándar TIA 942 83173 Concebido como una guía para los
diseñadores e instaladores de centros de datos (Data Centers), el estándar TIA942 (2005) proporciona una
serie de recomendaciones y directrices (guidelines) para la instalación de sus infraestructuras. El estándar
TIA942 probado en 2005 por ANSI-TIA (American National Standards Institute – Telecomunications Industry
Association), clasifica a este tipo de centros en varios grupos, llamados TIER, indicando así su nivel de fiabilidad
en función del nivel de disponibilidad.

27. - 12 -
universidades públicas en Bolivia, como se observa en los datos presentados, estas
estadísticas son preocupantes debido a que solo se cuenta con un solo centro de
datos certificado en todas las universidades públicas del Estado Plurinacional de
Bolivia, de acuerdo al estudio realizado por la AGETIC.
Dentro de las Universidades Públicas se presentan falencias en cuanto a la
implementación de un centro de datos acorde a la normativa que establece la
legislación boliviana: El inciso d) del Artículo 4 (Principios), parágrafo II, del Decreto
Supremo N° 1793 de 13 de noviembre de 2013, que señala que: “Se debe
implementar los controles técnicos y administrativos que se requieran para
preservar la confidencialidad, integridad, disponibilidad, autenticidad, no repudio y
confiabilidad de la información, brindando seguridad a los registros, evitando su
falsificación, extravío, utilización y acceso no autorizado o fraudulento”, El Artículo
8 (Plan de contingencia) del Decreto Supremo N° 1793, de 13 de noviembre de
2013, que menciona que: “Las entidades públicas promoverán la seguridad
informática para la protección de datos en sus sistemas informáticos, a través de
planes de contingencia desarrollados e implementados en cada entidad”, esto es
concerniente a Bolivia así también se debe cumplir estándares internacionales,
debido a que la información almacenada en cada universidad es de vital importancia
ya sea para los universitarios, como para la casa superior de estudios.
La falta de importancia por parte de los administradores de las universidades, con
respecto a la seguridad y resguardo de la información es preocupante, debido a que
no se cuenta con políticas de seguridad ni medidas que resguarden la información
de cada entidad, ya que se ven afectados por mala manipulación, fuga de
información delicada por personas inescrupulosas que hacen uso de la misma con
fines personales.
Según la presentación de la tabla 1.1 de centro de datos en universidades públicas
se evidencia que solo una universidad tiene un centro de dato reconocido, con este
dato se realiza dos cuestionarios de seguridad de la información a las universidades
de la ciudad de La Paz y El Alto que son públicas, donde los cuestionarios
presentaron los siguientes resultados para la Universidad Mayor de San Andrés

28. - 13 -
cuenta con 21 respuestas que contemplan medidas apelativas en cuanto a la
seguridad de la información, en la Universidad Pública de El Alto contempla 8
respuestas que favorecen a la seguridad de la información.
Tabla 1.2 – Relevamiento de cuestionario a Universidades de La Paz
CUESTIONARIO UMSA – ITIC UPEA – SIE
27 Preguntas 21 repuestas favorables 8 respuestas favorables
Fuente. Elaboración propia
Se tiene como universo a las 11 universidades públicas que se encuentran dentro
la CEUB (Comité Ejecutivo de la Universidad Boliviana), según la publicación de la
(AGETIC, 2018) donde presenta a una sola universidad con un centro de datos
reconocido.
Tabla 1.3 - Universidades y cantidad de estudiantes por Gestión
GESTION UMSFXCH UMSA UMSS UATF UTO UAGRM UAJMS UABJB UNSXX UAP UPEA UCB EMI UNIPOL
2001 22979 59924 35801 10966 14745 31933 11307 5273 4077 902 4541 13436 1288 0
2002 24257 62854 45531 12135 16234 33248 11786 7207 4396 1040 6581 13031 1526 0
2003 25846 65426 49486 12919 16998 37498 12829 7660 4590 943 7673 12403 1585 0
2004 26480 68311 50943 13761 17125 39853 13503 7845 4742 933 8829 11969 1362 0
2005 27089 69481 52801 14594 17806 44116 14291 10538 4754 1012 10533 12857 1564 0
2006 28505 71490 52959 15054 18964 47708 14761 10693 5044 1288 11392 12706 1716 0
2007 31029 71642 55098 14286 19635 54310 15383 11987 6211 1779 12248 12538 2025 0
2008 33695 73109 57166 14971 20016 62334 16782 12226 6015 2077 13800 13104 2241 0
2009 36058 74044 56046 15684 20401 69322 17181 12877 4745 2226 16197 12928 2377 0
2010 39227 74838 56643 16742 21129 70176 17769 13672 4004 2283 18431 13751 2805 0
2011 42102 75503 62270 17294 22048 70755 18193 13658 3657 2374 21875 12697 2805 0
2012 43863 76745 64676 18748 22779 76842 19413 13613 9266 3546 25068 15018 5287 1145
2013 45995 77202 65834 19938 23209 80955 20064 15378 8840 4090 30938 15213 5843 3012
2014 48859 77457 68582 20596 23523 78941 21961 18323 7654 5095 32102 15294 5961 3150
2015 50052 78219 68983 21180 24377 79921 23191 19098 7648 5884 38693 15921 6380 3552
2016 51277 78228 78770 22304 25662 84619 23783 19607 7754 7565 42343 15868 5988 3954
Fuente. (CEUB, 2017)
En el presente trabajo se muestra la inseguridad que se encuentra presente en los
centros de datos de las universidades públicas en Bolivia, como se observa en los
datos presentados, estas estadísticas son preocupantes debido a que solo se

29. - 14 -
cuenta con un solo centro de datos certificado en todas las universidades públicas
del estado plurinacional de Bolivia, de acuerdo al estudio realizado por la AGETIC,
una comparación en la figura 1.3 donde se concentra la mayor cantidad de
estudiantes de las principales universidades en el eje troncal de Bolivia tenemos los
siguientes resultados la UAGRM cuenta con 84.619 estudiantes, UMSS cuenta con
78.770 estudiantes, UMSA cuenta con 78.228 estudiantes y la UPEA cuenta con
42.343 estudiantes con lo expuesto con anterioridad se expuso la figura comparativa
a continuación.
Figura 1.4 – Universidades de los departamentos La Paz, Cochabamba, Santa Cruz,
(CEUB)
Hoy en día se han incrementado el uso indebido y manipulación de la información
(ODIB, 2020), esta acción como tal, llega a generar pérdidas monetarias a la
institución o al usuario perdiendo la credibilidad y la integridad en cuanto a la
información.
La presencia de amenazas a la información almacenada en una casa superior de
estudios, es latente en cada institución, con la presente investigación, se plantea
resolver posibles riesgos y amenazas presentes en la seguridad de la información
y su almacenamiento de datos y resguardo de los mismos, mediante el desglose de
niveles de seguridad que está conformado por el nivel físico este prevé aspectos a
la comunicación, ingreso, planos eléctricos, cableado, ventilación etc., enlace que
0
10000
20000
30000
40000
50000
60000
70000
80000
90000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
UMSA UMSS UAGRM UPEA

30. - 15 -

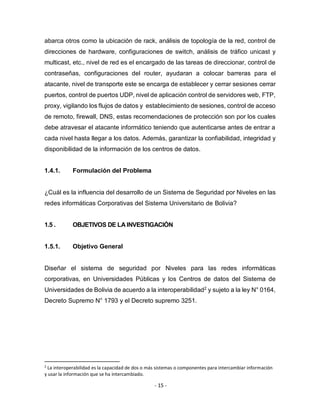

abarca otros como la ubicación de rack, análisis de topología de la red, control de
direcciones de hardware, configuraciones de switch, análisis de tráfico unicast y
multicast, etc., nivel de red es el encargado de las tareas de direccionar, control de
contraseñas, configuraciones del router, ayudaran a colocar barreras para el
atacante, nivel de transporte este se encarga de establecer y cerrar sesiones cerrar
puertos, control de puertos UDP, nivel de aplicación control de servidores web, FTP,
proxy, vigilando los flujos de datos y establecimiento de sesiones, control de acceso
de remoto, firewall, DNS, estas recomendaciones de protección son por los cuales
debe atravesar el atacante informático teniendo que autenticarse antes de entrar a
cada nivel hasta llegar a los datos. Además, garantizar la confiabilidad, integridad y
disponibilidad de la información de los centros de datos.
1.4.1. Formulación del Problema
¿Cuál es la influencia del desarrollo de un Sistema de Seguridad por Niveles en las
redes informáticas Corporativas del Sistema Universitario de Bolivia?
1.5 . OBJETIVOS DE LA INVESTIGACIÓN
1.5.1. Objetivo General
Diseñar el sistema de seguridad por Niveles para las redes informáticas
corporativas, en Universidades Públicas y los Centros de datos del Sistema de
Universidades de Bolivia de acuerdo a la interoperabilidad2
y sujeto a la ley N° 0164,
Decreto Supremo N° 1793 y el Decreto supremo 3251.
2
La interoperabilidad es la capacidad de dos o más sistemas o componentes para intercambiar información
y usar la información que se ha intercambiado.

31. - 16 -
1.5.2. Objetivos Específicos
 Analizar los requerimientos para la seguridad por niveles en el sistema
universitario de Bolivia en conformidad a la ley 164, D.S. 1793, D.S. 3251 y
D.S. 2524.
 Definir las especificaciones y lineamientos de recursos, analizando su estado
actual de la Universidad, que respondan a la ley 164, D.S. 1793, D.S. 3251
D.S. 2524.
 Realizar el diseño de seguridad para las redes informáticas corporativas de
la Universidad.
 Seleccionar la tecnología que responda al requerimiento del sistema de
seguridad informática corporativa y la normativa vigente.
 Presentar la implementación de un prototipo que respondan a la seguridad
de la red informática corporativa.
1.6 . JUSTIFICACIÓN
1.6.1. Justificación Teórica
La presente investigación se realiza con el propósito de brindar seguridad por
niveles en los centros de datos de las universidades públicas, este a su vez está
formada por las sapiencias desarrolladas por el autor Alejandro Corletti Estrada que
publica el libro “Seguridad por Niveles” que a su vez está dividido en dos partes: la
Primera parte consta de conceptos y protocolos por nivel físico, enlace, red,
transporte y aplicación donde se detalla de manera más específica su función que
realiza, conceptos importantes, herramientas a usar, y estándares de comunicación,
La Segunda parte trata de las recomendaciones de seguridad por niveles desde el
nivel físico, enlace, red, transporte, aplicación este fue publicado con el nombre
“Seguridad por Niveles”, su finalidad es de profundizar la seguridad de la
información, presentándolo desde el modelo TCP/IP. Y así aportar al conocimiento
de la protección perimetral en los servidores con el criterio de “no confiar en nadie”

32. - 17 -
(Zero trust) con este criterio se pretende proteger todo acceso a los niveles de
información antes de acceder a los datos.
1.6.2. Justificación Legal
El Parágrafo I del Artículo 72 de la Ley N° 164 de 28 de julio de 2011, Ley General
de Telecomunicaciones, que establece que: “El Estado en todos sus niveles,
fomentará el acceso, uso y apropiación social de las tecnologías de información y
comunicación, el despliegue y uso de infraestructura, el desarrollo de contenidos y
aplicaciones, la protección de las usuarias y usuarios, la seguridad informática y de
redes, como mecanismos de democratización de oportunidades para todos los
sectores de la sociedad y especialmente para aquellos con menores ingresos y con
necesidades especiales”.
El inciso d) del Artículo 4 (Principios), parágrafo II, del Decreto Supremo N° 1793 de
13 de noviembre de 2013, que señala que: “Se debe implementar los controles
técnicos y administrativos que se requieran para preservar la confidencialidad,
integridad, disponibilidad, autenticidad, no repudio y confiabilidad de la información,
brindando seguridad a los registros, evitando su falsificación, extravío, utilización y
acceso no autorizado o fraudulento”.
El Artículo 8 (Plan de contingencia) del Decreto Supremo N° 1793, de 13 de
noviembre de 2013, que menciona que: “Las entidades públicas promoverán la
seguridad informática para la protección de datos en sus sistemas informáticos, a
través de planes de contingencia desarrollados e implementados en cada entidad”.
El Decreto Supremo N° 2514 de 9 de septiembre de 2015, en los siguientes
artículos, incisos o disposiciones transitorias: Inciso, i) del Artículo 7, que establece
entre las funciones de la AGETIC, “Elaborar, proponer, promover, gestionar,
articular y actualizar el Plan de Implementación de Gobierno Electrónico y el Plan
de Implementación de Software Libre y Estándares Abiertos para las entidades del

33. - 18 -
sector público; y otros planes relacionados con el ámbito de gobierno electrónico y
seguridad informática” Parágrafo I del Artículo 8, de creación del “Centro de Gestión
de Incidentes Informáticos – CGII como parte de la estructura técnico operativa de
la AGETIC”. Inciso c) del Parágrafo II del Artículo 8, que menciona como una de las
funciones del Centro de Gestión de Incidentes Informáticos – CGII, “Establecer los
lineamientos para la elaboración de Planes de Seguridad de Información de las
entidades del sector público”. Parágrafo III del Artículo 17, que establece que “Las
entidades del sector público deberán desarrollar el Plan Institucional de Seguridad
de la Información acorde a los lineamientos establecidos por el CGII”.
1.6.3. Justificación Social
La información que se tiene almacenada en los centros de datos de las
Universidades Públicas en particular contienen una gran cantidad de información,
en consecuencia, es muy importante resguardar la información personal de
universitarios, docentes y administrativos.
En cuanto a la información de la Universidad sea confiable, la institución mantendrá
el prestigio ante la población y confianza con las personas que estudian y trabajan
en la misma, así que cada universidad debe velar la integridad, disponibilidad de
datos.
1.6.4. Justificación Técnica
Para empezar el incremento anual de estudiantes nuevos que ingresan a las
diferentes Universidades Públicas y el crecimiento vegetativo de los mismos va en
constante aumento como lo refleja la tabla 1.3, con respecto a la necesidad de
resguardar mayor cantidad bits en el centro de almacenamiento esto con referencia
a los datos que se ingresan al sistema académico de cada casa superior de
estudios, en consecuencia de se sugiere la mejora continua de las medidas de

34. - 19 -
seguridad y controles para evitar pérdidas en los datos acumulados en los centros
de datos.
1.6.5. Justificación Subjetiva
La seguridad de la información es de vital importancia, porque con ello se resguarda
la base de datos que sirve para el manejo adecuado de una institución,
especialmente cuando se trata de una Universidad Pública, además que su razón
de ser es el formar profesionales competentes ante la sociedad, esto se logra con
un seguimiento académico de cada uno de los universitarios hasta antes de su
titulación; conociendo este aspecto no se puede dejar a la deriva la información de
cada uno de los ellos, ya que dicha información se debe manipular de manera
confidencial.
1.7 . ALCANCES
Con el presente documento se aborda la Seguridad por Niveles (Corletti E., 2011)
en Redes Informáticas corporativas que a su vez cuentan con un centro de
almacenamiento de datos, este puede o no estar en ambientes que cumplan
estándares internacionales de calidad, así mismo según la norma nacional donde
se prevé los aspectos relacionados con la seguridad e integridad de información
según lo establece la ley 164, D.S. 1793, D.S. 3251, D.S. 2524, como lo establece
con mayor claridad el Artículo 8 (Plan de contingencia) del Decreto Supremo N°
1793, de 13 de noviembre de 2013, que menciona que: “Las entidades públicas
promoverán la seguridad informática para la protección de datos en sus sistemas
informáticos, a través de planes de contingencia desarrollados e implementados en
cada entidad”.
Para empezar el presente trabajo de investigación se tiene como universo a las
universidades públicas y estas a su vez forman parte del Comité Ejecutivo de la
Universidad Boliviana (CEUB), que a su vez suman un total de 11 casas de estudio

35. - 20 -
superior que están dispersas por el territorio de Bolivia, para seleccionar la muestra
debemos empezar por definir la unidad de análisis, que no es otra cosa, sino dónde
y con quién se realizará la recolección de los datos, para el universo se observa
solo a universidades públicas que son 11 de estas son, la UMSA y la UPEA se
encuentran en el departamento de La Paz, la UTO que se encuentra en el
departamento de Oruro, la UABJB de Trinidad, la USFX de Sucre, la UMSS de
Cochabamba, la UAP de Pando, la UAGRM de Santa Cruz, la UATF y UNXX de
Potosí, la UAJMS de Tarija, al observar el universo amplio se debe elegir una
muestra del tipo de probabilístico o no probabilístico. Según la proyección del
Instituto de estadística de Bolivia INE los departamentos con mayor cantidad de
población hasta el año 2020 se tiene en La Paz con 2.926.996, Cochabamba con
2.028.639, Santa Cruz con 3.370.059 habitantes.
En cuanto a la muestra es no probabilística, y se realiza a través de procesos donde
se elige a un determinado elemento que sea realizable para el modelado del sistema
de seguridad informática corporativa, haciendo notar que el departamento de La
Paz es seleccionado debido a que es el segundo departamento con más población
y también tiene dos universidades donde aglutina a la mayor cantidad de
universitarios, de las dos universidades que se encuentran en el departamento de
La Paz son la UMSA, UPEA y una de ellas presenta un mayor número de respuestas
negativas al cuestionario de seguridad de la información que se realizó a la
Universidad Mayor de San Andrés y la Universidad Pública de El Alto esta última es
la que no presenta los conocimientos necesarios para responder satisfactoriamente
el cuestionario, así mismo esta casa superior es la más joven a comparación de las
otras once universidades públicas, que a su vez percibe dinero del TGN,
Coparticipación y IDH que son destinados para su funcionamiento, en consecuencia
por su particularidad y juventud presenta diferentes conflictos que no siempre son
respondidos o resueltos de manera oportuna o coherente y esto presenta riesgo en
sus asistentes, infraestructura y bienes materiales por lo que puede perderse
información de vital importancia para la misma institución.

36. - 21 -
Con respecto a la protección de la información almacenada en el centro de datos
de la Universidad Pública de El Alto, es el tema de estudio para el presente trabajo
de investigación, el cual tiene como objetivo mejorar las medidas defensivas con la
división por niveles de seguridad. De modo que con el análisis de riesgos del Data
center se prevé brindar un diseño que responda las vulnerabilidades que se tiene,
mediante el diseño del modelado, la implementación de la defensa en profundidad
y seguridad por niveles para los centros de procesamiento datos.
1.7.1. Área de Investigación
1.7.2. Seguridad
El área de investigación del presente trabajo, es la seguridad informática corporativa
que a su vez se relaciona estrechamente con los centros de procesamientos de
datos, pero para este caso es la Universidad Pública de El Alto.
La seguridad es la ausencia del peligro o riesgo, esto ayuda a brindar un conjunto
de medidas preventivas y reactivas de organizaciones y de los sistemas
tecnológicos que permiten resguardar y proteger la información con la finalidad de
mantener la confidencialidad, disponibilidad e integridad.
Según (Erb, 2008) la seguridad informática se refiere a las características y
condiciones de sistemas de procesamiento de datos y su almacenamiento, para
garantizar su confidencialidad, integridad y disponibilidad.
1.7.2.1. Seguridad de la Información
La seguridad informática consiste en asegurar los recursos del sistema de
información de una organización mediante, el control de acceso a la información
contenida en el centro de datos, la modificación solo será posible por las personas
que se encuentren acreditadas dentro de los límites de su autorización (Viveros S.,
2015).

37. - 22 -
Para el análisis en la seguridad de la información se debe identificar las
vulnerabilidades, ya que estos pasan a ser riesgos potenciales que presentan los
centros datos ante sucesos, actividades internas o externas.
La gestión de riesgo en la seguridad de la información es un método para
determinar, analizar, valorar y clasificar el riesgo, para posteriormente implementar
mecanismos que permitan controlar incidentes.
En esta investigación se pretende mostrar los diferentes riesgos, al no contemplar
con una correcta implementación de las políticas (CTIC, 2017), así como lo
establecen la Ley General de Telecomunicaciones Tecnologías de Información Nº
164 y los Decretos Supremos 1793 del 13 de noviembre del 203 y el Decreto
Supremo 3251 del 12 de julio 2017 de la seguridad en las tecnologías de la
información.
1.8 . TEMA ESPECÍFICO
Los niveles de seguridad es el estándar más utilizando internacionalmente es el
TCSEC Orange Book, desarrollado en 1983 de acuerdo a las normas de seguridad
en computadoras del Departamento de Defensa de los Estados Unidos.
Los niveles describen diferentes tipos de seguridad del Sistema Operativo y se
enumeran desde el mínimo grado de seguridad al máximo, estos niveles han sido
desarrollados por estándares europeos (ITSEC/ITSEM) y con posterioridad
internacionalmente con la (ISO/IEC).
1.9 . NIVEL DE INVESTIGACIÓN
El nivel de investigación es aplicado al presente trabajo, ya que requiere realizar
tareas por medio de la programación en los diferentes niveles de seguridad, que

38. - 23 -
mitiguen los riesgos de pérdidas de datos o mala manipulación de los mismos por
la ruptura del servicio con los usuarios.
1.9.1. Alcance Espacial
El sistema de seguridad por niveles se realizará basándose en la formulación del
modelo, el mismo sugiere los aspectos y el desarrollo para la implementación de los
centros de datos en las universidades públicas que formen parte de la CEUB. Para
el estudio de caso se consideró como muestra a la Universidad Pública de El Alto,
que se encuentra ubicada en la ciudad de El Alto, Zona Villa Esperanza S/N entre
la Av. Sucre “A” y “B”.
1.9.2. Alcance Temporal
La presente investigación se desarrolló en el segundo semestre de la gestión 2018
y la gestión 2019 concluyendo en el primer trimestre de la gestión 2021.
El presente trabajo de investigación tiene como vigencia de máximo dos años y un
mínimo de 1 año dependiendo de los siguientes aspectos que se deben considerar:
 Crecimiento de los datos y el modo de almacenarlos de forma local o en la
nube.
 Actualizaciones de versiones en los softwares de control o administración del
sistema de seguridad por niveles.
 Cambio de equipos o personal asignado en tareas de administración y control
y monitoreo del sistema de seguridad por niveles.
 Actualización constate del personal encargado en cursos que formen nuevos
y mejores conocimientos de una seguridad por niveles.
 Uso inadecuado del sistema o negligencias de los usuarios o
administradores.

39. - 24 -
CAPÍTULO SEGUNDO
ESTADO DEL ARTE
2 . FUNDAMENTOS TEÓRICOS GENERALES
2.1 . FUNDAMENTOS TEÓRICOS GENERALES
Para empezar, se debe hablar de la CEUB que es el organismo de programación,
coordinación y ejecución de las Universidades Públicas y Universidades de
Convenio, sus principales funciones es representar al sistema nacional de
universidades de Bolivia a nivel nacional. Al mismo tiempo se debe hablar del
estudio realizado por la AGETIC – ESTADO TIC a los centros de las Universidades
Públicas en cuanto al resguardo de la información.
Por lo que refiere a la publicación de la AGETIC – ESTADO TIC, nos muestra una
cifra muy preocupante de universidades públicas que no cuentan con un adecuado
manejo del centro de datos, donde se puedan almacenar de manera adecuada la
información. En la actualidad la seguridad es un elemento primordial en los sistemas
informáticos según lo establece la PISI3
, preservar la información en su integridad
es de vital importancia para las universidades, ya que puede generar pérdidas
económicas, credibilidad y de tiempo. En particular tomando en cuenta que el
acceso al sistema por un usuario no autorizado podría conllevar a varios percances
dentro de la institución por lo contrario los afectados suman con respecto a la
cantidad de estudiantes que ingresan a las universidades.
Acerca de los datos obtenidos en el texto Estadística UPEA, 2016 muestra un
incremento en la población universitaria en los departamentos de La Paz,
Cochabamba y Santa Cruz los cuales forman el eje troncal del País y donde existe
la mayor cantidad de población con relación a otros departamentos.
3
PISI (Lineamientos para la elaboración e implementación de los Planes Institucionales de Seguridad de la
Información de las entidades del sector público) : tiene como objetivo establecer los lineamientos para que
las entidades del sector público del Estado Plurinacional de Bolivia puedan elaborar e implementar sus Planes
Institucionales de Seguridad de la Información, en concordancia con la normativa vigente.

40. - 25 -
En relación con los distintos ataques a sistemas informáticos, perpetrados a
entidades estatales, privadas por parte de los hackers, cracker y lamers que son
realizadas con la finalidad de obtener algún beneficio o simplemente al superar los
sistemas de seguridad, este tipo de ataques son noticia en las portadas de diarios
y periódicos digitales, dado que según los reportes (ODIB, 2020) que nos muestra
la cantidad de vulnerabilidades que se encuentran expuestos los sistemas de
seguridad.
Por ejemplo, la pérdida de información o la mala manipulación de un agente externo
ajeno a la entidad son amenazas con las que se cuenta en la actualidad. Al respecto,
el autor (Mieres, 2009) en el libro titulado “ATAQUES INFORMÁTICOS Y
DEBILIDADES DE SEGURIDAD COMÚNMENTE EXPLOTADOS” describe los
distintos ataques y vulnerabilidades que se encuentran presentes en los sistemas
de producción y que se convierten en riesgos para posteriormente ser explotados
por terceras personas. El autor concluye recomendando que si no conoces las
maneras en las que un atacante puede perpetrar un sistema, entonces eres parte
del problema y no así la solución.
Así el autor de la tesis de la Maestría en Seguridad Informática de la Universidad de
Buenos Aires Facultad de Ciencias Económicas Exactas y Naturales e Ingeniería
(Devincenzi, 2009) en su trabajo titulado “TÉCNICAS Y HERRAMIENTAS
FORENSES PARA LA DETECCIÓN DE BOTNETS” elabora una metodología
integral para la detección de botnet en la red, mediante el análisis de tráfico en
saliente y entrante a un host haciendo uso de herramientas que coadyuvan a dicho
trabajo. Para ello emplea herramientas como ser: Snort que es una herramienta que
monitorea el tráfico de la red.
En el caso de la publicación titulada “DEFENSA EN PROFUNDIDAD PARA
PROTEGER LA INFORMACIÓN DE LA RED CORPORATIVA” realizada por
(Viveros S., 2015) donde analiza la importancia de aislar en capas la infraestructura

41. - 26 -
de red con el fin de proporcionar mayor dificultad de acceso no autorizado a la
información, para ello plantea aplicar controles de seguridad para proteger los datos
en diferentes capas, esto con la finalidad de que el atacante tenga que superar
varias medidas de seguridad antes de llegar a su objetivo.
En particular los autores de la Tesis de Especialización titulada “DISEÑO DE UN
SISTEMA DE SEGURIDAD PERIMETRAL E INTERNA PARA LA EMPRESA
AMERICAS BUSNESS PROCESS SERVICE” (Camacho Contreras & Lopez
Rodriguez, 2017), en su trabajo realizado, el diseño que mitigue los riesgos
asociados a la infraestructura crítica de la compañía, donde plantea una plataforma
de seguridad robusta, escalable, y de alto rendimiento con los últimos estándares
de seguridad. En la parte conclusiva de su trabajo sugiere pautas para el correcto
diseño de la red que garantice la seguridad e integridad de todos los activos
tecnológicos de la compañía, mitigando los riesgos, así también un correcto
monitoreo del tráfico y retención de logs.
A saber en el libro titulado “SEGURIDAD POR NIVELES” del autor (Corletti E.,
2011), se plante la importancia del conocimiento de manera específica y disgregada
del modelo TCP/IP su funcionamiento y los diferentes protocolos que hacen uso
cada uno de ellos, esto basándose en el nivel físico, red, transporte, acceso y
aplicación, al mismo tiempo el libro presenta de manera fácil y esquemática cada
uno de los niveles donde muestra las ventajas y desventajas y las medidas a
considerar a posibles fallas y posteriores contramedidas para la solución de dichos
acontecimientos.
Por ejemplo en el libro publicado “CRITERIOS DE EVALUACIÓN DEL SISTEMA
DE CÓMPUTO DE DEFENSA, DEL DEPARTAMENTO DE DEFENSA DE
ESTADOS UNIDOS” (Latham, 1985) que fue elaborado por el departamento de
defensa de Estados Unidos, muestra diferentes formas y criterios que se divide en
los niveles de protección mínima que sería la “D” y máxima protección “A”, así

42. - 27 -

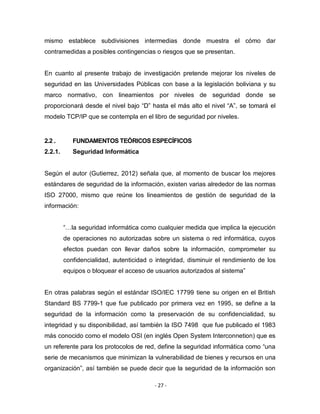

mismo establece subdivisiones intermedias donde muestra el cómo dar
contramedidas a posibles contingencias o riesgos que se presentan.
En cuanto al presente trabajo de investigación pretende mejorar los niveles de
seguridad en las Universidades Públicas con base a la legislación boliviana y su
marco normativo, con lineamientos por niveles de seguridad donde se
proporcionará desde el nivel bajo “D” hasta el más alto el nivel “A”, se tomará el
modelo TCP/IP que se contempla en el libro de seguridad por niveles.
2.2 . FUNDAMENTOS TEÓRICOS ESPECÍFICOS
2.2.1. Seguridad Informática
Según el autor (Gutierrez, 2012) señala que, al momento de buscar los mejores
estándares de seguridad de la información, existen varias alrededor de las normas
ISO 27000, mismo que reúne los lineamientos de gestión de seguridad de la
información:
“…la seguridad informática como cualquier medida que implica la ejecución
de operaciones no autorizadas sobre un sistema o red informática, cuyos
efectos puedan con llevar daños sobre la información, comprometer su
confidencialidad, autenticidad o integridad, disminuir el rendimiento de los
equipos o bloquear el acceso de usuarios autorizados al sistema”
En otras palabras según el estándar ISO/IEC 17799 tiene su origen en el British
Standard BS 7799-1 que fue publicado por primera vez en 1995, se define a la
seguridad de la información como la preservación de su confidencialidad, su
integridad y su disponibilidad, así también la ISO 7498 que fue publicado el 1983
más conocido como el modelo OSI (en inglés Open System Interconnetion) que es
un referente para los protocolos de red, define la seguridad informática como “una
serie de mecanismos que minimizan la vulnerabilidad de bienes y recursos en una
organización”, así también se puede decir que la seguridad de la información son

43. - 28 -
las medidas y controles que aseguran la confidencialidad, integridad y disponibilidad
de los activos de los sistemas de información, incluyendo hardware, software,
firmware y aquella información que procesan, almacenan y comunican.
Los aspectos considerados para mantener la integridad de la información como bien
más preciado de la institución, según los anteriores autores ya mencionados se
puede realizar mediante la formación de subdivisiones, llamados para una
seguridad por niveles y niveles de seguridad, esto mediante el uso adecuado de los
conocimientos en los que se manejan ambos términos que son distintos, pero
manejan como único fin resguardar la información.
2.3 . SEGURIDAD DE REDES INFORMÁTICAS
El término utilizado para la seguridad de redes informáticas lleva una simple idea
que es la de proteger la red interna donde se conectan las computadoras,
servidores, equipos que contengan información delicada que comprometa a la
institución, esto se logra mediante el uso de diversos métodos o considerando
diferentes aspectos todos ellos con el fin de resguardar la información como bien
más preciado de la institución. Los autores de libros y artículos revistas informativas
llegan a disgregar en diferentes aspectos así como lo señala la (Universidad
Internacional de Valencia, 2018) Seguridad de hardware, software y red.
El tema de estudio del presente trabajo es la seguridad en redes por lo que se
realizara un énfasis en los aspectos que conciernen a este, así mismo se
considerara otros aspectos que sean de importancia al momento de resguardar la
información en la seguridad de redes
La seguridad en redes muestra los diferentes tipos de protección que conlleva a
este como ser:

44. - 29 -
 Firewalls que optimiza el balance entre seguridad y accesibilidad con lo que
llega a separar la red interna y externa.
 IDS (Sistemas de Detección de intrusos) estos sistemas hacen referencia a
un mecanismo de escucha del tráfico en la red, que a su vez detecta
actividades anormales o sospechosas
 IPS (Sistemas de prevención de intrusos) estos pueden ser tanto como
equipos o software encargados en revisar el tráfico de red con fin de detectar
y responder a posibles ataques o modificarlos, el IPS en comparación es
proactivo, esto nos refiere que es capaz de responder con iniciativa y
capacidad para anticiparse a problemas o necesidades futuras, mediante la
buena programación y administración del mismo.
 Las redes virtuales como ser las VPN este último va referido a la
encapsulación y encriptación de los paquetes de datos a distintos puntos
remotos mediante el uso de infraestructuras públicas de transporte, que
viajan a la red privada por medio de “tunel”.
La seguridad de redes tiene aspectos que adquieren del modelo OSI, esto debido a
que responde a diferentes niveles que se comunican entre sí, para dar un servicio
al usuario y el equipo. Conservando estos principios se mostrará los aspectos
considerados en el libro publicado de seguridad por niveles que nutrirán al desarrollo
del presente trabajo.
2.3.1. Seguridad por Niveles
Es la presentación de conocimiento detallado de la arquitectura de capas, con los
que pretende fundamentar las bases y así llegar hasta el techo, en este entendido
se usara el modelo DARPA o TCP/IP para tener una idea principal se presenta la
Tabla 2.1 que visualiza los puntos a considerar como señala (Corletti, 2011).

45. - 30 -
Tabla 2.1 - MODELADO DE TCP/IP
APLICACIÓN USUARIO Desde aquí hacia
arriba mira el usuario
TRANSPORTE
Es el primer nivel que ve la conexión "de Extremo a
Extremo"
Desde aquí hacia
abajo mira hacia la
red
RED Rutas
ENLACE Nodo inmediatamente adyacente
FÍSICO Aspectos mecánicos, físico y eléctricos (u ópticos)
Fuente. (Corletti Estrada, Seguridad de Niveles, 2011)
Para el desarrollo ordenado de las ideas se plantea describir cada nivel de los ya
anteriormente mencionados esto en comparación al modelo OSI como se muestra
en la tabla 2.2.
Tabla 2.2 - Modelado de los modelos TCP/IP y OSI
TCP/IP MODELO OSI
Capa de aplicación
Capa de aplicación
Capa de presentación
Capa de sesión
Capa de transporte Capa de transporte
Capa de internet Capa de red
Capa de enlace Capa de enlace de datos
Capa física Capa física
Fuente. (Viveros S., 2015)
2.3.2. Nivel 1 (Físico)
El nivel físico es el medio por el cual se transmite la información, en este nivel
emergen las señales eléctricas, ópticas, electromagnéticas, para la comunicación
con el siguiente nivel de enlace que lo realiza mediante la recepción de tramas, y
las tramas a su vez las convierten en señales eléctricas u ópticas y las envía por el
canal de comunicaciones. Define aspectos mecánicos, eléctricos u ópticos y
procedimentales. Algunas de las especificaciones más comunes son: RS 232,

46. - 31 -
V.24/V.28, X.21, X.25, SONET, etc. Entre las Funciones y servicios de este nivel se
encuentran:
 Activar/desactivar la conexión física.
 Transmitir las unidades de datos.
 Gestión de la capa física.
 Identificación de puntos extremos (Punto a punto y multipunto).
 Secuencia-miento de bit (Entregar los bits en el mismo orden que los recibe).
 Control de fallos físicos del canal.
2.3.3. Nivel 2 (Enlace)
Este nivel comprende la conexión con la intersección inmediata vecina, lo cual en
una red punto a punto es sumamente claro, pero en una red LAN, es difícil de
interpretar cual es la intersección adyacente. Por esta razón como menciona en la
teoría IEEE los separa en 2 subniveles: LLC y MAC (LLC: Logical Link Control, MAC:
Medium Access Control), en realidad como una de las características de una LAN
es el empleo de un único canal por todos los Hosts, el nodo adyacente son todos
los Host. En la Figura 2.3 se presenta una comparación.
Tabla 2.3 - Comparación entre la IEEE y Modelo OSI
Modelado OSI (Ethernet) IEE(802,x)
Enlace (nivel 2)
LLC
MAC
Fuente. (Corletti Estrada, Seguridad por Niveles, 2011)
La importancia de este nivel, es el último que encapsula todos los paquetes
anteriores, por lo que, si se escucha y se sabe des encapsular se tiene acceso a
toda la información que circula en una red.
Para este cometido se deberá observar con más detenimiento la composición de la
trama o también llamado “frame” que lleva la información respectiva como ser:

47. - 32 -
 El primer campo es el preámbulo que indica el inicio de la trama y tienen el
objeto de que el dispositivo que lo recibe detecte una nueva trama y se
sincronice.
 El delimitador de inicio de trama indica que el frame empieza a partir de él.
 Los campos de MAC (o dirección) de destino y origen indican las direcciones
físicas del dispositivo al que van dirigidos los datos y del dispositivo origen
de los datos, respectivamente.
 La etiqueta es un campo opcional que indica la pertenencia a una VLAN o
prioridad en IEEE P802.1p.
 Ethernetype indica con que protocolo están encapsulados los datos que
contiene la Payload, en caso de que se usase un protocolo de capa superior.
 La Payload es donde van todos los datos, en el caso correspondiente,
cabeceras de otros protocolos de capas superiores (Según Modelo OSI,
véase Protocolos en informática) que pudieran formatear a los datos que se
tramiten (IP, TCP, etc.). Tiene un mínimo de 64 Bytes (o 42 si es la versión
802.1Q) hasta un máximo de 1518 Bytes. Los mensajes inferiores a 64 bytes
se llaman tramas enanas (run frames) e indican mensajes dañados y
parcialmente transmitidos.
 La secuencia de comprobación es un campo de 4 bytes que contiene un valor
de verificación CRC (control de redundancia cíclica). El emisor calcula el
CRC de toda la trama, desde el campo destino al campo CRC suponiendo
que vale 0. El receptor lo recalcula, si el valor calculado es 0 la trama es
válida.
 El gap de final de trama son 12 bytes vacíos con el objetivo de espaciado
entre tramas, como se muestra en el Cuadro 2.1.

48. - 33 -

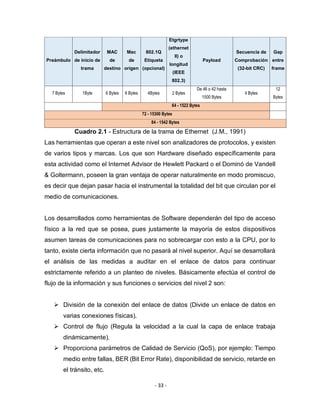

Preámbulo
Delimitador
de inicio de
trama
MAC
de
destino
Mac
de
origen
802.1Q
Etiqueta
(opcional)
Etgrtype
(ethernet
II) o
longitud
(IEEE
802.3)
Payload
Secuencia de
Comprobación
(32-bit CRC)
Gap
entre
frame
7 Bytes 1Byte 6 Bytes 6 Bytes 4Bytes 2 Bytes
De 46 o 42 hasta
1500 Bytes
4 Bytes
12
Bytes
64 - 1522 Bytes
72 - 15300 Bytes
84 - 1542 Bytes
Cuadro 2.1 - Estructura de la trama de Ethernet (J.M., 1991)
Las herramientas que operan a este nivel son analizadores de protocolos, y existen
de varios tipos y marcas. Los que son Hardware diseñado específicamente para
esta actividad como el Internet Advisor de Hewlett Packard o el Dominó de Vandell
& Goltermann, poseen la gran ventaja de operar naturalmente en modo promiscuo,
es decir que dejan pasar hacia el instrumental la totalidad del bit que circulan por el
medio de comunicaciones.
Los desarrollados como herramientas de Software dependerán del tipo de acceso
físico a la red que se posea, pues justamente la mayoría de estos dispositivos
asumen tareas de comunicaciones para no sobrecargar con esto a la CPU, por lo
tanto, existe cierta información que no pasará al nivel superior. Aquí se desarrollará
el análisis de las medidas a auditar en el enlace de datos para continuar
estrictamente referido a un planteo de niveles. Básicamente efectúa el control de
flujo de la información y sus funciones o servicios del nivel 2 son:
 División de la conexión del enlace de datos (Divide un enlace de datos en
varias conexiones físicas).
 Control de flujo (Regula la velocidad a la cual la capa de enlace trabaja
dinámicamente).
 Proporciona parámetros de Calidad de Servicio (QoS), por ejemplo: Tiempo
medio entre fallas, BER (Bit Error Rate), disponibilidad de servicio, retarde en
el tránsito, etc.

49. - 34 -
 Detección de errores (CRC {Control de Redundancia Cíclica} – Checksum).
 Corrección de errores (ARQ {Allowed to ReQuest}, FEC {Forward Error
Control}), sin eximir a capas superiores de hacerlo.
 La IEEE lo subdivide en dos capas MAC (Medium Access Control) y LLC
(Logical Link Control), si bien esto no es contemplado por OSI.
Algunas de las especificaciones más comunes son: LAP-B {X.25}, LAP-D {ISDN},
ISO 4335 del HDLC, I 122 del Frame Relay, también se puede tener en cuenta
protocolos propietarios como ODI (Open Data Interface) y NDIS (Network Drivers
Interface Standard).
2.3.4. Nivel (Red)
Este nivel es el responsable primario de los (enrutamientos de los paquetes hacia
el nivel de transporte) a través de la red. Si se trata de la familia TCP/IP, aquí se
encontrará la mayor actividad, por lo tanto, el centro de atención de la auditoría en
este nivel, deberá estar puestos en los mensajes de ruta, direcciones y conmutación
de paquetes. Es por esta razón que su trabajo acorde al tipo de conexión es muy
variable. En una red de conmutación de paquetes puede ser implementado en
detalle, en cambio al conmutar circuitos prácticamente no tiene sentido.
Las Funciones y servicios del nivel de red son:
 Encaminamiento y retransmisión (Define las rutas a seguir).
 Conmutación de paquetes.
 Multiplexación de conexiones de red.
 Establecimiento de circuitos virtuales.
 Direccionamiento de red.
2.3.5. Nivel (Transporte)
En ese nivel dentro de la pila TCP/IP como se mencionó con anterioridad existirán
dos posibilidades, operar en modo orientado a la conexión para lo cual se emplea
TCP o sin conexión cuyo protocolo es UDP, es responsable de decidir a qué

50. - 35 -
protocolo le entregara su mensaje es el que se emplee en el nivel superior, para lo
cual existe el concepto de puerto que es el SAP (Service Acces Point) entre el nivel
de transporte y el de aplicación en este nivel los dos elementos importantes a auditar
son el establecimiento de sesiones y los puertos los cuales se pueden determinar
con las siguientes actividades.
Su tarea fundamental es la conexión de extremo a extremo (end to end), que a su
vez permite al usuario elegir entre distintas calidades de servicio.
Se definen cinco clases que van desde la cero (sin recuperación y eliminando
paquetes dañados) hasta la cuatro (Detección y corrección de errores extendida)
las funciones y servicios son:
 Correspondencia entre direcciones de transporte y de red.
 Supervisión de red.
 Facturación de extremo a extremo.
Algunos ejemplos de este nivel son: SPX, TCP, X. 224.
2.3.6. Nivel (Aplicación)
El nivel de aplicación es la ventana a los procesos de aplicación del ordenador y el
usuario. Tiene en cuenta el significado de los datos entre las Funciones y servicios
de este nivel destacan.
 Servicios de directorio (Transferencia de archivos).
 Manejo de correo electrónico.
 Terminal virtual.
 Procesamiento de transacciones.
Son algunos ejemplos de este nivel: X.400, X.500, SMTP, Telnet, FTP.

51. - 36 -
Como el presente trabajo trata de niveles de seguridad para una red corporativa, a
continuación se presenta de manera metódica los niveles de seguridad que
elaboraron en el Departamento de Defensa de Estados Unidos, que realiza las
recomendaciones con forme los llamados niveles de seguridad como lo muestra en
su trabajo del: (DEPARTMENT OF DEFENSE UU.EE., 1985).
2.3.7. Niveles de Seguridad
Los niveles de seguridad se basan en el documento conocido como libro naranja
del departamento de defensa de estados unidos, con su publicación
(DEPARTMENT OF DEFENSE UU.EE., 1985), DoD 5200.28-STD, "Criterios de
evaluación del sistema informático de confianza del Departamento de Defensa" se
emite bajo la autoridad de una de acuerdo con la Directiva 5200.28 del
Departamento de Defensa, "Requisitos de seguridad para sistemas automáticos de
procesamiento de datos" y en apoyo de responsabilidades asignadas por la
Directiva DoD 52l5.l, "Centro de Evaluación de Seguridad Informática".
Su propósito es proporcionar los criterios técnicos de seguridad de hardware /
firmware / software y las metodologías de evaluación técnica asociadas en apoyo
de la política general de seguridad del sistema
Los niveles de seguridad son cuatro desde el nivel más bajo es el D hasta el nivel
más alto que en este caso será el A. para eso se considera las medidas que deben
implementarse de acuerdo a la delicadeza de la información.
2.3.8. Nivel D (el sistema entero no es confiable)
Este nivel contiene solo una división y está reservada para sistemas que han sido
evaluados y no cumplen con ninguna especificación de seguridad. Sistemas no
confiables, no hay protección para el hardware, el sistema operativo es inestable y

52. - 37 -
no hay autentificación con respecto a los usuarios y sus derechos en el acceso a la
información.
2.3.9. Nivel C (Protección Discreta)
Se describe como protección discreta a los usuarios que se encuentran en el mismo
nivel que los datos, los datos se encuentran separados de los usuarios, así como la
limitación de acceso de algún tipo.
a) Nivel C1: Protección Discrecional
Se requiere identificación de usuario que permite el acceso a distinta información.
Cada usuario puede manejar su información privada y se hace la distinción entre
los usuarios y el administrador del sistema, quien tiene control total de acceso.
Muchas de las tareas cotidianas de administración del sistema solo pueden ser
realizadas por este "súper usuario" quien tiene gran responsabilidad en la seguridad
del mismo. Con la actual descentralización de los sistemas de cómputos, no es raro
que en una organización encontremos dos o tres personas cumpliendo este rol. Esto
es un problema, pues no hay forma de distinguir entre los cambios que hizo cada
usuario.
b) Clase (C2): Protección de Acceso Controlado
Los sistemas de esta clase imponen un control de acceso discrecional más
detallado que los sistemas (C1), lo que hace que los usuarios sean individualmente
responsables de sus acciones a través de procedimientos de inicio de sesión,
auditoría de eventos relevantes para la seguridad y aislamiento de recursos. Los
siguientes son requisitos mínimos para los sistemas a los que se les ha asignado
una clasificación de clase (C2).

53. - 38 -
2.3.10. Nivel B
Este nivel se subdivide en sub divisiones los cuales a su vez son necesarios para
una mejor disgregación con respecto de los diferentes tipos de niveles que
componen este mismo.
a) Nivel B1: Seguridad Etiquetada
Este subnivel, es el primero de los tres con que cuenta el nivel B este a su vez
soporta la seguridad multinivel, como la secreta y ultra secreta es en esta parte que
se establece que el dueño del archivo no puede modificar los permisos de un objeto
que está bajo control de acceso obligatorio. A cada objeto del sistema (usuario, dato,
etc.) se le asigna una etiqueta, con un nivel de seguridad jerárquico (alto secreto,
secreto, reservado, etc.) y con unas categorías (contabilidad, nóminas, ventas, etc.).
El usuario que accede a un objetivo debe poseer un permiso expreso para hacerlo
y viceversa, es decir que cada usuario tiene sus objetivos asociados, y así también
se establecen controles para limitar la propagación del derecho de acceso a los
distintos objetivos.
b) Nivel B2: Protección Estructurada
Requiere que se etiquete cada objeto de nivel superior por ser padre de un objeto
inferior. La Protección Estructurada es la primera que empieza a referirse al
problema de un objeto a un nivel más elevado de seguridad en comunicación con
otro objeto a un nivel inferior. Así, un disco rígido será etiquetado por almacenar
archivos que son accedidos por distintos usuarios.
El sistema es capaz de alertar a los usuarios si sus condiciones de accesibilidad y
seguridad son modificadas; y el administrador es el encargado de fijar los canales
de almacenamiento y ancho de banda a utilizar por los demás usuarios.

54. - 39 -
c) Nivel B3: Dominios de Seguridad
Refuerza a los dominios con la instalación de hardware: por ejemplo, el hardware
de administración de memoria se usa para proteger el dominio de seguridad de
acceso no autorizado a la modificación de objetos de diferentes dominios de
seguridad. Existe un monitor de referencia que recibe las peticiones de acceso de
cada usuario y las permite o las deniega según las políticas de acceso que se hayan
definido.
Todas las estructuras de seguridad deben ser lo suficientemente pequeñas como
para permitir análisis y testeos ante posibles violaciones.
Este nivel requiere que la terminal del usuario se conecte al sistema por medio de
una conexión segura. Además, cada usuario tiene asignado los lugares y objetos a
los que puede acceder.
2.3.11. Nivel A: Protección Verificada
Es el nivel más elevado, incluye un proceso de diseño, control y verificación,
mediante métodos formales (matemáticos) para asegurar todos los procesos que
realiza un usuario sobre el sistema.
Para llegar a este nivel de seguridad, todos los componentes de los niveles
inferiores deben incluirse. El diseño requiere ser verificado de forma matemática y
también se deben realizar análisis de canales encubiertos y de distribución
confiable. El software y el hardware son protegidos para evitar infiltraciones ante
traslados o movimientos del equipamiento.
a) Clase (A1): Diseño Verificado
Los sistemas en la clase (A1) son funcionalmente equivalentes a los de la clase (B3)
en el sentido de que no se agregan características arquitectónicas o requisitos de

55. - 40 -
políticas adicionales. La característica distintiva de los sistemas en esta clase es el
análisis derivado. A partir de técnicas de especificación de diseño formal y
verificación y la resultante Alto grado de seguridad de la Base de computación
confiable está correctamente implementada. Esta garantía es de naturaleza de
desarrollo, comenzando con un modelo formal de la política de seguridad y una
especificación formal de alto nivel (FTLS) del diseño. Independientemente del
lenguaje de especificación particular o del sistema de verificación utilizado, existen
cinco criterios importantes para la verificación de diseño de clase (A1).
Un modelo formal de la política de seguridad debe estar claramente identificado y
documentado, incluida una prueba matemática de que el modelo es coherente con
sus axiomas y es suficiente para respaldar la política de seguridad.
Se debe producir una especificación formal de nivel superior que incluya
definiciones abstractas de las funciones que realiza el Base de computación
confiable y de los mecanismos de hardware y / o firmware que se utilizan para
admitir dominios de ejecución separados.
La especificación formal de nivel superior de la Base de computación confiable debe
demostrarse que es consistente con el modelo mediante técnicas formales siempre
que sea posible (es decir, donde existan herramientas de verificación) y otras
informales.
La implementación de la Base de computación confiable (es decir, en hardware,
firmware y software) debe demostrarse de manera informal que sea coherente con
la especificación formal de nivel superior. Deben mostrarse los elementos de la
especificación formal de nivel superior, usando Técnicas informales, que
corresponden a los elementos de la Base de computación confiable.
La especificación formal de nivel superior debe expresar el mecanismo de
protección unificado requerido para satisfacer la política de seguridad, y son los

56. - 41 -
elementos de este mecanismo de protección los que se asignan a los elementos de
la Base de computación confiable.
Se deben usar técnicas de análisis formal para identificar y analizar canales
encubiertos. Se pueden usar técnicas informales para identificar canales de tiempo
encubiertos. La existencia continua de canales ocultos identificados en el sistema
debe estar justificada. De acuerdo con el extenso análisis de diseño y desarrollo de
la Base de computación confiable requerido de los sistemas en clase (A1), se
requiere una administración de configuración más estricta y se establecen
procedimientos para distribuir de forma segura el sistema a los sitios. Un
administrador de seguridad del sistema es compatible.
En la seguridad de la información es necesario un adecuado ambiente donde se
resguarde el mismo esto se lo realizaba mediante manuscritos en papiros y luego
guardados en jarrones y llevados a cavernas, esto con el fin de preservar las
memorias para las nuevas generaciones.
En la actualidad la información se lo va almacenando en los discos duros donde se
acumula las cartas, hojas de cálculo, documentos, informes en equipos de
computación de las empresas o instituciones. La tendencia de trabajar en
comunidad para sacar más provecho al momento de compartir la información de
unos con otros, lleva a conformar las redes de comunicaciones y así formar un
centro donde se almacene la información y también todos puedan acceder a este
mediante plataformas o páginas web.
Con la generación de mayor información y más usuarios que desean acceder a los
mismos se concluye a crear los centros de datos, donde se aglutina la información
necesaria para cada usuario y se llega mediante distintos accesos ya sea de manera
interna las redes LAN, externas WAN.

57. - 42 -
2.3.12. Centros de Datos
Un centro de datos o conocido como data center o también llamado “centro de
procesamiento de datos” (CPD), en sí como lo conocen es una infraestructura donde
contiene una serie de instalación de servidores en red, con la finalidad de almacenar
los datos que cuentan con redundancia, recuperación y seguridad que a su permite
un adecuado resguardo de la información como lo señala (Rytoft, Claes;, 2013).
Las compañías grandes gestionan centros de datos que les permite almacenar
datos operativos de su empresa, o bien ofrecer servicios cloud a sus clientes. Hay
empresas que cuentan con sus propios servidores y así también cuentan con sus
propios centros de procesamiento de datos donde deben cumplir los estándares
como es TIA-942 que incluye información sobre los grados de disponibilidad (TIER).
Las características principales de un DATA CENTER con TIER son los siguientes:
la disponibilidad, redundancia, escalabilidad, enfriamiento y eficiencia.
La clasificación de los centros de datos fue idea por el Uptime Institute
(UptimeInstitute, 2013) es la institución de mayor prestigio y reconocimiento a nivel
mundial en la creación de los estándares y certificaciones TIER para el diseño de
Data Center, con la creación de estándares se creó la categorización o también
llamada clasificación.
2.3.12.1. Tier
El concepto de TIER indica el nivel de fiabilidad de un centro de datos asociados a
cuatro niveles de disponibilidad definidos. A mayor número en el TIER, mayor
disponibilidad y por lo tanto mayores costos asociados en su construcción, más
tiempo para hacerle o mayor cargo por el servicio brindado esto fue plasmado en el
estándar ANSI/TIA-942 editado en el año 2005.

58. - 43 -
2.3.12.2. Tier I - Centro de Datos Básico
Se trata del tipo más básico de centro de datos, sólo pueden garantizar la
continuidad del servicio al 99,671%. Esto, aunque parezca una gran cantidad, en
realidad es la más baja que existe. En una Data Center de Tier 1 se puede
interrumpir el servicio sin previo aviso. No cuentan, además, con sistemas de
redundancia, suministro de energía y refrigeración. Puede o no tener suelos
elevados, UPS
2.3.12.3. Tier II - Centro de Datos Redundante
Su disponibilidad es algo superior a la del anterior, del 99,741%. Disponen de
sistemas de redundancia, generadores auxiliares de energía y suelos elevados, una
única línea de distribución eléctrica y de refrigeración, entre otras ventajas. Sin
embargo, aún pueden presentar interrupciones imprevistas.
2.3.12.4. Tier III - Centro de Datos Concurrentemente Manantenibles
El centro de dato del tipo Tier III no se ven afectados por interrupciones no
programadas tiene actividades planeadas incluyen; el mantenimiento preventivo,
reparación y reemplaza miento de componentes, realización de pruebas en
sistemas o subsistemas. Es decir, sólo cuando se van a llevar a cabo acciones de
mantenimiento, los servidores afectados de dicho tipo de data center interrumpirán
su servicio. Están conectados a diferentes redes eléctricas y cuentan con un sistema
de refrigeración avanzado. Su disponibilidad es del 99,98%.
2.3.12.5. Tier IV - Centro de Datos Tolerante a Fallos
Son el tipo más avanzado de centro de datos y ofrecen una disponibilidad de
99,995%. Esto significa que sólo se detienen durante 26 minutos a lo largo de todo
año. Se trata del nivel más alto de disponibilidad. Cuentan con un alto nivel de

59. - 44 -
redundancia, sistemas de refrigeración de alta eficiencia. Disponen también de
redes de fibra complementaria y sistemas de suministro eléctrico alternativo.
2.3.13. Zero Trust (Cero Confianza)
Zero Trust que es su nombre en inglés al modelo de seguridad que divide la
seguridad por niveles y que en su traducción en español es “Confianza cero”, fue
introducido en 2004 como concepto de diseño de seguridad por el Jericho Forum,
un grupo de Jefes de Seguridad de la Información (CISOs) después de ver la forma
en que el acceso y la autorización estaban cambiando debido al uso acelerado de
la nube y la computación móvil.
Este grupo visionario planteó un modelo de seguridad que era adecuado para un
mundo donde el perímetro tradicional se estaba disolviendo, cada vez menos
pertinentes, los flujos de trabajo se desplazaban a la nube y los parámetros móviles
se estaban convirtiendo en la norma para el acceso a las diferentes aplicaciones
(ACT-IAC Advancing Government, 2019).
Zero trust es una estrategia de seguridad para el usuario que acceden a los datos
que residen en cualquier lugar, desde cualquier parte y de cualquier manera y
asume la postura de “nunca confiar y verificar siempre” entre sus posturas define:
 Requiere autorización continua sin importar la ubicación de la solicitud de
origen.
 Siempre se considera que la red es hostil.
 Amenazas externas e internas existen en la red en todo momento.
 La localización de la red no es suficiente para decidir la confianza en una red.
 Cada dispositivo, usuario y flujo de red está autenticado y autorizado.
 Las políticas deben ser dinámicas y calculadas a partir de tantas fuentes de
datos como sea posible.
Este se basa en seis pilares y conceptos que ayudan a la micro- segmentación esto
basado en el Triángulo de Confianza Cero que a continuación se desmenuzara las

60. - 45 -
partes más importantes esto basado en el estudio realizado por el autor (ACT-IAC
Advancing Government, 2019).
Seguidamente se presentará los pilares de Confianza Cero como son el usuario, los
dispositivos, la red, aplicaciones, la autenticación y el análisis, como se muestra en
la figura 2.1.
Figura 2.1 - Los Pilares de Zero Trust (ACT-IAC,2019)
2.3.14. Los Datos
Una comprensión clara de los activos de datos de una organización es crítica para
una implementación exitosa de una arquitectura de confianza cero (Zero Trust). Las
organizaciones deben clasificar sus activos de datos en función de la importancia
de su misión y utilizar esta información para elaborar una estrategia de gestión de
datos como parte de su enfoque general de confianza cero.
2.3.15. Pilar #1 - Usuarios
La autenticación continua de los usuarios de confianza es primordial para confianza
cero. Esto incluye el uso de tecnologías como Identidad, credencial, y
Administración de Acceso (ICAM) y autenticación multi-factor y monitoreo continuo

61. - 46 -
y validación de confiabilidad del usuario para gobernar su acceso y privilegios.
También son importantes las tecnologías para asegurar y proteger las interacciones
de los usuarios, como las soluciones tradicionales de pasarela web.
2.3.16. Pilar #2 - Seguridad de Dispositivos
La postura de seguridad cibernética en tiempo real y la confiabilidad de los
dispositivos es un atributo fundacional de un enfoque de confianza cero. Algunas
soluciones de "sistema de registro" tales como gestores de dispositivos móviles
proporcionan datos que pueden ser útiles para evaluaciones de dispositivos-
confianza.
2.3.17. Pilar #3 - Red de Seguridad
Algunos argumentan que las protecciones perimetrales son cada vez menos
importantes para redes, flujos de trabajo, herramientas y operaciones. Esto no se
debe a una sola tecnología o caso-uso, sino más bien a la culminación de muchas
nuevas tecnologías y servicios que permiten a los usuarios trabajar y comunicarse
de nuevas maneras. Zero Trust Networks a veces se describen como
"perimeterless", sin embargo, esto es un poco de un nombre erróneo. Zero Trust
Networks en realidad intenta mover perímetros desde el borde de la red y segmentar
y aislar datos críticos de otros datos. El perímetro sigue siendo una realidad, aunque
de maneras mucho más granulares. El enfoque "castillo y foso" tradicional del
cortafuego de la infraestructura no es suficiente. El perímetro debe acercarse a los
datos en conjunto con la micro-segmentación para fortalecer las protecciones y
controles.
La seguridad de la red se está expandiendo a medida que las agencias crecen sus
redes para la transición parcial o total a las redes definidas por software, redes de
área amplia definida por software y tecnologías basadas en Internet.
 Es fundamental (a) controlar el acceso privilegiado a la red,

62. - 47 -
 Gestionar los flujos de datos internos y externos,
 Impedir el movimiento lateral en la red.
 Tener visibilidad para tomar decisiones políticas y de confianza dinámicas
sobre el tráfico de redes y datos.
La capacidad de segmentar, aislar y controlar la red sigue siendo un punto central
de seguridad y esencial para una Red de Confianza Cero.
2.3.18. Pilar #4 - Aplicación y Seguridad de la Carga de Trabajo
Asegurar y gestionar adecuadamente la capa de aplicación, así como los
contenedores de cálculo y las máquinas virtuales es central para la adopción de
confianza cero. Tener la capacidad de identificar y controlar la pila de tecnología
facilita decisiones de acceso más granular y precisa. Como era de esperar, la
autenticación multi-factor es una parte cada vez más crítica de proporcionar un
control de acceso adecuado a las aplicaciones en entornos confianza cero.
2.3.19. Pilar #5 - Orquestación de Seguridad de Automatización
Zero trust (confianza cero) es armoniosa y rentable utiliza al máximo las
herramientas de respuesta de automatización de seguridad que automatizan las
tareas entre los productos a través de flujos de trabajo, permitiendo al mismo tiempo
la supervisión y la interacción del usuario final.
Los Centros de Operaciones de Seguridad suelen utilizar otras herramientas
automatizadas para la información de seguridad y la gestión de eventos y el análisis
del comportamiento del usuario y la entidad.
La orquestación de seguridad conecta estas herramientas de seguridad y ayuda en
la gestión de sistemas de seguridad dispares. Trabajando de manera integrada,
estas herramientas pueden reducir enormemente el esfuerzo manual y los tiempos
de reacción de eventos y reducir los costos.

63. - 48 -
2.3.20. Pilar #6 - Visibilidad y Análisis de Seguridad Analítica
No puedes combatir una amenaza que no puedes ver o entender. Confianza cero
aprovecha herramientas como gestión de información de seguridad, plataformas
avanzadas de análisis de seguridad, análisis de comportamiento del usuario de
seguridad, y otros sistemas analíticos para permitir a los expertos en seguridad
observar en tiempo real lo que está ocurriendo y orientar las defensas de manera
más inteligente. El enfoque en el análisis de datos de eventos ciber-relacionados
puede ayudar a desarrollar medidas de seguridad proactivas antes de que ocurra
un incidente real.
2.3.21. Software-Defined Perimeter (SDP)
Según (Pulse Secure, 2018) las arquitecturas tradicionales de las redes
evolucionaron para conectar a los trabajadores de las redes locales con los recursos
locales. El aumento de la movilidad de la fuerza de trabajo, nube, BYOD4
, y las
amenazas cada vez más creciente expuso la flexibilidad limitada del modelo de
seguridad del perímetro, la seguridad y la conectividad. Además, tecnologías como
la nube y la virtualización ahora permiten arquitecturas de red más flexibles que
responden mejor a las necesidades de negocio y usuario rápidamente cambiantes,
mientras que permiten los medios para la seguridad end-to-end adicional antes de
la conexión inicial se hace aprovechando las tecnologías de nube y virtualización e
integrando la autenticación y autorización directamente en la arquitectura, SDP
permite una segmentación efectiva y un control de acceso granular basado en "cero
confianza" o "menos privilegiado" modelos de confianza. Esto ofrece un control
significativo sobre qué usuarios acceden a recursos particulares, pero sin sintaxis
política compleja o uso de línea de comandos. SDP determina un enfoque de
"autenticar y verificar primero" antes de conceder acceso directo y protegido a
4
Bring Your Own Device (BYOD) es una tendencia cada vez más generalizada en la que las empresas permiten
a los trabajadores llevar sus dispositivos portátiles personales para llevar a cabo tareas del trabajo y
conectarse a la red y recursos corporativos.

64. - 49 -
aplicaciones y recursos acceso que no depende de la arquitectura de red y añade
mejoras significativas de seguridad según (Pulse Secure, 2018).
Figura 2.2 – Arquitectura del SDP (Pulse Secure, 2018)
En cada institución el tratamiento de la información es distinta dependiendo de la
confianza pre-establecida o los requisitos de confianza, se pueden crear diferentes
tipos y niveles de conexiones seguras según se autorice y/o como se requiera a lo
que indican el SDP se puede basar en los siguientes principios.
 Autenticación centralizada del usuario.
 Comprobaciones de conformidad y autorización de acceso basadas en
dispositivos.
 Por aplicación Opciones de conectividad.
 Soporte para aplicaciones basadas en la nube y el centro de datos.
 Escenarios de usuarios internos y externos diversos.

65. - 50 -
2.4 . MÉTODO O ESTRUCTURA DE ANÁLISIS, CRITERIOS DE VALIDEZ Y
CONFIABILIDAD
Se define como método según el autor (Cazau, 2006) “…el método como la técnica
se refieren a procedimientos para hacer o lograr algo, es decir, son medios
orientados hacia un fin.”, así también definiremos antes análisis según la autora
(Bembibre, 2009) “Un análisis es el acto de separar las partes de un elemento para
estudiar su naturaleza, su función y/o su significado.”, según los autores
anteriormente citados realizaremos el desglose de las acciones que se realiza para
lograr el objetivo que es la preservación de la información, de entidades como ser
las universidades.
La definición de la medición usualmente utilizada indica "asignar números, símbolos
o valores a las propiedades de objetos o eventos de acuerdo con reglas" según
(Stevens, 1946), lo que nos quiere decir que no se cuenta la cantidad de objetos
sino sus propiedades de los mismos, según la autora (Rodriguez Garcia, 2011) la
medición es el proceso de vincular conceptos abstractos con indicadores empíricos.
2.4.1. Método de Análisis
Ante todo, en el marco normativo que se tiene en Bolivia es la legislación la que está
establecida por la Constitución Política del Estado, Leyes, Normas, Decretos y las
Reglamentaciones de dichos documentos que nos indica que toda implementación
deberá ser con el uso de software libre que no privatice los servicios a terceros y el
acceso a la información teniendo como pilares la confidencialidad, integridad y la
disponibilidad del mismo.
Por lo que se refiere a la medición adecuada se hace uso de herramientas con las
que se establece la comunicación entre el mundo real y el mundo conceptual,
considerando la medición segura cuando el instrumento de recolección de datos en
realidad representa a las variables que se tiene en mente. Entendiendo que no toda

66. - 51 -
medida es perfecta se busca al medir la estandarización y cuantificación de los
datos. La medición deberá cumplir tres requisitos como ser la confiabilidad5
, valides6
y objetividad.
Así pues, el presente trabajo presentará a los favorecidos y usuarios que harán uso
de un sistema informático seguro y que deberá contar cada miembro de la CEUB,
esto para conocer la importancia de la seguridad en la información. El CEUB está
conformada por universidades públicas y privadas de convenio que para el presente
trabajo solo se considerara a las públicas, ya que son los que acogen a un número
mayor de estudiantes.
Es decir que para realizar la elección de la universidad que tiene o cumple o se
tenga la mayor cantidad de información para así plantear el modelo el diseño que
se formulara para que las otras puedan adoptar una mejor seguridad tomando como
ejemplo a la UPEA como al modelo, no obstante, este modelo y diseño es una
sugerencia que debe evaluar cada Universidad si desea adoptarla.
A continuación, en la presente sección separaremos las acciones que se realizaran
para la formación del método que se sugiere para la implementación de la seguridad
de la información en redes corporativas más propiamente orientadas a las
Universidades que conforman el CEUB.
La primera acción que se tiene es probar la mejora de las políticas de seguridad
como señala los niveles de seguridad que son cuatro desde el nivel más bajo que
es el D hasta el nivel más alto que en este caso será el A.
La segunda acción será la implementación de la seguridad por niveles que
comprende al modelo TCP/IP al cual nos regiremos en las cinco capas que son la
5
La confiabilidad grado en el que un instrumento produce resultados consistentes y coherentes, según
(Rodriguez Garcia, 2011)
6
La validez grado en el que un instrumento de verdad mide la variable que se busca medir (grado en el
instrumento realmente mide la variable que pretende medir), según (Rodriguez Garcia, 2011)

67. - 52 -
capa física, enlace, red, transporte y aplicación para tener un mejor conocimiento
de los protocolos que trabajan en los mismos para tener mejor ayuda en el
mejoramiento del modelo de seguridad de la información.
El tercer aspecto será plantear el modelo final del cual comprenderá la mejora de
los dos con el uso de los métodos conocidos como SDP (siglas en ingles “ Software
Defined Perimeter”) El Perímetro Definido por Software (SDP) aprovechando el
principio de Zero Trust de "nunca confiar, verificar siempre", en otras palabras al
permitir el acceso seguro directamente entre el usuario y su dispositivo la aplicación
al recurso cerrando el ciclo de consulta, sin importar la infraestructura inferior, pero
de manera escalable y de acuerdo con política que plante cada institución.
Hay que hacer notar que con los experimentos tendremos respuestas de cada uno
de los ensayos que mostraran un cambio sobre nuestra variable dependiente, por
lo cual se podrá probar la hipótesis, así mismo se verá en un análisis estadístico de
la población universitaria que será beneficiada con una correcta implementación de
la seguridad de la información.
2.5 . DISEÑO TEÓRICO DE LA INVESTIGACIÓN
La palabra diseño como lo define (Hernandez S., 1997); El término diseño se refiere
al plan o estrategia concebida para obtener la información que se desea con el fin
de responder al planteamiento del problema.
En efecto la información de una entidad es de vital importancia aún más si es una
casa superior de estudios esto porque genera aún más información en el tiempo
debido a que ingresan por año cifras significativas de estudiantes nuevos, es así
que se formula las variables del presente trabajo de investigación que son:
 Variable Independiente: El sistema de seguridad por niveles.

68. - 53 -
 Variable Dependiente: Redes informáticas corporativas en los centros de
datos.
Así mismo la variable independiente es el centro del experimento y es aislada y
manipulada por el investigador. La variable dependiente es el resultado medible de
esta manipulación, los resultados del diseño experimental.
Con respecto al diseño se evaluará los valores presentes del centro de datos que
cuenta la institución, esto mediante la división de la seguridad por niveles como
establece (Corletti E., 2011), para una mejor determinación y segmentación desde
la capa física, enlace, red, transporte y aplicación.

69. - 54 -
CAPÍTULO TERCERO
ESTRATEGIAS METODOLÓGICAS
3 . Estrategias Metodológicas
3.1 ESTRATEGIAS METODOLÓGICAS
Para empezar la estrategia planteada y su realización en el presente trabajo de
investigación es mediante el paradigma positivista, que a su vez es denominado
empírico, analítico y cuantitativo, donde sus características son:
En primer lugar, por medio de la hipótesis, es decir, predecir que algo va a suceder
y luego comprobar o verificar que así sucedió.
En segundo lugar, en el caso del método o modelo de conocimiento científico, es el
experimento, el cual se apoya en la estadística, que es una manera de cuantificar,
verificar y medir todo, sin contar cada uno de los elementos que componen el todo.
En tercer lugar, en la relación a la teoría y práctica predomina la separación, si bien
las investigaciones parten de la realidad, sin embargo, sólo contribuyen a la
ampliación de conocimientos teóricos. Aspira a la predicción, a la exactitud, al rigor,
al control en el estudio de los fenómenos.
Además, su propósito es establecer leyes y explicaciones generales por las que se
rigen el objeto de estudio. Pretende desarrollar un conocimiento “nomotético”.
Considerada la vía hipotético-deductiva como válida para todas las ciencias. Está
centrada sobre las semejanzas, entre la investigación y la acción existe un
desligamiento, su premisa es que puede haber investigación sin acción inmediata.
Previo a la presentación de la hipótesis planteada se presenta los siguientes datos
que pueden ayudar a clarificar ideas; así mismo el presente estudio se prevé
mostrar los “Resultados Obtenidos de la Encuesta Nacional de Opinión Sobre

70. - 55 -
Tecnologías de la Información” realizado por la (AGETIC, 2017) donde se pudo
realizar encuestas a los participantes con el fin de recabar información concerniente
al porcentaje de población internauta según su nivel de instrucción y su nivel
socioeconómico y que son la población que acceden a las tecnologías de la
información como se muestra en la figura 3.1.
Seguidamente en la gráfica podemos observar el comportamiento de la población
en relación con la navegación y la importancia que tiene en su vida cotidiana, el
acceso a la información.
Figura 3.1 - Población que accede a la información (AGETIC, 2017)
Además, se mostrará los resultados con respecto a problemas que presentaron los
usuarios con virus en sus equipos de computación, tablets, teléfonos móviles y el
otro nos muestra el porcentaje de personas que sufrieron un hackeo a sus cuentas,
como se muestra en la figura 3.2.
Al mismo tiempo esta relación de los resultados nos muestra la conflictividad en
cuanto a la seguridad informática ante usuarios que pueden o no reconocer si sufren

71. - 56 -
de perdida de sus datos y la importancia de esto o el significado que tiene con
respecto a la confidencialidad, integridad y disponibilidad.
Figura 3.2- Población que tuvo problemas de virus o hackeo de su cuenta (AGETIC, 2017)
A continuación, se muestra la importancia que va cobrando el acceso a las
plataformas web de universidades, esto por parte de los usuarios, esta relación es
la que muestra la importancia de resguardar la información de cada universidad
desde la parte externa e interna, más aún si esta aglomera a una gran cantidad de
universitarios y el estado financia su funcionamiento como se muestra en la figura
3.3.

72. - 57 -
Figura 3.3 - Población universitaria que utiliza páginas web de universidades (AGETIC, 2017)
3.2 . DEFINICIÓN DE LA HIPÓTESIS
La implementación del sistema de seguridad por niveles permitirá mejorar los
niveles de seguridad en la red informática corporativa de universidades públicas del
Sistema Universitario de Bolivia.
3.3 . VARIABLES
A continuación, se mostrará el proceso de identificación de las variables como ser
la variable independiente y la dependiente.
El título del presente trabajo de investigación es: “SISTEMA DE SEGURIDAD POR
NIVELES, PARA LAS REDES INFORMÁTICAS CORPORATIVAS EN LOS
CENTROS DE DATOS DEL SISTEMA DE UNIVERSIDADES DE BOLIVIA”.
En otras palabras, se conoce que por teoría la variable independiente es el centro
del experimento y es aislada y manipulada por el investigador. La variable
dependiente es el resultado medible de esta manipulación, los resultados del diseño
experimental.

73. - 58 -
3.3.1. Identificación y Análisis de Variables
Variable Independiente: El sistema de seguridad por niveles.
Variable Dependiente: Redes informáticas corporativas en los centros de
datos.
3.4 . CONCEPTUALIZACIÓN DE LAS VARIABLES
En la conceptualización de las variables dependiente e independiente se deberá
entender el cómo van conectadas una de la otra como señala (Saldaño, 2009)
"…entendemos por variable cualquier característica o cualidad de la realidad que
es susceptible de asumir diferentes valores, es decir, que puede variar, aunque para
un objeto determinado que se considere puede tener un valor fijo".
El sistema de seguridad por niveles, es el establecimiento donde la seguridad de la
información, es un proceso y por lo cual puede estudiarse e incluso implementarse
por niveles, esto quiere decir que se apila uno sobre otro tomando como punto de
partida el modelo TCP/IP con sus respectivos niveles que son: Nivel 1 Físico, Nivel
2 enlace, Nivel 3 Red, Nivel 4 Transporte, Nivel 5 Aplicación.
Con respecto a las redes informáticas, redes de comunicaciones de datos o redes
de computadoras a un número de sistemas informáticos conectados entre sí
mediante una serie de dispositivos alámbricos o inalámbricos, gracias a los cuales
pueden compartir información en paquetes de datos, transmitidos mediante
impulsos eléctricos, ondas electromagnéticas o cualquier otro medio físico.
Las redes informáticas no son distintas en su lógica de intercambio de los demás
procesos de comunicación conocidos: cuentan con un emisor, un receptor y un
mensaje, así como un medio a través del cual transmitirlo y una serie de códigos o
protocolos para garantizar su comprensión. Claro que, en este caso, quienes envían
y reciben mensajes son sistemas computacionales automatizados.

74. - 59 -
3.5 . INDICADOR
Para dar continuidad es necesario primero referirnos a que es un indicador es la
comparación de dos o más tipos de datos que sirve para elaborar una medida
cuantitativa o una observación cualitativa, con esta comparación nos dará un valor,
una magnitud o criterio que tiene significado para el caso que se analiza.
En otras palabras, se tomarán a la tasa de variación de estudiantes que nos indicara
el incremento en el tiempo de los estudiantes, el índice de riesgo que nos señala el
nivel de seguridad de la institución de estudio y la superficie de ataque este último
mostrara es la totalidad de todos los dispositivos y servicios de red que tienen
acceso a un objetivo final o una aplicación en la red y por último se tomara el CVSS
(Calculadora de Common Vulnerability Scoring System versión 3.0).
3.5.1. Tasa de Variación de Estudiantes
Según (X. Diebold, 2008) “quite simply, good forecast help to produce good
decisions. regonition and awareness of the decisión make enveriment is the key to
effective disign, use and evaluation of forecast model.”, un buen pronóstico ayuda a
tomar una buena decisión, reconociendo señales de alarma de la decisión asiendo
en un espacio clave el uso y evaluación de un modelo pronosticado.
Fórmula del tercer capítulo
Ecuación 3.1 - Tasa de variación de estudiantes
𝑉(𝑡) =
𝑡(𝑓)−𝑡(𝑖)
𝑡(𝑖)
∗ 100% (3.1)
V(t) = Tasa de variación
t(i) = Año inicial de número de estudiantes.
t(f) = Año final de número de estudiantes.

75. - 60 -
Con la Ecuación (3.1) se calcula índice de la tasa de variación, es una medida que
coadyuva a identificar la variación en el tiempo si este incremento o ha tenido un
decremento del número de estudiantes matriculados de las diferentes universidades
que conforman el CEUB.
3.5.2. Índice de riesgo.
Ecuación 3.2 - Índice de Riesgo
𝐼(𝑟) =
𝑃∗𝑆
𝐶
(3.2)
I(r) = Índice de riesgo.
P = Probabilidad de que ocurra.
S = Severidad del Incidente.
C = Control que se tiene sobre el riesgo.
En la fórmula (3.2) observamos el índice de riesgo, este indicador nos muestra los
niveles de seguridad aceptables o alarmantes que se calcularan con una escala de
1 a 3, donde 1 es el nivel menor y 3 el máximo.
3.5.3. Superficie de ataque
Para la medición de la vulnerabilidad de la red de seguridad se usará los conceptos
expresados por el autor (Sorell Slaymaker, 2018) que él expresa que la seguridad
de la información compone de una buena gestión de riesgos de la identificación,
controles de acceso y registro con la gestión de eventos y análisis asociados,
restringir el acceso es uno de los principales objetivos de la seguridad de la red.
Seguidamente se tiene los tres pasos en la pirámide informática de los cuales se
habla como ser: primero el descubrimiento de lo que hay, segundo identifica y
analizar lo que se descubre, por último, escoger el objetivo.

76. - 61 -

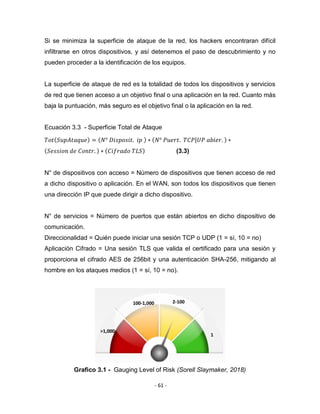

Si se minimiza la superficie de ataque de la red, los hackers encontraran difícil
infiltrarse en otros dispositivos, y así detenemos el paso de descubrimiento y no
pueden proceder a la identificación de los equipos.
La superficie de ataque de red es la totalidad de todos los dispositivos y servicios
de red que tienen acceso a un objetivo final o una aplicación en la red. Cuanto más
baja la puntuación, más seguro es el objetivo final o la aplicación en la red.
Ecuación 3.3 - Superficie Total de Ataque
𝑇𝑜𝑡(𝑆𝑢𝑝𝐴𝑡𝑎𝑞𝑢𝑒) = (𝑁° 𝐷𝑖𝑠𝑝𝑜𝑠𝑖𝑡. 𝑖𝑝 ) ∗ (𝑁° 𝑃𝑢𝑒𝑟𝑡. 𝑇𝐶𝑃|𝑈𝑃 𝑎𝑏𝑖𝑒𝑟. ) ∗
(𝑆𝑒𝑠𝑠𝑖𝑜𝑛 𝑑𝑒 𝐶𝑜𝑛𝑡𝑟. ) ∗ (𝐶𝑖𝑓𝑟𝑎𝑑𝑜 𝑇𝐿𝑆) (3.3)
N° de dispositivos con acceso = Número de dispositivos que tienen acceso de red
a dicho dispositivo o aplicación. En el WAN, son todos los dispositivos que tienen
una dirección IP que puede dirigir a dicho dispositivo.
N° de servicios = Número de puertos que están abiertos en dicho dispositivo de
comunicación.
Direccionalidad = Quién puede iniciar una sesión TCP o UDP (1 = sí, 10 = no)
Aplicación Cifrado = Una sesión TLS que valida el certificado para una sesión y
proporciona el cifrado AES de 256bit y una autenticación SHA-256, mitigando al
hombre en los ataques medios (1 = sí, 10 = no).
Grafico 3.1 - Gauging Level of Risk (Sorell Slaymaker, 2018)

77. - 62 -
3.6 . OPERACIONALIZACIÓN DE VARIABLES
Para la presentación de la siguiente tabla se considera los parámetros a estudio
como tanto la variable independiente y dependiente que a su vez nos llevaran a un
indicador como se muestra en la tabla 3.1.

78. - 63 -
Tabla 3.1 - Operacionalización de Variable independiente
VARIABLE INDEPENDIENTE
VARIABLE DEFINICIÓN DIMENSIÓN INDICADOR
El sistema
de seguridad
por niveles
(Variable
Independie
nte)
Es la
seguridad
perimetral
que
segmenta
por capas
física,
enlace, red,
transporte y
aplicación
para la
seguridad
aplicada a
los datos
antes que
accedan a
los mismos.
Se
fundamenta
en el
conocimient
o detallado
de la
seguridad
que se le
brinda a la
arquitectura
de capas del
modelo
TCP/IP el
cual se
aborda de
manera
independient
e, así mismo
se tiene
como libro
de referencia
"Seguridad
por niveles",
(Corletti,
2011).
Nivel físico:
El nivel físico abarca desde el ingreso del personal a la institución,
así mismo la ubicación del centro de almacenamiento de
información y sus planos eléctricos o de refrigeración y la puesta a
tierra también se considera la confianza en dispositivos, medios
seguros por el cual se transmiten datos (bits, cifrado, etc.).
Nivel de enlace:
Regulación de la velocidad de transmisión, QoS, Control de
Redundancia Cíclica, corrección de errores de cabecera, MAC e IP
unificado a un equipo, identificación de los canales, ubicación de
acceso a racks, planos de identificación del cableado, certificación
de los medios norma TIA, documentación y control de cambios,
restringir el acceso al centro de datos, mecanismos de backup,
planes y medidas contra incendios, análisis de topología de la red,
control de direcciones de hardware, auditaría de configuración de
switches, análisis de tráfico, análisis de colisiones para evitar DoS,
detección de sniffer en la red, monitoreo de puntos de acceso.
.
Nivel de Internet:
Enrutamiento con la segmentación y confianza, conmutación de
paquetes, marcado de paquetes, multiplexacion de conexiones de
red, uso de Proxy, establecimiento de circuitos virtuales VLAN,
dirección de red, control de contraseñas, backup de las
configuraciones, lista de control de acceso, logs de eventos,
seguridad de consola por consola, detección de ataques.
Nivel de transporte:
Conexión extremo a extremo VPN, selección de QoS, DNS,
monitoreo de los equipos de comunicación con el SNMP, control de
establecimientos de y cierres de sesión, cerrar puerto UDP, auditoria
de troyanos.
Nivel de aplicación:
Cifrado de archivos GPG, Firewall de aplicaciones web, telnet, FTP,
SSH, sftp, SMTP, IMAP, SNMP, HTTP,HTTPS, TLS
Fuente: Elaboración Propia

79. - 64 -
Tabla 3.2 - Operacionalización de Variable dependiente
VARIABLE DEPENDIENTE
VARIABLE DEFINICIÓN DIMENSIÓN INDICADOR
Redes
informáticas
corporativas en
los centros de
datos.
(Variable
dependiente)
Son las redes de
comunicaciones de datos o redes
de computadoras a un número
de sistemas informáticos
conectados entre sí mediante
una serie de dispositivos
alámbricos o inalámbricos,
gracias a los cuales pueden
compartir información en
paquetes de datos.
La red
corporativa es
la que permite
conectar las
locaciones
como sedes
de la entidad
de estudio,
asimismo la
conexion
debe preveer
la privacidad,
ser fiable y
permanencia..
Servidor: Ordenador que pone sus
ecursos a disposición a través de una
red, en donde se instalan servicios ya
sea para el despliegue de aplicaciones o
de control mediante el uso de Firewall,
IDS etc.
Router: Es un enrutador o encaminador,
este permite interconectar computadoras
que funcionen en una red, asi mismo
hace la tarea de control de la red
mediante protocolos ya sea mediante la
segmentacion o creacion de vlans, vpns,
enrutamiento estatico estatico,
enrutamiento dinamico, control de ancho
de banda y firewalls.
Switch: Este dispositivo es conocido
como conmutador, este cumple la
función de interconectar los equipos
informáticos ya sea mediante puertos
seguros o vlans.
Fuente: Elaboración Propia

80. - 65 -
3.7 . MATRIZ DE CONSISTENCIA
Tabla 3.3 - Matriz de Consistencia
PROBLEMA OBJETIVO HIPÓTESIS
¿Cuál es la influencia de
la implementación de un
sistema de seguridad por
niveles en la red
informática corporativa del
sistema de seguridad del
sistema universitario de
Bolivia?
Diseñar el Sistema de Seguridad por Niveles
para las redes corporativas, en los Centros de
datos del Sistema de Universidades de Bolivia
en cumplimiento con el requerimiento de
interoperabilidad y sujeto a la Ley N.º 164, el
Decreto N.º 1743 y el Decreto supremo N°
3251.
La implementación del
sistema de seguridad
por niveles permitirá
mejorar los niveles de
seguridad en la red
informática corporativa
del Sistema
Universitario de Bolivia.
OCASIONA OBJETIVOS SECUNDARIOS PERMITIRÁ
Perdida de información y
así pierde la credibilidad
ante la sociedad,
generando dudas, y
problemas administrativos
por desconocer si los
datos son fidedignos
Analizar los requerimientos para la seguridad
por niveles en el sistema universitario de Bolivia
en conformidad a la ley 164, D.S. 1793, D.S.
3251 y D.S. 2524.
Definir las especificaciones y lineamientos de
recursos, analizando su estado actual de la
Universidad, que respondan a la ley 164, D.S.
1793, D.S. 3251 D.S. 2524.
Realizar el diseño de seguridad para las redes
informáticas corporativas de la Universidad.
Seleccionar la tecnología que responda al
requerimiento del sistema de seguridad
informática corporativa y la normativa vigente.
Presentar la implementación de un prototipo
que respondan a la seguridad de la red
informática corporativa.
Mejora la seguridad de
la información y con eso
se mitigará las
amenazas y garantizará
la continuidad del
negocio.
Fuente: Elaboración Propia

81. - 66 -
3.8 . UNIVERSO Y MUESTRA
Según el autor (Hernandez Sampieri, 1997) de metodología de la investigación nos
indica:
“…los conceptos de muestra, población o universo, tamaño de muestra,
representatividad de la muestra y procedimiento de selección. También
presenta una tipología de muestras: probabilísticas y no probabilísticas.
Explica cómo definir los sujetos que van a ser medidos, cómo determinar el
tamaño adecuado de muestra y cómo proceder a obtener la muestra
dependiendo del tipo de selección elegido” (p,175).
La población o universo para el presente estudio está conformado por las 16
Universidades que estén dentro de la CEUB, que hacen uso de la información que
se tiene en la institución, así mismo la unidad que se utilizara son las personas que
se comprendan dentro de la población que hace uso de la información, los medios
por los cuales se transmiten o almacenan todo tipo de dato.
3.8.1. UNIVERSO
Universo, representa las 16 Universidades que conforman al sistema de la
universidad boliviana, que se encuentran 11 Universidades Autónomas, 4
Universidades de Régimen Especial y 1 Universidad de Régimen Especial en
Posgrado, según la información de la CEUB se tiene un total de estudiantes 467.722
que conforman el total hasta la gestión 2016 con lo cual su crecimiento en total es
del 65.07% en 12 años, del 2005 al 2016.
3.8.2. MUESTRA
El tipo de muestreo empleado para determinación de la muestra es no probabilístico,
en ese entendido, la muestra corresponde a la UPEA.
Los criterios bajo los que se eligió la UPEA son los siguientes:
 Disponibilidad y acceso a la información

82. - 67 -
 Es la Universidad con menor cantidad de años de creación.
 Es una universidad que pertenece al régimen de autónoma y percibe los
recursos que son de coparticipación e IDH para su funcionamiento.
 Es la universidad más joven de las Universidades Públicas.
 Es la que presenta una mayor cantidad de respuestas negativas o
desfavorables en cuanto al cuestionario realizado a las dos del departamento
de La Paz.

83. - 68 -
CAPÍTULO CUARTO
DESARROLLO PRACTICO
4 . ESTADO INICIAL - ACTUAL DEL CENTRO DE DATOS DE LA UNIVERSIDAD
PÚBLICA DE EL ALTO
4.1 ESTADO INICIAL – ACTUAL DEL CENTRO DE DATOS DE LA UPEA
La Universidad Pública de El Alto está ubicada en el departamento de La Paz ciudad
de El Alto en la zona Villa Esperanza, Avenida Juan Pablo Segundo entre las
Avenidas Sucre “A” y Sucre “B”, también cabe aclarar que el centro de datos de la
UPEA se encuentra alojado en el Edificio Emblemático planta baja.
Figura 4.1 - Edificio emblemático Ubicación Av. Juan Pablo Segundo (www.upeaaldia.com)
Actualmente el centro de datos se encuentra en funcionamiento y cuenta con
acceso a internet. El centro de datos de la UPEA cuenta con un ambiente aislado
de los otros donde se puede acceder mediante el uso de una tarjeta que autoriza el
Jefe del SIE y así ingresar al centro de datos.
La red de la Universidad Pública de El Alto está formada por tres partes que son la
RED LAN figura 4.2, RED WIRELESS figura 4.3, CENTRO DE DATOS figura 4.1,
como se muestra a continuación:

84. - 69 -
Figura 4.2 - Centro de Datos de la UPEA (Elaboración Propia)
El centro de datos está compuesto por una conexión hacia al ISP que tiene el
servicio de AXS Bolivia con un ancho de banda de 120 Megabits para la distribución
hacia la red interna y externa, con el Router de la marca Mikrotik RB cloud Core 10**
que tiene el trabajo de enrutamiento y firewall.
Figura 4.3 - Red LAN de la UPEA (Elaboración Propia)
La Red LAN esta desglosada por diferentes subredes que se segmentan y una red
wifi que es dedicada para la distribución de internet entre los estudiantes y los
docentes.

85. - 70 -
Figura 4.4 - Red de Interconexión de la UPEA (Elaboración Propia)
En la red de interconexión de la UPEA es la que se encarga a conectar las sedes
de Villa Ingenio, Villa Tejada Triangular y la sede de Kallutaca mediante la conexión
de radio enlaces y puedan acceder a la información del centro de datos.
Figura 4.5 - Diagrama lógico de la UPEA (Elaboración Propia)
Para este fin de analizar el diagrama lógico como se muestra en la figura 4.4 de la
red y la conformación del centro de datos desde el punto de vista y evaluación con
el cumplimiento de la legislación boliviana y de seguridad por niveles que plantea el
modelo TCP/IP que está conformado por:

86. - 71 -
Figura 4.6 - Seguridad de la Red Corporativa de la Seguridad Física (Elaboración Propia)
En el Figura 4.5 muestra la seguridad de la red corporativa y así se toma nota y
evalúa que tiene como únicos factores presentes son una ubicación adecuada y un
único acceso por un credencial que se prestan entre los que trabajan en el SIE
quienes administra el centro de datos y el desarrollo de las aplicaciones, pero sus
medidas de seguridad para acceder son bastante defectuosas debido a que no
presenta un control o monitoreo del centro de datos y no contar la con
documentación de los planos que son necesarios para hacer un mantenimiento
posibles fallas.
Figura 4.7 - Seguridad en la Capa de Enlace (Elaboración Propia)

87. - 72 -
En la figura 4.6 se muestra la capa de enlace se tiene como los elementos que
evalúan esta capa es la información y su correcto análisis de tráfico y de los equipos
de conexión hacia los diferentes dispositivos.
Figura 4.8 - Seguridad de la capa de red (Elaboración Propia)
En la figura 4.7 de la seguridad de red se tiene como únicos puntos que se tienen
en funcionamiento como se un backup siempre que el encargado del centro de
datos vea conveniente, el uso de un firewall que no se sabe si cumple los
parámetros de correctos en la aplicación de reglas y la adecuada distribución de los
recursos.
Figura 4.9 - Seguridad de la capa de transporte (Elaboración Propia)
En el Figura 4.8 nos muestra la seguridad en un nivel más bajo ya que no se cuenta
con sistemas operativos en los usuarios finales con software libre y solo se cuentan
con software pirata que abre un agujero muy grande en el tema de seguridad y
trasgrediendo el uso de software libre en entidades públicas.

88. - 73 -
Figura 4.10 - Seguridad en la capa de aplicación (Elaboración Propia)
En el Figura 4.9 se tiene a la última capa de del modelo de seguridad por niveles
que presenta a la aplicación que a su vez está conformado por los componentes
que interactúan con el usuario, desde el servidor de correo electrónico y el servidor
web, al revisar la evaluación de los componentes que esta sujetos en la presente
capa se tiene que no cuentan con ningún tipo de control que norme el sistema que
brinda el tema de aplicaciones orientadas a los diferentes servicios.
En la normativa legal que rige en el estado plurinacional de Bolivia se tiene como
acciones el promover la implementación del gobierno electrónico que tiene como
tarea la implementación de software libre, el desarrollo de software con el uso de
protocolos y estándares libres. A continuación, se muestra de la tabla de resultado
de la UPEA.

89. - 74 -
Tabla 4.1 - Tabla de Implementación de gobierno electrónico en la UPEA
LEGISLACIÓN BOLIVIANA APLICADA EN LA UNIVERSIDAD
PÚBLICA DE EL ALTO
FÍSICA
ENLACE
RED
TRANSPORTE
APLICACIÓN
Decreto
supremo
1793
Articuló
2
Aplicabilidad
para
toda
entidad
pública
o
privada
que
tenga
actividad
que
presten
servicio
con
la
certificación
digital
y
firma
digital
I) Desarrollo de contenidos y
aplicaciones, se puede transferir la
información por medios
electrónicos sin examinarlos ni
modificarlo salvo autorización del
propietario
NO
NO
NO
NO
SI
II) Software libre, establece que el
usuario ejercite las libertades
como ser: ejecutar el software
para cualquier propósito sin
restricción, estudiar el
funcionamiento del software y
modificarlo para que cumpla un
determinado propósito esto
mediante el acceso del código
fuente
NO
NO
NO
NO
SI
Seguridad informática establece
los procedimientos y herramientas
que se enfocan a la protección de
la infraestructura computacional,
preservando la integridad,
disponibilidad y confidencialidad
NO
NO
NO
NO
NO
Articulo
5
contenido
y
aplicación
en
desarrollo
de
plataformas
virtuales
de
aprendizajes
en
niveles
educativos,
salud
y
atención
y
servicio
a
la
población
Promueve el derecho a la
privacidad y fortalecer la seguridad
informática y así mismo la
protección de los datos, con los
planes de contingencia
desarrollados e implementados en
cada entidad
NO
NO
NO
NO
NO
Articulo 17 Implementación de gobierno electrónico para
promover la transparencia en la gestión publica
NO
NO
NO
NO
NO
Articulo 18 Lineamiento de plan de implementación de
gobierno electrónico, como el derecho a acceder, participar y
relacionarse de manera transparente
NO
NO
NO
NO
NO
Articulo 21 Lineamiento de software libre plantea el
desarrolla de software libre y estándares abiertos en las
plataformas informáticas, y promueve el mecanismo de
cooperación internacional
NO
NO
NO
NO
NO
Articulo 22 Repositorio estatal de software libre donde se
tiene como obligación de registrar los sistemas y aplicación
libres usadas o desarrolladas de manera directa o atravesó
de terceros
NO
NO
NO
NO
NO
Articulo 26 Certificado digital es el acreditar la identidad del
titular de la firma vincular un documento o mensaje y correo
electrónico.
NO
NO
NO
NO
NO

90. - 75 -
Articulo 27 Certificado digital deben cumplir con la emisión
por una autoridad
NO
NO
NO
NO
NO
Articulo 56 Protección de datos personales con el fin de
resguardar la información el sector público como el privado y
garantizando la seguridad de los datos.
NO
NO
NO
NO
NO
Decreto
supremo
3251
Articulo 5 La Implementación de gobierno electrónico y los
planes institucionales implementación de software libre y
estándares abiertos como priorizado y financiado por cada
entidad
NO
NO
NO
NO
NO
Articulo 6 La MAE tiene la obligación de designar a los
responsables del gobierno electrónico
NO
NO
NO
NO
NO
Articulo 4 Interoperabilidad se determina por obligatoriedad
por las entidades públicas para compartir información con la
interoperabilidad
NO
NO
NO
NO
NO
Fuente. Elaboración Propia
4.2 .RIESGOSDEL CENTRODEDATOSDELAUNIVERSIDAD PÚBLICADEEL ALTO
Para la presentación de la información recolectada, se expone los datos como el
riesgo presente en los activos con la información de todos los estudiantes y los
respectivos datos de la institución. Es así que se procederá a desmenuzar con la
tabla 4.1 de riesgos existentes en el mismo centro de datos de la UPEA.
Seguidamente se procede a relevar la información de donde se colecta e indaga
que la Universidad Pública de El Alto no cuenta con políticas de seguridad. Así
también en la clasificación se base en los criterios de seguridad por niveles que son
clasificadas por la capa física, enlace red, transporte, aplicación y el sistema
eléctrico con el sistema de aire acondicionado como se muestra a continuación
como se muestra en la tabla 4.2.

91. - 76 -
Tabla 4.2 – Riesgos del centro de datos para la Universidad Pública de El Alto
RIESGO
PROBABILIDAD
(AMENAZA)
(P)(1-3)
SEVERIDAD
(GRADO DE
PERDIDAS
ESPERADA)
CONTROL
(C )
(1-3)
ÍNDICE DE
RIESGO
(P*S)/C
NIVELES DE
SEGURIDAD
(NO) TIENE/ (NO) CUMPLE
SISTEMA
ELÉCTRICO
*Sist. de Conexión a tierra por
falta de mantenimiento
3 3 1 9
* Planos del sist. Eléctrico.
*Generador con redundancia.
3 3 1 9
*Planta redundante en caso
falta de alimentación eléctrica
2 3 1 6
*Combustible para 72 horas
en caso de un evento
prolongado de los grupos
generadores
3 3 1 9
SEGURIDAD
DE
LA
CAPA
FÍSICA
*Certificado de Cableado y
estructurado en
Telecomunicaciones
3 3 1 9
*Decretos supremos 3251
*Decretos supremos 1739
3 3 1 9
*Diseño de red con estándares
internacionales ni la
certificación TIER
3 3 1 9
*Planos de las trayectorias del
cableado
3 3 1 9
*Planos de ubicación de Racks
y Gabinetes y una buena
distribución.
3 3 1 9
*Plan de inspección periódica
de los equipos de
comunicación.
3 3 1 9
*Auditoria de los equipos y
registro de entrada y salida.
3 3 1 9
*Monitoreo y conocimietos de
los equipos con acceso AP´s,
switch, hubs.
3 3 1 9
*Control del acceso al centro
de datos.
3 3 1 9

92. - 77 -
RIESGO
PROBABILIDAD
(AMENAZA)
(P)(1-3)
SEVERIDAD
(GRADO DE
PERDIDAS
ESPERADA)
CONTROL
(C )
(1-3)
ÍNDICE DE
RIESGO
(P*S)/C
NIVELES DE
SEGURIDAD
(NO) TIENE/ (NO) CUMPLE
SEGURIDAD
DE
LA
CAPA
ENLACE
*Control de los dispositivos que
se conectan arbitrariamente
por los usuarios.
3 3 1 9
*Historial de equipos confiables
con el registro de sus
direcciones físicas
3 3 1 9
*Análisis del tráfico de la red. 3 3 1 9
*Historial de configuraciones
de los equipos como el Switch,
hubs.
3 3 1 9
*Análisis de sniffer o
protocolos.
*Control de colisiones.
3 3 1 9
SEGURIDAD
DE
LA
CAPA
DE
RED
*Con almacenaje de la
información ni análisis de los
archivos logs, cuando existe
sucesos.
3 3 1 9
* Tabla con valores específicos
de las direcciones IP, (ARP)
3 3 1 9
*Clasificaciones de los
protocolos de enrutamiento y
uso adecuado
3 3 1 9
*Seguridad en la conexión
acceso a modo consola.
3 3 1 9
*Configuraciones hechas
según los routers (necesarias o
suficientes).
3 3 1 9
*Historial de las
configuraciones anteriores y
actuales en los routers
3 3 1 9
*Control de los password de
los routers.
3 3 1 9
SEGURIDAD
DE
LA
CAPA
DE
TRANSPORTE
*Cerrados todos los puertos
que no son necesarios UDP.
3 3 1 9
*Filtrado dinámico de
paquetes.
3 3 1 9
*Control de los encabezados y
corroboración de paquetes
legítimos en la red
3 3 1 9
*Software privativo en los
equipos de los usuarios finales
3 3 1 9
*Prácticas de uso en las reglas
de firewall.
3 3 1 9

93. - 78 -
RIESGO PROBABILIDAD
(AMENAZA)
(P)(1-3)
SEVERIDAD
(GRADO DE
PERDIDAS
ESPERADA)
CONTROL
(C )
(1-3)
ÍNDICE DE
RIESGO
(P*S)/C
NIVELES DE
SEGURIDAD
(NO) TIENE/ (NO) CUMPLE
SEGURIDAD
DE
LA
CAPA
DE
APLICACIÓN
*Plan de resguardo de la DMZ 3 3 1 9
*Control de las conexiones
remotas a equipos o servidores
3 3 1 9
*Seguimiento de la red o
filtrado de accesos.
3 3 1 9
*Alertas en caso de ataques. 3 3 1 9
*Protección de ataques a los
correos institucionales y al
servidor.
3 3 1 9
*Control adecuado al acceso
del servidor FTP
3 3 1 9
*Auditorías a las aplicaciones,
antes de la puesta en
funcionamiento
3 3 1 9
*Conocimiento del nro de
puertos que están abiertos del
servidor DNS.
3 3 1 9
*Monitoreo de solicitudes
extrañas por servidor Proxy
3 3 1 9
SISTEMA
DE
AIRE
CONDICIONADO
*Sistema de aire
acondicionado.
*Diagrama de la instalación
del aire acondicionado.
3 3 1 9
*Pasillos calientes, alturas de
pisos plata fones.
3 3 1 9
TOTAL DE RIESGO 366
Fuente. Elaboración Propia
Como se observó previamente en la tabla (4.2) se observa que la muestra el nivel
de riesgo con un total de 366 como el nivel presente en el centro de datos, que a su
vez se vuelve en el grado de perdida esperada debido a la ocurrencia de un suceso
particular y como una función de la amenaza y la vulnerabilidad. Con lo anterior
mencionado no se cumpliría la integridad de la información, la confiabilidad y aún
más la disponibilidad de la información que es vital para los estudiantes, docentes
y administrativos de la universidad.

94. - 79 -
4.2.1. Superficie de ataque del Centro de Datos de la UPEA
Para la presentación de la superficie de ataque se hace uso de la fórmula 3.3 que
nos muestra el nivel de exposición hacia los ataques de la red corporativa con este
cálculo se pretende asumir los riesgos que se tiene la información almacenada en
el centro de datos de la Universidad Pública de El Alto.
Tabla 4.3 - Servicios Web alojados en el Centro de datos de la UPEA
N
° SERVICIOS WEB
I
P
186.121.2
06.248
186.121.206.239 186.121.206.239
186.121.206.
239
186.121.206.2
40
186.121.206.253 186.121.206.237
1
www.up
ea.bo
www.arquitectura.
upea.edu.bo
www.vicerrectora
do.upea.bo
www.rrnnii.
upea.bo
www.siacop.
upea.bo
www.inscripciones.sist
emas.upea.bo
www.idiomas.u
pea.edu.bo
2
21/tcp
open ftp
21/tcp open ftp 21/tcp open ftp
21/tcp
open ftp
80/tcp open
http
80/tcp open http 21/tcp open ftp
3
80/tcp
open
http
80/tcp open http
80/tcp open
http
80/tcp
open http
443/tcp
open https
2000/tcp open
callbook
80/tcp open
http
4
443/tcp
open
https
111/tcp open
rpcbind
111/tcp open
rpcbind
111/tcp
open
rpcbind
-
8291/tcp open
unknown
-
5
5989/tcp
open
unknown
3306/tcp open
mysql
3306/tcp open
mysql
3306/tcp
open
mysql
- - -
6 -
7070/tcp open
realserver
7070/tcp open
realserver
7070/tcp
open
realserver
- - -
Fuente. Elaboración Propia
Entendiendo que no todos los estudiantes se conectan en el mismo horario o día
del total de estudiantes que cuenta la Universidad Pública de El Alto supondremos
que alrededor 500 estudiantes se conectan simultáneamente, a los puertos abiertos
en total son 30 y no existe control, no se cuenta con el control de secciones y
tampoco existe cifrado.
𝑇𝑜𝑡(𝑆𝑢𝑝𝐴𝑡𝑎𝑞𝑢𝑒) = (500 ) ∗ (30) ∗ (10) ∗ (10) (4.1)
𝑇𝑜𝑡(𝑆𝑢𝑝𝐴𝑡𝑎𝑞𝑢𝑒) = 1500000 (4.2)

95. - 80 -
Con la formula (4.1) se observa la que la superficie de ataque es 1.500.000, esto
supera por mucho siendo el límite máximo 1000 según (Sorell Slaymaker, 2018)
para la superficie de ataque lo cual nos muestra que tan vulnerable es para futuros
ataques. No se contempla que la cantidad de estudiantes es superior a 42 000
estudiantes hasta la gestión 2016.
4.3 PRESENTACIÓN DEL DISEÑO PARA LA SEGURIDAD CORPORATIVA
Para el diseño de la red corporativa se busca primeramente hacer un diseño que
será divida para un mejor entendimiento y se seguirá los siguientes puntos:
 Modularidad: Los diseños de las redes que soporten el crecimiento y
cambios mediante bloques constructivos.
 Elasticidad: Los diseños de las redes de campo tienen que tener diseños de
alta disponibilidad y su tiempo de funcionamiento debe ser de 100%.
 Flexibilidad: Los cambios en los negocios es una garantía para cualquier
empresa de ahí que se requiere una rápida adaptabilidad.
Para la presentación del modelo se busca unificar los criterios ya usados por la
seguridad por niveles y niveles de seguridad, para el modelado se hará el uso del
SDP (Software Define Perimetre) este modelo es aplicado por que lleva dentro sus
principios el Zero/Trust (Confianza cero) que está basado en los datos los usuarios,
dispositivos, la red, aplicaciones, automatización y análisis, en la figura 2.2 se
observa el diseño planteado donde nos muestra el modelado.
Para el modelado del sistema y/o funcionar es necesario hacer un diagrama de flujo
que muestre de forma ordenada la idea como se observar en la figura 4.10 tenemos
el diagrama de flujo donde iniciamos con la contextualización de a dónde va dirigido
el diseño, mediante la función del primer bucle mientras que (while) exista

96. - 81 -
solicitudes de información es el que lo conoceremos más adelante como SDP
Gateway, que nos muestra si existe la solicitud de un proceso y así conectarse con
la base de datos o aplicación, especifica que se encuentra en el centro de datos.
Antes de ingresar a la información se muestra dos condicionales que va a procesar
la solicitud y comprobar su autenticidad, autenticación y seguimiento de que
acciones realiza el usuario. Por Si ingresa a la red corporativa y al servidor NAS y
así ingresar al condicional y preguntar si cumple con la autenticación modular de
aplicación y por esa manera conectarse la base de datos al cabo de terminar las
acciones necesarias se conectarán al bucle de mientras que (while) que actúa como
el “SDP controler” y controla y sigue todo el proceso desde que se inicializa hasta
su culminación.
Antes de presentar el diseño es necesario presentar el diagrama de flujos con el
cual se hará entender el cómo debe funciona el diseño que está compuesto por 4
bloques seguidamente se presenta el diagrama de flujo la figura 4.10.

97. - 82 -
Figura 4.11 - Diagrama de Flujo del diseño de seguridad corporativa (Elaboración propia)
La presentación de la propuesta de diseño de para la seguridad por niveles para la
Universidad Pública de El Alto, se planteará en niveles que a su vez estarán
compuestas por la SEGURIDAD POR NIVELES (Corletti, 2011).
4.3.1. Nivel de Acceso
La capa de acceso representa el perímetro de la red, por donde entra o sale el tráfico
de la red de campus. Tradicionalmente, la función principal de los switches de capa
de acceso es proporcionar acceso de red al usuario. Los switches de capa de
acceso se conectan a los switches de capa de distribución, que implementan
tecnologías de base de red como el routing, la calidad de servicio y la seguridad.

98. - 83 -
Para satisfacer las demandas de las aplicaciones de red y de los usuarios finales,
las plataformas de switching de última generación ahora proporcionan servicios más
convergentes, integrados e inteligentes a diversos tipos de terminales en el
perímetro de la red. La incorporación de inteligencia en los switches de capa de
acceso permite que las aplicaciones funcionen de manera más eficaz y segura en
la red con el uso del vlans o vpn y segmentación.

99. - 84 -
Tabla 4.4 - Seguridad en el nivel de acceso
NIVEL DE ACCESO
SEGURIDAD POR
NIVELES
PILARES DE ZERO TRUST
(CONFIANZA CERO)
NORMATIVA
MEDIDAS DE
CONTINGENCIA
SEGURIDAD
FÍSICA
Inspección de MAC y
su ubicación de
equipos conectados a
la red.
SEGURIDAD
DE
REDES
La autenticación continua
de los usuarios
Ley 164, art. 54
derechos de los
usuarios.
Políticas de
seguridad,
registro de
equipos y planos
de ubicación.
Análisis de tablas
ARP
Tecnología de
Identificación, credencial
y administración de
acceso "autenticación
multifactorial"
DS. 1783 art.2 inciso
i) Transferir la
información por
medios electrónicos,
con fines educativos
- vi) seguridad de la
información
Switch
Caracterización de
los canales, con la
identificación clara
marcada y numerada
DS. 1783 art.2 inciso
vi) seguridad de la
información Art. 56
e) la organización
debe garantizar la
seguridad a perdidas
y alteraciones o
tratamientos no
autorizados
Switch Politicas
de seguridad
Identificación de
tramos críticos donde
se transmita
información delicada
o importante
Monitoreo continuo y
validación de
confiabilidad de usuario
DS. 1783 art.2 inciso
vi) seguridad de la
información Art. 56
e) la organización
debe garantizar la
seguridad a perdidas
y alteraciones o
tratamientos no
autorizados
vlan, switch
Planos de
instalaciones
eléctricas, cableado
de comunicación
Políticas de
seguridad
políticas de
seguridad
Control de cambios,
toda modificación
debe ser
documentada.
Tecnología que asegure
la interacción de usuarios
Políticas de
seguridad
Políticas de
seguridad
Guardar la
información de
documentos archivos
DS. 1783 art. 56
protección de datos
personales
políticas de
seguridad
Control de módems y
Hubs y repetidores
que se conecten a la
red
SEGURID
AD
DE
DISPOSI
TIVOS
Confiabilidad de los
dispositivos
switch, routers
Políticas de
seguridad

100. - 85 -
Análisis de la
topología de red
Sistemas de registros de
los dispositivos
DS. 1783 art.2 inciso
vi) seguridad de la
información Art. 56
e) la organización
debe garantizar la
seguridad a perdidas
y alteraciones o
tratamientos no
autorizados
Diseño de la red
Estrategias de
crecimiento lógico de
la red
Evaluación para cada
solicitud de acceso
DS. 1783 art.2 inciso
vi) seguridad de la
información Art. 56
e) la organización
debe garantizar la
seguridad a perdidas
y alteraciones o
tratamientos no
autorizados
Planificación de
crecimiento de
red, políticas de
seguridad
Asignación de
prioridades y reservas
para el acceso a la
red
Comprobación: estado,
versión de software ,
estado de protección,
habilitación de cifrado
DS. 1783 art.2 inciso
vi) seguridad de la
información Art. 56
e) la organización
debe garantizar la
seguridad a perdidas
y alteraciones o
tratamientos no
autorizados
switch, QoS
Puntos de acceso de
red debe existir
Razón de su
existencia
DS. 1783 art.2 inciso
vi) seguridad de la
información Art. 56
e) la organización
debe garantizar la
seguridad a perdidas
y alteraciones o
tratamientos no
autorizados
switch, aps,
hubs,
repetidores
Fuente. Elaboración Propia
4.3.2. Nivel de Distribución
En el nivel de distribución el mismo añade los armarios de alambrado utilizando
conmutadores para segmentar y aislar la red de los problemas del entorno. De modo
semejante este nivel adiciona las conexiones WAN a los bordes del campo y ofrece
un nivel de seguridad con los corta fuegos. A menudo este nivel actúa como frontera
de control y de servicios entre el nivel de acceso y el principal con la implementación
de proxy que trabaja de modo transparente o sistemas de control de intrusos para
presentación de aspectos que se consideran en este se presenta en la tabla 4.5.

101. - 86 -
La capa de distribución interactúa entre la capa de acceso y la capa de núcleo para
proporcionar muchas funciones importantes, incluidas las siguientes:
 Agregar redes de armario de cableado a gran escala.
 Agregar dominios de difusión de capa 2 y límites de routing de capa 3.
 Proporcionar funciones inteligentes de switching, de routing y de política de
acceso a la red para acceder al resto de la red.
 Proporcionar una alta disponibilidad al usuario final mediante los switches de
capa de distribución redundantes, y rutas de igual costo al núcleo.
 Proporcionar servicios diferenciados a distintas clases de aplicaciones de
servicio en el perímetro de la red.

102. - 87 -
Tabla 4.5 - Seguridad de distribución
NIVEL DE DISTRIBUCIÓN
SEGURIDAD POR
NIVELES
PILARES DE ZERO
TRUST (CONFIANZA
CERO)
NORMATIVA
DISPOSITIVO
HARDWARE
/SOFTWARE
SEGURIDAD
DE
ENLACE
Control de
direcciones de
hardware en el
MAC
SEGURIDAD
DE
RED
Perímetros desde el
borde de la red y
segmentar y aislar
datos críticos de otros
datos
DS. 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
switch,
routers
auditorio de
configuraciones
brige o switch
Controlar los accesos
privilegiados a la red
DS. 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
control de
paquetes
Análisis de trafico
Controlar los flujos de
los datos de internos y
externos
DS 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
IDS,
firewall
Análisis de
colisiones
Tomar decisiones de
políticas de confianza
dinámicas sobre el
tráfico de redes y
datos
DS 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
router
Detección de
sniffer y
analizadores de
protocolos
tener la capacidad de
segmentar y aislar y
controlar la red
DS. 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
IDS
Evaluación de los
puntos de acceso
impedir el robo de
credenciales
DS. 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
router,
hotspot
Evaluación de
dispositivos
blutooth y otros
que se conecten
a la red
DS. 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
Políticas de
seguridad
Fuente. Elaboración Propia
4.3.3. NIVEL PRINCIPAL DE CONEXIÓN A INTERNET (CORE O BACKBONE)
La capa de núcleo es la conexión principal hacia el internet conocido también como
backbone donde se tiene la red conectada hacia los demás medios de
comunicación, esta a su vez conecta varias capas de la red del campus que forma

103. - 88 -
la red corporativa de a modelar. La capa de núcleo funciona como agregado para el
resto de los bloques del modelo y une con el resto de la red. El propósito principal
de la capa de núcleo es proporcionar el aislamiento de fallas y la conectividad de
backbone de alta velocidad.
Un diseño de red de campus de tres niveles para organizaciones donde las capas
de acceso, de distribución y de núcleo están separadas. Para armar un diseño de
disposición de cables físicos simplificado, escalable, rentable y eficaz, se
recomienda armar una topología de red física en estrella extendida desde una
ubicación central en un edificio hacia el resto de los edificios en el mismo campus.
En algunos casos, debido a la falta de restricciones físicas o de escalabilidad de la
red, no es necesario mantener las capas de distribución y de núcleo separadas. En
las ubicaciones de campus más pequeñas donde hay menos usuarios que acceden
a la red, o en los sitios de campus que constan de un único edificio, puede no ser
necesario que las capas de núcleo y de distribución estén separadas como se
muestra en la tabla 4.6.

104. - 89 -
Tabla 4.6 - Seguridad de nivel de conexión a internet
NIVEL DE CONEXIÓN PRINCIPAL ASÍ EL INTERNET
SEGURIDAD POR NIVELES
PILARES DE ZERO
TRUST (CONFIANZA
CERO)
NORMATIVA
MEDIDAS DE
CONTINGENCIA
SEGURIDAD
DE
RED
Control de contraseñas
en los Routers
SEGURIDAD
DE
RED
Control de acceso
privilegiado
Ley 164, art. 54 derechos de los
Usuarios
Políticas de
seguridad
Configuraron
innecesarias del Routers
Políticas de
confianza
dinámica de las
redes y datos
DS. 1783 art.2 inciso i)transferir
la información por medios
electrónicos, con fines
educativos - vi) seguridad de la
información.
Router, políticas
de seguridad
Realizar el resguardo de
las configuraciones del
Router
Gestionar flujos
de datos de
entrada y salida
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
FIREWALL, IDS
Empleo de protocolos de
ruteo es crítico pues la
mayor flexibilidad con el
enrutamiento dinámico
(RIP, IGRP, EIGRP, OSPF)
Detección de
virus en la red
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
ROUTER,
FIREWALL,IDS
Listas de control de
acceso mediante el
control y uso de firewall
Segmentar la red
y aislar datos
críticos de otros
datos
DS. 3251 Art. 5 implementación
de gobierno electrónico
ROUTER,
FIREWALL,IDS
Permitir generar alarmas
necesarias con los
Archivos Logs
SEGURIDAD
DE
CARGA
DE
TRABAJO
El uso de datos
contenidos en
máquinas
virtuales
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
Servidor SDP
control
Seguridad en el acceso
por consola que necesita
el usuario experto puede
acceder al equipo y
cambiar el password
Autenticación
muti-factor,
control de acceso
adecuado a las
aplicaciones de
confianza cero
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
router, políticas
de seguridad
Planeamiento de
mejores rutas al
momento de enviar y
recibir paquetes ICMP
ANÁLISIS
DE
LA
SEGURIDAD
Aprovechamiento
de herramientas
como gestionar la
información.
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
Router

105. - 90 -
Solicitud y respuesta de
eco (ping) ICMP
Análisis De La
Seguridad
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
FIREWALL, IDS
Obtener respuesta que
niega de forma rápido y
obtener "respuesta de
destino no alcanzable"
Análisis del
comportamiento
del usuario de
seguridad en
tiempo real
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
servidor SDP
control
Realizar la verificación de
las tablas ARP, para
evitar ataques ARP
Orientar defensas
de manera más
inteligente con el
análisis de datos
de manera más
proactiva antes
que ocurra un
incidente
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
Router
Realizar verificación de
direcciones IP, tanto
estático, dinámico y su
buen sub-neteo de la red
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
router
seguridad
en
la
capa
de
transporte
Controlar y verificar los
establecimientos de
sección y los puertos
DS. 1783 art.2 inciso i)transferir
la información por medios
electrónicos, con fines
educativos - vi) seguridad de la
información
Firewall
Filtrado dinámico de
paquetes y Cierre de los
puertos que no se
utilicen mediante el
Firewall
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
Firewall
Controlar y verificar los
encabezados de puerto
de origen y puerto de
destino
DS. 1783 art.2 inciso i)transferir
la información por medios
electrónicos, con fines
educativos - vi) seguridad de la
información
IDS
Control de virus
(troyanos y conexiones a
la inversa
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
Antivirus

106. - 91 -
seguridad
de
aplicación
Especificar los accesos de
grupos de usuarios con
sus permisos
correspondiente,
controlar los archivos
LOG´s
DS. 1783 art.2 inciso vi)
seguridad de la información Art.
56 e) la organización debe
garantizar la seguridad a
perdidas y alteraciones o
tratamientos no autorizados
servidor SDP
control
Control de Accesos
remotos y seguimiento,
verificación
DS. 1783 art. 56 protección de
datos personales
servidor SDP
control
Usos de buenas prácticas
del firewall con el
seguimiento, filtrar
acceso no autorizados,
alertar en caso de
ataques o
comportamiento extraño
DS 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
Firewall
Revisar espacios de los
discos rígidos dedicar
grandes áreas de discos
al almacenamiento de
mensajes, y separar esta
área del resto del
sistema
DS 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
firewall
aplicación web
Revisar puertos FTP 20
y21 con filtraciones al
pasaje entrante o
saliente de los bit SYN y
ACK
DS 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
Firewall
Revisar la configuración y
especial control de
tráfico TCO puerto 53
DNS
DS 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
WAF
control de tráfico de
servidores de correo
electrónico de spam
DS 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
WAF
Control del servidor de
almacenamiento de
archivos, no permitir
todo tipo de archivos que
infecten al equipo o la
red, que contenga
información del creación.
DS 1793 Art. 56 e) la
organización debe garantizar la
seguridad a perdidas y
alteraciones o tratamientos no
autorizados
IDS, WAF
Control de aplicaciones
desarrolladas por
terceros
DS. 1793 art. 22 repositorio
estatal de software libre registro
de aplicaciones
WAF
Fuente. Elaboración propia

107. - 92 -
Seguidamente para el diseño corporativo se deberá contar con el esquema que
cuente en su funcionamiento el uso de seguridad de niveles con los que se pretende
disminuir el nivel del riesgo, a continuación, se presenta la Figura 4.12 donde se
modela el diseño de la red corporativa para la Universidad Pública de El Alto.
Figura 4.12 – Diseño de la Red Corporativa para la UPEA (Elaboración Propia)
Así mismo para mejor estudio se desglosará los cuatro bloques como ser
Universidad de la CEUB, Borde la Universidad, Borde del proveedor y sede de la
universidad, por las que está compuesto el modelo de la seguridad de una red
corporativa que a continuación se desmenuza.

108. - 93 -
4.3.4. Universidad de la CEUB (UPEA)
4.3.4.1. Centro de Datos
El centro de datos es el ambiente donde se disponen los componentes que
almacenan la información, comunicación con la entidad por esta razón se tiene
como bien a resguardar con mayor importancia tanto en la parte de alimentación
eléctrica y buena refrigeración más aun un control estricto al acceso del personal
contemplando la importancia de certificación del TIER III.
Este aspecto se le considera como la parte física que son los discos duros o solidos
donde se almacena la información, que a su vez se comunica con el enrutador o
firewall y es monitoreada por el SDP controler que a su vez monitorea y controla el
SDP Gateway, SDP cliente para tener la implementación correcta de confianza
Cero.
4.3.4.2. Firewall´s
Un firewall puede ser hardware o software dependiente a cada requiriendo de cada
entidad o su capacidad adquisitiva, pero para en esta parte está arreglada por el
Firewall de aplicación de web, el sistema de detección de intrusos.
WAF (firewall de aplicaciones web) este elemento tiene la tarea de monitorear de
manera más específicas a todas a las aplicaciones web que tenga la entidad para
disminuir las vulnerabilidades existentes.
IDS (sistema de detección de intrusos) es el encargado de monitorear el tráfico y
comportamiento de los usuarios dentro la red interna y que tipo de actividad realizan
en el tiempo que mantienen la conexión con el centro de datos o entre la misma red
interna.

109. - 94 -
4.3.4.3. Núcleo de la entidad
Está compuesto por los equipos de comunicación como ser los swichts que son los
que interconectan los equipos de computación, routers los encargados de
direccionar los datos y los puntos de acceso que son los que brindan la
interconexión con los dispositivos móviles hacia el internet o a la misma entidad de
ser necesario.
4.3.4.4. Distribución de edificio
En la distribución es la encargada de la segmentación de las diferentes áreas
mediante la separación de la red y de los ambientes de trabajo y así mismo
delegando las tareas y funciones y marcando la parte física y lógica que permitían
la comunicación para así tener mejor control de todos los elementos de la entidad.
4.3.5. Borde de la universidad
Así mismo el borde de la universidad es un conjunto de servidores que trabajan
como espejos de los servidores originales que se encuentran en el centro de datos
y donde solo guardan información de forma volátil y no así a la información que
puede comprometer a la institución.
4.3.5.1. SDP Controller
El “SDP CONTROLER” que en la traducción es software definido para perímetro
que es útil para el controlador las diferentes conexiones y las actividades que se
realizan entre los usuarios finales y las aplicaciones en la plataforma web, a su vez
es útil debido a que forma parte del plano de control y este a su vez se encarga de
monitorear tanto al cliente SDP, SDP Gateway.

110. - 95 -
4.3.5.2. SDP Gateway (borde de controlador)
El SDP Gateway actúa con el “plano de datos” transmitiendo el tráfico de red a los
recursos especificados por el SDP controler, sirve como punto de terminación de
acceso para la mutua seguridad de la capa de transporte desde el cliente SDP y el
punto final punto visible o invisible para los recursos de la aplicación, es el punto
de aplicación de políticas de trayectoria de datos.
4.3.5.3. SDP cliente
El “SDP CLIENTE” es el usuario que tiene una la opción de trabajar desde otro lugar
que no sean los ambientes de la entidad ya sea desde su casa o diferente lugar
donde se conecte con su equipo que está debidamente identificado, autenticado,
autorizado y monitoreado y seguimiento por SDP CONTROLER de todas las
actividades que realiza.
4.3.5.4. Cloud
Cloud son tecnologías que habilita al usuario el consumo de servicios pagando solo
por lo que se consume, de forma escalable, elástica, flexible y por medio de un
portal de auto aprovisionamiento. Escalabilidad y Elasticidad se refiere a la
capacidad de hacer crecer o decrecer las características físicas y Flexibilidad a la
capacidad de ajustar y desplegar rápidamente soluciones a las necesidades
particulares de la organización. Las tecnologías Cloud ofrece al usuario diversos
formatos, comúnmente llamado modelos de servicios entre los cuales se
encuentran: IaaS, PaaS, SaaS ISP 1, ISP2.
4.3.6. Centro de Datos Sucursal
Con la gestación de datos en gran cantidad por el funcionamiento puede existir o no
esto entendiendo que no todas las sedes pueden requerir un centro de datos.

111. - 96 -
4.3.6.1. Tele Operador
El Tele operador es la persona que tiene acceso a plataformas donde se ingresa a
los servicios de páginas web y a la base de datos de la institución y así realizar
consultas o modificar datos de tener la autorización, también esto se lo realiza de
forma remota desde la sede hacia la central, esto con el objetivo de realizar
consultas o insertar datos de ser necesario debido a que toda la información se
centralizan en el centro de datos de la Universidad y de esta manera es autorizado
y autenticado por el SDP CONTROLER.
Seguidamente se mostrará el diagrama lógico en la figura 4.12 del diseño que estará
separada por la parte que se le mostro anteriormente en la figura 4.11.
Figura 4.13 - Diseño lógico de la red corporativa (Elaboración Propia)
4.4 . DEMOSTRACIÓN DE LA HIPÓTESIS
En la demostración de la hipótesis se tiene como fin el resguardo de la información
debido a esto se contempla la necesidad de hacer mejoras continuas, con el diseño
de la red corporativa se reduce el índice de riesgo debido a que el SPD entre uno

112. - 97 -
de sus principales estados es el control del flujo de la información y así como el uso
del mismo como se lo muestra en la tabla 4.7.
En la tabla 4.7 se muestra los niveles de riesgos donde se muestra los riesgos con
la ayuda de la seguridad por niveles que contempla la seguridad física, red, enlace,
transporte y aplicación. Se añade la probabilidad de la amenaza, severidad con el
grado de perdidas, el nivel de control que se tiene sobre el nivel de seguridad y así
lograr un índice de riesgo que como máximo nivel es tres por cada seguridad.
Tabla 4.7 - Índice de riesgos con el diseño de la Red Corporativa
RIESGO
PROBABILIDAD SEVERIDAD CONTROL
ÍNDICE DE
RIESGO
(C) (P*S)/C
(AMENAZA)
(GRADO DE
PERDIDAS
ESPERADA)
(1-3)
(P) (S)
(1-3) (1-3)
SISTEMA
ELÉCTRICO
Sistema de Conexión a
tierra Si operable por
falta de mantenimiento
1 3 3 1
Sistema Eléctrico Si
cuenta con los planos y
Si tiene el generador con
redundancia.
3 3 3 3
Si cuenta Planta
redundante en caso falta
de alimentación eléctrica
1 3 3 1
Si cuenta con
combustible para 72
horas en caso de un
evento prolongado para
utilización de los grupos
generadores
1 3 3 1
SEGURIDAD
DE
LA
CAPA
FÍSICA
Si se encuentra
certificado el Cableado y
estructurado de
Telecomunicaciones
1 3 3 1
Si se cumple con los
decretos supremos 3251
1739
1 1 3 0,33333333
Si se tiene diseño de la
red con estándares
internacionales ni
cumplimiento de la
certificación TIER
1 3 3 1

113. - 98 -
Si cuenta con planos de
las trayectorias del
cableado
1 3 1 3
Si se cuenta con planos
de ubicación de Racks y
Gabinetes y su buena
distribución
2 3 3 2
Si cuenta con plan de
inspección periódica de
los equipos de
comunicación
1 3 3 1
Si cuenta con auditoria
de los equipos y registro
de entrada y salida.
2 3 3 2
Si se tiene conocimiento
y monitoreo de equipos
de acceso AP´s, switch,
hubs.
1 3 3 1
Si se tiene control sobre
acceso al centro de
datos, acceso con
préstamo de credencial
para ingreso.
1 3 3 1
SEGURIDAD
DE
LA
CAPA
ENLACE
Si se tiene control de los
dispositivos que se
conectan arbitrariamente
por los usuarios
2 3 3 2
Si existe historial de
equipos confiables con el
registro de sus
direcciones físicas
2 3 2 3
Si existe análisis del
tráfico de la red.
2 3 3 2
Si se tiene Historial de
las configuración de los
equipos como se Switch,
hubs.
2 3 3 2
Si se tiene análisis de
sniffer o protocolos, ni
control de colisiones.
2 3 3 2
SEGURIDAD
DE
LA
CAPA
DE
RED
Si se guarda y analiza los
archivos logs, cuando
existe sucesos
2 3 3 2
Si cuenta con una Tabla
con valores específicos
de las direcciones IP,
(ARP)
1 3 3 1

114. - 99 -
Si se tiene la
clasificaciones de los
protocolos de
enrutamiento y uso
adecuado
2 3 3 2
Si se tiene seguridad en
la conexión acceso a
modo consola
1 3 3 1
Si se conoce si las
configuraciones hechas
en los routers son
necesarias o suficientes
3 3 3 3
Si se tiene guardada las
configuraciones
anteriores y actuales en
los routers
2 3 3 2
Si se tiene control de los
password de los routers.
2 3 3 2
SEGURIDAD
DE
LA
CAPA
DE
TRANSPORTE
Si se tienen cerrados
todos los puertos que Si
son necesarios UDP,
2 3 3 2
Si existe filtrado dinámico
de paquetes
2 3 3 2
Si se tiene control de los
encabezados y
corroboración de
paquetes legítimos en la
red
3 3 3 3
Se cuenta con Software
privativo en los equipos
de los usuarios finales
3 3 3 3
Si se tiene buenas
prácticas de uso de
reglas de firewall
2 3 3 2
SEGURIDAD
DE
LA
CAPA
DE
APLICACIÓN
Si se cuenta con un plan
de resguardo de la DMZ
2 3 3 2
Si se tiene control de las
conexiones remotas a
equipos o servidores
2 3 3 2
Si se tiene seguimiento
de la red o filtrado de
accesos
2 3 3 2
Si se tiene alertas en
caso de ataques
2 3 3 2
Si se tiene protección de
ataques a los correos
institucionales y al
servidor como tal
2 3 3 2

115. - 100 -
Si se controla
adecuadamente si
acceden al servidor FTP
2 3 3 2
Si se audita las
aplicaciones antes de la
puesta en funcionamiento
2 3 3 2
Si se sabe que puertos
están abiertos del
servidor DNS
1 3 3 1
Si se monitorea
solicitudes extrañas por
servidor Proxy (Si se
tiene)
2 3 3 2
SISTEMA
DE
AIRE
A
CONDICIONADO
Sistema de aire
acondicionado, diagrama
de la instalación del aire
acondicionado
1 3 3 1
Pasillos calientes, alturas
de pisos plata fones
1 3 3 1
TOTAL DE RIESGO 73,3333333
Fuente. Elaboración Propia
En la tabla 4.3 entrega un índice de riesgo inferior 73.33 a la inicial de 366 con lo
que nos da una clara muestra que se redujo el índice de riesgo. Por lo tanto, queda
demostrado que el nivel de riesgo a reducido y la seguridad en la red corporativa ha
mejorado.

116. - 101 -
CAPÍTULO QUINTO
PRESENTACIÓN DE RESULTADOS
5 . ANÁLISIS Y PRESENTACIÓN DEL DISEÑO DE ALTO NIVEL
5.1 ANÁLISIS Y PRESENTACIÓN DEL DISEÑO
Una vez presentada el diseño en el capítulo cuarto se tiene como fin el llevar a cabo
el prototipo que a su vez responda el diseño que cumplirá con los criterios de
confianza cero y la legislación boliviana que norma el uso adecuado de las
tecnologías con la implementación de software libre y así lograr la interoperabilidad
de entre entidades públicas y privadas como se muestra en la figura 5.1.
Figura 5.1 - Diseño Lógico de la Red Corporativa (Elaboración Propia)
5.2 . PRESENTACIÓN DEL MODELO PRÁCTICO
Seguidamente para la presentación de la parte práctica y la implementación se lo
realiza en un entorno virtualizado y controlado donde se observará los diferentes
servicios que componen un entorno de seguridad que responda al diseño
anteriormente mencionado.

117. - 102 -
Para esto se compondrá de la siguiente manera; el centro de datos donde estarán
implementados los servicios como ser:
 Apache, es el servidor de página WEB.
 Postgresql, es la base de datos que utilizan los diferentes servicios.
 Postfix, es el servidor de correo electrónico corporativo.
En el núcleo donde se transfiere del centro de datos a la red constara con los
siguientes servicios:
 Bind9, es el servidor de DNS de la red corporativa.
 Ssh; es el protocolo de administración remota que sirve para controlar o
modificar los servidores.
 Snmp; es un protocolo de administración que facilita el intercambio de
información entre los dispositivos conectados a la red (router, switches,
máquinas de los usuarios, servidores).
 Squid; es un servidor proxy para la web con cache.
 Kerberos; es un protocolo de autenticación de redes internas o externas.
 Gpg; es una herramienta de cifrado y firmas digitales.
 Iptables; es el firewall que viene de forma nativa en las distribuciones de
Linux.
 Openvpn; es una herramienta de conectividad basada en SSL que permite
conectividad punto a punto.
 Snort; este es un sistema de detección de intrusos en la red.
 Mod_security; este es el firewall de aplicación a la web.
 Zabbix: este se encarga del monitoreo constante de los equipos y su
comunicación, estado.
 Bacula: sistema de backups para la red de servidores.
Se mostrará a continuación el esquema lógico de la red con los servicios
anteriormente mencionados, donde se observa que está compuesto por dos
servidores que tienen alojado los servicios que se mencionaron con anterioridad,
estos dos servidores cumplen, el primero su función es resguardar la información,
monitorear los accesos, aplicar tablas de filtrado a nivel de paquetes y denegar

118. - 103 -
accesos de ser necesarios, el segundo servidor tiene la función principal de
entregar los servicios tanto como ser consultas a la web o direccionar los correos
electrónicos, todo con el fin de brindar los servicios a los usuarios como se muestra
en la figura 5.2
Figura 5.2 - Modelo práctico de la configuración (Elaboración Propia)
5.2.1. Servicios instalados en el servidor (debían-DNS1)
En la figura 5.2 se tiene los siguientes servicios en las máquinas virtuales como se
detalla donde se muestra la cantidad de servicios y puerto usan y su respectiva
función y que medida de seguridad que se implementa para robustecer el grado de
complejidad para atacantes o intrusos que deseen acceder a los mismos, como ser
la tabla 5.1 a continuación.

119. - 104 -
Tabla 5.1 - Servicios que se encuentran instalados en el srv-FWR
NOMBRE PUERTO PROTOCOLO FUNCIÓN
MEDIDA DE
SEGURIDAD
NIVEL DE
TRABAJO
bind9 (DNS) 53 TCP/UDP
La función es de
resolver los
nombres a una
dirección IP
Cambiar los
permisos de bind9
para que , se
aumenta el nivel de
cifrado en el archivo
de la llave
TCP/UDP=
TRANSPORTE
Ssh (Secure
Shell)
22 TCP
Es un protocolo de
administración
remota
Cifrado de
información y
autenticación
SSH=
APLICACIÓN
Snmp (simple
Network
management
los protocol)
161 TCP/UDP
Establecer una
buena
administración en
los equipos de
comunicación en
la red
Se debe cambiar el
nombre de la
comunidad para que
otros usuarios no
puedan acceder al
servicio.
UDP=
TRANSPORTE
TCP/IP=
APLICACIÓN
Squid (Proxy) 3128 TCP
Es un servicio que
cachea la el
contenido de las
paginas weby
trabaja con los
siguientes
protocolos hhtp,
ftp, tls, ssl https
El control utilizado es
mediante listas de
acceso o denegación
de servicios
APLICACIÓN
Kerberos 750:88 TCP/UDP
es el tercero de
confianza
denominado por
tener un centro de
distribuciones de
claves “KDC”
Para que tenga
funcionamiento antes
debe estar en
funcionamiento un
DNS
APLICACIÓN
Gpg (Gnu
Privacy
Guard)
------- -------
Cifrar y firmar
digitalmente
los archivos
Cifrar y firmar
digitalmente de los
archivos a copiar
APLICACIÓN
Iptables -------
TCP/IP,
UDP,
ICMP
Su tarea es el
realizar el filtrado
de paquetes
Es la primera
defensa ante un
posible escenario de
un ataque hacia
nuestra red,
haciendo uso de
reglas
RED
Snort -------
TCP, UDP,
ICMP,
IP,DNS,
FTP,SNMP
Es un sistemas
dirigido a la
detección de
intrusos (IDS)
Este sistema de
control que cuenta
con un lenguaje de
creación de reglas en
el que se puede
definir los patrones
para monitorizar el
sistema
RED
Mod_Security
(WAF)
------
HTTP,
HTTPS
Es un firewall de
aplicaciones web
Este se encarga de
proteger de posibles
ataques realizados al
servidor web
APLICACIÓN

120. - 105 -
NOMBRE PUERTO PROTOCOLO FUNCIÓN
MEDIDA DE
SEGURIDAD
NIVEL DE
TRABAJO
Bacula
9101
9102
TCP/IP
UDP
Copia de
seguridad
Solución empresarial
de copias de
seguridad (Backups)
orientado a recuperar
archivos e
información critica
APLICACIÓN
Zabbix
10050
10051
TCP/IP,
UDP
Monitorear
parámetros de
una red
Es un software que
cumple la función de
monitorear a los
servidores o
dispositivos
conectados a la red
APLICACIÓN
Fuente. Elaboración Propia
5.2.1.1. Bind9 (DNS)
El servicio de bind9 es el que cumple la función de DNS donde es el primero en ser
objeto de consultas mal intencionadas (transferencia de zonas) con el fin de
conseguir información de la infraestructura debido a que en su configuración guarda
las direcciones internas del servidor web, correo electrónico y el dominio al que
pertenece. En la ilustración 5.3 se muestra la llave con la que viene por defecto al
momento de instalar el bind9 que es baja como se muestra en la figura 5.3 se tiene
en un principio la información sin al realizar la trasferencia de zona en texto plano
por lo cual el atacante logra el objetivo que es conseguir la información más
delicada.
Figura 5.3 - Llave de rndc.key (Sin seguridad), (Elaboración Propia)
En la figura 5.4 se puede conseguir una nueva firma que es de 512 bits de longitud
y aumentado así la seguridad al aumentar el nivel de cifrado y lograr mitigar en
primera instancia consultas mal intencionadas al servidor DNS.

121. - 106 -
Figura 5.4 - Llave de rndc.key (Llave cifrada), (Elaboración Propia)
Se cambia el usuario dueño del archivo rndc.key, siendo que este archivo es donde
se guarda la llave para el nivel de cifrado esto con el fin de que puedan otros
usuarios cambiar o modificar como se muestra en la figura 5.5.
Figura 5.5 - Cambio de dueño del archivo rndc.key (Elaboración Propia)
5.2.1.2. Ssh
El servicio de ssh es el encargado de crear la credencial para que puedan acceder
de forma remota los usuarios a quienes tendrán la responsabilidad de no permitir el
acceso libre de cualquier persona ajena a la institución. En la parte de seguridad se
puede designar al usuario que acceda y desde que IP accederá de al servidor de
forma remota como se muestra en la figura 5.6.
Figura 5.6 - Configuración de que equipos pueden acceder por SSH, (Elaboración
Propia)
En la siguiente conexión se muestra cómo se puede designar desde que IP y por lo
que debe ingresar siendo que solo esa IP y el usuario asociado a esta puede tener
acceso al mismo, una máquina tiene acceso con el usuario Javier y con IP amigo
dentro de la lista de autorización como lo muestra la figura 5.7, con esta seguridad

122. - 107 -
no es suficiente, ya que otra persona que tenga conocimiento puede suplantar al
usuario y la IP.
Figura 5.7 - Acceso de cliente por SSH, (Elaboración Propia)
La seguridad que se tiene es una sola medida el que se asocie la IP y al usuario,
conociendo que la información de este tipo se puede burlar y debido a que haciendo
un estudio o conociendo algunas de estas operaciones se podría pensar que el
atacante puede hacer una suplantación de la dirección IP y usar el usuario asociado
a este, es así que se realiza la creación de las llaves pública y privada que ayuda
a crear un nivel más de seguridad. La seguridad es mejorada con la creación de las
llaves pública y privada con las que se identificara como equipo autorizado para
autenticarse como se muestra en la ilustración 5.8, se observa la creación con el
rsa.

123. - 108 -
Figura 5.8 - Creación de las llaves pública, privadas (Elaboración Propia)
Seguidamente se copiará la llave pública al equipo autorizado como lo muestra en
la siguiente figura 5.9
Figura 5.9 - Copia de la Llave Pública, (Elaboración Propia)
Y así tenemos la comunicación de forma que se comprueba y autoriza si el usuario
es verdadero como se muestra en la ilustración 5.10. Al mismo tiempo que accede
a una máquina se puede acceder a las aplicaciones que se tiene instaladas en el
servidor, pero esto se puede negar que se abran otras ventanas con el cambio en
el archivo /etc/ssh/sshd_config la línea de yes por no “X11Forwarding No”.

124. - 109 -
Figura 5.10 - Configuración de apertura de ventanas por ssh, (Elaboración Propia)
5.2.1.3. SNMP
Snmp (simple network management protocol) es el protocolo que se encarga de
administrar los equipos de comunicación de la red desde cuantos puertos hasta el
funcionamiento en sus interfaces. Para lo cual se debe realizar una configuración
en el archivo de configuración como se muestra a continuación en la ilustración 5.11.
Figura 5.11 - Configuración del SNMP, (Elaboración Propia)

125. - 110 -
Seguidamente se buscará la información necesaria para el monitoreo y estado del
equipo configurado con para que brinde información al servidor snmp para el
ejemplo se usó un router Mikrotik de donde se obtiene la información de las
interfaces para y el estado de los mismos, así como la memoria de total y la
frecuencia con la que trabaja el microprocesador, como se muestra en la figura 5.12.
Figura 5.12 - Información de recolección de información del router, (Elaboración
Propia)
5.2.1.4. Squid
El servidor squid se encarga de formar las listas de acceso o de negar acceso a
internet o hacia otros dominios o direcciones a las cuales se les pueda restringir
esto en cumplimiento de las políticas de seguridad de cada institución, para el tema
de seguridad se lo configura realizando un proxy transparente que será el ente
encargado de verificar a donde es el destino al cual se quiere enviar la solicitud de
información o de donde proviene y a que páginas accede, se realiza la siguiente

126. - 111 -
configuración adecuada de autenticación con un usuario contraseña antes de
acceder al servicio como una medida de seguridad que si bien se le da al momento
de navegar por la red corporativa como se muestra en la figura 5.13.
Figura 5.13 - Advertencia al acceso por SQUID, (Elaboración Propia)
Así mismo se configura el bloqueo de dominios para que no accedan los usuarios a
dominios no permitidos como se muestra en la figura 5.14.
Figura 5.14 - Configuración de bloqueo de Dominio (Elaboración Propia)
Con la configuración realizada se puede observar cómo se brinda la seguridad de
la autenticación al momento de que el usuario desea entrar a navegar le pide
primero que se legitime y muestra el siguiente mensaje como se observa en la figura
5.15.
Figura 5.15 - Identificación para Acceder al servicio de Internet (Elaboración
Propia)
Con la autenticación se accede a la página que se encuentra alojado en el servidor
web esto con previa autenticación hacia el servidor Squid que trabaja como proxy,
como se muestra la figura 5.16.

127. - 112 -
Figura 5.16 - Acceso a la página de prueba en el servidor WEB, (Elaboración
Propia)
5.2.1.5. Kerberos
Kerberos es un protocolo de autenticación en una red que hace uso de creación de
tickets con el cual se controla el tiempo del cual cuenta al momento de autenticarse
hacia un servicio, el mismo coadyuva para acceder a la red el cual hace uso de
tickets (kdc “key distribution center”), kerberos mantiene una base de datos de
claves secretas y que se encripta como se muestra en la figura 5.17.
Figura 5.17 - Creación de Tiquete para acceso (Elaboracion Propia)
5.2.1.6. Gpg
El (gnu privacy guard) es un programa que ayuda el cifrado y firmado digital de los
archivos con lo cual se puede transferir o copiar de forma segura con la clave pública
para quien lo recibe tiene dos tipos de cifrado simétrico y asimétrico esto son el fin
de compartir o almacenar información de forma segura en el equipo del usuario o al
momento de compartir con otros usuarios pues se puede verificar su procedencia
con la firma digital que cuenta el mismo al momento de cifrar el archivo. Así mismo
se puede calcular el hash que solamente es la función matemática que crea
caracteres.
 Cifrado simétrico: el cifrado asimétrico es cuando tanto el receptor y el
transmisor tiene la misma llave.

128. - 113 -
 Cifrado asimétrico: es cuando se genera dos tipos de llaves tanto la llave
pública y privada.
Para lo que se crea un archivo de prueba con el cual se utilizará como se muestra
en la figura 5.18.
Figura 5.18 - Archivo cifrado (Elaboración Propia)
Seguidamente, se realiza la creación de la llave asimétrica con lo cual se cifrará el
contenido y se compartirá a otro usuario, previo a esto se hace la creación del tipo
de cifrado para poner el nivel deseado al momento de cifrar la información y así la
creación de la firma digital que muestra quien realmente es el autor y cuando creo
para tener mayor confianza en el archivo, como se muestra en la siguiente figura
5.19.
Figura 5.19 - Cifrado y firmado de la un archivo (Elaboración Propia)
Seguido esta creación de la firma y el tipo de cifrado a manejar para la
correspondiente creación de archivos, que serán cifrados se utilizó el identificador
del usuario creado con su correo como se muestra en la figura 5.20.
Figura 5.20 - Archivo encriptado (Archivo.txt.gpg) (Elaboración Propia)

129. - 114 -
Una vez creado el archivo cifrado se compara ambos archivos tanto el cifrado y el
original para observar el nivel de dificultad para el atacante al momento de buscar
sacar la información en el archivo con nombre (Archivo.txt.gpg) como se muestra a
continuación en la figura 5.21.
Figura 5.21 - Archivo cifrado y archivo original (Elaboración Propia)
5.2.1.7. IPtables
Iptables es un filtro de paquetes en la red que es parte del kernel de Linux que a su
vez toma el papel del firewall por el manejo y control de los paquetes de red. En la
parte práctica que se tiene como parte de la seguridad de los servidores que se
encuentran en funcionamiento se implemente iptables. Para el control de qué tipo
de datos que ingresan al servidor y que tipo de protocolo usa y su dirección IP, a
partir de este punto de la red se empieza a utilizar reglas que determinan el ingreso
o salida de paquetes hacia los servidores con el único objetivo de determinar qué
acción realizar. Para el presente modelado se realizará las configuraciones
necesarias para que se tengan acceso a los servicios del servidor web. En la figura
5.22 se muestra la configuración del servidor web donde se observa los servicios
que están corriendo, esto se lo realiza mediante un escaneo de puertos con el nmap
hacia el servidor.

130. - 115 -
Figura 5.22 - Escaneo de los puertos en el SRV-WEB (Elaboración Propia)
En la ilustración 5.23 se muestra la prueba de scanner al servidor que realiza el
trabajo de bastión o conocido como equipo de pasarela donde se alojan los servicios
de control como ser el proxy, dns, kerberos y el firewall.
Figura 5.23 - Escaneo de los puertos debian10-DNS1 (Elaboración Propia)
Con la configuración del iptables se presenta de la siguiente forma de aceptar tráfico
dirigido hacia el servidor para consultas, pero no asimismo que puedan ver lo de
atrás del servidor de firewall, es también que se establece nuevas cadenas donde
se puede obtener las reglas que habilitan el tráfico a determinado puerto o
dirección, las nuevas cadenas donde se redirigen los paquetes son una medida de
seguridad debido a que la configuración del firewall es de denegar todo lo entrante
y saliente y lo que atraviesa el firewall y para aceptar el tráfico aceptado por la

131. - 116 -
creación de las cadenas nuevas, seguidamente se presenta la configuración en la
figura 5.24.
Figura 5.24 - Configuración de Iptables (Elaboración Propia)
5.2.1.8. Snort
Snort es el sistema de detección de intrusos (IDS) con las reglas en el que se
pueden definir los patrones que se utilizaran a la hora de monitorear el sistema
ofreciendo una serie de reglas que se puede personalizar a medida que se observe
conveniente, como se muestra en la figura 5.24 donde se ve los servicios con los
que cuenta actualmente para este tipo el servidor donde se implementara las
nuevas reglas para un monitoreo de las actividades que realicen o sean extrañas
de los mismos usuarios o posibles ataques.

132. - 117 -
Figura 5.25 - Reglas de Configuración para el IDS (Snort) (Elaboración Propia)
Con la configuración previa del firewall se tendrá como fin el resguardar de ataques
que se realicen de forma remota o de forma interna al servidor para esta parte se
demostrara respuesta a los protocolos que se tienen conocimiento que otras
personas puedan buscar acceder de forma no autorizada como se muestra en la
figura 5.25, en el que se muestra la respuesta de conexiones ftp, icmp y etc.
Figura 5.26 - Alertas del IDS con los paquetes de ICM, FTP (Elaboración Propia)
5.2.1.9. Mod securiy
El MOD_Security es un firewall de aplicaciones web embebido que ejecuta como
módulo del servidor web apache, provee protección contra diversos ataques hacia
aplicaciones web y permite monitorizar trafico HTTP, así como realizar análisis en
tiempo real sin necesidad de hacer de cambios a la infraestructura existente, esta
herramienta es para detección y prevención de intrusos para aplicaciones WEB.

133. - 118 -
En la ilustración 5.26 se muestra como se ingresa al servidor web con el uso de la
dirección IP y código para inyección SQL 192.168.x.49/?id=40 or ´1´=´1, en la
página para obtener la respuesta del servidor que esta junto con el WAF
(modsecurity).
Figura 5.27 - Inyección SQL a la página WEB (Elaboración Propia)
En la siguiente figura 5.27 se muestra es la respuesta de modsecurity al hacer la
inyección de SQL desde el mismo navegador del equipo donde se encuentra
instalado el servidor web.
Figura 5.28 - Respuesta del WAF (Elaboración Propia)
5.2.2. Servicios instalados en el servidor (SRV-WEB-MAIL)
Los servicios que se implementan los siguientes servicios como el servidor de la
página web, el servidor mail y la base de datos que interactúan para la transmisión
y recepción de los datos de los usuarios, que se encuentran en la máquina con
nombre SRV-WEB-MAIL como se muestra en la tabla 5.2.

134. - 119 -
Tabla 5.2 - Servicios Instalados en la maquina (SRV-WEB-MAIL)
NOMBRE PUERTO PROTOCOLO FUNCIÓN
MEDIDA DE
SEGURIDAD
NIVEL DE
TRABAJO
Apache
(servidor
Web)
80;443 TCP/UDP
Es un software de
servidor web
gratuito con el
cual se ejecutan
las aplicaciones
web
Con el uso de Https
tiene con como fin
la comunicación
segura entre cliente
servidor con el
protocolo SSL
Aplicación /
transporte
Postgresql 5432 TCP
Es la base de datos
relacional de
código abierto de
clase empresarial
que admite
consultas SQL
Es un sistema
estable, ofrece
integridad y
corrección, donde
se hace uso de la
anónimo de los
datos
Aplicación
Postfix
25,
143,
110
Tcp/Udp
Es un servidor que
se encarga de ,a
administración del
correo electrónico
Limitar el uso de la
Shell cuando
ingresan los
usuarios habilitados
para el uso del
correo
Aplicación,
transporte
Fuente. Elaboración Propia
5.2.2.1. Servidor WEB apache
El servidor apache es un medio donde se realizan las aplicaciones que son
orientadas hacia los usuarios finales y a los diferentes servicios o aplicación que se
encuentran hasta que el usuario final haga uso adecuado, como se muestra en la
figura 5.29 donde se asegura el servidor mediante el uso de páginas con
certificación https que hace uso del SSL para permitir una conexión segura del
servidor y el usuario.
Figura 5.29 - Servidor WEB con protección de SSL, (Elaboración Propia)

135. - 120 -
5.2.3. Postgresql
Postgresql es una base de datos relacional que admite código SQL (relacional) y
JSON (no relacionado), permite las bases de datos, que ofrece estabilidad,
integridad y corrección este a su vez es utilizado como almacén de datos primarios
para muchas aplicaciones.
Las medidas de seguridad tienen como fin el uso del
 k-anonimity: Es una propiedad característica de los datos anonimizados.
 ACID (Atomicity Consistency Isolation and Durabilidad Atomicidad): Es la
propiedad que asegura que una operación se ha realizado o no, y por lo tanto
ante un fallo del sistema no puede quedar a medias. Se dice que una
operación es imposible para otra parte de un sistema encontrar pasos
intermedios.
5.2.4. Postfix
Postfix es un servidor de correo de software libre /código abierto un programa
informático para el enrutamiento y envió de correo electrónico creado con la
intención de que sea una alternativa más rápida fácil de administrar y segura al
ampliamente utilizado Sendmail. Postfix es el agente de transporte por omisión en
diversas distribuciones de Linux y en las últimas versiones.
Una medida de seguridad recomendada es eliminar los permisos de acceso de Shell
como se muestra en la figura 5.30 y cambio de usuario dueño y el grupo en el
archivo, que se recomienda al momento de crear usuarios para el correo electrónico.
Figura 5.30 - Se cambia el permiso para acceso a la SHELL (Elaboración Propia)
Con lo anterior mostrado se tiene la siguiente configuración y distribución de los
servicios que están alojados en los servidores en cada uno de ellos como se
muestra en la ilustración 5.31.

136. - 121 -
Figura 5.31 - Modelo de la Configuración Práctica (Elaboración Propia)
La figura 5.31 nos muestra la configuración y reconocimiento de los equipos
haciendo uso el aplicativo de zabbix que es el encargado de monitorear de manera
constante los equipos conectados a la red.
Figura 5.32 - Maqueta de equipos virtuales (Elaboración Propia)

137. - 122 -
CAPITULO SEXTO
CONCLUSIONES Y RECOMENDACIONES
6 . EPILOGO
6.1 EPILOGO
Se realizó el relevamiento de todos y los requerimientos, así mismo previo a esto
se efectuó un diagnóstico mediante un cuestionario al personal encargado de la
institución donde se evidenció el desconocimiento de normas y estándares. Se
definieron las especificaciones de los requerimientos de la seguridad que están
interiormente comprendidas en la Legislación Boliviana donde estableció, los
lineamientos que consideran el uso adecuado o resguardo de la información ya el
uso inadecuado puede generar sanciones, perdidas económicas y de imagen
personal o colectivo como se desmenuza a continuación.
6.2 CONCLUSIONES
Se definieron las especificaciones de los requerimientos de la seguridad que están
interiormente comprendidas en la Legislación Boliviana donde estableció, los
lineamientos que consideran el uso adecuado o resguardo de la información ya el
uso inadecuado puede generar castigo, pérdida económica ya se personal o
colectivo como se desmenuza a continuación:
 El test realizado a la UPEA donde se pudo ver una cantidad de respuestas
negativas que corresponden a la seguridad de la información y la falta de
control que se tiene con respecto a los incidentes de seguridad, y la falta de
uso de un modelo de seguridad.
 De esta forma, se evidencia que la institución no cuenta con las medidas
necesarias de seguridad tanto en el análisis de tráfico o de alerta en cuanto
a incidentes de seguridad, se tuvo que ofrecer contramedidas que

138. - 123 -
acompañen a dichas tareas mediante la instalación de software libre que
colabore con el monitoreo de incidentes de seguridad. Así mismo se compara
la con la normativa boliviana que como lo exige y se detalla a continuación.
 La Constitución Política del Estado Plurinacional de Bolivia establece como
derecho a la privacidad e intimidad y corrección de la información del
individuo ya sea en estatal o privado, en sus artículos 21, 130.
 La ley de código penal, esta ley tiene como objeto penar a los delitos que se
consideran en sus artículos 363 bis, 362 ter. que establecen que toda
manipulación o acceso no autorizado a la información contenida en medios
magnéticos haciendo uso de ellos para fines personales o de terceros.
 La ley N°164 establece los derechos de los usuarios, obligaciones tanto para
los operadores y proveedores de servicios de telecomunicación, establece el
secreto en la comunicación y manejo de por separado de las cuentas de
correo electrónico personal y laboral.
 El decreto 1793 que es la reglamentación de la ley N° 164 donde estable: A
quien deben cumplir toda entidad pública o privada que realice uso
certificaciones o firmas digitales y que estés presten servicio o formen parte
de la institución pública. Es así que promueve el desarrollo de software libre
y estándares abiertos con fin de promover el mecanismo de cooperación
internacional en materia de software libre. También establece la
implementación del gobierno electrónico con lo cual se busca transparentar
la gestión púbica mediante el uso de las tecnologías de la comunicación. La
firma digital es la que establece sus principios de autenticación, integridad,
no repudio, clave privada y pública donde el objetivo mayor es la creación de
una infraestructura nación de certificación digital. En el inciso e) tratamiento
de los datos personales, tanto del sector público como del privado, deberá
adoptar las medidas de índole técnica y organizativa necesarias que

139. - 124 -
garanticen la seguridad de los datos personales y eviten su alteración,
pérdida, tratamiento no autorizado.
 Decreto supremo N° 3251 plan de implementación de gobierno electrónico
plante como medida a tomar por las diferentes instituciones el desarrollar
software libre con el uso de estándares abiertos que se apliquen en la
interoperabilidad y ser financiado como prioridad en el presupuesto de cada
institución, estableciendo que cada que en el sector público la Máxima
autoridad ejecutiva en llevar y promover la implementación del gobierno
electrónico.
Se procedió al levantamiento de datos y cotejaron la información obtenida con la
normativa vigente en Bolivia. Se definió la especificación y lineamientos que
coordinan con los decretos supremos N° 3251, 1793 así mismo la tecnología que
prevé el uso de estándares abiertos y el uso de software libre, y después equipos
que sean compatibles en el desempeño de las funciones.
Se definieron las especificación y lineamientos que coordinan, con los decretos
supremos N° 3251, 1793 así mismo la tecnología que prevé el uso de estándares
abiertos y el uso de software libre, y después equipos que sean compatibles en el
desempeño de las funciones.
 Desarrollo de aplicaciones con estándares abierto, logrando así la
interoperabilidad entre las tecnologías como los protocolos de comunicación
TCP/IP etc.
 El crear una posición de mejora constante con la presentación de códigos
abiertos tanto en las configuraciones usando software libre.
 La mejora continua con la posibilidad de auditar mediante el uso de logs en
donde se almacenan los eventos suscitados, así también los servicios
prestados hacia la población estudiantil con la programación de tareas y plan

140. - 125 -
de contingencias que lo establecen en los requerimientos de los decretos N°
3251, 1793 en los incidentes de seguridad de la información.
Se procede al diseño de seguridad para las redes informáticas mediante la
aplicación de los conceptos obtenidos tanto en seguridad por niveles, niveles de
seguridad, Zero Trust y Software-Defined Perimeter que con los conceptos
obtenidos se tiene el modelo y el diseño lógico. La propuesta del diseño como base
de la seguridad por niveles, está con la mediación de los protocolos que se
interconectan mediante los principios del documento de niveles de seguridad del
departamento de defensa de estados unidos a continuación se presenta los
resultados obtenidos.
 La Universidad Pública de El Alto al someterse al cuestionario de seguridad
de la información se pudo evidenciar que esta fuera de la normativa boliviana
en cuanto a la implementación de seguridad de la información esto a razón
que no cuentan con las políticas de seguridad para la institución y tampoco
cuenta con el oficial de seguridad.
 Para el diseño se revisó los niveles de seguridad en los que se encuentra la
UPEA, mismo mostraron un índice de riesgo alto, ya que no cumplía el control
necesario sobre los mecanismos y que no contaban con planes de
contingencias.
 En la evaluación del lugar donde se encuentra el centro de datos está situado
en la ciudad de El Alto en la Zona Villa Esperanza en el parqueo del edificio
Emblemático, donde cuenta un ambiente con ventilación y aire
acondicionado, pero los cuales no son supervisados por nadie.
 Para el diseño se tomó los criterios que aseguren las inmediaciones esto
basado en los pilares de “Confianza Cero” donde se desglosa las diferencias
entre usuario es resguardar la seguridad de la identidad con la
implementación en el diseño el servidor AAA, confiabilidad del dispositivo que
se conectan sean registrados, una red segura con implementación de

141. - 126 -
protecciones perimetrales donde se pueda segmentar y aislar controlar la
red, aplicaciones seguras mediante el adecuado control de identificar la
tecnología, el uso de herramientas automatizadas para la información de la
seguridad y la gestión seguida con el análisis del comportamiento de los
usuarios, eventos cibert-relacionados que puedan ayudar a desarrollar
medidas de seguridad proactivas.
Se procede a la selección de la tecnología y que a su vez cumpla los requerimientos
en el uso de software libre y que ponga en marcha todo el modelo que se planteó
en el diseño. Se realiza la selección de la tecnología con lo cual se responde los
principios planteados por la normativa boliviana en las leyes y decretos de seguridad
y privacidad de la información de usuarios y el uso indebido de los mismos
continuación se detalla todo lo anterior ya anteriormente mencionado.
 La selección de tecnologías responde la seguridad por niveles donde se
contempla la parte física con los respectivos controles de seguridad ya sea
la autenticación de equipos que se conectan, la parte de enlace hace el uso
del protocolo de smnp con lo cual se monitorea las actividades que realiza
tanto los router, switch y otros equipos de comunicación, la parte de red se
usa administradores de red y monitoreo, en la parte de transporte y aplicación
se hace uso la conexión segura y cifrado de conexiones.
 La tecnología que se recomienda postgresql con respecto a base de datos,
squid como un proxy para el controlar que páginas visita y un mejor uso de
recursos y el uso adecuado, el uso de kerberos se lo utiliza como el factor de
doble autenticación al realizar la conexión por medio de ssh, snort es el
encargado monitorear la red y las actividades de la red, zabbix es el
encargado de monitorear los servidores y servicios.
Se presenta el prototipo del diseño que necesita ser probado antes de ser puesto
en marcha mismo que se expone con las diferentes tecnologías y aplicaciones que
coadyuvan al mejoramiento de la seguridad que es implementado con el modelo de

142. - 127 -
software defined perimeter. Se presenta la maqueta del prototipo con las mejoras y
con el diseño donde cuenta el principio de “confianza Cero” donde el desarrollo se
hizo mediante la mejora con el control y monitoreo de todos los sucesos como
desgloso con anterioridad a continuación se detalla los eventos y logros
conseguidos.
 El SDP controler está formado por él con los principios de confianza cero por
lo que mediante el uso de agentes que se encargan de verificar como ser el
servicio de KERVEROS el PROXY, IDS y WAF pasan a ser parte de la forma
de manejar que ingresa o sale.
 El SDP Gateway es el encargado de ser el guardia de seguridad junto con el
FIREWALL, IDS, que con las reglas adecuadas mitigan los posibles riesgos.
 El SDP cliente es usuario que tiene conexión a servicios modulares que se
tienen dentro el centro de datos, el cliente tiene como principio el que su
dispositivo sea conocido por el sistema y además sea posible que pueda
autenticarse y ser autorizado por el SDP controler, y monitorear toda la
actividad que realice antes y después de hacer cambios.
6.3 . RECOMENDACIONES
Se recomienda con la automatización de los controles de monitoreo y seguimiento
se tiene datos que solos no podemos interpretar o sacar un uso adecuado, pero con
el uso adecuado de algoritmos y lenguajes de programación se podría predecir o
sacar perfiles de posibles atacantes en la red interna y o externa.
Por lo anterior mencionado se recomienda que se podría hacer uso de Maquine
Learning para un manejo adecuado de los datos que se tiene para el estudio de
ataques o perfiles de ataques a la infraestructura red informática.
Se recomienda que para un mejor estudio de la seguridad corporativa se pueda
lograr la implementación del modelo en ambientes de producción y ser

143. - 128 -
monitoreados constantemente y registrar los eventos que acontezcan durante el
funcionamiento, con la finalidad de mejorar las reglas del firewall, Software de
Detección de Intrusos y Firewall de Aplicaciones Web para que se pueda registrar
la mayor cantidad de información y pueda aprender más directrices y realizar mejor
control.
Se recomienda la instalación de software que respete la libertad de los usuarios y
la comunidad, también los usuarios puedan ejecutarlo, copiar, distribuir, estudiar
modificar y mejorar el software en los equipos de los usuarios finales con la finalidad
de tener mayor control al momento de cifrar los discos duros y la información
compartida entre usuarios mediante la creación de firmas digitales y llaves públicas
y privadas con la ayuda de GNU Privacy Guard (GPG).
Se recomienda la creación de políticas de seguridad que se adecuen y coordine
con el Plan Institucional de Seguridad de la Información que esta cargo del Gobierno
Central y de sus dependencias, que deben ser cumplidas por cada uno de los
usuarios al momento de firmar el contrato que lo vincule con la institución hasta su
salida y entrega de toda la información concerniente al trabajo realizado, como parte
de la política la difusión de buenas prácticas de seguridad de la información como
el cambiar las contraseñas de acceso cada determinado tiempo y otros que se vea
conveniente.
6.4 . SUGERENCIAS PARA FUTURAS INVESTIGACIONES
Se sugiere que con la acumulación de datos o información referente a eventos ya
sea de tráfico o de sucesos en los sistemas encargados de monitorear o controlar,
se pueda hacer uso de un aprendizaje supervisado o no supervisado y así poder
contrarrestar los posibles ataques o anomalías en la red corporativa, ya que con el
aprendizaje podrán predecir posibles patrones o actividades sospechosas. El uso
de inteligencia artificial y Machine Learnig en los puntos de monitoreo y control de
procesamiento de datos como ser el cortafuegos, el sistema de detección de

144. - 129 -
intrusos y cortafuegos de aplicación web que darán los datos necesarios para las
mejoras continuas en el aprendizaje de fenómenos suscitados y que se pueda tomar
medidas correctivas basándonos en el modelo de control en el software defined
perimeter controller y software defined perimeter gateway que son los que funcionan
en la red corporativa y brindando mejoras en la protección de la información.

145. - 130 -
BIBLIOGRAFIA
©, W. (s.f.). WWW.ISO27000.ES ©. Obtenido de Sistema de Gestión de la Seguridad de la
Informacion: http://www.iso27000.es/download/doc_sgsi_all.pdf
A. Devincenzi, J. (2011). Técnicas y herramientas forenses para la detección de Botnets. Cohorte:
Maestría en Seguridad Informática - Tesis.
accenit.com. (s.f.). accenit.com. Obtenido de Seguridad perimetral informática: Información
necesaria: https://www.accensit.com/blog/seguridad-perimetral-informatica-informacion-
necesaria/
ACT-IAC Advancing Government. (2019). Zero Trust Cybersecurity Current Trends. American
Council for Technology-Industry Advisory Council (ACT-IAC), 32.
AGETIC. (2017). Resultados Finales de la Encuesta Nacional de Opinion sobre Tecnologias de
Informacion y Comunicacion. Obtenido de https://agetic.gob.bo/pdf/estadotic/AGETIC-
Estado-TICencuestaFinal-v4.pdf
AGETIC. (2018). Estado TIC, Estado de las Tecnologías de Información y Comunicación en el Estado
Plurinacional de Bolivia. La Paz: AGETIC.
Arellano L., A. H. (2011). LA GESTIÓN DEL CAMBIO TECNOLÓGICO DE LA SEGURIDAD INFORMÁTICA
EN EL IPN LA DIRECCIÓN DE CÓMPUTO Y COMUNICACIONES (DCYC) COMO CASO DE
ESTUDIO. Mexico: Instituto Politecnico Nacional - Secretaria de Investigacion y Posgrado.
Asamblea Constituyente de Bolivia. (2009). Constitucionn Politica del estado Plurinacional de
Bolivia. El Alto: Asamblea Constituyente de Bolivia.
Asamblea Legislativa Plurinacional . (1997). Ley N° 1768 Código Penal. La Paz : Asamblea
Legislativa Plurinacional.
Asamblea Legislativa Plurinacional. (2011). LEY Nº 164 LEY GENERAL DE TELECOMUNICACIONES,
TECNOLOGÍAS DE INFORMACIÓN Y COMUNICACIÓN. (Estado Plurinacional de Bolivia, Ed.)
La Paz, Murillo, Bolivia: Asamblea Legislativa Plurinacional.
Bembibre, V. (enero de 2009). Definición ABC. Obtenido de Definición ABC:
https://www.definicionabc.com/ciencia/analisis.php
BID, B. I. (2020). CIBERSEGURIDAD RIESGO, AVANCES Y EL CAMINO A SEGUIR EN AMERICA LATINA
Y EL CARIBE. EE.UU.: CREATIVE COMMONS.

146. - 131 -
Bortnik, S. (24 de mayo de 2010). welivesecurity by eset. Obtenido de Defensa en Profundidad:
https://www.welivesecurity.com/la-es/2010/05/24/defensa-en-profundidad/
c3comunicaciones.es. (14 de febrero de 2014). Grupo cofitel. Obtenido de Data Center: El Estándar
TIA 942: https://www.c3comunicaciones.es/data-center-el-estandar-tia-942/
Camacho Contreras, A. F., & Lopez Rodriguez, J. S. (2017). DISEÑO DE UN SISTEMA DE SEGURIDAD
PERIMETRAL E INTERNA PARA LA EMPRESA AMERICAS BUSINESS PROCESS SERVICES.
Bogota, D.C.: UNIVERSIDAD DISTRITAL FRANCISICO JOSE DE CALDAS - ESPECIALIZACION EN
GESTION DE PROYECTOS DE INGENIERIA.
Cazau, P. (Marzo de 2006). Introduccion a la investigacion en ciencias sociales. Obtenido de
www.academia.ed:
https://www.academia.edu/8000535/Pablo_Cazau_INTRODUCCI%C3%93N_A_LA_INVESTI
GACI%C3%93N_EN_CIENCIAS_SOCIALES?auto=download
Chancusig, E. F. (2015). "ESQUEMA DE SEGURIDAD PERIMETRAL Y CONTROL DE INCIDENCIAS DE LA
RED DE DATOS PARA LA UNIVERSIDAD TECNICA DE COTOPAXI". AMBATO - ECUADOR :
UNIVERSIDAD REGIONAL AUTONOMA DE LOS ANDES "UNIANDES".
Consejo Superior de Administración Electrónica de España. (2012). MAGERIT – versión 3.0.
Metodología de Análisis y Gestión de Riesgos de los Sistemas de Información. Madrid: ©
Ministerio de Hacienda y Administraciones Públicas Secretaria General Tecnica.
Corletti E., A. (2011). Seguridad de Niveles. Madrid: DarFe Learning Consulting S.L.
Corletti Estrada, A. (2011). Seguridad por Niveles. Madrid: Creative Commons Reconocimiento-
NoComercial-SinObraDerivada.
CTIC. (2017). Lineamientos para la elaboración e implementación de los Planes Institucionales de
Seguridad de la Información de las entidades del sector público. La Paz: Depósito Legal: 4-
1-273-17 P.O.
DEPARTMENT OF DEFENSE UU.EE. (1985). Department of Defense Trusted Computer System
Evaluation Criteria. Office of the Secretary of Defense (ASD): Library No. S225,7ll.
Devincenzi, J. A. (2009). Tecnicas y herramientas forenses para la deteccion de Botnets. Cohorte:
Universidad de Buenos Aires, Facultad de Ciencias Economicas Cs. Exactas y Naturales e
Ingenieria.
Dueñas G., J. L. (2003). METODOLOGIA PARA ESTABLECER POLITICAS, NORMAS Y
PROCEDIMIENTOS SOBRE SEGURIDAD INFORMATICA EN UNIDADES DE LA
ADMINISTRACION PUBLICA. Mexico: Instituto Politecnico Nacional - Coordinacion General
de Posgrado e Investigacion.

147. - 132 -
Erb, M. (Octubre de 2008). Gestión de Riesgo en la Seguridad Informática. Obtenido de Gestión de
Riesgo en la Seguridad Informática:
https://protejete.wordpress.com/gdr_principal/definicion_si/
Gordon R., D. S. (2017). ANÁLISIS DE ESTRATEGIAS DE GESTIÓN DE SEGURIDAD INFORMÁTICA CON
BASE EN LA METODOLOGÍA OPEN SOURCE SECURITY TESTING METHODOLOGY MANUAL
(OSSTNM) PARA LA INTRANET DE UNA INSTITUCIÓN DE EDUCACIÓN SUPERIOR.
Samborondon - Ecuador: Universidad Espiritu Santo - Maestria en Auditoria de
Tecnologias de la Informacion.
Gutierrez Amaya, C. (22 de 10 de 2012). welivesecurity eset. Obtenido de Los 10 pilares básicos de
la norma ISO 27001: https://www.welivesecurity.com/la-es/2012/10/22/10-pilares-
basicos-norma-iso27001/
Gutierrez Q., H. (2018). METODOLOGIA BASADA EN ESTANDARES DE PENTESTING PARA LA
DETECCION DE VULNERABILIDADES PARA LA DIRECCION NACIONAL DE INFORMATICA DE
LA EMI. LA PAZ - BOLIVIA : ESCUELA MILITAR DE INGENIERIA "MCal. Antonio Jose de
Sucre" - Maestria de Seguridad de Tecnologias de la Informacion.
Hernandez Sampieri, C. R. (1997). METODOLOGÍA DE LA INVESTIGACIÓN. MÉXICO: McGRAW - HILL
INTERAMERICANA DE MÉXICO, S.A. de C.V.
J.M., H. (1991). Sistemas de telecomunicación (2ª ed. edición). Madrid: E.T.S.I. Telecomunicación.
Latham, D. (1985). DEPARTMENT OF DEFENSE STANDARD DEPARTMENT OF DEFENSE TRUSTED
COMPUTER SYSTEM EVALUATION CRITERIA. Secretary of Defense.
Mieres, J. (2009). Ataques informáticos Debilidades de seguridad comunmente explatadas. (W.
paper, Ed.) evil finger.
NCSI, N. C. (2020). National Cyber Security Index. Obtenido de Indice de Bolivia, NCSI, National
Cyber Security Index: NCSI, National Cyber Security Index
ODIB. (12 de 10 de 2020). Estado de las amenazas ciberneticas en Bolivia. Obtenido de
Observatorio de Delitos Informaticos Bolivia, ODIB:
https://www.odibolivia.org/2020/04/23/estado-de-las-amenazas-ciberneticas-en-bolivia/
ODIB. (10 de Abril de 2020). Obseratorio de Delitos Informaticos Bolivia. Obtenido de Bolivia ocupa
el puesto 79 en el ranking mundial de ciberseguridad:
https://www.odibolivia.org/2018/11/09/bolivia-ocupa-el-puesto-79-en-el-ranking-
mundial-de-ciberseguridad/
Paredes, G. J. (2015). SISTEMA DE SEGURIDAD PERIMETRAL PARA LA RED DE DATOS DE LA
INDUSTRIA FLORALP S.A EN LA CIUDAD DE IBARRA, BASADO EN LA PLATAFORMA DE
SOFTWARE LIBRE. Ibarra- Ecuador: Universidad Tecnica del Norte.

148. - 133 -
Plurinacional, A. L. (08 de 08 de 2011). LEY Nº 164 LEY DE 8 DE AGOSTO DE 2011. LEY GENERAL DE
TELECOMUNICACIONES, TECNOLOGÍAS DE INFORMACIÓN Y COMUNICACIÓN. La Paz,
Bolivia.
Pulse Secure. (21 de Mayo de 2018). Never Trust, Always Verify Mitigate risk through adaptive
authentication and enforcement. Obtenido de Redefining Secure Access in a Zero Trust
World: https://www.pulsesecure.net/resource/pulse-secure-software-defined-perimeter/
Rodao, J. d. (2006). Piratas Ciberneticos: Cyberwars, Seguridad Informatica E Internet. Madrid -
España: Editorial Alfaomega.
Rodriguez Garcia, C. (2011). Seminario de Investigación. Elaboracion de instrumentos, 11.
Rosado, G. A. (2015). FORTALECIMIENTO DE SEGURIDAD DEL CENTRO DE DATOSDE LA CARRERA
DE INGENIERIA EN SISITEMAS COMPUTACIONALES, ANALISIS DE POLITICAS DE SEGURIDAD
INFORMATICA PROPUESTA DE PROTECCION ENDPOINT Y CONTROL DE ACCESO A LA RED.
GUAYAQUIL- ECUADOR: UNIVERSIDAD DE GUAYAQUIL "FACULTAD DE CIENCIAS
MATEMATICAS Y FISICAS CARRERA DE INGENIERIA EN SISTEMAS COMPUTACIONALES".
Rytoft, Claes;. (2013). Centro de Datos. Zurich, Suiza: Editorial y copyright © 2013 ABB Technology
Ltd.
Saldaño, O. H. (02 de 03 de 2009). mailxmail.com. Obtenido de Tesis degrado. Metodologia de la
Investigacion: http://www.mailxmail.com/curso-tesis-investigacion/variables-concepto
Seguridad Informatica. (s.f.). Obtenido de TEMA 1- SEGURIDAD IFORMÁTICA:
https://seguridadinformaticasmr.wikispaces.com/TEMA+1-
+SEGURIDAD+IFORM%C3%81TICA
Sorell Slaymaker. (2018). Zero Trust Networking. TechVision RESEARCH, 48.
Stevens, S. S. (1946). SCIENCE. En S. S. Stevens, SCIENCE (pág. 680). Asociación Estadounidense
para el Avance de la Ciencia.
Unidad de Planificacion UPEA. (2017). DATOS ESTADISTICOS 2016. El Alto: Artes Multigraf.
Universidad Internacional de Valencia, V. (21 de 03 de 2018). TRES TIPOS DE SEGURIDAD
INFORMATICA QUE DEBES CONOCER. Obtenido de VIU | UNIVERSIDAD CAMPUS VIRTUAL:
https://www.universidadviu.com/tres-tipos-seguridad-informatica-debes-conocer/
UptimeInstitute. (2013). Certificación Tier. Obtenido de Descripción general de la Certificación
Tier: https://es.uptimeinstitute.com/tier-certification
Vicuña P., J. (2009). Diseño del Proceso Administrativo de la Seguridad Informatica en la "Empresa
Municipal de Servicio de Cementerios, Salas de Velacion y Exequias", EMUCE - Cuenca".

149. - 134 -
Cuenca: UNIVERSIDAD DE CUENCA FACULTAD DE INGENIERIA MAESTRIA EN GERENCIA DE
SISTEMAS DE INFORMACION.
Viveros S., J. (2015). Defensa en Profundidad para Proteger la Informacion de la Red Corporativa.
Colombia: Universidad Piloto de Colombia. Obtenido de
http://repository.unipiloto.edu.co/handle/20.500.12277/2930
Viveros Saravia, J. (s.f.). Defensa en profundidad para proteger la informacion de la red
corporativa. Especializacion en Seguridad Informatica - Universidad Piloto de Colombia, 8.
Wikipedia. (01 de 06 de 2018). Wikipedia. Obtenido de Seguridad de la Informacion:
https://es.wikipedia.org/wiki/Seguridad_de_la_informaci%C3%B3n
X. Diebold, F. (2008). Elements of Forecasting. University of Pennsylvania: SOUTH-WESTERN
CENGACE Learning.

150. - 135 -
ANEXOS

151. - 136 -
ANEXO A - Instalación de los servicios en la aplicación en el servidor con nombre
SRV-WEB-MAIL
Para la seguridad en la parte física en la instalación del servidor se realiza con las siguientes
puntualizaciones en su característica de instalación que son el espejeado RAID 1 para tener una
redundancia en el almacenamiento de la información y guardado esto con la finalidad de que si un
disco es dañado o extraído se podrá contar con la redundancia el segundo que contiene la misma
información y configuración, seguidamente se cifrara el disco en su totalidad para que si es extraído
no puedan leer la información a continuación se usara la gestión de volúmenes lógicos (LVM) este
es un modelo de localización del espacio disco duro en volúmenes lógicos que pueden ser fácilmente
redimensionados en vez de particiones.
Instalación en modo avanzado
Particiones cifradas y haciendo uso de LVM para todas las particiones menos la boot.

152. - 137 -
A continuación, se presenta la configuración de los discos que utiliza en este caso en específico dos
discos de 20 Gb que son particionados configurados con la seguridad de espejeado y encriptado que
usan la metodología de LVM.
Servidor de apache
Previo a la instalación del servidor web se debe realizar las actualizaciones con:
# apt-get update ; apt-get upgrade
# apt-get install apache2
# /etc/init.d/apache2 restart
Instlacion de SSL
#sudo a2ensite default-ssl
# /etc/init.d/apache2 restart

153. - 138 -
# sudo a2enmod ssl; /etc/init.d/apache2 restart
# mkdir /etc/apache2/ssl (Donde creamos los certificados)
# cd /etc/apache2/ssl/ (previa instalación de openssl)
# openssl req –x509 -nodes –days 365 -newkey rsa:2048 -keyout
/etc/apache2/ssl/apache.key -out /etc/apache2/ssl/apache.crt
Instalación de mod-security
#apt-get install libxml2 libxml2-dev libxml2-utils
#apt-get install libaprutil1 libaprutil1-dev (Opcional )
#apt-get install libapache2-mod-security2
Paquete necesario para descargar las reglas de mod-security
#apt-get install wget
Descargamos los las reglas siguientes para las reglas que te ofrece la owasp
#wget https://github.com/SpiderLabs/owasp-modsecurity-crs/archive/master.zip
#unzip master.zip
#cp –R owasp-modsecurity-crs-master/* /etc/modsecurity/
#mv /etc/modsecurity/modsecurity_crs_10_setup.conf.example
/etc/modsecurity/modsecurity_crs_10_setup.conf
#cd /etc/modsecurity
# for f in *; do ln –s /etc/modsecurity/base_rules/$f
/etc/modsecurity/active_rules/$f; done
# for f in *; do ln –s /etc/modsecurity/optional_rules/$f
/etc/modsecurity/activated_rules/$f ; done
# sudo a2enmod headers
# nano /etc/apache2/mods-available/security2.conf
<IfModule security2_module>
SecDataDir /var/cache/modsecurity
Includeoptional /etc/modsecurity/*.conf

154. - 139 -
IncludeOptional /etc/modsecurity/base_rules/*.conf
</IfModule>
# /etc/init.d/apache2 restart; tail –f /var/log/apache2/error.log
# tail –f /var/log/apache2/modsec_audit.log
Aquí se prueba con la inyección de SQL
Instalacion de Postgresql
#nano /etc/apt/sources.list
deb http://security.debian.org/debian-security debian10/updates main contrib
restricted non-free
deb- http://security.debian.org/debian-security debian10/updates main contrib
restricted non-free
deb http://deb.debian.org/debian/ debian10-updates main contrib restricted non-
free
deb http://deb.debian.org/debian/ debian10 main contrib restricted non-free
Creamos un nuevo archivo
#nano /etc/apt/sources.list.d/pgdg.list
deb http://apt.postgresql.org/pub/respos/apt/ debian10-pgdg main
Instalación de ser de paquete
#apt-get install wget
#wget --quiet -O - https://www.postgresql.org/media/keys/ACCC4CF8.asc |
sudo apt-key add -
#apt-get update ; apt-get update
#apt-get install postgresql-11
#nano /etc/postgresql/11/main/postgresql.conf (Archivo de configuración de
postgresql)
Servidor correo electrónico POSTFIX
#apt-get postfix dovecot-imapd dovecot.pop3d dovecot.common

155. - 140 -
Ingresamos al archivo de configuración postfix
#nano /etc/postfix/main.cf (Agregamos al final del texto pero esto debe
antes de las ultimas desconmentadas)
#information on enabling SSL in the scrip Client
.myhostname = localhost.servidores.com
alias_maps = hash:/etc/aliases
alias_database =hash:/etc/aliases
myorigin = $mydomain
mydestination = $mydomain, $mydomain.$hostname, servidores.com, localhost,
localhost.locadomain, localhost
inet_protocols = all
#sudo service postfix restart
#nano /etc/dovecot/conf.d/10-auth.conf (Des comentar la línea siguiente)
mail_location = maildir;~/Maildir
#sudo service dovecot restart, sudo service postfix restart
Creamos una carpeta donde estarán los usuarios
#mkdir /home/usuarios
# sudo useradd -m -d /home/usuarios/cliente2 cliente2
Deshabilitamos la Shell del usuario donde vemos /etc/passwd
#usermod -s /bin/cliente2 cliente2
Seguidamente habilitamos contraseñas añ Usuario
#sudo passwd cliente2 (Después de esto reiniciar)
ANEXO B – Instalación de los servicios en la aplicación en el servidor con nombre
debían10-DNS1
Realizar las actualizaciones con apt-get update, apt-get upgrade
#apt-get install bind9

156. - 141 -
#apt-get install dnsutils bind9
Verificamos la firma digital con
#cat /etc/bind/rndc.key (por defecto de viene con 128bits)
Se aumenta la seguridad en la llave a 512 bits
# rndc-confgen –a –r /dev/urandom –b 512 /etc/bind/rndc.key
Configuración del dns
#nano /etc/bind/named.conf.local (se colocan las siguientes líneas)
Nota: El dominio eligido es www.servidores.com; la dirección ip del servidor DNS
es 192.168.171.110 y el del servidor WEB IP 192.168.171.100.
zone “servidores.com” {
type master;
file “/var/lib/bind/servidores.com.zone”;
};
zone “171.168.192.in-addr.arpa” {
type master;
file “/var/lib/bind/171.168.192.zone”;
};
Configuración la zona directa
# nano /var/lib/servidores.zone
$TTL 86400
@ IN SOA debian-DNS1.servidores.com. (
2019051700
1H
30M

157. - 142 -
1W
86400
)
@ IN NS debian-DNS1.servidores.com.
debian10.servidores.com. IN A 192.168.171.110
SRV-WEB-MAIL.servidores.com. IN A 192.168.171.100
www IN CNAME debian-DNS1.servidores.com.
Configuración de la zona inversa
#nano /var/lib/bind/171.168.192.zone
$TTL 86400
@ IN SOA debían-DNS1.servidores.com. (
2019051700
1H
30M
1W
86400
)
@ IN NS debían-DNS1.servidores.com.
110 IN PTR debían-DNS1.servidores.com.
100 IN PTR SRV-WEB-MAIL.servidores.com.
Nota: se configura el archivo de resolución de nombres. #nano /etc/resolv.conf
Instalación de ssh
#apt-get install ssh
Archivo de configuración de puertos, ip y que Usuario de Windows
#nano /etc/ssh/sshd_config

158. - 143 -
Creación de llaves en Publica y Privada
$ssh-keygen -t rsa
$ ssh-copy-id -i .ssh/id_rsa.pub NombreUsuario@IP_servidorSSH
Instalación del servidor SNMP
# apt-get install snmp libsnmp-dev
Archivo de configuración del snmp . #nano /etc/snmp.conf
Instalación de SQUID “Proxy”
#apt-get install squid
El archivo de configuración de squid
#nano /etc/squid/squid.conf

159. - 144 -
Para revisar el comportamiento de la acl se puede acceder al siguiente archivo.
# tail –f /var/log/squid/Access.log
Instalacion del servidor de openvpn
#apt-get install openvpn
#ls -l /etc/openvpn/
#apt-get install wget
#wget -P /etc/openvpnn/easy-rsa https://github.com/OpenVPN/easy-
rsa/releases/dowload/v3.0.6/EasyRSA-unix-v3.0.6.tgz
#cd /etc/openvpn/easy-rsa
Se ingresa a la carpeta y se descomprime
# tar –xvf EasyRSA-3.0.4.tgz
# cp vars.example vars
Cambiamos sus permisos
# chmod +x vars
# nano vars (Se configura los parámetros de país, provincia, ciudad,
organización, mail.
#./easyrsa init-pki
# ./easyrsa build-rsa nopass

160. - 145 -
Anexo B: Presentación de los Datos
A continuación, se desmenuzará cada una de las partes por las que están
compuestas el diseño de la seguridad por niveles; la primera se contara con los
servicios implementados en el centro de datos de la Universidad Pública de El Alto,
la segunda que es el núcleo que donde se comparte y se transmite la información
que se la llamara SDP controler, así mismo se realiza el uso de conexión a
servidores que son virtualizados y utilizados con cache de los servidores originales
que se encuentran en el centro de datos y este a su vez se conecta con los routres
y switch que llegan a los usuarios y a red wifi con la red de micro ondas.
Lo anteriormente mencionado se presentará con la presentación de los servicios
que son constituidos por este capítulo mediante la implementación de equipos
virtual izados
que son donde se emulara
En el presente acápite se tomarán en cuenta los datos obtenidos del libro de
estadísticas (Unidad de Planificacion UPEA, 2017) donde se obtiene la cantidad de
estudiantes matriculados de las diferentes universidades que conforman la CEUB.
Al tiempo de presentar la tabla con las universidades se cuenta con los datos hasta
el 2016, en cuanto el estudio se realizará la proyección hasta el 2019 como se
muestra y determinando el índice de crecimiento de las distintas universidades.

161. - 146 -
Tabla B.1 - Universidades y cantidad de estudiantes por Gestión de la CEUB
GESTION UMSFXCH UMSA UMSS UATF UTO UAGRM UAJMS UABJB UNSXX UAP UPEA UCB EMI UNIPOL
2001 22979 59924 35801 10966 14745 31933 11307 5273 4077 902 4541 13436 1288 0
2002 24257 62854 45531 12135 16234 33248 11786 7207 4396 1040 6581 13031 1526 0
2003 25846 65426 49486 12919 16998 37498 12829 7660 4590 943 7673 12403 1585 0
2004 26480 68311 50943 13761 17125 39853 13503 7845 4742 933 8829 11969 1362 0
2005 27089 69481 52801 14594 17806 44116 14291 10538 4754 1012 10533 12857 1564 0
2006 28505 71490 52959 15054 18964 47708 14761 10693 5044 1288 11392 12706 1716 0
2007 31029 71642 55098 14286 19635 54310 15383 11987 6211 1779 12248 12538 2025 0
2008 33695 73109 57166 14971 20016 62334 16782 12226 6015 2077 13800 13104 2241 0
2009 36058 74044 56046 15684 20401 69322 17181 12877 4745 2226 16197 12928 2377 0
2010 39227 74838 56643 16742 21129 70176 17769 13672 4004 2283 18431 13751 2805 0
2011 42102 75503 62270 17294 22048 70755 18193 13658 3657 2374 21875 12697 2805 0
2012 43863 76745 64676 18748 22779 76842 19413 13613 9266 3546 25068 15018 5287 1145
2013 45995 77202 65834 19938 23209 80955 20064 15378 8840 4090 30938 15213 5843 3012
2014 48859 77457 68582 20596 23523 78941 21961 18323 7654 5095 32102 15294 5961 3150
2015 50052 78219 68983 21180 24377 79921 23191 19098 7648 5884 38693 15921 6380 3552
2016 51277 78228 78770 22304 25662 84619 23783 19607 7754 7565 42343 15868 5988 3954
Para la elección de la muestra de observa a todas las universidades que conforman
la CEUB al tiempo de tomar como medida la cantidad de estudiantes matriculados
por año estos datos de obtuvieron de (Unidad de Planificacion UPEA, 2017) donde
su primera fuente para la elaboración del mismo es del CEUB. En los siguientes
gráficos se muestra el crecimiento de los estudiantes durante el periodo 2001 al
2016 de todas las universidades que forman parte de la CEUB como se muestra a
continuación:

162. - 147 -
Grafico B.1 – Universidades de los departamentos La Paz, Cochabamba, Santa
Cruz, (CEUB)
Grafico B.2 - Universidades del departamento de Chuquisaca, Oruro, Potosi
0
10000
20000
30000
40000
50000
60000
70000
80000
90000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
UMSA UMSS UAGRM UPEA
0
10000
20000
30000
40000
50000
60000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
UMSFXCH UTO UATF UNSXX

163. - 148 -
Grafico B.3 - Universidades de los departamentos de Beni, Pando, Tarija.
Grafico B.4 – Universidades privadas y de convenio
El universo para el presente trabajo se conforma por 15 universidades, donde 11
son públicas, 4 privadas y 1 que es privada pero solo brinda estudios de posgrado
y todos ellos forman parte de la CEUB.
0
5000
10000
15000
20000
25000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
UABJB UAP UAJMS
0
2000
4000
6000
8000
10000
12000
14000
16000
18000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
UCB EMI UNIPOL

164. - 149 -
Para la selección de la muestra se observa que en los cuatro gráficos anteriores el
crecimiento de estudiantes durante el tiempo en el periodo del 2001 al 2016 y que
la concentración es mayor de estudiantes matriculados se encuentra en los
departamentos de La Paz, Cochabamba, Santa Cruz.
Tabla B.2 - Nombre y sigla de las Universidades que conforman la CEUB
Seguidamente se presentará el organigrama de la Estructura Organizacional del
Sistema de la Universidad Boliviana, CEUB de manera general y así ver cómo está
formado según la grafico 5.1, donde se divide por cuatro partes que son:
SISTEMA UNIVERSITARIO:
 Congreso Institucional Universitario
 Honorable Consejo Universitario
Su constitución, funciones y atribuciones de ambos Órganos de Gobierno están
definidas en el Estatuto Orgánico de cada Universidad del Sistema.
UNIVERSIDADES:
 Rectorado
 Vicerrectorado

165. - 150 -
La forma de elección de estas Autoridades, sus funciones y atribuciones, están
definidas en el Estatuto Orgánico de cada Universidad.
FACULTADES O ÁREAS:
Órganos de gobiernos facultativos o de áreas
 Congreso Facultativo o de Área
 Honorable Consejo Facultativo o de Área
Su constitución, funciones y atribuciones de ambos Órganos de Gobierno están
definidas en el Estatuto Orgánico de cada Facultad o Área, compatible con el
Estatuto Orgánico de su Universidad.
Órganos de ejecución facultativo o de área
 Decanato
 Vicedecanato
La forma de elección de estas Autoridades, sus funciones y atribuciones, están
definidas en el Estatuto Orgánico de cada Facultad o Área, compatible con el
Estatuto Orgánico de su Universidad.
UNIDADES ACADÉMICAS:
Órganos de gobierno de la unidad académica
 Carreras y/o Programas reconocidos en su Universidad.
 Congreso de la Unidad Académica
 Honorable Consejo de la Unidad Académica
Su constitución, funciones y atribuciones del Órgano de Gobierno están definidas
en el Estatuto Orgánico de cada Facultad o Área, compatible con el Estatuto
Orgánico de su Universidad.
Órgano de ejecución de la unidad académica
 Las Direcciones, Jefaturas, Coordinaciones u otra denominación,
reconocidas por el Estatuto Orgánico de su Universidad
La forma de elección de ésta Autoridad, sus funciones y atribuciones, están
definidas en el Estatuto Orgánico de cada Facultad o Área, compatible con el
Estatuto Orgánico de su Universidad.

166. - 151 -
Grafico B.5 - Organigrama de la CEUB (COMITE EJECUTIVO DE LA
UNIVERSIDAD BOLIVIANA, 2011)
Con el grafico B.5 se muestra la forma en la que se tiene manejo de los diferentes
niveles en todo el sistema de universidades de Bolivia per cabe resaltar que en
ningún punto de este se cuenta con el oficial de seguridad que es un elemento

167. - 152 -
necesario con los decretos y recomendaciones que tiene el libro de seguridad por
niveles.
B.1. ESTRUCTURA LEGAL Y JURÍDICA
B.1.1. Legislación Boliviana en delitos informáticos
La seguridad de la información está presente por medio de la preservación de la integridad,
confidencialidad e integridad de la información, en el ámbito al que se aplicará el presente
trabajo será al sistema de universidad de Bolivia, donde la legislación boliviana muestra
aspectos en la constitución política del estado leyes que buscan como objetivo el cuidar la
información y los medios por los que se los difunden.
B.1.1.1. Constitución Política del estado Plurinacional de Bolivia
“Artículo 21, Inciso II): A la privacidad, intimidad, honra, honor, propia imagen y
dignidad.” (CPE.), (Asamblea Constituyente de Bolivia, 2009), pagina 17.
“Artículo 130, Inciso I): Toda persona individual o colectiva que crea estar indebida
o ilegalmente impedida de conocer, objetar u obtener la eliminación o rectificación
de los datos registrados por cualquier medio físico, electrónico, magnético o
informático, en archivos o bancos de datos públicos o privados, o que afecten a su
derecho fundamental a la intimidad y privacidad personal o familiar, o a su propia
imagen, honra y reputación, podrá interponer la Acción de Protección de
Privacidad.” (CPE.), (Asamblea Constituyente de Bolivia, 2009), pagina 47.
En la Constitución Política del estado Plurinacional de Bolivia en su Art. 21, Inc. II)
mantiene como un derecho la privacidad, intimidad, así mismo a la rectificación de
los datos personales Art. 130. Inc. I). que toda persona individual o colectiva que
crea estar indebida o ilegalmente impedida de conocer, objetar la eliminación o
rectificación de los datos registrados por cualquier medio físico, electrónico,
magnético o informático, en archivos o bancos de datos públicos o privados
(Asamblea Constituyente de Bolivia, 2009).

168. - 153 -
b) Ley de Código Penal Boliviano
c) Capítulo XI, Delitos Informáticos
“Artículo 363 bis. (Manipulación informática). - El que con la intención de obtener
un beneficio indebido para sí o un tercero, manipule un procesamiento o
transferencia de datos informáticos que conduzca a un resultado incorrecto o evite
un proceso tal cuyo resultado habría sido correcto, ocasionando de esta manera
una transferencia patrimonial en perjuicio de tercero, será sancionado con reclusión
de uno a cinco años y con multa de sesenta a doscientos días.” (Asamblea
Legislativa Plurinacional , 1997), pagina 159.
“Artículo 363 ter. (Alteración, acceso y uso indebido de datos informáticos).-
El que sin estar autorizado se apodere, acceda, utilice, modifique, suprima o
inutilice, datos almacenados en una computadora o en cualquier soporte
informático, ocasionando perjuicio al titular de la información, será sancionado con
prestación de trabajo hasta un año o multa hasta doscientos días.” (Asamblea
Legislativa Plurinacional , 1997), pagina 159.
La legislación boliviana cuenta también dos artículos en la ley del código penal que
tipifica como delito informático al acceso indebido a la información y la manipulación
de la información en sus artículos del Código Penal. Modificado por la Ley Nº 1768,
de 10 de marzo de 1997 (Artículos 363 Bis y 363 ter.).
B.2. Ley N° 164 General de Telecomunicación, Tecnologías de la
Información y Comunicación
“Artículo 54. (DERECHOS DE LAS USUARIAS Y USUARIOS). Las usuarias o los
usuarios de los servicios de telecomunicaciones y tecnologías de información y
comunicación tienen derecho a: … 3). Acceder a información clara, precisa, cierta,

169. - 154 -
completa, oportuna y gratuita acerca de los servicios de telecomunicaciones y
tecnologías de información y comunicación, a ser proporcionada por los operadores
o proveedores de los servicios... 5). Recibir de forma oportuna, comprensible y veraz
la factura mensual desglosada de todos los cargos y servicios del cual es usuario,
en la forma y por el medio en que se garantice su privacidad. 6). Exigir respeto a la
privacidad e inviolabilidad de sus comunicaciones, salvo aquellos casos
expresamente señalados por la Constitución Política del Estado y la Ley. 7).
Conocer los indicadores de calidad de prestación de los servicios al público de los
proveedores de telecomunicaciones y tecnologías de información y comunicación…
15). Ser informado oportunamente de la desconexión o corte programado de los
servicios. 16). Reclamar ante los proveedores de servicios y acudir ante las
autoridades competentes en aquellos casos que la usuaria o usuario considere
vulnerados sus derechos, mereciendo atención oportuna. 17). Recibir protección del
proveedor del servicio sobre los datos personales contra la publicidad no autorizada
por la usuaria o usuario, en el marco de la Constitución Política del Estado y la
presente Ley… 19). Exigir la protección de la niñez, adolescencia y juventud en la
prestación de los servicios… 22). Otros que se deriven de la aplicación de la
Constitución Política del Estado, Tratados Internacionales, las leyes y demás
normas aplicables.”, (Asamblea Legislativa Plurinacional, 2011), paginas 32 al 34.
“Artículo 56. (INVIOLABILIDAD Y SECRETO DE LAS COMUNICACIONES). En
el marco de lo establecido en la Constitución Política del Estado, los operadores de
redes públicas y proveedores de servicios de telecomunicaciones y tecnologías de
información y comunicación, deben garantizar la inviolabilidad y secreto de las
comunicaciones, al igual que la protección de los datos personales y la intimidad de
usuarias o usuarios, salvo los contemplados en guías telefónicas, facturas y otros
establecidos por norma.”, (Asamblea Legislativa Plurinacional, 2011), pagina 34.
“Artículo 59. (OBLIGACIONES DE LOS OPERADORES Y PROVEEDORES). 1).
Someterse a la jurisdicción y competencia de la Autoridad de Regulación y
Fiscalización de Telecomunicaciones y Transportes. 2). Proveer en condiciones de

170. - 155 -
igualdad, equidad, asequibilidad, calidad, de forma ininterrumpida, los servicios de
telecomunicaciones y tecnologías de información y comunicación. 3). Proporcionar
información clara, precisa, cierta, completa, oportuna y gratuita acerca de los
servicios de telecomunicaciones y tecnologías de información y comunicación, a las
usuarias o los usuarios. 4). Proporcionar información clara, precisa, cierta, completa
y oportuna a la Autoridad de Regulación y Fiscalización de Telecomunicaciones y
Transportes. 5). Proveer gratuitamente los servicios de telecomunicaciones y
tecnologías de información y comunicación en casos de emergencia, que determine
la Autoridad de Regulación y Fiscalización de Telecomunicaciones y Transportes.
…11). Atender las solicitudes y las reclamaciones realizadas por las usuarias o los
usuarios. 12). Informar oportunamente la desconexión o cortes programados de los
servicios. 13). Brindar protección sobre los datos personales evitando la divulgación
no autorizada por las usuarias o usuarios, en el marco de la Constitución Política
del Estado y la presente Ley.16). Cumplir las instrucciones y planes que se emitan
en casos de emergencia y seguridad del Estado. 17). Actualizar periódicamente su
plataforma tecnológica y los procesos de atención a las usuarias y los usuarios.”
(Asamblea Legislativa Plurinacional, 2011), pagina 35 y 36.
“Artículo 84. (REGLAMENTACIÓN). El reglamento referido a firmas y certificados
digitales comprenderá: 1. Los requisitos, funciones, procedimientos, convenio de
partes, obligaciones, cese de la entidad certificadora autorizada, responsabilidad de
las entidades certificadoras autorizadas ante terceros, sanciones, resolución de
controversias y otros. 2. La publicidad, seguridad e integridad en el uso de la firma
digital. 3. Las definiciones, principios y procedimientos relativos al tratamiento de los
datos personales.” (Asamblea Legislativa Plurinacional, 2011), pagina 44.
“Artículo 89. (CORREO ELECTRÓNICO PERSONAL). A los efectos de esta Ley
el correo electrónico personal se equipará a la correspondencia postal, estando
dentro del alcance de la inviolabilidad establecida en la Constitución Política del
Estado. La protección del correo electrónico personal abarca su creación,
transmisión, recepción y almacenamiento.” (Asamblea Legislativa Plurinacional,

171. - 156 -
2011), pagina 45.
La Ley Nº 164, de 8 de agosto de 2011, General de Telecomunicaciones,
Tecnologías de la Información y Comunicación. Norma el uso adecuado de la
información y así mismo la comunicación señalan distintos aspectos en sus: Artículo
54 (derechos de los usuarios); 56 (inviolabilidad y secreto de las comunicaciones);
59 (obligaciones de los operadores y proveedores); 84 (reglamentación); 89 (correo
electrónico personal); 90 (correo electrónico laboral), y 91 (comunicaciones
comerciales publicitarias por correo electrónico o medios electrónicos).
B.2.3. Decreto Supremo 1793 Reglamentación de la Ley Nº 164
Una vez lanzada la ley que normaría las comunicaciones y el tratamiento de la
información era necesario reglamentar dicha ley es por eso que el Decreto Supremo
Nº 1793, de 13 de noviembre de 2013. Reglamento de la Ley Nº 164. Artículos 3
(definiciones); 4 (principios), 40 (funciones de la Agencia de Registro); 54 (derechos
del titular del certificado); 56 (Protección de datos personales), y 57
(comunicaciones comerciales publicitarias).
El decreto 1793 que es la reglamentación de la ley N°164 el mismo señala en su
Artículo 2 es aplicable para toda entidad pública o privada que tenga actividades o
presten servicio relacionado con la certificación digital y firmas digitales en todo el
estado plurinacional mismos deben cumplir lo siguiente:
 Inciso I) Respecto a desarrollo de contenidos y aplicaciones, se puede
transferir la información por medios electrónicos sin examinarlos ni
modificarlo salvo autorización del propietario, así también el desarrollo
haciendo uso de software con fines educativos productivos o de
entretenimiento.

172. - 157 -
 II) En cuanto al software libre, establece que el usuario ejercite las libertades
como ser: ejecutar el software para cualquier propósito sin restricción,
estudiar el funcionamiento del software y modificarlo para que cumpla un
determinado propósito esto mediante el acceso del código fuente en cuanto
a los estándares abiertos mismos que son técnicas o protocolos
normalizados y se puedan usar sin restricciones.
 III) Respecto a firmas y certificados digitales se debe instalar una
infraestructura que sea capaz de certificar, generar y almacenar de los
certificados digitales cumpliendo los principios de autenticación mediante el
uso de las claves privada, publica.
 VI) respecto a la seguridad informática establece los procedimientos y
herramientas que se enfocan a la protección de la infraestructura
computacional, que a su vez contiene a la información preservando su
integridad, disponibilidad y confidencialidad, esto a su vez se logra mediante
planes de contingencia que son realizados en circunstancias de riesgo u
otras anomalías.
En el Artículo 5 Plantea que los Contenidos y Aplicaciones en su prioridad está el
desarrollo de plataformas virtuales de aprendizaje capacitación e investigación y
servicios en todos los niveles educativos, en la salud plataformas de información
atención y servicio a la población, en lo gubernamental la implementación del
gobierno electrónico transparencia y garantizar la eficiencia de los sistemas
implementados haciendo uso del idioma castellano sin olvidar o promover diferentes
idiomas existentes en el Estado Plurinacional de Bolivia.
 Entre otros aspectos que nos muestra es el promover el derecho a la
privacidad de la información de los usuarios y fortalecer la seguridad
informática del estado y así mismo la protección de los datos en sus sistemas

173. - 158 -
informáticos a través de planes de contingencia desarrollados e
implementados en cada entidad.
Articulo 17 Plantea la Implementación del Gobierno Electrónico a través de la
transparentarían de la gestión pública haciendo uso de tecnologías de la
información y comunicación y otras herramientas para contribuir la participación y
control social.
Articulo 18 en el Lineamiento del Plan de Implementación del Gobierno Electrónico
plantea el derecho a acceder, participar y relacionarse de manera transparente con
las entidades públicas esto mediante el uso del internet, con el objetivo de promover
la interoperabilidad de la entidad públicas y reducir la brecha entre el usuario y
gobierno.
Articulo 21 Lineamiento de Software Libre Plantea el Desarrollo de Software Libre y
estándares abiertos en las plataformas informáticas, con lo cual se promueve el
mecanismo de cooperación internacional en materia de software libre y estándares
en respecto de la soberanía y seguridad informática y así mejorar el control,
jerarquización para fortalecer las unidades de las entidades Públicas y Privadas con
el fin de cumplir el reglamento.
Articulo 22 el Repositorio Estatal de Software Libre el mismo es administrado por la
ADSIB donde se tiene la obligatoriedad de registrar los sistemas y las aplicaciones
libres usadas o desarrolladas de manera directa o a través de terceros en el
repositorio estatal de software libre, toda adquisición deberá ser compatible con el
software libre.
Articulo 26 Función del certificado digital es el acreditar la identidad del titular de la
firma, la legitimidad vincular un documento o mensaje electrónico y así garantizar la
integridad del documento.

174. - 159 -
Articulo 27 Característica del certificado digital deben cumplir con la emisión por una
autoridad autorizada, mantener un numero único de serie, verificable, contener
información necesaria para identificar al titular.
Articulo 56 Protección de Datos Personales con el fin de resguardar la información
detalla a continuación: datos personales en el sector público y privado en todas sus
modalidades, incluyendo entre éstas las actividades de recolección, conservación,
procesamiento, bloqueo, cancelación, transferencias, consultas e interconexiones,
requerirá del conocimiento previo y el consentimiento expreso del titular. En su
Inciso (e) demanda la responsabilidad de las entidades que manejen información
de los usuarios como señala a continuación:
“e) El responsable del tratamiento de los datos personales, tanto del sector
público como del privado, deberá adoptar las medidas de índole técnica y
organizativa necesarias que garanticen la seguridad de los datos personales
y eviten su alteración, pérdida, tratamiento no autorizado, las que deberán
ajustarse de conformidad con el estado de la tecnología, la naturaleza de los
datos almacenados y los riesgos a que están expuestos, ya provengan de la
acción humana o del medio físico o natural.”.
B.2.4. Decreto Supremo Nº 3251 plan de Implementación de Gobierno
Electrónico
En el decreto aprobado el 12 de julio del 2017, donde estable la implementación del
gobierno electrónico, implementación de la software libre y estándares abiertos son
aplicables por todos los niveles de Gobierno del Estado Plurinacional de Bolivia, en
su Art ° 5 los planes de implementación de Gobierno electrónico y los planes
institucionales de implementación de software libre y estándares abiertos serán
priorizados y financiado por cada entidad al interior de su presupuesto institucional
ART º 6 (RESPONSABLES). Determina que cada MAE del sector público deberá
designar a los responsables de la implementación del Gobierno Electrónico en
coordinación de la AGETIC.

175. - 160 -
“Artículo º 4 (Interoperabilidad) I. El COPLUTIC, en coordinación con la
Agencia de Gobierno Electrónico y Tecnologías de Información y
Comunicación – AGETIC, podrá determinar la obligatoriedad por parte de las
entidades públicas para compartir información mediante interoperabilidad, en
el marco de las leyes y normas vigentes, así como disposiciones específicas
de sectores estratégicos.”

176. - 161 -
GLOSARIO
A
AGETIC
Agencia de Gobierno Electrónico y Tecnologías de
Información y Comunicación, 147
B
Botnets
es un término que hace referencia a un conjunto o
red de robots informáticos o bots, que se
ejecutan de manera autónoma y automática. El
artífice de la botnet puede controlar todos los
ordenadores/servidores infectados de forma
remota, - 6 -
C
CISO
El CISO (Chief Information Security Officer) es el
director de seguridad de la información.
Básicamente es un rol desempeñado a nivel
ejecutivo y su función principal es la de alinear la
seguridad de la información con los objetivos de
negocio. De esta forma se garantiza en todo
momento que la información de la empresa está
protegida adecuadamente., - 45 -
CRACKER
El término cracker o cráquer (literalmente traducido
como rompedor, del inglés to crack, que significa
romper o quebrar) se utiliza para referirse a las
personas que rompen o vulneran algún sistema
de seguridad de forma ilícita, - 26 -
CRC
En informática, CRC hace referencia a cyclic
redundancy check, también llamado polynomial
code checksum. En español, control de
redundancia cíclica o comprobación de
redundancia cíclica.El CRC es una función
diseñada para detectar cambios accidentales en
datos de computadora y es comúnmente usada
en redes digitales y dispositivos de
almacenamiento (como discos duros)., - 33 -, - 34
-, - 35 -
H
hackers
Hacker es una voz del inglés para referirse a una
persona o a una comunidad que posee
conocimientos en el área de informática y se
dedica a acceder a sistemas informáticos para
realizar modificaciones en el mismo., - 26 -, - 61 -
I
IDS
Un sistema de detección de intrusiones (o IDS de
sus siglas en inglés Intrusion Detection System)
es un programa de detección de accesos no
autorizados a un computador o a una red., - 30 -,
- 85 -, - 87 -, - 88 -, - 89 -, - 91 -, - 94 -, - 107 -, -
108 -, - 117 -
IPS
Un Sistema de Prevención de Intrusos es un
dispositivo de seguridad, fundamentalmente
para redes, que se encarga de monitorear
actividades a nivel de capa 3 (red) y/o a nivel de
capa 7 (aplicación) del Modelo OSI, con el fin de
identificar comportamientos maliciosos,
sospechosos e indebidos, a fin de reaccionar ante
ellos en tiempo real mediante una acción de
contingencia., - 30 -
ISDN
ISDN La UIT-T (CCITT) define la Red Digital de
Servicios Integrados (RDSI o ISDN en inglés)
como
red que procede por evolución de la Red Digital
Integrada (RDI) y que facilita conexiones
digitales extremo a extremo para
proporcionar una amplia gama de servicios,
tanto de voz como de otros tipos, y a la que
los usuarios acceden a través de un conjunto
de interfaces normalizados., - 35 -
ISO/IEC 17799
La norma ISO 27001 facilita los requisitos que se
deben adoptar para poder implementar un
Sistema de Gestión de Seguridad de la
Información, con lo que se podrá mantener la
información de la organización de una forma

177. - 162 -
segura ante cualquier posible amenaza. La norma
NTP-ISO/IEC 17799 es una norma técnica
peruana que ayuda a implementar también
medidas de seguridad en las organizaciones,
mejorando el rendimiento de la organización y
aumenta su valor añadido ante las demás
organizaciones del mismo sector., - 28 -
L
LAMERS
Lamer (o zomber o Lamas en España) es un
anglicismo propio de la jerga de Internet que
hace alusión a una persona con falta de
habilidades técnicas, sociabilidad o madurez e
incompetente en una materia, actividad
específica o dentro de una comunidad., - 26 -
LAP-B
LAPB (Link Access Procedure, Balanced) es un
protocolo de nivel de enlace de datos dentro del
conjunto de protocolos de la norma X.25. LAPB
está orientado al bit y deriva de HDLC.Es un
subconjunto de HDLC, en modo de clase
balanceada asíncrona (BAC). HDLC trabaja con 3
tipos de estaciones, en cambio LAP-B solo con
una, la Balanceada. Por lo tanto usa una clase
balanceada asíncrona, los dos dispositivos
pueden iniciar la transmisión, esa es una de las
diferencias con HDLC., - 35 -
Ll
LLC
Control de enlace lógico LLC ("Logical Link Control")
define la forma en que los datos son transferidos
sobre el medio físico, proporcionando servicio a
las capas superiores., - 32 -, - 35 -
M
MAE
Maxima Autoridad Ejecutiva, 147
P
Payload
En informática y telecomunicaciones la carga útil
(payload en inglés) es el conjunto de datos
transmitidos que es en realidad el mensaje
enviado. La carga útil excluye las cabeceras o
metadatos, que son enviados simplemente para
facilitar la entrega del mensaje. El término está
tomado prestado del transporte de mercancías,
donde carga útil se refiere a la parte de la carga
que se utiliza para costear el transporte., - 33 -, -
34 -
R
RAID
RAID es un acrónimo del inglés que significa
Redundant Array of Independent Disks,
literalmente «matriz de discos independientes
redundantes», aunque no todos los sistemas
RAID proporcionan redundancia., 122
RS 232
RS-232 (Recommended Standard 232, en español
"Estándar Recomendado 232"), también
conocido como EIA/TIA RS-232C, es una
interfaz que designa una norma para el
intercambio de datos binarios serie entre un
DTE (Data Terminal Equipment, "Equipo
Terminal de Datos"), como por ejemplo una
computadora, y un DCE (Data Communication
Equipment, "Equipo de Comunicación de
Datos"), por ejemplo un módem. Existen otros
casos en los que también se utiliza la interfaz
RS-232., - 32 -
S
SAP
El SAP es un sistema de aplicaciones y productos en
procesamientos de datos que son los que
describen los hechos empíricos, sucesos y
entidades que gestiona de forma integrada “on
line” todas las áreas funcionales de una empresa
que se identifican a una compañía de sistemas
informáticos con sede en Alemania, el mercado
de los sistemas informáticos con un producto
que se produce en el mercado de los sistemas de
información con producto denominado SAP R/2,
antecesor al SAP R/3 que es el sistema integrado
donde la información es almacenada., - 36 -
Snort
Snort es un Sistema de Detección de Intrusos (IDS)
basado en red (IDSN) open source . Cuenta con
un lenguaje de creación de reglas en el que se
pueden definir los patrones que se utilizarán a la
hora de monitorizar el sistema. Además, ofrece
una serie de reglas y filtros ya predefinidos que
se pueden ajustar durante su instalación y
configuración para que se adapte lo máximo

178. - 163 -
posible a lo que deseamos., - 6 -, - 26 -, - 92 -, -
94 -, - 107 -, - 108 -
SOFTWARE LIBRE
El software libre hace referencia a la capacidad de
los usuarios para ejecutar, copiar, distribuir,
estudiar, cambiar y mejorar el software que se
ha puesto en sus manos, xiv
SONET
La Red Óptica Síncrona, también llamada SONET, es
un estándar creado para la transmisión digital de
grandes cantidades de información en redes de
fibra óptica mediante el uso de láser o diodos
emisores de luz LED., - 32 -
