Este documento proporciona especificaciones técnicas para una variedad de herramientas de corte cilíndricas. Incluye tablas con los diámetros, longitudes y otros detalles geométricos de las herramientas, así como recomendaciones sobre velocidades de corte y avances. También enumera los códigos y referencias de las herramientas disponibles en acero de alta velocidad.

1. H E R R A M I E N T A D E C O R T E
1

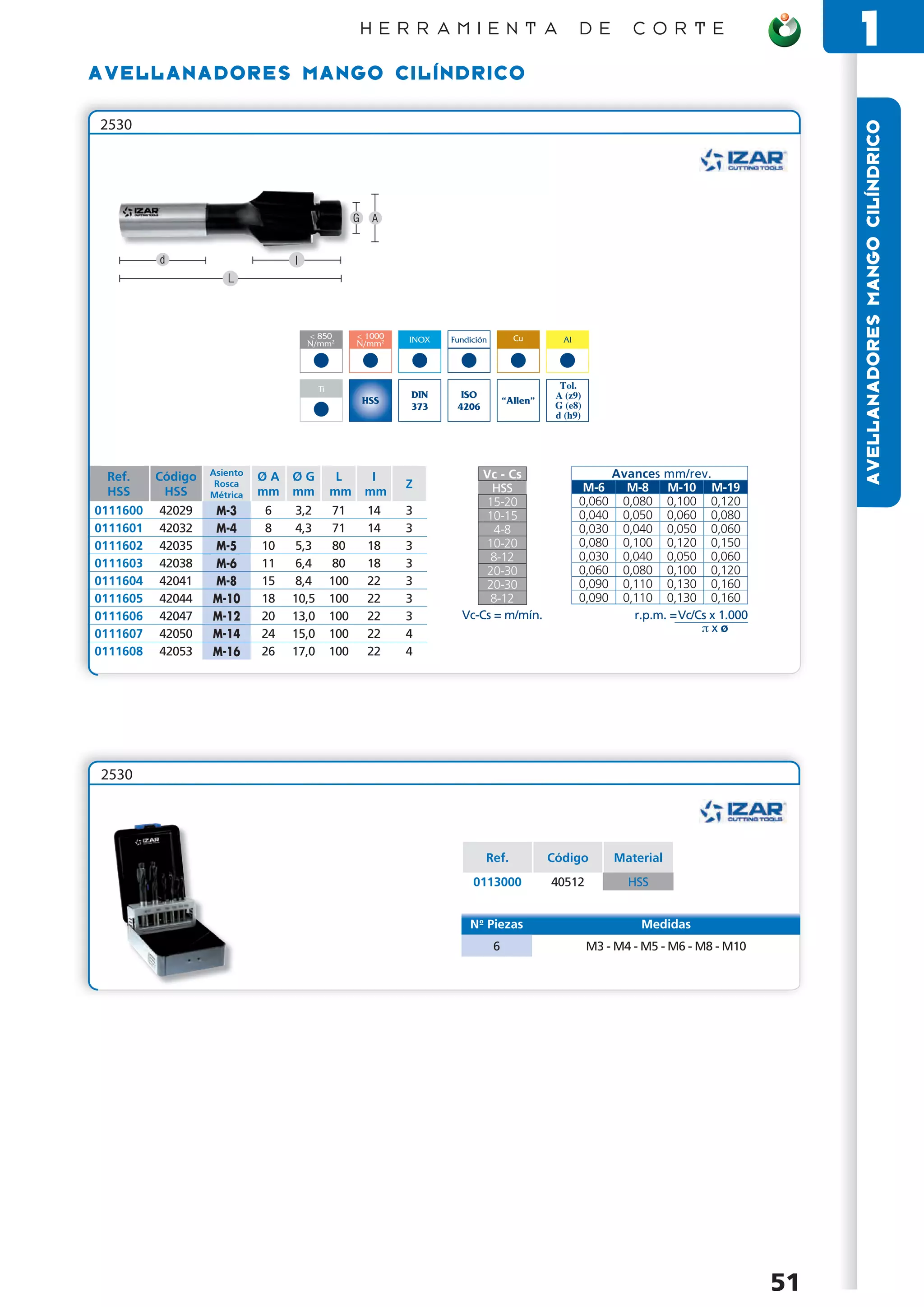

AVE LL AN ADORES MANG O C I L Í N D R I C O
2530
AVELLANADORES MANGO CILÍNDRICO
< 850 < 1000 INOX Fundición Cu Al
N/mm2 N/mm2
Tol.
DIN ISO A (z9)
HSS “Allen” G (e8)
373 4206
d (h9)
Ref. Código Asiento
ØA ØG L I Vc - Cs Avances mm/rev.
Rosca Z HSS M-6 M-8 M-10 M-19
HSS HSS Métrica mm mm mm mm
15-20 0,060 0,080 0,100 0,120
0111600 42029 M-3 6 3,2 71 14 3 10-15 0,040 0,050 0,060 0,080
0111601 42032 M-4 8 4,3 71 14 3 4-8 0,030 0,040 0,050 0,060
0111602 42035 M-5 10 5,3 80 18 3 10-20 0,080 0,100 0,120 0,150
8-12 0,030 0,040 0,050 0,060
0111603 42038 M-6 11 6,4 80 18 3
20-30 0,060 0,080 0,100 0,120
0111604 42041 M-8 15 8,4 100 22 3 20-30 0,090 0,110 0,130 0,160
0111605 42044 M-10 18 10,5 100 22 3 8-12 0,090 0,110 0,130 0,160
0111606 42047 M-12 20 13,0 100 22 3 Vc-Cs = m/mín. r.p.m. = Vc/Cs x 1.000
πxø
0111607 42050 M-14 24 15,0 100 22 4
0111608 42053 M-16 26 17,0 100 22 4
2530
Ref. Código Material
0113000 40512 HSS
Nº Piezas Medidas
6 M3 - M4 - M5 - M6 - M8 - M10
51
