1. Partes de la Computadora
1132661
Grupo: 31.1?
Profesor: Julio César Chávez

2. Unidades Ópticas
Brenda González
Dayanne Regla

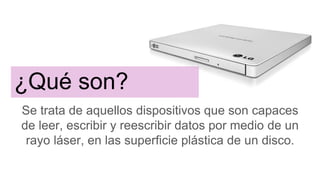

3. ¿Qué son?
Se trata de aquellos dispositivos que son capaces
de leer, escribir y reescribir datos por medio de un
rayo láser, en las superficie plástica de un disco.

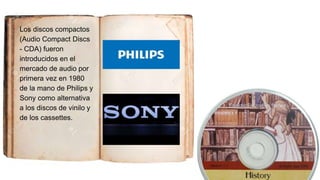

4. Los discos compactos
(Audio Compact Discs
- CDA) fueron
introducidos en el
mercado de audio por
primera vez en 1980
de la mano de Philips y
Sony como alternativa
a los discos de vinilo y
de los cassettes.

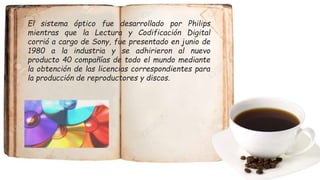

5. El sistema óptico fue desarrollado por Philips
mientras que la Lectura y Codificación Digital
corrió a cargo de Sony, fue presentado en junio de
1980 a la industria y se adhirieron al nuevo
producto 40 compañías de todo el mundo mediante
la obtención de las licencias correspondientes para
la producción de reproductores y discos.

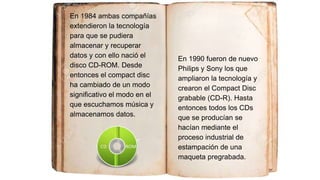

6. En 1984 ambas compañías
extendieron la tecnología
para que se pudiera
almacenar y recuperar
datos y con ello nació el
disco CD-ROM. Desde
entonces el compact disc
ha cambiado de un modo
significativo el modo en el
que escuchamos música y
almacenamos datos.
En 1990 fueron de nuevo
Philips y Sony los que
ampliaron la tecnología y
crearon el Compact Disc
grabable (CD-R). Hasta
entonces todos los CDs
que se producían se
hacían mediante el
proceso industrial de
estampación de una
maqueta pregrabada.

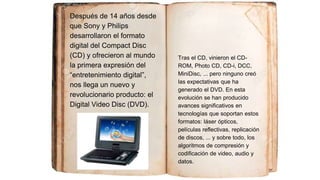

7. Después de 14 años desde
que Sony y Philips
desarrollaron el formato
digital del Compact Disc
(CD) y ofrecieron al mundo
la primera expresión del
“entretenimiento digital”,
nos llega un nuevo y
revolucionario producto: el
Digital Video Disc (DVD).
Tras el CD, vinieron el CD-
ROM, Photo CD, CD-i, DCC,
MiniDisc, ... pero ninguno creó
las expectativas que ha
generado el DVD. En esta
evolución se han producido
avances significativos en
tecnologías que soportan estos
formatos: láser ópticos,
películas reflectivas, replicación
de discos, ... y sobre todo, los
algoritmos de compresión y
codificación de video, audio y
datos.

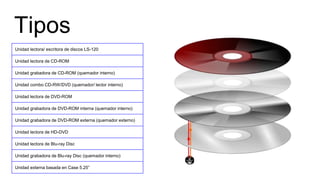

8. Tipos
Unidad lectora/ escritora de discos LS-120
Unidad lectora de CD-ROM
Unidad grabadora de CD-ROM (quemador interno)
Unidad combo CD-RW/DVD (quemador/ lector interno)
Unidad lectora de DVD-ROM
Unidad grabadora de DVD-ROM interna (quemador interno)
Unidad grabadora de DVD-ROM externa (quemador externo)
Unidad lectora de HD-DVD
Unidad lectora de Blu-ray Disc
Unidad grabadora de Blu-ray Disc (quemador interno)
Unidad externa basada en Case 5.25”

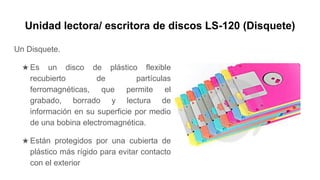

9. Unidad lectora/ escritora de discos LS-120 (Disquete)
Un Disquete.
★ Es un disco de plástico flexible
recubierto de partículas
ferromagnéticas, que permite el
grabado, borrado y lectura de
información en su superficie por medio
de una bobina electromagnética.
★ Están protegidos por una cubierta de
plástico más rígido para evitar contacto
con el exterior

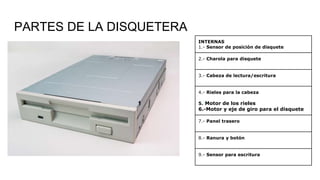

10. PARTES DE LA DISQUETERA
EXTERNAS
1.- Botón de expulsión:
2.- Ranura / Puerta:
3.- Cubierta:
4.- Conector de 34 pines:
5.- Conector de 4 pines:
encargado de suministrar la
alimentación eléctrica.
6.- LED indicador
INTERNAS
1.- Sensor de posición de disquete
2.- Charola para disquete
3.- Cabeza de lectura/escritura
4.- Rieles para la cabeza
5. Motor de los rieles
6.-Motor y eje de giro para el disquete
7.- Panel trasero
8.- Ranura y botón
9.- Sensor para escritura

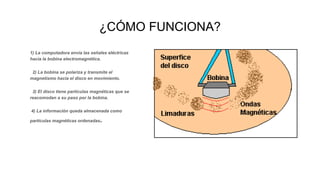

11. ¿CÓMO FUNCIONA?
1) La computadora envía las señales eléctricas
hacia la bobina electromagnética.
2) La bobina se polariza y transmite el
magnetismo hacia el disco en movimiento.
3) El disco tiene partículas magnéticas que se
reacomodan a su paso por la bobina.
4) La información queda almacenada como
partículas magnéticas ordenadas.

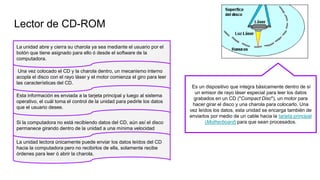

12. Lector de CD-ROM
La unidad abre y cierra su charola ya sea mediante el usuario por el
botón que tiene asignado para ello ó desde el software de la
computadora.
Una vez colocado el CD y la charola dentro, un mecanismo interno
acopla el disco con el rayo láser y el motor comienza el giro para leer
las características del CD.
Esta información es enviada a la tarjeta principal y luego al sistema
operativo, el cuál toma el control de la unidad para pedirle los datos
que el usuario desee.
Si la computadora no está recibiendo datos del CD, aún así el disco
permanece girando dentro de la unidad a una mínima velocidad
La unidad lectora únicamente puede enviar los datos leídos del CD
hacia la computadora pero no recibirlos de ella, solamente recibe
órdenes para leer ó abrir la charola.
Es un dispositivo que integra básicamente dentro de sí
un emisor de rayo láser especial para leer los datos
grabados en un CD ("Compact Disc"), un motor para
hacer girar el disco y una charola para colocarlo. Una
vez leídos los datos, esta unidad se encarga también de
enviarlos por medio de un cable hacia la tarjeta principal
(Motherboard) para que sean procesados.

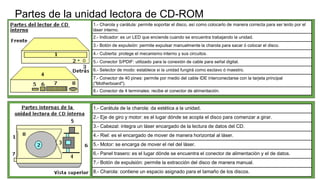

13. Partes de la unidad lectora de CD-ROM
1.- Charola y carátula: permite soportar el disco, así como colocarlo de manera correcta para ser leído por el
láser interno.
2.- Indicador: es un LED que enciende cuando se encuentra trabajando la unidad.
3.- Botón de expulsión: permite expulsar manualmente la charola para sacar ó colocar el disco.
4.- Cubierta: protege el mecanismo interno y sus circuitos.
5.- Conector S/PDIF: utilizado para la conexión de cable para señal digital.
6.- Selector de modo: establece si la unidad fungirá como esclavo ó maestro.
7.- Conector de 40 pines: permite por medio del cable IDE interconectarse con la tarjeta principal
("Motherboard").
8.- Conector de 4 terminales: recibe el conector de alimentación.
1.- Carátula de la charola: da estética a la unidad.
2.- Eje de giro y motor: es el lugar dónde se acopla el disco para comenzar a girar.
3.- Cabezal: integra un láser encargado de la lectura de datos del CD.
4.- Riel: es el encargado de mover de manera horizontal al láser.
5.- Motor: se encarga de mover el riel del láser.
6.- Panel trasero: es el lugar dónde se encuentra el conector de alimentación y el de datos.
7.- Botón de expulsión: permite la extracción del disco de manera manual.
8.- Charola: contiene un espacio asignado para el tamaño de los discos.

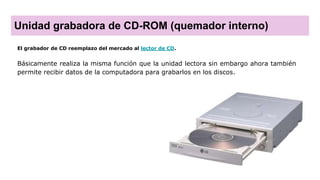

14. Unidad grabadora de CD-ROM (quemador interno)
El grabador de CD reemplazo del mercado al lector de CD.
Básicamente realiza la misma función que la unidad lectora sin embargo ahora también
permite recibir datos de la computadora para grabarlos en los discos.

15. Unidad lectora de DVD-ROM
La unidad lectora de DVD-ROM desplazó a las unidades lectoras de CD-ROM
Integra básicamente dentro de sí un emisor de rayo
láser especial para leer los datos en un DVD
("Digital Versatile Disc") y también de un CD
("Compact Disc"). También cuenta con un motor
para hacer girar el disco y una charola para
colocarlos.

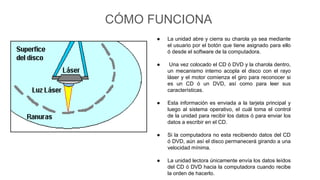

16. CÓMO FUNCIONA
● La unidad abre y cierra su charola ya sea mediante
el usuario por el botón que tiene asignado para ello
ó desde el software de la computadora.
● Una vez colocado el CD ó DVD y la charola dentro,
un mecanismo interno acopla el disco con el rayo
láser y el motor comienza el giro para reconocer si
es un CD ó un DVD, así como para leer sus
características.
● Esta información es enviada a la tarjeta principal y
luego al sistema operativo, el cuál toma el control
de la unidad para recibir los datos ó para enviar los
datos a escribir en el CD.
● Si la computadora no esta recibiendo datos del CD
ó DVD, aún así el disco permanecerá girando a una
velocidad mínima.
● La unidad lectora únicamente envía los datos leídos
del CD ó DVD hacia la computadora cuando recibe
la orden de hacerlo.

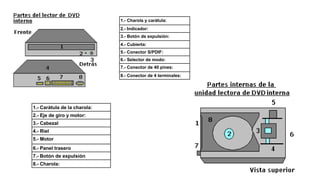

17. 1.- Charola y carátula:
2.- Indicador:
3.- Botón de expulsión:
4.- Cubierta:
5.- Conector S/PDIF:
6.- Selector de modo:
7.- Conector de 40 pines:
8.- Conector de 4 terminales:
1.- Carátula de la charola:
2.- Eje de giro y motor:
3.- Cabezal
4.- Riel
5.- Motor
6.- Panel trasero
7.- Botón de expulsión
8.- Charola:

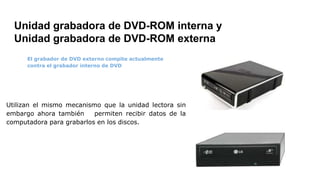

18. Unidad grabadora de DVD-ROM interna y
Unidad grabadora de DVD-ROM externa
El grabador de DVD externo compite actualmente
contra el grabador interno de DVD
Utilizan el mismo mecanismo que la unidad lectora sin
embargo ahora también permiten recibir datos de la
computadora para grabarlos en los discos.

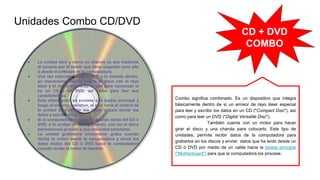

19. Unidades Combo CD/DVD
● La unidad abre y cierra su charola ya sea mediante
el usuario por el botón que tiene asignado para ello
ó desde el software de la computadora.
● Una vez colocado el CD ó DVD y la charola dentro,
un mecanismo interno acopla el disco con el rayo
láser y el motor comienza el giro para reconocer si
es un CD ó un DVD, así como para leer sus
características.
● Esta información es enviada a la tarjeta principal y
luego al sistema operativo, el cuál toma el control de
la unidad para recibir los datos ó para enviar los
datos a escribir en el CD.
● Si la computadora no esta recibiendo datos del CD ó
DVD, ó la unidad no está grabando, aún así el disco
permanecerá girando a una velocidad constante.
● La unidad grabadora únicamente graba cuando
recibe la orden desde la computadora y envía los
datos leídos del CD ó DVD hacia la computadora
cuando recibe la orden de hacerlo.
CD + DVD
COMBO
Combo significa combinado. Es un dispositivo que integra
básicamente dentro de sí un emisor de rayo láser especial
para leer y escribir los datos en un CD ("Compact Disc"), así
como para leer un DVD ("Digital Versatile Disc").
También cuenta con un motor para hacer
girar el disco y una charola para colocarlo. Este tipo de
unidades, permite recibir datos de la computadora para
grabarlos en los discos y enviar datos que ha leído desde un
CD ó DVD por medio de un cable hacia la tarjeta principal
("Motherboard") para que la computadora los procese.

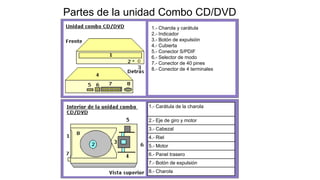

20. Partes de la unidad Combo CD/DVD
1.- Charola y carátula
2.- Indicador
3.- Botón de expulsión
4.- Cubierta
5.- Conector S/PDIF
6.- Selector de modo
7.- Conector de 40 pines
8.- Conector de 4 terminales
1.- Carátula de la charola
2.- Eje de giro y motor
3.- Cabezal
4.- Riel
5.- Motor
6.- Panel trasero
7.- Botón de expulsión
8.- Charola

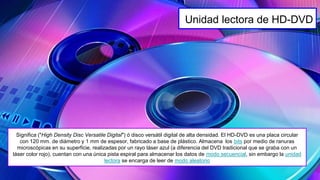

21. Significa ("High Density Disc Versatile Digital") ó disco versátil digital de alta densidad. El HD-DVD es una placa circular
con 120 mm. de diámetro y 1 mm de espesor, fabricado a base de plástico. Almacena los bits por medio de ranuras
microscópicas en su superficie, realizadas por un rayo láser azul (a diferencia del DVD tradicional que se graba con un
láser color rojo), cuentan con una única pista espiral para almacenar los datos de modo secuencial, sin embargo la unidad
lectora se encarga de leer de modo aleatorio
Unidad lectora de HD-DVD

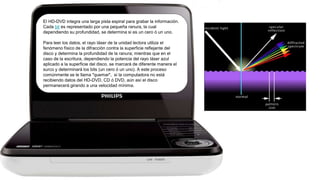

22. El HD-DVD integra una larga pista espiral para grabar la información.
Cada bit es representado por una pequeña ranura, la cual
dependiendo su profundidad, se determina si es un cero ó un uno.
Para leer los datos, el rayo láser de la unidad lectora utiliza el
fenómeno físico de la difracción contra la superficie reflejante del
disco y determina la profundidad de la ranura; mientras que en el
caso de la escritura, dependiendo la potencia del rayo láser azul
aplicado a la superficie del disco, se marcará de diferente manera el
surco y determinará los bits (un cero ó un uno). A este proceso
comúnmente se le llama "quemar", si la computadora no está
recibiendo datos del HD-DVD, CD ó DVD, aún así el disco
permanecerá girando a una velocidad mínima.

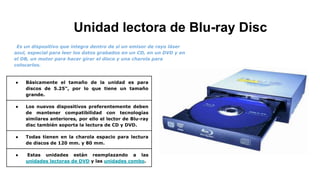

23. Unidad lectora de Blu-ray Disc
Es un dispositivo que integra dentro de sí un emisor de rayo láser
azul, especial para leer los datos grabados en un CD, en un DVD y en
el DB, un motor para hacer girar el disco y una charola para
colocarlos.
● Básicamente el tamaño de la unidad es para
discos de 5.25", por lo que tiene un tamaño
grande.
● Los nuevos dispositivos preferentemente deben
de mantener compatibilidad con tecnologías
similares anteriores, por ello el lector de Blu-ray
disc también soporta la lectura de CD y DVD.
● Todas tienen en la charola espacio para lectura
de discos de 120 mm. y 80 mm.
● Estas unidades están reemplazando a las
unidades lectoras de DVD y las unidades combo.

24. De acuerdo a estudios realizados, existe un
hongo (Geotricum) que se descubrió
habitando en un lote de discos compactos
(CD) procedentes de Belice, el cual tiene la
capacidad de alimentarse del plástico de los
dispositivos de almacenamiento e incluso
del Aluminio que contienen los discos, por lo
que se genera un problema de que se
vuelve inservible al momento de intentar ser
leído por la unidades.
Según los expertos, este es un hongo que
ataca ciertas sustancias orgánicas, sin
embargo en condiciones especiales de
humedad y calor, puede atacar al plástico,
algo que en términos ambientales es
positivo ya que es un caso documentado de
organismos que pueden destruir productos
sintéticos, pero negativo en el ámbito de la
Informática ya que la pérdida de información
puede ser irreparable.

25. Tarjeta de Video
Erick Palacios
Sara Yee

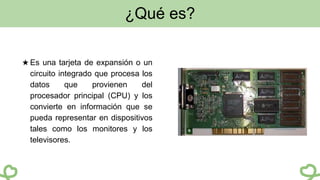

26. ¿Qué es?
★ Es una tarjeta de expansión o un
circuito integrado que procesa los
datos que provienen del
procesador principal (CPU) y los
convierte en información que se
pueda representar en dispositivos
tales como los monitores y los
televisores.

27. ¿Cuáles son las partes?

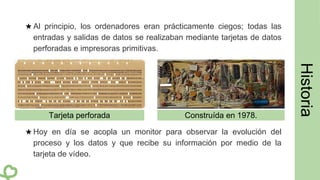

28. ★ Al principio, los ordenadores eran prácticamente ciegos; todas las
entradas y salidas de datos se realizaban mediante tarjetas de datos
perforadas e impresoras primitivas.
★ Hoy en día se acopla un monitor para observar la evolución del
proceso y los datos y que recibe su información por medio de la
tarjeta de vídeo.
Construída en 1978.Tarjeta perforada

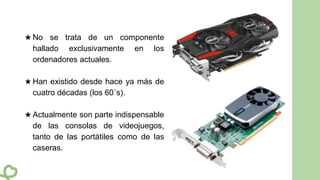

29. ★ No se trata de un componente
hallado exclusivamente en los
ordenadores actuales.
★ Han existido desde hace ya más de
cuatro décadas (los 60´s).
★ Actualmente son parte indispensable
de las consolas de videojuegos,
tanto de las portátiles como de las
caseras.

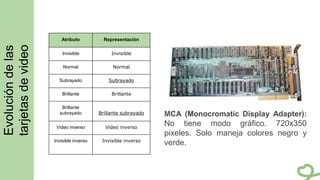

30. Evolucióndelas
tarjetasdevideo
MCA (Monocromatic Display Adapter):
No tiene modo gráfico. 720x350
pixeles. Solo maneja colores negro y
verde.
Atributo Representación
Invisible Invisible
Normal Normal
Subrayado Subrayado
Brillante Brillante
Brillante
subrayado Brillante subrayado
Video inverso Video inverso
Invisible inverso Invisible inverso

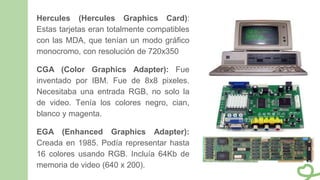

31. Hercules (Hercules Graphics Card):
Estas tarjetas eran totalmente compatibles
con las MDA, que tenían un modo gráfico
monocromo, con resolución de 720x350
CGA (Color Graphics Adapter): Fue
inventado por IBM. Fue de 8x8 pixeles.
Necesitaba una entrada RGB, no solo la
de video. Tenía los colores negro, cian,
blanco y magenta.
EGA (Enhanced Graphics Adapter):
Creada en 1985. Podía representar hasta
16 colores usando RGB. Incluía 64Kb de
memoria de video (640 x 200).

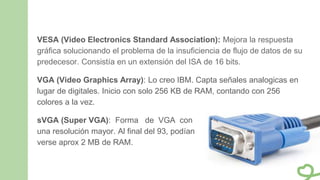

32. VESA (Video Electronics Standard Association): Mejora la respuesta
gráfica solucionando el problema de la insuficiencia de flujo de datos de su
predecesor. Consistía en un extensión del ISA de 16 bits.
VGA (Video Graphics Array): Lo creo IBM. Capta señales analogicas en
lugar de digitales. Inicio con solo 256 KB de RAM, contando con 256
colores a la vez.
sVGA (Super VGA): Forma de VGA con
una resolución mayor. Al final del 93, podían
verse aprox 2 MB de RAM.

33. Fuentedepoder
Erick Vitols Nieto
Melissa Maciel Parra

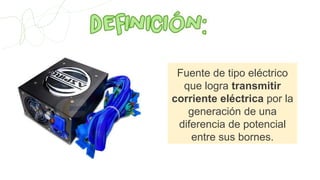

34. Fuente de tipo eléctrico
que logra transmitir
corriente eléctrica por la
generación de una
diferencia de potencial
entre sus bornes.

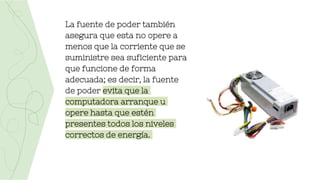

35. La fuente de poder también
asegura que esta no opere a
menos que la corriente que se
suministre sea suficiente para
que funcione de forma
adecuada; es decir, la fuente
de poder evita que la
computadora arranque u
opere hasta que estén
presentes todos los niveles
correctos de energía.

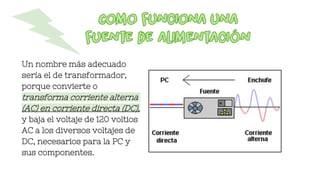

36. Un nombre más adecuado
sería el de transformador,
porque convierte o
transforma corriente alterna
(AC) en corriente directa (DC),
y baja el voltaje de 120 voltios
AC a los diversos voltajes de
DC, necesarios para la PC y
sus componentes.

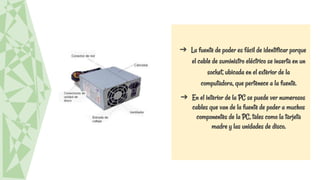

37. ➔ La fuente de poder es fácil de identificar porque
el cable de suministro eléctrico se inserta en un
socket, ubicada en el exterior de la
computadora, que pertenece a la fuente.
➔ En el interior de la PC se puede ver numerosos
cables que van de la fuente de poder a muchos
componentes de la PC, tales como la tarjeta
madre y las unidades de disco.

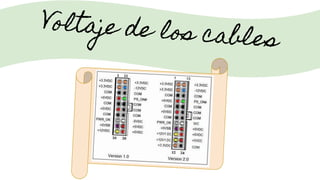

39. Hay 2 tipos de fuentes utilizados
en las computadoras:
1. Fuente de poder AT
AT son las siglas de ("Advanced Technology") ó tecnología
avanzada, que se refiere a un estándar de dispositivos introducidos
al mercado a inicios de los años 80´s que reemplazó a una
tecnología denominada XT ("eXtended Technology") ó tecnología
extendida.
1. Fuente de poder ATX
ATX son las siglas de ("Advanced Technology eXtended") ó tecnología
avanzada extendida, que es una segunda generación de fuentes de
alimentación introducidas al mercado para computadoras con
microprocesador Intel® Pentium MMX, y a partir de ese momento, se
extiende su uso.

40. 1.- Ventilador: expulsa el aire caliente del interior de la fuente
y del gabinete, para mantener frescos los circuitos.
2.- Interruptor de seguridad: permite encender la fuente de
manera mecánica.
3.- Conector de alimentación: recibe el cable de corriente
desde el enchufe de pared.
4.- Selector de voltaje: permite seleccionar el voltaje de 127V
ó 240V.
5.- Conector SATA: utilizado para alimentar los discos duros y
las unidades ópticas tipos SATA.
6.- Conector de 4 terminales: utilizado para alimentar de
manera directa al microprocesador.
7.- Conector ATX: alimenta de electricidad a la tarjeta
principal.
8.- Conector de 4 terminales MOLEX: utilizado para
alimentar los discos duros y las unidades ópticas.
9.- Conector de 4 terminales BERG: alimenta las
disqueteras.

41. TARJETA DE AUDIO
Gustavo Muñoz Aguirre
Nallely Gárate Retamoza

42. TARJETA DE AUDIO

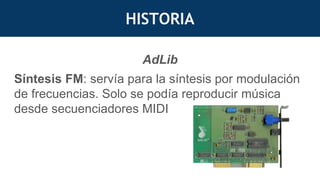

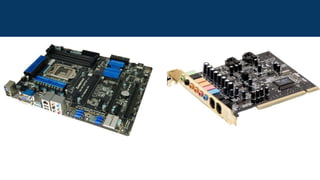

44. AdLib
Síntesis FM: servía para la síntesis por modulación
de frecuencias. Solo se podía reproducir música
desde secuenciadores MIDI
HISTORIA

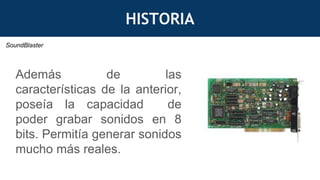

45. HISTORIA
Además de las
características de la anterior,
poseía la capacidad de
poder grabar sonidos en 8
bits. Permitía generar sonidos
mucho más reales.
SoundBlaster

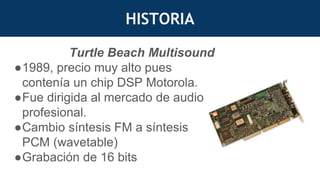

46. HISTORIA
Turtle Beach Multisound
●1989, precio muy alto pues
contenía un chip DSP Motorola.
●Fue dirigida al mercado de audio
profesional.
●Cambio síntesis FM a síntesis
PCM (wavetable)
●Grabación de 16 bits

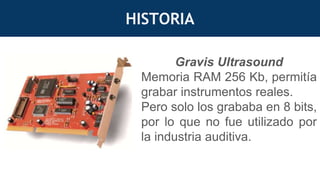

47. HISTORIA
Gravis Ultrasound
Memoria RAM 256 Kb, permitía
grabar instrumentos reales.
Pero solo los grababa en 8 bits,
por lo que no fue utilizado por
la industria auditiva.

48. HISTORIA
Sound Blaster AWE 32
●Chip con efectos de reverberación y 3D.
●Compresión de ficheros.
●Admite grabaciones y reproducción simultánea al
disco duro.
●512Kb de RAM
●Incluye software
y secuenciador MIDI

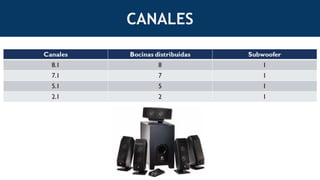

49. CANALES

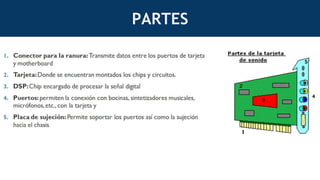

50. PARTES

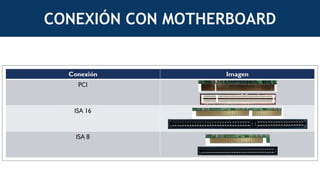

51. CONEXIÓN CON MOTHERBOARD

52. Disco Duro
Dr. Francisco Alberto
AKA el Betito Montaño Vásquez del Market
MVZ Suzette Julieta Montijo García
Dr. Joel Chávez Gómez
Informática médica

53. denle like
síganme en mis
redes sociales:
instagram:
@famvm
twitter:
@Mrmontanio
@DrPapiChulo69
Snapchat: @famvm
Tumblr:
drmedicina.tumblr.c
om

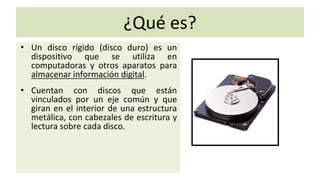

55. ¿Qué es?
• Un disco rígido (disco duro) es un
dispositivo que se utiliza en
computadoras y otros aparatos para
almacenar información digital.
• Cuentan con discos que están
vinculados por un eje común y que
giran en el interior de una estructura
metálica, con cabezales de escritura y
lectura sobre cada disco.

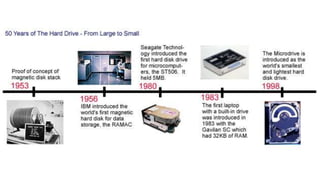

56. Historia
IBM 305 RAMAC Random Access Method of Accounting and Control
1954
• 1 tonelada
• 1.52 m de largo por 1.72 de alto, y 73 cm de
profundidad.
• 50 platillos de 61 cm
• Capacidad de 5 millones de caracteres de 7-bits,
aprox. 4,4 MB
• UD $10.000 por MB
• Platillos con pintura magnética y cabezas de
lectura/escritura

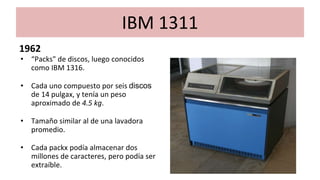

57. IBM 1311
1962
• “Packs" de discos, luego conocidos
como IBM 1316.
• Cada uno compuesto por seis discos
de 14 pulgax, y tenía un peso
aproximado de 4.5 kg.
• Tamaño similar al de una lavadora
promedio.
• Cada packx podía almacenar dos
millones de caracteres, pero podía ser
extraíble.

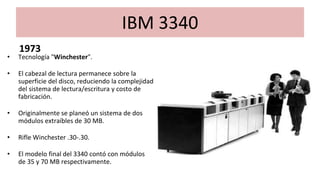

58. IBM 3340
1973
• Tecnología "Winchester".
• El cabezal de lectura permanece sobre la
superficie del disco, reduciendo la complejidad
del sistema de lectura/escritura y costo de
fabricación.
• Originalmente se planeó un sistema de dos
módulos extraíbles de 30 MB.
• Rifle Winchester .30-.30.
• El modelo final del 3340 contó con módulos
de 35 y 70 MB respectivamente.

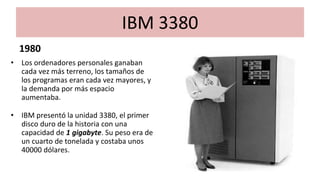

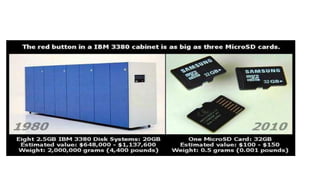

59. IBM 3380
1980
• Los ordenadores personales ganaban
cada vez más terreno, los tamaños de
los programas eran cada vez mayores, y
la demanda por más espacio
aumentaba.
• IBM presentó la unidad 3380, el primer
disco duro de la historia con una
capacidad de 1 gigabyte. Su peso era de
un cuarto de tonelada y costaba unos
40000 dólares.

61. Seagate ST-506
• Shugart Technology, lanzó al público el ST-506,
el primer disco duro que utilizó el formato
estándar de 5.25 in. Capacidad de 5 MB, e hizo
furor entre los usuarios de PC.
• Se convirtió en Seagate, uno de los fabricantes
de discos más grande del planeta.
• Al fin, un disco duro llegaba a los hogares.
• A partir de este punto, el ordenador de
escritorio y el disco duro formaron una alianza
que se ha mantenido intacta durante los últimos
treinta años.

62. Seagate Barracuda
1992• Durante los ’80 se logró mucho más de lo que
se había alcanzado en veinte años
• Aparecieron nuevas tecnologías como las
interfaces IDE y SCSI, los primeros discos de 2.5
y 3.5 pulgadas, y la integración completa entre
la controladora y el disco mismo.
• Primeros en el mercado en poseer una rotación
de 7200 rev./min.
• El primer Barracuda tenía una capacidad de 2.1
GB, mientras que la primera familia ATA estuvo
disponible en versiones de entre 6 GB y 28.5
GB.
• Fue aceptado casi como un estándar por el
resto de los fabricantes.

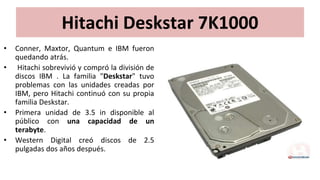

63. Hitachi Deskstar 7K1000
• Conner, Maxtor, Quantum e IBM fueron
quedando atrás.
• Hitachi sobrevivió y compró la división de
discos IBM . La familia "Deskstar" tuvo
problemas con las unidades creadas por
IBM, pero Hitachi continuó con su propia
familia Deskstar.
• Primera unidad de 3.5 in disponible al
público con una capacidad de un
terabyte.
• Western Digital creó discos de 2.5
pulgadas dos años después.

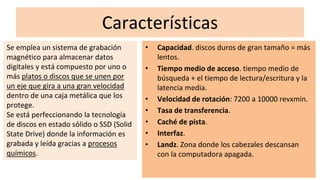

65. Características
• Capacidad. discos duros de gran tamaño = más
lentos.
• Tiempo medio de acceso. tiempo medio de
búsqueda + el tiempo de lectura/escritura y la
latencia media.
• Velocidad de rotación: 7200 a 10000 revxmin.
• Tasa de transferencia.
• Caché de pista.
• Interfaz.
• Landz. Zona donde los cabezales descansan
con la computadora apagada.
Se emplea un sistema de grabación
magnético para almacenar datos
digitales y está compuesto por uno o
más platos o discos que se unen por
un eje que gira a una gran velocidad
dentro de una caja metálica que los
protege.
Se está perfeccionando la tecnología
de discos en estado sólido o SSD (Solid
State Drive) donde la información es
grabada y leída gracias a procesos
químicos.

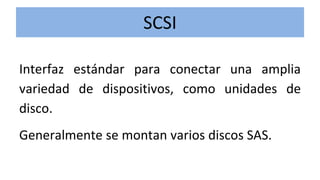

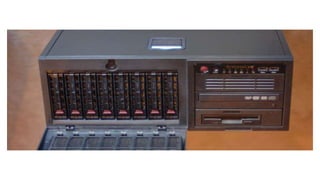

66. SCSI
Interfaz estándar para conectar una amplia
variedad de dispositivos, como unidades de
disco.
Generalmente se montan varios discos SAS.

68. Referencias
• Definición de disco rígido - Qué es, Significado y Concepto
http://definicion.de/disco-rigido/#ixzz3mVWNoffd
• Historia de los discos duros. (2010). Recuperado de
http://www.neoteo.com/historia-de-los-discos-duros/
• Historia del disco duro: 60 años de evolución. (2010). Recuperado de
http://www.chw.net/2010/09/123-la-historia-del-disco-duro-60-anos-de-
evolucion/
• ¿Qué es el Disco Duro y sus características?
http://www.partesdeunacomputadora.net/disco-duro

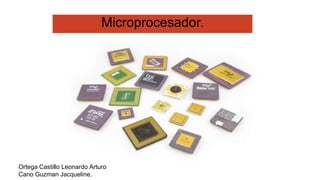

69. Microprocesador.
Ortega Castillo Leonardo Arturo
Cano Guzman Jacqueline.

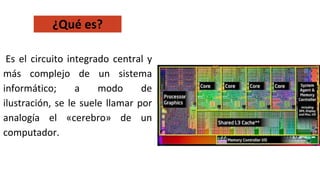

70. Es el circuito integrado central y
más complejo de un sistema
informático; a modo de
ilustración, se le suele llamar por
analogía el «cerebro» de un
computador.
¿Qué es?

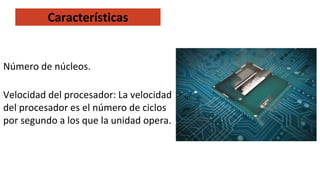

71. Número de núcleos.
Velocidad del procesador: La velocidad
del procesador es el número de ciclos
por segundo a los que la unidad opera.
Características

72. El 15 de Noviembre de 1971
El Intel 4004 (i4004)
Un CPU de 4 bits, fue el primer
microprocesador en un sólo chip.
Contenía 2300 transistores.
La velocidad del reloj, que
sobrepasaba los 100 KHz
(kilohertzio).
0.5 W
4004

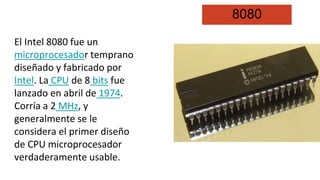

73. 8080
El Intel 8080 fue un
microprocesador temprano
diseñado y fabricado por
Intel. La CPU de 8 bits fue
lanzado en abril de 1974.
Corría a 2 MHz, y
generalmente se le
considera el primer diseño
de CPU microprocesador
verdaderamente usable.

74. El 16 de octubre de 1985
Fue empleado desde mediados
de los años 80 hasta principios de
los 90.
Velocidad de reloj entre 16 y 40
MHz.
Primer microprocesador con
arquitectura de 32 bits.
Contenía 275.000 transistores.
1.7w
80386

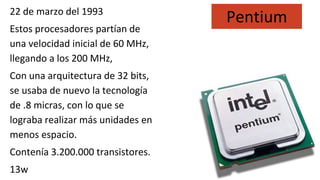

75. 22 de marzo del 1993
Estos procesadores partían de
una velocidad inicial de 60 MHz,
llegando a los 200 MHz,
Con una arquitectura de 32 bits,
se usaba de nuevo la tecnología
de .8 micras, con lo que se
lograba realizar más unidades en
menos espacio.
Contenía 3.200.000 transistores.
13w
Pentium

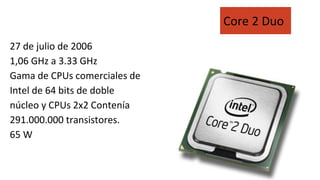

76. 27 de julio de 2006
1,06 GHz a 3.33 GHz
Gama de CPUs comerciales de
Intel de 64 bits de doble
núcleo y CPUs 2x2 Contenía
291.000.000 transistores.
65 W
Core 2 Duo

77. El 2 de marzo de 2008
600 MHz a 2,13 GHz
Diseñados para un proceso
de fabricación de 45nm a
usarse en dispositivos
móviles de internet.
Contenía 47,000,000
transistores.
0.6-2.5 W
Intel Atom

78. El 7 de enero de 2010
1.2 GHz a 3.7 GHz
Procesadores de doble núcleo con
procesador gráfico integrado, Hyper-
Threading se encuentra activada.
800.000.000 de transistores.
73W
1.2 GHz a 3.6 GHz
1.000.000.000.000
Transistores.
80W
Hyper-Threading
Turbo Bost
Gama media alta
1.07 GHz a 4 GHz
1.400.000.000 Transistores.
95w
Hyper-Threading
Turbo Bost
Última familia de procesadores Intel de
alta gama

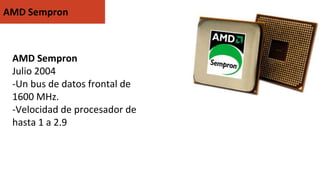

79. AMD Sempron
Julio 2004
-Un bus de datos frontal de
1600 MHz.
-Velocidad de procesador de
hasta 1 a 2.9
AMD Sempron

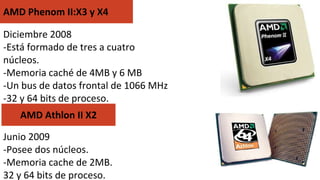

80. Diciembre 2008
-Está formado de tres a cuatro
núcleos.
-Memoria caché de 4MB y 6 MB
-Un bus de datos frontal de 1066 MHz
-32 y 64 bits de proceso.
Junio 2009
-Posee dos núcleos.
-Memoria cache de 2MB.
32 y 64 bits de proceso.
AMD Phenom II:X3 y X4
AMD Athlon II X2

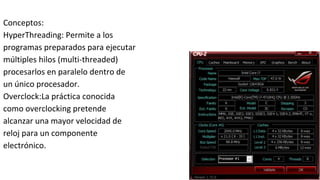

81. Conceptos:
HyperThreading: Permite a los
programas preparados para ejecutar
múltiples hilos (multi-threaded)
procesarlos en paralelo dentro de
un único procesador.
Overclock:La práctica conocida
como overclocking pretende
alcanzar una mayor velocidad de
reloj para un componente
electrónico.

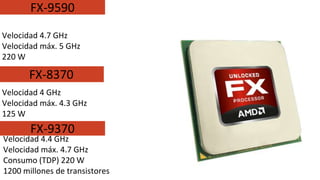

82. Velocidad 4.7 GHz
Velocidad máx. 5 GHz
220 W
Velocidad 4 GHz
Velocidad máx. 4.3 GHz
125 W
Velocidad 4.4 GHz
Velocidad máx. 4.7 GHz
Consumo (TDP) 220 W
1200 millones de transistores
FX-9590
FX-8370
FX-9370

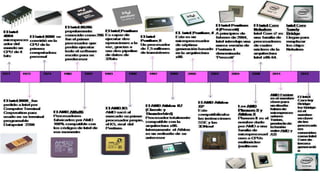

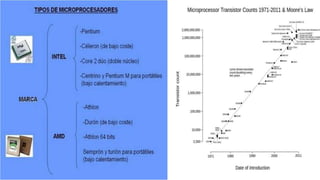

85. Referencias
https://es.wikipedia.org
http://www.intel.la/content/dam/www/public/lar/xl/es/
documents/40_aniversario_del_procesador.pdf

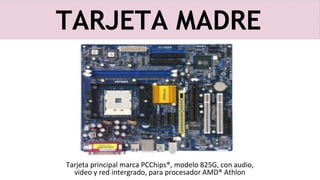

86. TARJETA MADRE
Tarjeta principal marca PCChips®, modelo 825G, con audio,
video y red intergrado, para procesador AMD® Athlon

87. MOTHERBOARD
• Tarjeta principal de la computadora.
• Compuesta por una serie de placas plásticas fabricadas a
base de un material llamado "Pertinax", el cual es muy
resistente.
• En estas placas se encuentran una gran cantidad de líneas
eléctricas (Buses), que interconectan diferentes tipos de
conectores soldados a las mismas.
• A esta placa se conectan todos los demás dispositivos
necesarios para el correcto funcionamiento del equipo

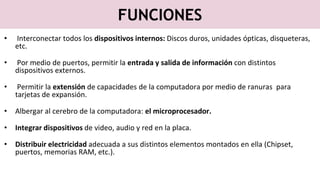

88. FUNCIONES
• Interconectar todos los dispositivos internos: Discos duros, unidades ópticas, disqueteras,
etc.
• Por medio de puertos, permitir la entrada y salida de información con distintos
dispositivos externos.
• Permitir la extensión de capacidades de la computadora por medio de ranuras para
tarjetas de expansión.
• Albergar al cerebro de la computadora: el microprocesador.
• Integrar dispositivos de video, audio y red en la placa.
• Distribuir electricidad adecuada a sus distintos elementos montados en ella (Chipset,
puertos, memorias RAM, etc.).

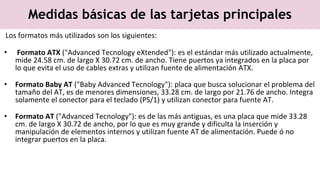

89. Medidas básicas de las tarjetas principales
Los formatos más utilizados son los siguientes:
• Formato ATX ("Advanced Tecnology eXtended"): es el estándar más utilizado actualmente,
mide 24.58 cm. de largo X 30.72 cm. de ancho. Tiene puertos ya integrados en la placa por
lo que evita el uso de cables extras y utilizan fuente de alimentación ATX.
• Formato Baby AT ("Baby Advanced Tecnology"): placa que busca solucionar el problema del
tamaño del AT, es de menores dimensiones, 33.28 cm. de largo por 21.76 de ancho. Integra
solamente el conector para el teclado (PS/1) y utilizan conector para fuente AT.
• Formato AT ("Advanced Tecnology"): es de las más antiguas, es una placa que mide 33.28
cm. de largo X 30.72 de ancho, por lo que es muy grande y dificulta la inserción y
manipulación de elementos internos y utilizan fuente AT de alimentación. Puede ó no
integrar puertos en la placa.

90. PARTES DE LA TARJETA MADRE

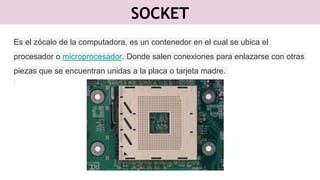

91. SOCKET
Es el zócalo de la computadora, es un contenedor en el cual se ubica el
procesador o microprocesador. Donde salen conexiones para enlazarse con otras
piezas que se encuentran unidas a la placa o tarjeta madre.

92. MICROPROCESADOR
Conjunto de circuitos sumamente complejos, integrados por componentes
electrónicos microscópicos encapsulados en un pequeño chip. Se
encarga de la coordinación y dirección de todas las operaciones que se
llevan a cabo entre los diversos dispositivos de la computadora

93. RANURAS AGP
se encuentran en la tarjeta madre para que se coloquen las tarjetas gráficas. Aunque actualmente ya no se
usan en algunas tarjetas, porque son reemplazadas por las ranuras PCI y Ranura AGP.

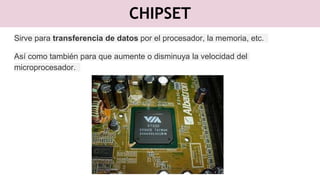

94. CHIPSET
Sirve para transferencia de datos por el procesador, la memoria, etc.
Así como también para que aumente o disminuya la velocidad del
microprocesador.

95. Chipset: Northbridge y Southbridge
Se trata de la diferencia entre los 2 chips más importantes en la tarjeta
principal:
• NorthBridge: se encuentra interconectado directamente con el
microprocesador, manejando básicamente la memoria RAM y la
ranura AGP.
• SouthBridge: circuito integrado auxiliar que se encuentra localizado
en la parte inferior, esto es más cercano a las ranuras de expansión.

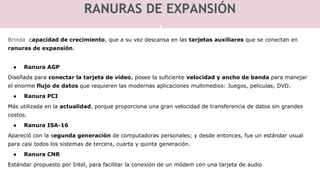

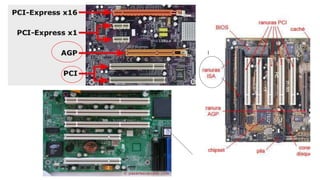

96. RANURAS DE EXPANSIÓN
Brinda capacidad de crecimiento, que a su vez descansa en las tarjetas auxiliares que se conectan en
ranuras de expansión.
● Ranura AGP
Diseñada para conectar la tarjeta de video, posee la suficiente velocidad y ancho de banda para manejar
el enorme flujo de datos que requieren las modernas aplicaciones multimedios: Juegos, peliculas, DVD.
● Ranura PCI
Más utilizada en la actualidad, porque proporciona una gran velocidad de transferencia de datos sin grandes
costos.
● Ranura ISA-16
Apareció con la segunda generación de computadoras personales; y desde entonces, fue un estándar usual
para casi todos los sistemas de tercera, cuarta y quinta generación.
● Ranura CNR
Estándar propuesto por Intel, para facilitar la conexión de un módem con una tarjeta de audio

98. Ranuras para memoria RAM y Cache
Memoria RAM: es una memoria basada en
capacitores, por lo que es relativamente lenta.
Se encarga de almacenar de manera temporal la
información que el sistema necesite guardar
para su correcto funcionamiento.

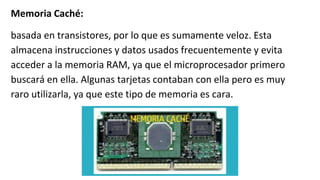

99. Memoria Caché:
basada en transistores, por lo que es sumamente veloz. Esta
almacena instrucciones y datos usados frecuentemente y evita
acceder a la memoria RAM, ya que el microprocesador primero
buscará en ella. Algunas tarjetas contaban con ella pero es muy
raro utilizarla, ya que este tipo de memoria es cara.

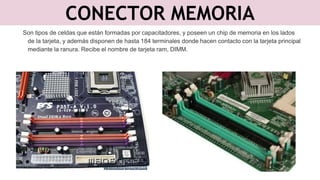

100. CONECTOR MEMORIA
Son tipos de celdas que están formadas por capacitadores, y poseen un chip de memoria en los lados
de la tarjeta, y además disponen de hasta 184 terminales donde hacen contacto con la tarjeta principal
mediante la ranura. Recibe el nombre de tarjeta ram, DIMM.

101. CONECTOR ATX ALIMENTACIÓN
Sirve para regular el voltaje en la fuente de alimentación y a su vez minimizan problemas de las fuentes. Y en
dado caso de sobrecarga ya tiene integrado un sistema que permite que se desconecte en automático.

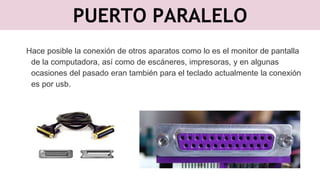

102. PUERTO PARALELO
Hace posible la conexión de otros aparatos como lo es el monitor de pantalla
de la computadora, así como de escáneres, impresoras, y en algunas
ocasiones del pasado eran también para el teclado actualmente la conexión
es por usb.

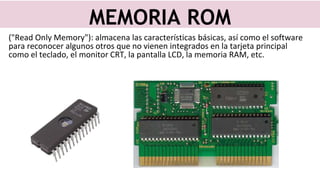

103. ("Read Only Memory"): almacena las características básicas, así como el software
para reconocer algunos otros que no vienen integrados en la tarjeta principal
como el teclado, el monitor CRT, la pantalla LCD, la memoria RAM, etc.
MEMORIA ROM

104. PUERTO PARA USB
Conexión que posibilita el envío y la recepción de
información USB.

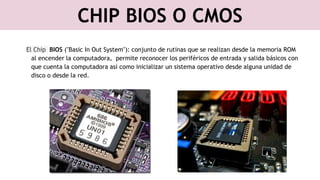

105. CHIP BIOS O CMOS
El Chip BIOS ("Basic In Out System"): conjunto de rutinas que se realizan desde la memoria ROM
al encender la computadora, permite reconocer los periféricos de entrada y salida básicos con
que cuenta la computadora así como inicializar un sistema operativo desde alguna unidad de
disco o desde la red.

106. VENTILADOR
Ventilador que se utiliza para refrigerarlos.

107. JUMPER
Es un conductor elaborado con cobre en sus contactos y ayuda de puente
para unir los circuitos.

108. REFERENCIAS
• http://www.informaticamoderna.com/Mothe
rboard.htm

109. Tarjeta de red
César Yahel Castañeda Sánchez
Karla Lizeth Zúñiga Godínez

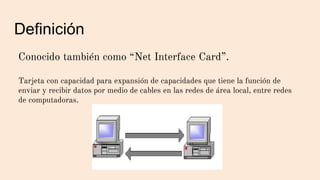

110. Definición
Conocido también como “Net Interface Card”.
Tarjeta con capacidad para expansión de capacidades que tiene la función de
enviar y recibir datos por medio de cables en las redes de área local, entre redes
de computadoras.

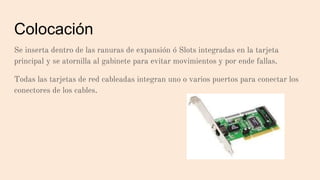

111. Colocación
Se inserta dentro de las ranuras de expansión ó Slots integradas en la tarjeta
principal y se atornilla al gabinete para evitar movimientos y por ende fallas.
Todas las tarjetas de red cableadas integran uno o varios puertos para conectar los
conectores de los cables.

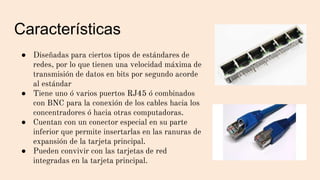

112. Características
● Diseñadas para ciertos tipos de estándares de
redes, por lo que tienen una velocidad máxima de
transmisión de datos en bits por segundo acorde
al estándar
● Tiene uno ó varios puertos RJ45 ó combinados
con BNC para la conexión de los cables hacia los
concentradores ó hacia otras computadoras.
● Cuentan con un conector especial en su parte
inferior que permite insertarlas en las ranuras de
expansión de la tarjeta principal.
● Pueden convivir con las tarjetas de red
integradas en la tarjeta principal.

113. Componentes
1. Conector para la ranura
2. Tarjeta
3. Puertos
4. Placa de sujeción

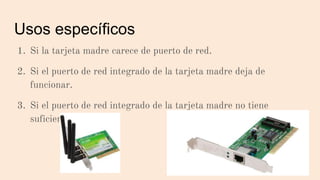

114. Usos específicos
1. Si la tarjeta madre carece de puerto de red.
2. Si el puerto de red integrado de la tarjeta madre deja de
funcionar.
3. Si el puerto de red integrado de la tarjeta madre no tiene
suficiente capacidad.

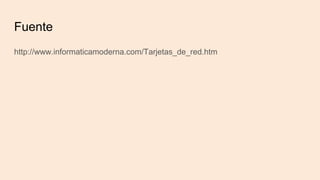

115. Fuente
http://www.informaticamoderna.com/Tarjetas_de_red.htm
