Este documento presenta una breve historia de los primeros portátiles y sus especificaciones clave. Algunos de los primeros portátiles incluyen el Epson HX-20 de 1981, el Osborne 1 de 1981, el Grid Compass 1101 de 1982 y el Compaq Portable de 1983. El documento también describe varios componentes internos clave de los portátiles modernos como la pantalla LCD, la batería, la placa base y la unidad de disco duro.

1. ESTEBAN RIASCOS
JUAN JOSE REVELO
VICTOR TITISTAR
DIEGO YANDAR
ALEXANDER SOTO
DIEGO PUCHANA
DARIO VILLOTA

2. BREVE HISTORIA DE LOS PORTATILES
COMPONENTES
DEFINICION

3. Una computadora portátil u ordenador portátil es un ordenador personal móvil o
transportable, que pesa normalmente entre 1 y 3 kg. Los ordenadores portátiles son
capaces de realizar la mayor parte de las tareas que realizan los ordenadores de
escritorio, también llamados "de torre", con similar capacidad y con la ventaja de su peso
y tamaño reducidos; ello sumado también a que tienen la capacidad de operar por un
período determinado sin estar conectadas a una red eléctrica.

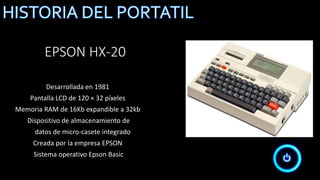

4. EPSON HX-20
Desarrollada en 1981
Pantalla LCD de 120 × 32 píxeles
Memoria RAM de 16Kb expandible a 32kb
Dispositivo de almacenamiento de
datos de micro-casete integrado
Creada por la empresa EPSON
Sistema operativo Epson Basic

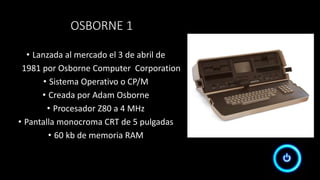

5. OSBORNE 1
• Lanzada al mercado el 3 de abril de
1981 por Osborne Computer Corporation
• Sistema Operativo o CP/M
• Creada por Adam Osborne
• Procesador Z80 a 4 MHz
• Pantalla monocroma CRT de 5 pulgadas
• 60 kb de memoria RAM

6. GRID COMPASS 1101
• Lanzada al mercado en abril de 1982
• Creada por el diseñador industrial británico
Bill Moggridge
• Procesador Intel 8086
• Pantalla eletroluminescente de 320 x 200
píxeles

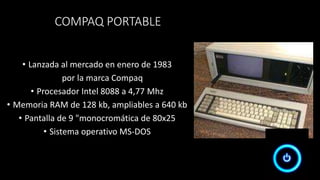

7. COMPAQ PORTABLE
• Lanzada al mercado en enero de 1983
por la marca Compaq
• Procesador Intel 8088 a 4,77 Mhz
• Memoria RAM de 128 kb, ampliables a 640 kb
• Pantalla de 9 "monocromática de 80x25
• Sistema operativo MS-DOS

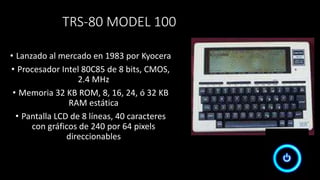

8. TRS-80 MODEL 100
• Lanzado al mercado en 1983 por Kyocera
• Procesador Intel 80C85 de 8 bits, CMOS,
2.4 MHz
• Memoria 32 KB ROM, 8, 16, 24, ó 32 KB
RAM estática
• Pantalla LCD de 8 líneas, 40 caracteres
con gráficos de 240 por 64 pixels
direccionables

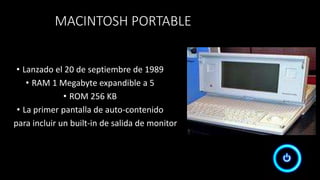

9. MACINTOSH PORTABLE
• Lanzado el 20 de septiembre de 1989
• RAM 1 Megabyte expandible a 5
• ROM 256 KB
• La primer pantalla de auto-contenido
para incluir un built-in de salida de monitor

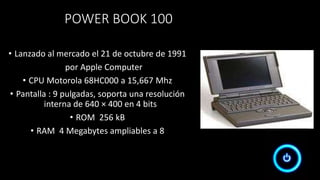

10. POWER BOOK 100
• Lanzado al mercado el 21 de octubre de 1991
por Apple Computer
• CPU Motorola 68HC000 a 15,667 Mhz
• Pantalla : 9 pulgadas, soporta una resolución
interna de 640 × 400 en 4 bits
• ROM 256 kB
• RAM 4 Megabytes ampliables a 8

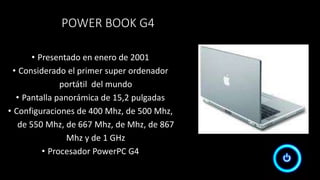

11. POWER BOOK G4
• Presentado en enero de 2001
• Considerado el primer super ordenador
portátil del mundo
• Pantalla panorámica de 15,2 pulgadas
• Configuraciones de 400 Mhz, de 500 Mhz,
de 550 Mhz, de 667 Mhz, de Mhz, de 867
Mhz y de 1 GHz
• Procesador PowerPC G4

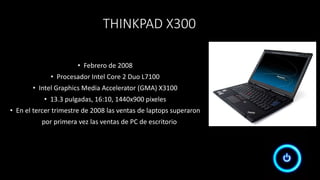

12. THINKPAD X300
• Febrero de 2008
• Procesador Intel Core 2 Duo L7100
• Intel Graphics Media Accelerator (GMA) X3100
• 13.3 pulgadas, 16:10, 1440x900 pixeles
• En el tercer trimestre de 2008 las ventas de laptops superaron
por primera vez las ventas de PC de escritorio

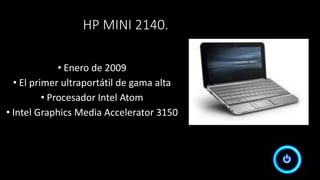

13. HP MINI 2140.
• Enero de 2009
• El primer ultraportátil de gama alta
• Procesador Intel Atom
• Intel Graphics Media Accelerator 3150

14. 1. Bezel
2. LCD Screen
3. LCD Back cover
4. Hinges
5. Inverter Board
6. Inverter Cable
7. Camara
8. Wifi Antena
9. Speakers
10. Keyboard
11. Led Board Cover
12. Palmrest
13. Touchpad Board
14. Led Board
15. CPU & VGA FAN
16. Modem Board
17. Battery
18. Mainboard

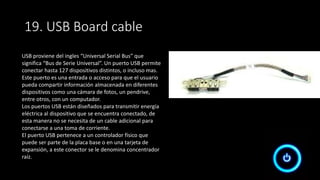

19. USB Board cable
20. HDD Cover
21 RAM Cover
22. CPU

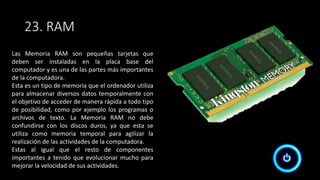

23. RAM
24. Mini PCI
25. VGA Board
26. Bluetooth Board
27. HDD
28. Optical Drive

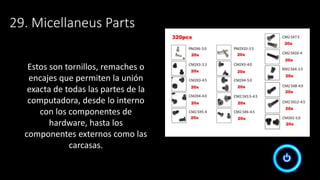

29. Micellaneus Parts

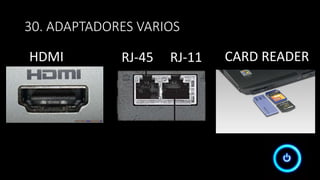

30. Adaptadores varios

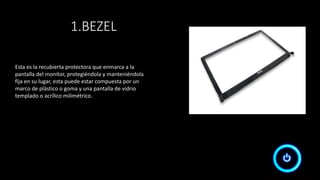

15. Esta es la recubierta protectora que enmarca a la
pantalla del monitor, protegiéndola y manteniéndola
fija en su lugar, esta puede estar compuesta por un
marco de plástico o goma y una pantalla de vidrio
templado o acrílico milimétrico.
1.BEZEL

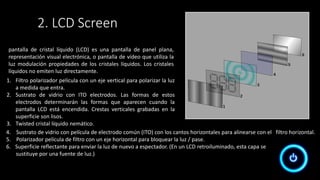

16. pantalla de cristal líquido (LCD) es una pantalla de panel plana,
representación visual electrónica, o pantalla de vídeo que utiliza la
luz modulación propiedades de los cristales líquidos. Los cristales
líquidos no emiten luz directamente.
1. Filtro polarizador película con un eje vertical para polarizar la luz
a medida que entra.
2. Sustrato de vidrio con ITO electrodos. Las formas de estos
electrodos determinarán las formas que aparecen cuando la
pantalla LCD está encendida. Crestas verticales grabadas en la
superficie son lisos.
3. Twisted cristal líquido nemático.
4. Sustrato de vidrio con película de electrodo común (ITO) con los cantos horizontales para alinearse con el filtro horizontal.
5. Polarizador película de filtro con un eje horizontal para bloquear la luz / pase.
6. Superficie reflectante para enviar la luz de nuevo a espectador. (En un LCD retroiluminado, esta capa se
sustituye por una fuente de luz.)
2. LCD Screen

17. 3. LCD BACK COVER
Esta es una carcaza fabricada para
proteger y contener la pantalla de
la computadora. Estas pueden ser
hechas de plástico o en algunos
casos de algún material metálico
no conductor que le brinde una
dura capa anti golpes.

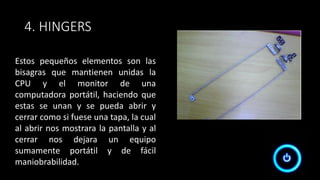

18. 4. HINGERS
Estos pequeños elementos son las
bisagras que mantienen unidas la
CPU y el monitor de una
computadora portátil, haciendo que
estas se unan y se pueda abrir y
cerrar como si fuese una tapa, la cual
al abrir nos mostrara la pantalla y al
cerrar nos dejara un equipo
sumamente portátil y de fácil
maniobrabilidad.

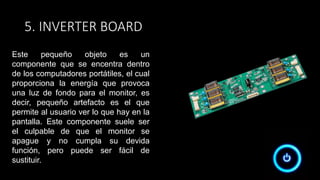

19. 5. INVERTER BOARD
Este pequeño objeto es un
componente que se encentra dentro
de los computadores portátiles, el cual
proporciona la energía que provoca
una luz de fondo para el monitor, es
decir, pequeño artefacto es el que
permite al usuario ver lo que hay en la
pantalla. Este componente suele ser
el culpable de que el monitor se
apague y no cumpla su devida
función, pero puede ser fácil de
sustituir.

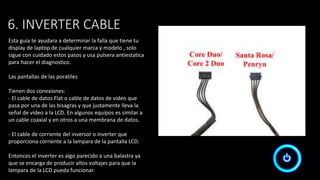

20. 6. INVERTER CABLE
Esta guia te ayudara a determinar la falla que tiene tu
display de laptop de cualquier marca y modelo , solo
sigue con cuidado estos pasos y usa pulsera antiestatica
para hacer el diagnostico.
Las pantallas de las poratiles
Tienen dos conexiones:
- El cable de datos Flat o cable de datos de video que
pasa por una de las bisagras y que justamente lleva la
señal de video a la LCD. En algunos equipos es similar a
un cable coaxial y en otros a una membrana de datos.
- El cable de corriente del inversor o inverter que
proporciona corriente a la lampara de la pantalla LCD.
Entonces el inverter es algo parecido a una balastra ya
que se encarga de producir altos voltajes para que la
lampara de la LCD pueda funcionar.

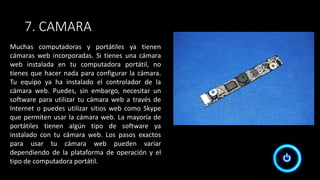

21. 7. CAMARA
Muchas computadoras y portátiles ya tienen
cámaras web incorporadas. Si tienes una cámara
web instalada en tu computadora portátil, no
tienes que hacer nada para configurar la cámara.
Tu equipo ya ha instalado el controlador de la
cámara web. Puedes, sin embargo, necesitar un
software para utilizar tu cámara web a través de
Internet o puedes utilizar sitios web como Skype
que permiten usar la cámara web. La mayoría de
portátiles tienen algún tipo de software ya
instalado con tu cámara web. Los pasos exactos
para usar tu cámara web pueden variar
dependiendo de la plataforma de operación y el
tipo de computadora portátil.

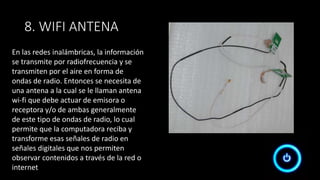

22. 8. WIFI ANTENA
En las redes inalámbricas, la información
se transmite por radiofrecuencia y se
transmiten por el aire en forma de
ondas de radio. Entonces se necesita de
una antena a la cual se le llaman antena
wi-fi que debe actuar de emisora o
receptora y/o de ambas generalmente
de este tipo de ondas de radio, lo cual
permite que la computadora reciba y
transforme esas señales de radio en
señales digitales que nos permiten
observar contenidos a través de la red o
internet

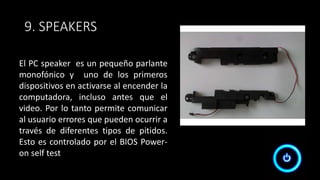

23. 9. SPEAKERS
El PC speaker es un pequeño parlante
monofónico y uno de los primeros
dispositivos en activarse al encender la
computadora, incluso antes que el
video. Por lo tanto permite comunicar
al usuario errores que pueden ocurrir a
través de diferentes tipos de pitidos.
Esto es controlado por el BIOS Power-
on self test

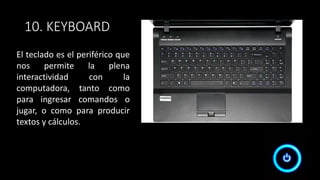

24. 10. KEYBOARD
El teclado es el periférico que
nos permite la plena
interactividad con la
computadora, tanto como
para ingresar comandos o
jugar, o como para producir
textos y cálculos.

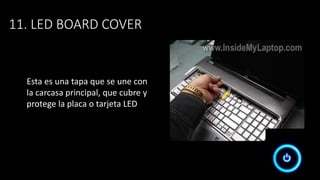

25. 11. LED BOARD COVER
Esta es una tapa que se une con
la carcasa principal, que cubre y
protege la placa o tarjeta LED

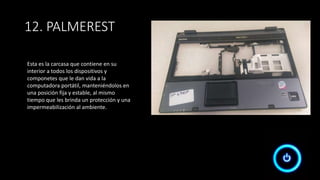

26. 12. PALMEREST
Esta es la carcasa que contiene en su
interior a todos los dispositivos y
componetes que le dan vida a la
computadora portátil, manteniéndolos en
una posición fija y estable, al mismo
tiempo que les brinda un protección y una
impermeabilización al ambiente.

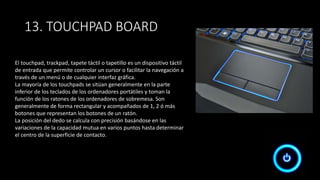

27. 13. TOUCHPAD BOARD
El touchpad, trackpad, tapete táctil o tapetillo es un dispositivo táctil
de entrada que permite controlar un cursor o facilitar la navegación a
través de un menú o de cualquier interfaz gráfica.
La mayoría de los touchpads se sitúan generalmente en la parte
inferior de los teclados de los ordenadores portátiles y toman la
función de los ratones de los ordenadores de sobremesa. Son
generalmente de forma rectangular y acompañados de 1, 2 ó más
botones que representan los botones de un ratón.
La posición del dedo se calcula con precisión basándose en las
variaciones de la capacidad mutua en varios puntos hasta determinar
el centro de la superficie de contacto.

28. 14. Led Board
Es una pequeña placa que se
encarga de activar y controlar
las luces que indican un
funcionamiento dentro de la
computadora, o algunas
veces, también interactúan
con los periféricos,
ordenándoles a estos que se
iluminen dependiendo cual
sea la función deseada.

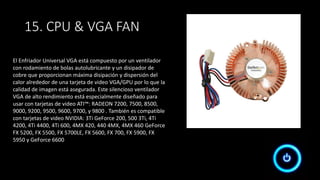

29. 15. CPU & VGA FAN
El Enfriador Universal VGA está compuesto por un ventilador
con rodamiento de bolas autolubricante y un disipador de
cobre que proporcionan máxima disipación y dispersión del
calor alrededor de una tarjeta de video VGA/GPU por lo que la
calidad de imagen está asegurada. Este silencioso ventilador
VGA de alto rendimiento está especialmente diseñado para
usar con tarjetas de video ATI™: RADEON 7200, 7500, 8500,
9000, 9200, 9500, 9600, 9700, y 9800 . También es compatible
con tarjetas de video NVIDIA: 3Ti GeForce 200, 500 3Ti, 4Ti
4200, 4Ti 4400, 4Ti 600, 4MX 420, 440 4MX, 4MX 460 GeForce
FX 5200, FX 5500, FX 5700LE, FX 5600, FX 700, FX 5900, FX
5950 y GeForce 6600

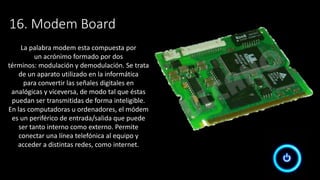

30. 16. Modem Board
La palabra modem esta compuesta por
un acrónimo formado por dos
términos: modulación y demodulación. Se trata
de un aparato utilizado en la informática
para convertir las señales digitales en
analógicas y viceversa, de modo tal que éstas
puedan ser transmitidas de forma inteligible.
En las computadoras u ordenadores, el módem
es un periférico de entrada/salida que puede
ser tanto interno como externo. Permite
conectar una línea telefónica al equipo y
acceder a distintas redes, como internet.

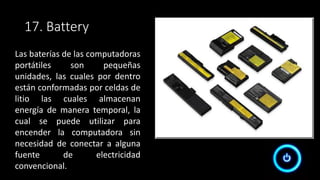

31. 17. Battery
Las baterías de las computadoras
portátiles son pequeñas
unidades, las cuales por dentro
están conformadas por celdas de
litio las cuales almacenan
energía de manera temporal, la
cual se puede utilizar para
encender la computadora sin
necesidad de conectar a alguna
fuente de electricidad
convencional.

32. 18. Mainboard
Esta es una tarjeta de circuito impreso que se
encuentra dentro de la computadora. Esta es
también conocida como la tarjeta principal.
Todos los componentes requeridos para una PC se
montan directamente en la también llamada
tarjeta madre. Una tarjeta madre permite la unión
de la CPU, tarjeta de gráficos, tarjeta de sonido,
controlador de IDE/ATA/Serial ATA de disco duro,
memoria (RAM), y caso todos los otros dispositivos
en un sistema de computo. Contiene el chipset,
que controla el funcionamiento de el CPU, las
ranuras de expansión PCI, ISA y AGP, y
(usualmente) los controladores de IDE/ATA
también. La mayoría de los dispositivos que
pueden unirse a una tarjeta madre son unidos vía
uno o mas ranuras de expansión o enchufes.

33. USB proviene del ingles “Universal Serial Bus” que
significa “Bus de Serie Universal”. Un puerto USB permite
conectar hasta 127 dispositivos distintos, o incluso mas.
Este puerto es una entrada o acceso para que el usuario
pueda compartir información almacenada en diferentes
dispositivos como una cámara de fotos, un pendrive,
entre otros, con un computador.
Los puertos USB están diseñados para transmitir energía
eléctrica al dispositivo que se encuentra conectado, de
esta manera no se necesita de un cable adicional para
conectarse a una toma de corriente.
El puerto USB pertenece a un controlador físico que
puede ser parte de la placa base o en una tarjeta de
expansión, a este conector se le denomina concentrador
raíz.
19. USB Board cable

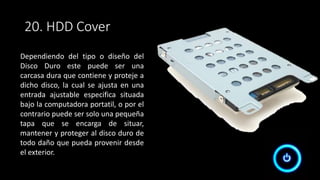

34. 20. HDD Cover
Dependiendo del tipo o diseño del
Disco Duro este puede ser una
carcasa dura que contiene y proteje a
dicho disco, la cual se ajusta en una
entrada ajustable especifica situada
bajo la computadora portatil, o por el
contrario puede ser solo una pequeña
tapa que se encarga de situar,
mantener y proteger al disco duro de
todo daño que pueda provenir desde
el exterior.

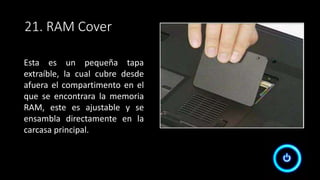

35. 21. RAM Cover
Esta es un pequeña tapa
extraíble, la cual cubre desde
afuera el compartimento en el
que se encontrara la memoria
RAM, este es ajustable y se
ensambla directamente en la
carcasa principal.

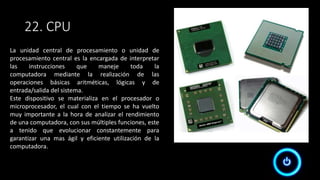

36. 22. CPU
La unidad central de procesamiento o unidad de
procesamiento central es la encargada de interpretar
las instrucciones que maneje toda la
computadora mediante la realización de las
operaciones básicas aritméticas, lógicas y de
entrada/salida del sistema.
Este dispositivo se materializa en el procesador o
microprocesador, el cual con el tiempo se ha vuelto
muy importante a la hora de analizar el rendimiento
de una computadora, con sus múltiples funciones, este
a tenido que evolucionar constantemente para
garantizar una mas ágil y eficiente utilización de la
computadora.

37. 23. RAM
Las Memoria RAM son pequeñas tarjetas que
deben ser instaladas en la placa base del
computador y es una de las partes más importantes
de la computadora.
Esta es un tipo de memoria que el ordenador utiliza
para almacenar diversos datos temporalmente con
el objetivo de acceder de manera rápida a todo tipo
de posibilidad, como por ejemplo los programas o
archivos de texto. La Memoria RAM no debe
confundirse con los discos duros, ya que esta se
utiliza como memoria temporal para agilizar la
realización de las actividades de la computadora.
Estas al igual que el resto de componentes
importantes a tenido que evolucionar mucho para
mejorar la velocidad de sus actividades.

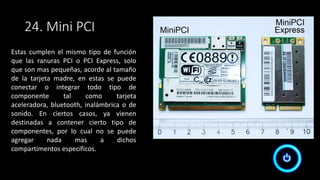

38. 24. Mini PCI
Estas cumplen el mismo tipo de función
que las ranuras PCI o PCI Express, solo
que son mas pequeñas, acorde al tamaño
de la tarjeta madre, en estas se puede
conectar o integrar todo tipo de
componente tal como tarjeta
aceleradora, bluetooth, inalámbrica o de
sonido. En ciertos casos, ya vienen
destinadas a contener cierto tipo de
componentes, por lo cual no se puede
agregar nada mas a dichos
compartimentos específicos.

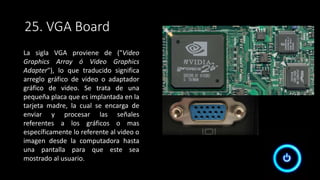

39. 25. VGA Board
La sigla VGA proviene de ("Video
Graphics Array ó Video Graphics
Adapter"), lo que traducido significa
arreglo gráfico de video o adaptador
gráfico de video. Se trata de una
pequeña placa que es implantada en la
tarjeta madre, la cual se encarga de
enviar y procesar las señales
referentes a los gráficos o mas
específicamente lo referente al video o
imagen desde la computadora hasta
una pantalla para que este sea
mostrado al usuario.

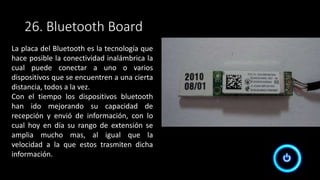

40. 26. Bluetooth Board
La placa del Bluetooth es la tecnología que
hace posible la conectividad inalámbrica la
cual puede conectar a uno o varios
dispositivos que se encuentren a una cierta
distancia, todos a la vez.
Con el tiempo los dispositivos bluetooth
han ido mejorando su capacidad de
recepción y envió de información, con lo
cual hoy en día su rango de extensión se
amplia mucho mas, al igual que la
velocidad a la que estos trasmiten dicha
información.

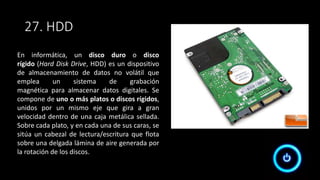

41. 27. HDD
En informática, un disco duro o disco
rígido (Hard Disk Drive, HDD) es un dispositivo
de almacenamiento de datos no volátil que
emplea un sistema de grabación
magnética para almacenar datos digitales. Se
compone de uno o más platos o discos rígidos,
unidos por un mismo eje que gira a gran
velocidad dentro de una caja metálica sellada.
Sobre cada plato, y en cada una de sus caras, se
sitúa un cabezal de lectura/escritura que flota
sobre una delgada lámina de aire generada por
la rotación de los discos.

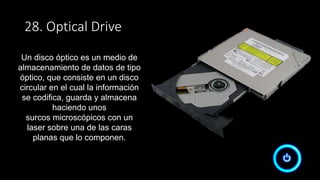

42. 28. Optical Drive
Un disco óptico es un medio de
almacenamiento de datos de tipo
óptico, que consiste en un disco
circular en el cual la información
se codifica, guarda y almacena
haciendo unos
surcos microscópicos con un
laser sobre una de las caras
planas que lo componen.

43. 29. Micellaneus Parts
Estos son tornillos, remaches o
encajes que permiten la unión
exacta de todas las partes de la
computadora, desde lo interno
con los componentes de
hardware, hasta los
componentes externos como las
carcasas.

44. 30. ADAPTADORES VARIOS
HDMI RJ-45 RJ-11 CARD READER

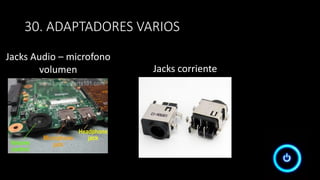

45. Jacks Audio – microfono
volumen
30. ADAPTADORES VARIOS
Jacks corriente
