Los sistemas de cogeneración producen electricidad y energía térmica útil a partir de un solo combustible. Esto aumenta la eficiencia energética al aprovechar más de la energía del combustible. Los beneficios incluyen ahorros de energía, menor contaminación, y mayor competitividad industrial. La cogeneración se puede aplicar en sectores institucionales, comerciales, de energía renovable y potencia eléctrica.

1. SISTEMA DE CLIMATIZACION Y
COGENERACION
TEMA:
CICLO DE COGENERACIÓN
INTEGRANTES:
ESTEFANIA GAME
GABRIEL GUERRERO
SARA LOOR
BRYAN LÓPEZ
JOSÉ TERÁN

2.  Los sistemas de cogeneración son sistemas de producción conjunta de
electricidad (o energía mecánica) y de energía térmica útil partiendo de un
único combustible.
 La producción de más de una forma útil de energía (como calor de proceso y
energía eléctrica) a partir de la misma fuente se llama cogeneración. Las
plantas de cogeneración producen energía eléctrica al mismo tiempo que
cubren los requerimientos de calor en ciertos procesos industriales. De este
modo, la mayor parte de la energía transferida al fluido en la caldera se
utiliza para un propósito útil. La fracción de la energía que se utiliza ya sea
para calor de proceso o para generación de potencia se llama factor de
utilización de la planta de cogeneración.
QUÉ ES LA COGENERACIÓN

3.  En el sistema con cogenerador se genera el vapor y la energía
eléctrica necesaria para los procesos con un único
combustible, prescindiendo además de los grupos
generadores de apoyo que representan costos de
mantenimiento, depreciación, operación, etc. con la ventaja
que el excedente de energía eléctrica de acuerdo con las
leyes nacionales se puede enviar a la red pública lo cual
representara un ingreso de dinero a la empresa.
CICLO DE COGENERACION

4.  En el sistema convencional generalmente se tienen 2 tipos de
combustibles, el utilizado para la generación de vapor para
los procesos de las industrias y el utilizado para la
generación de energía eléctrica de apoyo (cuando falla la
energía de la red eléctrica o en horas pico), además de la
energía proporcionada por la red eléctrica.
CICLO DE COGENERACION

5.  Los sistemas de cogeneración son los siguientes:
• Motores Diesel
• Turbina de gas
• Turbina de vapor
• Ciclo combinado
SISTEMAS DEL CICLO DE COGENERACION

6. Estos combustibles
pueden ser de origen
fósil o renovable.
Los combustibles
fósiles son cuatro:
petróleo, carbón, gas
natural y gas licuado
del petróleo. Se han
formado a partir de la
acumulación de
grandes cantidades de
restos orgánicos
provenientes de
plantas y de animales.
¿QUÉ COMBUSTIBLES UTILIZA?

7. - Ahorro de energía térmica y
eléctrica.
- Reducción de emisión de gases
contaminantes.
- Mayor competitividad.
- Menor consumo de agua
comparado con la operación de una
planta convencional.
- Disminución del consumos de
energía primaria.
- Disminución de las importaciones
de combustible ( ahorros en la
balanza de pagos del país).
- Disminución de pérdidas en el
sistema eléctrico e inversiones en
transporte y distribución. Aumento
de la garantía de potencia y calidad
del servicio eléctrico.
- Aumento de competitividad
industrial y de competencia en el
sistema eléctrico.
BENEFICIOS

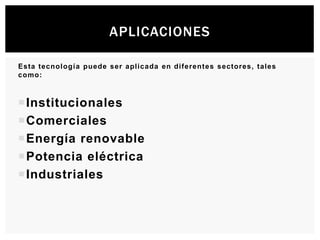

8. Esta tecnología puede ser aplicada en diferentes sectores, tales
como:
Institucionales
Comerciales
Energía renovable
Potencia eléctrica
Industriales
APLICACIONES

9. DIAGRAMA DE FLUJO

10.  Los sistemas de cogeneración representan actualmente una oportunidad
de ahorro para el sector industrial, aumentando su productividad y
competitividad, al mismo tiempo que reducen el consumo de energía
primaria a nivel nacional. La aplicación de estos sistemas es una
respuesta concreta a las necesidades actuales y concuerda con las
políticas de globalización económica regional e internacional, orientada
a conseguir un desarrollo sustentable.
 En los gobiernos se ha establecido un marco regulatorio que facilita la
participación del sector privado en la generación de energía eléctrica,
incluyendo la cogeneración. Este marco regulatorio contempla servicios
para los cogeneradores tales como los siguientes:
 Energía de respaldo en caso de paro por mantenimiento o falla.
Transmisión de excedentes eléctricos usando la infraestructura del
sector público.
 Compra de excedentes eléctricos.
 Venta de faltantes eléctricos.
 Exportación de excedentes eléctricos.
CONCLUSIÓN

11. CONCLUSIÓN
