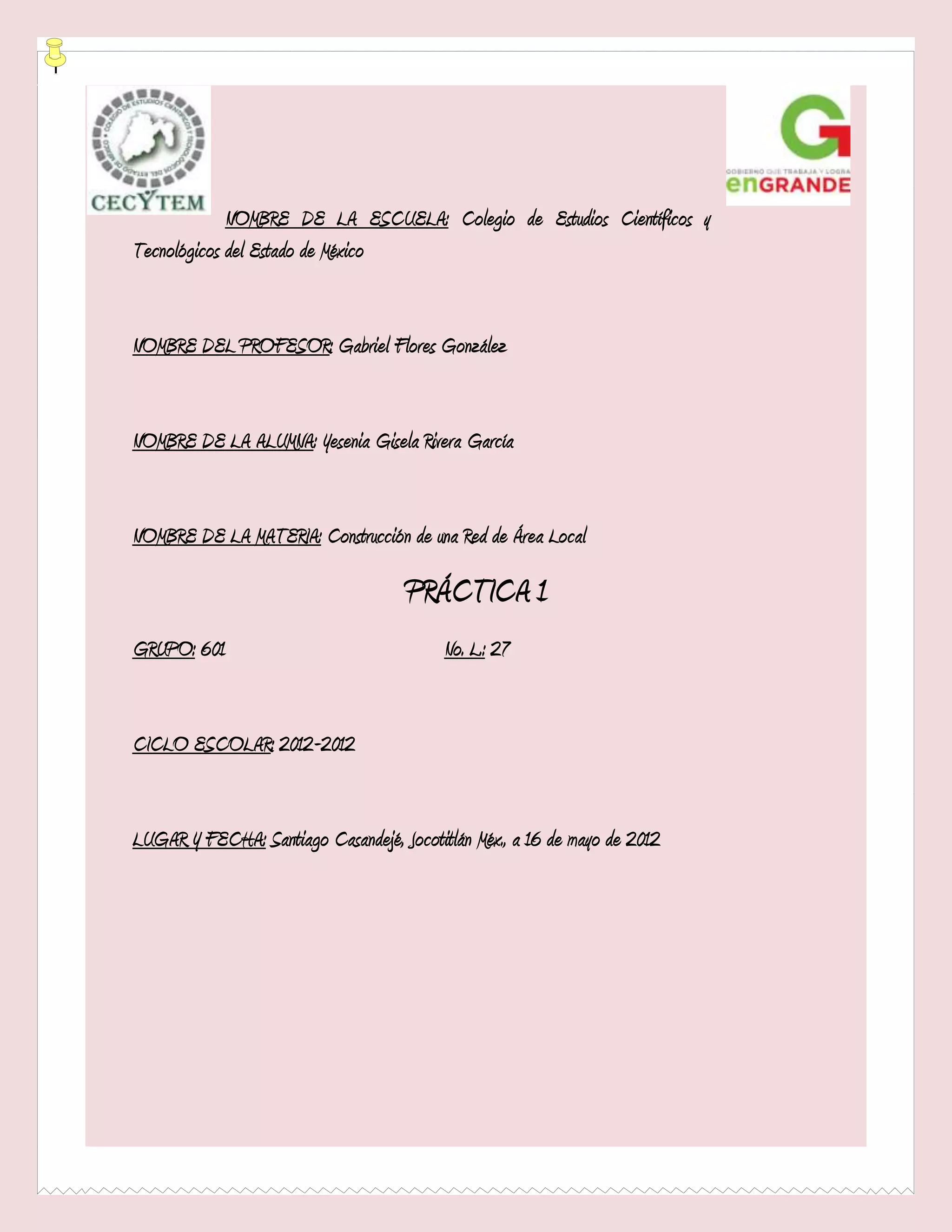

1. NOMBRE DE LA ESCUELA: Colegio de Estudios Científicos y
Tecnológicos del Estado de México
NOMBRE DEL PROFESOR: Gabriel Flores González
NOMBRE DE LA ALUMNA: Yesenia Gisela Rivera García
NOMBRE DE LA MATERIA: Construcción de una Red de Área Local
PRÁCTICA 1
GRUPO: 601 No. L.: 27
CICLO ESCOLAR: 2012-2012
LUGAR Y FECHA: Santiago Casandejé, Jocotitlán Méx., a 16 de mayo de 2012

2. ÍNDICE:
Manual Cable Directo .......................................................................................................... 5
Manual Cable Cruzado ........................................................................................................ 7

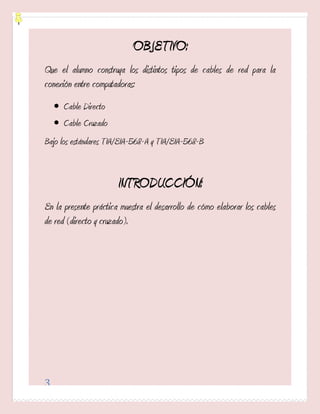

3. OBJETIVO:
Que el alumno construya los distintos tipos de cables de red para la
conexión entre computadoras:
Cable Directo
Cable Cruzado
Bajo los estándares TIA/EIA-568-A y TIA/EIA-568-B
INTRODUCCIÓN:
En la presente práctica muestra el desarrollo de cómo elaborar los cables
de red (directo y cruzado).
3

4. Cableado de Red: Los cables que se usan para la creación de Ethernet comunes son 2
tipos: el directo y el cable de conexión cruzada. Este último está hecho de 4 pares de
cable de de conductores de par trenzado que se usan para la transmisión de la información.
Ambos fines del cable se llama el conector RJ-45.
Conectores RJ-45: Se usan para unir los cables o para conectar un cable adecuado.
4

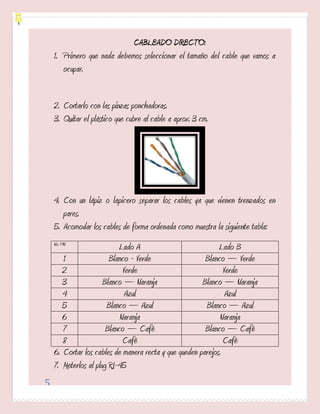

5. CABLEADO DIRECTO:
1. Primero que nada debemos seleccionar el tamaño del cable que vamos a
ocupar.
2. Cortarlo con las pinzas ponchadoras.
3. Quitar el plástico que cubre al cable a aprox. 3 cm.
4. Con un lápiz o lapicero separar los cables ya que vienen trenzados en
pares.
5. Acomodar los cables de forma ordenada como muestra la siguiente tabla:
No. PIN
Lado A Lado B
1 Blanco - Verde Blanco – Verde
2 Verde Verde
3 Blanco – Naranja Blanco – Naranja
4 Azul Azul
5 Blanco – Azul Blanco – Azul
6 Naranja Naranja
7 Blanco – Café Blanco – Café
8 Café Café
6. Cortar los cables de manera recta y que queden parejos.
7. Meterlos al plug RJ-45
5

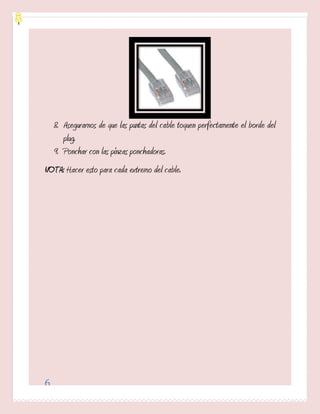

6. 8. Asegurarnos de que las puntas del cable toquen perfectamente el borde del
plug.
9. Ponchar con las pinzas ponchadoras.
NOTA: Hacer esto para cada extremo del cable.
6

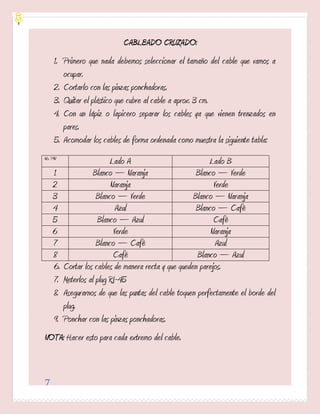

7. CABLEADO CRUZADO:
1. Primero que nada debemos seleccionar el tamaño del cable que vamos a
ocupar.
2. Cortarlo con las pinzas ponchadoras.
3. Quitar el plástico que cubre al cable a aprox. 3 cm.
4. Con un lápiz o lapicero separar los cables ya que vienen trenzados en
pares.
5. Acomodar los cables de forma ordenada como muestra la siguiente tabla:
No. PIN
Lado A Lado B
1 Blanco – Naranja Blanco – Verde
2 Naranja Verde
3 Blanco – Verde Blanco – Naranja
4 Azul Blanco – Café
5 Blanco – Azul Café
6 Verde Naranja
7 Blanco – Café Azul
8 Café Blanco – Azul
6. Cortar los cables de manera recta y que queden parejos.
7. Meterlos al plug RJ-45
8. Asegurarnos de que las puntas del cable toquen perfectamente el borde del
plug.
9. Ponchar con las pinzas ponchadoras.
NOTA: Hacer esto para cada extremo del cable.
7

8. CONCLUSIONES:
Puedo concluir que los cables de red para la conexión entre computadoras
son de mucha importancia y es necesario saber cómo elaborarlos.
RECURSOS Y MATERIALES:
 Cable par trenzado categoría 5e
 Plug RJ-45
 Pinzas para ponchar
FUENTES BIBLIOGRÁFICAS:
 REDES, el presente y el futuro de la comunicación.
