Este documento presenta tres prácticas de laboratorio relacionadas con la administración de recursos de una red. La primera práctica se enfoca en identificar los componentes internos y externos de un PC. La segunda práctica trata sobre el sistema operativo, el BIOS y la configuración del navegador. La tercera práctica cubre el sistema numérico binario y cómo convertir entre números binarios y decimales.

1. ADMINISTRAR LOS RECURSOS DE UNA RED
Práctica de laboratorio 1 Hardware de PC
Duración estimada: 60 min.
Objetivos:
Esta práctica de laboratorio se concentrará en su capacidad para realizar las siguientes
tareas:
Conectar los componentes periféricos (monitor, teclado, etc.) a la unidad principal
del sistema de PC
Nombrar los componentes típicos de un PC
Identificar los componentes y conexiones internos más importantes de un PC
Documentar la configuración de un PC en funcionamiento
Arrancar un sistema con el sistema operativo Windows
Usar el Panel de control, y el icono Sistema para reunir información acerca de la
configuración del PC.
Paso 1 - Examen de los componentes internos y externos del computador.
Actividad 1: Examine el computador y los componentes periféricos de la parte delantera
y trasera.
Explicación: Los componentes y la configuración del PC con el que está trabajando
pueden variar en relación con los ejemplos de respuesta presentados a continuación.
1. ¿Cuál es el fabricante y número del modelo de este computador?
Fabricante HP
Numero del modelo 00359-OEM-8992687-00007
2. Retire la cubierta de la unidad del sistema del PC. Identifique por lo menos 8 de los
componentes internos más importantes que se encuentran dentro de la unidad del
sistema (utilice el procedimiento correctos para encontrar la CPU y la cantidad de RAM).
Nombre del componente Fabricante / Descripción / Características
Procesador Intel(R) core(TM) i3-2330M CPU @2.20GHz 2.20 GHz
Unidad de DVD LG / CD ROOM/DVD
Tarjeta de red
Fuente de poder ATX
Discos duros 40 GB
RAM 4.00 GB
Ventilador
Tarjeta Madre AMD

2. ADMINISTRAR LOS RECURSOS DE UNA RED
3. ¿Cuáles son los principales componentes externos del PC, incluyendo los periféricos?
Nombre del componente Fabricante / Descripción / Características
Teclado Hp / modelo: KU-0316/ negro
Monitor Hp / modelo: name 15016 / negro
Mouse Hp / modelo: M-UAE96 / negro y gris
Bocinas Internas
CPU Hp / negro y gris
Impresora Samsung / modelo: ML 1675
WebCam ----------------------
Paso 2 - Observe el proceso de arranque.
Actividad 2: Reúna los componentes del PC, conecte todos los periféricos y arranque el
PC.
Observe el proceso de arranque.
Explicación: El computador debe arrancar al sistema operativo Windows. Si el
computador no arranca, comuníquese con el ayudante de laboratorio.
1. Observe el proceso de arranque.
a. ¿Arrancó correctamente el sistema operativo Windows?
SI
b. ¿Pudo ver la cantidad de memoria disponible cuando el sistema arrancó?
NO
Paso 3 - Información general del sistema.
Actividad 3: Haga clic en el botón Inicio y seleccione Configuración y Panel de control.
Haga clic en el icono Sistema y luego en la ficha General. Explicación: Estamos viendo
información acerca del computador a través del sistema operativo.
1.
a. ¿Cuál es la capacidad del procesador?
2.20GHz
b. ¿Cuánta memoria RAM hay instalada?
4.00GB

3. ADMINISTRAR LOS RECURSOS DE UNA RED
Práctica de laboratorio 2 Software de PC
Duración estimada: 30 min.
Objetivos:
Esta práctica de laboratorio se concentrará en su capacidad para llevar a cabo las
siguientes tareas:
Determinar el nombre y número de versión del sistema operativo del PC.
Identificar el fabricante y el número de versión del BIOS que el computador está
ejecutando
Aprender cómo acceder a la configuración CMOS para el computador
Verificar la configuración del software del navegador incluyendo la versión y los
plug-ins necesarios
Información básica:
Esta práctica de laboratorio lo ayudará a familiarizarse con el sistema operativo del PC, el
sistema básico de entrada y salida (BIOS) y la configuración del software de aplicación.
Deberá verificar que el PC esté configurado correctamente para ejecutar el currículum en
línea de Cisco y los exámenes de práctica basados en multimedia. Esto incluye el sistema
operativo, las configuraciones de vídeo, el navegador y los plug-ins necesarios. Para
algunos de ustedes esta práctica de laboratorio será un repaso.
Herramientas / Preparación:
Esta práctica de laboratorio se realiza con elementos reales. Antes de empezar, el
instructor o el ayudante de laboratorio deberán poner a su disposición un computador
Pentium de escritorio típico (o similar) e instalar el siguiente software. El PC deberá ser un
computador de aula configurado para acceder al currículum y al sistema de evaluación de
Cisco basado en Web. Podrá trabajar de forma individual o en equipo. Serán necesarios
los siguientes recursos:
Estación de trabajo PC con monitor, teclado, ratón y cables de alimentación
Sistema operativo Windows instalado en el PC
NIC instalada y cable de conexión Cat 5 con acceso a Internet
Software navegador de Web instalado (Netscape Navigator 4.6.1 o superior o
Internet Explorer 5.1 o superior)
Java, JavaScript y Style Sheets (se deben habilitar en la configuración de
preferencias de su navegador)
Plug-in Flash
Plug-ins de navegador Apple QuickTime, RealPlayer G2 y ShockWave
Macromedia (versiones 1 y 2 del currículum solamente)

4. ADMINISTRAR LOS RECURSOS DE UNA RED

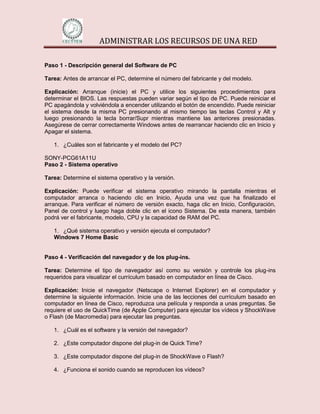

Paso 1 - Descripción general del Software de PC
Tarea: Antes de arrancar el PC, determine el número del fabricante y del modelo.
Explicación: Arranque (inicie) el PC y utilice los siguientes procedimientos para
determinar el BIOS. Las respuestas pueden variar según el tipo de PC. Puede reiniciar el
PC apagándola y volviéndola a encender utilizando el botón de encendido. Puede reiniciar
el sistema desde la misma PC presionando al mismo tiempo las teclas Control y Alt y
luego presionando la tecla borrar/Supr mientras mantiene las anteriores presionadas.
Asegúrese de cerrar correctamente Windows antes de rearrancar haciendo clic en Inicio y
Apagar el sistema.
1. ¿Cuáles son el fabricante y el modelo del PC?
SONY-PCG61A11U
Paso 2 - Sistema operativo
Tarea: Determine el sistema operativo y la versión.
Explicación: Puede verificar el sistema operativo mirando la pantalla mientras el
computador arranca o haciendo clic en Inicio, Ayuda una vez que ha finalizado el
arranque. Para verificar el número de versión exacto, haga clic en Inicio, Configuración,
Panel de control y luego haga doble clic en el icono Sistema. De esta manera, también
podrá ver el fabricante, modelo, CPU y la capacidad de RAM del PC.
1. ¿Qué sistema operativo y versión ejecuta el computador?
Windows 7 Home Basic
Paso 4 - Verificación del navegador y de los plug-ins.
Tarea: Determine el tipo de navegador así como su versión y controle los plug-ins
requeridos para visualizar el currículum basado en computador en línea de Cisco.
Explicación: Inicie el navegador (Netscape o Internet Explorer) en el computador y
determine la siguiente información. Inicie una de las lecciones del currículum basado en
computador en línea de Cisco, reproduzca una película y responda a unas preguntas. Se
requiere el uso de QuickTime (de Apple Computer) para ejecutar los vídeos y ShockWave
o Flash (de Macromedia) para ejecutar las preguntas.
1. ¿Cuál es el software y la versión del navegador?
2. ¿Este computador dispone del plug-in de Quick Time?
3. ¿Este computador dispone del plug-in de ShockWave o Flash?
4. ¿Funciona el sonido cuando se reproducen los vídeos?

5. ADMINISTRAR LOS RECURSOS DE UNA RED

6. ADMINISTRAR LOS RECURSOS DE UNA RED

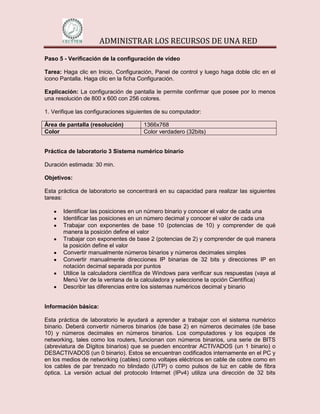

Paso 5 - Verificación de la configuración de vídeo
Tarea: Haga clic en Inicio, Configuración, Panel de control y luego haga doble clic en el
icono Pantalla. Haga clic en la ficha Configuración.
Explicación: La configuración de pantalla le permite confirmar que posee por lo menos
una resolución de 800 x 600 con 256 colores.
1. Verifique las configuraciones siguientes de su computador:
Área de pantalla (resolución) 1366x768
Color Color verdadero (32bits)
Práctica de laboratorio 3 Sistema numérico binario
Duración estimada: 30 min.
Objetivos:
Esta práctica de laboratorio se concentrará en su capacidad para realizar las siguientes
tareas:
Identificar las posiciones en un número binario y conocer el valor de cada una
Identificar las posiciones en un número decimal y conocer el valor de cada una
Trabajar con exponentes de base 10 (potencias de 10) y comprender de qué
manera la posición define el valor
Trabajar con exponentes de base 2 (potencias de 2) y comprender de qué manera
la posición define el valor
Convertir manualmente números binarios y números decimales simples
Convertir manualmente direcciones IP binarias de 32 bits y direcciones IP en
notación decimal separada por puntos
Utilice la calculadora científica de Windows para verificar sus respuestas (vaya al
Menú Ver de la ventana de la calculadora y seleccione la opción Científica)
Describir las diferencias entre los sistemas numéricos decimal y binario
Información básica:
Esta práctica de laboratorio le ayudará a aprender a trabajar con el sistema numérico
binario. Deberá convertir números binarios (de base 2) en números decimales (de base
10) y números decimales en números binarios. Los computadores y los equipos de
networking, tales como los routers, funcionan con números binarios, una serie de BITS
(abreviatura de Dígitos binarios) que se pueden encontrar ACTIVADOS (un 1 binario) o
DESACTIVADOS (un 0 binario). Estos se encuentran codificados internamente en el PC y
en los medios de networking (cables) como voltajes eléctricos en cable de cobre como en
los cables de par trenzado no blindado (UTP) o como pulsos de luz en cable de fibra
óptica. La versión actual del protocolo Internet (IPv4) utiliza una dirección de 32 bits

7. ADMINISTRAR LOS RECURSOS DE UNA RED
(generalmente dividida en 4 "octetos" o bytes de 8 bits) para identificar una red
determinada y un host en dicha red. La gente se siente más cómoda al trabajar con
números decimales y por lo tanto, las direcciones IP se escriben generalmente con 4
números decimales separados por puntos, cada uno de los cuales representa un octeto,
para facilitar su lectura. Esto se denomina "notación decimal separada por puntos". La
comprensión de los números binarios y su relación con los números decimales resulta de
suma importancia para entender las direcciones IP y el enrutamiento de redes y subredes.
Paso 1 - Ejercicios de práctica de conversión de números binarios a decimales.
Tarea: Práctica de conversión de 4 octetos binarios de una dirección IP al equivalente
decimal separado por puntos.
Explicación: Verifique el estado de bit del número binario. Si hay un UNO en una
posición agregue el valor que se muestra. Si hay un CERO en una posición, no lo
agregue. Observe que 8 bits no pueden representar un número decimal superior a 255 (Si
las 8 posiciones están conformadas por unos entonces 128 + 64 + 32 + 16 + 8 + 4 + 2 + 1
= 255).
1. Resuelva el valor decimal del 1er , 2do , 3er y 4to lugar en el octeto
Exponente
Posición
8 7 6 5 4 3 2 1
del bit
Valor 128 64 32 16 8 4 2 1
Estado de
bit del
1 0 0 1 1 1 0 0
número
binario
1er Valor decimal del octeto: 156
Exponente
Posición
8 7 6 5 4 3 2 1
del bit
Valor 128 64 32 16 8 4 2 1
Estado de
bit del
1 1 1 0 0 0 1 1
número
binario
2do Valor decimal del octeto: 227

8. ADMINISTRAR LOS RECURSOS DE UNA RED
Exponente
Posición
8 7 6 5 4 3 2 1
del bit
Valor 128 64 32 16 8 4 2 1
Estado de
bit del
0 1 1 1 0 0 0 0
número
binario

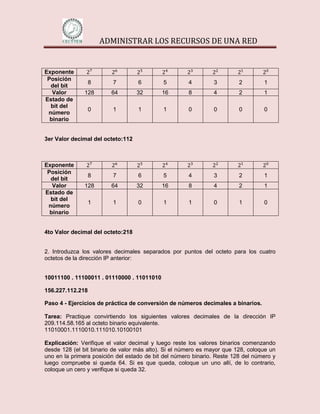

3er Valor decimal del octeto:112
Exponente
Posición
8 7 6 5 4 3 2 1
del bit
Valor 128 64 32 16 8 4 2 1
Estado de
bit del
1 1 0 1 1 0 1 0
número
binario
4to Valor decimal del octeto:218
2. Introduzca los valores decimales separados por puntos del octeto para los cuatro
octetos de la dirección IP anterior:
10011100 . 11100011 . 01110000 . 11011010
156.227.112.218
Paso 4 - Ejercicios de práctica de conversión de números decimales a binarios.
Tarea: Practique convirtiendo los siguientes valores decimales de la dirección IP
209.114.58.165 al octeto binario equivalente.
11010001.1110010.111010.10100101
Explicación: Verifique el valor decimal y luego reste los valores binarios comenzando
desde 128 (el bit binario de valor más alto). Si el número es mayor que 128, coloque un
uno en la primera posición del estado de bit del número binario. Reste 128 del número y
luego compruebe si queda 64. Si es que queda, coloque un uno allí, de lo contrario,
coloque un cero y verifique si queda 32.

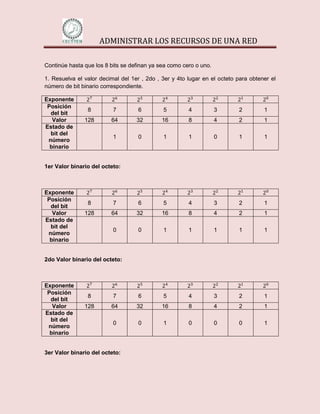

9. ADMINISTRAR LOS RECURSOS DE UNA RED
Continúe hasta que los 8 bits se definan ya sea como cero o uno.
1. Resuelva el valor decimal del 1er , 2do , 3er y 4to lugar en el octeto para obtener el
número de bit binario correspondiente.
Exponente
Posición
8 7 6 5 4 3 2 1
del bit
Valor 128 64 32 16 8 4 2 1
Estado de
bit del
1 0 1 1 0 1 1
número
binario
1er Valor binario del octeto:
Exponente
Posición
8 7 6 5 4 3 2 1
del bit
Valor 128 64 32 16 8 4 2 1
Estado de
bit del
0 0 1 1 1 1 1
número
binario
2do Valor binario del octeto:
Exponente
Posición
8 7 6 5 4 3 2 1
del bit
Valor 128 64 32 16 8 4 2 1
Estado de
bit del
0 0 1 0 0 0 1
número
binario
3er Valor binario del octeto:

10. ADMINISTRAR LOS RECURSOS DE UNA RED
Exponente
Posición
8 7 6 5 4 3 2 1
del bit
Valor 128 64 32 16 8 4 2 1
Estado de
bit del
1 0 0 0 1 0 0 1
número
binario
4to Valor binario del octeto:
2. Introduzca los 8 valores de bits binarios (ceros y unos) del octeto para los cuatro
octetos de la dirección IP:
109. 124. 68. 145
1101101.1111100.1000100.10010001
Yesenia Gisela Rivera García
601
