Este informe detalla los pasos para desmontar y volver a montar una torre de computadora. Los pasos para desmontar incluyen desconectar y quitar los paneles laterales, el disco duro, la unidad de disquete, las unidades ópticas, la fuente de alimentación, la tarjeta de red y los módulos de memoria. Los pasos para volver a montar siguen el orden inverso, volviendo a conectar y colocar cada componente en su lugar correcto y asegurándolo con tornillos.

1. INFORME
DESENSAMBLE Y ENSABLE
SANDRA MILENA CAVIEDES CARDOZO
CRISTIAN SAUL POLANIA CAMACHO

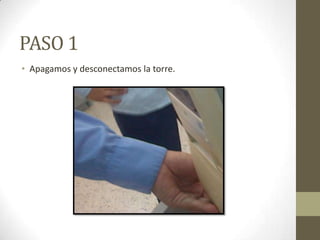

2. PASO 1
• Apagamos y desconectamos la torre.

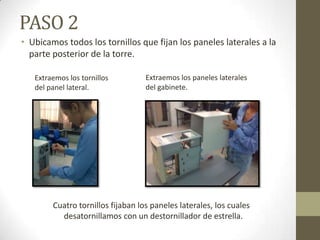

3. PASO 2
• Ubicamos todos los tornillos que fijan los paneles laterales a la
parte posterior de la torre.
Extraemos los tornillos
del panel lateral.
Extraemos los paneles laterales
del gabinete.
Cuatro tornillos fijaban los paneles laterales, los cuales
desatornillamos con un destornillador de estrella.

4. PASO 3
Conectamos un extreme del
conductor a la muñeca
y el otro a una parte
metálica sin pintar
del gabinete.
Fijamos la correa
antiestática
a nuestra
muñeca.

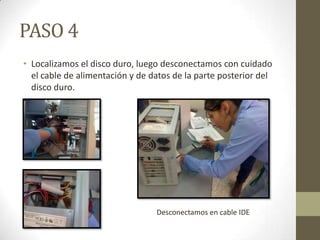

5. PASO 4
• Localizamos el disco duro, luego desconectamos con cuidado
el cable de alimentación y de datos de la parte posterior del
disco duro.
Desconectamos en cable IDE

6. PASO 5
• Ubicamos y extraemos los tornillos que mantienen
la unidad de disco duro.

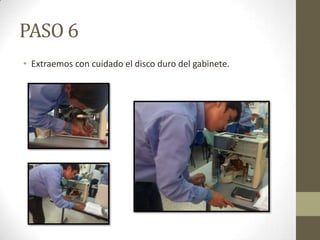

7. PASO 6
• Extraemos con cuidado el disco duro del gabinete.

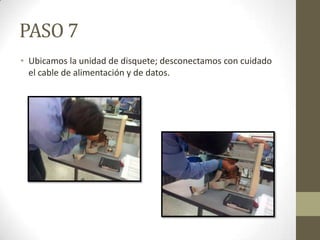

8. PASO 7
• Ubicamos la unidad de disquete; desconectamos con cuidado
el cable de alimentación y de datos.

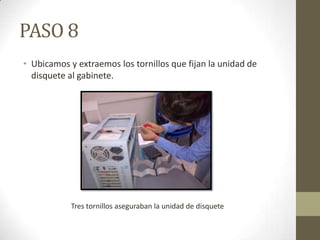

9. PASO 8
• Ubicamos y extraemos los tornillos que fijan la unidad de
disquete al gabinete.
Tres tornillos aseguraban la unidad de disquete

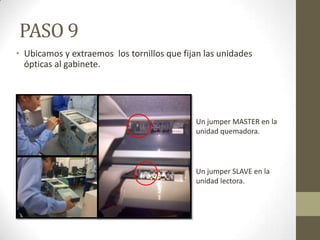

10. PASO 9
• Ubicamos y extraemos los tornillos que fijan las unidades
ópticas al gabinete.
Un jumper MASTER en la
unidad quemadora.
Un jumper SLAVE en la
unidad lectora.

11. PASO 10
• Cuatro tornillos fijaban la unidad quemadora y dos tornillos
fijaban la unidad lectora.

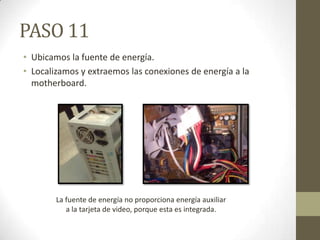

12. PASO 11
• Ubicamos la fuente de energía.
• Localizamos y extraemos las conexiones de energía a la
motherboard.
La fuente de energía no proporciona energía auxiliar
a la tarjeta de video, porque esta es integrada.

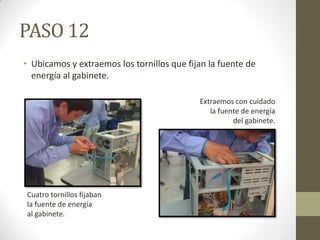

13. PASO 12
• Ubicamos y extraemos los tornillos que fijan la fuente de
energía al gabinete.
Extraemos con cuidado
la fuente de energía
del gabinete.
Cuatro tornillos fijaban
la fuente de energía
al gabinete.

14. PASO 13
Extraemos el tornillo
que fija la tarjeta
adaptadora.
Ubicamos las tarjetas adaptadoras
instaladas en la
torre.
Extraemos cuidadosamente
la tarjeta adaptadora,
sosteniéndola de
los bordes.
Tarjeta RED - AMR

15. PASO 14
• Ubicamos los módulos de memoria en la motherboard.
Módulo DIMM
Extraemos cuidadosamente los
dos módulos de memoria.

16. PASO 15
• Extraemos los cables de datos de la motherboard.
Se desconectó el BUS de datos y el cable IDE

17. ENSAMBLE
PASO 1
Conectamos los cables a la motherboard.

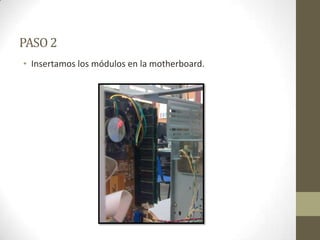

18. PASO 2
• Insertamos los módulos en la motherboard.

19. PASO 3
• Insertamos las tarjetas adaptadoras y fijamos el tornillo junto
al gabinete.

20. PASO 4
• Insertamos la fuente de energía y fijamos los tornillos de la fuente
de energía junto al gabinete.

21. PASO 5
• Insertamos con cuidado las conexiones de energía a la
motherboard.

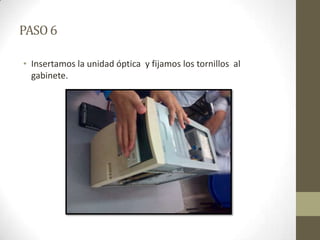

22. PASO 6
• Insertamos la unidad óptica y fijamos los tornillos al
gabinete.

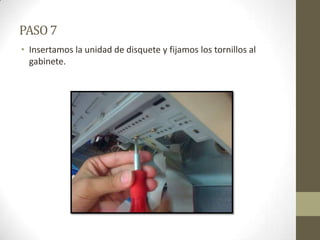

23. PASO 7
• Insertamos la unidad de disquete y fijamos los tornillos al
gabinete.

24. PASO 8
• Conectamos con cuidado el cable de alimentación y de datos.

25. PASO 9
• Insertamos el disco duro al gabinete.

26. PASO 10
• Fijamos todos los tornillos del disco duro en su lugar.

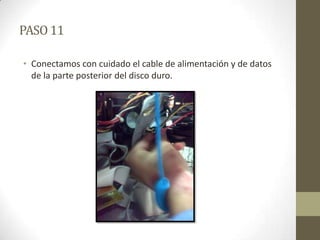

27. PASO 11
• Conectamos con cuidado el cable de alimentación y de datos
de la parte posterior del disco duro.

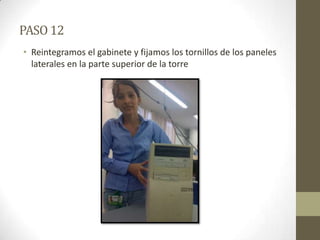

28. PASO 12
• Reintegramos el gabinete y fijamos los tornillos de los paneles
laterales en la parte superior de la torre

29. Gracias!
