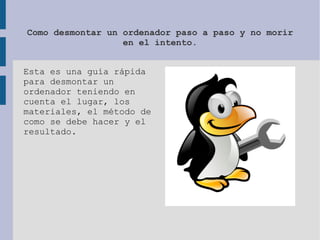

1. Como desmontar un ordenador paso a paso y no morir
en el intento.
Esta es una guía rápida
para desmontar un
ordenador teniendo en
cuenta el lugar, los
materiales, el método de
como se debe hacer y el
resultado.

2. Materiales
● Destornilladores
● Brazalete anti-
estático
● Un lugar amplio y a
ser posible limpio.
● Pinceles (Mas adelante
se especifica para
que.)
● Lápiz y papel

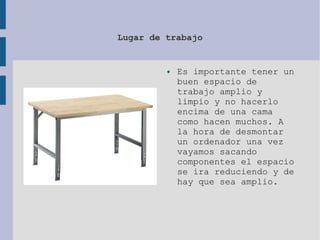

3. Lugar de trabajo
● Es importante tener un
buen espacio de
trabajo amplio y
limpio y no hacerlo
encima de una cama
como hacen muchos. A
la hora de desmontar
un ordenador una vez
vayamos sacando
componentes el espacio
se ira reduciendo y de
hay que sea amplio.

4. Desmontaje del PC – Paso a Paso
● Primero debemos
desconectar el
ordenador de la toma
de corriente, poner el
conmutador de
corriente en la
posición del “0”
después cada uno de
los periféricos
conectados al mismo
para.
● Después es simplemente
desatornillar los
tornillos de la
carcasa y quitar las
tapas.

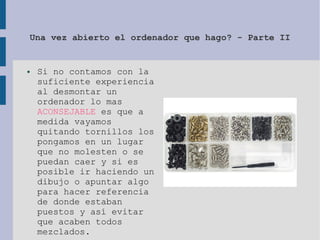

5. Una vez abierto el ordenador que hago? - Parte II
● Si no contamos con la
suficiente experiencia
al desmontar un
ordenador lo mas
ACONSEJABLE es que a
medida vayamos
quitando tornillos los
pongamos en un lugar
que no molesten o se
puedan caer y si es
posible ir haciendo un
dibujo o apuntar algo
para hacer referencia
de donde estaban
puestos y así evitar
que acaben todos
mezclados.

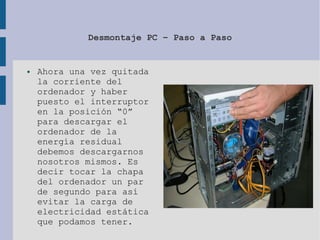

6. Desmontaje PC – Paso a Paso
● Ahora una vez quitada
la corriente del
ordenador y haber
puesto el interruptor
en la posición “0”
para descargar el
ordenador de la
energía residual
debemos descargarnos
nosotros mismos. Es
decir tocar la chapa
del ordenador un par
de segundo para así
evitar la carga de
electricidad estática
que podamos tener.

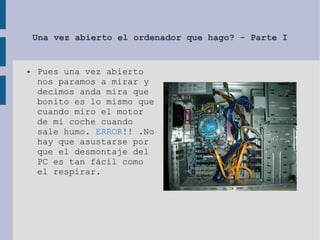

7. Una vez abierto el ordenador que hago? - Parte I
● Pues una vez abierto
nos paramos a mirar y
decimos anda mira que
bonito es lo mismo que
cuando miro el motor
de mi coche cuando
sale humo. ERROR!! .No
hay que asustarse por
que el desmontaje del
PC es tan fácil como
el respirar.

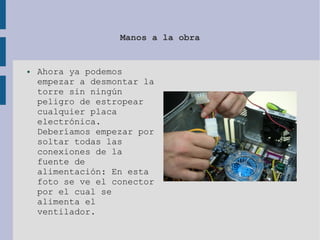

8. Manos a la obra
● Ahora ya podemos
empezar a desmontar la
torre sin ningún
peligro de estropear
cualquier placa
electrónica.
Deberíamos empezar por
soltar todas las
conexiones de la
fuente de
alimentación: En esta
foto se ve el conector
por el cual se
alimenta el
ventilador.

9. Manos a la obra
● Desconectamos la
alimentación auxiliar
de la placa base. Para
identificarla es
simplemente un
conector blanco o
negro dependiendo de
la fuente de
alimentación cuadrado
de 4 pines.

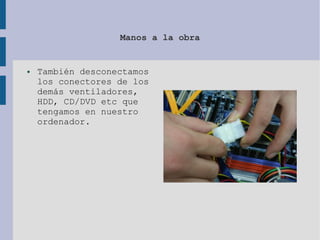

10. Manos a la obra
● También desconectamos
los conectores de los
demás ventiladores,
HDD, CD/DVD etc que
tengamos en nuestro
ordenador.

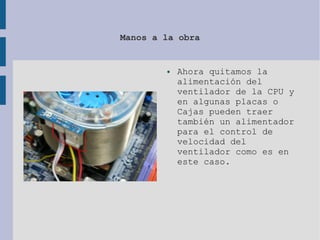

11. Manos a la obra
● Ahora quitamos la
alimentación del
ventilador de la CPU y
en algunas placas o
Cajas pueden traer
también un alimentador
para el control de
velocidad del
ventilador como es en
este caso.

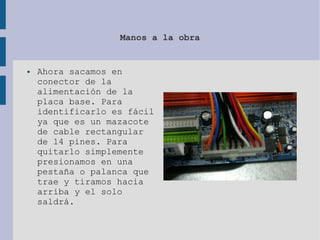

12. Manos a la obra
● Ahora sacamos en
conector de la
alimentación de la
placa base. Para
identificarlo es fácil
ya que es un mazacote
de cable rectangular
de 14 pines. Para
quitarlo simplemente
presionamos en una
pestaña o palanca que
trae y tiramos hacia
arriba y el solo
saldrá.

13. Manos a la obra
● Bien ahora que ya
tenemos todos los
conectores de
alimentación quitados
tendremos más
seguridad trabajando
con el ordenador sin
correr ningún peligro.

14. Manos a la obra
● Una vez quitado todo
lo referente a la
fuente de alimentación
vamos a empezar a
desconectar el resto
de componentes,
empezaremos por el
lector de CD/DVD en la
foto se ve el conector
que hay, solo hay
tirar de uno de los
lados y después del
otro.

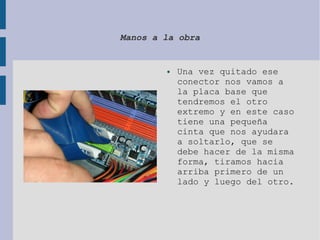

15. Manos a la obra
● Una vez quitado ese
conector nos vamos a
la placa base que
tendremos el otro
extremo y en este caso
tiene una pequeña
cinta que nos ayudara
a soltarlo, que se
debe hacer de la misma
forma, tiramos hacia
arriba primero de un
lado y luego del otro.

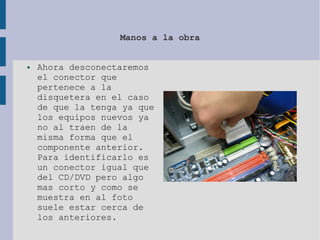

16. Manos a la obra
● Ahora desconectaremos
el conector que
pertenece a la
disquetera en el caso
de que la tenga ya que
los equipos nuevos ya
no al traen de la
misma forma que el
componente anterior.
Para identificarlo es
un conector igual que
del CD/DVD pero algo
mas corto y como se
muestra en al foto
suele estar cerca de
los anteriores.

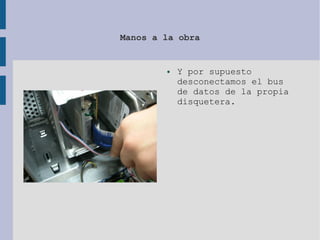

17. Manos a la obra
● Y por supuesto
desconectamos el bus
de datos de la propia
disquetera.

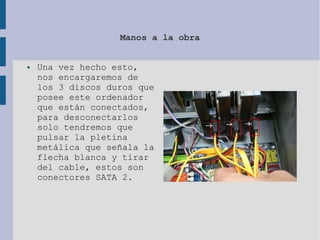

18. Manos a la obra
● Una vez hecho esto,
nos encargaremos de
los 3 discos duros que
posee este ordenador
que están conectados,
para desconectarlos
solo tendremos que
pulsar la pletina
metálica que señala la
flecha blanca y tirar
del cable, estos son
conectores SATA 2.

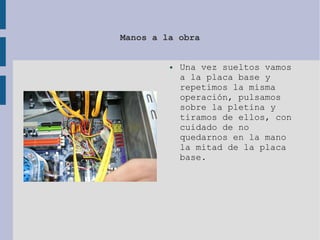

19. Manos a la obra
● Una vez sueltos vamos
a la placa base y
repetimos la misma
operación, pulsamos
sobre la pletina y
tiramos de ellos, con
cuidado de no
quedarnos en la mano
la mitad de la placa
base.

20. Manos a la obra
● Una vez quitados los
Cables SATA2 de datos,
desconectamos los
cables SATA que
alimentan los discos
duros.

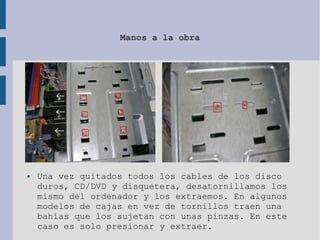

21. Manos a la obra
● Una vez quitados todos los cables de los disco
duros, CD/DVD y disquetera, desatornillamos los
mismo del ordenador y los extraemos. En algunos
modelos de cajas en vez de tornillos traen una
bahías que los sujetan con unas pinzas. En este
caso es solo presionar y extraer.

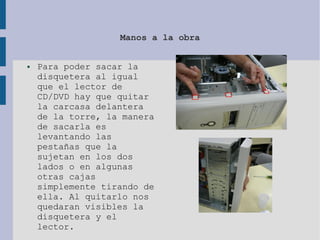

22. Manos a la obra
● Para poder sacar la
disquetera al igual
que el lector de
CD/DVD hay que quitar
la carcasa delantera
de la torre, la manera
de sacarla es
levantando las
pestañas que la
sujetan en los dos
lados o en algunas
otras cajas
simplemente tirando de
ella. Al quitarlo nos
quedaran visibles la
disquetera y el
lector.

23. Manos a la obra
● Una vez quitada la
carcasa frontal del
ordenador solo tenemos
que tirar de la
disquetera y del
lector de CD/DVD para
sacarlos.

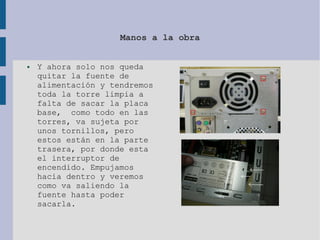

24. Manos a la obra
● Y ahora solo nos queda
quitar la fuente de
alimentación y tendremos
toda la torre limpia a
falta de sacar la placa
base, como todo en las
torres, va sujeta por
unos tornillos, pero
estos están en la parte
trasera, por donde esta
el interruptor de
encendido. Empujamos
hacia dentro y veremos
como va saliendo la
fuente hasta poder
sacarla.

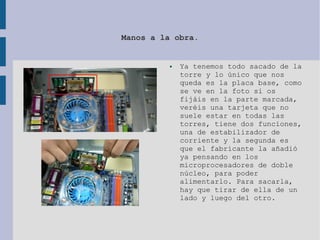

25. Manos a la obra.
● Ya tenemos todo sacado de la
torre y lo único que nos
queda es la placa base, como
se ve en la foto si os
fijáis en la parte marcada,
veréis una tarjeta que no
suele estar en todas las
torres, tiene dos funciones,
una de estabilizador de
corriente y la segunda es
que el fabricante la añadió
ya pensando en los
microprocesadores de doble
núcleo, para poder
alimentarlo. Para sacarla,
hay que tirar de ella de un
lado y luego del otro.

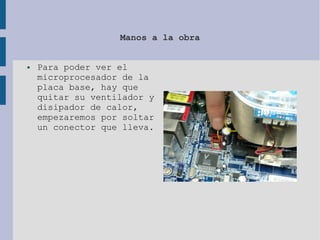

26. Manos a la obra
● Para poder ver el
microprocesador de la
placa base, hay que
quitar su ventilador y
disipador de calor,
empezaremos por soltar
un conector que lleva.

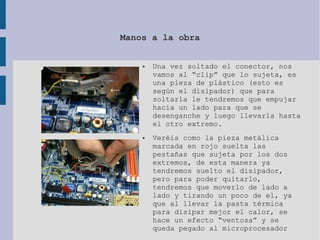

27. Manos a la obra
● Una vez soltado el conector, nos
vamos al “clip” que lo sujeta, es
una pieza de plástico (esto es
según el disipador) que para
soltarla le tendremos que empujar
hacia un lado para que se
desenganche y luego llevarla hasta
el otro extremo.
● Veréis como la pieza metálica
marcada en rojo suelta las
pestañas que sujeta por los dos
extremos, de esta manera ya
tendremos suelto el disipador,
pero para poder quitarlo,
tendremos que moverlo de lado a
lado y tirando un poco de el, ya
que al llevar la pasta térmica
para disipar mejor el calor, se
hace un efecto “ventosa” y se
queda pegado al microprocesador

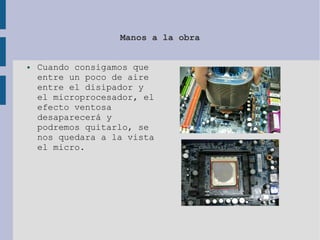

28. Manos a la obra
● Cuando consigamos que
entre un poco de aire
entre el disipador y
el microprocesador, el
efecto ventosa
desaparecerá y
podremos quitarlo, se
nos quedara a la vista
el micro.

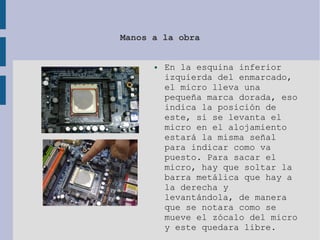

29. Manos a la obra
● En la esquina inferior
izquierda del enmarcado,
el micro lleva una
pequeña marca dorada, eso
indica la posición de
este, si se levanta el
micro en el alojamiento
estará la misma señal
para indicar como va
puesto. Para sacar el
micro, hay que soltar la
barra metálica que hay a
la derecha y
levantándola, de manera
que se notara como se
mueve el zócalo del micro
y este quedara libre.

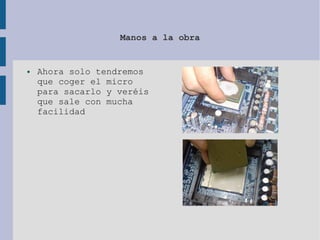

30. Manos a la obra
● Ahora solo tendremos
que coger el micro
para sacarlo y veréis
que sale con mucha
facilidad

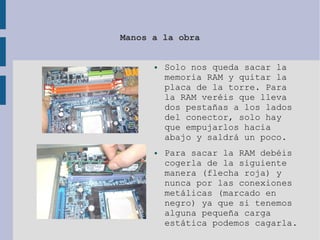

31. Manos a la obra
● Solo nos queda sacar la
memoria RAM y quitar la
placa de la torre. Para
la RAM veréis que lleva
dos pestañas a los lados
del conector, solo hay
que empujarlos hacia
abajo y saldrá un poco.
● Para sacar la RAM debéis
cogerla de la siguiente
manera (flecha roja) y
nunca por las conexiones
metálicas (marcado en
negro) ya que si tenemos
alguna pequeña carga
estática podemos cagarla.

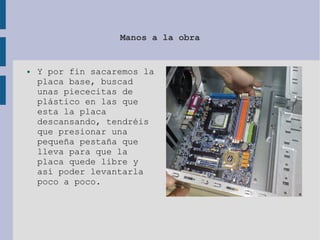

32. Manos a la obra
● Y por fin sacaremos la
placa base, buscad
unas piececitas de
plástico en las que
esta la placa
descansando, tendréis
que presionar una
pequeña pestaña que
lleva para que la
placa quede libre y
así poder levantarla
poco a poco.

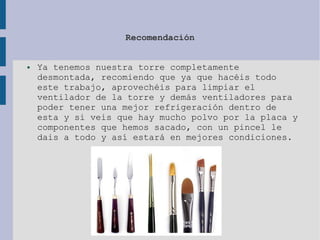

33. Recomendación
● Ya tenemos nuestra torre completamente
desmontada, recomiendo que ya que hacéis todo
este trabajo, aprovechéis para limpiar el
ventilador de la torre y demás ventiladores para
poder tener una mejor refrigeración dentro de
esta y si veis que hay mucho polvo por la placa y
componentes que hemos sacado, con un pincel le
dais a todo y así estará en mejores condiciones.

34. Resumen de componentes. - Parte I
● VENTILADOR: ventila y refrigera la torre y demás componentes que lo
lleven.
● DISIPADOR: sirve para disipar el calor que desprende el
microprocesador.
● FUENTE DE ALIMENTACION: sirve para hacer llegar la corriente a todo
el ordenador.
● DISQUETERA: aunque ya no se usan eran para poder leer disckets.
● LECTOR CD/DVD: para ver la información que tiene un CD o DVD.
● DISCO DURO: también llamado H.D. (Hard Disc) es el dispositivo de
almacenamiento.
● MICROPROCESADOR: es un circuito integrado que controla todo el
ordenador.
● MEMORIA RAM: memoria volátil que contiene datos de las aplicaciones.
● PUENTE NORTE: gestiona la transmisión de datos entre, el
microprocesador, memoria RAM y tarjeta gráfica en ambas direcciones.

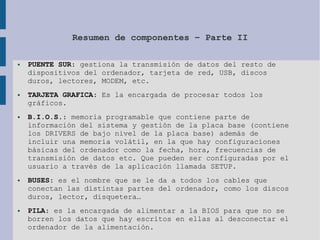

35. Resumen de componentes – Parte II
● PUENTE SUR: gestiona la transmisión de datos del resto de
dispositivos del ordenador, tarjeta de red, USB, discos
duros, lectores, MODEM, etc.
● TARJETA GRAFICA: Es la encargada de procesar todos los
gráficos.
● B.I.O.S.: memoria programable que contiene parte de
información del sistema y gestión de la placa base (contiene
los DRIVERS de bajo nivel de la placa base) además de
incluir una memoria volátil, en la que hay configuraciones
básicas del ordenador como la fecha, hora, frecuencias de
transmisión de datos etc. Que pueden ser configuradas por el
usuario a través de la aplicación llamada SETUP.
● BUSES: es el nombre que se le da a todos los cables que
conectan las distintas partes del ordenador, como los discos
duros, lector, disquetera…
● PILA: es la encargada de alimentar a la BIOS para que no se
borren los datos que hay escritos en ellas al desconectar el
ordenador de la alimentación.

36. Placa Base – Parte II
● SLOTS MEMORIA RAM: como
indica su nombre, aquí
van las memorias RAM.
● FA-ATX: la alimentación
de la placa base.
● SATA 2: conexión para los
discos duros.
● IDE: tanto este conector
como el blanco de la
izquierda es para
lectores de CD/DVD.
● FLOPPY: es el puerto para
la disquetera.
● PCI Express 1x: tarjetas
de RED, SONIDO, MODEM.
● PCI Express 16x: tarjetas
con mucha transmisión de
datos, GRAFICAS y VIDEO.
● TARJETA CONMUTADORA: Esta
insertada una tarjeta SLI-
NORMAL, esto es por si se
tuvieran 2 tarjetas
gráficas, y se quisieran
usar al mismo tiempo. Se
tendrían que conectar en
paralelo con un conector
que traen las propias
tarjetas gráficas. Tienen
que ser iguales para
funcionar.

37. Placa Base – Parte I
