La nueva gama RED de reconexión diferencial ofrece soluciones de reconexión automática para instalaciones residenciales y del sector terciario/industrial que garantizan la máxima seguridad y continuidad del servicio al reconectar de forma automática sólo cuando desaparece el defecto, tras comprobar el aislamiento de la instalación. Está disponible en tres versiones con diferentes funciones de control de aislamiento y autotest.

1. Nueva RE conexión D iferencial RED

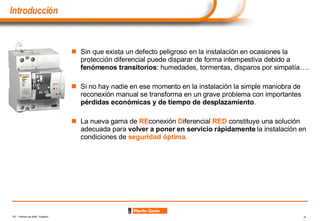

2. Sin que exista un defecto peligroso en la instalación en ocasiones la protección diferencial puede disparar de forma intempestiva debido a fenómenos transitorios : humedades, tormentas, disparos por simpatía…. Si no hay nadie en ese momento en la instalación la simple maniobra de reconexión manual se transforma en un grave problema con importantes pérdidas económicas y de tiempo de desplazamiento . La nueva gama de RE conexión D iferencial RED constituye una solución adecuada para volver a poner en servicio rápidamente la instalación en condiciones de seguridad óptima . Introducción

3. RED es una nueva gama de RE conexión D iferencial que integra en un único elemento compacto la protección diferencial y el elemento de control y reconexión automática. Disponible en 3 versiones : RED REDs REDtest Ambito de la nueva oferta

4. Aportar una solución de reconexión apropiada tanto para instalaciones en terciario/industrial como para instalaciones en vivienda : anchura reducida y máxima seguridad para las personas Posicionarnos como referente para las aplicaciones de reconexión automática Incrementar nuestra PdM en el segmento de las aplicaciones de reconexión automática Potenciar la venta difusa de sistemas de reconexión automática (reconexión diferencial) Objetivos

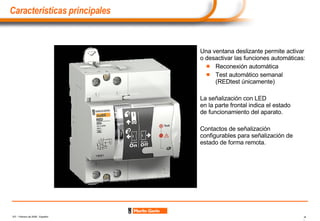

5. Una ventana deslizante permite activar o desactivar las funciones automáticas: Reconexión automática Test automático semanal (REDtest únicamente) La señalización con LED en la parte frontal indica el estado de funcionamiento del aparato. Contactos de señalización configurables para señalización de estado de forma remota. Características principales

6. La gama RED aporta la óptima continuidad de servicio de la instalación garantizando a la vez la máxima protección y seguridad para las personas . En caso de disparo del interruptor diferencial RED actúa de forma eficaz y segura gracias a su innovador sistema de control de aislamiento . RED realiza una supervisión del aislamiento de la instalación con el fin de reconectar automáticamente únicamente después de comprobar que el defecto ha desaparecido evitando reconexiones innecesarias y peligrosas bajo defecto. Reconexión segura RED es un sistema de reconexión seguro incluso en vivienda Características principales

7. Reconexión diferencial con control de aislamiento preventivo : Después de un disparo diferencial inicia un ciclo de 10 minutos de control de aislamiento de la instalación con el fin de reconectar únicamente si el defecto ha desaparecido (no realizará ningún intento de reconexión en caso de defecto permanente). REDtest: Además de las ventajas de RED, incorpora la función de autotest para la comprobación semanal automática de funcionamiento del interruptor diferencial sin interrumpir la alimentación. RED Características principales 235,96€ RED 2/63/30 A 30mA 63 2 RED 18685 197,90€ REDtest 2/25/30 A 30mA 25 2 REDtest 18280 207,29€ REDtest 2/40/30 A 30mA 40 2 REDtest 18281 159,84€ RED 2/40/30 A 30mA 40 2 RED 18683 152,23€ RED 2/25/30 A 30mA 25 2 RED 18681 P.V.P. Descripción clase sensibilidad Calibre Nºpolos modelo Referencia

8. Reconexión diferencial con control de aislamiento prolongado : Después de un disparo diferencial inicia un ciclo de 10 minutos de control de aislamiento de la instalación con el fin de reconectar únicamente si el defecto ha desaparecido. Si el defecto persiste inicia un ciclo de supervisión cada 15 minutos de forma ilimitada . Incorpora un contacto auxiliar configurable para la señalización remota de la anomalía. Características principales REDs 294,95€ REDs 2/63/30 A 30mA 63 2 REDs 18291 199,80€ REDs 2/40/30 A 30mA 40 2 REDs 18689 189,81€ REDs 2/40/300 A 300mA 40 2 REDs 18290 280,20€ REDs 2/63/300 A 30mA 63 2 REDs 18292 180,77€ REDs 2/25/300 A 300mA 25 2 REDs 18688 190,29€ REDs 2/25/30 A 30mA 25 2 REDs 18687 P.V.P. Descripción clase sensibilidad Calibre Nºpolos modelo Referencia

9. Presentación de la nueva gama RED Prueba automática del interruptor diferencial (equivalente a la prueba efectuada con el botón de test situado en la parte frontal) pero sin corte de alimentación - - Control de aislamiento preventivo Control de aislamiento prolongado Control de aislamiento preventivo Señalización a distancia en caso de defecto permanente Señalización a distancia en caso de defecto permanente - REDtest REDs RED

10. Conexión e instalación (RED y REDs) Llegada por la parte superior Llegada por la parte inferior

11. La nueva gama de R econexión D iferencial RED es la solución adecuada en aquellas instalaciones del sector terciario/industrial no vigiladas, aisladas o de difícil acceso que requieren la máxima continuidad de servicio: Estaciones de telefonía móvil Repetidores de televisión Estaciones de medida Zonas de reposo en autopistas Bancos (en especial cajeros automáticos) Sistemas de señalización (férreas, aéreas, carreteras, túneles…) Por otro lado, aporta la máxima seguridad que requieren las instalaciones de vivienda siendo la solución adecuada para segundas residencias. Terciario/industria Residencial Aplicaciones objetivo

12. Aplicaciones objetivo Residencia secundaria Infraestructuras (estaciones de telecomunicaciones, distribución de agua y gas, servidores informáticos, túneles, centrales hidroeléctricas, etc.) Instalaciones no supervisadas - Ascensores, Cajeros Servicio al público Calefacción sistema « antihelada » (ej.: residencia alejada) Iluminación exterior, Rótulos o indicaciones luminosas, Alumbrado público Bombas de calor (ej.: invernaderos horticultura) Iluminación, calefacción Alarmas, sistemas de riego, bombas para piscinas Alarmas, sistemas de irrigación… Automatismos Neveras Bares, heladerías, supermercados… Conservación de alimentos Residencial Terciario/industria

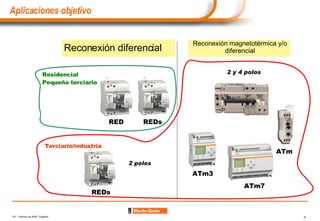

13. Reconexión diferencial Reconexión magnetotérmica y/o diferencial Residencial Terciario/industria RED REDs REDs ATm3 ATm7 ATm Pequeño terciario 2 polos 2 y 4 polos Aplicaciones objetivo

14. Las funciones cuya pérdida de alimentación puede generar graves problemas mantienen la continuidad de servicio gracias a RED. La máxima seguridad para las personas queda asegurada. « Función antihielo » calefacción Congelador Bomba para piscinas Alarma Residencial Ejemplo residencial: Segunda residencia

15. RED conserva la cadena de frío evitando importantes pérdidas económicas en caso de disparo del interruptor diferencial. Refrigeradores Cámaras de frío Pequeño terciario Ejemplo pequeño terciario: Comercio

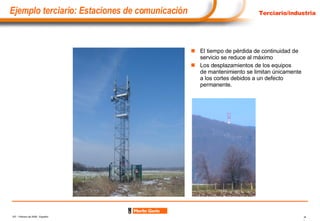

16. El tiempo de pérdida de continuidad de servicio se reduce al máximo Los desplazamientos de los equipos de mantenimiento se limitan únicamente a los cortes debidos a un defecto permanente. Terciario/industria Ejemplo terciario: Estaciones de comunicación
