Este documento describe un curso de representación gráfica de instalaciones para el título de Técnico Superior en Mantenimiento de Instalaciones Térmicas y de Fluidos. El curso dura 128 horas y cubre objetivos como representar elementos de instalaciones usando simbología normalizada, elaborar esquemas de principio de instalaciones usando software de dibujo, y dibujar planos e isometrías de instalaciones aplicando convencionalismos de representación.

1. 1
IES EL ARGAR
REPRESENTACIÓN GRÁFICA DE INSTALACIONES.

2. 2
• Título: Técnico Superior en
Mantenimiento de Instalaciones Térmicas
y de Fluidos.
• Grado: Superior.
• Duración: 128 horas (4 horas/semana).
DEPARTAMENTO DE INSTALACIÓN Y MANTENIMIENTO

3. 3

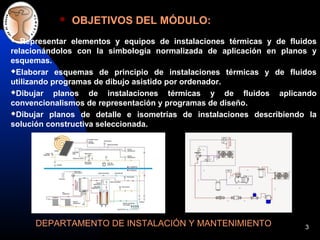

 OBJETIVOS DEL MÓDULO:
DEPARTAMENTO DE INSTALACIÓN Y MANTENIMIENTO
 Representar elementos y equipos de instalaciones térmicas y de fluidos
relacionándolos con la simbología normalizada de aplicación en planos y
esquemas.
Elaborar esquemas de principio de instalaciones térmicas y de fluidos
utilizando programas de dibujo asistido por ordenador.
Dibujar planos de instalaciones térmicas y de fluidos aplicando
convencionalismos de representación y programas de diseño.
Dibujar planos de detalle e isometrías de instalaciones describiendo la
solución constructiva seleccionada.
