1. Dominio de un
problema y su
modelado
Luis Bertel

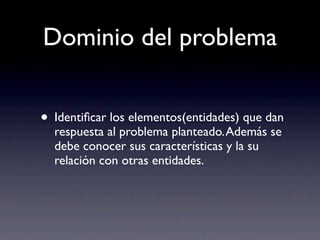

2. Dominio del problema
• Identificar los elementos(entidades) que dan
respuesta al problema planteado.Además se
debe conocer sus características y la su
relación con otras entidades.

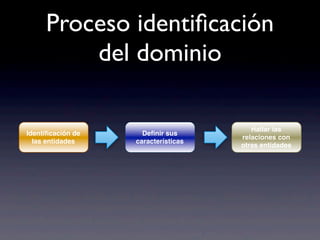

3. Proceso identificación
del dominio
Identificación de
las entidades
Definir sus
características
Hallar las
relaciones con
otras entidades

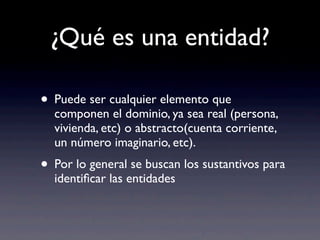

4. ¿Qué es una entidad?
• Puede ser cualquier elemento que
componen el dominio, ya sea real (persona,
vivienda, etc) o abstracto(cuenta corriente,
un número imaginario, etc).
• Por lo general se buscan los sustantivos para
identificar las entidades

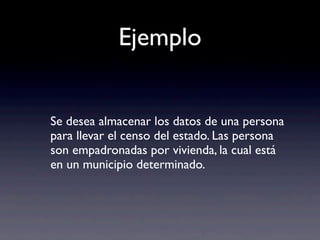

5. Ejemplo
Se desea almacenar los datos de una persona
para llevar el censo del estado. Las persona
son empadronadas por vivienda, la cual está
en un municipio determinado.

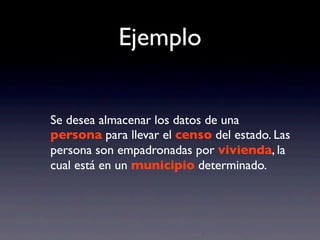

6. Ejemplo
Se desea almacenar los datos de una
persona para llevar el censo del estado. Las
persona son empadronadas por vivienda, la
cual está en un municipio determinado.
Se desea almacenar los datos de una
persona para llevar el censo del estado. Las
persona son empadronadas por vivienda, la
cual está en un municipio determinado.

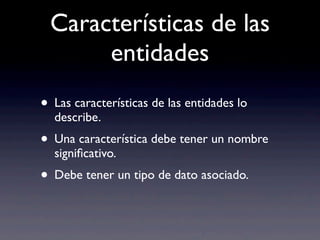

7. Características de las
entidades
• Las características de las entidades lo
describe.
• Una característica debe tener un nombre
significativo.
• Debe tener un tipo de dato asociado.

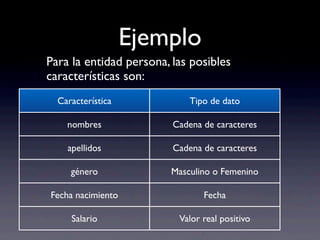

8. Ejemplo
Para la entidad persona, las posibles
características son:
Característica Tipo de dato
nombres Cadena de caracteres
apellidos Cadena de caracteres
género Masculino o Femenino
Fecha nacimiento Fecha
Salario Valor real positivo

9. Representación de las entidades
y sus características
• Una entidad(clase) se representa en
notación UML(Unified Modeling Language)
como un rectángulo subdividido en tres
partes.
• La primera parte se coloca el nombre de la
entidad.
• La segunda parte contiene las
características(atributo) de la entidad.

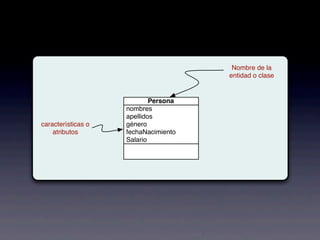

10. Persona
nombres
apellidos
género
fechaNacimiento
Salario
Nombre de la
entidad o clase
características o
atributos

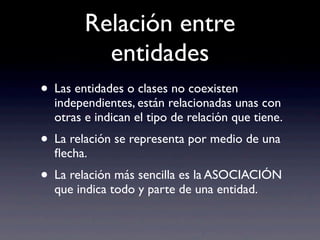

11. Relación entre
entidades
• Las entidades o clases no coexisten
independientes, están relacionadas unas con
otras e indican el tipo de relación que tiene.
• La relación se representa por medio de una
flecha.
• La relación más sencilla es la ASOCIACIÓN
que indica todo y parte de una entidad.

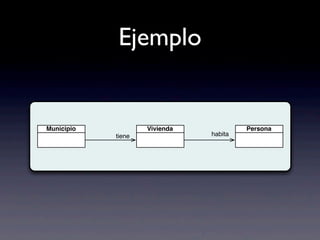

12. Ejemplo
Municipio Vivienda Persona
tiene habita

13. Taller
• Se desea realizar un programa que lleve el
registro de la entrada de los vehículos al
aparcadero de la Universidad de Manizales.
Los vehículos que pagan por el uso del
aparcadero son motocicletas y automóviles,
estos tienen un solo propietario, pero
pueden conducidos por el conductorB. El
programa genera la factura para el uso del
aparcadero y registra el ingreso con la hora
y la fecha. A los vehículos se les registra la
placa y la marca. A las personas sus datos
personales
