La corriente eléctrica o intensidad eléctrica es el flujo de carga
eléctrica por unidad de tiempo que recorre un material. Se debe
al movimiento de las cargas (normalmente electrones) en el
interior del material. En el Sistema Internacional de Unidades se
expresa en C (culombio), unidad que se denomina amperio (A).
Una corriente eléctrica, puesto que se trata de un movimiento de
cargas, produce un campo magnético, un fenómeno que puede
aprovecharse en el electroimán.
*

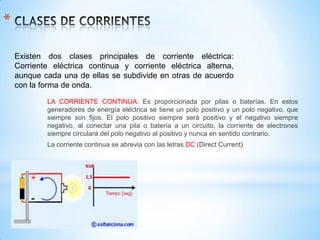

Existen dos clases principales de corriente eléctrica:
Corriente eléctrica continua y corriente eléctrica alterna,
aunque cada una de ellas se subdivide en otras de acuerdo
con la forma de onda.
LA CORRIENTE CONTINUA: Es proporcionada por pilas o baterías. En estos
generadores de energía eléctrica se tiene un polo positivo y un polo negativo, que
siempre son fijos. El polo positivo siempre será positivo y el negativo siempre
negativo, al conectar una pila o batería a un circuito, la corriente de electrones
siempre circulará del polo negativo al positivo y nunca en sentido contrario.
La corriente continua se abrevia con las letras DC (Direct Current)

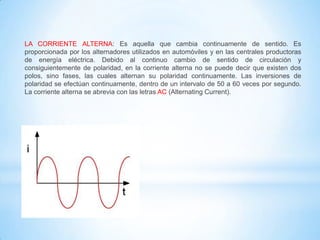

LA CORRIENTE ALTERNA: Es aquella que cambia continuamente de sentido. Es
proporcionada por los alternadores utilizados en automóviles y en las centrales productoras
de energía eléctrica. Debido al continuo cambio de sentido de circulación y
consiguientemente de polaridad, en la corriente alterna no se puede decir que existen dos
polos, sino fases, las cuales alternan su polaridad continuamente. Las inversiones de
polaridad se efectúan continuamente, dentro de un intervalo de 50 a 60 veces por segundo.
La corriente alterna se abrevia con las letras AC (Alternating Current).
*

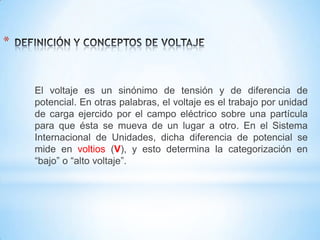

El voltaje es un sinónimo de tensión y de diferencia de
potencial. En otras palabras, el voltaje es el trabajo por unidad
de carga ejercido por el campo eléctrico sobre una partícula
para que ésta se mueva de un lugar a otro. En el Sistema
Internacional de Unidades, dicha diferencia de potencial se
mide en voltios (V), y esto determina la categorización en
“bajo” o “alto voltaje”.
*

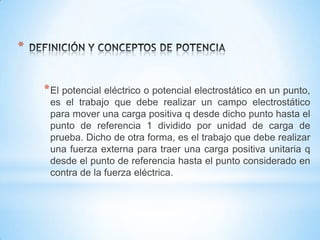

* El potencial eléctrico o potencial electrostático en un punto,
es el trabajo que debe realizar un campo electrostático
para mover una carga positiva q desde dicho punto hasta el
punto de referencia 1 dividido por unidad de carga de
prueba. Dicho de otra forma, es el trabajo que debe realizar
una fuerza externa para traer una carga positiva unitaria q
desde el punto de referencia hasta el punto considerado en
contra de la fuerza eléctrica.
*

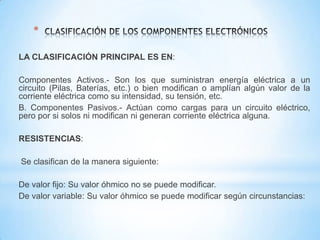

LA CLASIFICACIÓN PRINCIPAL ES EN:
Componentes Activos.- Son los que suministran energía eléctrica a un
circuito (Pilas, Baterías, etc.) o bien modifican o amplían algún valor de la
corriente eléctrica como su intensidad, su tensión, etc.
B. Componentes Pasivos.- Actúan como cargas para un circuito eléctrico,
pero por si solos ni modifican ni generan corriente eléctrica alguna.
RESISTENCIAS:
Se clasifican de la manera siguiente:
De valor fijo: Su valor óhmico no se puede modificar.
De valor variable: Su valor óhmico se puede modificar según circunstancias:
*
Símbolos de componentes pasivos
Resistencia eléctrica /
Resistor
Sistema IEC

Resistencia eléctrica /
Resistor
Sistema NEMA

Inductor / Bobina
eléctrica

Condensador eléctrico
capacitor

Interruptor

Conmutador

Pulsador

Conector macho
Sistema IEC

Fusbile

Conector hembra
Sistema IEC

Conductor / línea
eléctrica

Conector macho
Sistema NEMA

Tierra

Conector hembra
Sistema NEMA

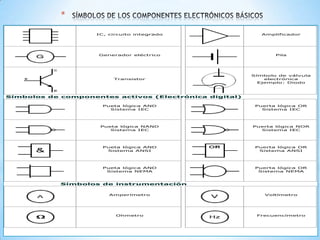

Símbolos de componentes activos
Diodo

Diac

Tiristor

Triac

IC, circuito integrado

Amplificador
*
IC, circuito integrado

Amplificador

Generador eléctrico

Pila

Transistor

Símbolo de válvula
electrónica
Ejemplo: Diodo

Símbolos de componentes activos (Electrónica digital)
Pueta lógica AND
Sistema IEC

Puerta lógica OR
Sistema IEC

Pueta lógica NAND
Sistema IEC

Puerta lógica NOR
Sistema IEC

Pueta lógica AND
Sistema ANSI

Puerta lógica OR
Sistema ANSI

Pueta lógica AND
Sistema NEMA

Puerta lógica OR
Sistema NEMA

Símbolos de instrumentación
Amperímetro

Voltímetro

Ohmetro

Frecuencímetro
*

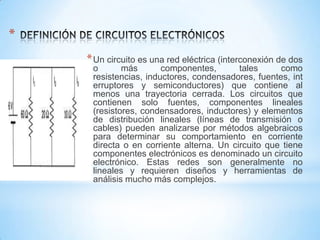

* Un circuito es una red eléctrica (interconexión de dos

o
más
componentes,
tales
como
resistencias, inductores, condensadores, fuentes, int
erruptores y semiconductores) que contiene al
menos una trayectoria cerrada. Los circuitos que
contienen solo fuentes, componentes lineales
(resistores, condensadores, inductores) y elementos
de distribución lineales (líneas de transmisión o
cables) pueden analizarse por métodos algebraicos
para determinar su comportamiento en corriente
directa o en corriente alterna. Un circuito que tiene
componentes electrónicos es denominado un circuito
electrónico. Estas redes son generalmente no
lineales y requieren diseños y herramientas de
análisis mucho más complejos.

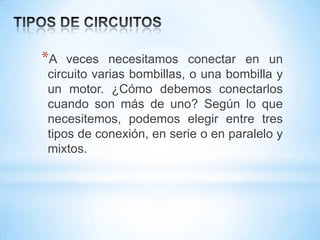

*A

veces necesitamos conectar en un
circuito varias bombillas, o una bombilla y
un motor. ¿Cómo debemos conectarlos
cuando son más de uno? Según lo que
necesitemos, podemos elegir entre tres
tipos de conexión, en serie o en paralelo y
mixtos.
Es una configuración de conexión en la que los
bornes o terminales de los dispositivos están
unidos para un solo circuito (generadores,
resistencias, condensadores, interruptores, entre
otros.) se conectan secuencialmente. La terminal
de salida del dispositivo uno se conecta a la
terminal de entrada del dispositivo siguiente.

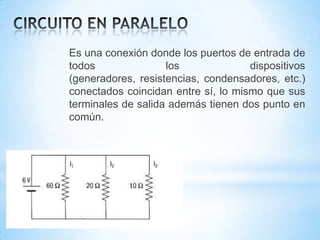

Es una conexión donde los puertos de entrada de
todos
los
dispositivos
(generadores, resistencias, condensadores, etc.)
conectados coincidan entre sí, lo mismo que sus
terminales de salida además tienen dos punto en
común.

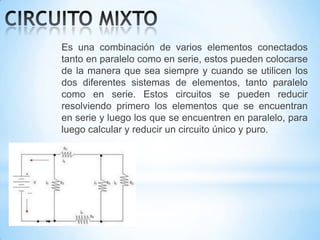

Es una combinación de varios elementos conectados
tanto en paralelo como en serie, estos pueden colocarse
de la manera que sea siempre y cuando se utilicen los
dos diferentes sistemas de elementos, tanto paralelo
como en serie. Estos circuitos se pueden reducir
resolviendo primero los elementos que se encuentran
en serie y luego los que se encuentren en paralelo, para
luego calcular y reducir un circuito único y puro.

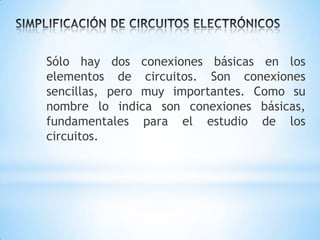

Sólo hay dos conexiones básicas en los
elementos de circuitos. Son conexiones
sencillas, pero muy importantes. Como su
nombre lo indica son conexiones básicas,
fundamentales para el estudio de los
circuitos.

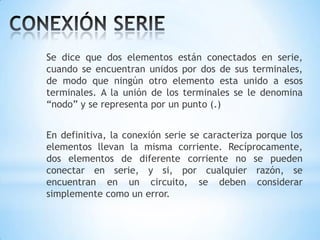

Se dice que dos elementos están conectados en serie,
cuando se encuentran unidos por dos de sus terminales,
de modo que ningún otro elemento esta unido a esos
terminales. A la unión de los terminales se le denomina
“nodo” y se representa por un punto (.)

En definitiva, la conexión serie se caracteriza porque los
elementos llevan la misma corriente. Recíprocamente,
dos elementos de diferente corriente no se pueden
conectar en serie, y si, por cualquier razón, se
encuentran en un circuito, se deben considerar
simplemente como un error.
Se dice que dos elementos están conectados en paralelo,
si se encuentran unidos sus terminales en parejas. Es
decir, si un terminal de uno de los elementos está
conectado a un terminal del otro elemento, formando un
nodo, y los otros dos terminales están conectados también
entre sí, formando otro nodo distinto.

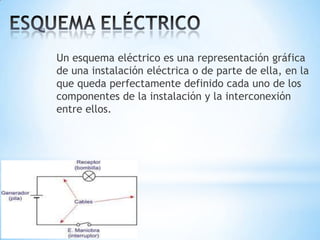

Un esquema eléctrico es una representación gráfica
de una instalación eléctrica o de parte de ella, en la
que queda perfectamente definido cada uno de los
componentes de la instalación y la interconexión
entre ellos.

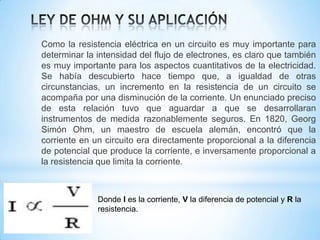

Como la resistencia eléctrica en un circuito es muy importante para
determinar la intensidad del flujo de electrones, es claro que también
es muy importante para los aspectos cuantitativos de la electricidad.
Se había descubierto hace tiempo que, a igualdad de otras
circunstancias, un incremento en la resistencia de un circuito se
acompaña por una disminución de la corriente. Un enunciado preciso
de esta relación tuvo que aguardar a que se desarrollaran
instrumentos de medida razonablemente seguros. En 1820, Georg
Simón Ohm, un maestro de escuela alemán, encontró que la
corriente en un circuito era directamente proporcional a la diferencia
de potencial que produce la corriente, e inversamente proporcional a
la resistencia que limita la corriente.

Donde I es la corriente, V la diferencia de potencial y R la
resistencia.

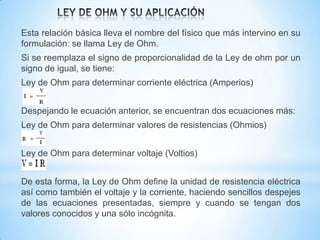

Esta relación básica lleva el nombre del físico que más intervino en su
formulación: se llama Ley de Ohm.
Si se reemplaza el signo de proporcionalidad de la Ley de ohm por un
signo de igual, se tiene:

Ley de Ohm para determinar corriente eléctrica (Amperios)
Despejando le ecuación anterior, se encuentran dos ecuaciones más:
Ley de Ohm para determinar valores de resistencias (Ohmios)
Ley de Ohm para determinar voltaje (Voltios)
De esta forma, la Ley de Ohm define la unidad de resistencia eléctrica
así como también el voltaje y la corriente, haciendo sencillos despejes
de las ecuaciones presentadas, siempre y cuando se tengan dos
valores conocidos y una sólo incógnita.

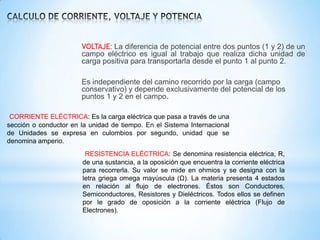

VOLTAJE: La diferencia de potencial entre dos puntos (1 y 2) de un
campo eléctrico es igual al trabajo que realiza dicha unidad de
carga positiva para transportarla desde el punto 1 al punto 2.
Es independiente del camino recorrido por la carga (campo
conservativo) y depende exclusivamente del potencial de los
puntos 1 y 2 en el campo.
CORRIENTE ELÉCTRICA: Es la carga eléctrica que pasa a través de una
sección o conductor en la unidad de tiempo. En el Sistema Internacional
de Unidades se expresa en culombios por segundo, unidad que se
denomina amperio.
RESISTENCIA ELÉCTRICA: Se denomina resistencia eléctrica, R,
de una sustancia, a la oposición que encuentra la corriente eléctrica
para recorrerla. Su valor se mide en ohmios y se designa con la
letra griega omega mayúscula (Ω). La materia presenta 4 estados
en relación al flujo de electrones. Éstos son Conductores,
Semiconductores, Resistores y Dieléctricos. Todos ellos se definen
por le grado de oposición a la corriente eléctrica (Flujo de
Electrones).
Presentacion de corriente y su definicion

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Resistencia equivalente
Resistencia equivalenteResistencia equivalente
Resistencia equivalente

Aplicaciones del campo magnético
Aplicaciones del campo magnéticoAplicaciones del campo magnético
Aplicaciones del campo magnético

Corriente eléctrica
Corriente eléctricaCorriente eléctrica
Corriente eléctrica

Capacitores
CapacitoresCapacitores
Capacitores

Diapositivas de electricidad
Diapositivas de electricidadDiapositivas de electricidad
Diapositivas de electricidad

Ley de Ohm
Ley de OhmLey de Ohm
Ley de Ohm

Mapa mental (electricidad)
Mapa mental (electricidad)Mapa mental (electricidad)
Mapa mental (electricidad)

Circuito electricos
Circuito electricosCircuito electricos
Circuito electricos

Diapositivas electricidad
Diapositivas electricidadDiapositivas electricidad
Diapositivas electricidad

Resistencia y resistividad
Resistencia y resistividadResistencia y resistividad
Resistencia y resistividad

Carga eléctrica y sus propiedades
Carga eléctrica y sus  propiedadesCarga eléctrica y sus  propiedades
Carga eléctrica y sus propiedades

Condensadores
CondensadoresCondensadores
Condensadores

Control de-motores-electricos
Control de-motores-electricosControl de-motores-electricos
Control de-motores-electricos

Instrumentos de medición eléctrica
Instrumentos de medición eléctricaInstrumentos de medición eléctrica
Instrumentos de medición eléctrica

Fuerza electrica
Fuerza electricaFuerza electrica
Fuerza electrica

Intensidad de Corriente Eléctrica
Intensidad de Corriente Eléctrica   Intensidad de Corriente Eléctrica
Intensidad de Corriente Eléctrica

Informe 3.-circuitos-serie-paralelo-y-mixto
Informe 3.-circuitos-serie-paralelo-y-mixtoInforme 3.-circuitos-serie-paralelo-y-mixto
Informe 3.-circuitos-serie-paralelo-y-mixto

Corriente Alterna
Corriente AlternaCorriente Alterna
Corriente Alterna

Clasificación de Conductores Eléctricos
Clasificación de Conductores Eléctricos Clasificación de Conductores Eléctricos
Clasificación de Conductores Eléctricos

PPT Circuitos Electricos
PPT Circuitos Electricos PPT Circuitos Electricos
PPT Circuitos Electricos


Destacado

CONCEPTOS BASICOS DE ELECTRICIDAD
CONCEPTOS BASICOS DE ELECTRICIDADCONCEPTOS BASICOS DE ELECTRICIDAD
CONCEPTOS BASICOS DE ELECTRICIDADanaisborjaba

Ley de coulomb
Ley de coulombLey de coulomb
Ley de coulombAlfredoam

Corriente electrica y_resistencia_7445
Corriente electrica y_resistencia_7445Corriente electrica y_resistencia_7445
Corriente electrica y_resistencia_7445Alfredo Loayza Guzmán

Ley de gravitación universal
Ley de gravitación universalLey de gravitación universal
Ley de gravitación universalMiros M. G

SIMBOLOGIA ELECTRONICA Y NOMENCLATURA
SIMBOLOGIA ELECTRONICA Y NOMENCLATURASIMBOLOGIA ELECTRONICA Y NOMENCLATURA
SIMBOLOGIA ELECTRONICA Y NOMENCLATURAjulianaaristii

componentes electronicos.
componentes electronicos.componentes electronicos.
componentes electronicos.nachoc

Mallas eléctricas
Mallas eléctricasMallas eléctricas
Mallas eléctricasguestaf7868

Circuitos electricos refuerzo
Circuitos electricos refuerzoCircuitos electricos refuerzo
Circuitos electricos refuerzolicoherrera1976

Mediciones de voltaje, corriente y resistencia
Mediciones de voltaje, corriente y resistencia Mediciones de voltaje, corriente y resistencia
Mediciones de voltaje, corriente y resistencia Caleb Barraza

Imanes
ImanesImanes
ImanesUAT

Capítulo I (24) de Física II - La Carga Eléctrica y La Ley de Coulomb - Defin...
Capítulo I (24) de Física II - La Carga Eléctrica y La Ley de Coulomb - Defin...Capítulo I (24) de Física II - La Carga Eléctrica y La Ley de Coulomb - Defin...
Capítulo I (24) de Física II - La Carga Eléctrica y La Ley de Coulomb - Defin...LUIS POWELL

Carga eléctrica y ley de coulomb
Carga eléctrica y ley de coulombCarga eléctrica y ley de coulomb
Carga eléctrica y ley de coulombDouglas


Destacado (19)

Simbología electrónica básica
Simbología electrónica básicaSimbología electrónica básica
Simbología electrónica básica

Presentacion de corriente y su definicion
Presentacion de corriente y su definicionPresentacion de corriente y su definicion
Presentacion de corriente y su definicion

CONCEPTOS BASICOS DE ELECTRICIDAD
CONCEPTOS BASICOS DE ELECTRICIDADCONCEPTOS BASICOS DE ELECTRICIDAD
CONCEPTOS BASICOS DE ELECTRICIDAD

Ley de coulomb
Ley de coulombLey de coulomb
Ley de coulomb

Materiales conductores electricos
Materiales conductores electricosMateriales conductores electricos
Materiales conductores electricos

Corriente electrica y_resistencia_7445
Corriente electrica y_resistencia_7445Corriente electrica y_resistencia_7445
Corriente electrica y_resistencia_7445

Ley de gravitación universal
Ley de gravitación universalLey de gravitación universal
Ley de gravitación universal

SIMBOLOGIA ELECTRONICA Y NOMENCLATURA
SIMBOLOGIA ELECTRONICA Y NOMENCLATURASIMBOLOGIA ELECTRONICA Y NOMENCLATURA
SIMBOLOGIA ELECTRONICA Y NOMENCLATURA

Campos Electromagneticos - Tema 2
Campos Electromagneticos - Tema 2Campos Electromagneticos - Tema 2
Campos Electromagneticos - Tema 2

LOS CIRCUITO INTEGRADOS
LOS CIRCUITO INTEGRADOSLOS CIRCUITO INTEGRADOS
LOS CIRCUITO INTEGRADOS

componentes electronicos.
componentes electronicos.componentes electronicos.
componentes electronicos.

Mallas eléctricas
Mallas eléctricasMallas eléctricas
Mallas eléctricas

Circuitos electricos refuerzo
Circuitos electricos refuerzoCircuitos electricos refuerzo
Circuitos electricos refuerzo

Mediciones de voltaje, corriente y resistencia
Mediciones de voltaje, corriente y resistencia Mediciones de voltaje, corriente y resistencia
Mediciones de voltaje, corriente y resistencia

Imanes
ImanesImanes
Imanes

Capítulo I (24) de Física II - La Carga Eléctrica y La Ley de Coulomb - Defin...
Capítulo I (24) de Física II - La Carga Eléctrica y La Ley de Coulomb - Defin...Capítulo I (24) de Física II - La Carga Eléctrica y La Ley de Coulomb - Defin...
Capítulo I (24) de Física II - La Carga Eléctrica y La Ley de Coulomb - Defin...

Conductores electricos presentacion
Conductores electricos presentacionConductores electricos presentacion
Conductores electricos presentacion

Circuitos Integrados.
Circuitos Integrados.Circuitos Integrados.
Circuitos Integrados.

Carga eléctrica y ley de coulomb
Carga eléctrica y ley de coulombCarga eléctrica y ley de coulomb
Carga eléctrica y ley de coulomb


Similar a Presentacion de corriente y su definicion

Paola
PaolaPaola
Paolapaola

Corriente continua
Corriente continuaCorriente continua
Corriente continuatalia3012

Tema 5 sara garcia ramos
Tema 5 sara garcia ramosTema 5 sara garcia ramos
Tema 5 sara garcia ramosrbtq

Circuitos electricos
Circuitos electricosCircuitos electricos
Circuitos electricosJesús Riera

Tema electricidad electronica
Tema electricidad electronicaTema electricidad electronica
Tema electricidad electronicamiguetxebe

1. Conceptos fundamentales de electricidad..pptx
1. Conceptos fundamentales de electricidad..pptx1. Conceptos fundamentales de electricidad..pptx
1. Conceptos fundamentales de electricidad..pptxSebastianCid10

Trabajo individual
Trabajo individualTrabajo individual
Trabajo individualdunar38

Tema 5-JOSE-RAMÓN-20-10-2010
Tema 5-JOSE-RAMÓN-20-10-2010Tema 5-JOSE-RAMÓN-20-10-2010
Tema 5-JOSE-RAMÓN-20-10-2010elxerra

Intensidad de corriente electrica
Intensidad de corriente electricaIntensidad de corriente electrica
Intensidad de corriente electricajosepharmando

Presentación de power point
Presentación de power pointPresentación de power point
Presentación de power pointcristaleria

Electricidad
ElectricidadElectricidad
ElectricidadDaryez

Principios de electricidad 1 resaltado
Principios de electricidad 1 resaltadoPrincipios de electricidad 1 resaltado
Principios de electricidad 1 resaltadoLERUAR


Similar a Presentacion de corriente y su definicion (20)

Paola
PaolaPaola
Paola

Corriente continua
Corriente continuaCorriente continua
Corriente continua

Tema 5 sara garcia ramos
Tema 5 sara garcia ramosTema 5 sara garcia ramos
Tema 5 sara garcia ramos

Circuitos electricos
Circuitos electricosCircuitos electricos
Circuitos electricos

Tema electricidad electronica
Tema electricidad electronicaTema electricidad electronica
Tema electricidad electronica

Presentación1
Presentación1Presentación1
Presentación1

1. Conceptos fundamentales de electricidad..pptx
1. Conceptos fundamentales de electricidad..pptx1. Conceptos fundamentales de electricidad..pptx
1. Conceptos fundamentales de electricidad..pptx

Kevin
KevinKevin
Kevin

Trabajo individual
Trabajo individualTrabajo individual
Trabajo individual

El multimetro
El multimetroEl multimetro
El multimetro

Tema 5-JOSE-RAMÓN-20-10-2010
Tema 5-JOSE-RAMÓN-20-10-2010Tema 5-JOSE-RAMÓN-20-10-2010
Tema 5-JOSE-RAMÓN-20-10-2010

trabajo informatica
trabajo informaticatrabajo informatica
trabajo informatica

Intensidad de corriente electrica
Intensidad de corriente electricaIntensidad de corriente electrica
Intensidad de corriente electrica

Presentación de power point
Presentación de power pointPresentación de power point
Presentación de power point

Electricidad
ElectricidadElectricidad
Electricidad

Sistemas electricos
Sistemas electricosSistemas electricos
Sistemas electricos

Sistemas electricos
Sistemas electricosSistemas electricos
Sistemas electricos

Principios de electricidad 1 resaltado
Principios de electricidad 1 resaltadoPrincipios de electricidad 1 resaltado
Principios de electricidad 1 resaltado

Teoeym
TeoeymTeoeym
Teoeym

Electricidad
ElectricidadElectricidad
Electricidad


Presentacion de corriente y su definicion

  • 1. La corriente eléctrica o intensidad eléctrica es el flujo de carga eléctrica por unidad de tiempo que recorre un material. Se debe al movimiento de las cargas (normalmente electrones) en el interior del material. En el Sistema Internacional de Unidades se expresa en C (culombio), unidad que se denomina amperio (A). Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, un fenómeno que puede aprovecharse en el electroimán.
  • 2. * Existen dos clases principales de corriente eléctrica: Corriente eléctrica continua y corriente eléctrica alterna, aunque cada una de ellas se subdivide en otras de acuerdo con la forma de onda. LA CORRIENTE CONTINUA: Es proporcionada por pilas o baterías. En estos generadores de energía eléctrica se tiene un polo positivo y un polo negativo, que siempre son fijos. El polo positivo siempre será positivo y el negativo siempre negativo, al conectar una pila o batería a un circuito, la corriente de electrones siempre circulará del polo negativo al positivo y nunca en sentido contrario. La corriente continua se abrevia con las letras DC (Direct Current)
  • 3. LA CORRIENTE ALTERNA: Es aquella que cambia continuamente de sentido. Es proporcionada por los alternadores utilizados en automóviles y en las centrales productoras de energía eléctrica. Debido al continuo cambio de sentido de circulación y consiguientemente de polaridad, en la corriente alterna no se puede decir que existen dos polos, sino fases, las cuales alternan su polaridad continuamente. Las inversiones de polaridad se efectúan continuamente, dentro de un intervalo de 50 a 60 veces por segundo. La corriente alterna se abrevia con las letras AC (Alternating Current).
  • 4. * El voltaje es un sinónimo de tensión y de diferencia de potencial. En otras palabras, el voltaje es el trabajo por unidad de carga ejercido por el campo eléctrico sobre una partícula para que ésta se mueva de un lugar a otro. En el Sistema Internacional de Unidades, dicha diferencia de potencial se mide en voltios (V), y esto determina la categorización en “bajo” o “alto voltaje”.
  • 5. * * El potencial eléctrico o potencial electrostático en un punto, es el trabajo que debe realizar un campo electrostático para mover una carga positiva q desde dicho punto hasta el punto de referencia 1 dividido por unidad de carga de prueba. Dicho de otra forma, es el trabajo que debe realizar una fuerza externa para traer una carga positiva unitaria q desde el punto de referencia hasta el punto considerado en contra de la fuerza eléctrica.
  • 6. * LA CLASIFICACIÓN PRINCIPAL ES EN: Componentes Activos.- Son los que suministran energía eléctrica a un circuito (Pilas, Baterías, etc.) o bien modifican o amplían algún valor de la corriente eléctrica como su intensidad, su tensión, etc. B. Componentes Pasivos.- Actúan como cargas para un circuito eléctrico, pero por si solos ni modifican ni generan corriente eléctrica alguna. RESISTENCIAS: Se clasifican de la manera siguiente: De valor fijo: Su valor óhmico no se puede modificar. De valor variable: Su valor óhmico se puede modificar según circunstancias:
  • 7. * Símbolos de componentes pasivos Resistencia eléctrica / Resistor Sistema IEC Resistencia eléctrica / Resistor Sistema NEMA Inductor / Bobina eléctrica Condensador eléctrico capacitor Interruptor Conmutador Pulsador Conector macho Sistema IEC Fusbile Conector hembra Sistema IEC Conductor / línea eléctrica Conector macho Sistema NEMA Tierra Conector hembra Sistema NEMA Símbolos de componentes activos Diodo Diac Tiristor Triac IC, circuito integrado Amplificador
  • 8. * IC, circuito integrado Amplificador Generador eléctrico Pila Transistor Símbolo de válvula electrónica Ejemplo: Diodo Símbolos de componentes activos (Electrónica digital) Pueta lógica AND Sistema IEC Puerta lógica OR Sistema IEC Pueta lógica NAND Sistema IEC Puerta lógica NOR Sistema IEC Pueta lógica AND Sistema ANSI Puerta lógica OR Sistema ANSI Pueta lógica AND Sistema NEMA Puerta lógica OR Sistema NEMA Símbolos de instrumentación Amperímetro Voltímetro Ohmetro Frecuencímetro

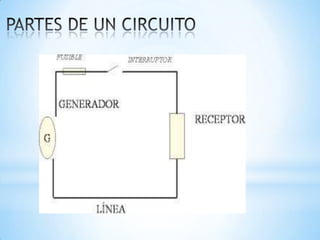

  • 9. * * Un circuito es una red eléctrica (interconexión de dos o más componentes, tales como resistencias, inductores, condensadores, fuentes, int erruptores y semiconductores) que contiene al menos una trayectoria cerrada. Los circuitos que contienen solo fuentes, componentes lineales (resistores, condensadores, inductores) y elementos de distribución lineales (líneas de transmisión o cables) pueden analizarse por métodos algebraicos para determinar su comportamiento en corriente directa o en corriente alterna. Un circuito que tiene componentes electrónicos es denominado un circuito electrónico. Estas redes son generalmente no lineales y requieren diseños y herramientas de análisis mucho más complejos.
  • 10.
  • 11. *A veces necesitamos conectar en un circuito varias bombillas, o una bombilla y un motor. ¿Cómo debemos conectarlos cuando son más de uno? Según lo que necesitemos, podemos elegir entre tres tipos de conexión, en serie o en paralelo y mixtos.
  • 12. Es una configuración de conexión en la que los bornes o terminales de los dispositivos están unidos para un solo circuito (generadores, resistencias, condensadores, interruptores, entre otros.) se conectan secuencialmente. La terminal de salida del dispositivo uno se conecta a la terminal de entrada del dispositivo siguiente.
  • 13. Es una conexión donde los puertos de entrada de todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida además tienen dos punto en común.
  • 14. Es una combinación de varios elementos conectados tanto en paralelo como en serie, estos pueden colocarse de la manera que sea siempre y cuando se utilicen los dos diferentes sistemas de elementos, tanto paralelo como en serie. Estos circuitos se pueden reducir resolviendo primero los elementos que se encuentran en serie y luego los que se encuentren en paralelo, para luego calcular y reducir un circuito único y puro.
  • 15. Sólo hay dos conexiones básicas en los elementos de circuitos. Son conexiones sencillas, pero muy importantes. Como su nombre lo indica son conexiones básicas, fundamentales para el estudio de los circuitos.
  • 16. Se dice que dos elementos están conectados en serie, cuando se encuentran unidos por dos de sus terminales, de modo que ningún otro elemento esta unido a esos terminales. A la unión de los terminales se le denomina “nodo” y se representa por un punto (.) En definitiva, la conexión serie se caracteriza porque los elementos llevan la misma corriente. Recíprocamente, dos elementos de diferente corriente no se pueden conectar en serie, y si, por cualquier razón, se encuentran en un circuito, se deben considerar simplemente como un error.
  • 17. Se dice que dos elementos están conectados en paralelo, si se encuentran unidos sus terminales en parejas. Es decir, si un terminal de uno de los elementos está conectado a un terminal del otro elemento, formando un nodo, y los otros dos terminales están conectados también entre sí, formando otro nodo distinto.
  • 18. Un esquema eléctrico es una representación gráfica de una instalación eléctrica o de parte de ella, en la que queda perfectamente definido cada uno de los componentes de la instalación y la interconexión entre ellos.
  • 19. Como la resistencia eléctrica en un circuito es muy importante para determinar la intensidad del flujo de electrones, es claro que también es muy importante para los aspectos cuantitativos de la electricidad. Se había descubierto hace tiempo que, a igualdad de otras circunstancias, un incremento en la resistencia de un circuito se acompaña por una disminución de la corriente. Un enunciado preciso de esta relación tuvo que aguardar a que se desarrollaran instrumentos de medida razonablemente seguros. En 1820, Georg Simón Ohm, un maestro de escuela alemán, encontró que la corriente en un circuito era directamente proporcional a la diferencia de potencial que produce la corriente, e inversamente proporcional a la resistencia que limita la corriente. Donde I es la corriente, V la diferencia de potencial y R la resistencia.
  • 20. Esta relación básica lleva el nombre del físico que más intervino en su formulación: se llama Ley de Ohm. Si se reemplaza el signo de proporcionalidad de la Ley de ohm por un signo de igual, se tiene: Ley de Ohm para determinar corriente eléctrica (Amperios) Despejando le ecuación anterior, se encuentran dos ecuaciones más: Ley de Ohm para determinar valores de resistencias (Ohmios) Ley de Ohm para determinar voltaje (Voltios) De esta forma, la Ley de Ohm define la unidad de resistencia eléctrica así como también el voltaje y la corriente, haciendo sencillos despejes de las ecuaciones presentadas, siempre y cuando se tengan dos valores conocidos y una sólo incógnita.
  • 21. VOLTAJE: La diferencia de potencial entre dos puntos (1 y 2) de un campo eléctrico es igual al trabajo que realiza dicha unidad de carga positiva para transportarla desde el punto 1 al punto 2. Es independiente del camino recorrido por la carga (campo conservativo) y depende exclusivamente del potencial de los puntos 1 y 2 en el campo. CORRIENTE ELÉCTRICA: Es la carga eléctrica que pasa a través de una sección o conductor en la unidad de tiempo. En el Sistema Internacional de Unidades se expresa en culombios por segundo, unidad que se denomina amperio. RESISTENCIA ELÉCTRICA: Se denomina resistencia eléctrica, R, de una sustancia, a la oposición que encuentra la corriente eléctrica para recorrerla. Su valor se mide en ohmios y se designa con la letra griega omega mayúscula (Ω). La materia presenta 4 estados en relación al flujo de electrones. Éstos son Conductores, Semiconductores, Resistores y Dieléctricos. Todos ellos se definen por le grado de oposición a la corriente eléctrica (Flujo de Electrones).
