Un conductor eléctrico es un material que permite el movimiento de carga eléctrica con baja resistencia, destacando el cobre y el aluminio como los más utilizados. La conductividad eléctrica se mide en siemens, y el calibre del conductor define su sección transversal y capacidad de conducción de corriente. Además, los conductores pueden variar en su constitución y características, como el aislamiento y la protección física.

1. MATERIALES CONDUCTORES
ELECTRICOS
MONICA YULISSA ACHAGUA SANCHEZ
10-E

2. DEFINICION
 Un conductor eléctrico es un material que ofrece poca resistencia al movimiento de
la carga eléctrica.
 Se dice que un cuerpo es conductor eléctrico cuando puestos en contacto con otro
cuerpo cargado de electricidad, transmite esta a todos los puntos de su superficie
 Los conductores son todos aquellos que poseen menos de cuatro electrones en su
ultima capa de valencia

3. CONDUCTIVIDAD ELECTRICA
 Su unidad es el (siemens) su símbolo ( ) es la medida o la capacidad de un
material para dejar pasar libremente la corriente eléctrica
 Los materiales son buenos conductores porque tienen una estructura con muchos
electrones con vínculos débiles, y esto permite su movimiento

4. MATERIALES CONDUCTORES MAS
USADOS
 Los materiales mas usados en la fabricación de conductores eléctricos son:
COBRE ALUMINIO
 Aunque ambos materiales tienen una conductividad excelente, el cobre constituye
el elemento principal en la fabricación de conductores por sus notables ventajas
mecánicas y eléctricas

5. CARACTERISTICAS
El uso de uno y otro material como conductor dependerá de sus características
eléctricas como son:
 Capacidad para transportar la electricidad
 Resistencia mecánica y resistencia al desgaste
 Maleabilidad de uso especifico que se le quiera dar y del costo

6. CONDUCTORES SEGÚN SU
CONSTITUCION
 ALAMBRE:
Conductor eléctrico cuya alma conductora esta formada por un solo elemento o hilo
conductor

7.  CABLE:
Conductor eléctrico cuya alma conductora esta formada por una serie de hilos
conductores o alambres
De baja sección lo que le otorga una gran flexibilidad

8.  MONO CONDUCTOR:
Conductor eléctrico con una sola alma conductora, con aislamiento y con o sin
cubierta protectora

9.  MULTICONDUCTOR:
Conductor de dos o mas almas conductoras
Aislados entre si, envueltas cada una por su respectiva capa de aislamiento y con una
o más cubiertas protectoras comunes

10. COMO SE IDENTIFICAN
 Alma conductora: es la parte que lleva toda la corriente de consumo.
 Aislante: se encarga de separar o aislar el flujo de corriente del exterior, para
evitar cortocircuitos y la electrocución. Este se fabrica de un
material termoplástico o en hule.
 Cubierta protectora: no todos la traen, esta se encarga de proteger el material
aislante y el arma conductora contra daños físicos y químicos. Se construye
generalmente de nylon, esto varía según el ambiente al que se vaya a utilizar.


11.  Calibre
 El calibre define el tamaño de la sección transversal del conductor.
 El calibre puede estar expresado en mm² o bajo la normalización americana
en AWG (American Wire Gauge).
 Cuando se expresa en AWG, el más grueso es el 4/0, siguiendo en orden
descendente 3/0, 2/0, 1/0, 1, 2, 4, 6, 8, 10, 14, 16 y 18 que es el más delgado usado
en instalaciones eléctricas.
 En este caso, mientras más grande es el número más pequeña es la sección
transversal del conductor.

12.  Para conductores con un área mayor del designado como 4/0, se hace una
designación en función del su área en pulgadas, denominada CM (circular mil),
siguiendo 250,000 CM o 250 KCM.

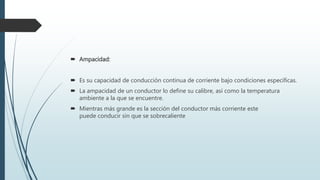

13.  Ampacidad:
 Es su capacidad de conducción continua de corriente bajo condiciones específicas.
 La ampacidad de un conductor lo define su calibre, así como la temperatura
ambiente a la que se encuentre.
 Mientras más grande es la sección del conductor más corriente este
puede conducir sin que se sobrecaliente

14. USOS
 El cobre Electrolítico se emplea en electrotecnia especialmente como material
conductor para líneas eléctricas y colectores y como material de contacto en
interruptores de alta tensión.
 Se utiliza también, por su elevada conductividad térmica, por ejemplo en equipos
de soldadura, tubos de refrigeración, etc.

15.  El aluminio puro se emplea, debido a su resistencia a la corrosión y a su baja densidad,
para revestimientos de cables.
 Su buena deformabilidad lo hace apropiado para láminas de condensadores, su buena
colabilidad para jaulas de rotores y su buena conductividad para líneas aéreas.
