La electricidad es un flujo de electrones que puede ser medida por voltaje, corriente y resistencia, siendo la potencia eléctrica la cantidad de energía que un dispositivo puede entregar. Existen riesgos asociados como la tetanización, fibrilación ventricular y quemaduras, que pueden ocurrir por contacto directo o indirecto con la electricidad. La instalación eléctrica debe incluir medidas de seguridad como conexiones a tierra para proteger contra tensiones peligrosas.

1. LA ELECTRICIDAD
LA ELECTRICIDAD
Y
Y
SUS RIESGOS
SUS RIESGOS

2. ¿QUE ES LA ELECTRICIDAD?
Es un flujo continuo de
electrones a través de un
medio conductor.

3. 13.000 volts
13.000 volts
110.000 volts
110.000 volts
12.000 volts
12.000 volts
220 -380 volts
220 -380 volts
380 volts
380 volts
220 volts
220 volts
12.000 volts
12.000 volts

4. ¿QUE ES EL VOLTAJE?
• Las cargas eléctricas requieren una fuerza
que, lo mismo que una bomba “impulse”
cargas hacia un lado del circuito. Esta
magnitud de fuerza de impulsión se llama
TENSIÓN O VOLTAJE y se mide en
VOLTS.

5. ¿ QUE ES LA INTENSIDAD
DE CORRIENTE ?
• Es el flujo de cargas que
pasan por una sección
transversal de un conductor
en un tiempo determinado
• Su unidad es el Ampere (A)

6. ¿ QUE ES LA RESISTENCIA
ELECTRICA (R) ?
• Es la oposición que presentan
los materiales al paso de la
corriente
• La capacidad de los materiales
para “frenar” el paso de cargas
eléctricas
• Se mide en OHMS 

7. =
=
V
V
R
R
V
V
R
R R
R
R
R
R
R
V
V
V
V
V
V
INTENSIDAD
INTENSIDAD
DE
DE
CORRIENTE
CORRIENTE
VOLTAJE
VOLTAJE

8. ¿ QUE ES POTENCIA ELECTRICA?
• ES LA CAPACIDAD QUE TIENEN LOS
ARTEFACTOS ELECTRICOS PARA ENTREGAR
LA CANTIDAD DE ENERGIA REQUERIDA.
Energía consumida por un artefacto eléctrico, en la
unidad de tiempo.
• Su unidad es el watt (W)

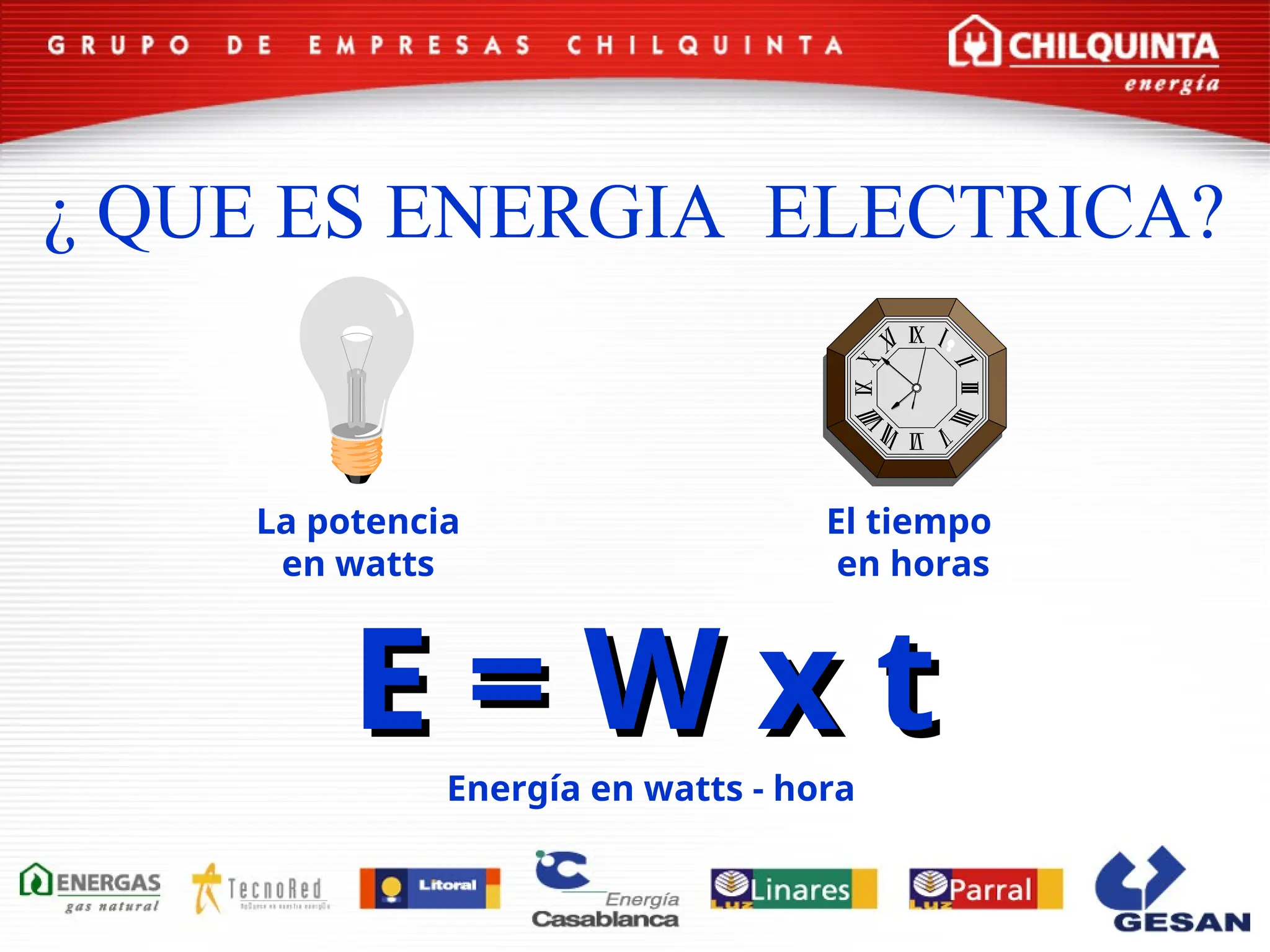

9. El tiempo
en horas
La potencia
en watts
Energía en watts - hora
E = W x t
E = W x t
¿ QUE ES ENERGIA ELECTRICA?

10. SEGURIDAD
SEGURIDAD
EN LAS
EN LAS
INSTALACIONES
INSTALACIONES

11. Interruptor
Interruptor
Consumo
Consumo
220 volts
220 volts
Neutro
Fase
10 A
SAIME
SAIME
Tierra de Protección
Tierra de Protección
Tierra de Servicio
Tierra de Servicio

12. ¿ QUE ES LA TIERRA DE
SERVICIO?
Es la conexión a tierra del neutro de una
instalación o del punto neutro de un
transformador, con la finalidad de proteger
los artefactos conectados a la instalación
eléctrica.

13. ¿ QUE ES LA TIERRA DE
PROTECCION?
Es la conexión a tierra de toda pieza
conductora que no forma parte del circuito,
pero que en condiciones de falla puede
quedar energizada. Su finalidad es proteger
a las personas contra tensiones de contacto
peligrosas.

14. EFECTOS DE LA
EFECTOS DE LA
INTENSIDAD DE
INTENSIDAD DE
CORRIENTE
CORRIENTE

15. EFECTOS DE LA
EFECTOS DE LA
INTENSIDAD DE
INTENSIDAD DE
CORRIENTE
CORRIENTE
TETANIZACION
TETANIZACION
FIBRILACION VENTRICULAR
FIBRILACION VENTRICULAR
QUEMADURAS
QUEMADURAS

16. TETANIZACION:
Cuando un músculo es sometido a excitaciones que
lo obliguen a contraerse y estirarse en forma
repetida en un lapso corto, este queda en un estado
de contracción permanente denominado “Tétano”.

17.  TETANIZACION
TETANIZACION
PARO RESPIRATORIO
PARO RESPIRATORIO
PARO CARDIACO
PARO CARDIACO
1/50 seg
1/50 seg
50 ciclos/segundo
50 ciclos/segundo

18. FIBRILACION VENTRICULAR:
Estando el corazón trabajando normalmente, sus
fibras se contraen rítmicamente y da lugar al ciclo
cardíaco.
Una corriente eléctrica puede alterar este ritmo
provocando movimientos asincrónicos lo que puede
acarrear una detención del ciclo cardíaco,
provocando la muerte.

19.  FIBRILACION VENTRICULAR
FIBRILACION VENTRICULAR
70 PULSACIONES POR MINUTO
70 PULSACIONES POR MINUTO
MUERTE
MUERTE

20. QUEMADURAS:
Las quemaduras por accidentes eléctricos
pueden producirse de dos maneras:
- por arco eléctrico
- por efecto Joule

21. Contactos Directos
Contactos Directos
y
y
Contactos Indirectos
Contactos Indirectos
Riesgo Eléctrico
Riesgo Eléctrico

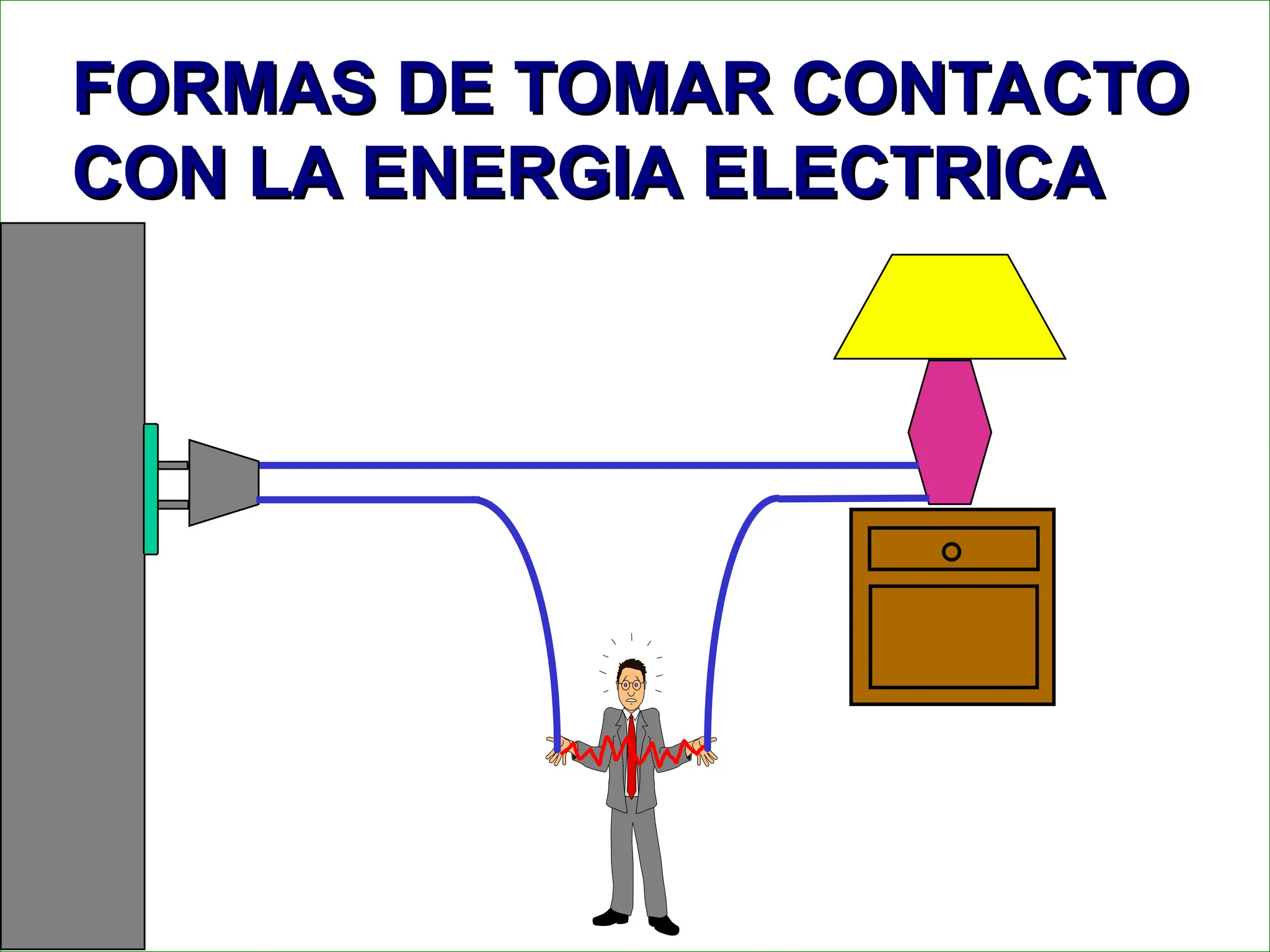

22. FORMAS DE TOMAR CONTACTO
FORMAS DE TOMAR CONTACTO
CON LA ENERGIA ELECTRICA
CON LA ENERGIA ELECTRICA

23. FORMAS DE TOMAR CONTACTO
FORMAS DE TOMAR CONTACTO
CON LA ENERGIA ELECTRICA
CON LA ENERGIA ELECTRICA

24. FORMAS DE TOMAR CONTACTO
FORMAS DE TOMAR CONTACTO
CON LA ENERGIA ELECTRICA
CON LA ENERGIA ELECTRICA

25. CONTACTO DIRECTO:
Se denomina Contacto Directo al que se
produce cuando se toca directamente un
conductor activo o el neutro de la instalación,
es decir, las partes de la instalación que
normalmente están bajo tensión.

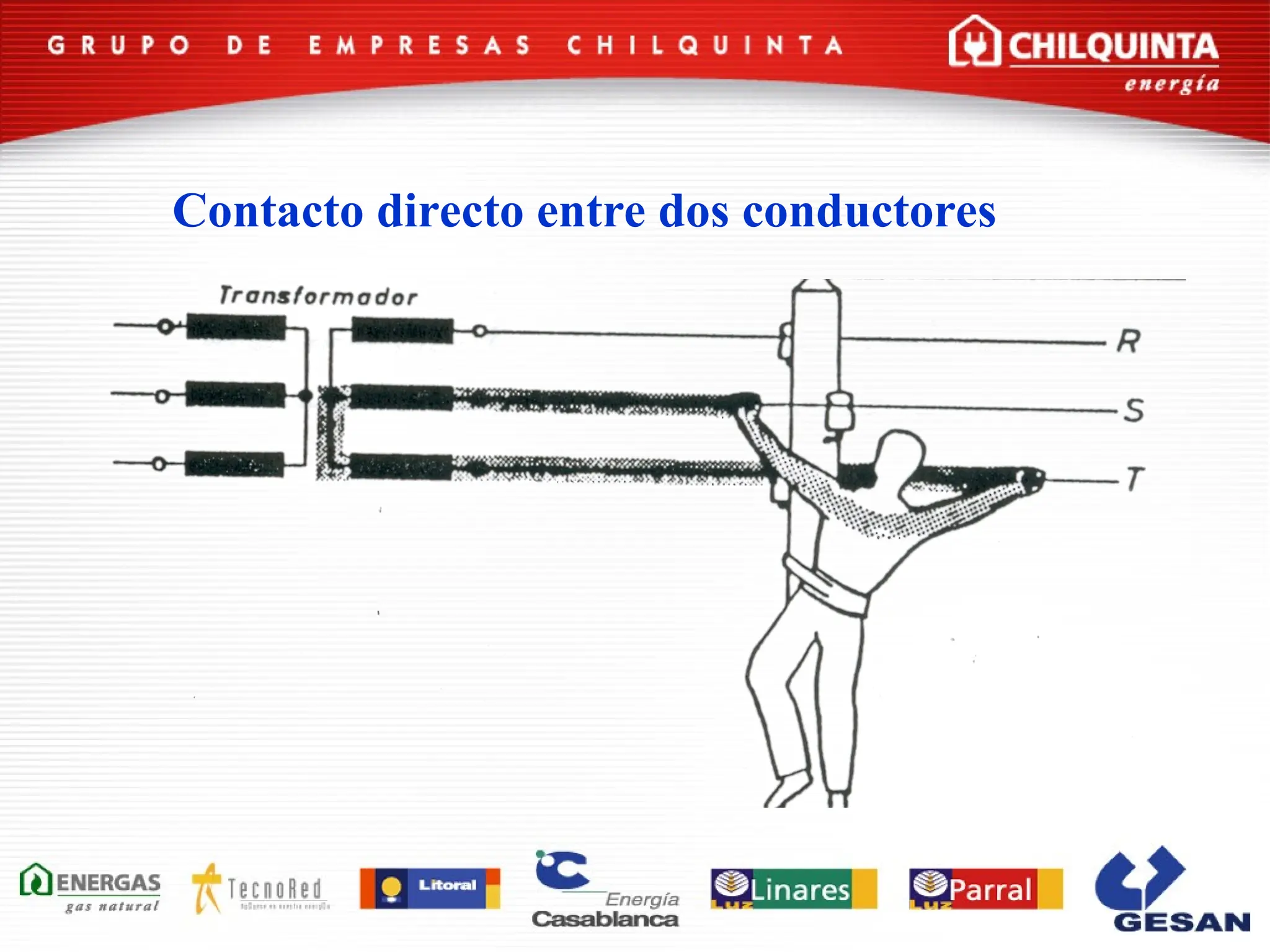

26. Contacto directo entre dos conductores

27. Contacto directo entre conductor activo y tierra en una red
B.T. Con transformador provisto de neutro a tierra.

28. Contacto directo entre conductor activo y tierra en una red
B.T. sin neutro a tierra y con el transformador averiado.

29. CONTACTO INDIRECTO:
Se denomina Contacto Indirecto o a masa,
cuando se toca una parte de la instalación
que, en ese momento es conductora, por
avería, pero que normalmente está aislada de
las partes conductoras de la instalación.

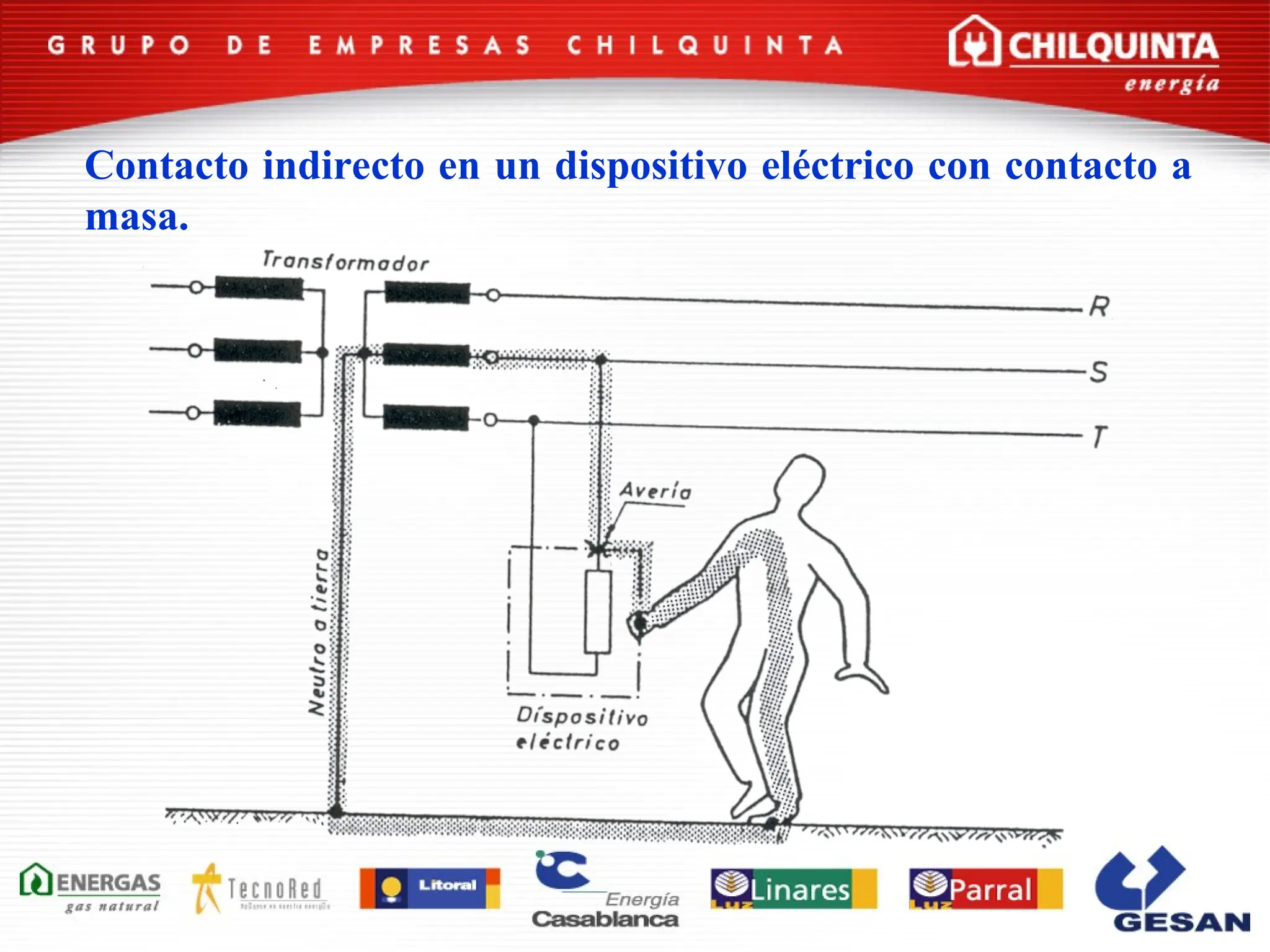

30. Contacto indirecto en un dispositivo eléctrico con contacto a
masa.

31. CONOCERLO
CONOCERLO
PERMITE CONTROLARLO
PERMITE CONTROLARLO
NO CONOCER UN RIESGO
NO CONOCER UN RIESGO
ES FATAL
ES FATAL
