El documento describe los tipos de mantenimiento preventivo y correctivo para monitores. El mantenimiento preventivo incluye la revisión periódica del equipo para garantizar su buen funcionamiento, mientras que el mantenimiento correctivo implica la reparación de fallas detectadas. Se explican los pasos para realizar mantenimiento preventivo en monitores CRT, LCD y LED, así como formas comunes de mantenimiento correctivo para abordar diferentes síntomas de falla.

1. Mantenimiento Preventivo
Y Correctivo
Del monitor y/o Pantalla

2. ¿Qué es?
• el mantenimiento
preventivo consiste
en la revisión de
equipos en
funcionamiento para
garantizar su buen
funcionamiento, tanto
de hardware como de
software en un
ordenador o PC
• mantenimiento
correctivo es aquel
que corrige los
defectos observados
en los equipamientos
o instalaciones, es la
forma más básica de
mantenimiento y
consiste en localizar
averías o defectos y
corregirlos o
repararlos.

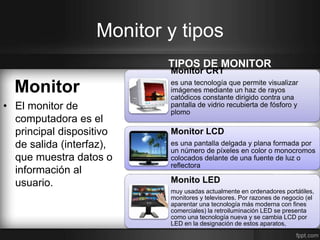

3. Monitor y tipos
Monitor
• El monitor de
computadora es el
principal dispositivo
de salida (interfaz),
que muestra datos o
información al
usuario.
TIPOS DE MONITOR
Monitor CRT
es una tecnología que permite visualizar
imágenes mediante un haz de rayos
catódicos constante dirigido contra una
pantalla de vidrio recubierta de fósforo y
plomo
Monitor LCD
es una pantalla delgada y plana formada por
un número de píxeles en color o monocromos
colocados delante de una fuente de luz o
reflectora
Monito LED
muy usadas actualmente en ordenadores portátiles,
monitores y televisores. Por razones de negocio (el
aparentar una tecnología más moderna con fines
comerciales) la retroiluminación LED se presenta
como una tecnología nueva y se cambia LCD por
LED en la designación de estos aparatos,

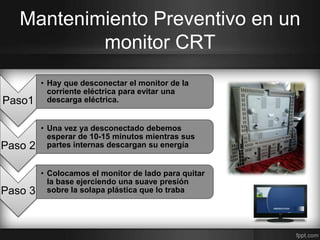

4. Mantenimiento Preventivo en un
monitor CRT
Paso1
• Hay que desconectar el monitor de la
corriente eléctrica para evitar una
descarga eléctrica.
Paso 2
• Una vez ya desconectado debemos
esperar de 10-15 minutos mientras sus
partes internas descargan su energía
Paso 3
• Colocamos el monitor de lado para quitar
la base ejerciendo una suave presión
sobre la solapa plástica que lo traba

5. Mantenimiento Preventivo en un
Paso 4
monitor CRT
• Limpia con un trapo el polvo que se
encuentra en la parte interna de la tapa.
Paso 5
• Ahora colocamos un pedazo de tela para
colocar la pantalla del monitor sobre ella y
así evitar rayones
Paso 6
• Enseguida podemos destapar la carcasa
con ayuda de un desarmador de cruz,
retiramos los tornillos. una vez hecho esto
retiramos la carcasa con mucho cuidado de
no dañar los cables de conexión y de vídeo

6. Mantenimiento Preventivo en un
Paso 7
monitor CRT
• Para evitar accidentes al momento de
destaparla tenemos que descargar el
monitor con ayuda de un desarmador plano
con aislante tocamos los alambres que se
encuentran en el capuchón.
Paso 8
• una vez hecho esto, procedemos a la
limpieza total del interior tubo, plaquetas,
disipadores de calor, y revisamos que no
existan zonas que nos indiquen alguna fuga
de tensión
Paso 9
• LIMPIEZA DE LA TARJETA PRINCIPAL DE
UN MONITOR CRT: Con elementos sencillos
como una brocha, se puede hacer la
limpieza general de las tarjetas principal y
para limpiar sus contactos se utiliza un
borrador blando para lápiz

7. Mantenimiento Preventivo en un
monitor CRT
Paso 10
• Se retira el chupón del flyback y se
comienza a hacer limpieza con una brocha
y algodón untado de alcohol, hasta dejarlo
limpio de polvo
Paso 11
• Después del análisis y las verificación
realizaremos el ensamblaje de nuestro
monitor, colocando la cubierta
cuidadosamente
Paso 12
• Acomodamos, colocamos los tornillos, la
parte de abajo y finalmente lo regresamos
a su posición.

8. Mantenimiento Preventivo en un
monitor LDC Y LED
Las pantallas de todo
aparato electrónico se
ensucian fácilmente y
afectan la visión de las
imágenes. Las de plasma y
LCD son particularmente
sensibles, y por ello deben
recibir una limpieza
adecuada. En primer lugar,
debe evitarse tocar la
pantalla con los dedos,
porque se corre el riesgo de
provocar daños en los
transistores subyacentes de
la pantalla
• Desconectar el monitor de cualquier
corriente eléctrico recuerda que no debes
tocar nada en su interior porque se queda
cargado con corriente muy eleva que puede
ocasionar la muerte o daños graves.
PASO
1
• necesitamos tener las herramientas y
químicos correctos como por ejemplo:
alcohol hisopropílico, espuma,
desarmadores y franelas etc.
PASO
2
• Primero hay que limpiar la carcasa así que
colocamos la pantalla sobre una tela o
franela para que no se raye, después la
desatornillamos para poder limpiar la parte
interna con una compresora o aire
comprimido, no hay que acercarnos mucho
a los componentes para no dañar alguno.
PASO
3

9. Mantenimiento Preventivo en un
monitor LDC Y LED
• Debemos limpiar la pantalla con un
algodoncito o franela suavemente
procurando que no haya escurrimientos de
los líquidos, ya que estos son muy
peligrosos para el equipo. Nunca hay que
aplicar ningún tipo de líquido ni espray
directamente sobre la pantalla ya que esto la
puede dañar.
PASO
4
• Recordemos que debemos de tener medidas
de seguridad e higiene. Y Tener bien
documentado todo lo que le elaboramos o lo
que vamos a elaborar para darle
mantenimiento.
PASO
5

10. Mantenimiento Correctivo
El mantenimiento correctivo de un monitor se realiza luego de que
se encuentre o persista una falla dentro de el que debe ser tratada
con mucha prudencia y por un profesional o técnico
-No planificado: es cuando se
presenta una falla inesperada , que
no da tiempo de hacer ningún tipo
de programa para reparación.
puedes elegir entre dejar la
computadora así como esta y
seguir trabajando con la falla o
arreglarla aun si la preparación
adecuada
-De Emergencia:
es cuando el equipo tiene un
error , y es necesario arreglarlo
de inmediato para que la
computadora no sufra daños
graves

11. Mantenimiento correctivo en un
monitor
S
í
n
t
o
m
a
1:el monitor no enciende no hay
actividad eléctrica. verificar cable y
alimentación de corriente pueden
tener el fusible de encendido dañado,
antes que nada verificarlo con otro
computador si el problema persiste
destaparlo y revisar fusible en caso de
daño reemplazarlo si el fusible sigue
dañándose puede ser un corto circuito
2:el monitor enciende peor la pantalla
permanece oscura, puede tener el
flyback dañado, hacer prueba flyback
si no se observa arco voltaico puede
estar dañado
3: monitor con imagen borrosa. debe
estar el foco el desajustado , ajustar
un poco el flyback si no se ajusta
hacer prueba de calentamiento del
yogo con un secador de pelo, si la
imagen se corrige es por que tiene un
desajuste el yugo o desgaste de
pantalla
4: la pantalla con colores
desajustados, si al golpear la carcasa
del monitor trata de corregirse esto se
debe a soldaduras defectuosas de la
tarjeta electrónica del yugo, destapar
el monitor y acceder a la tarjeta y
reforzar soldaduras
