El documento proporciona instrucciones para el mantenimiento de monitores de PC. Sugiere identificar el tipo de problema observando si el monitor enciende, si parpadea la luz indicadora, si hay ruidos o líneas en la pantalla. Luego, detalla 5 pasos para el mantenimiento, que incluyen desconectar el monitor, quitar la tapa, inspeccionar el interior, seguir reglas de seguridad y realizar mediciones para diagnosticar fallas. Finalmente, lista herramientas útiles como destornilladores, pinzas y multímetro.

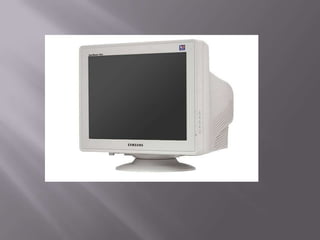

1. MONITOR DE PC

3. MANTENIMIENTO DEL MONITOR

4. Antes de desarmar el monitor, siempre es preferible poder individualizar que tipo de desperfecto o falla realiza el monitor, la forma es muy simple, agudizando previamente nuestros sentidos.Siempre hay que hacerse las siguientes preguntas:el monitor enciende?queda el led (luz indicadora frontal) del monitor, encendida o parpadeante?hay ruido en el interior? realiza una línea en la pantalla?, de que tipo? vertical? horizontal?se siente olor a quemado?Para cada una de estas preguntas, hay varias respuestas, de las cuales pueden llevarnos a diferentes etapas del monitor, por el momento, es importante AGUDIZAR LOS SENTIDOS. El resto ya se podrá conocer en tiempo y forma

5. PASOS PARA EL MANTENIMIENTO DEL MONITOR.

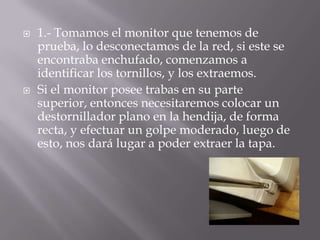

6. 1.- Tomamos el monitor que tenemos de prueba, lo desconectamos de la red, si este se encontraba enchufado, comenzamos a identificar los tornillos, y los extraemos.Si el monitor posee trabas en su parte superior, entonces necesitaremos colocar un destornillador plano en la hendija, de forma recta, y efectuar un golpe moderado, luego de esto, nos dará lugar a poder extraer la tapa.

7. 2.- Se quita la tapa del monitor y con mucho cuidado extraemos el cable de señal de video y lo hacemos pasar por el orificio de la tapa.

8. 3.- Muy bien, ahora ya tenemos el monitor “casi” totalmente al descubierto para empezar a reconocer lo que existe en su interior.

9. 4.- Debemos conocer las REGLAS FUNDAMENTALES DE SEGURIDAD ala hora de revisar cualquier tipo de aparato electrónico, máxime si este se encuentra conectado a la red de tensión domiciliaria.Téngase en cuenta, que vamos a realizar mediciones y testeos con la unidad en funcionamiento y a muchos puede resultarle algo "loco", pero es el trabajo habitual de cualquier reparador o técnico con proyección que se precie como tal.

10. 5.- Una vez conocidas estas medidas, ya podemos empezar a inspeccionar el monitor y diagnosticar cual o cuales son las posibles fallas, realizando mediciones de diferente indole.Diagnostico Basico monitor apagado / desenchufado- Medicion del fusible de entrada- Medicion de la llave de encendido (si la hubiere)

11. Diagnostico Básico monitor encendido- Medición de la tensión alterna de entrada (tensión de red)- Medición de la tensión continua en el capacitor de la fuente primaria (+ - 250 volts, CC)- Medición de la tensión secundaria ( a la salida del transformador swiching) (varias, 12, 6, 98,etc.)Si estas mediciones existen, la fuente de alimentación goza de buena salud. A partir de aca se necesita acudir a otra etapa del monitor propensa a fallas, por ejemplo, la salida horizontal.

12. HERRAMIENTAS PARA EL MANTENIMIENTO.

13. - Juego de destornilladores tipo estrella o, corto, medio y largo- Juego de destornilladores planos, corto, medio y largo- Pinza de puntas chica y mediana- Alicate de corte para terminales de componentes- Soldador de estaño, minimo 30 a 40 watts- Estaño para soldar- Multimetro- Mesa de trabajo- Buena iluminacion
