El proyecto aborda la gestión legal para instalar una central de cogeneración de 5 MW en Valencia, utilizando biomasa como combustible renovable, para reducir la dependencia de combustibles fósiles. Se identifican los tipos de biomasa, métodos de conversión en energía, y se presenta un caso real de instalación, que incluye la clasificación del suelo y la legislación relevante. Finalmente, se describen los trámites y autorizaciones necesarias para llevar a cabo la instalación.

1. INSTALACIÓN DE UNA
CENTRAL DE
COGENERACIÓN CON
BIOMASA 5MW EN
VALENCIA
LEGISLACION Y AUTORIZACION DE LAS INSTALACIONES
CON ENERGIAS RENOVABLES
Profesor : Dr. Rafael Muñoz
Alumno: Eric Mesa Candelario
Matricula: 4995683

2. Objeto del Proyecto
El presente proyecto tiene como objeto la gestión de tramitación legal y
efectiva para la instalación de una central generadora de electricidad,
conectada a red, utilizando biomasa forestal como combustible para una
potencia instalada de 5 MW en la comunidad de Valencia.

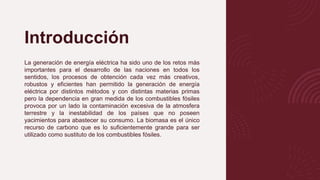

3. Introducción
La generación de energía eléctrica ha sido uno de los retos más
importantes para el desarrollo de las naciones en todos los
sentidos, los procesos de obtención cada vez más creativos,
robustos y eficientes han permitido la generación de energía
eléctrica por distintos métodos y con distintas materias primas
pero la dependencia en gran medida de los combustibles fósiles
provoca por un lado la contaminación excesiva de la atmosfera
terrestre y la inestabilidad de los países que no poseen
yacimientos para abastecer su consumo. La biomasa es el único
recurso de carbono que es lo suficientemente grande para ser
utilizado como sustituto de los combustibles fósiles.

4. La Biomasa
La biomasa toda aquella materia orgánica que se genera en
procesos biológicos y es susceptibles de ser utilizada para
la generación de energía. Dicho de una manera más amplia
es toda aquella porción de materia biodegradable de los
productos, desechos y residuos de origen biológico que
provienen de actividades agrarias, de la silvicultura y de las
industrias relacionadas, así como porción biodegradable de
los residuos industriales y municipales. Por tanto, los
recursos biomásicos provendrán de fuentes diversas.

5. Clasificación de la biomasa
• Biomasa natural: la producida por ecosistemas naturales. La explotación intensiva de
este recurso no es compatible con la protección del entorno.
• Biomasa residual: incluye residuos forestales y agrícolas, los residuos producidos por
industrias forestales y agrícolas, los residuos sólidos urbanos y los residuos
biodegradables como efluentes ganaderos, lodos de depuradoras y aguas residuales
urbanas, etc.
• Excedentes agrícolas: constituidos por los productos agrícolas que no utiliza el
hombre.
• Cultivos energéticos: son aquellos cultivos destinados a la producción de biomasa,
para su posterior utilización en producción de energía, puede ser biomasa forestal o
cultivos para la obtención de biocombustibles.

6. Conversión de la
biomasa en energía
Métodos Termoquímicos: Combustión, Pi
rolisis, Gasificación.
Métodos bioquímicos: Fermentación
alcohólica, Fermentación metánica.

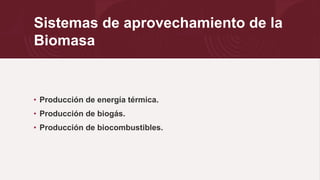

7. Sistemas de aprovechamiento de la
Biomasa
•
•
•

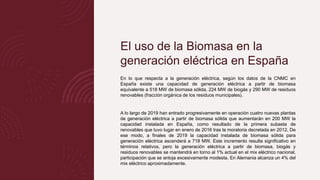

8. El uso de la Biomasa en la
generación eléctrica en España
En lo que respecta a la generación eléctrica, según los datos de la CNMC en
España existe una capacidad de generación eléctrica a partir de biomasa
equivalente a 518 MW de biomasa sólida, 224 MW de biogás y 290 MW de residuos
renovables (fracción orgánica de los residuos municipales).
A lo largo de 2019 han entrado progresivamente en operación cuatro nuevas plantas
de generación eléctrica a partir de biomasa sólida que aumentarán en 200 MW la
capacidad instalada en España, como resultado de la primera subasta de
renovables que tuvo lugar en enero de 2016 tras la moratoria decretada en 2012. De
ese modo, a finales de 2019 la capacidad instalada de biomasa sólida para
generación eléctrica ascenderá a 718 MW. Este incremento resulta significativo en
términos relativos, pero la generación eléctrica a partir de biomasa, biogás y
residuos renovables se mantendrá en torno al 1% actual en el mix eléctrico nacional,
participación que se antoja excesivamente modesta. En Alemania alcanza un 4% del
mix eléctrico aproximadamente.

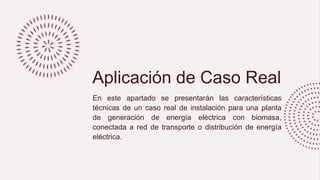

9. Aplicación de Caso Real
En este apartado se presentarán las características
técnicas de un caso real de instalación para una planta
de generación de energía eléctrica con biomasa,
conectada a red de transporte o distribución de energía
eléctrica.

10. Localización y Emplazamiento
La planta de cogeneración con biomasa se va a ubicar en el término se va a ubicar en el municipio de
Ayora, situado al suroeste de la provincia de Valencia, específicamente en el polígono 102, Parcela 15,
CASA de ARROYO, con una superficie de 645.299 m2, Referencia Catastral 46044A102000150000BM.

11. Clasificación del Suelo
La clasificación del suelo será determinada utilizando el visor cartográfico de la
comunidad valenciana para validar que el terreno puede ser utilizado para dicha
instalación.
Un punto importante es mencionar El RDL 6/2022 que recoge medidas para agilizar
el desarrollo de proyectos de energías renovables con la finalidad de acelerar la
descarbonización y reducir la dependencia energética.

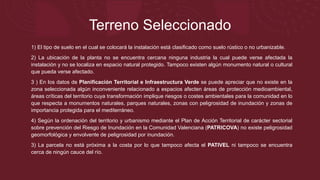

12. Terreno Seleccionado
1) El tipo de suelo en el cual se colocará la instalación está clasificado como suelo rústico o no urbanizable.
2) La ubicación de la planta no se encuentra cercana ninguna industria la cual puede verse afectada la
instalación y no se localiza en espacio natural protegido. Tampoco existen algún monumento natural o cultural
que pueda verse afectado.
3 ) En los datos de Planificación Territorial e Infraestructura Verde se puede apreciar que no existe en la
zona seleccionada algún inconveniente relacionado a espacios afecten áreas de protección medioambiental,
áreas críticas del territorio cuya transformación implique riesgos o costes ambientales para la comunidad en lo
que respecta a monumentos naturales, parques naturales, zonas con peligrosidad de inundación y zonas de
importancia protegida para el mediterráneo.
4) Según la ordenación del territorio y urbanismo mediante el Plan de Acción Territorial de carácter sectorial
sobre prevención del Riesgo de Inundación en la Comunidad Valenciana (PATRICOVA) no existe peligrosidad
geomorfológica y envolvente de peligrosidad por inundación.
3) La parcela no está próxima a la costa por lo que tampoco afecta el PATIVEL ni tampoco se encuentra
cerca de ningún cauce del río.

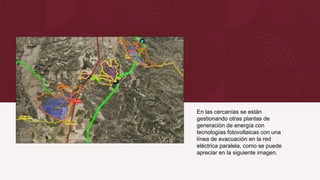

13. En las cercanías se están
gestionando otras plantas de
generación de energía con
tecnologías fotovoltaicas con una
línea de evacuación en la red
eléctrica paralela, como se puede
apreciar en la siguiente imagen.

14. Impacto Medio Ambiental
Las legislaciones vigentes en España sobre evaluación de impacto ambiental
en la comunidad valenciana son las siguientes:
• Ley 2/1989, de 3 de marzo, de Estudios de Impacto Ambiental.
• Decreto 162/1990, de 15 de octubre, por el que aprueba el Reglamento.

15. En el siguiente diagrama se
esquematiza Procedimiento
de Evaluación de Impacto
Ambiental definido en
el RD 1131/1988:

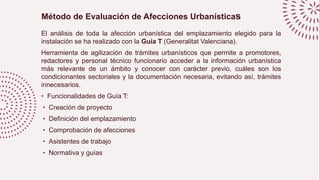

16. Método de Evaluación de Afecciones Urbanísticas
El análisis de toda la afección urbanística del emplazamiento elegido para la
instalación se ha realizado con la Guía T (Generalitat Valenciana).
Herramienta de agilización de trámites urbanísticos que permite a promotores,
redactores y personal técnico funcionario acceder a la información urbanística
más relevante de un ámbito y conocer con carácter previo, cuáles son los
condicionantes sectoriales y la documentación necesaria, evitando así, trámites
innecesarios.
• Funcionalidades de Guía T:
• Creación de proyecto
• Definición del emplazamiento
• Comprobación de afecciones
• Asistentes de trabajo
• Normativa y guías

18. Tramites de Instalación
1) Tramite de Instalación Planta Cogeneranción.
Instalaciones de producción de energía eléctrica conectadas en alta tensión a redes de
transporte o distribución de energía eléctrica: nueva, ampliación o reforma, cambio de
titularidad y cierre o desmantelamiento de la instalación. Energía.
2) Centro de transformación y Abonado.
Autorización de LÍNEAS de energía eléctrica de alta tensión TITULARIDAD de
PARTICULARES. Nueva instalación (alta), modificación, cambio de titularidad y cierre o
desmantelamiento (baja). Energía.
3) Linea de Alta Tensión.
Autorización de LÍNEAS de energía eléctrica de alta tensión TITULARIDAD de
PARTICULARES. Nueva instalación (alta), modificación, cambio de titularidad y cierre o
desmantelamiento (baja). Energía.

19. Tramite de Instalación Planta Cogeneranción.
Pasos para la autorización de nuevas instalaciones:
• Presentación de la solicitud y documentación preceptiva anexa a la misma ante el
correspondiente Servicio Territorial competente en materia de Energía.
• Pago de tasas.
• Efectuados los trámites procedentes, el órgano competente de la Comunitat Autónoma en
materia de energía extenderá la autorización administrativa de la instalación.
• Ejecución de la instalación.
• En el caso de que se requiera conectar la instalación a la red de transporte o distribución para
la realización de pruebas previas a la puesta en servicio de la misma, se solicitará
autorización de puesta en servicio para pruebas.
• Presentación de solicitud de puesta en servicio, así como de la documentación preceptiva
necesaria.
• Efectuados los trámites procedentes, el correspondiente Servicio Territorial competente en
materia de Energía, procederá a emitir la correspondiente autorización de explotación de la
instalación.
• Una vez obtenida las correspondientes autorizaciones de explotación, el titular de la
instalación, si procede, deberá iniciar el trámite relativo al reconocimiento de la instalación en
régimen especial.

20. Centro de Abonado
Subestaciones y centros de transformación de
energía eléctrica anexos a instalaciones
deproducción de energía eléctrica y líneas eléctricas
de alta tensión, todas ellas titularidad de particulares:
nueva, ampliación o reforma, cambio de titularidad y
cierre o desmantelamientode la instalación. Energía.

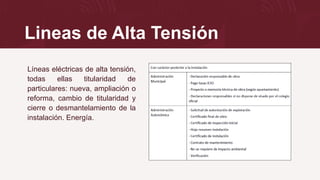

21. Lineas de Alta Tensión
Líneas eléctricas de alta tensión,
todas ellas titularidad de
particulares: nueva, ampliación o
reforma, cambio de titularidad y
cierre o desmantelamiento de la
instalación. Energía.

22. Tramites de Seccionamiento
Autorización de
subestaciones y centros de
transformación
TITULARIDAD DE
EMPRESA de transporte y
distribución de energía
eléctrica. Nueva instalación
(ALTA). Energía.

23. Muchas gracias!!
