1. PROTECTO DE GAMIFICACIÓN 2ºESO:
CONSTRUCCIÓN DE
CATAPULTAS
TECNOLOGÍA

2. Noble del reino:
El archiduque
DIONISIO PINEDA

3. El hacedor de
armas y artilugios

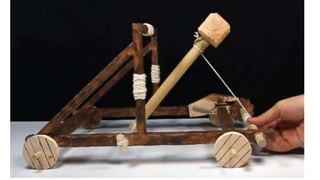

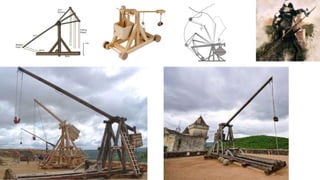

6. MATERIAL A TRAER
1. CAJA VACÍA DE FOLIOS
2. 2€ por almuno
3. Hoja de control impresa
4. Pelillos de segueta
5. Papel de lija gruea

7. FUNCIONAMIENTO DE CLASE

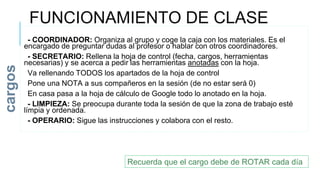

- COORDINADOR: Organiza al grupo y coge la caja con los materiales. Es el
encargado de preguntar dudas al profesor o hablar con otros coordinadores.
- SECRETARIO: Rellena la hoja de control (fecha, cargos, herramientas
necesarias) y se acerca a pedir las herramientas anotadas con la hoja.
Va rellenando TODOS los apartados de la hoja de control
Pone una NOTA a sus compañeros en la sesión (de no estar será 0)
En casa pasa a la hoja de cálculo de Google todo lo anotado en la hoja.
- LIMPIEZA: Se preocupa durante toda la sesión de que la zona de trabajo esté
límpia y ordenada.
- OPERARIO: Sigue las instrucciones y colabora con el resto.
Recuerda que el cargo debe de ROTAR cada día
cargos

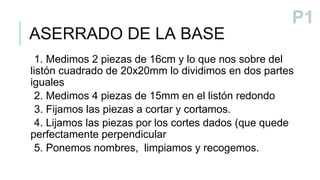

8. ASERRADO DE LA BASE
1. Medimos 2 piezas de 16cm y lo que nos sobre del
listón cuadrado de 20x20mm lo dividimos en dos partes
iguales
2. Medimos 4 piezas de 15mm en el listón redondo
3. Fijamos las piezas a cortar y cortamos.
4. Lijamos las piezas por los cortes dados (que quede
perfectamente perpendicular
5. Ponemos nombres, limpiamos y recogemos.
PASO 1
P1

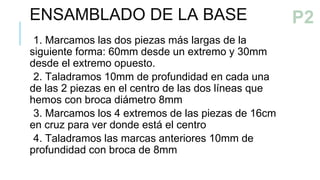

9. ENSAMBLADO DE LA BASE
1. Marcamos las dos piezas más largas de la
siguiente forma: 60mm desde un extremo y 30mm
desde el extremo opuesto.
2. Taladramos 10mm de profundidad en cada una
de las 2 piezas en el centro de las dos líneas que
hemos con broca diámetro 8mm
3. Marcamos los 4 extremos de las piezas de 16cm
en cruz para ver donde está el centro
4. Taladramos las marcas anteriores 10mm de
profundidad con broca de 8mm
PASO 2
P2

10. RESTO DE TALADROS EN BASE

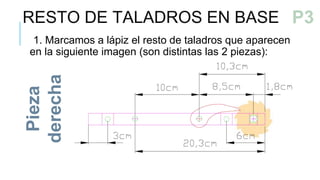

1. Marcamos a lápiz el resto de taladros que aparecen
en la siguiente imagen (son distintas las 2 piezas):
Pieza
derecha
P3a
P3

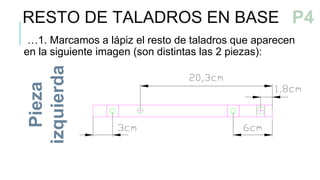

11. …1. Marcamos a lápiz el resto de taladros que aparecen
en la siguiente imagen (son distintas las 2 piezas):
Pieza
izquierda
RESTO DE TALADROS EN BASE
P3b
P4

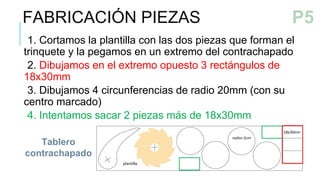

12. 1. Cortamos la plantilla con las dos piezas que forman el
trinquete y la pegamos en un extremo del contrachapado
2. Dibujamos en el extremo opuesto 3 rectángulos de
18x30mm
3. Dibujamos 4 circunferencias de radio 20mm (con su
centro marcado)
4. Intentamos sacar 2 piezas más de 18x30mm
Tablero
contrachapado
FABRICACIÓN PIEZAS
P4
P5

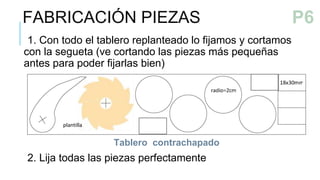

13. 1. Con todo el tablero replanteado lo fijamos y cortamos
con la segueta (ve cortando las piezas más pequeñas
antes para poder fijarlas bien)
2. Lija todas las piezas perfectamente
Tablero contrachapado
FABRICACIÓN PIEZAS
P5
P6

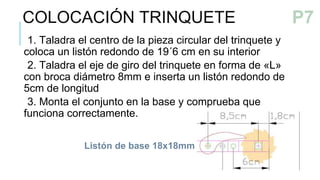

14. 1. Taladra el centro de la pieza circular del trinquete y
coloca un listón redondo de 19´6 cm en su interior
2. Taladra el eje de giro del trinquete en forma de «L»
con broca diámetro 8mm e inserta un listón redondo de
5cm de longitud
3. Monta el conjunto en la base y comprueba que
funciona correctamente.
COLOCACIÓN TRINQUETE
P6
Listón de base 18x18mm
P7

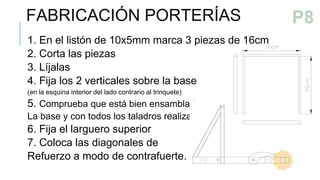

15. 1. En el listón de 10x5mm marca 3 piezas de 16cm
2. Corta las piezas
3. Líjalas
4. Fija los 2 verticales sobre la base
(en la esquina interior del lado contrario al trinquete)
5. Comprueba que está bien ensamblada
La base y con todos los taladros realizados
6. Fija el larguero superior
7. Coloca las diagonales de
Refuerzo a modo de contrafuerte.
FABRICACIÓN PORTERÍAS P7
P8

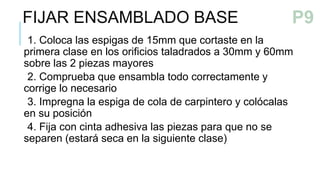

16. 1. Coloca las espigas de 15mm que cortaste en la
primera clase en los orificios taladrados a 30mm y 60mm
sobre las 2 piezas mayores
2. Comprueba que ensambla todo correctamente y
corrige lo necesario
3. Impregna la espiga de cola de carpintero y colócalas
en su posición
4. Fija con cinta adhesiva las piezas para que no se
separen (estará seca en la siguiente clase)
FIJAR ENSAMBLADO BASE P9

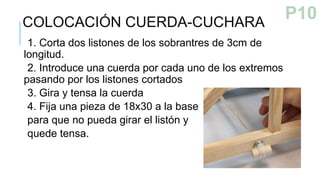

17. 1. Corta dos listones de los sobrantres de 3cm de
longitud.
2. Introduce una cuerda por cada uno de los extremos
pasando por los listones cortados
3. Gira y tensa la cuerda
4. Fija una pieza de 18x30 a la base
para que no pueda girar el listón y
quede tensa.
COLOCACIÓN CUERDA-CUCHARA
P9
P10

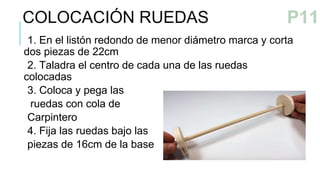

18. 1. En el listón redondo de menor diámetro marca y corta
dos piezas de 22cm
2. Taladra el centro de cada una de las ruedas
colocadas
3. Coloca y pega las
ruedas con cola de
Carpintero
4. Fija las ruedas bajo las
piezas de 16cm de la base
COLOCACIÓN RUEDAS
P10
P11
