Este documento presenta un proyecto para diseñar e instalar un centro de cómputo en la biblioteca municipal de Cortázar, Guanajuato. El proyecto incluye los diagramas y especificaciones técnicas para la instalación de 10 computadoras, reguladores, software, mobiliario, y una red inalámbrica. El objetivo es beneficiar a los estudiantes de la comunidad al proporcionar acceso gratuito a la tecnología y recursos en línea.

1. Página 1 de 40
CENTRO DE BACHILLERATO TECNOLOLOGICO E INDUSTRAL
CBTIS 172
NOMBRE DE LA MATERIA: DISEÑA LA RED LAN DE ACUERDO A LAS CONDICIONES Y REQUERIMIENTOS DE LA ORGANIZACIÓN.
NOMBRE DE LA ACTIVIDAD: PROYECTO “DISEÑO DE UNA RED DE AREA LOCAL”
ALUMNO: JUAN EDUARDO ORTEGA PESCADOR
GRADO Y GRUPO: 5.- “D”
ESPECIALIDAD: SOPORTE Y MANTENIMIENTO DEL EQUIPO DE COMPUTO
FECHA DE ENTREGA: 4 DE DICIEMBRE DE 2014

2. Página 2 de 40
INDICE
INTRODUCCION 3
DESARROLLO 4-40
UBICACIÓN FISICA DEL ESPACIO (MAPA) 4/5-40
MEDIDAS Y CARACTERISTICAS DEL LUGAR 6/10-40
NOMBRE DEL PROYECTO 7-40
OBJETIVO DEL PROYECTO 11-40
IMPACTO DEL PROYECTO 12-40
TIEMPO ESTIMADO DE INSTALACION 12-40
REQUERIMIENTOS DEL PROYECTO 13/29-40
TIPO DE CABLE A USAR 30-40
DIAGRAMA DE DRISTRIBUCION DEL LUGAR 33-40
DIAGRAMA DE ALIMENTACION ELECTRICA 34-40
DIAGRAMA DE INSTALACION DE CANALETAS, ROSETAS. 35-40
DIAGRAMADE CABLES POR CADA CANALETA 36-40
DIAGRAMA MOBILIARIO YA INSTALADO 37-40
DIAGRAMA DE MOBILIARIO Y EQUIPO YA INSTALADO Y CONECTADO 38-40
SECUENCIA DE ACTIVIDADES PARA LA INSTALACION DEL CENTRO DE CÓMPUTO 39-40
CONCLUSIONES 40-40

3. Página 3 de 40
INTODUCCION
La realización de un centro de computo, se llevara a cabo en la biblioteca municipal la cual no cuenta con ninguna red de internet, instalare todos los componentes necesarios para que este sea un gran centro de computo, el cual estará equipado con mas de lo necesario para satisfacer las necesidades de población en especial de los jóvenes estudiantes, ya que muchas veces no encuentran el material necesario en la biblioteca y podrán hacer uso de la internet. La construcción de este centro de cómputo llevara en su estructura una red privada , además abra un área libre en la cual las personas que lleven sus dispositivos móviles o computadoras portátiles (laptops) tendrá la comodidad de poder trabajar sin ninguna incomodidad gracias a que también se manejara una señal inalámbrica que solo cubrirá estando dentro de la biblioteca.
Se realizara a cavo un presupuesto de todo lo que se necesita para la construcción de este centro de cómputo, además de como asignar direcciones IP a cada dispositivo que se quiera conectar ala red,
Se practicara el tema de protocolos de comunicación y direccionamiento de redes inalámbricas, en las que se incluyen los subtemas de redes LAN, las características y tipo de cableado, Y subneteo

4. Página 4 de 40
DESARROLLO
UBICACIÓN FISICA DEL ESPACIO
Estado: Guanajuato. Ubicación.
Municipio: Cortázar.
Calle: Prolongación Ignacio Allende # 701
Lugar: Biblioteca Municipal -Gral. Luis Cortázar y Rábago-

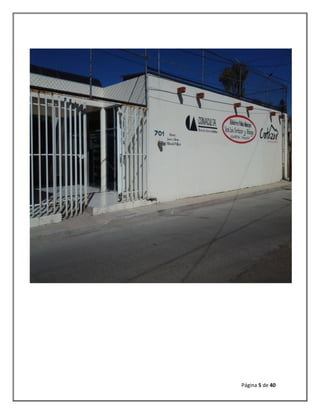

5. Página 5 de 40

6. Página 6 de 40
MEDIDAS Y CARACTERISTICAS DEL LUGAR
La biblioteca municipal Gral. Luis Cortázar y Rábago, donde se realizara el centro de computo tiene en sus medidas, 11.42 m de largo por 9.94 m de ancho, con un área útil de 113.50 m2.
-Este espacio cuenta con una bodega de almacén.
-Dos baños, uno para el sexo masculino y otro para el femenino.

7. Página 7 de 40
-Esta equipado con cinco ventiladores de aspas para techo.
-su iluminación es mediante nueve lámparas dobles, de luz blanca.
-La paren del lado derecho de la entrada es totalmente de vidrio.

8. Página 8 de 40
-Al igual que la puerta de entrada es de vidrio.
-Son doce mesas y 40 sillas que cubren el área.

9. Página 9 de 40
-cuenta con tres estantes grandes y cinco chicos.

10. Página 10 de 40
Cuenta con un espacio donde será el área de la instalación del centro de cómputo. Esta área que escogí para instalar este mismo es la mas adecuada ya que es un lugar donde no le cala el sol en ningún momento del día lo cual es bueno para el cuidado del equipo y no se expone el equipo al aire libre, ya que si lo hiciera nuestros equipos podrían dañarse mas seguido. Sus mediadas son de 8.50 m de largo y 1.65 m de ancho

11. Página 11 de 40
NOMBRE DEL PROYECTO
ALTERNADIVA DE ESTUDIO SIN DESCUIDAR EL HÁBITO DE LA LACTURA
OBJETIVO DEL PROYECTO.
El objetivo de este proyecto es beneficiar a las personas de todo el municipio de la ciudad de Cortázar Guanajuato, principalmente a los estudiantes ya que son el tipo de personas que mas acuden a este tipo de lugares, por ello la instalación de un centro de computo , también se verán beneficiadas las personas que carecen de recursos económicos , ya que no se cobrara por la utilización de estos mismos , buscar que principalmente los jóvenes no se desmotiven o estanquen en su carrera estudiantil , ya que muchas veces no cuentan con equipos en sus hogares para la realización de trabajos escolares y con ello no cerrarles la puerta de seguir estudiando. Otro beneficio de poner este centro de cómputo es que muchas veces la información que se necesita obtener no se encuentra en los libros de la biblioteca, por lo cual es necesario acudir a otros métodos informativos tal es el caso del internet, donde hoy en día podemos encontrar casi toda la información. El impartir clases de computación básica para los niños que van en primarias y jóvenes de secundarias esto para que aprendan mas sobre en uso básico de office, ya que últimamente todas las tareas necesitan un poco del uso de estos programas a su ves que cuando pacen a otro nivel educativo ya lleven las bases del manejo de una computadora no se les agá complicado utilizarlas.

12. Página 12 de 40
IMPACTO DEL PROYECTO
Este proyecto impactara demasiado en la sociedad estudiantil, principalmente a los jóvenes y niños de entre 8 y 18 años de edad.
Se estima que el numero de beneficiados con este centro de computo será de entre 300 a 350 personas al mes entre su mayoría jóvenes estudiantes.
Primeramente este centro de computo beneficiara alas personas en lo económico ya que no se cobrara por el uso de las maquinas, además impactara en el ámbito estudiantil ya que facilitara la necesidad de las personas.
TIEMPO ESTIMADO DE LA INSTALACION.
En promedio el tiempo que se llevara la instalación de este centro de cómputo será de entre diez a quince días, debido a que se tiene que hacer la instalación desde cero, además tengo que hacer contrato con la compañía de internet que cumpla con los requisitos necesarios para la instalación de este centro.
En promedio la instalación de la línea de internet en cualquier compañía varea de entre 2 a 5 días, de ahí parte el tiempo de instalación del centro de cómputo

13. Página 13 de 40
REQUERIMIENTO DEL PROYECTO
-NUMERO DE EQUIPOS DE COMPUTO QUE ESTARÁ DENTRO DE LA RED
Los equipos de computo que se utilizaran en esta centro será de 10 los cuales serán maquinas fijas o mas conocidas de escritorio. El precio de este equipo es de $ 13,000.-
Total: $ 130,000.- MODELO: HP Pavilion 23-g120la All-in-One
CARACTERISTICAS GENERALES Sistema operativo
Windows 8.1
Procesador
Procesador Acelerado AMD Quad-Core A6-5200 Memoria RAM
8GB de memoria PC3-12800 DDR3L-1600 SDRAM 1x8GB (expandible a 16GB)
Disco duro
Disco duro de 1TB 7200RPM Serial ATA

14. Página 14 de 40
Tarjeta de gráficos
Gráficas AMD Radeon™ HD 8400
Puertos
E/S lateral: • 1 auriculares y micrófono • 2 USB 3.0 • 1 lector de tarjetas multimedia • E/S trasera: • 4 USB 2.0 • 1 salida de línea • 1 entrada de CC Resolución
1920x1080 (Full HD)
Tamaño de Pantalla
23" de diagonal IPS Ángulo de inclinación y giro
desde 10° hasta 25°
Cámara Web
Cámara web HP TrueVision Audio
• Altavoces integrados • DTS Sound+TM
Conexión de redes
Red 10/100/1000 Base-T. • LAN inalámbrica 802.11 b/g/n que ofrece banda única (2,4 Ghz) 1x1 Dimensiones (Ancho x Profundidad x Altura)
Sin embalaje: 55,80 cm (Long.) x 8,14 cm (Ancho) x 40,40 cm (Alt.) aprox
Unidad DVD RW
Grabador de DVD SuperMulti con bandeja delgada • Grabación: 8x máx DVD±R SL, 6x máx DVD±R DL, 8x máx DVD+RW, 6x máx DVD-RW, 5x máx DVD-RAM, 24x máx CD-R/RW • Lectura: 8x máx DVD-ROM/±R (SL/DL), 8x máx DVD±RW, 5x máx DVD-RAM, 24x máx CD-ROM/R/RW. • Tasas de transferencia de datos de hasta 3.600 KB/s (lectura/grabación de CD) y 10.800 KB/s (lectura/grabación de DVD) Monitor
Pantalla ancha Full HD de 23" de diagonal IPS con luz de fondo LED
Beneficios
Con Windows 8 • Diseño elegante: El diseño elegante le permite contar con más espacio y una mejor experiencia de computación. • HP Connected Photo: Sincronice fotos en su PC, su smartphone y su tablet con HP Connected Photo. Capture, edite y almacene fotos en Snapfish o compártalas en las redes sociales. • HP Connected Music: HP Connected

15. Página 15 de 40
Music, una exclusiva aplicación para música que ofrece descubrimientos ilimitados, integra con fluidez su colección con servicios de música y radio líderes. • HP SimplePass: Acceda fácilmente a sus cuentas en línea con una única contraseña o PIN y proteja su identidad. HP SimplePass recuerda sus contraseñas para que pueda acceder a las cosas que valen la pena más rápido. • Cámara web HP TrueVision: Capture todos los detalles con vibrante claridad, incluso con poca luz. Disfrute los matices de las conversaciones cara a cara. • DTS Sound+™: Ofrece sonido envolvente inmersivo completo con graves profundos, diálogos nítidos y máximo volumen para contenido Garantía del fabricante
1 año de garantía limitada de hardware y 1 año de soporte técnico - Asistencia técnica disponible en línea o mediante llamada telefónica gratuita
-NUMERO DE REGULADORES PARA PROTECCION DEL EQUIPO DE CÓMPUTO
Se utilizaran seis reguladores, uno para cada dos maquinas que protegerán el equipo de cómputo y los aparatos utilizados. MODELO: Complete ERV-5-014 2000 VA con 8 Contactos-Negro Precio: $ 387.- Total: $ 2,322.-

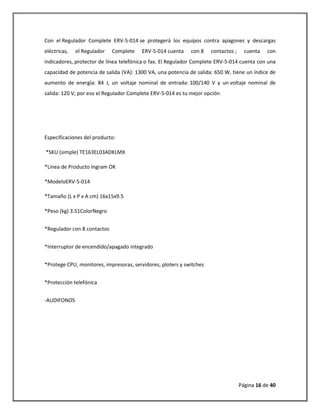

16. Página 16 de 40
Con el Regulador Complete ERV-5-014 se protegerá los equipos contra apagones y descargas eléctricas, el Regulador Complete ERV-5-014 cuenta con 8 contactos ; cuenta con indicadores, protector de línea telefónica o fax. El Regulador Complete ERV-5-014 cuenta con una capacidad de potencia de salida (VA): 1300 VA, una potencia de salida: 650 W, tiene un índice de aumento de energía: 84 J, un voltaje nominal de entrada: 100/140 V y un voltaje nominal de salida: 120 V; por eso el Regulador Complete ERV-5-014 es tu mejor opción.
Especificaciones del producto:
*SKU (simple) TE163EL03ADKLMX
*Línea de Producto Ingram OK
*ModeloERV-5-014
*Tamaño (L x P x A cm) 16x15x9.5
*Peso (kg) 3.51ColorNegro *Regulador con 8 contactos *Interruptor de encendido/apagado integrado *Protege CPU, monitores, impresoras, servidores, ploters y switches *Protección telefónica
-AUDIFONOS

17. Página 17 de 40
Audífonos inalámbricos: Marca: SONY Precio: $1300.- total: $13,000.-
-PLANTILLA PARA MAUSE.
Características: Material fomi precio: $ 15.- Total: $ 150.-
-APLICACIONES DE SOFTWARE
Las computadoras que se instalaran no traen ningún software, por ello se le instalara el office 2013 con licencia el cual trae incluido. Word, Excel, PowerPoint, OneNote, Outlook.

18. Página 18 de 40
Precio: $8,300.- Total: $ 16,600.-
Cada paquete viene para instalarse en cinco maquinas, a si que se necesitaran dos paquetes.
Características: *Compatible con Windows 7 y Windows 8 *Compatibilidad confiable con prácticamente todas las computadoras que usan Office *Con nuevas aplicaciones de Office Web *Es la manera más fácil de crear, compartir y acceder a tus documentos desde casi cualquier lugar
*se encuentra Para 64 y 32 bits.
-

19. Página 19 de 40
Precio: $ 3,000.- Total: $ 3,000.-
La duración de este antivirus en los equipos será de tres años.
*CARACTERISTICAS
A los hackers les gusta a sacar partido del software anticuado
Es el punto más débil en la seguridad de la mayoría de la gente. Avast Premier automatiza la actualización del software para que no tenga que preocuparse por hacerlo.
Elimina permanentemente los archivos antiguos
El borrado con tecnología de nivel militar elimina su información anticuada o sensible para que nadie pueda recuperarla.
Banca en SafeZone
SafeZone: aísla sus transacciones financieras para que nadie más que usted pueda acceder a ellas.

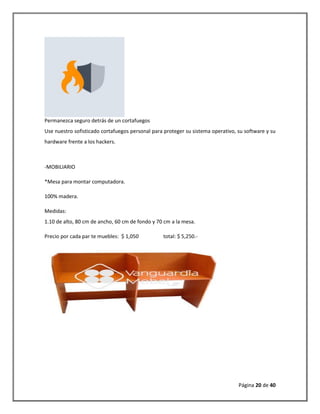

20. Página 20 de 40
Permanezca seguro detrás de un cortafuegos
Use nuestro sofisticado cortafuegos personal para proteger su sistema operativo, su software y su hardware frente a los hackers.
-MOBILIARIO
*Mesa para montar computadora.
100% madera.
Medidas: 1.10 de alto, 80 cm de ancho, 60 cm de fondo y 70 cm a la mesa.
Precio por cada par te muebles: $ 1,050 total: $ 5,250.-

21. Página 21 de 40
*SILLA CARACTERISTICAS. Precio: $ 1,280.- Total: $ 12,800.- Sillón Ejecutivo W 1007 Mesh Acojinamiento de Hule Espuma Asiento y Respaldo Mesh Coderas de Polipropileno con terminación en Cromo Mecanismo Ejecutivo Pistón Ejecutivo Cromado Base estrella Cromada de 27"

22. Página 22 de 40
*BANCOS
Modelo DAN
Modelo tapizado en vinipiel con pistón hidráulico que permite ajustar su altura.
Precio: $ 700.- total: $ 7,000.-
-METROS DE CABLE UTP.
Serán 123.6 metros de este cable.
Precio por metro. $ 9.- Total: $ 1,112.4

23. Página 23 de 40
-CANTIDAD DE ROSETAS.
Este centro ocupara cinco rosetas dobles.
Precio: $ 58.- Total: $ 290.-
-PANEL DE PARCHEO.
Costo: $ 486.-
-PLUGS CATEGORIA 6.
Se necesitaran 24 plugs blindados. Precio: $ 4.- Total: 96.-

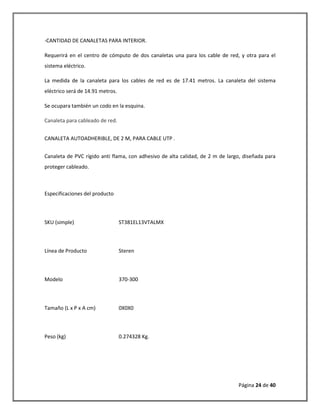

24. Página 24 de 40
-CANTIDAD DE CANALETAS PARA INTERIOR.
Requerirá en el centro de cómputo de dos canaletas una para los cable de red, y otra para el sistema eléctrico.
La medida de la canaleta para los cables de red es de 17.41 metros. La canaleta del sistema eléctrico será de 14.91 metros.
Se ocupara también un codo en la esquina.
Canaleta para cableado de red.
CANALETA AUTOADHERIBLE, DE 2 M, PARA CABLE UTP .
Canaleta de PVC rígido anti flama, con adhesivo de alta calidad, de 2 m de largo, diseñada para proteger cableado. Especificaciones del producto SKU (simple) ST381EL13VTALMX Línea de Producto Steren Modelo 370-300 Tamaño (L x P x A cm) 0X0X0 Peso (kg) 0.274328 Kg.

25. Página 25 de 40
Color Gris Garantía del Producto La garantía depende del tipo de producto. 12 Meses para productos que están propensos a poder sufrir defectos de fábrica debido a su complejidad o mecanismos y/o composición de diferentes componentes electrónicos. En componentes electrónicos de consumo no aplica garantía. La garantía se revisa directamente con Steren
Precio canaleta 2 m: $ 58.- Total: $ 594.-
.
-CANALETA PARA CABLEADO ELECTRICO
Precio. $ 51.- Total: $ 434.-

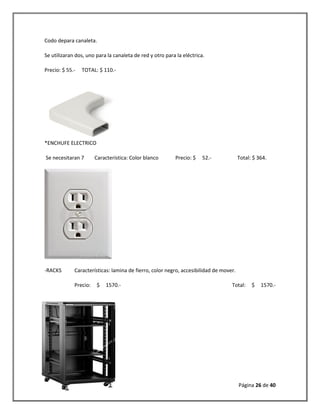

26. Página 26 de 40
Codo depara canaleta.
Se utilizaran dos, uno para la canaleta de red y otro para la eléctrica.
Precio: $ 55.- TOTAL: $ 110.-
*ENCHUFE ELECTRICO
Se necesitaran 7 Característica: Color blanco Precio: $ 52.- Total: $ 364.
-RACKS Características: lamina de fierro, color negro, accesibilidad de mover.
Precio: $ 1570.- Total: $ 1570.-

27. Página 27 de 40
-SWICHT
Cuenta con 16 puertos
Marca: TP-LINK Precio: $ 1,980.-
-ACCES POINT Linksys Access Point WAP300N, Inalámbrico, 300Mbit/s, 2 Antenas Demontables 2.4/5GHz Especificaciones Puertos e Interfaces Ethernet LAN (RJ-45) cantidad de puertos 1 Interfaz LAN, WLAN Jack de entrada CD Requisitos del sistema Sistemas operativos compatibles Windows, Mac Seguridad Algoritmos de seguridad soportados WEP, WPA2

28. Página 28 de 40
MAC, filtro de direcciones Diseño Interno Desempeño Estándares de red IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.3, IEEE 802.3u Ethernet LAN, velocidad de transferencia de datos 10, 100 Mbit/s Frecuencia de banda 2.4/5 GHz Tasa de transferencia (máx) 300 Mbit/s
Tipo de conector de antena R-SMA Antena desmontable (s) Cantidad de antenas 2

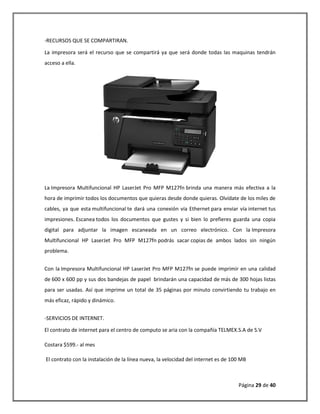

29. Página 29 de 40
-RECURSOS QUE SE COMPARTIRAN.
La impresora será el recurso que se compartirá ya que será donde todas las maquinas tendrán acceso a ella.
La Impresora Multifuncional HP LaserJet Pro MFP M127fn brinda una manera más efectiva a la hora de imprimir todos los documentos que quieras desde donde quieras. Olvídate de los miles de cables, ya que esta multifuncional te dará una conexión vía Ethernet para enviar vía internet tus impresiones. Escanea todos los documentos que gustes y si bien lo prefieres guarda una copia digital para adjuntar la imagen escaneada en un correo electrónico. Con la Impresora Multifuncional HP LaserJet Pro MFP M127fn podrás sacar copias de ambos lados sin ningún problema.
Con la Impresora Multifuncional HP LaserJet Pro MFP M127fn se puede imprimir en una calidad de 600 x 600 pp y sus dos bandejas de papel brindarán una capacidad de más de 300 hojas listas para ser usadas. Así que imprime un total de 35 páginas por minuto convirtiendo tu trabajo en más eficaz, rápido y dinámico.
-SERVICIOS DE INTERNET.
El contrato de internet para el centro de computo se aria con la compañía TELMEX.S.A de S.V
Costara $599.- al mes
El contrato con la instalación de la línea nueva, la velocidad del internet es de 100 MB

30. Página 30 de 40
-TIPO DE CABLE
*CABLE
Para la conexión ala red se utilizara cable UTP categoría 6.
*VELOCIDAD DE TRANSMISION.
1 Gb / s
*DISTANCIA MAXIMA QUE PUEDE HABER ENTRE DOS COMPUTADORAS
100 metros
*TOPOLOGUIA O FORMA FISICA DE LA RED
La topología que se utilizara es la de estrella.
*ESTANDAR QUE SE UTILIZARA PARA ARMAR LOS CABLES.
Estándar A
TIPO DE DIRECCIONAMIENTO.
TIPO DE DIRECCIONAMIENTO.
IPV4
*CLASE DE DIRRECCIONAMIENTO IP CON LAS QUE TRABAJARA.
Clase C

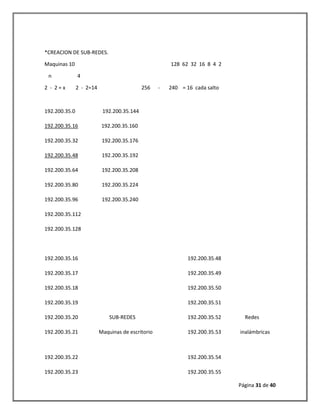

31. Página 31 de 40
*CREACION DE SUB-REDES.
Maquinas 10 128 62 32 16 8 4 2
n 4
2 - 2 = x 2 - 2=14 256 - 240 = 16 cada salto
192.200.35.0 192.200.35.144
192.200.35.16 192.200.35.160
192.200.35.32 192.200.35.176
192.200.35.48 192.200.35.192
192.200.35.64 192.200.35.208
192.200.35.80 192.200.35.224
192.200.35.96 192.200.35.240
192.200.35.112
192.200.35.128
192.200.35.16 192.200.35.48
192.200.35.17 192.200.35.49
192.200.35.18 192.200.35.50
192.200.35.19 192.200.35.51
192.200.35.20 SUB-REDES 192.200.35.52 Redes
192.200.35.21 Maquinas de escritorio 192.200.35.53 inalámbricas
192.200.35.22 192.200.35.54
192.200.35.23 192.200.35.55

32. Página 32 de 40
192.200.35.24 192.200.35.56
192.200.35.25 192.200.35.57
*ASIGNACION DE IP.
Fija
*USO DE DIRECCIONES.
Privada

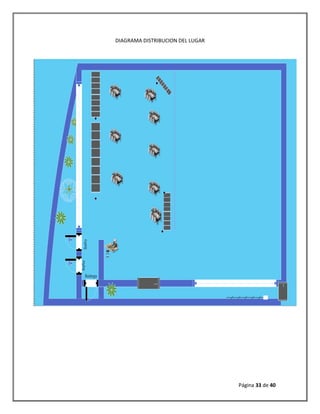

33. Página 33 de 40
DIAGRAMA DISTRIBUCION DEL LUGAR

34. Página 34 de 40
ALIMENTACION ELECTRICA DE LA RED

35. Página 35 de 40
DIAGRAMA INSTALACION DE CANALETAS Y ROSETAS.

36. Página 36 de 40
DIAGRAMA DISTRIBUCION DE LOS CABLES POR LAS CANALETAS

37. Página 37 de 40
DIAGRAMA MOBILIARIO YA INSTALADO

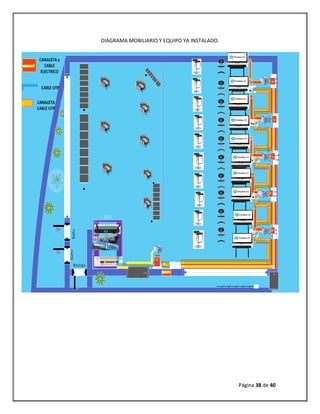

38. Página 38 de 40
DIAGRAMA MOBILIARIO Y EQUIPO YA INSTALADO.

39. Página 39 de 40
SECUENCIAS DE ANCTIVIDADES A LLEVAR A CABO PARA LA INSTALACION DEL PROYECTO.
-Primeramente ubicar el lugar donde se realizara el centro de cómputo.
-Verificar que haiga un lugar que cuente con las características necesarias con que debe de contar el centro de computo.
-Tomar medidas del sitio.
-Ubicar la futura área donde se instalaran los equipos, verificar, medidas de seguridad para estos mismos.
-Hacer un diseño de como quedara instalado el centro de computo, para darse una idea de como realizarlo.
-Ver por donde se pasaran los cables y canaletas.
-Hablar con el encargado del lugar para quedar de acuerdo que tipo de maquinas necesitara y cual será su presupuesto.
-Hacer un análisis de todos los materiales que se necesitan, y de los equipos que se compraran.
-Hacer contrato con la compañía de internet la cual nos brindara su servicio.
-Una vez que se tengan todo lo necesario empezar ha realizar la instalación eléctrica que es lo primero.
-Hacer el cableado de cableUTP, hacia en modem, router, acces point.
-Montar los cables en las canaletas-
-Montar el mobiliario
-Instalar los equipos de cómputo, y asignarles una dirección IP a cada equipo.
-Instalar el software necesario.
-Probar que los equipos función cien porciento bien.

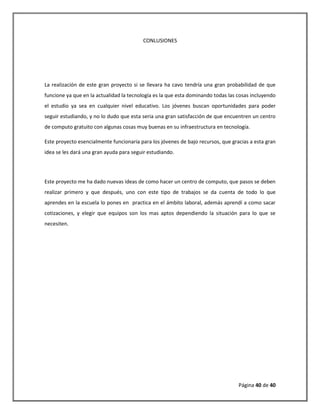

40. Página 40 de 40
CONLUSIONES
La realización de este gran proyecto si se llevara ha cavo tendría una gran probabilidad de que funcione ya que en la actualidad la tecnología es la que esta dominando todas las cosas incluyendo el estudio ya sea en cualquier nivel educativo. Los jóvenes buscan oportunidades para poder seguir estudiando, y no lo dudo que esta seria una gran satisfacción de que encuentren un centro de computo gratuito con algunas cosas muy buenas en su infraestructura en tecnología.
Este proyecto esencialmente funcionaria para los jóvenes de bajo recursos, que gracias a esta gran idea se les dará una gran ayuda para seguir estudiando.
Este proyecto me ha dado nuevas ideas de como hacer un centro de computo, que pasos se deben realizar primero y que después, uno con este tipo de trabajos se da cuenta de todo lo que aprendes en la escuela lo pones en practica en el ámbito laboral, además aprendí a como sacar cotizaciones, y elegir que equipos son los mas aptos dependiendo la situación para lo que se necesiten.
