1. Puertos y conectores
Nombre: Carlos Gómez
Materia: Hardware

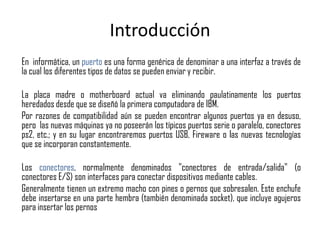

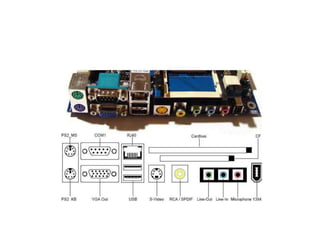

3. Introducción
En informática, un puerto es una forma genérica de denominar a una interfaz a través de
la cual los diferentes tipos de datos se pueden enviar y recibir.
La placa madre o motherboard actual va eliminando paulatinamente los puertos
heredados desde que se diseñó la primera computadora de IBM.
Por razones de compatibilidad aún se pueden encontrar algunos puertos ya en desuso,
pero las nuevas máquinas ya no poseerán los típicos puertos serie o paralelo, conectores
ps2, etc.; y en su lugar encontraremos puertos USB, Fireware o las nuevas tecnologías
que se incorporan constantemente.
Los conectores, normalmente denominados "conectores de entrada/salida" (o
conectores E/S) son interfaces para conectar dispositivos mediante cables.
Generalmente tienen un extremo macho con pines o pernos que sobresalen. Este enchufe
debe insertarse en una parte hembra (también denominada socket), que incluye agujeros
para insertar los pernos

4. •

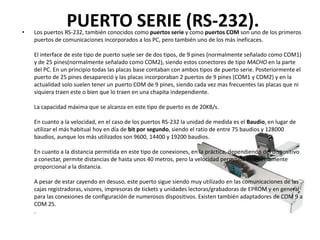

PUERTO SERIE (RS-232).
Los puertos RS-232, también conocidos como puertos serie y como puertos COM son uno de los primeros
puertos de comunicaciones incorporados a los PC, pero también uno de los más ineficaces.
El interface de este tipo de puerto suele ser de dos tipos, de 9 pines (normalmente señalado como COM1)
y de 25 pines(normalmente señalado como COM2), siendo estos conectores de tipo MACHO en la parte
del PC. En un principio todas las placas base contaban con ambos tipos de puerto serie. Posteriormente el
puerto de 25 pines desapareció y las placas incorporaban 2 puertos de 9 pines (COM1 y COM2) y en la
actualidad solo suelen tener un puerto COM de 9 pines, siendo cada vez mas frecuentes las placas que ni
siquiera traen este o bien que lo traen en una chapita independiente.
La capacidad máxima que se alcanza en este tipo de puerto es de 20KB/s.
En cuanto a la velocidad, en el caso de los puertos RS-232 la unidad de medida es el Baudio, en lugar de
utilizar el más habitual hoy en día de bit por segundo, siendo el ratio de entre 75 baudios y 128000
baudios, aunque los más utilizados son 9600, 14400 y 19200 baudios.
En cuanto a la distancia permitida en este tipo de conexiones, en la práctica, dependiendo del dispositivo
a conectar, permite distancias de hasta unos 40 metros, pero la velocidad permitida es inversamente
proporcional a la distancia.
A pesar de estar cayendo en desuso, este puerto sigue siendo muy utilizado en las comunicaciones de las
cajas registradoras, visores, impresoras de tickets y unidades lectoras/grabadoras de EPROM y en general
para las conexiones de configuración de numerosos dispositivos. Existen también adaptadores de COM 9 a
COM 25.
.

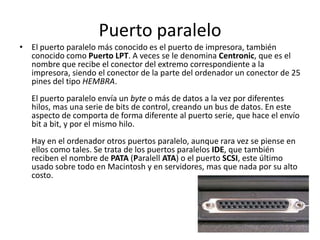

5. Puerto paralelo
• El puerto paralelo más conocido es el puerto de impresora, también
conocido como Puerto LPT. A veces se le denomina Centronic, que es el
nombre que recibe el conector del extremo correspondiente a la
impresora, siendo el conector de la parte del ordenador un conector de 25
pines del tipo HEMBRA.
El puerto paralelo envía un byte o más de datos a la vez por diferentes
hilos, mas una serie de bits de control, creando un bus de datos. En este
aspecto de comporta de forma diferente al puerto serie, que hace el envío
bit a bit, y por el mismo hilo.
Hay en el ordenador otros puertos paralelo, aunque rara vez se piense en
ellos como tales. Se trata de los puertos paralelos IDE, que también
reciben el nombre de PATA (Paralell ATA) o el puerto SCSI, este último
usado sobre todo en Macintosh y en servidores, mas que nada por su alto
costo.

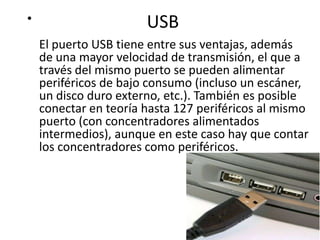

6. • USB
El puerto USB tiene entre sus ventajas, además
de una mayor velocidad de transmisión, el que a
través del mismo puerto se pueden alimentar
periféricos de bajo consumo (incluso un escáner,
un disco duro externo, etc.). También es posible
conectar en teoría hasta 127 periféricos al mismo
puerto (con concentradores alimentados
intermedios), aunque en este caso hay que contar
los concentradores como periféricos.

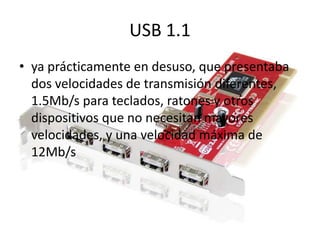

7. USB 1.1
• ya prácticamente en desuso, que presentaba
dos velocidades de transmisión diferentes,
1.5Mb/s para teclados, ratones y otros
dispositivos que no necesitan mayores
velocidades, y una velocidad máxima de
12Mb/s

8. USB 2.0
• aparecido en abril de 2.000 ante la necesidad
de una mayor velocidad de transmisión,
llegando esta hasta los 480Mb/s teóricos (en
la práctica es muy difícil alcanzar esa
velocidad).

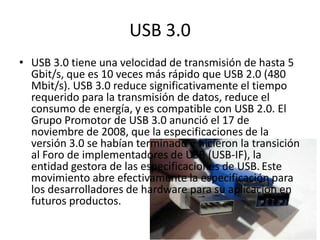

9. USB 3.0
• USB 3.0 tiene una velocidad de transmisión de hasta 5
Gbit/s, que es 10 veces más rápido que USB 2.0 (480
Mbit/s). USB 3.0 reduce significativamente el tiempo
requerido para la transmisión de datos, reduce el
consumo de energía, y es compatible con USB 2.0. El
Grupo Promotor de USB 3.0 anunció el 17 de
noviembre de 2008, que la especificaciones de la
versión 3.0 se habían terminado e hicieron la transición
al Foro de implementadores de USB (USB-IF), la
entidad gestora de las especificaciones de USB. Este
movimiento abre efectivamente la especificación para
los desarrolladores de hardware para su aplicación en
futuros productos.

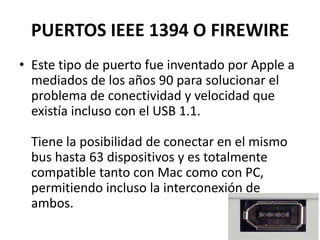

10. PUERTOS IEEE 1394 O FIREWIRE
• Este tipo de puerto fue inventado por Apple a
mediados de los años 90 para solucionar el
problema de conectividad y velocidad que
existía incluso con el USB 1.1.
Tiene la posibilidad de conectar en el mismo
bus hasta 63 dispositivos y es totalmente
compatible tanto con Mac como con PC,
permitiendo incluso la interconexión de
ambos.

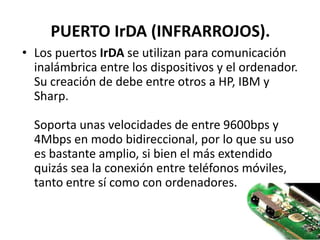

11. PUERTO IrDA (INFRARROJOS).
• Los puertos IrDA se utilizan para comunicación
inalámbrica entre los dispositivos y el ordenador.
Su creación de debe entre otros a HP, IBM y
Sharp.
Soporta unas velocidades de entre 9600bps y
4Mbps en modo bidireccional, por lo que su uso
es bastante amplio, si bien el más extendido
quizás sea la conexión entre teléfonos móviles,
tanto entre sí como con ordenadores.

12. CONEXIONES ETHERNET (RJ-45).
• Este tipo de conexión está presente hoy en día en la
práctica totalidad de las placas base a la venta, y por
consiguiente en los ordenadores que se venden, siendo
muy utilizado para las conexiones red, incluidas las
conexiones a Internet por router.
Este tipo de conexiones recibe el nombre de la
tecnología empleada en este tipo de conexiones, cuyo
uso principal son las conexiones de red, aunque
también se pueden usar para conectar dispositivos que
trabajen bajo el estándar IEEE 802.3. De entre estos
dispositivos, quizás el que puede resultar más familiar
son las impresoras con conexión de red.

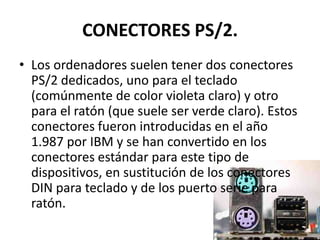

13. CONECTORES PS/2.
• Los ordenadores suelen tener dos conectores
PS/2 dedicados, uno para el teclado
(comúnmente de color violeta claro) y otro
para el ratón (que suele ser verde claro). Estos
conectores fueron introducidas en el año
1.987 por IBM y se han convertido en los
conectores estándar para este tipo de
dispositivos, en sustitución de los conectores
DIN para teclado y de los puerto serie para
ratón.

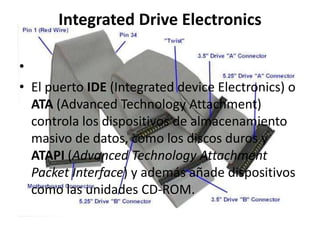

14. Integrated Drive Electronics
•
• El puerto IDE (Integrated device Electronics) o
ATA (Advanced Technology Attachment)
controla los dispositivos de almacenamiento
masivo de datos, como los discos duros y
ATAPI (Advanced Technology Attachment
Packet Interface) y además añade dispositivos
como las unidades CD-ROM.

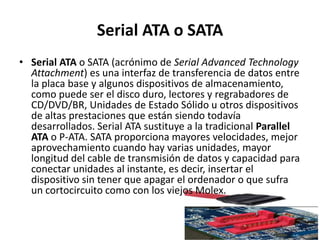

15. Serial ATA o SATA
• Serial ATA o SATA (acrónimo de Serial Advanced Technology
Attachment) es una interfaz de transferencia de datos entre
la placa base y algunos dispositivos de almacenamiento,
como puede ser el disco duro, lectores y regrabadores de
CD/DVD/BR, Unidades de Estado Sólido u otros dispositivos
de altas prestaciones que están siendo todavía
desarrollados. Serial ATA sustituye a la tradicional Parallel
ATA o P-ATA. SATA proporciona mayores velocidades, mejor
aprovechamiento cuando hay varias unidades, mayor
longitud del cable de transmisión de datos y capacidad para
conectar unidades al instante, es decir, insertar el
dispositivo sin tener que apagar el ordenador o que sufra
un cortocircuito como con los viejos Molex.

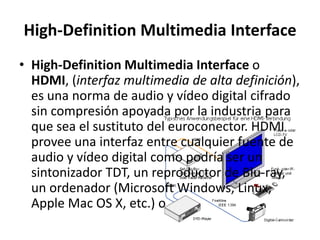

16. High-Definition Multimedia Interface
• High-Definition Multimedia Interface o
HDMI, (interfaz multimedia de alta definición),
es una norma de audio y vídeo digital cifrado
sin compresión apoyada por la industria para
que sea el sustituto del euroconector. HDMI
provee una interfaz entre cualquier fuente de
audio y vídeo digital como podría ser un
sintonizador TDT, un reproductor de Blu-ray,
un ordenador (Microsoft Windows, Linux,
Apple Mac OS X, etc.) o
