El documento describe diferentes tipos de puertos y ranuras en una placa base de computadora, incluyendo PCI Express para tarjetas de expansión, PCI y AGP para tarjetas de red, sonido y gráficas, ranuras para memoria DDR, conectores para discos duros IDE y SATA, y sockets como Socket 775 y Socket 939 para procesadores Intel y AMD. También describe ranuras AMR y CNR para tarjetas de audio, modems y red, y fuentes de alimentación AT y ATX.

1. Puertos InternosIntegrantes:Yunis QuinteroEduardo ThomasGustavo Tamayo

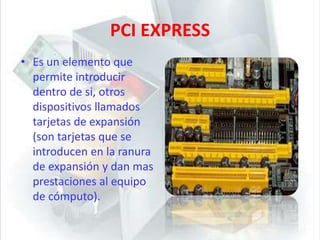

2. PCI EXPRESSEs un elemento que permite introducir dentro de si, otros dispositivos llamados tarjetas de expansión (son tarjetas que se introducen en la ranura de expansión y dan mas prestaciones al equipo de cómputo).

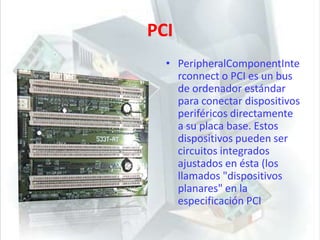

3. PCIPeripheralComponentInterconnect o PCI es un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI

4. Las más populares para módems internos, tarjetas de red y de sonido.AGPSLOTS DE MEMORIADDR

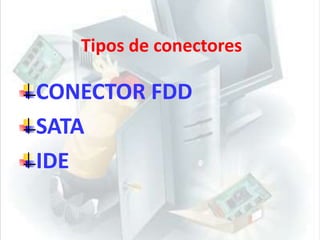

5. Tipos de conectoresCONECTOR FDDSATAIDE

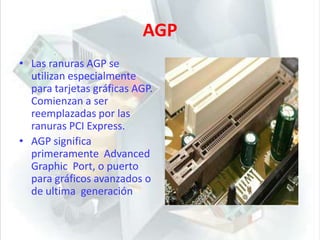

6. AGPLas ranuras AGP se utilizan especialmente para tarjetas gráficas AGP. Comienzan a ser reemplazadas por las ranuras PCI Express.AGP significa primeramente Advanced Graphic Port, o puerto para gráficos avanzados o de ultima generación

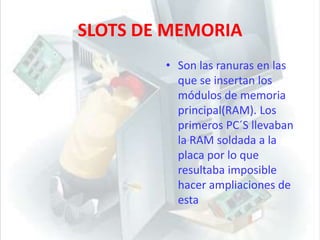

7. SLOTS DE MEMORIASon las ranuras en las que se insertan los módulos de memoria principal(RAM). Los primeros PC´S llevaban la RAM soldada a la placa por lo que resultaba imposible hacer ampliaciones de esta

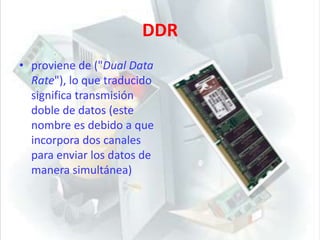

8. DDRproviene de ("Dual Data Rate"), lo que traducido significa transmisión doble de datos (este nombre es debido a que incorpora dos canales para enviar los datos de manera simultánea)

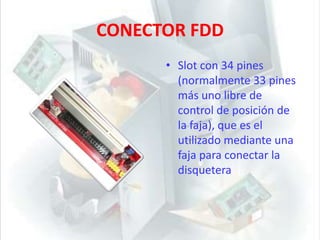

9. CONECTOR FDDSlot con 34 pines (normalmente 33 pines más uno libre de control de posición de la faja), que es el utilizado mediante una faja para conectar la disquetera

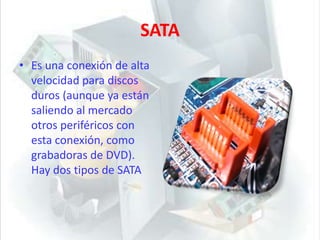

10. SATAEs una conexión de alta velocidad para discos duros (aunque ya están saliendo al mercado otros periféricos con esta conexión, como grabadoras de DVD). Hay dos tipos de SATA

11. IDEEs la conexión utilizada para los discos duros, con una tasa de transferencia máxima de 133 Mbps, lectores de CD, de DVD, regrabadoras de DVD y algún que otro periférico, como los lectores IOMEGA ZIP.

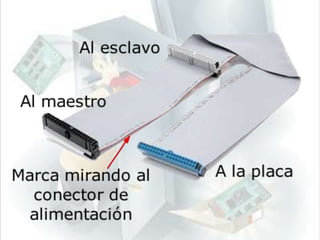

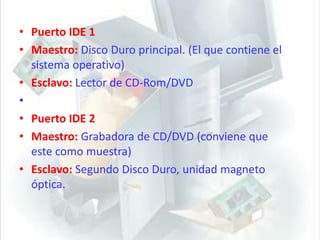

12. Puerto IDE 1Maestro: Disco Duro principal. (El que contiene el sistema operativo)Esclavo: Lector de CD-Rom/DVD Puerto IDE 2Maestro: Grabadora de CD/DVD (conviene que este como muestra)Esclavo:Segundo Disco Duro, unidad magneto óptica.

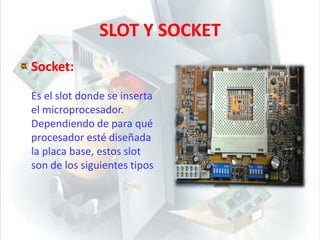

14. SLOT Y SOCKETSocket:Es el slot donde se inserta el microprocesador. Dependiendo de para qué procesador esté diseñada la placa base, estos slot son de los siguientes tipos

15. Socket LGA 775Para la gama INTEL (Celaron y P4), del tipo 775, con 775 contactos. Este socket tuene la particularidad de conectar con el procesador mediante contactos, en vez de mediante pines, que era lo normal hasta ese momento.

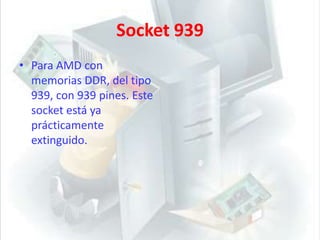

16. Socket 939Para AMD con memorias DDR, del tipo 939, con 939 pines. Este socket está ya prácticamente extinguido.

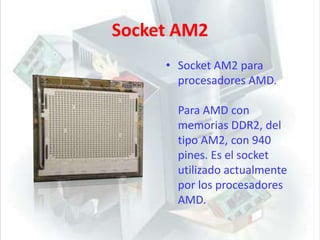

17. Socket AM2Socket AM2 para procesadores AMD.Para AMD con memorias DDR2, del tipo AM2, con 940 pines. Es el socket utilizado actualmente por los procesadores AMD.

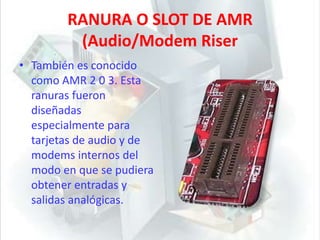

18. RANURA O SLOT DE AMR (Audio/Modem RiserTambién es conocido como AMR 2 0 3. Esta ranuras fueron diseñadas especialmente para tarjetas de audio y de modems internos del modo en que se pudiera obtener entradas y salidas analógicas.

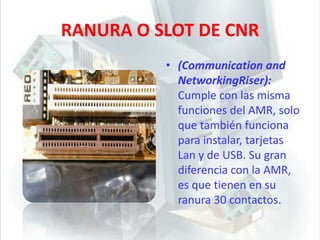

19. RANURA O SLOT DE CNR (Communication and NetworkingRiser): Cumple con las misma funciones del AMR, solo que también funciona para instalar, tarjetas Lan y de USB. Su gran diferencia con la AMR, es que tienen en su ranura 30 contactos.

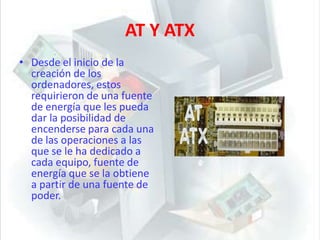

20. AT Y ATXDesde el inicio de la creación de los ordenadores, estos requirieron de una fuente de energía que les pueda dar la posibilidad de encenderse para cada una de las operaciones a las que se le ha dedicado a cada equipo, fuente de energía que se la obtiene a partir de una fuente de poder.
