Este documento presenta el diseño de cableado estructurado para el Pabellón 16 de la UNAN-Managua. Incluye un análisis de la información necesaria, como las necesidades del cliente, el dimensionamiento de la red y la ubicación de elementos. Luego muestra un esquema de la red propuesta, con extracción de señal desde el TIC mediante tubería aérea hasta un nodo de donde se distribuirá la red inalámbrica a dos laboratorios. Finalmente incluye un presupuesto detallado de los materiales y mano de obra

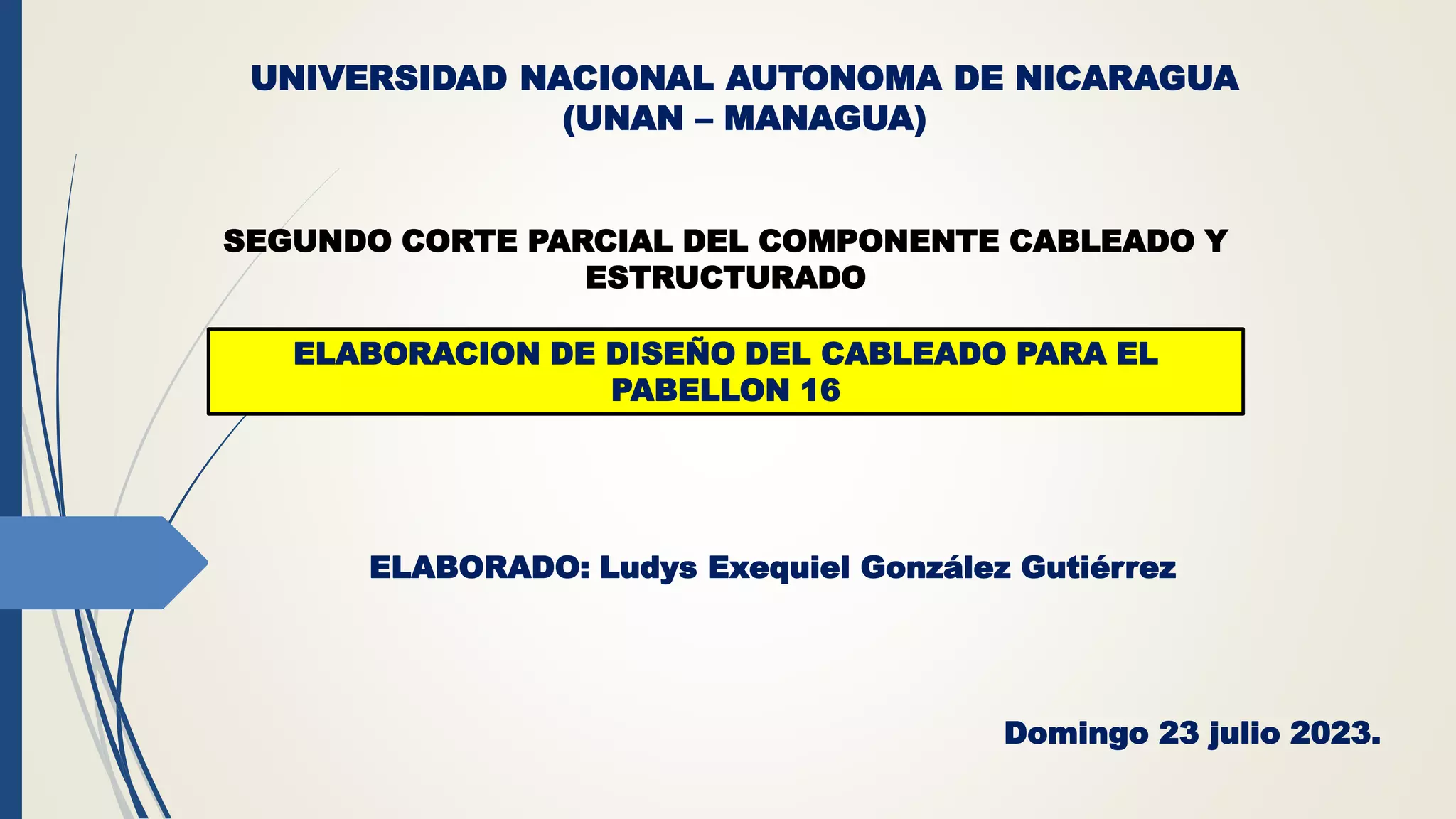

1. UNIVERSIDAD NACIONAL AUTONOMA DE NICARAGUA
(UNAN – MANAGUA)
SEGUNDO CORTE PARCIAL DEL COMPONENTE CABLEADO Y
ESTRUCTURADO
ELABORACION DE DISEÑO DEL CABLEADO PARA EL
PABELLON 16
ELABORADO: Ludys Exequiel González Gutiérrez
Domingo 23 julio 2023.

2. PROYECTO DE CABLEADO ESTRUCTURADO
 ANALISIS Y OBTENCIÓN DE INFORMACIÓN
 El primer paso para abordar un proyecto de cualquier naturaleza es
obtener la información. Pero, ¿qué información es necesaria para la
puesta en servicio de una red de área local?
 En primer lugar, como en todos los proyectos, es necesario conocer en
detalle:
 Cuáles son las necesidades del cliente, (qué uso va a dar a la red.)
 Características y peculiaridades que puedan afectar al diseño de la red.
ej.:
 Tipo de infraestructuras (superficial, empotrado, aéreo, subterráneo, mixta)
Número de personas que lo utilizarán (Total pts.) Elementos informáticos
que harán uso de la red, (CPU, impresora y otros dispositivos periféricos)
etc.

3.  También tomando en cuenta ciertos factores como: Ej:
Ubicación exacta.
Tipo de red que se necesita (LAN, WAN, Cableada, Wireless o
mixta)
Tipo de tendido (Aéreo, Subterráneo o mixto)
Cantidad de puntos. (Ya sean Puntos: Sencillos, dobles, triples o
de 4 salidas. Etc.)
 DIMENSIONADO
 Uno de los pasos que se deberá llevar a cabo en la planificación de la
red es el adecuado dimensionado del sistema de cableado
estructurado. A continuación, se exponen algunos criterios generales
para llevar a cabo el dimensionado de los diferentes elementos que
formarán parte de dicho sistema de cableado estructurado.

4. ► Dónde se encuentra el punto de demarcación, es decir, la acometida del
exterior al interior del edificio de los operadores de telecomunicaciones
que proporcionen los servicios de datos al cliente.
► Ubicación de la sala de telecomunicaciones. Si no existe, habrá que
decidir dónde establecerla. La existencia de falsos suelos o falsos techos
para el tendido del cableado.
► La existencia de “bajadas” o conductos verticales para la instalación del
cableado vertical. Disposición de las áreas de trabajo, donde estarán
ubicados los usuarios de la red.
► La implementación de una red inalámbrica implica también tomar en
cuenta las dimisiones para dar una señal uniforme.
 ALGUNOS ELEMENTOS EN LOS QUE HAY QUE PENSAR EN EL
PRIMER CONTACTO VISUAL DE LAS NECESIDADES DE RED DEL
CLIENTE SON:

5. RESULTADO DE LOS ESTUDIOS
 Tenemos el esquema que se mostrará a continuación.
 A como se podrá apreciar en el esquema siguiente se utilizó la
extracción de la red desde el TIC mediante vía Aérea utilizando una
cubierta de protección de tubos metálicos galvanizados hasta el
NODO donde se hará el debido subneteo para distribuir la red en los 2
laboratorios con capacidad suficiente para 20 estudiantes o
trabajadores ya sea mediante conexión por cable o Inalámbrica, esta
red está diseñada para que a futuro pueda alimentar
aproximadamente 3 laboratorios u oficinas más, los cuales quedan a
gusto y petición del cliente.

6. PRESUPUESTO
Nº PRODUCTO CANTIDAD
PRECIO
UNITARIO
PRECIO TOTAL
1
35030161 Patch Panel Gigalan Cat.6 De 24
Puertos - Linea Sta 3 $ 2,044 $ 6132
2
TP-LINK TL-SG1024 10/100/1000Mbps 24-Port
Gigabit 19-inch Rackmountable Switch, 48Gbps
Capacity
3 $100 $300
3 Cable Rj45 categoría 5 240 mts $2 $480
4
Dell PowerEdge 2650 Dual Xeon 2.8Ghz
4GB 2TB 5x73GB 2U - No OS
1 $800 $800
5 Cable Rj45 categoría 6 45 mts $2.25 $101.25
6 Conector Rj45 200 $0.25 $50
7 Conector Rj45 hembra caja 25 1 $30 $30
8 Router WAP4410N 3 $480 $1440
9
Gabinete con puertas de vidrio marca
Fayser
1 $140 $140
10 Canaletas para cable 200 mts $1 $200
11 Cable coaxial 10 mts $3 $300
12 Tubo Galvanizado EMT de 1 1/2pulgadas 17 mts $81.38 $488.33
13 Cajas de registro 4 $85.72 $342.88
14 Mano de obra $650 $650
Total $12894.46
