El documento presenta el rediseño del cableado estructurado y la configuración de la red de las facultades de Ingeniería Eléctrica y Mecánica para implementar oficinas de investigación. Se propone implementar un nuevo cableado categoría 6A, cuartos de telecomunicaciones y equipos, y configurar la red inalámbrica de una sala de reuniones. Se detallan los componentes, equipos y costos requeridos para la nueva infraestructura de red.

1. INDICE
RESUMEN
INTRODUCCION
DESCRIPCIÓN Y ANÁLISIS
ÁMBITO
PLANTEAMIENTO DEL PROBLEMA
FORMULACIÓN DEL PROBLEMA
SISTEMATIZACIÓN DEL PROBLEMA
OBJETIVOS DE LA INVESTIGACIÓN
OBJETIVO GENERAL
OBJETIVOS ESPECÍFICOS
ALCANCE
ORGANIZACIÓN
EVALUACIÓN
JUSTIFICACIÓN PRÁCTICA DEL PROYECTO
ANÁLISIS DE LA SITUACIÓN ACTUAL
DESCRIPCIÓN
PROPUESTA
DISEÑO DEL SISTEMA DE CABLEADO ESTRUCTURADO
IMPLEMENTACIÓN DEL SISTEMA DE CABLEADO
CUARTO DE TELECOMUNICACIONES
CONFIGURACIÓN DE LA RED INALÁMBRICA
José Coronel
Walter Bajaña

2. RESUMEN
El presente proyecto plantea el rediseño de las aulas del viejo bloque de la FIEC y de Mecánica
para la implementación de oficinas de investigación, una sala de reuniones, dos cuartos de
telecomunicaciones y un cuarto de equipos.
A continuación se detallarán todos los cambios que se realizarán y lo nuevo a implementar.
Se describen los ámbito, planteamiento del problema, formulación del problema, objetivos,
alcance.
Se diseña un nuevo cableado de voz y datos, y la configuración de toda la red.
INTRODUCCION
La presente investigación se centra en analizar la situación actual del viejo bloque de la FIEC,
además de la medición del mismo para la determinación de los requerimientos y el
establecimiento del diseño de la solución más adecuada para implementar oficinas en las aulas, así
como los puntos de datos para las computadoras y teléfonos IP, entre otros que detallaremos más
adelante.
Dicha solución deberá fundamentarse en las necesidades actuales y futuras y deberá considerar
todos los aspectos de la tecnología a utilizar, así como la infraestructura de cada uno de los
bloques.
Además, las especificaciones de la red permitirán la transmisión de voz sobre IP, así mismo la
posibilidad de migración a IPv6 si en un momento determinado se necesitase.
La red tendrá medios de conexión, estaciones de trabajo, equipos de red, cámaras Web,
servidores, centro de acceso para cada puerta, sistema de voceo y un Access Point.
ÁMBITO ACTUAL
Las facultades de la FIEC y Mecánica se unen para formar una empresa dedicada a la investigación
de nuevas tecnologías para la automatización en sembríos de arroz.
Los bloques cuentan con personal administrativo para las oficinas y personal técnico que
administrará la red y le dará mantenimiento, ellos trabajarán en la misma Universidad.
José Coronel
Walter Bajaña

3. PLANTEAMIENTO DEL PROBLEMA
Los problemas más importantes son:
● Actualmente el bloque de aulas tiene una red pequeña pero con el cambio a oficinas y
todos los puntos de datos, esta red no alcanza para las peticiones de los requerimientos
actuales.
● Además el cableado estructurado no se rige con normas y estándares de
implementación para las oficinas que se quieren implementar ahora.
SISTEMATIZACIÓN DEL PROBLEMA
¿Cómo se implementará el cableado estructurado en las oficinas?
¿Cuál será la distribución de los puntos de red dentro de las nuevas oficinas?
¿Cómo mejorará la velocidad de transmisión de la información?
¿Cuál será la propuesta para resolver el problema de compartir recursos a través de la red?
OBJETIVOS DE LA INVESTIGACIÓN
OBJETIVO GENERAL
Analizar, rediseñar e implementar el cableado estructurado, configuración de la red y
posición de las oficinas para la FIEC y Mecánica.
OBJETIVOS ESPECÍFICOS
● Analizar la Situación Actual de la red de ambas facultades.
● Analizar, diseñar e implementar la nueva propuesta topológica del cableado
estructurado Categoría 6A.
● Organizar el Cuarto de Telecomunicaciones.
● Organizar el Cuarto de Equipos.
● Configurar la Red Inalámbrica.
● Implementar VLAN para la sala de reuniones.
● Revisar las normas vigentes para el diseño de la propuesta de los sistemas de
comunicación las cuales garanticen el funcionamiento adecuado y seguro.
● Inspeccionar el estado actual y las rutas existentes para implementar el tendido del cable
de la red datos.
● Realizar el diseño de la red de voz y datos, y canal de F.O mediante planos digitalizados.
● Elaborar el presupuesto para la implementación de la red de cableado voz y datos.
ALCANCE
Desde el estudio de las instalaciones actuales de la red de voz y datos del viejo bloque de la FIEC y
Mecánica, al análisis de los requerimientos, diseño e implementación de la nueva red de voz
y datos.
José Coronel
Walter Bajaña

4. ORGANIZACIÓN
● Determinar los requerimientos del usuario como número de puntos de red, áreas
de trabajo, cableado estructurado, configuración de equipos y otros.
● Señalar los principales productos y tecnología a implementar.
● Organizar el cronograma de ejecución del proyecto.
EVALUACIÓN
● La organización del proyecto de red debe verificar la eficacia del mismo a partir de
la opinión del jefe.
● Se debe evaluar también el rendimiento de la tecnología empleada.
● Permitir implementar correctivos para el éxito del proyecto, teniendo a los usuarios
como principio y fin para el desarrollo exitoso de la red.
JUSTIFICACIÓN PRÁCTICA DEL PROYECTO
El bloque contará con una red que ofrezca prestaciones adecuadas a sus
Requerimientos que es la implementación de oficinas de investigación, donde será posible la
fácil escalabilidad de la red, esto se logrará implementando un nuevo Sistema de Cableado
Estructurado con cable UTP categoría 6A certificado, un cuarto de telecomunicaciones(TR), un
Cuarto de Equipos(ER) y la configuración de equipos en sitios importantes de las oficinas.
ANÁLISIS DE LA SITUACIÓN ACTUAL
DESCRIPCIÓN
Los bloques de la facultad dispone de una red LAN cuya infraestructura es necesaria para los
estudiantes que reciben clases en las aulas o que pasan por sus alrededores. La red de datos
está conformada por las áreas de oficinas y aulas las cuales trabajan con plataformas Windows 7.
José Coronel
Walter Bajaña

5. PROPUESTA
DISEÑO DEL SISTEMA DE CABLEADO ESTRUCTURADO
IMPLEMENTACIÓN DEL SISTEMA DE CABLEADO
El nuevo Sistema de Cableado de la compañía dispone de 104 puntos de red distribuidos en 72
puntos de datos, 13 puntos de control de acceso para c/puerta y 13 para el sistema de voceo en
todas las áreas de trabajo, 4 puntos para las cámaras de vigilancia y 2 puntos para la sala de
reuniones.
Para la implementación se tomaron ciertas consideraciones como un tendido de tubería para
protección del cable, bandeja metálica para transportar 47 cables desde el cuarto de
telecomunicaciones, provisión de canaletas y accesorios.
El tipo de cable que vamos a utilizar para el exterior que irá de un edificio a otro y que comunicará
las oficinas que se encontrarán en la facultad de Mecánica con las de la FIEC es el “Cable de fibra
óptica monotubo armado metálica con doble cubierta de polietileno (PSP)”, ya que al investigar
optamos por su utilización debido a las ventajas que este nos ofrece tanto al momento de su
instalación como de confiabilidad en transmisión de datos y durabilidad. Este cable puede
contener desde 2 hasta 24 fibras, es multimodo OM3, podemos usarlo tanto en conductos o
instalación subterránea directa.
Para la instalación del cableado exterior utilizaremos haremos un canal por donde pasará la fibra,
como vamos a utilizar un cable reforzado y resistente al agua, roedores y al aplastamiento, hemos
decidido enterrarlo directamente en la tierra sin usar tubería pero teniendo en consideración las
especificaciones para que funcione correctamente como profundidad del canal(zanja), distancia
entre los árboles y algún otro canal que se encuentre en la zona como aguas residuales, eléctrico
que se encuentre por donde va a pasar la F.O.
El cableado aéreo que utilizaremos estará dentro de una canaleta soportada por varillas que
pasará por la parte de afuera de las oficinas, los cables que entren a las oficinas estarán
soportados por escalerillas que se encontrarán sobre el cielo raso de cada oficina.
José Coronel
Walter Bajaña

6. Los cables que irán conectados a las computadoras y a los teléfonos IP bajarán por las paredes de
las oficinas por medio de una tubería delgada hasta llegar a los Face Plate que estarán
perfectamente etiquetados para su futura conexión, los cables que necesiten un recorrido por
fuera de las paredes que se pondrán para las oficinas estarán dentro de pequeñas canaletas.
El uso y la cantidad de los dispositivos y equipos mencionados los describiremos mejor más
adelante, así como el costo de cada uno.
CUARTO DE TELECOMUNICACIONES
Estos equipos se implementarán en el Rack:
Bloque FIEC:
José Coronel
Walter Bajaña
Número Equipo
Organizador
2
Horizontal
2 Switch
1 Central Telefónica
1
Patch panel cat. 6 48
ptos
Bloque Mecánica:
Número Equipo
Organizador
1
Horizontal
1 Switch
1 Central Telefónica
1
Patch panel cat. 6 24
ptos
CUARTO DE EQUIPOS
Este se encontrará en el Bloque de la FIEC y se implementarán los siguientes equipos:
Número Equipo
Organizador
5
Horizontal
2 Switch
2 Router
1 Central Telefónica
3 Patch panel cat. 6
4 Servidores

7. CONFIGURACIÓN DE LA RED INALÁMBRICA
En este proyecto se plantea la configuración de una red inalámbrica para la sala de reuniones
que se encuentra en la parte baja del edificio de la FIEC(actual IEEE), ya que en esta sala los
usuarios requieren la configuración para poder hacer videoconferencias o alguna otra necesidad
mientras se realicen las reuniones. No creemos necesario poner AP en otro lugar del bloque de la
facultad debido a que cada oficina tendrá internet y en los pasillos no habrá gente ajena a este
trabajo.
José Coronel
Walter Bajaña

8. José Coronel
Walter Bajaña

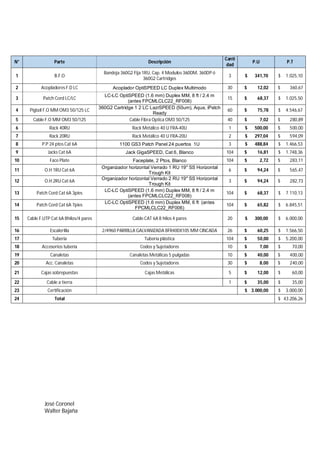

9. N° Parte Descripción Canti
José Coronel
Walter Bajaña
dad P.U P.T
1 B.F.O Bandeja 360G2 Fija 1RU, Cap. 4 Modulos 360DM, 360DP ó
360G2 Cartridges 3 $ 341,70 $ 1.025,10
2 Acopladores F.D LC Acoplador OptiSPEED LC Duplex Multimodo 30 $ 12,02 $ 360,67
3 Patch Cord LC/LC LC-LC OptiSPEED (1.6 mm) Duplex MM, 8 ft / 2.4 m
(antes FPCMLCLC22_RF008) 15 $ 68,37 $ 1.025,50
4 Pigtail F.O MM OM3 50/125 LC 360G2 Cartridge 1 2 LC LazrSPEED (50um), Aqua, iPatch
Ready 60 $ 75,78 $ 4.546,67
5 Cable F.O MM OM3 50/125 Cable Fibra Optica OM3 50/125 40 $ 7,02 $ 280,89
6 Rack 40RU Rack Metálico 40 U FRA-40U 1 $ 500,00 $ 500,00
7 Rack 20RU Rack Metálico 40 U FRA-20U 2 $ 297,04 $ 594,09
8 P.P 24 ptos Cat 6A 1100 GS3 Patch Panel 24 puertos 1U 3 $ 488,84 $ 1.466,53
9 Jacks Cat 6A Jack GigaSPEED, Cat 6, Blanco 104 $ 16,81 $ 1.748,36
10 Face Plate Faceplate, 2 Ptos, Blanco 104 $ 2,72 $ 283,11
11 O.H 1RU Cat 6A Organizador horizontal Verrado 1 RU 19" SS Horizontal
Trough Kit 6 $ 94,24 $ 565,47
12 O.H 2RU Cat 6A Organizador horizontal Verrado 2 RU 19" SS Horizontal
Trough Kit 3 $ 94,24 $ 282,73
13 Patch Cord Cat 6A 3pies LC-LC OptiSPEED (1.6 mm) Duplex MM, 8 ft / 2.4 m
(antes FPCMLCLC22_RF008) 104 $ 68,37 $ 7.110,13
14 Patch Cord Cat 6A 7pies LC-LC OptiSPEED (1.6 mm) Duplex MM, 6 ft (antes
FPCMLCLC22_RF006) 104 $ 65,82 $ 6.845,51
15 Cable F.UTP Cat 6A 8hilos/4 pares Cable CAT 6A 8 hilos 4 pares 20 $ 300,00 $ 6.000,00
16 Escalerilla 2/4960 PARRILLA GALVANIZADA BFR400X105 MM CINCADA 26 $ 60,25 $ 1.566,50
17 Tubería Tubería plástica 104 $ 50,00 $ 5.200,00
18 Accesorios tubería Codos y Sujetadores 10 $ 7,00 $ 70,00
19 Canaletas Canaletas Metálicas 5 pulgadas 10 $ 40,00 $ 400,00
20 Acc. Canaletas Codos y Sujetadores 30 $ 8,00 $ 240,00
21 Cajas sobrepuestas Cajas Metálicas 5 $ 12,00 $ 60,00
22 Cable a tierra 1 $ 35,00 $ 35,00
23 Certificación $ 3.000,00 $ 3.000,00
24 Total $ 43.206,26
