1. Cap 3

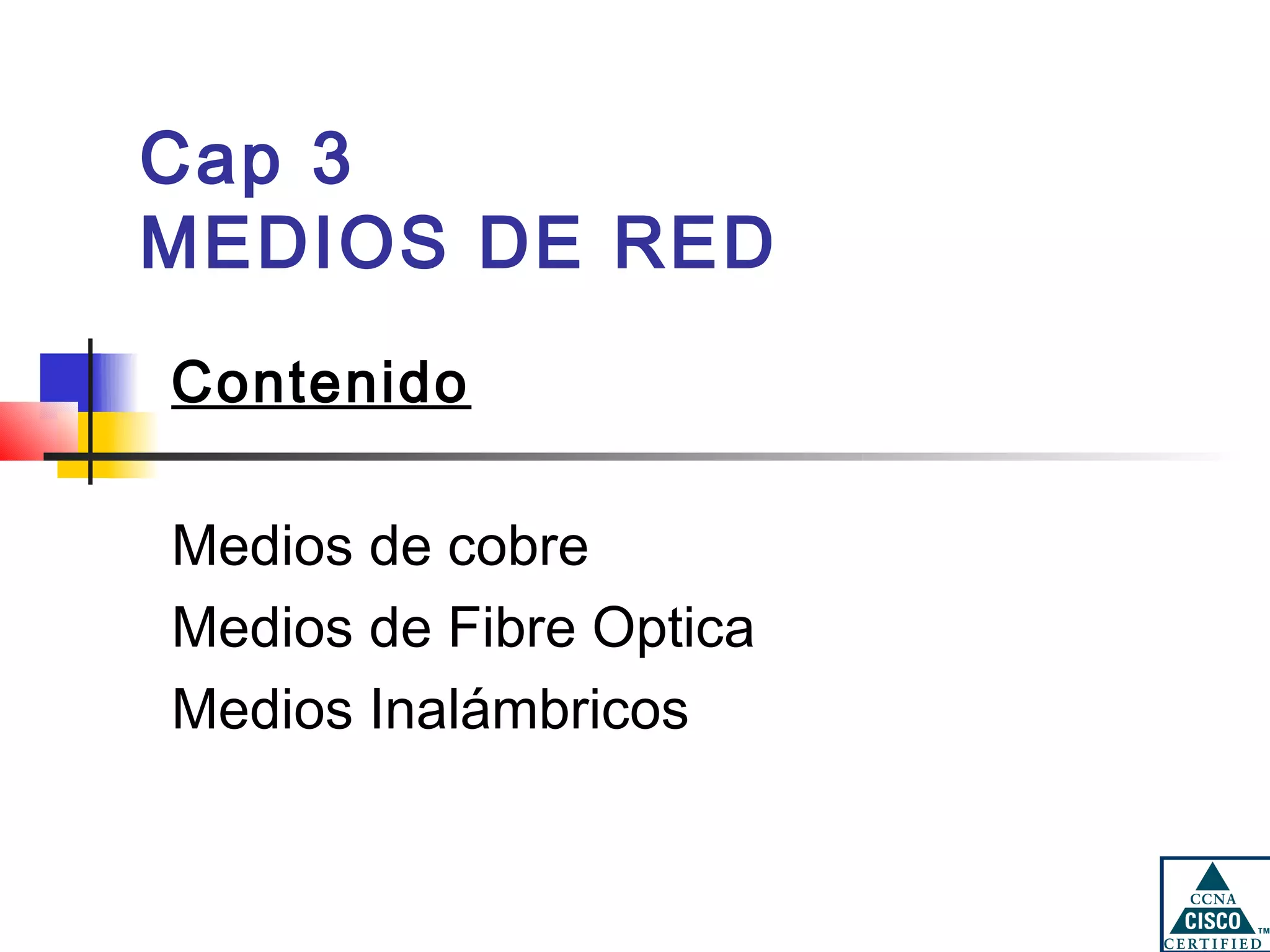

MEDIOS DE RED
Contenido
Medios de cobre
Medios de Fibre Optica
Medios Inalámbricos

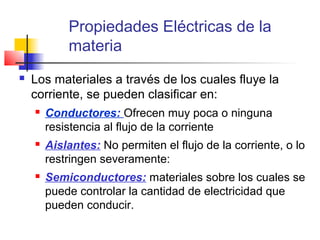

2. Propiedades Eléctricas de la
materia
 Los materiales a través de los cuales fluye la
corriente, se pueden clasificar en:
 Conductores: Ofrecen muy poca o ninguna
resistencia al flujo de la corriente
 Aislantes: No permiten el flujo de la corriente, o lo
restringen severamente:
 Semiconductores: materiales sobre los cuales se
puede controlar la cantidad de electricidad que
pueden conducir.

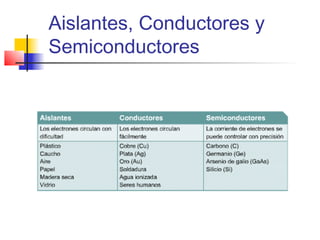

3. Aislantes, Conductores y
Semiconductores

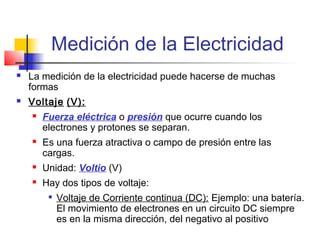

4. Medición de la Electricidad
 La medición de la electricidad puede hacerse de muchas
formas
 Voltaje (V):
 Fuerza eléctrica o presión que ocurre cuando los
electrones y protones se separan.
 Es una fuerza atractiva o campo de presión entre las
cargas.
 Unidad: Voltio (V)
 Hay dos tipos de voltaje:
 Voltaje de Corriente continua (DC): Ejemplo: una batería.
El movimiento de electrones en un circuito DC siempre
es en la misma dirección, del negativo al positivo

5. Medición de la Electricidad


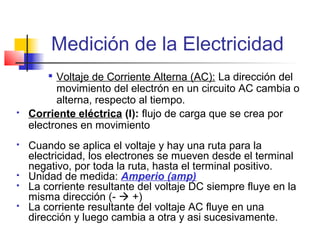

Voltaje de Corriente Alterna (AC): La dirección del
movimiento del electrón en un circuito AC cambia o
alterna, respecto al tiempo.
 Corriente eléctrica (I): flujo de carga que se crea por
electrones en movimiento
 Cuando se aplica el voltaje y hay una ruta para la
electricidad, los electrones se mueven desde el terminal
negativo, por toda la ruta, hasta el terminal positivo.
 Unidad de medida: Amperio (amp)
 La corriente resultante del voltaje DC siempre fluye en la
misma dirección (-  +)
 La corriente resultante del voltaje AC fluye en una
dirección y luego cambia a otra y asi sucesivamente.

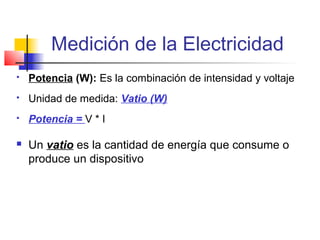

6. Medición de la Electricidad
 Potencia (W): Es la combinación de intensidad y voltaje
 Unidad de medida: Vatio (W)
 Potencia = V * I
 Un vatio es la cantidad de energía que consume o
produce un dispositivo

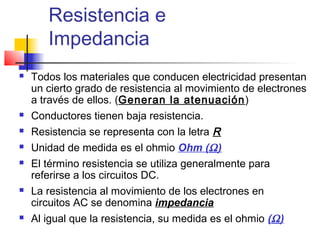

7. Resistencia e
Impedancia
 Todos los materiales que conducen electricidad presentan
un cierto grado de resistencia al movimiento de electrones
a través de ellos. (Generan la atenuación)
 Conductores tienen baja resistencia.
 Resistencia se representa con la letra R
 Unidad de medida es el ohmio Ohm (Ω )
 El término resistencia se utiliza generalmente para
referirse a los circuitos DC.
 La resistencia al movimiento de los electrones en
circuitos AC se denomina impedancia
 Al igual que la resistencia, su medida es el ohmio (Ω )

8. MEDIOS DE COBRE

9. Medios de Cobre

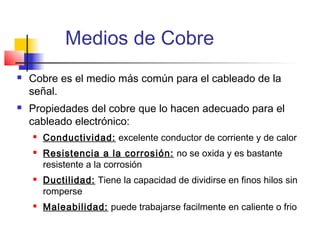

 Cobre es el medio más común para el cableado de la
señal.
 Propiedades del cobre que lo hacen adecuado para el
cableado electrónico:
 Conductividad: excelente conductor de corriente y de calor
 Resistencia a la corrosión: no se oxida y es bastante
resistente a la corrosión
 Ductilidad: Tiene la capacidad de dividirse en finos hilos sin
romperse
 Maleabilidad: puede trabajarse facilmente en caliente o frio

10. Medios de Cobre

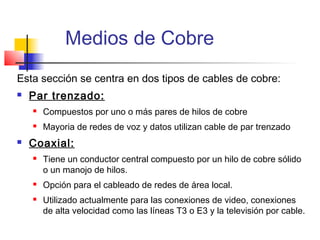

Esta sección se centra en dos tipos de cables de cobre:
 Par trenzado:
 Compuestos por uno o más pares de hilos de cobre
 Mayoria de redes de voz y datos utilizan cable de par trenzado
 Coaxial:
 Tiene un conductor central compuesto por un hilo de cobre sólido
o un manojo de hilos.
 Opción para el cableado de redes de área local.
 Utilizado actualmente para las conexiones de video, conexiones
de alta velocidad como las líneas T3 o E3 y la televisión por cable.

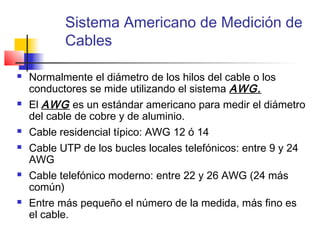

11. Sistema Americano de Medición de
Cables
 Normalmente el diámetro de los hilos del cable o los
conductores se mide utilizando el sistema AWG.
 El AWG es un estándar americano para medir el diámetro
del cable de cobre y de aluminio.
 Cable residencial típico: AWG 12 ó 14
 Cable UTP de los bucles locales telefónicos: entre 9 y 24
AWG
 Cable telefónico moderno: entre 22 y 26 AWG (24 más
común)
 Entre más pequeño el número de la medida, más fino es
el cable.

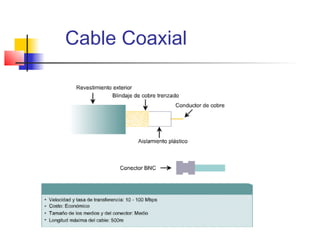

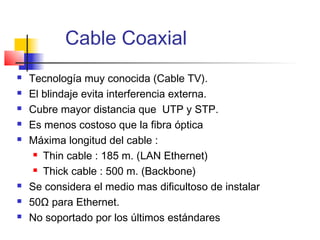

12. Cable Coaxial

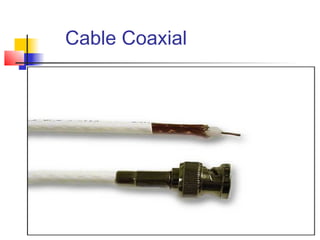

13. Cable Coaxial

14. Cable Coaxial
 Tecnología muy conocida (Cable TV).
 El blindaje evita interferencia externa.
 Cubre mayor distancia que UTP y STP.
 Es menos costoso que la fibra óptica
 Máxima longitud del cable :
 Thin cable : 185 m. (LAN Ethernet)
 Thick cable : 500 m. (Backbone)
 Se considera el medio mas dificultoso de instalar
 50Ω para Ethernet.
 No soportado por los últimos estándares

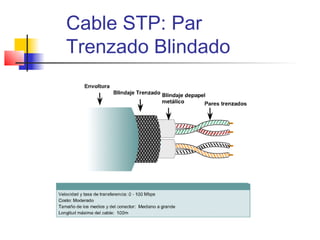

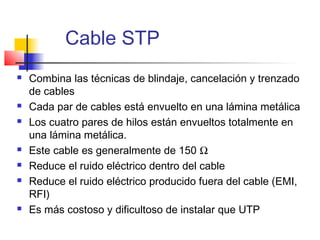

15. Cable STP: Par
Trenzado Blindado

16. Cable STP
 Combina las técnicas de blindaje, cancelación y trenzado
de cables
 Cada par de cables está envuelto en una lámina metálica
 Los cuatro pares de hilos están envueltos totalmente en
una lámina metálica.
 Este cable es generalmente de 150 Ω
 Reduce el ruido eléctrico dentro del cable
 Reduce el ruido eléctrico producido fuera del cable (EMI,
RFI)
 Es más costoso y dificultoso de instalar que UTP

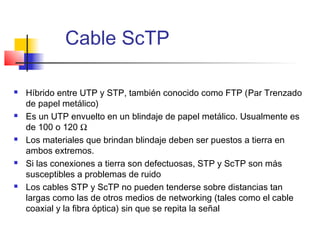

17. Cable ScTP: Par
Trenzado apantallado

18. Cable ScTP
 Híbrido entre UTP y STP, también conocido como FTP (Par Trenzado
de papel metálico)
 Es un UTP envuelto en un blindaje de papel metálico. Usualmente es
de 100 o 120 Ω
 Los materiales que brindan blindaje deben ser puestos a tierra en
ambos extremos.
 Si las conexiones a tierra son defectuosas, STP y ScTP son más
susceptibles a problemas de ruido
 Los cables STP y ScTP no pueden tenderse sobre distancias tan
largas como las de otros medios de networking (tales como el cable
coaxial y la fibra óptica) sin que se repita la señal

19. Cable UTP

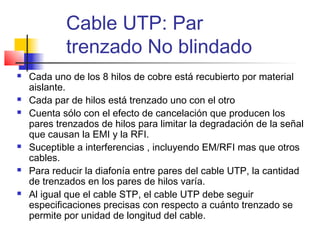

20. Cable UTP: Par
trenzado No blindado
 Cada uno de los 8 hilos de cobre está recubierto por material
aislante.
 Cada par de hilos está trenzado uno con el otro
 Cuenta sólo con el efecto de cancelación que producen los
pares trenzados de hilos para limitar la degradación de la señal
que causan la EMI y la RFI.
 Suceptible a interferencias , incluyendo EM/RFI mas que otros
cables.
 Para reducir la diafonía entre pares del cable UTP, la cantidad
de trenzados en los pares de hilos varía.
 Al igual que el cable STP, el cable UTP debe seguir
especificaciones precisas con respecto a cuánto trenzado se
permite por unidad de longitud del cable.

21. Cable UTP: Par
trenzado No blindado
 Menos costoso , diámetro
de cable mas pequeño, fácil
de instalar.
 Desventajas:
Susceptibilidad al ruido y
máxima longitud del cables
100m.
 100Ω para Ethernet.
 CAT 5 es el más
frecuentemente utilizado y
recomendado (5e o 6)

22. Especificaciones de
Cable
 Los cables tienen diferentes especificaciones y
desempeño.
 Velocidad de transmisión de bits: afectada por el tipo de
conductor usado.
 Tipo de transmisión:

Digital (banda base o digitalmente interpretado)

Análogo (banda amplia)
 Degradación de la señal (atenuación): directamente
relacionado con la distancia que viaja la señal y el tipo de cable
usado.
 Ejemplos de especificaciones de cables para Ethernet:

10BASE-T, 10BASE5, 10BASE2

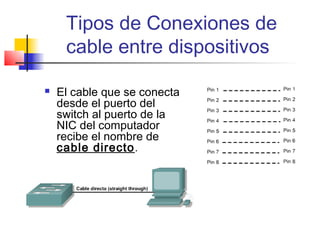

23. Tipos de Conexiones de
cable entre dispositivos
 El cable que se conecta
desde el puerto del
switch al puerto de la
NIC del computador
recibe el nombre de
cable directo .

24. Tipos de Conexiones de
cable entre dispositivos

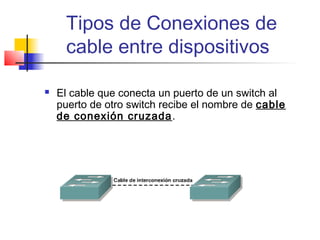

 El cable que conecta un puerto de un switch al
puerto de otro switch recibe el nombre de cable
de conexión cruzada.

25. Tipos de Conexiones de
cable entre dispositivos
 El cable que conecta el
adaptador RJ-45 del
puerto COM del
computador al puerto de
la consola del router o
switch recibe el nombre
de cable rollover.

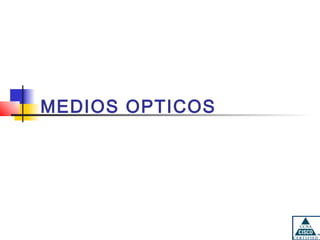

26. MEDIOS OPTICOS

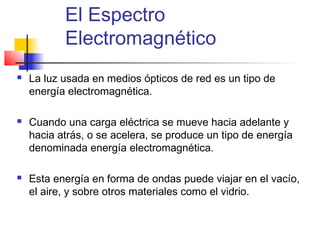

27. El Espectro
Electromagnético
 La luz usada en medios ópticos de red es un tipo de
energía electromagnética.
 Cuando una carga eléctrica se mueve hacia adelante y
hacia atrás, o se acelera, se produce un tipo de energía
denominada energía electromagnética.
 Esta energía en forma de ondas puede viajar en el vacío,
el aire, y sobre otros materiales como el vidrio.

28. El Espectro
Electromagnético

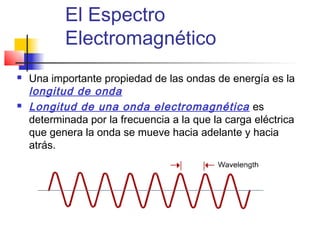

 Una importante propiedad de las ondas de energía es la
longitud de onda
 Longitud de una onda electromagnética es
determinada por la frecuencia a la que la carga eléctrica
que genera la onda se mueve hacia adelante y hacia
atrás.

29. El Espectro
Electromagnético
• Si se ordenan todos los tipos de ondas electromagnéticas
desde la mayor longitud de onda hasta la menor, se crea
un continuo denominado espectro electromagnético
• Las longitudes de onda invisibles al ojo humano son
utilizadas para transmitir datos a través de una fibra
óptica. Estas longitudes de onda son levemente más larga
que las de la luz roja y reciben el nombre de luz infrarroja

30. Modelo del Rayo de Luz
 Las ondas electromagnéticas salen de las fuentes en
líneas rectas llamadas rayos .
 En el vacío, la luz viaja continuamente en líneas
rectas a 300.000 Km por segundo.
 En otros materiales la luz viaja a otras velocidades.

31. Modelo del Rayo de Luz

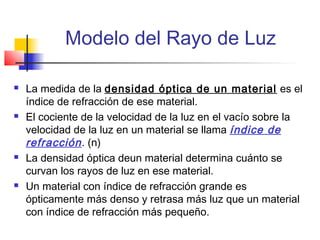

 La medida de la densidad óptica de un material es el
índice de refracción de ese material.
 El cociente de la velocidad de la luz en el vacío sobre la
velocidad de la luz en un material se llama índice de
refracción . (n)
 La densidad óptica deun material determina cuánto se
curvan los rayos de luz en ese material.
 Un material con índice de refracción grande es
ópticamente más denso y retrasa más luz que un material
con índice de refracción más pequeño.

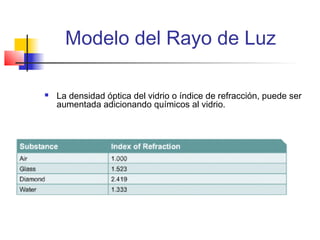

32. Modelo del Rayo de Luz
 La densidad óptica del vidrio o índice de refracción, puede ser
aumentada adicionando químicos al vidrio.

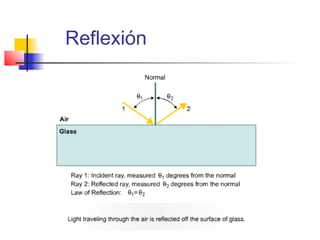

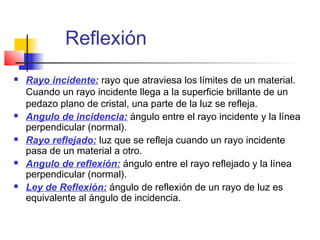

33. Reflexión
 Rayo incidente: rayo que atraviesa los límites de un material.
Cuando un rayo incidente llega a la superficie brillante de un
pedazo plano de cristal, una parte de la luz se refleja.
 Angulo de incidencia: ángulo entre el rayo incidente y la línea
perpendicular (normal).
 Rayo reflejado: luz que se refleja cuando un rayo incidente
pasa de un material a otro.
 Angulo de reflexión: ángulo entre el rayo reflejado y la línea
perpendicular (normal).
 Ley de Reflexión: ángulo de reflexión de un rayo de luz es
equivalente al ángulo de incidencia.

34. Reflexión

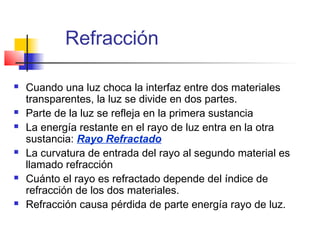

35. Refracción
 Cuando una luz choca la interfaz entre dos materiales
transparentes, la luz se divide en dos partes.
 Parte de la luz se refleja en la primera sustancia
 La energía restante en el rayo de luz entra en la otra
sustancia: Rayo Refractado
 La curvatura de entrada del rayo al segundo material es
llamado refracción
 Cuánto el rayo es refractado depende del índice de
refracción de los dos materiales.
 Refracción causa pérdida de parte energía rayo de luz.

36. Refracción

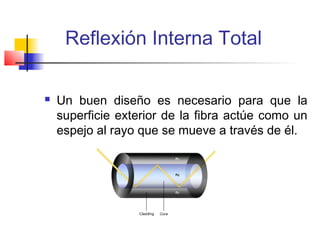

37. Reflexión Interna Total
 Un buen diseño es necesario para que la
superficie exterior de la fibra actúe como un
espejo al rayo que se mueve a través de él.

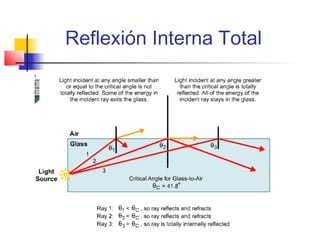

38. Reflexión Interna Total

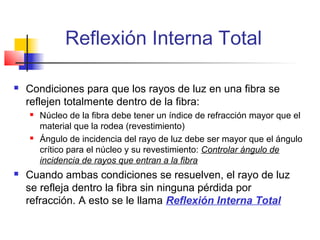

 Condiciones para que los rayos de luz en una fibra se
reflejen totalmente dentro de la fibra:
 Núcleo de la fibra debe tener un índice de refracción mayor que el
material que la rodea (revestimiento)
 Ángulo de incidencia del rayo de luz debe ser mayor que el ángulo
crítico para el núcleo y su revestimiento: Controlar ángulo de
incidencia de rayos que entran a la fibra
 Cuando ambas condiciones se resuelven, el rayo de luz
se refleja dentro la fibra sin ninguna pérdida por
refracción. A esto se le llama Reflexión Interna Total

39. Reflexión Interna Total

40. Reflexión Interna Total

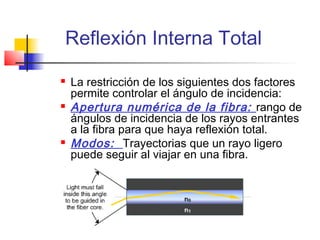

 La restricción de los siguientes dos factores
permite controlar el ángulo de incidencia:
 Apertura numérica de la fibra: rango de
ángulos de incidencia de los rayos entrantes
a la fibra para que haya reflexión total.
 Modos: Trayectorias que un rayo ligero
puede seguir al viajar en una fibra.

41. Fibra Multimodo

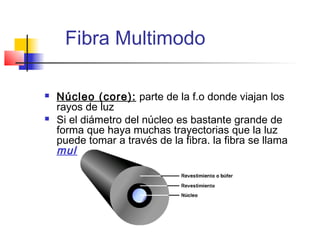

 Núcleo (core): parte de la f.o donde viajan los
rayos de luz
 Si el diámetro del núcleo es bastante grande de
forma que haya muchas trayectorias que la luz
puede tomar a través de la fibra, la fibra se llama
multimodo

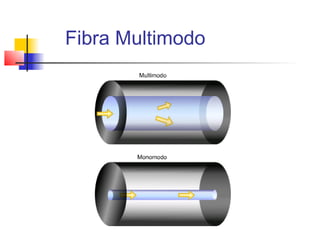

42. Fibra Multimodo

43. Fibra Multimodo

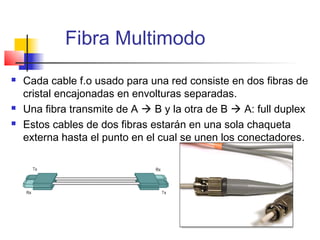

 Cada cable f.o usado para una red consiste en dos fibras de
cristal encajonadas en envolturas separadas.
 Una fibra transmite de A  B y la otra de B  A: full duplex
 Estos cables de dos fibras estarán en una sola chaqueta
externa hasta el punto en el cual se unen los conectadores.

44. Fibra Multimodo
 No hay necesidad de trenzar o blindar, porque ninguna luz
se escapa cuando está dentro de una fibra:
 No hay interferencias con la fibra.
 Común ver varios pares de fibras encajados en el
mismo cable. Un solo cable puede contener de 2 a 48
o más fibras separadas

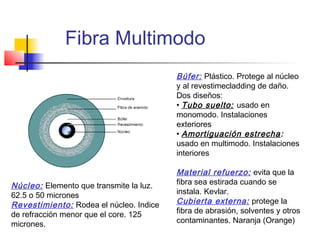

45. Fibra Multimodo
Búfer: Plástico. Protege al núcleo
y al revestimecladding de daño.
Dos diseños:
• Tubo suelto: usado en
monomodo. Instalaciones
exteriores
• Amortiguación estrecha:
usado en multimodo. Instalaciones
interiores
Material refuerzo: evita que la
Núcleo: Elemento que transmite la luz. fibra sea estirada cuando se
62.5 o 50 micrones instala. Kevlar.
Revestimiento: Rodea el núcleo. Indice Cubierta externa: protege la
de refracción menor que el core. 125 fibra de abrasión, solventes y otros
micrones. contaminantes. Naranja (Orange)

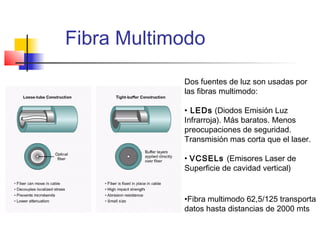

46. Fibra Multimodo
Dos fuentes de luz son usadas por
las fibras multimodo:
• LEDs (Diodos Emisión Luz
Infrarroja). Más baratos. Menos
preocupaciones de seguridad.
Transmisión mas corta que el laser.
• VCSELs (Emisores Laser de
Superficie de cavidad vertical)
•Fibra multimodo 62,5/125 transporta
datos hasta distancias de 2000 mts

47. Fibra Monomodo

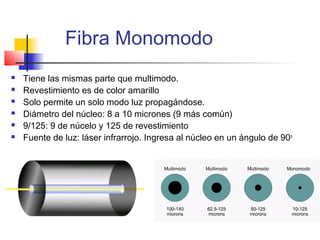

 Tiene las mismas parte que multimodo.
 Revestimiento es de color amarillo
 Solo permite un solo modo luz propagándose.
 Diámetro del núcleo: 8 a 10 micrones (9 más común)
 9/125: 9 de núcelo y 125 de revestimiento
 Fuente de luz: láser infrarrojo. Ingresa al núcleo en un ángulo de 90o

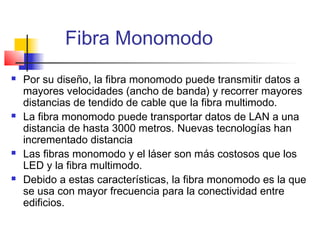

48. Fibra Monomodo
 Por su diseño, la fibra monomodo puede transmitir datos a
mayores velocidades (ancho de banda) y recorrer mayores
distancias de tendido de cable que la fibra multimodo.
 La fibra monomodo puede transportar datos de LAN a una
distancia de hasta 3000 metros. Nuevas tecnologías han
incrementado distancia
 Las fibras monomodo y el láser son más costosos que los
LED y la fibra multimodo.
 Debido a estas características, la fibra monomodo es la que
se usa con mayor frecuencia para la conectividad entre
edificios.

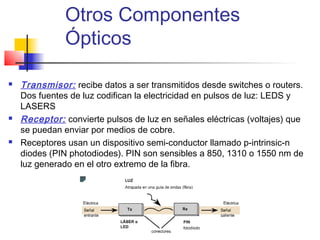

49. Otros Componentes
Ópticos
 Transmisor: recibe datos a ser transmitidos desde switches o routers.
Dos fuentes de luz codifican la electricidad en pulsos de luz: LEDS y
LASERS
 Receptor: convierte pulsos de luz en señales eléctricas (voltajes) que
se puedan enviar por medios de cobre.
 Receptores usan un dispositivo semi-conductor llamado p-intrinsic-n
diodes (PIN photodiodes). PIN son sensibles a 850, 1310 o 1550 nm de
luz generado en el otro extremo de la fibra.

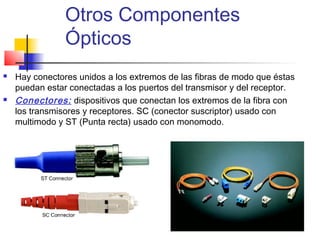

50. Otros Componentes
Ópticos
 Hay conectores unidos a los extremos de las fibras de modo que éstas
puedan estar conectadas a los puertos del transmisor y del receptor.
 Conectores: dispositivos que conectan los extremos de la fibra con
los transmisores y receptores. SC (conector suscriptor) usado con
multimodo y ST (Punta recta) usado con monomodo.

51. Otros Componentes
Ópticos

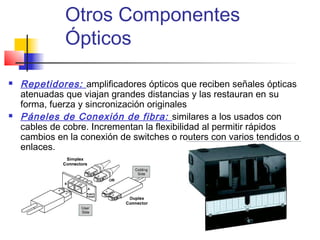

 Repetidores: amplificadores ópticos que reciben señales ópticas
atenuadas que viajan grandes distancias y las restauran en su
forma, fuerza y sincronización originales
 Páneles de Conexión de fibra: similares a los usados con
cables de cobre. Incrementan la flexibilidad al permitir rápidos
cambios en la conexión de switches o routers con varios tendidos o
enlaces.

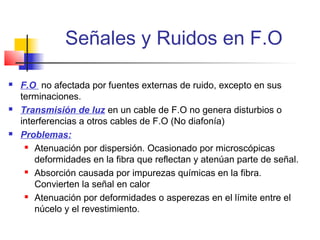

52. Señales y Ruidos en F.O
 F.O no afectada por fuentes externas de ruido, excepto en sus
terminaciones.
 Transmisión de luz en un cable de F.O no genera disturbios o
interferencias a otros cables de F.O (No diafonía)
 Problemas:
 Atenuación por dispersión. Ocasionado por microscópicas
deformidades en la fibra que reflectan y atenúan parte de señal.
 Absorción causada por impurezas químicas en la fibra.
Convierten la señal en calor
 Atenuación por deformidades o asperezas en el límite entre el
núcelo y el revestimiento.

53. Instalación, cuidados y
prueba de F.O
 La mayor causa de la atenuación es una impropia instalación.
 Si la fibra se estira o se curva demasiado, puede causar las
grietas minúsculas en el núcleo que dispersará los rayos de luz.
 Curvas demasiado cerradas pueden cambiar el ángulo de
incidencia del rayo de luz.

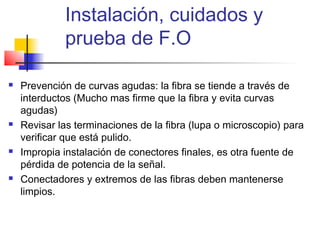

54. Instalación, cuidados y
prueba de F.O
 Prevención de curvas agudas: la fibra se tiende a través de
interductos (Mucho mas firme que la fibra y evita curvas
agudas)
 Revisar las terminaciones de la fibra (lupa o microscopio) para
verificar que está pulido.
 Impropia instalación de conectores finales, es otra fuente de
pérdida de potencia de la señal.
 Conectadores y extremos de las fibras deben mantenerse
limpios.

55. Instalación, cuidados y
prueba de F.O
 Extremos de fibras deben tener cubiertas protectoras para
prevenir daño a los extremos de la fibra.
 Cuando cubiertas se quitan antes de conectar la fibra con
un puerto en un switch o router, los extremos de la fibra
deben ser limpiados. Use paño sin pelusa humedecido con
alcohol isopropilico puro.
 La dispersión, absorción, difusión, incorrecta instalación y
los extremos de fibra sucios son factores que disminuyen la
fuerza de la señal luminosa y se conocen como ruido de
fibra.

56. Instalación, cuidados y
prueba de F.O

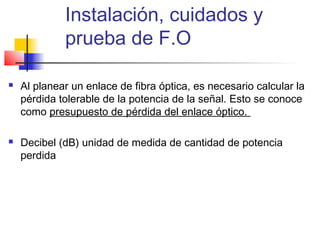

 Al planear un enlace de fibra óptica, es necesario calcular la
pérdida tolerable de la potencia de la señal. Esto se conoce
como presupuesto de pérdida del enlace óptico.
 Decibel (dB) unidad de medida de cantidad de potencia
perdida

57. MEDIOS INALAMBRICOS

58. Comunicaciones Inalámbricas

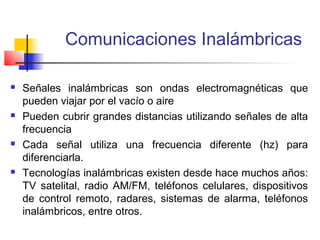

 Señales inalámbricas son ondas electromagnéticas que
pueden viajar por el vacío o aire
 Pueden cubrir grandes distancias utilizando señales de alta
frecuencia
 Cada señal utiliza una frecuencia diferente (hz) para
diferenciarla.
 Tecnologías inalámbricas existen desde hace muchos años:
TV satelital, radio AM/FM, teléfonos celulares, dispositivos
de control remoto, radares, sistemas de alarma, teléfonos
inalámbricos, entre otros.

59. Comunicaciones de datos
Inalámbricas

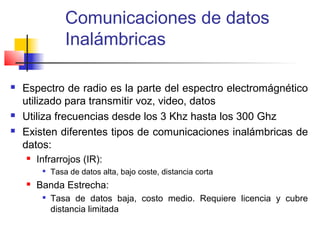

 Espectro de radio es la parte del espectro electromágnético
utilizado para transmitir voz, video, datos
 Utiliza frecuencias desde los 3 Khz hasta los 300 Ghz
 Existen diferentes tipos de comunicaciones inalámbricas de
datos:
 Infrarrojos (IR):
 Tasa de datos alta, bajo coste, distancia corta
 Banda Estrecha:

Tasa de datos baja, costo medio. Requiere licencia y cubre
distancia limitada

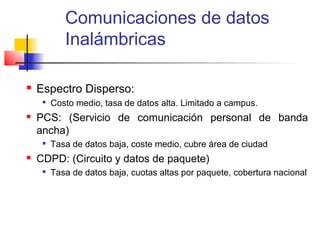

60. Comunicaciones de datos
Inalámbricas
 Espectro Disperso:

Costo medio, tasa de datos alta. Limitado a campus.
 PCS: (Servicio de comunicación personal de banda
ancha)
 Tasa de datos baja, coste medio, cubre área de ciudad
 CDPD: (Circuito y datos de paquete)
 Tasa de datos baja, cuotas altas por paquete, cobertura nacional

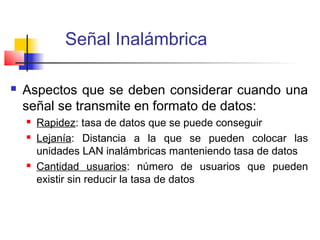

61. Señal Inalámbrica
 Aspectos que se deben considerar cuando una
señal se transmite en formato de datos:
 Rapidez: tasa de datos que se puede conseguir
 Lejanía: Distancia a la que se pueden colocar las
unidades LAN inalámbricas manteniendo tasa de datos
 Cantidad usuarios: número de usuarios que pueden
existir sin reducir la tasa de datos

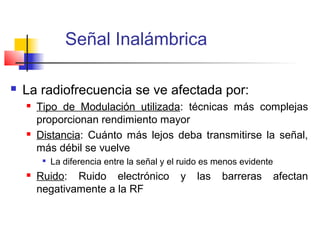

62. Señal Inalámbrica
 La radiofrecuencia se ve afectada por:
 Tipo de Modulación utilizada: técnicas más complejas
proporcionan rendimiento mayor
 Distancia: Cuánto más lejos deba transmitirse la señal,
más débil se vuelve

La diferencia entre la señal y el ruido es menos evidente
 Ruido: Ruido electrónico y las barreras afectan
negativamente a la RF

63. Modulación

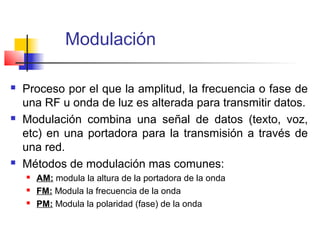

 Proceso por el que la amplitud, la frecuencia o fase de
una RF u onda de luz es alterada para transmitir datos.
 Modulación combina una señal de datos (texto, voz,
etc) en una portadora para la transmisión a través de
una red.
 Métodos de modulación mas comunes:
 AM: modula la altura de la portadora de la onda
 FM: Modula la frecuencia de la onda
 PM: Modula la polaridad (fase) de la onda

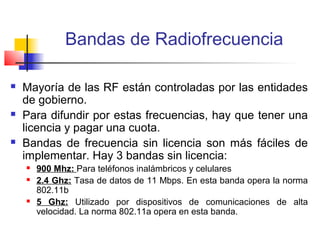

64. Bandas de Radiofrecuencia
 Mayoría de las RF están controladas por las entidades
de gobierno.
 Para difundir por estas frecuencias, hay que tener una
licencia y pagar una cuota.
 Bandas de frecuencia sin licencia son más fáciles de
implementar. Hay 3 bandas sin licencia:
 900 Mhz: Para teléfonos inalámbricos y celulares
 2.4 Ghz: Tasa de datos de 11 Mbps. En esta banda opera la norma
802.11b
 5 Ghz: Utilizado por dispositivos de comunicaciones de alta
velocidad. La norma 802.11a opera en esta banda.

65. Tecnología de Espectro
Disperso

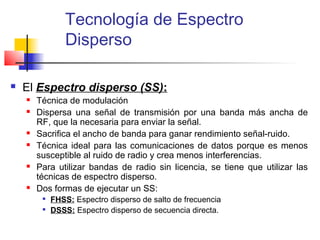

 El Espectro disperso (SS):
 Técnica de modulación
 Dispersa una señal de transmisión por una banda más ancha de
RF, que la necesaria para enviar la señal.
 Sacrifica el ancho de banda para ganar rendimiento señal-ruido.
 Técnica ideal para las comunicaciones de datos porque es menos
susceptible al ruido de radio y crea menos interferencias.
 Para utilizar bandas de radio sin licencia, se tiene que utilizar las
técnicas de espectro disperso.
 Dos formas de ejecutar un SS:
 FHSS: Espectro disperso de salto de frecuencia
 DSSS: Espectro disperso de secuencia directa.

66. Estándares y
Organizaciones

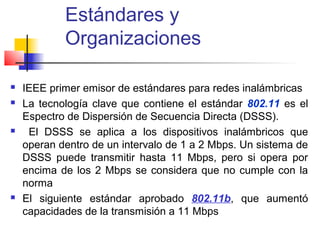

 IEEE primer emisor de estándares para redes inalámbricas
 La tecnología clave que contiene el estándar 802.11 es el
Espectro de Dispersión de Secuencia Directa (DSSS).
 El DSSS se aplica a los dispositivos inalámbricos que
operan dentro de un intervalo de 1 a 2 Mbps. Un sistema de
DSSS puede transmitir hasta 11 Mbps, pero si opera por
encima de los 2 Mbps se considera que no cumple con la
norma
 El siguiente estándar aprobado 802.11b, que aumentó
capacidades de la transmisión a 11 Mbps

67. Estándares y
Organizaciones
 802.11b es también llamado Wi-Fi. Son redes inalámbricas de
alta velocidad que operan a 1, 2, 5.5 y 11 Mbps.
 Son compatibles con 802.11 sin necesidad de sustituir NIC o
puntos de acceso.
 Dispositivos 802.11b logran mayor índice de transferencia de
datos ya que utilizan técnica de codificación diferente a la del
802.11, permitiendo la transferencia de una mayor cantidad de
datos en la misma cantidad de tiempo.
 Mayoría dispositivos 802.11b aún no pueden alcanzar la tasa de
11 Mbps (2 a 4 Mbps)
 802.11a cubre dispositivos WLAN que operan en la banda de
transmisión de lo 5 GHz y transmiten a 54 Mbps

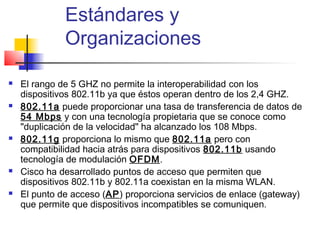

68. Estándares y
Organizaciones
 El rango de 5 GHZ no permite la interoperabilidad con los
dispositivos 802.11b ya que éstos operan dentro de los 2,4 GHZ.
 802.11a puede proporcionar una tasa de transferencia de datos de
54 Mbps y con una tecnología propietaria que se conoce como
"duplicación de la velocidad" ha alcanzado los 108 Mbps.
 802.11g proporciona lo mismo que 802.11a pero con
compatibilidad hacia atrás para dispositivos 802.11b usando
tecnología de modulación OFDM.
 Cisco ha desarrollado puntos de acceso que permiten que
dispositivos 802.11b y 802.11a coexistan en la misma WLAN.
 El punto de acceso (AP) proporciona servicios de enlace (gateway)
que permite que dispositivos incompatibles se comuniquen.

69. Dispositivos y Topologías
NIC WIRELESS interna NIC PCMCIA para Laptop
NIC Wireless USB Externa

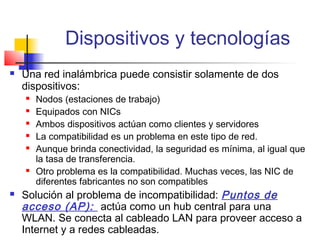

70. Dispositivos y tecnologías
 Una red inalámbrica puede consistir solamente de dos
dispositivos:
 Nodos (estaciones de trabajo)
 Equipados con NICs
 Ambos dispositivos actúan como clientes y servidores
 La compatibilidad es un problema en este tipo de red.
 Aunque brinda conectividad, la seguridad es mínima, al igual que
la tasa de transferencia.
 Otro problema es la compatibilidad. Muchas veces, las NIC de
diferentes fabricantes no son compatibles
 Solución al problema de incompatibilidad: Puntos de
acceso (AP): actúa como un hub central para una
WLAN. Se conecta al cableado LAN para proveer acceso a
Internet y a redes cableadas.

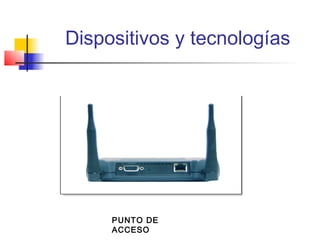

71. Dispositivos y tecnologías
PUNTO DE
ACCESO

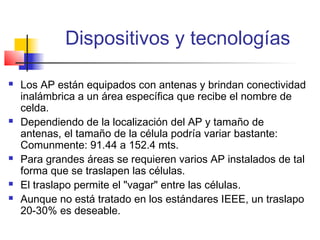

72. Dispositivos y tecnologías
 Los AP están equipados con antenas y brindan conectividad
inalámbrica a un área específica que recibe el nombre de
celda.
 Dependiendo de la localización del AP y tamaño de
antenas, el tamaño de la célula podría variar bastante:
Comunmente: 91.44 a 152.4 mts.
 Para grandes áreas se requieren varios AP instalados de tal
forma que se traslapen las células.
 El traslapo permite el "vagar" entre las células.
 Aunque no está tratado en los estándares IEEE, un traslapo
20-30% es deseable.

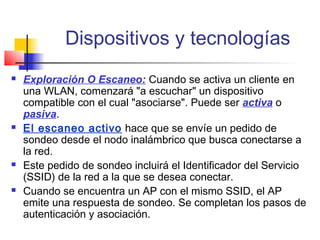

73. Dispositivos y tecnologías
 Exploración O Escaneo: Cuando se activa un cliente en
una WLAN, comenzará "a escuchar" un dispositivo
compatible con el cual "asociarse". Puede ser activa o
pasiva.
 El escaneo activo hace que se envíe un pedido de
sondeo desde el nodo inalámbrico que busca conectarse a
la red.
 Este pedido de sondeo incluirá el Identificador del Servicio
(SSID) de la red a la que se desea conectar.
 Cuando se encuentra un AP con el mismo SSID, el AP
emite una respuesta de sondeo. Se completan los pasos de
autenticación y asociación.

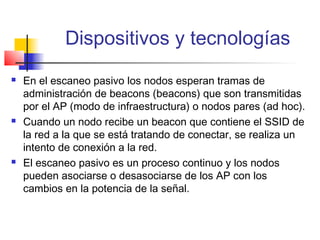

74. Dispositivos y tecnologías
 En el escaneo pasivo los nodos esperan tramas de
administración de beacons (beacons) que son transmitidas
por el AP (modo de infraestructura) o nodos pares (ad hoc).
 Cuando un nodo recibe un beacon que contiene el SSID de
la red a la que se está tratando de conectar, se realiza un
intento de conexión a la red.
 El escaneo pasivo es un proceso continuo y los nodos
pueden asociarse o desasociarse de los AP con los
cambios en la potencia de la señal.

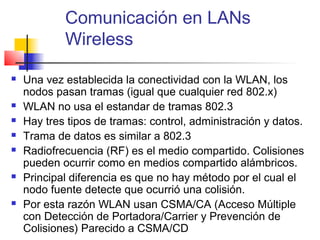

75. Comunicación en LANs
Wireless
 Una vez establecida la conectividad con la WLAN, los
nodos pasan tramas (igual que cualquier red 802.x)
 WLAN no usa el estandar de tramas 802.3
 Hay tres tipos de tramas: control, administración y datos.
 Trama de datos es similar a 802.3
 Radiofrecuencia (RF) es el medio compartido. Colisiones
pueden ocurrir como en medios compartido alámbricos.
 Principal diferencia es que no hay método por el cual el
nodo fuente detecte que ocurrió una colisión.
 Por esta razón WLAN usan CSMA/CA (Acceso Múltiple
con Detección de Portadora/Carrier y Prevención de
Colisiones) Parecido a CSMA/CD

76. Comunicación en LANs
Wireless
 Cuando un nodo fuente envía una trama, el nodo receptor envía un
ACK positivo (Acuse de recibo)
 Este ACK + CSMA/CA produce consumo de casi el 50% del ancho
de banda
 Funcionamiento de la red también afectado por la potencia de la
señal y la degradación de la calidad de la señal debido a la distancia
e interferencias.
 A medida que la señal se debilita, se puede invocar la Selección de
Velocidad Adaptable (ARS). La unidad transmisora disminuirá la
velocidad de transmisión de datos de 11 Mbps a 5,5 Mbps, de 5,5
Mbps a 2 Mbps o de 2 Mbps a 1 Mbps.

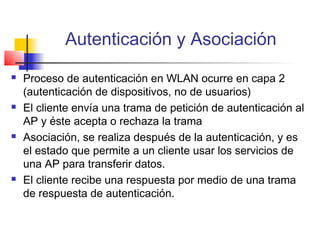

77. Autenticación y Asociación
 Proceso de autenticación en WLAN ocurre en capa 2
(autenticación de dispositivos, no de usuarios)
 El cliente envía una trama de petición de autenticación al
AP y éste acepta o rechaza la trama
 Asociación, se realiza después de la autenticación, y es
el estado que permite a un cliente usar los servicios de
una AP para transferir datos.
 El cliente recibe una respuesta por medio de una trama
de respuesta de autenticación.

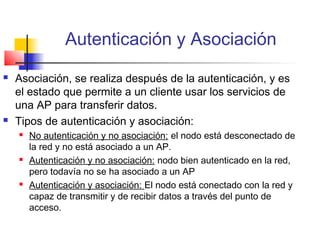

78. Autenticación y Asociación
 Asociación, se realiza después de la autenticación, y es
el estado que permite a un cliente usar los servicios de
una AP para transferir datos.
 Tipos de autenticación y asociación:
 No autenticación y no asociación: el nodo está desconectado de
la red y no está asociado a un AP.
 Autenticación y no asociación: nodo bien autenticado en la red,
pero todavía no se ha asociado a un AP
 Autenticación y asociación: El nodo está conectado con la red y
capaz de transmitir y de recibir datos a través del punto de
acceso.

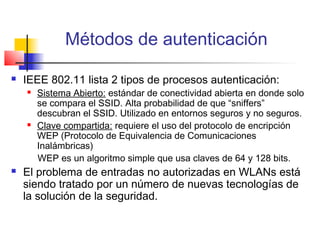

79. Métodos de autenticación
 IEEE 802.11 lista 2 tipos de procesos autenticación:
 Sistema Abierto: estándar de conectividad abierta en donde solo
se compara el SSID. Alta probabilidad de que “sniffers”
descubran el SSID. Utilizado en entornos seguros y no seguros.
 Clave compartida: requiere el uso del protocolo de encripción
WEP (Protocolo de Equivalencia de Comunicaciones
Inalámbricas)
WEP es un algoritmo simple que usa claves de 64 y 128 bits.
 El problema de entradas no autorizadas en WLANs está
siendo tratado por un número de nuevas tecnologías de
la solución de la seguridad.

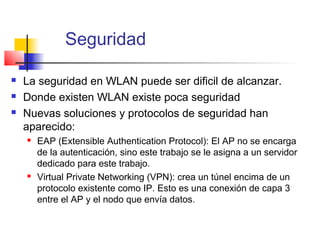

80. Seguridad
 La seguridad en WLAN puede ser dificil de alcanzar.
 Donde existen WLAN existe poca seguridad
 Nuevas soluciones y protocolos de seguridad han
aparecido:
 EAP (Extensible Authentication Protocol): El AP no se encarga
de la autenticación, sino este trabajo se le asigna a un servidor
dedicado para este trabajo.
 Virtual Private Networking (VPN): crea un túnel encima de un
protocolo existente como IP. Esto es una conexión de capa 3
entre el AP y el nodo que envía datos.

81. Seguridad
 EAP-MD5 (Extensible Authentication Protocol): Muy similar a
CHAP (password de protección usado en redes alambradas)
 LEAP (Lightweight Extensible Authentication Protocol): protocolo
de Cisco, utilizado en AP Cisco.
 Autenticación de Usuarios: Permite solo a los usuarios
autorizados conectarse, enviar y recibir datos en WLAN
 Encripción: Servicios de cifrado para proteger datos de intrusos
 Autenticación de Datos: Asegura la integridad de los datos,
autenticación de dispositivos fuente y destino.
