Este documento describe los diferentes medios de transmisión para redes, incluyendo cables guiados como par trenzado, coaxial y fibra óptica, así como medios inalámbricos como microondas y WiFi. Explica las ventajas e inconvenientes de cada medio y proporciona detalles técnicos sobre su funcionamiento y especificaciones.

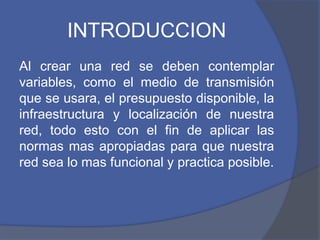

2. INTRODUCCION
Al crear una red se deben contemplar
variables, como el medio de transmisión
que se usara, el presupuesto disponible, la
infraestructura y localización de nuestra
red, todo esto con el fin de aplicar las
normas mas apropiadas para que nuestra
red sea lo mas funcional y practica posible.

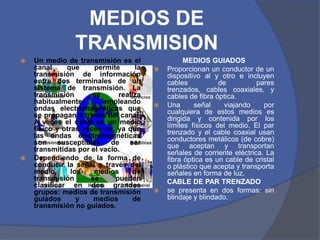

3. MEDIOS DE
TRANSMISION
 Un medio de transmisión es el MEDIOS GUIADOS
canal que permite la  Proporcionan un conductor de un
transmisión de información dispositivo al y otro e incluyen
entre dos terminales de un cables de pares
sistema de transmisión. La trenzados, cables coaxiales, y
transmisión se realiza cables de fibra óptica.
habitualmente empleando  Una señal viajando por
ondas electromagnéticas que cualquiera de estos medios es
se propagan a través del canal. dirigida y contenida por los
A veces el canal es un medio límites físicos del medio. El par
físico y otras veces no, ya que trenzado y el cable coaxial usan
las ondas electromagnéticas conductores metálicos (de cobre)
son susceptibles de ser que aceptan y transportan
transmitidas por el vacío. señales de corriente eléctrica. La
 Dependiendo de la forma de fibra óptica es un cable de cristal
conducir la señal a través del o plástico que acepta y transporta
medio, los medios de señales en forma de luz.
transmisión se pueden CABLE DE PAR TRENZADO
clasificar en dos grandes
grupos: medios de transmisión  se presenta en dos formas: sin
guiados y medios de blindaje y blindado.
transmisión no guiados.

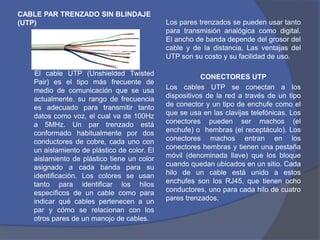

4. CABLE PAR TRENZADO SIN BLINDAJE
(UTP) Los pares trenzados se pueden usar tanto
para transmisión analógica como digital.
El ancho de banda depende del grosor del
cable y de la distancia, Las ventajas del
UTP son su costo y su facilidad de uso.
El cable UTP (Unshielded Twisted CONECTORES UTP
Pair) es el tipo más frecuente de
medio de comunicación que se usa Los cables UTP se conectan a los
actualmente. su rango de frecuencia dispositivos de la red a través de un tipo
es adecuado para transmitir tanto de conector y un tipo de enchufe como el
datos como voz, el cual va de 100Hz que se usa en las clavijas telefónicas. Los
a 5MHz. Un par trenzado está conectores pueden ser machos (el
conformado habitualmente por dos enchufe) o hembras (el receptáculo). Los
conductores de cobre, cada uno con conectores machos entran en los
un aislamiento de plástico de color. El conectores hembras y tienen una pestaña
aislamiento de plástico tiene un color móvil (denominada llave) que los bloque
asignado a cada banda para su cuando quedan ubicados en un sitio. Cada
identificación. Los colores se usan hilo de un cable está unido a estos
tanto para identificar los hilos enchufes son los RJ45, que tienen ocho
específicos de un cable como para conductores, uno para cada hilo de cuatro
indicar qué cables pertenecen a un pares trenzados.
par y cómo se relacionan con los
otros pares de un manojo de cables.

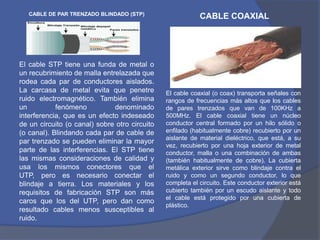

5. CABLE DE PAR TRENZADO BLINDADO (STP)
CABLE COAXIAL
El cable STP tiene una funda de metal o
un recubrimiento de malla entrelazada que
rodea cada par de conductores aislados.
La carcasa de metal evita que penetre El cable coaxial (o coax) transporta señales con
ruido electromagnético. También elimina rangos de frecuencias más altos que los cables
un fenómeno denominado de pares trenzados que van de 100KHz a
interferencia, que es un efecto indeseado 500MHz. El cable coaxial tiene un núcleo
de un circuito (o canal) sobre otro circuito conductor central formado por un hilo sólido o
(o canal). Blindando cada par de cable de enfilado (habitualmente cobre) recubierto por un
aislante de material dieléctrico, que está, a su
par trenzado se pueden eliminar la mayor
vez, recubierto por una hoja exterior de metal
parte de las interferencias. El STP tiene conductor, malla o una combinación de ambas
las mismas consideraciones de calidad y (también habitualmente de cobre). La cubierta
usa los mismos conectores que el metálica exterior sirve como blindaje contra el
UTP, pero es necesario conectar el ruido y como un segundo conductor, lo que
blindaje a tierra. Los materiales y los completa el circuito. Este conductor exterior está
requisitos de fabricación STP son más cubierto también por un escudo aislante y todo
el cable está protegido por una cubierta de
caros que los del UTP, pero dan como
plástico.
resultado cables menos susceptibles al
ruido.

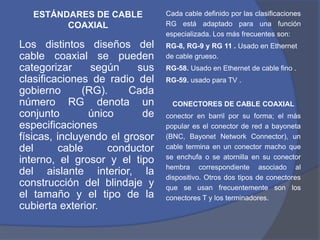

6. ESTÁNDARES DE CABLE Cada cable definido por las clasificaciones
COAXIAL RG está adaptado para una función
especializada. Los más frecuentes son:
Los distintos diseños del RG-8, RG-9 y RG 11 . Usado en Ethernet
cable coaxial se pueden de cable grueso.
categorizar según sus RG-58. Usado en Ethernet de cable fino .
clasificaciones de radio del RG-59. usado para TV .
gobierno (RG). Cada
número RG denota un CONECTORES DE CABLE COAXIAL
conjunto único de conector en barril por su forma; el más
especificaciones popular es el conector de red a bayoneta
físicas, incluyendo el grosor (BNC, Bayonet Network Connector), un
del cable conductor cable termina en un conector macho que
se enchufa o se atornilla en su conector
interno, el grosor y el tipo
hembra correspondiente asociado al
del aislante interior, la dispositivo. Otros dos tipos de conectores
construcción del blindaje y que se usan frecuentemente son los
el tamaño y el tipo de la conectores T y los terminadores.
cubierta exterior.

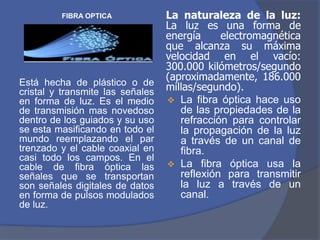

7. FIBRA OPTICA La naturaleza de la luz:
La luz es una forma de
energía electromagnética
que alcanza su máxima
velocidad en el vacío:
300.000 kilómetros/segundo
(aproximadamente, 186.000
Está hecha de plástico o de
cristal y transmite las señales millas/segundo).
en forma de luz. Es el medio  La fibra óptica hace uso
de transmisión mas novedoso de las propiedades de la
dentro de los guiados y su uso refracción para controlar
se esta masificando en todo el la propagación de la luz
mundo reemplazando el par a través de un canal de
trenzado y el cable coaxial en fibra.
casi todo los campos. En el
cable de fibra óptica las  La fibra óptica usa la
señales que se transportan reflexión para transmitir
son señales digitales de datos la luz a través de un
en forma de pulsos modulados canal.
de luz.

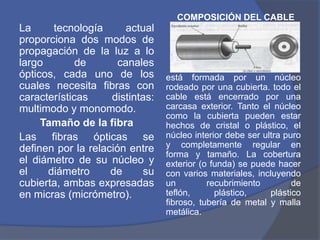

8. COMPOSICIÓN DEL CABLE
La tecnología actual
proporciona dos modos de
propagación de la luz a lo
largo de canales
ópticos, cada uno de los está formada por un núcleo
cuales necesita fibras con rodeado por una cubierta. todo el
características distintas: cable está encerrado por una
multimodo y monomodo. carcasa exterior. Tanto el núcleo
como la cubierta pueden estar
Tamaño de la fibra hechos de cristal o plástico, el
Las fibras ópticas se núcleo interior debe ser ultra puro
definen por la relación entre y completamente regular en
forma y tamaño. La cobertura
el diámetro de su núcleo y exterior (o funda) se puede hacer
el diámetro de su con varios materiales, incluyendo
cubierta, ambas expresadas un recubrimiento de
en micras (micrómetro). teflón, plástico, plástico
fibroso, tubería de metal y malla
metálica.

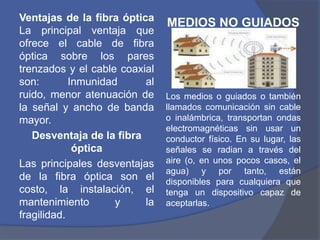

9. Ventajas de la fibra óptica
MEDIOS NO GUIADOS
La principal ventaja que
ofrece el cable de fibra
óptica sobre los pares
trenzados y el cable coaxial
son: Inmunidad al
ruido, menor atenuación de Los medios o guiados o también
la señal y ancho de banda llamados comunicación sin cable
mayor. o inalámbrica, transportan ondas
electromagnéticas sin usar un
Desventaja de la fibra conductor físico. En su lugar, las
óptica señales se radian a través del
Las principales desventajas aire (o, en unos pocos casos, el
agua) y por tanto, están
de la fibra óptica son el disponibles para cualquiera que
costo, la instalación, el tenga un dispositivo capaz de
mantenimiento y la aceptarlas.
fragilidad.

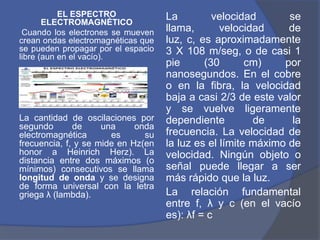

10. EL ESPECTRO La velocidad se
ELECTROMAGNÉTICO
Cuando los electrones se mueven llama, velocidad de
crean ondas electromagnéticas que luz, c, es aproximadamente
se pueden propagar por el espacio 3 X 108 m/seg, o de casi 1
libre (aun en el vacío).
pie (30 cm) por
nanosegundos. En el cobre
o en la fibra, la velocidad
baja a casi 2/3 de este valor
y se vuelve ligeramente
La cantidad de oscilaciones por dependiente de la
segundo de una onda
electromagnética es su frecuencia. La velocidad de
frecuencia, f, y se mide en Hz(en la luz es el límite máximo de
honor a Heinrich Herz). La velocidad. Ningún objeto o
distancia entre dos máximos (o
mínimos) consecutivos se llama señal puede llegar a ser
longitud de onda y se designa más rápido que la luz.
de forma universal con la letra
griega λ (lambda). La relación fundamental
entre f, λ y c (en el vacío
es): λf = c

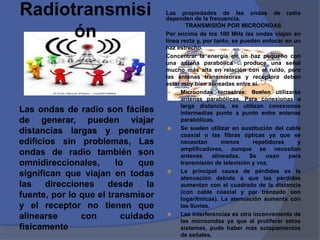

11. Radiotransmisi Las propiedades de las ondas de radio
dependen de la frecuencia.
TRANSMISIÓN POR MICROONDAS
ón Por encima de los 100 MHz las ondas viajan en
línea recta y, por tanto, se pueden enfocar en un
haz estrecho.
Concentrar la energía en un haz pequeño con
una antena parabólica . produce una señal
mucho más alta en relación con el ruido, pero
las antenas transmisoras y receptora deben
estar muy bien alineadas entre sí.
 Microondas terrestres: Suelen utilizarse
antenas parabólicas. Para conexionas a
larga distancia, se utilizan conexiones
Las ondas de radio son fáciles intermedias punto a punto entre antenas
de generar, pueden viajar parabólicas.
 Se suelen utilizar en sustitución del cable
distancias largas y penetrar coaxial o las fibras ópticas ya que se
edificios sin problemas, Las necesitan menos repetidores y
amplificadores, aunque se necesitan
ondas de radio también son antenas alineadas. Se usan para
omnidireccionales, lo que transmisión de televisión y voz.
 La principal causa de pérdidas es la
significan que viajan en todas atenuación debido a que las pérdidas
las direcciones desde la aumentan con el cuadrado de la distancia
(con cable coaxial y par trenzado son
fuente, por lo que el transmisor logarítmicas). La atenuación aumenta con
y el receptor no tienen que las lluvias.
alinearse con cuidado  Las interferencias es otro inconveniente de
las microondas ya que al proliferar estos
físicamente. sistemas, pude haber más solapamientos
de señales.

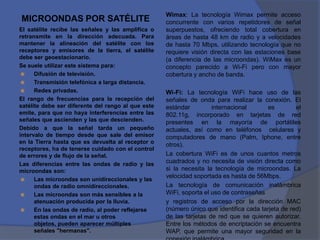

12. Wimax: La tecnología Wimax permite acceso
MICROONDAS POR SATÉLITE concurrente con varios repetidores de señal
El satélite recibe las señales y las amplifica o superpuestos, ofreciendo total cobertura en
retransmite en la dirección adecuada. Para áreas de hasta 48 km de radio y a velocidades
mantener la alineación del satélite con los de hasta 70 Mbps, utilizando tecnología que no
receptores y emisores de la tierra, el satélite requiere visión directa con las estaciones base
debe ser geoestacionario. (a diferencia de las microondas). WiMax es un
Se suele utilizar este sistema para: concepto parecido a Wi-Fi pero con mayor
 Difusión de televisión. cobertura y ancho de banda.
 Transmisión telefónica a larga distancia.
 Redes privadas. Wi-Fi: La tecnología WiFi hace uso de las
El rango de frecuencias para la recepción del señales de onda para realizar la conexión. El
satélite debe ser diferente del rango al que este estándar internacional es el
emite, para que no haya interferencias entre las 802.11g, incorporado en tarjetas de red
señales que ascienden y las que descienden. presentes en la mayoría de portátiles
Debido a que la señal tarda un pequeño actuales, así como en teléfonos celulares y
intervalo de tiempo desde que sale del emisor computadores de mano (Palm, Iphone, entre
en la Tierra hasta que es devuelta al receptor o
otros).
receptores, ha de tenerse cuidado con el control
de errores y de flujo de la señal. La cobertura WiFi es de unos cuantos metros
Las diferencias entre las ondas de radio y las cuadrados y no necesita de visión directa como
microondas son: si la necesita la tecnología de microondas. La
velocidad soportada es hasta de 56Mbps.
 Las microondas son unidireccionales y las
ondas de radio omnidireccionales. La tecnología de comunicación inalámbrica
 Las microondas son más sensibles a la WiFi, soporta el uso de contraseñas
atenuación producida por la lluvia. y registros de acceso por la dirección MAC
 En las ondas de radio, al poder reflejarse (número único que identifica cada tarjeta de red)
estas ondas en el mar u otros de las tarjetas de red que se quieren autorizar.
objetos, pueden aparecer múltiples Entre los métodos de encriptación se encuentra
señales "hermanas". WAP, que permite una mayor seguridad en la

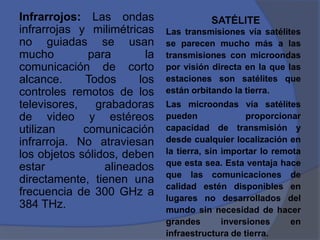

13. Infrarrojos: Las ondas SATÉLITE
infrarrojas y milimétricas Las transmisiones vía satélites
no guiadas se usan se parecen mucho más a las
mucho para la transmisiones con microondas
comunicación de corto por visión directa en la que las
alcance. Todos los estaciones son satélites que
controles remotos de los están orbitando la tierra.
televisores, grabadoras Las microondas vía satélites
de video y estéreos pueden proporcionar
utilizan comunicación capacidad de transmisión y
infrarroja. No atraviesan desde cualquier localización en
los objetos sólidos, deben la tierra, sin importar lo remota
que esta sea. Esta ventaja hace
estar alineados
que las comunicaciones de
directamente, tienen una
calidad estén disponibles en
frecuencia de 300 GHz a lugares no desarrollados del
384 THz. mundo sin necesidad de hacer
grandes inversiones en
infraestructura de tierra.

14. CONCLUSIONES
 Para poder instalar una red, se deben
considerar las variables que se nos
presenten, como la velocidad a la que
queremos trabaja, el presupuesto
disponible, las distancias de los nodos, etc. De
acuerdo con lo anterior podremos garantizar la
eficacia de una red y la satisfacción del
usuario.
 Conocer las normatividad para la instalación
de una red hace que se den márgenes de
errores mínimos o nulos y se garantiza un
trabajo con calidad.

15. BIBLIOGRAFIA
 MODULO REDES LOCALES BASICO – 301121.
ING. LORENA PATRICIA SUAREZ
SIERRA, Docente; ESP. LEONARDO BERNAL
ZAMORA, Modifico; universidad Nacional Abierta
y A Distancia UNAD.
WEB GRAFIA
 www.wikipedia.org
 www.docencia.ac.upc.edu
 www.kioskea.net
 www.derte.unam.mx/computo/reglamento.htm
