1. Universidad Técnica de Ambato
Facultad de Ingeniería en Sistemas, Electrónica e Industrial
Modulo Formativo de Ntic’sII (Nuevas Tecnologías de la Información y Comunicación)
Nombre: Alexis Balseca.
Fecha:16 de Septiembre del 2011.
Nivel: 2° Nivel – Paralelo “E”.
1. Datos informativos:
1.1. Nombre:Alexis Balseca.
1.2. Nivel:2° Nivel – Paralelo “E”.

2. 1.3. Fecha: 16 de Agosto del 2011.
2. Tema:Redes.
2.1. Subtema:Elementos fundamentales de una red; tipos de redes
(Resumen).
2.2. Subtema: Topología de redes.
3. Objetivos:
Resumir los elementos de una red conjunto con tipos de redes ya vistos en
clases.
Dar a conocer una breve explicación y resumen de la topología de redes.
4. Marco teórico:
ELEMENTOS FUNDAMENTALES DE UNA RED:
Al seleccionar una red es importante conocer los elementos que la componen, entre estos
elementos contamos con: el equipo de cómputo que se estará utilizando (Servidor y
Estación de Trabajo), las tarjetas de Interfase, el Cableado para interconectar los equipos y
finalmente el Sistema Operativo. No existe una regla específica sobre cúal de todos los
elementos hay que escoger como el primero. Son nuestros requerimientos lo que nos
guiara en tal decisión.
a) Servidor:
Es la computadora central que nos permite compartir recursos y es donde se encuentra
alojado el sistema operativo de red.
CARACTERISTICAS:
· Suficiente capacidad de procesamiento (586, 686 o Pentium)
· Ranuras de expansión disponibles para un futuro crecimiento.
· Disco duro de gran capacidad de almacenamiento para la instalación de todo el software
requerido.
· Suficiente memoria RAM para correr las aplicaciones de la Red.

3. b) Estación de trabajo:
Son microcomputadoras interconectadas por una tarjeta de Interfase. Ellas compartirán
recursos del Servidor y realizarán un proceso distribuido.
CARACTERISTICAS:
· Contar por lo menos con una memoria RAM mínima de 32MB.
· Ranura de expansión para la colocación de la tarjeta interfase.
· Unidad de disco flexible
· Disco duro para futuros crecimientos.
c) Tarjeta interfase:
Las tarjetas de interfaz de red (NICs - Network Interface Cards) son adaptadores instalados
en un dispositivo, conectándolo de esta forma en red. Es el pilar en el que sustenta toda
red local, y el único elemento imprescindible para enlazar dos computadoras a buena
velocidad. Existen tarjetas para distintos tipos de redes. Las principales características de
una tarjeta de red son:
· Operan a nivel físico del modelo OSI: Las normas que rigen las tarjetas determinan sus
características y su circuitería gestiona muchas de las funciones de la comunicación en red
como:
* Especificaciones mecánicas: Tipos de conectores para el cable.
* Especificaciones eléctricas: definen los métodos de transmisión de la información y las
señales de control para dicha transferencia.

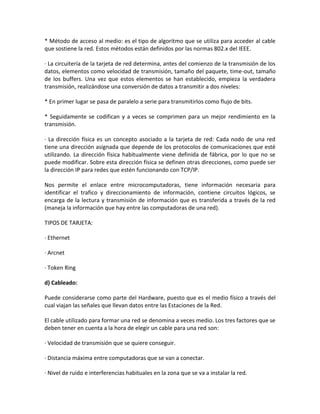

4. * Método de acceso al medio: es el tipo de algoritmo que se utiliza para acceder al cable
que sostiene la red. Estos métodos están definidos por las normas 802.x del IEEE.
· La circuitería de la tarjeta de red determina, antes del comienzo de la transmisión de los
datos, elementos como velocidad de transmisión, tamaño del paquete, time-out, tamaño
de los buffers. Una vez que estos elementos se han establecido, empieza la verdadera
transmisión, realizándose una conversión de datos a transmitir a dos niveles:
* En primer lugar se pasa de paralelo a serie para transmitirlos como flujo de bits.
* Seguidamente se codifican y a veces se comprimen para un mejor rendimiento en la
transmisión.
· La dirección física es un concepto asociado a la tarjeta de red: Cada nodo de una red
tiene una dirección asignada que depende de los protocolos de comunicaciones que esté
utilizando. La dirección física habitualmente viene definida de fábrica, por lo que no se
puede modificar. Sobre esta dirección física se definen otras direcciones, como puede ser
la dirección IP para redes que estén funcionando con TCP/IP.
Nos permite el enlace entre microcomputadoras, tiene información necesaria para
identificar el trafico y direccionamiento de información, contiene circuitos lógicos, se
encarga de la lectura y transmisión de información que es transferida a través de la red
(maneja la información que hay entre las computadoras de una red).
TIPOS DE TARJETA:
· Ethernet
· Arcnet
· Token Ring
d) Cableado:
Puede considerarse como parte del Hardware, puesto que es el medio físico a través del
cual viajan las señales que llevan datos entre las Estaciones de la Red.
El cable utilizado para formar una red se denomina a veces medio. Los tres factores que se
deben tener en cuenta a la hora de elegir un cable para una red son:
· Velocidad de transmisión que se quiere conseguir.
· Distancia máxima entre computadoras que se van a conectar.
· Nivel de ruido e interferencias habituales en la zona que se va a instalar la red.

5. Los cables más utilizados son el par trenzado, el cable coaxial y la fibra óptica.
e) Sistema operativo:
Los sistemas operativos de red, además de incorporar herramientas propias de un sistema
operativo como son por ejemplo las herramientas para manejo de archivos y directorios,
incluyen otras para el uso, gestión y mantenimiento de la red, así como herramientas
destinadas a correo electrónico, envío de mensajes, copia de archivos entre nodos,
ejecución de aplicaciones contenidas en otras máquinas, compartición de recursos
hardware etc. Existen muchos sistemas operativos capaces de gestionar una red
dependiente de las arquitecturas de las máquinas que se utilicen. Los más comunes son:
Novell, Lantastic, Windows 3.11 para trabajo en grupo, Unix, Linux, Windows 95, Windows
NT, OS/2... Cada sistema operativo ofrece una forma diferente de manejar la red y utiliza
diferentes protocolos para la comunicación.
Es el Software que se encarga de administrar los recursos que se estarán compartiendo
(Discos Duros, impresoras, etc.) y a los usuarios.

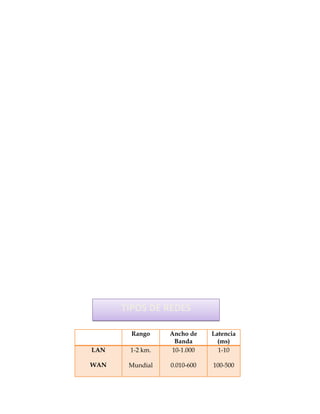

TIPOS DE REDES
Redes punto a punto

6. Las redes punto a punto son aquellas que responden a un
tipo de arquitectura de red en las que cada canal de datos
se usa para comunicar únicamente dos nodos, en
contraposición a las redes multipunto, en las cuales cada
canal de datos se puede usar para comunicarse con
diversos nodos.
Redes LAN
Local área network; redes de área local
La red de área local (LAN) es aquella que se expande en un área relativamente pequeña.
Comúnmente se encuentra dentro de un edificio o un conjunto de edificios contiguos.
Asimismo, una LAN puede estar conectada con otras LAN a cualquier distancia por medio
de una línea telefónica y ondas de radio.
Una red LAN puede estar formada desde dos computadoras
hasta cientos de ellas. Todas se conectan entre sí por varios
medios y topologías. A la computadora (o agrupación de ellas)
encargada de llevar el control de la red se le llama servidor ya las
PC que dependen de éste, se les conoce como nodos o
estaciones de trabajo.
Los nodos de una red pueden ser PC que cuentan con su propio CPU, disco duro y
software. Tienen la capacidad de conectarse a la red en un momento dado o pueden ser
PC sin CPU o disco duro, es decir, se convierten en terminales tontas, las cuales tienen que
estar conectadas a la red para su funcionamiento.
Las LAN son capaces de transmitir datos a velocidades muy altas, algunas inclusive más
rápido que por línea telefónica, pero las distancias son limitadas. Generalmente estas
redes transmiten datos a 10 megabits por segundo (Mbps). En comparación, Token Ring
opera a 4 y 16 Mbps, mientras que FDDI y Fast Ethernet a una velocidad de 100 Mbps o
más. Cabe destacar que estas velocidades de transmisión no son caras cuando son parte
de la red local.
Redes WAN
Wide área network; redes de área amplia

7. La red de área amplia (WAN) es aquella
comúnmente compuesta por varias LAN
interconectadas- en una extensa área
geográfica- por medio de fibra óptica o enlaces
aéreos, como satélites.
Entre las WAN más grandes se encuentran:
ARPANET, creada por la Secretaría de Defensa
de los Estados Unidos y que se convirtió en lo
que actualmente es la WAN mundial: Internet.
El acceso a los recursos de una WAN a menudo se encuentra limitado por la velocidad de
la línea de teléfono. Aún las líneas troncales de la compañía telefónica a su máxima
capacidad, llamadas T1s, pueden operar a sólo 1.5 Mbps y son muy caras.
A diferencia de las LAN, las WAN casi siempre utilizan ruteadores. Debido a que la mayor
parte del tráfico en una WAN se presenta dentro de las LAN que conforman ésta, los
ruteadores ofrecen una importante función, pues aseguran que las LAN obtengan
solamente los datos destinados a ellas.
Redes MAN
Otro tipo de red que se aplica en las organizaciones es la red de área metropolitana o
MAN (MetropolitanArea Network), una versión más grande que la LAN y que
normalmente se basa en una tecnología similar a ésta.
La red MAN abarca desde un grupo de oficinas corporativas cercanas a una ciudad y no
contiene elementos de conmutación, los cuales desvían los
paquetes por una de varias líneas de salida potenciales.
La principal razón para distinguir una MAN con una categoría
especial es que se ha adoptado un estándar para que funcione (se
llama DQDB), que equivale a la norma IEEE. EL DQDB consiste en
dos buses (cables) unidireccionales, los cuales se conectan a todas
las computadoras.
Teóricamente, una MAN es de mayor velocidad que una LAN, pero
diversas tesis señalan que se distinguen por dos tipos de red MAN.
La primera de ellas se refiere alas de tipo privado, las cuales son
implementadas en zonas de campus o corporaciones con edificios diseminados en un área
determinada. Su estructura facilita fa instalación de cableado de fibra óptica.
El segundo tipo de redes MAN se refiere a las redes públicas de baja velocidad, las cuales

8. operan amenos de 2 Megabits por segundo en su tráfico como FrameRelay, ISDN
(IntegratedServices Digital Network; Red Digital de Servicios Integrados), Tl- E 1, entre
otros.
Redes inalámbricas
El término red inalámbrica(Wirelessnetwork en inglés) es un término que se utiliza en informática
para designar la conexión de nodos sin necesidad de una conexión
física (cables), ésta se da por medio de ondas electromagneticas. La
transmisión y la recepción se realizan a través de puertos.
Una de sus principales ventajas es notable en los costos, ya que se
elimina todo el cable ethernet y conexiones físicas entre nodos, pero
también tiene una desventaja considerable ya que para este tipo de
red se debe de tener una seguridad mucho más exigente y robusta
para evitar a los intrusos.
En la actualidad las redes inalámbricas son una de las tecnologías más prometedoras.
TOPOLOGIA DE REDES
La topología de una red es el arreglo físico o lógico en el cual los dispositivos o nodos de una red
(e.g. computadoras, impresoras, servidores, hubs, switches, enrutadores, etc.) se interconectan
entre sí sobre un medio de comunicación.
a) Topología física: Se refiere al diseño actual del medio de transmisión de la red.
b) Topología lógica: Se refiere a la trayectoria lógica que una señal a su paso por los nodos de la
red.
Existen varias topologías de red básicas (ducto, estrella, anillo y malla), pero también existen redes
híbridas que combinan una o más de las topologías anteriores en una misma red.
Topología de ducto (bus)
Una topología de ducto o bus está caracterizada por una dorsal principal con dispositivos de red
interconectados a lo largo de la dorsal. Las redes de ductos son consideradas como topologías
pasivas. Las computadoras "escuchan" al ducto. Cuando éstas están listas para transmitir, ellas se
aseguran que no haya nadie más transmitiendo en el ducto, y entonces ellas envían sus paquetes
de información. Las redes de ducto basadas en contención (ya que cada computadora debe
contender por un tiempo de transmisión) típicamente emplean la arquitectura de red ETHERNET.
Las redes de bus comúnmente utilizan cable coaxial como medio de comunicación, las
computadoras se contaban al ducto mendiante un conector BNC en forma de T. En el extremo de
la red se ponia un terminador (si se utilizaba un cable de 50 ohm, se ponia un terminador de 50
ohms también).
Las redes de ducto son fácil de instalar y de extender. Son muy susceptibles a quebraduras de

9. cable, conectores y cortos en el cable que son muy díficiles de encontrar. Un problema físico en la
red, tal como un conector T, puede tumbar toda la red.
Topología de estrella (star)
En una topología de estrella, las computadoras en la red se conectan a un dispositivo central
conocido como concentrador (hub en inglés) o a un conmutador de paquetes (swicth en inglés).
En un ambiente LAN cada computadora se conecta con su propio cable (típicamente par trenzado)
a un puerto del hub o switch. Este tipo de red sigue siendo pasiva, utilizando un método basado en
contensión, las computadoras escuchan el cable y contienden por un tiempo de transmisión.
Debido a que la topología estrella utiliza un cable de conexión para cada computadora, es muy
fácil de expandir, sólo dependerá del número de puertos disponibles en el hub o switch (aunque
se pueden conectar hubs o switchs en cadena para así incrementar el número de puertos). La
desventaja de esta topología en la centralización de la comunicación, ya que si el hub falla, toda la
red se cae.
Hay que aclarar que aunque la topología física de una red Ethernet basada en hub es estrella, la
topología lógica sigue siendo basada en ducto.
Topología de anillo (ring)

10. Una topología de anillo conecta los dispositivos de red uno tras otro sobre el cable en un círculo
físico. La topología de anillo mueve información sobre el cable en una dirección y es considerada
como una topología activa. Las computadoras en la red retransmiten los paquetes que reciben y
los envían a la siguiente computadora en la red. El acceso al medio de la red es otorgado a una
computadora en particular en la red por un "token". El token circula alrededor del anillo y cuando
una computadora desea enviar datos, espera al token y posiciona de él. La computadora entonces
envía los datos sobre el cable. La computadora destino envía un mensaje (a la computadora que
envió los datos) deque fueron recibidos correctamente. La computadora que transmitio los datos,
crea un nuevo token y los envía a la siguiente computadora, empezando el ritual de paso de token
o estafeta (tokenpassing) nuevamente.
Topología de malla (mesh)
La topología de malla (mesh) utiliza conexiones redundantes entre los dispositivos de la red así
como una estrategía de tolerancia a fallas. Cada dispositivo en la red está conectado a todos los
demás (todos conectados con todos). Este tipo de tecnología requiere mucho cable (cuando se
utiliza el cable como medio, pero puede ser inalámbrico también). Pero debido a la redundancia,
la red puede seguir operando si una conexión se rompe.
Las redes de malla, obviamente, son más difíciles y caras para instalar que las otras topologías de
red debido al gran número de conexiones requeridas.

11. Red en árbol
Topología de red en la que los nodos están colocados en forma de árbol. Desde una visión
topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas.
Es una variación de la red en bus, la falla de un nodo no implica interrupción en las
comunicaciones. Se comparte el mismo canal de comunicaciones.
Cuenta con un cable principal (backbone) al que hay conectadas redes individuales en bus.
5. Resumen
ELEMENTOS DE UNA RED

12. TIPOS DE REDES
Rango Ancho de Latencia
Banda (ms)
LAN 1-2 km. 10-1.000 1-10
WAN Mundial 0.010-600 100-500

13. MAN 2-50 km 1-150 10
LAN 0,15-1,5 km 2-11 5-20
inalámbrica
mundia 0.010-2 100-500
WAN
inálambrica mundial 0.010-2 100-500

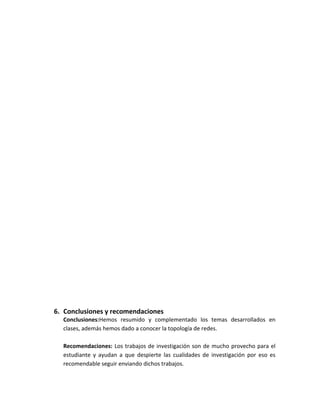

14. 6. Conclusiones y recomendaciones
Conclusiones:Hemos resumido y complementado los temas desarrollados en
clases, además hemos dado a conocer la topología de redes.
Recomendaciones: Los trabajos de investigación son de mucho provecho para el
estudiante y ayudan a que despierte las cualidades de investigación por eso es
recomendable seguir enviando dichos trabajos.

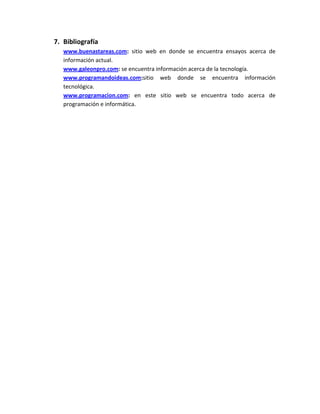

15. 7. Bibliografía
www.buenastareas.com: sitio web en donde se encuentra ensayos acerca de
información actual.
www.galeonpro.com: se encuentra información acerca de la tecnología.
www.programandoideas.com:sitio web donde se encuentra información
tecnológica.
www.programacion.com: en este sitio web se encuentra todo acerca de
programación e informática.
