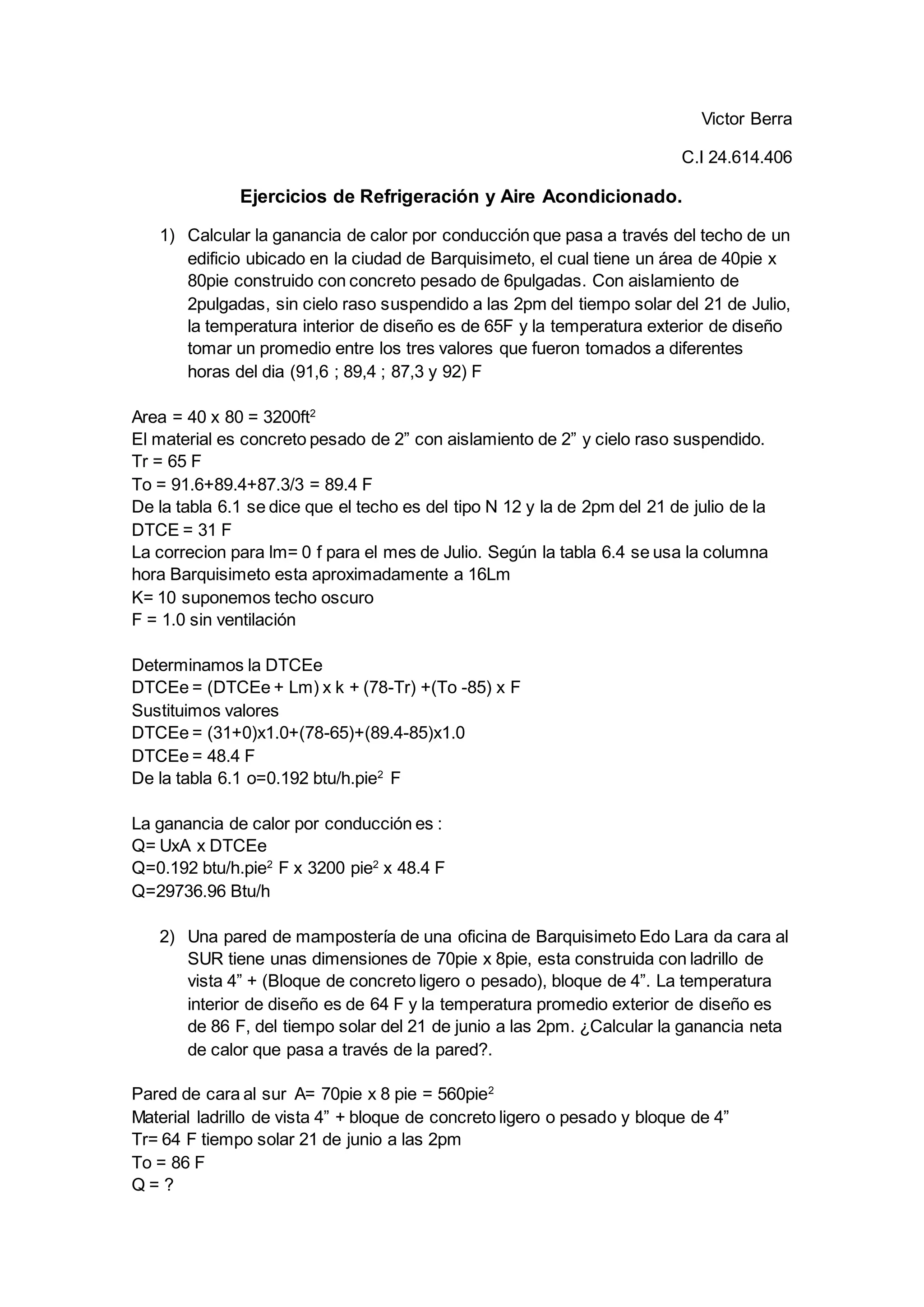

1. Victor Berra
C.I 24.614.406
Ejercicios de Refrigeración y Aire Acondicionado.
1) Calcular la ganancia de calor por conducción que pasa a través del techo de un
edificio ubicado en la ciudad de Barquisimeto, el cual tiene un área de 40pie x
80pie construido con concreto pesado de 6pulgadas. Con aislamiento de
2pulgadas, sin cielo raso suspendido a las 2pm del tiempo solar del 21 de Julio,
la temperatura interior de diseño es de 65F y la temperatura exterior de diseño
tomar un promedio entre los tres valores que fueron tomados a diferentes
horas del dia (91,6 ; 89,4 ; 87,3 y 92) F
Area = 40 x 80 = 3200ft2
El material es concreto pesado de 2” con aislamiento de 2” y cielo raso suspendido.
Tr = 65 F
To = 91.6+89.4+87.3/3 = 89.4 F
De la tabla 6.1 se dice que el techo es del tipo N 12 y la de 2pm del 21 de julio de la
DTCE = 31 F
La correcion para lm= 0 f para el mes de Julio. Según la tabla 6.4 se usa la columna
hora Barquisimeto esta aproximadamente a 16Lm
K= 10 suponemos techo oscuro
F = 1.0 sin ventilación
Determinamos la DTCEe
DTCEe = (DTCEe + Lm) x k + (78-Tr) +(To -85) x F
Sustituimos valores
DTCEe = (31+0)x1.0+(78-65)+(89.4-85)x1.0
DTCEe = 48.4 F
De la tabla 6.1 o=0.192 btu/h.pie2
F
La ganancia de calor por conducción es :
Q= UxA x DTCEe
Q=0.192 btu/h.pie2
F x 3200 pie2
x 48.4 F
Q=29736.96 Btu/h
2) Una pared de mampostería de una oficina de Barquisimeto Edo Lara da cara al
SUR tiene unas dimensiones de 70pie x 8pie, esta construida con ladrillo de
vista 4” + (Bloque de concreto ligero o pesado), bloque de 4”. La temperatura
interior de diseño es de 64 F y la temperatura promedio exterior de diseño es
de 86 F, del tiempo solar del 21 de junio a las 2pm. ¿Calcular la ganancia neta
de calor que pasa a través de la pared?.
Pared de cara al sur A= 70pie x 8 pie = 560pie2
Material ladrillo de vista 4” + bloque de concreto ligero o pesado y bloque de 4”
Tr= 64 F tiempo solar 21 de junio a las 2pm
To = 86 F
Q = ?

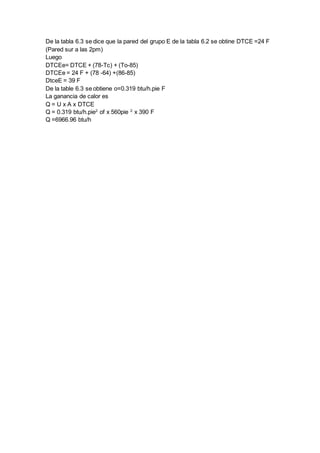

2. De la tabla 6.3 se dice que la pared del grupo E de la tabla 6.2 se obtine DTCE =24 F
(Pared sur a las 2pm)
Luego
DTCEe= DTCE + (78-Tc) + (To-85)
DTCEe = 24 F + (78 -64) +(86-85)
DtceE = 39 F
De la table 6.3 se obtiene o=0.319 btu/h.pie F
La ganancia de calor es
Q = U x A x DTCE
Q = 0.319 btu/h.pie2
of x 560pie 2
x 390 F
Q =6966.96 btu/h
