Ingeniería Civil
Pregrado
DISEÑO DE OBRAS
HIDRÁULICAS
Pregrado
SESIÓN 1:
INTRODUCCIÓN
DOCENTE:

Ingeniería Civil
Pregrado
DISEÑO DE OBRAS HIDRÁULICAS
SESION – 01
Introducción, Problemática del agua
en nuestro país. Importancia y
Perspectivas

Ingeniería Civil
Pregrado

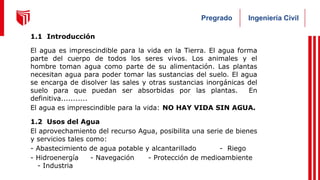

1.1 Introducción
El agua es imprescindible para la vida en la Tierra. El agua forma
parte del cuerpo de todos los seres vivos. Los animales y el
hombre toman agua como parte de su alimentación. Las plantas
necesitan agua para poder tomar las sustancias del suelo. El agua
se encarga de disolver las sales y otras sustancias inorgánicas del
suelo para que puedan ser absorbidas por las plantas. En
definitiva...........
El agua es imprescindible para la vida: NO HAY VIDA SIN AGUA.
1.2 Usos del Agua
El aprovechamiento del recurso Agua, posibilita una serie de bienes
y servicios tales como:
- Abastecimiento de agua potable y alcantarillado - Riego
- Hidroenergía - Navegación - Protección de medioambiente
- Industria

Ingeniería Civil
Pregrado
El agua es un recurso indispensable para los seres vivos y para
los humanos. Su importancia estriba en los siguientes aspectos:
a. Es fuente de vida.- sin ella no pueden vivir ni las plantas, ni los
animales ni el ser humano
b. Es indispensable en la vida diaria:
Uso doméstico: en la casa para lavar cocinar regar lavar
ropa, etc.
Uso industrial: en la industria para curtir fabricar alimentos
limpieza generar electricidad, etc.
Uso agrícola: en la agricultura para irrigar los campos
Uso ganadero: en la ganadería para dar de beber a los
animales domésticos en la acuicultura para
criar peces y otras especies.

Ingeniería Civil
Pregrado
Uso medicinal: en la medicina para curar enfermedades, las
aguas termales y medicinales son muy
abundantes en el Perú por ejemplo los baños del
inca en Cajamarca, los baños de Lurín en lima,
los baños de Jesús en Arequipa, etc. las aguas
minerales son de consumo para bebida y
contienen sustancias minerales del tipo
medicinal. Las principales son las de San mateo,
socosani, Jesús, etc.
Uso deportivo: en los deportes como la natación tabla hawaiana
esquí acuático canotaje etc.
Uso municipal: en las ciudades para riego de parques y
jardines

Ingeniería Civil
Pregrado
PROBLEMAS ECONÓMICOS
PROBLEMAS
INSTITUCIONALES
MANEJO
INSOSTENIBLE
DEL RECURSO
HÍDRICO
- Escasez del agua.
- Contaminación de agua y suelos
- No se recuperan costos de obra.
- Inadecuado mantenimiento
- Salinidad y mal drenaje
- Conflicto entre usuarios
- Afectación al ecosistema
- Contaminación de acuíferos
- Ruptura del equilibrio ecológico
- Afectación de áreas arqueológicas
- Alteración de regímenes de agua
-Afectación en cuencas donantes
- Incremento de demanda de agua
- Vertidos industriales tóxicos
- Riesgo de inundaciones
- Afecta el bienestar de usuarios
- Crecimiento agrícola sin control
- Deterioro de riberas de ríos.
- Residuo sólido en cauces de ríos.
- Mal tratamiento aguas servidas.
- Caudales ecológicos inadecuados

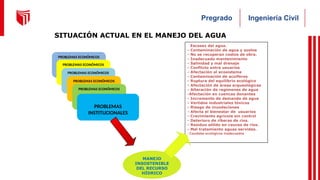

SITUACIÓN ACTUAL EN EL MANEJO DEL AGUA

Ingeniería Civil
Pregrado
Problemática del agua en nuestro país. La escasez del agua
Las fuentes, los manantiales, las cuencas o cañadas están en acelerada vía de
extinción, hay cambios de clima y de suelo, inundaciones, sequías y desertización.
Pero es la acción humana la más drástica: ejerce una deforestación delirante,
ignora los conocimientos tradicionales sobre todo de las comunidades indígenas
locales, retira el agua de los ríos de diferentes maneras, entre otras con obras de
ingeniería, represas y desvíos.
La conceptualización de la conservación del recurso agua debe entenderse como
un proceso que cruza a varios sectores, por lo que la estrategia debe considerar
todo: lo económico, lo social, lo biológico, lo político, etcétera.
La calidad del agua son fundamentales para el alimento, la energía y la
productividad. El manejo juicioso de este recurso es central para la estrategia del
desarrollo sustentable, entendido éste como una gestión integral que busque el
equilibrio entre crecimiento económico, equidad y sustentabilidad ambiental a
través de un mecanismo regulador que es la participación social efectiva.

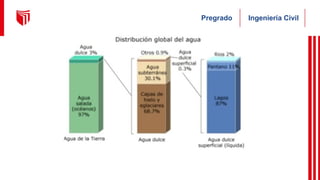

El agua es un recurso imprescindible pero escaso para la vida. Menos del 1% del
agua del planeta es dulce y accesible para el hombre, aunque este porcentaje
varía considerablemente según el lugar, el clima o la época del año.

Ingeniería Civil
Pregrado
La Contaminación. Es también un problema caótico en algunas
zonas de nuestro país y afecta la calidad de agua. Estos problemas
podrían aumentar si no se controlan las descargas de contaminantes
al suelo, que provocan pérdida de vegetación, y filtración de
sustancias nocivas a las corrientes de agua y a los mantos acuíferos.
Importancia y Perspectivas
Es evidente que se está
produciendo en el Perú, tal como
sucede en el mundo, un deshielo de
los nevados en forma alarmante,
que permite suponer que podrían
desaparecerán antes del año 2020,
si se mantienen las actuales
condiciones climáticas, afectando
seriamente la provisión de agua
para la población peruana.

Ingeniería Civil
Pregrado
Lima y Callao tienen una dependencia significativa del río Rímac,
como proveedor de agua para la población, sin embargo se aprecia
que parte de la misma está realizando acciones en contra del río
como contaminando las aguas con desagües y relaves mineros, y
destruyendo la cobertura vegetal mediante la tala, el sobrepastoreo y
la quema.
El servicio de Agua Potable y Alcantarillado en Lima y el Callao se
encuentra a cargo de SEDAPAL, empresa estatal de derecho privado
constituida bajo la forma de una sociedad anónima.
En los últimos cinco años, SEDAPAL ha debido operar en un contexto
difícil, con dificultades tarifarias, por las sucesivas modificaciones del
marco regulatorio, y sin embargo, ha logrado avances importantes
pero no suficientes para que el agua llegue a más peruanos.

Ingeniería Civil
Pregrado

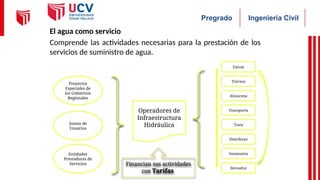

El agua como servicio
Comprende las actividades necesarias para la prestación de los
servicios de suministro de agua.
Proyectos
Especiales de
los Gobiernos
Regionales
Juntas de
Usuarios
Entidades
Prestadoras de
Servicios
Operadores de
Infraestructura
Hidráulica
Extrae
Travasa
Almacena
Transporta
Trata
Distribuye
Suministra
Devuelve
Financian sus actividades
con Tarifas

Ingeniería Civil
Pregrado

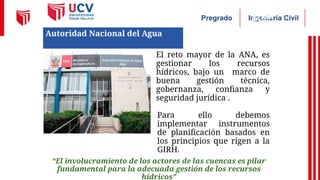

• El reto mayor de la ANA, es
gestionar los recursos
hídricos, bajo un marco de
buena gestión técnica,
gobernanza, confianza y
seguridad jurídica .
• Para ello debemos
implementar instrumentos
de planificación basados en
los principios que rigen a la
GIRH.
“El involucramiento de los actores de las cuencas es pilar
fundamental para la adecuada gestión de los recursos
hídricos”
Autoridad Nacional del Agua

Ingeniería Civil
Pregrado
Proceso que promueve la gestión y desarrollo coordinado del
agua, la tierra y los recursos relacionados, con el fin de
maximizar el bienestar social y económico resultante de manera
equitativa, sin comprometer la sostenibilidad de los ecosistemas.
Es decir el uso del recurso equilibrando sus valores
Gestión Integrada de los Recursos Hídricos (GIRH)
Intereses de
usuarios y
sociedad
Atributos;
oferta y
demanda
Fases:
superficial y
subterránea
Agua, tierra y
otros
recursos
Gestión del
agua en
desarrollo
del país

Ingeniería Civil
Pregrado

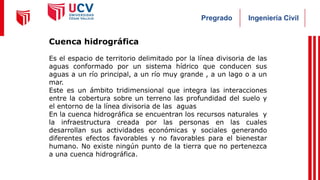

Cuenca hidrográfica
Es el espacio de territorio delimitado por la línea divisoria de las
aguas conformado por un sistema hídrico que conducen sus
aguas a un río principal, a un río muy grande , a un lago o a un
mar.
Este es un ámbito tridimensional que integra las interacciones
entre la cobertura sobre un terreno las profundidad del suelo y
el entorno de la línea divisoria de las aguas
En la cuenca hidrográfica se encuentran los recursos naturales y
la infraestructura creada por las personas en las cuales
desarrollan sus actividades económicas y sociales generando
diferentes efectos favorables y no favorables para el bienestar
humano. No existe ningún punto de la tierra que no pertenezca
a una cuenca hidrográfica.

Ingeniería Civil
Pregrado

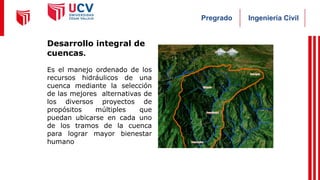

Desarrollo integral de
cuencas.
Es el manejo ordenado de los
recursos hidráulicos de una
cuenca mediante la selección
de las mejores alternativas de
los diversos proyectos de
propósitos múltiples que
puedan ubicarse en cada uno
de los tramos de la cuenca
para lograr mayor bienestar
humano

Ingeniería Civil
Pregrado

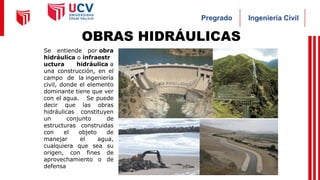

OBRAS HIDRÁULICAS
Se entiende por obra
hidráulica o infraestr
uctura hidráulica a
una construcción, en el
campo de la ingeniería
civil, donde el elemento
dominante tiene que ver
con el agua. Se puede
decir que las obras
hidráulicas constituyen
un conjunto de
estructuras construidas
con el objeto de
manejar el agua,
cualquiera que sea su
origen, con fines de
aprovechamiento o de
defensa

Ingeniería Civil
Pregrado
Obras físicas
de ingeniería
Se
utilizan
Captar, controlar,
transportar,
distribuir y usar
el recurso agua
Aprovechar los
recursos hidráulicos
en beneficio del
bienestar social y
ambiental.
Obras Hidráulicas

Ingeniería Civil
Pregrado

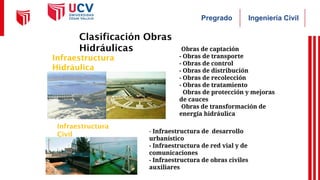

Infraestructura
Hidráulica
Infraestructura
Civil
-Obras de captación
- Obras de transporte
- Obras de control
- Obras de distribución
- Obras de recolección
- Obras de tratamiento
- Obras de protección y mejoras
de cauces
-Obras de transformación de
energía hidráulica

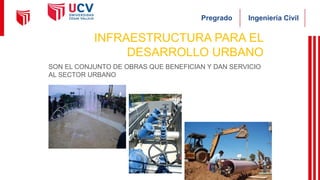

- Infraestructura de desarrollo
urbanístico

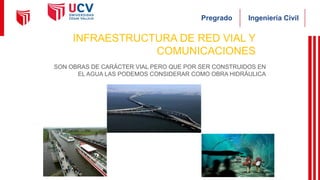

- Infraestructura de red vial y de
comunicaciones
- Infraestructura de obras civiles
auxiliares
Clasificación Obras
Hidráulicas

Ingeniería Civil
Pregrado
INFRAESTRUCTURA
HIDRÁULICA

Ingeniería Civil
Pregrado
Obras de Captación
Torres-toma
Pozos
•Presas de derivación
•Tomas directas sobre los
ríos
•Galerías filtrantes
•Torres-toma
•Pozos
✔Extraer las
aguas de su
medio natural

Ingeniería Civil
Pregrado

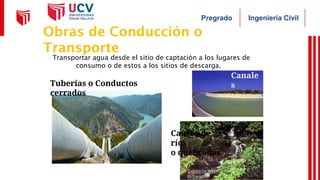

Obras de Conducción o
Transporte
Tuberías o Conductos
cerrados
Canale
s
Cauces de
ríos
o quebradas
✔Transportar agua desde el sitio de captación a los lugares de
consumo o de estos a los sitios de descarga.

Ingeniería Civil
Pregrado

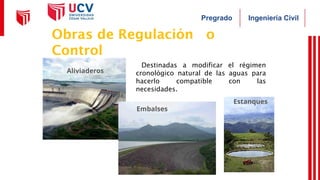

Embalses
Aliviaderos
Obras de Regulación o
Control
✔Destinadas a modificar el régimen
cronológico natural de las aguas para
hacerlo compatible con las
necesidades.
Estanques

Ingeniería Civil
Pregrado

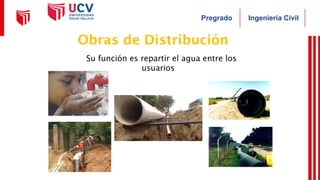

Obras de Distribución
✔Su función es repartir el agua entre los
usuarios

Ingeniería Civil
Pregrado

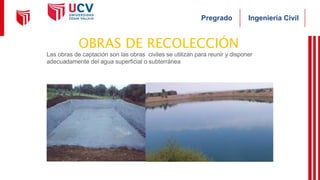

OBRAS DE RECOLECCIÓN
Las obras de captación son las obras civiles se utilizan para reunir y disponer
adecuadamente del agua superficial o subterránea

Ingeniería Civil
Pregrado

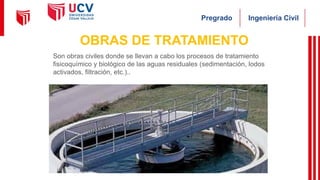

OBRAS DE TRATAMIENTO
Son obras civiles donde se llevan a cabo los procesos de tratamiento
fisicoquímico y biológico de las aguas residuales (sedimentación, lodos
activados, filtración, etc.)..

Ingeniería Civil
Pregrado

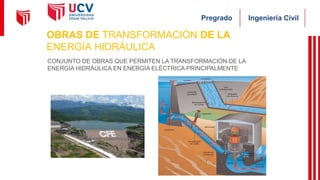

OBRAS DE TRANSFORMACIÓN DE LA
ENERGÍA HIDRÁULICA
CONJUNTO DE OBRAS QUE PERMITEN LA TRANSFORMACIÓN DE LA
ENERGÍA HIDRÁULICA EN ENERGÍA ELÉCTRICA PRINCIPALMENTE

Ingeniería Civil
Pregrado
INFRAESTRUCTURA CIVIL

Ingeniería Civil
Pregrado
INFRAESTRUCTURA PARA EL
DESARROLLO URBANO
SON EL CONJUNTO DE OBRAS QUE BENEFICIAN Y DAN SERVICIO
AL SECTOR URBANO

Ingeniería Civil
Pregrado
INFRAESTRUCTURA DE RED VIAL Y
COMUNICACIONES
SON OBRAS DE CARÁCTER VIAL PERO QUE POR SER CONSTRUIDOS EN
EL AGUA LAS PODEMOS CONSIDERAR COMO OBRA HIDRÁULICA

Ingeniería Civil
Pregrado
Abastecimiento de Agua
CICLO DEL AGUA EN LAS OBRAS HIDRÁULICAS
Fuente de
Abastecimiento
Obras de Captación y
Control
Obras de
Transporte
Obras de
Tratamiento
Obras de
Distribución
Obras de
Recolección
Obras de Tratamiento
de Aguas Residuales
Deposición final

Ingeniería Civil
Pregrado

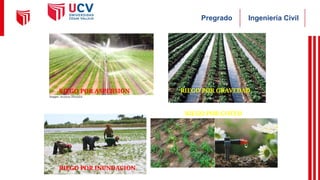

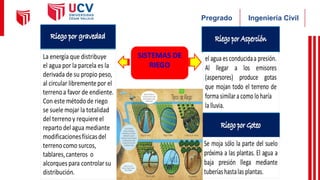

RIEGO POR INUNDACION
RIEGO POR GRAVEDAD
RIEGO POR ASPERSION
RIEGO POR GOTEO

Ingeniería Civil
Pregrado

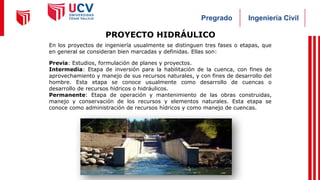

PROYECTO HIDRÁULICO

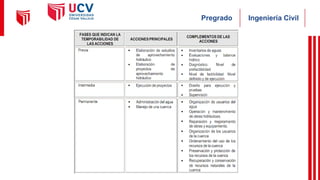

En los proyectos de ingeniería usualmente se distinguen tres fases o etapas, que
en general se consideran bien marcadas y definidas. Ellas son:
Previa: Estudios, formulación de planes y proyectos.
Intermedia: Etapa de inversión para la habilitación de la cuenca, con fines de
aprovechamiento y manejo de sus recursos naturales, y con fines de desarrollo del
hombre. Esta etapa se conoce usualmente como desarrollo de cuencas o
desarrollo de recursos hídricos o hidráulicos.
Permanente: Etapa de operación y mantenimiento de las obras construidas,
manejo y conservación de los recursos y elementos naturales. Esta etapa se
conoce como administración de recursos hídricos y como manejo de cuencas.

Ingeniería Civil
Pregrado

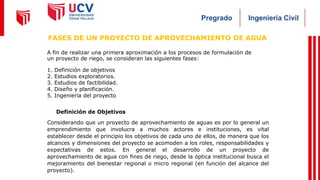

A fin de realizar una primera aproximación a los procesos de formulación de
un proyecto de riego, se consideran las siguientes fases:
1. Definición de objetivos
2. Estudios exploratorios.
3. Estudios de factibilidad.
4. Diseño y planificación.
5. Ingeniería del proyecto
- Definición de Objetivos
Considerando que un proyecto de aprovechamiento de aguas es por lo general un
emprendimiento que involucra a muchos actores e instituciones, es vital
establecer desde el principio los objetivos de cada uno de ellos, de manera que los
alcances y dimensiones del proyecto se acomoden a los roles, responsabilidades y
expectativas de estos. En general el desarrollo de un proyecto de
aprovechamiento de agua con fines de riego, desde la óptica institucional busca el
mejoramiento del bienestar regional o micro regional (en función del alcance del
proyecto).
FASES DE UN PROYECTO DE APROVECHAMIENTO DE AGUA

Ingeniería Civil
Pregrado

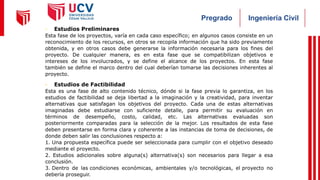

- Estudios Preliminares
Esta fase de los proyectos, varía en cada caso específico; en algunos casos consiste en un
reconocimiento de los recursos, en otros se recopila información que ha sido previamente
obtenida, y en otros casos debe generarse la información necesaria para los fines del
proyecto. De cualquier manera, es en esta fase que se compatibilizan objetivos e
intereses de los involucrados, y se define el alcance de los proyectos. En esta fase
también se define el marco dentro del cual deberían tomarse las decisiones inherentes al
proyecto.
- Estudios de Factibilidad
Esta es una fase de alto contenido técnico, dónde si la fase previa lo garantiza, en los
estudios de factibilidad se deja libertad a la imaginación y la creatividad, para inventar
alternativas que satisfagan los objetivos del proyecto. Cada una de estas alternativas
imaginadas debe estudiarse con suficiente detalle, para permitir su evaluación en
términos de desempeño, costo, calidad, etc. Las alternativas evaluadas son
posteriormente comparadas para la selección de la mejor. Los resultados de esta fase
deben presentarse en forma clara y coherente a las instancias de toma de decisiones, de
donde deben salir las conclusiones respecto a:
1. Una propuesta específica puede ser seleccionada para cumplir con el objetivo deseado
mediante el proyecto.
2. Estudios adicionales sobre alguna(s) alternativa(s) son necesarios para llegar a esa
conclusión.
3. Dentro de las condiciones económicas, ambientales y/o tecnológicas, el proyecto no
debería proseguir.

Ingeniería Civil
Pregrado

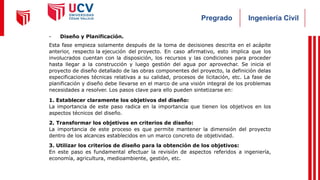

- Diseño y Planificación.
Esta fase empieza solamente después de la toma de decisiones descrita en el acápite
anterior, respecto la ejecución del proyecto. En caso afirmativo, esto implica que los
involucrados cuentan con la disposición, los recursos y las condiciones para proceder
hasta llegar a la construcción y luego gestión del agua por aprovechar. Se inicia el
proyecto de diseño detallado de las obras componentes del proyecto, la definición delas
especificaciones técnicas relativas a su calidad, procesos de licitación, etc. La fase de
planificación y diseño debe llevarse en el marco de una visión integral de los problemas
necesidades a resolver. Los pasos clave para ello pueden sintetizarse en:
1. Establecer claramente los objetivos del diseño:
La importancia de este paso radica en la importancia que tienen los objetivos en los
aspectos técnicos del diseño.
2. Transformar los objetivos en criterios de diseño:
La importancia de este proceso es que permite mantener la dimensión del proyecto
dentro de los alcances establecidos en un marco concreto de objetividad.
3. Utilizar los criterios de diseño para la obtención de los objetivos:
En este paso es fundamental efectuar la revisión de aspectos referidos a ingeniería,
economía, agricultura, medioambiente, gestión, etc.

Ingeniería Civil
Pregrado

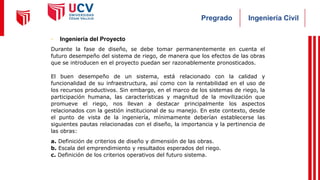

- Ingeniería del Proyecto
Durante la fase de diseño, se debe tomar permanentemente en cuenta el
futuro desempeño del sistema de riego, de manera que los efectos de las obras
que se introducen en el proyecto puedan ser razonablemente pronosticados.
El buen desempeño de un sistema, está relacionado con la calidad y
funcionalidad de su infraestructura, así como con la rentabilidad en el uso de
los recursos productivos. Sin embargo, en el marco de los sistemas de riego, la
participación humana, las características y magnitud de la movilización que
promueve el riego, nos llevan a destacar principalmente los aspectos
relacionados con la gestión institucional de su manejo. En este contexto, desde
el punto de vista de la ingeniería, mínimamente deberían establecerse las
siguientes pautas relacionadas con el diseño, la importancia y la pertinencia de
las obras:
a. Definición de criterios de diseño y dimensión de las obras.
b. Escala del emprendimiento y resultados esperados del riego.
c. Definición de los criterios operativos del futuro sistema.

Ingeniería Civil
Pregrado

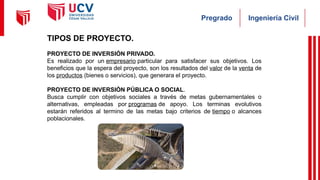

TIPOS DE PROYECTO.
PROYECTO DE INVERSIÓN PRIVADO.
Es realizado por un empresario particular para satisfacer sus objetivos. Los
beneficios que la espera del proyecto, son los resultados del valor de la venta de
los productos (bienes o servicios), que generara el proyecto.
PROYECTO DE INVERSIÓN PÚBLICA O SOCIAL.
Busca cumplir con objetivos sociales a través de metas gubernamentales o
alternativas, empleadas por programas de apoyo. Los terminas evolutivos
estarán referidos al termino de las metas bajo criterios de tiempo o alcances
poblacionales.

Ingeniería Civil
Pregrado

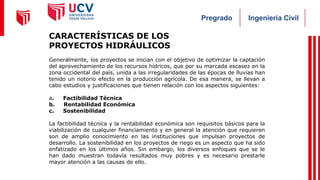

CARACTERÍSTICAS DE LOS
PROYECTOS HIDRÁULICOS
Generalmente, los proyectos se inician con el objetivo de optimizar la captación
del aprovechamiento de los recursos hídricos, que por su marcada escasez en la
zona occidental del país, unida a las irregularidades de las épocas de lluvias han
tenido un notorio efecto en la producción agrícola. De esa manera, se llevan a
cabo estudios y justificaciones que tienen relación con los aspectos siguientes:
a. Factibilidad Técnica
b. Rentabilidad Económica
c. Sostenibilidad
La factibilidad técnica y la rentabilidad económica son requisitos básicos para la
viabilización de cualquier financiamiento y en general la atención que requieren
son de amplio conocimiento en las instituciones que impulsan proyectos de
desarrollo. La sostenibilidad en los proyectos de riego es un aspecto que ha sido
enfatizado en los últimos años. Sin embargo, los diversos enfoques que se le
han dado muestran todavía resultados muy pobres y es necesario prestarle
mayor atención a las causas de ello.

Ingeniería Civil
Pregrado

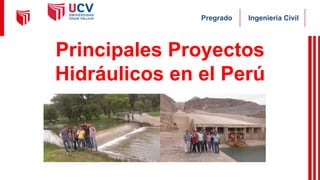

Principales Proyectos
Hidráulicos en el Perú

Ingeniería Civil
Pregrado

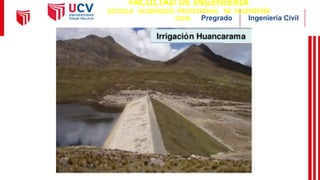

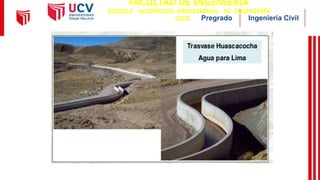

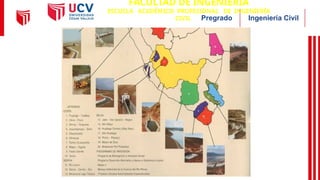

FACULTAD DE INGENIERÍA
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA
CIVIL

Ingeniería Civil
Pregrado

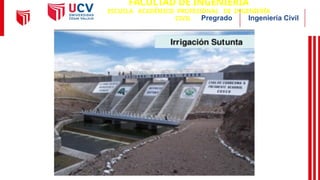

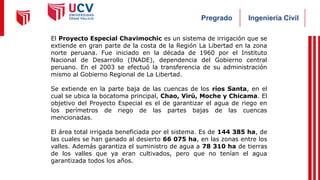

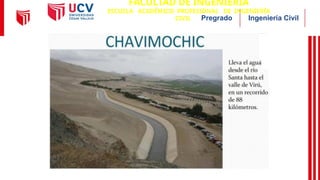

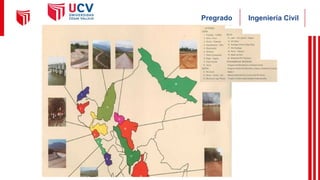

El Proyecto Especial Chavimochic es un sistema de irrigación que se
extiende en gran parte de la costa de la Región La Libertad en la zona
norte peruana. Fue iniciado en la década de 1960 por el Instituto
Nacional de Desarrollo (INADE), dependencia del Gobierno central
peruano. En el 2003 se efectuó la transferencia de su administración
mismo al Gobierno Regional de La Libertad.
Se extiende en la parte baja de las cuencas de los ríos Santa, en el
cual se ubica la bocatoma principal, Chao, Virú, Moche y Chicama. El
objetivo del Proyecto Especial es el de garantizar el agua de riego en
los perímetros de riego de las partes bajas de las cuencas
mencionadas.
El área total irrigada beneficiada por el sistema. Es de 144 385 ha, de
las cuales se han ganado al desierto 66 075 ha, en las zonas entre los
valles. Además garantiza el suministro de agua a 78 310 ha de tierras
de los valles que ya eran cultivados, pero que no tenían el agua
garantizada todos los años.

Ingeniería Civil
Pregrado

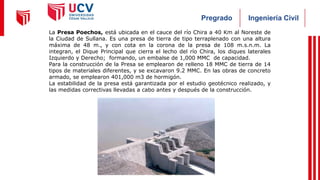

La Presa Poechos, está ubicada en el cauce del río Chira a 40 Km al Noreste de
la Ciudad de Sullana. Es una presa de tierra de tipo terraplenado con una altura
máxima de 48 m., y con cota en la corona de la presa de 108 m.s.n.m. La
integran, el Dique Principal que cierra el lecho del río Chira, los diques laterales
Izquierdo y Derecho; formando, un embalse de 1,000 MMC de capacidad.
Para la construcción de la Presa se emplearon de relleno 18 MMC de tierra de 14
tipos de materiales diferentes, y se excavaron 9.2 MMC. En las obras de concreto
armado, se emplearon 401,000 m3 de hormigón.
La estabilidad de la presa está garantizada por el estudio geotécnico realizado, y
las medidas correctivas llevadas a cabo antes y después de la construcción.

Ingeniería Civil
Pregrado

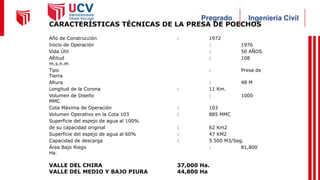

CARACTERÍSTICAS TÉCNICAS DE LA PRESA DE POECHOS
Año de Construcción : 1972
Inicio de Operación : 1976
Vida Útil : 50 AÑOS
Altitud : 108
m.s.n.m
Tipo : Presa de
Tierra
Altura : 48 M
Longitud de la Corona : 11 Km.
Volumen de Diseño : 1000
MMC
Cota Máxima de Operación : 103
Volumen Operativo en la Cota 103 : 885 MMC
Superficie del espejo de agua al 100%
de su capacidad original : 62 Km2
Superficie del espejo de agua al 60% : 47 KM2
Capacidad de descarga : 5.500 M3/Seg.
Área Bajo Riego : 81,800
Ha.
VALLE DEL CHIRA 37,000 Ha.
VALLE DEL MEDIO Y BAJO PIURA 44,800 Ha

Ingeniería Civil
Pregrado

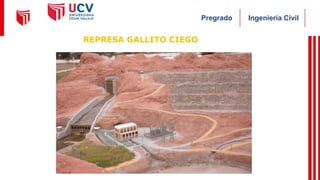

REPRESA GALLITO CIEGO

Ingeniería Civil
Pregrado
Ubicada en la localidad de Tembladera, distrito de Yonán, provincia de
Contumazá, departamento de Cajamarca. Embalsa las aguas del río
Jequetepeque, con el fin de que puedan ser trasvasadas hacia las tierras
del departamento de Lambayeque.
Tiene una capacidad de almacenamiento de 400 millones de metros
cúbicos. Posee un muro de contención de tierra zonificada de sección
trapezoidal, de 105.4 metros de altura, uno de los más altos del mundo.
Aparte del riego, el agua embalsada se emplea en la Central Hidroeléctrica
de Gallito Ciego. Esta gran represa fue inaugurada en 1977 y forma parte del
proyecto Jequetepeque - Zaña

Ingeniería Civil
Pregrado

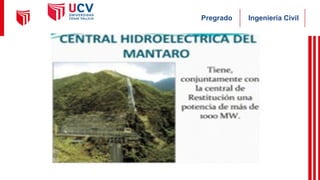

Ubicada en la provincia de Tayacaja,
departamento de Huancavelica, es el
componente fundamental del Complejo
Hidroenergético del Mantaro. Hasta el año
2012 fue la central eléctrica más importante
del país, pero en julio del 2012 fue desplazada
por la central térmica Kallpa y luego, en
noviembre del mismo año, también por la
central térmica Chilca Uno.
Tiene una potencia de 798 megawatts
(MW). Emplea las aguas del río Mantaro,
que, tras ser almacenadas en la
represa de Tablachaca, son conducidas
hasta aquí por un túnel de 19.8 kilómetros de
largo y 4.8 metros de diámetro. En esta
quebrada, las aguas descienden por tres tubos
de 3.3 metros de diámetro, experimentando
una caída neta de 748 metros, y poniendo en
movimiento siete turbinas Paltón (de eje
vertical y cuatro inyectores), cada una de las
cuales genera 114 MW.

Ingeniería Civil
Pregrado
La Central
hidroeléctrica
El Platanal
Se construye en la cuenca
Cañete- Yauyos

Ingeniería Civil
Pregrado

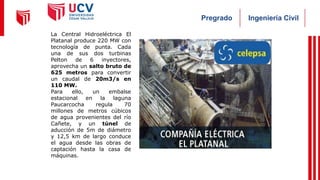

La Central Hidroeléctrica El
Platanal produce 220 MW con
tecnología de punta. Cada
una de sus dos turbinas
Pelton de 6 inyectores,
aprovecha un salto bruto de
625 metros para convertir
un caudal de 20m3/s en
110 MW.
Para ello, un embalse
estacional en la laguna
Paucarcocha regula 70
millones de metros cúbicos
de agua provenientes del río
Cañete, y un túnel de
aducción de 5m de diámetro
y 12,5 km de largo conduce
el agua desde las obras de
captación hasta la casa de
máquinas.

Ingeniería Civil
Pregrado

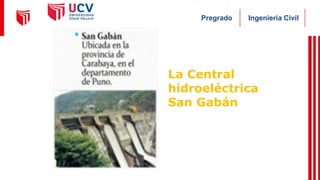

La Central
hidroeléctrica
San Gabán

Ingeniería Civil
Pregrado
La hidroeléctrica cuenta, además, con un embalse de captación en la localidad de
Capillucas, complementada con un desarenador de 5 naves, un canal de
conducción y una cámara de carga que comunica las obras de captación con el
túnel de aducción, y un embalse de restitución en San Juanito, que devuelve el
agua al río de manera controlada para no afectar su ecosistema con las
fluctuaciones de la descarga.
La electricidad generada es conducida al patio de llaves de San Juanito, desde
donde se inicia la línea de transmisión que se conecta al Sistema Eléctrico
Interconectado Nacional

Ingeniería Civil
Pregrado

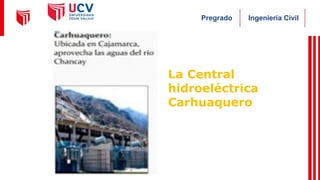

La Central
hidroeléctrica
Carhuaquero

Ingeniería Civil
Pregrado

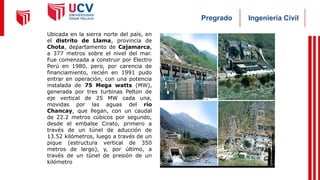

Ubicada en la sierra norte del país, en
el distrito de Llama, provincia de
Chota, departamento de Cajamarca,
a 377 metros sobre el nivel del mar.
Fue comenzada a construir por Electro
Perú en 1980, pero, por carencia de
financiamiento, recién en 1991 pudo
entrar en operación, con una potencia
instalada de 75 Mega watts (MW),
generada por tres turbinas Pelton de
eje vertical de 25 MW cada una,
movidas por las aguas del río
Chancay, que llegan, con un caudal
de 22.2 metros cúbicos por segundo,
desde el embalse Cirato, primero a
través de un túnel de aducción de
13.52 kilómetros, luego a través de un
pique (estructura vertical de 350
metros de largo), y, por último, a
través de un túnel de presión de un
kilómetro

Ingeniería Civil
Pregrado
La Central
hidroeléctrica
Cañón del Pato

Ingeniería Civil
Pregrado

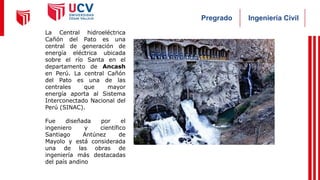

La Central hidroeléctrica
Cañón del Pato es una
central de generación de
energía eléctrica ubicada
sobre el río Santa en el
departamento de Ancash
en Perú. La central Cañón
del Pato es una de las
centrales que mayor
energía aporta al Sistema
Interconectado Nacional del
Perú (SINAC).
Fue diseñada por el
ingeniero y científico
Santiago Antúnez de
Mayolo y está considerada
una de las obras de
ingeniería más destacadas
del país andino

Ingeniería Civil
Pregrado
GRACIA
S

Ingeniería Civil
Pregrado Ingeniería Civil

SEM 1.pptx5. Material Complementario S6(1). apuntespptx

Más contenido relacionado

Similar a SEM 1.pptx5. Material Complementario S6(1). apuntespptx

Último

SEM 1.pptx5. Material Complementario S6(1). apuntespptx
