1. semiconductores

2. *Son elementos, como el germanio y el silicio, que a
bajas temperaturas son aislantes. Pero a medida
que se eleva la temperatura o bien por la adicción
de determinadas impurezas resulta posible su
conducción. Su importancia en electrónica es
inmensa en la fabricación de transistores, circuitos
integrados, etc..
*Los semiconductores tienen valencia 4, esto es 4
electrones en órbita exterior o de valencia. Los
conductores tienen 1 electrón de valencia, los
semiconductores 4 y los aislantes 8 electrones de
valencia

3. Como vemos los semiconductores se caracterizan por tener una parte interna con
carga + 4 y 4 electrones de valencia

4. INTRINSECO
*

5. *
*Es un semiconductor puro. A temperatura ambiente
se comporta como un aislante porque solo tiene
unos pocos electrones libres y huecos debidos a la
energía térmica. En un semiconductor intrínseco
también hay flujos de electrones y huecos, aunque
la corriente total resultante sea cero. Esto se debe
a que por acción de la energía térmica se producen
los electrones libres y los huecos por pares, por lo
tanto hay tantos electrones libres como huecos con
lo que la corriente total es cero. Intrínseco indica
un material semiconductor extremadamente puro
contiene una cantidad insignificante de átomos de
impurezas. Donde n=p=ni(2)

6. *Cuando los electrones libres llegan la extremo derecho del
cristal, entran al conductor externo (normalmente un hilo de
cobre) y circulan hacia el terminal positivo de la batería. Por
otro lado, los electrones libres en el terminal negativo de la
batería fluirían hacia el extremos izquierdo del cristal. Así entran
en el cristal y se recombinan con los huecos que llegan al
extremo izquierdo del cristal. Se produce un flujo estable de
electrones libres y huecos dentro del semiconductor

7. *Cuando los electrones libres llegan la extremo
derecho del cristal, entran al conductor
externo (normalmente un hilo de cobre) y
circulan hacia el terminal positivo de la
batería. Por otro lado, los electrones libres en
el terminal negativo de la batería fluirían hacia
el extremos izquierdo del cristal. Así entran en
el cristal y se recombinan con los huecos que
llegan al extremo izquierdo del cristal. Se
produce un flujo estable de electrones libres y
huecos dentro del semiconductor
FLUJO ESTABLE DE ELECTRONES LIBRES Y HUECOS DENTRO DEL SEMICONDUCTOR

8. *Si un electrón de valencia se
convierte en electrón de
conducción deja una posición
vacante, y si aplicamos un campo
eléctrico al semiconductor, este
“hueco” puede ser ocupado por
otro electrón de valencia, que deja
a su vez otro hueco. Este efecto es
el de una carga +e moviéndose en
dirección del campo eléctrico. A
este proceso le llamamos
„generación térmica de pares
electrón-hueco
GENERACIÓN TÉRMICA DE PARES ELECTRÓN-HUECO

9. *El silicio en su modelo
bidimensional, Vemos como cada
átomo de silicio se rodea de sus 4
vecinos próximos con lo que
comparte sus electrones de valencia.
A 0ºK todos los electrones hacen su
papel de enlace y tienen energías
correspondientes a la banda de
valencia. Esta banda estará
completa, mientras que la de
conducción permanecerá vacía. Es
cuando hablamos de que el
conductores un aislante perfecto.
EJEMPLO

11. *El dopaje consiste en sustituir algunos átomos de silicio por
átomos de otros elementos. A estos últimos se les conoce con
el nombre de impurezas. Dependiendo del tipo de impureza
con el que se dope al semiconductor puro o intrínseco
aparecen dos clases de semiconductores. Sentido del
movimiento de un electrón y un Semiconductor tipo P hueco en
el silicio. Semiconductor tipo N

12. *Es el que está impurificado con
impurezas "Donadoras", que son
impurezas pentavalentes. Como los
electrones superan a los huecos en un
semiconductor tipo n, reciben el nombre
de "portadores mayoritarios", mientras
que a los huecos se les denomina
"portadores minoritarios“
*Al aplicar una tensión al semiconductor
de la figura, los electrones libres dentro
del semiconductor se mueven hacia la
izquierda y los huecos lo hacen hacia la
derecha. Cuando un hueco llega al
extremo derecho del cristal, uno de los
electrones del circuito externo entra al
semiconductor y se recombina con el
hueco
Semiconductor tipo n
Los electrones libres de la figura
circulan hacia el extremo izquierdo
del cristal, donde entran al
conductor y fluyen hacia el positivo
de la batería

13. *Es el que está impurificado con
impurezas "Aceptoras", que son
impurezas trivalentes. Como el
número de huecos supera el
número de electrones libres, los
huecos son los portadores
mayoritarios y los electrones
libres son los minoritarios.
*Al aplicarse una tensión, los
electrones libres se mueven
hacia la izquierda y los huecos
lo hacen hacia la derecha. En la
figura, los huecos que llegan al
extremo derecho del cristal se
recombinan con los electrones
libres del circuito externo
Semiconductor tipo p
En el circuito hay también un flujo de
portadores minoritarios. Los electrones
libres dentro del semiconductor circulan
de derecha a izquierda. Como hay muy
pocos portadores minoritarios, su efecto
es casi despreciable en este circuito

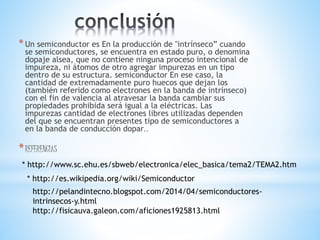

14. *Un semiconductor es En la producción de "intrínseco” cuando
se semiconductores, se encuentra en estado puro, o denomina
dopaje alsea, que no contiene ninguna proceso intencional de
impureza, ni átomos de otro agregar impurezas en un tipo
dentro de su estructura. semiconductor En ese caso, la
cantidad de extremadamente puro huecos que dejan los
(también referido como electrones en la banda de intrínseco)
con el fin de valencia al atravesar la banda cambiar sus
propiedades prohibida será igual a la eléctricas. Las
impurezas cantidad de electrones libres utilizadas dependen
del que se encuentran presentes tipo de semiconductores a
en la banda de conducción dopar..
*REFERENCIAS
* http://www.sc.ehu.es/sbweb/electronica/elec_basica/tema2/TEMA2.htm
* http://es.wikipedia.org/wiki/Semiconductor
http://pelandintecno.blogspot.com/2014/04/semiconductores-
intrinsecos-y.html
http://fisicauva.galeon.com/aficiones1925813.html
